Прокладка канализационных труб в земле: обустраиваем и утепляем наружную канализацию

Правила

При проектировании и монтажных работах необходимо пользоваться правилами и требованиями, изложенными в следующих документах:

• СНиП 2.04.01–85: Санитарные Нормы и Правила «Внутренний водопровод и канализация зданий»;
• СНиП 2.04.03–85: Санитарные Нормы и Правила «Канализация. Наружные сети и сооружения».

Для внутренней канализации:

1. Производительность системы водосброса, в среднем, должна рассчитываться из норм потребления на человека 100–200 литров в сутки.
2. Унитаз устанавливается отдельно. Вход в главный стояк осуществляется самостоятельным соединением. Между ним не должно быть других сантехнических приборов. При массовом сбросе воды, происходит местный гидравлический удар. Результат – отсос из сифонов жидкости, выполняющей функцию гидрозатвора. Отсюда следует, унитаз должен замыкать цепочку в общей системе слива.
3. Диаметр отводящих труб имеет один размер или увеличивается при приближении к главному стояку.
4. Расстояние унитаза от стояка не должно превышать 1 метра. Другие источники стоков – не более 3 метров.

Ориентировочные данные по установке сантехнических приборов и уклону:

Сантехническое устройство	Нормативный показатель уклона	Расстояние от главного стояка (слива) и прибора, не более, см	Диаметр сливных труб, не менее, мм
Ванна	1 : 30	100–130	40
Унитаз	1 : 48	150–170	40
Душевая кабина	1 : 20	до 100	40
Умывальник	1 : 12	до 80	40
Биде	1 : 20	70–100	30–40
Кухонная мойка	1 : 36	130–150	30–40
Комбинированный слив (ванна, раковина, душ)	1 : 48	170–230	50
Центральный стояк	100
Отводы от стояка	50–70

Обязательно должна быть предусмотрена вентиляция. Это может быть главный стояк, выходящий на крышу. Или отдельная фановая труба.

Примечание. Нельзя объединять общую систему вентиляции и фановый стояк. В этом случае неприятные запахи смогут попадать в жилые помещения.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

• способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
• устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
• прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубы	Преимущества	Недостатки
чугун	долговечность, устойчивость к нагрузкам, перепадам температур	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Как сделать в фундаменте отверстие под канализацию

Фундамент, особенно плитный – материал крайне жесткий. При его пробивании могут возникнуть трещины. Специалисты все еще спорят о том, как лучше поступить, проделать отверстие под канализационную трубу при закладке фундамента, либо оставить это на потом. Мы же рассмотрим вариант, когда в фундаменте не предусмотрели такое отверстие. Как пробить фундамент под канализацию самому? Это можно сделать при помощи отбойного молотка, либо просверлить его при помощи перфоратора. Отличная альтернатива – метод алмазного бурения.

Инструменты, которые помогут вам сделать отверстие в фундаменте, следующие:

• Перфоратор,
• Пробойник,
• Алмазная установка для бурения,
• Ударная дрель.

Когда вы будете пробивать фундамент, вам могут встречаться препятствия в виде камней или арматуры. Камней можно дробить при помощи пробойника, а арматуру просверлить дрелью. При отсутствии дрели бетон пробивают пробойником, периодически ударяя по нему молотком. Это очень трудоемкий процесс, занимающий много времени. Пыль, которая будет скапливаться в отверстии при работе, нужно обязательно удалять продуванием.

Отверстие в фундаменте под канализацию поможет сделать ударная дрель. Сверление проводят на минимальных оборотах с перерывами для того, чтобы сверло могло остыть. Однако слишком глубокое отверстие при помощи дрели вы не просверлите. Для этого понадобится бурильная установка.

Монтаж внутренних сетей

Внутренние сети включают в себя все сантехнические устройства в квартире, а также трубы, которые их соединяют.

Материалы для монтажа внутренних сетей

В настоящее время для монтажа канализационных трубопроводов в квартире используют полимерные трубы. Как правило, это изделия из ПВХ или полипропилена. При этом для сооружения стояка и организации отвода от унитаза используют канализационную трубу, имеющую диаметр 100 или 110 мм.

Для отводов от ванны и прочих сантехнических приборов рекомендуется проложить трубы с сечением 40-50 мм. Технология сборки внутренних сетей предполагает соединять трубы канализации различными видами фитингов. Кроме того, потребуются резиновые уплотнители, которые необходимы для герметизации стыков, а также хомуты для крепления труб.

Резка труб

До начала прокладки труб канализации в частном доме их нужно нарезать на отрезки нужной длины. В идеале резка труб должна осуществляться специальным инструментом – труборезом, который одновременно с резом образует фаску на торце отрезанного участка.

В случае отсутствия такого инструмента разрезать трубы можно и обычной ножовкой. Только придется потратить время на обработку места среза.

Соединение труб внутренней канализации

Как правильно соединить трубы? Стыковка труб и фасонных деталей происходит в следующем порядке:

• Проверяем наличие и правильность расположения уплотнительного кольца в раструбе, а также наличие фаски на гладкой трубе.
• Все детали очищаем от пыли и грязи.
• На вставляемый конец трубы или фитинга наносится смазка на основе силикона.

Уклон труб

Чтобы стоки свободно перемещались самотеком, требуется соблюдение правил прокладки канализационных труб, их обязательно укладывают с уклоном. Величина уклона определяется в зависимости от диаметра труб.

Дело в том, что для того чтобы трубы могли самоочищаться и в них реже образовывались засоры, необходимо добиться того, чтобы стоки перемещались по ним со скоростью 0,7 -1 м/сек.

Поэтому при использовании труб сечением 50 мм рекомендуется выдерживать уклон в размере 3 см на метр трубопровода, а при использовании труб размером 100-110 мм этот показатель будет равен 2 см. на метр.

Фиксация труб

Уложенные трубы необходимо зафиксировать, технология выполнения работ предполагает использование хомутов, закреплённых на стене. Расстояние между двумя соседними хомутами должно быть:

• На горизонтальных линиях шаг расположения хомутов должен быть равен десяти диаметрам труб. Например, при монтаже труб размером 50 мм расстояние между крепежными деталями должно составлять 50 см.
• При установке стояков шаг расположения составляет 1 – 1,3 метра.

А как ведется прокладка труб системы канализации при скрытом способе монтажа? Трубы можно прокладывать под бетонной стяжкой пола или в пазах, выполненных в стенах. При этом соблюдаются стандартные правила монтажа.

Если стены с проложенной в них трубой будут оштукатуриваться без подшивания к ним листового материала, трубы следует предварительно обмотать мягким прокладочным материалом, например, гофрированным картоном. При прокладке трубы через перекрытие рекомендуется использовать специальные защитные кожуха.

Немного о монтаже водопровода

Немного о монтаже системы водоснабжения

Перед тем как приступать к прокладке водопровода, нужно узнать точный диаметр водопроводных труб. В том случае, если монтаж будет выполнен правильно, то вы сможете всеми его благами не один год.

Располагать водопровод следует так, чтобы зимой он не смог замерзнуть.
Не следует располагать водопровод на стенах здания или под лестницами.
Также нельзя допустить воздействие на водопровод высокой температуры, поэтому не нужно проводить его в непосредственной близости от системы отопления.
Еще нужно сделать его выключение, на тот случай, если нужно будет провести ремонтные работы.
Также очень важно, чтобы монтаж систем водоснабжения и канализации был сделан с уклоном к главному крану.

Собирать водопровод, нужно начиная с водопроводящего трубопровода. Желательно выбрать трубы, имеющие удлиненную резьбу. Также можно собирать трубы с фитингами, которые уже накручены

Следует обратить внимание на то, что только одна труба должна иметь удлиненную резьбу, вторая должна быть обычной

Перед тем как начать ввинчивать трубы в фитинг в виде буквы Т, следует муфту и контргайку навинтить на трубу, имеющую удлиненную резьбу. После того, как трубы будут вкручены, их нужно открутить назад, чтобы добиться более прочного соединения, а затем зажать контргайкой.

Для того, чтобы исключить протекание, нужно провести уплотнение всех соединений, сделать это можно свинтив две трубы и фитинг.

В том случае, если монтаж систем водоснабжения  канализации отопления будет проходить сквозь стены, то нужно использовать специальные защищенные трубы. Если возможности использовать такие трубы нет, то трубы, которые будут проходить через стену нужно обернуть рубероидом или бумагой.

Как утеплить трубы в частном доме своими руками?

На сегодняшний день очень популярным является проживание в собственном загородном доме или коттедже. Достоинствами отдельного проживания выступает возможность оригинально обустроить каркасный дом, возвести его по собственному проектному плану, и по своему усмотрению сделать ландшафтный современный дизайн.

В данном жилье особое внимание стоит обратить на правильное устройство канализации и водопроводной системы. Ниже мы рассмотрим более подробно, как утепляют канализационные трубы в частном доме

По своему усмотрению вы можете либо своими руками провести трубы канализации, либо купить готовую специальную очистную станцию воды. Но нужно учесть, что также немало важным будет позаботиться и о трубопроводе в целом. Для более эффективной работы канализации в каркасном доме, стоит качественно поработать над утеплением канализационных труб.

Утепление канализационных труб своими руками нужно проводить в таких регионах, в которых часто бывают пониженные температуры, из-за которых может замерзнуть почва.

Именно поэтому в целях предупреждения неприятных ситуаций, стоит позаботиться о надежном и качественном утеплении канализационных труб. Для хорошей работы канализационной системы, необходимы будут сооружения для бытовых стоков.

Можно утеплить трубы в момент их установки. В северных регионах, как правило, используют для канализации полипропиленовые трубы. Они достаточно прочные и способны выдержать пониженные температуры.

Ниже рассмотрим несколько методов утепления канализационных труб

Схема прокладки

1) Прокладывать трубопровод ниже уровня промерзания грунта; т.е. прокладка трубопровода идет на расстоянии 10 см от слоя промерзания грунта. Данный способ достаточно трудоемок и стоимость строительства существенно увеличится. Помимо этого, стоит учитывать, что при возникновении аварийной ситуации, придется раскапывать целую траншею, а после устранения неполадок снова ее закапывать. Данный вариант скорее подойдет для людей, имеющих у себя на участке специальную технику или экскаватор;

2) Применять электрокабели; данный вариант предполагает прокладку кабелей внутрь трубы, который будет закреплен на внешней поверхности всего трубопровода. Для проведения таких работ необходимо подготовить траншею с глубиной не менее 0,5 м. Обычно, выход канализационных труб в каркасном доме базируется на небольшой глубине, для этого можно применить два метода:

1.  основной базовый участок труб устанавливать глубоко;
2. утеплить канализационную систему на выходе прокладкой греющего кабеля.

Такой подход позволит утеплить трубу под землей, не принимая во внимание погодные условия. Но и у второго варианта есть свои минусы:

•  высокая стоимость кабелей;
• для работы такой системы необходима будет электроэнергия, а это приведет к увеличению затрат;
• для поддержания тепла, вокруг труб необходимо будет установить кожух из рубероида;

Потребуется непрерывная и постоянная подача электричества!

3) Использовать всевозможные теплоизоляционные материалы. Данный вариант считается наиболее проверенным и надежным. При таком методе необходимо утеплить трубы дома специальными материалами – паклей либо минеральной ватой.

Утепление канализационных труб своими руками из пакли будет работать в течение долгих лет, а если укладку обработать специальной масляной краской – то еще дольше. Более эффективно и надежно утеплять канализационные трубы минеральной ватой.

Для этого нужно применять материал толщиной не менее 5 см. Не забывайте, что минеральная вата требует дополнительной обработки гидроизоляционным специальным составом или кожухом из рубероида.

Как утеплить трубы на улице

Утепление водопроводной трубы

Водопровод в каркасном доме стал неотъемлемой частью нашего повседневного быта. Без данной коммуникации в доме будет не комфортно. Но для большинства жителей каркасных домов существует некоторая проблема в зимний период – это замерзание воды в трубах водопровода. Чтобы избежать данной неприятности необходимо лучше утеплить трубу и защитить от мороза специальными материалами.

При выборе утепления обычными материалами (минеральная вата или пенопласт), укладку необходимо выполнять ниже слоя промерзания грунта. Слой теплоизоляционного материала укладывается определенной толщиной, которую рекомендует поставщик.

Важный момент, при установке трубопровода — его необходимо уложить в специальный короб. Благодаря этому, получится дополнительная защита, и теплоизоляционный материал будет служить дольше.

Материалы для теплоизоляции труб канализации

1. Пенополистирол – гранулированный утеплитель, способный долгое время удерживать нужную температуру вокруг труб канализации. Возможность многоразового применения делает пенополистирол более востребованным, чем остальные утеплители.
2. Пенопласт – разновидность пенополистирола, водонепроницаемый теплоизоляционный материал, применяется для утепления коробов для прокладки и теплоизоляции труб.
3. Базальтовое волокно – цилиндрический волокнистый теплоизолятор.
4. Минеральная вата, стекловата – самый дешевый, но не менее эффективный утеплитель. Недостаток – минвату нужно защищать от контакта с водой и конденсатом.
5. Вспененный полиэтилен – тонкий и теплый рулонный утеплитель, предназначенный для северных регионов. При теплоизоляции канализации им обматывают трубы в несколько слоев. Многоразовый влагонепроницаемый материал. Недостаток – тонкий слой можно легко повредить механически.
6. Пеноизол часто используется в промышленной сфере для теплоизоляции производственной или городской системы канализации. Наносится на трубы методом распыления, защищая все трещины, углубления и сложные геометрические конструкции канализации. Недостаток – дороговизна для частного пользователя. Достоинства – устойчивость к минусовым температурам, хорошие теплоизоляционные характеристики. Не требует крепления и применения метизов.
7. Пенофол – это вспененный полиэтилен, защищенный лентой фольги. Годится и для гидроизоляции, и для утепления труб;
8. Керамзит – сыпучий строительный материал-утеплитель. При утеплении трассы керамзитом необходимо соблюдать сухость грунта в траншее – намокший керамзит становится хорошим проводником тепла.

Выбор утеплителя должен опираться на следующие его параметры:

1. Масса материала;
2. Коэффициент теплоизоляции;
3. Легкий и быстрый монтаж (нанесение) материала;
4. Экологичность;
5. Срок службы;
6. Стоимость;
7. Коэффициент прочности;
8. Инертность в химической среде;
9. Хорошая адгезия;
10. Гидроизоляционные свойства;
11. Огнестойкость.

Недостатки у методов утепления труб системы канализации, проложенной под землей, тоже есть. Любая аварийная ситуация – это поиск участка поломки и земляные работы. Поэтому высокие трудозатраты отталкивают застройщиков от такого варианта утепления.

Прогрев канализационных труб греющим кабелем более эффективен и менее дорогостоящий в плане обслуживания трассы. Но этот метод хорош или при прокладке трассы с нуля, или при неглубоком залегании труб. Мелкозаглубленный трубопровод – это часто эксплуатационная необходимость, так как грунт может быть скалистым, или грунтовые воды залегают близко к поверхности. Кабель укладывается снаружи труб, обвивая их по спирали по всей длине, и сверху защищается фольгированной пленкой, отражающей тепло. Кабель выполняется как саморегулирующийся, резистивный или зональный.

1. Саморегулирующийся кабель включается при достижении температурой вокруг трубы определенных порогов, поэтому он более экономичен;
2. Резистивный провод монтируется с электронными или механическими терморегуляторами;
3. Зональный греющий провод прокладывается на локальных участках канализации, например, в подвальных помещениях или в местах, которые проложены сквозь стену.

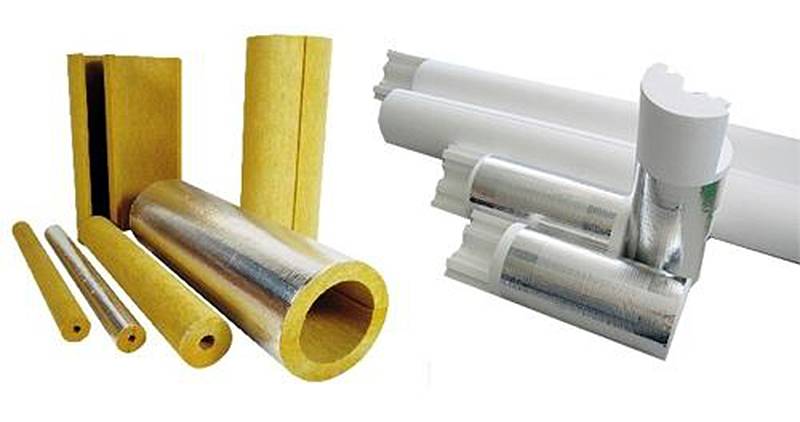

Скорлупа – теплоизоляционный материал из пенопласта с пазами-замками для соединения между собой вокруг трубы. Все элементы скорлупы обматываются скотчем с алюминиевым отражающим покрытием.

Этапы прокладки

Прокладка канализации методом прокола — это процедура, выполняемая в несколько этапов:

• подготовка площадки под оборудование. Ее размер составляет 10 × 15 м;
• установка пилотной штанги, которая погружается в грунт в точке входа буровой головки;
• проходка пилотной скважины. Это основной этап работ. Делается скважина с заданной конфигурацией, ее диаметр составляет 100 мм. Контроль траектории проводится через каждые 3 м длины;
• извлечение буровой головки и расширение скважины путем протягивания риммера. Это инструмент, который устанавливают на гибкую штангу и с усилием тянут в сторону, противоположную проходке пилотной скважины;
• позади риммера крепится плеть трубопроводов, которая сразу после расширения скважины затягивается в нее в направлении к буровой установке.

Устройство прокола для канализации требует постоянного контроля траектории. Этим занимается оператор, который наблюдает за ходом работ на дисплее приемника. Сигнал на него идет с датчиков буровой головки. При необходимости изменить траекторию он дает бурильщику команду на остановку подачи и задает нужный угол поворота. При любой его величине головку вращают только по часовой стрелке, чтобы не ослаблялось соединение буровых штанг.

Разновидности

Канализация методом прокола — это эффективная и перспективная технология. Со времени ее появления разработано три варианта выполнения работ:

• гидропрокол;
• вибропрокол;
• продавливание.

Каждая из этих методик рассчитана на работу в определенных условиях. Например, гидравлический способ хорош в глинистых вязких грунтах, вибрационный более эффективен в плотных породах с многочисленными скальными включениями. Продавливание используется на мягких почвах, не требующих значительных усилий для проходки скважины.

При использовании любой методики необходима подача значительного осевого усилия в направлении проходки. Для его создания применяются мощные гидродомкраты. Нагрузка на ось штанги велика — от 30 до 400 тонн, что обеспечивает эффективное и быстрое решение задачи.

Достоинства и недостатки

Устройство канализации методом ГНБ обладает рядом достоинств:

• уменьшаются затраты на укладку сети;
• технология менее трудоемкая, чем традиционная методика;
• время строительства линии сокращается примерно на 30%;
• не требуется восстанавливать ландшафт, элементы благоустройства поверхности;
• практически нет ограничений по месту проведения работ. Можно выполнять укладку на территории исторических памятников, промышленных предприятий, в зоне плотной застройки;
• не снимается и не портится плодородный слой почвы;
• во время выполнения работ не приходится перекрывать движение автомобилей, останавливать производство или принимать другие ограничения.

Недостатки технологии ГНБ:

• методика не годится для создания протяженных скважин или для укладки трубопроводов на большой глубине;
• максимальная длина одной линии составляет 300-400 м. Если нужна более протяженная система, придется делать промежуточные котлованы и проходить повторные скважины.

Определенные затруднения возникают, если производится устройство самотечной канализации методом ГНБ. Для этого надо обеспечить перепад высот между точкой входа и выхода скважины. Если используется труба диаметром 160-200 мм, необходим уклон 8 или 7 мм на каждый метр длины. Для линии длиной 400 м (максимум) перепад высот составит 3,2 м. кроме этого, обход препятствий в вертикальной плоскости становится невозможен. Если на пути скважины возникают крупные включения, придется делать обход по горизонтали, не изменяя заданного угла наклона. Это может потребовать большей длины трубопроводов, что увеличит расходы и время сборки системы.

ПРОКОЛ ПОД ДОМОМ

Запись дневника создана пользователем sb155, 06.11.12 .719,

Первым этапом реализации проекта будет прокладка канализационной трубы под домом. Этот вариант выбран как кратчайший и практически прямой. Если не получится, придётся идти в обход, что нежелательно. Из проблем вижу следующие: — грунт песчаный и будет осыпаться если просто идти горизонтальным буром – нужна обсадная труба. — в грунте могут встретиться куски кирпича и другие твёрдые включения (лет 50 назад на этом месте был дом). — просто бурить наугад – не ясно куда попадёшь. Почитав форум остановился на следующем решении: 1. Копаю приёмную траншею под домом в подполе вдоль фундаментного блока. Здесь должен будет появиться направляющий штырь а затем и бур. 2. Копаю стартовую траншею в палисаднике. 3. Прицелившись (выставив штырь по направляющим) забиваю его из стартовой траншеи до появления конца в приёмной траншее. Забивка идет по частям. Двух метровые куски штыря (арматура на 16мм) наращиваются сваркой по мере забивки. Потребуется 4-е двухметровых куска арматуры. 4. Когда конец штыря вышел в приёмную траншею проверяю устраивает ли меня его положение. Если нет, штырь вынимаю и операцию повторяю до получения нужного результата (хочется уложиться в 3 попытки). 5. Использую самодельный бур из водопроводной трубы (думаю 3/4 дюйма подойдёт). Бур ручной, секции длинной по 2 метра. На конце приварен шнек по типу ледобура с наружным диаметром входящим в канализационную трубу 160мм. Таких 2-х метровых труб потребуется 4 шт. Бур тоже собирается из 2-х метровых кусков. 6. Процесс бурения выглядит так: — Одеваю бур на торчащий из стенки траншеи конец штыря. На бур надеваю трубу 160мм. Наворачиваю на другой конец трубы бура ручку-ворот (она, навёрнутая на трубу бура на 30-50 см длиннее обсадной трубы). — Начинаю бурить стенку и по мере углубления толкаю/забиваю обсадную трубу. Бур идёт по направляющему штырю а обсадная труба по буру. Песок удаляю вытягивая бур на себя. — Пройдя 2 метра наращиваю бур и обсадную трубу. Пролжаю до выхода в приёмной траншее. — Обсадную трубу оставляю в земле. Бур и направляющий штырь вынимаю. В обсадную трубу вставляю утеплённю канализауионную трубу 110мм.

Бестраншейная прокладка труб: технология

Бестраншейная прокладка труб – это наиболее простой и современный метод обустройства основных коммуникационных сетей. Суть метода заключается в отсутствии земляных работ, что позволяет сохранить в целостности ландшафт участка, посадки, дороги и иные сооружения. В чем преимущества данного способа прокладки труб? Какие методы используются при строительстве трубопроводов, читайте далее.

Сооружение канализации бестраншейным способом

Преимущества бестраншейного метода

Укладка трубопровода бестраншейным методом, то сравнению со стандартной траншейной технологией обладает следующими преимуществами:

• сниженная стоимость работ. При выборе такого способа укладки не надо проводить дорогостоящие земляные работы;
• оперативность прокладки трубопровода, достигаемая за счет сокращения выполняемого перечня работ;
• отсутствие необходимости привлечения большого количества специалистов, что в определенной мере также снижает конечную стоимость трубопровода;
• максимальная безопасность для окружающей среды, деревьев и иных насаждений;
• универсальность, то есть возможность прокладки в любой местности и при любых условиях;

Прокладка трубопровода под естественным водоемом

• возможность выполнения работ по прокладке трубопровода в любое время года, независимо от промерзания почвенного слоя;
• безопасность метода.

Способы укладки труб

В настоящее время существует несколько различных способов прокладки трубопровода бестраншейным методом. К ним относятся:

• санация;
• продавливание;
• прокол;
• горизонтально-направленное бурение.

Рассмотрим каждую из методик более подробно.

Продавливание

Следующим способом бестраншейной прокладки является продавливание. Данная методика позволяет проложить трубопроводы диаметром до 2000 мм в любой местности: под дорогой, водоемом, зданием и так далее. Технология использования продавливания следующая:

1. на концах участка будущей системы выкапываются котлованы, необходимые для выполнения дальнейшей работы;
2. в котлованы устанавливаются опорные бетонные основания и специальные приспособления – домкраты;

Установка оборудования для выполнения продавливания

1. труба устанавливается на домкрат и при помощи этого приспособления вдавливается в землю в нужном направлении;
2. удаление грунта, собирающегося в трубе в ходе выполнения операции, осуществляется при помощи лопат и специализированного пмевмооборудования.

Методика выполнения продавливания

Прокол

Технология прокалывания преимущественно используется при прокладке труб канализации или водоснабжения, диаметр которых не превышает 600 мм. Основным требованием выполнения данного вида работ также является ограничение по максимальной длине трубопровода. Для труб диаметром в 600 мм максимальная длина должна составлять не более 60 м.

Прокол трубы осуществляется в следующем порядке:

1. обустраиваются котлованы для выполнения прокола;
2. в котлован помещается гидравлический домкрат;

Установка для выполнения прокола грунта

1. труба устанавливается в домкрат и на нее надевается металлический наконечник;

1. труба постепенно вводится домкратом в слой грунта.

Прокладка труб методом прокалывания

Преимуществом данного метола является полное отсутствие скоплений грунта в ходе выполнения прокладки трубопровода, так как земля не вытаскивается на поверхность, а просто уплотняется.

Горизонтально-направленное бурение

Технология горизонтально-направленного бурения (ГНБ) оптимально подходит для прокладки различных коммуникаций в любых условиях. Для выполнения работы потребуется специальная бурильная установка.

Технология прокладки данным способом следующая:

1. прокладка скважины для трубопровода, которая выполняется буровой головкой, изготовленной из высокопрочных материалов и оснащенной навигационным блоком для контролирования правильной траектории движения;
2. расширение скважины. Вместо буровой головки на установку надевается расширитель, который проходит по проложенной ранее трассе, увеличивая ее диаметр;
3. прокладка труб методом протягивания.

Последовательность выполнения работ при бурении

Технология выполнения направленного бурения подробно представлена на видео.

Благодаря разнообразию методик бестраншейной прокладки трубопроводов можно подобрать способ, который наиболее подходит для определенных условий и значительно снизить затраты и время на проведение различных коммуникаций.

Что такое ППУ?

Отдельного рассмотрения заслуживает так называемый ППУ, то есть пенополиуретан. Этот материал известен уже не один десяток лет, однако долгое время не был доступен для широкого применения. Его использование было достаточно дорогостоящим, хотя и оправдывало затраты в нефтегазовой промышленности, производстве рефрижераторного оборудования и некоторых других. Пенополиуретан отлично справлялся с задачами теплоизоляции там, где другие материалы себя не оправдывали из-за экстремальных условий эксплуатации.

Развитие технологий позволило приблизить пенополиуретан к «массам». Теперь теплоизоляция канализационных труб ППУ может быть проведена целыми тремя способами. Самый давний способ – это ППУ-напыление, которое сравнимо с использованием баллончика с монтажной пеной. При помощи специальной аппаратуры пенополиуретан наносится на поверхности (в том числе вертикальные), вспенивается и образует изолирующий слой.

Следующий вариант – скорлупы ППУ, которые монтируются на трубах перед их укладкой в траншеях. Последний способ предполагает использование труб с готовым пенополиуретановым напылением. Элементы такой канализации могут оказаться даже дешевле, чем комплект «стандартные трубы + ППУ-скорлупы».

Пенополиуретановая теплоизоляция имеет два недостатка. Под действием ультрафиолета этот материал имеет свойство разрушаться, хотя это и происходит довольно медленно.

Утепление ППУ наружной канализации в обязательном порядке требует применения элементов с дополнительным покрытием.

Пожаробезопасность ППУ также находится под вопросом, если только в исходное сырьё не включены специальные добавки. В противном случае горение пенополиуретана чревато выделением токсичных газов. В остальном ППУ продолжает набирать популярность, по некоторым данным, частота его использования в последние годы возросла в несколько раз.

Теплоизоляция для труб канализации может быть дешёвой или дорогой, новейшей или давно известной. Главными её свойствами должно быть соответствие поставленным задачам, условиям эксплуатации, а также долгая и надёжная служба.

Подготовка труб

Технология укладки канализационных труб предусматривает их нарезку. Для работы с пластиковыми изделиями вполне подойдет ножовка по металлу. После того, как материал отрезали, край нужно скосить под углом в 150 градусов и зачистить. Такой уклон позволит быстрее производить монтажные работы и не повредить уплотнительное кольцо.

Разрезать можно только трубы, фурнитура или фасонные детали этому процессу не подвергаются. Концы пластиковых изделий смазывают силиконовым составом. Это необходимое условие, так как подобная смесь гарантирует легкую сборку, снизит трение между уплотнителем и трубой при температурных изменениях. Помимо этого силиконовая смазка поможет уплотнителю дольше сохранить свои свойства. Обрабатывать этим материалом следует только внешнюю часть раструба. Внутренняя сторона не смазывается.

Затем гладкую часть нужно задвинуть в раструб, помечается место их соединения, выдвигается обратно на сантиметр. Образовавшийся зазор, позволит компенсировать изменение длины трубы в случае большого перепада температур, и предотвратит внутреннее напряжение системы.

Когда применяется?

Организовать нормальные условия для комфортной жизни в доме без канализационной системы невозможно. Проходя по внутреннему трубопроводу отходы транспортируются к внешним магистралям, по ним достигая септика.

Если трубы уложены в траншеи правильно – такая система может существовать несколько десятков лет. Чтобы организовать канализационную систему, предварительно выкапывают траншеи.

Есть несколько ситуаций, когда прокладка в колею необходима:

• трубы не должны находиться на видном месте на участке;
• расстояние от объекта до септика большое и проложить трубу на поверхности не получится;
• климатические условия;
• соблюдение требований нормативных документов;
• защита от механических повреждений;
• экономия земли на участке.

Есть ситуации, когда прокладка труб в траншеях нецелесообразна. На это влияют суровые климатические условия, в которых проживает десятая часть страны.
