Регулирующая и балансировочная арматура

Классификация задвижек для водопровода

Все задвижки в зависимости от используемого материала делятся на два вида:

  • чугунные;
  • стальные.

Также такая арматура может классифицироваться в зависимости от способа крепления:

  • фланцевая;
  • приварная.

Но самая главная разновидность водопроводных задвижек зависит от формы затвора. Здесь стоит выделить две самых главных группы:

  • Арматура, состоящая из клинового затвора;
  • Арматура, состоящая из параллельного затвора.

Особенность задвижки с клиновым затвором заключается в том, что перекрытие потока осуществляется элементами, которые сдвигаются в перпендикулярном движению вещества направлении. Применяются, в основном, для перемещения газообразных веществ, воды, нефтепродуктов.

Затвор такой арматуры представлен клинообразным округлым диском, располагающимся уплотнительными кольцами, размещенными под некоторым наклоном.

Арматура, состоящая из параллельного затвора, включает в себя два, реже один диск. В том случае, если диска два, то конструкция дополнятся распорной пружиной, соединяющей эти два элемента. Данный тип арматуры более надежный и очень редко может заклинить. Используется для любой среды.

Закрывающий клапан радиаторный

Закрывающие изделия — обязательная часть регулировочно-запорной цепи в отопительной конструкции. Монтаж изделий на радиаторы отопления выполняется для выполнения устройствами сразу нескольких функций.

Назначение

На трубах в котельной, отапливаемых помещениях часто встречаются краны с ручками — перекрывающая арматура для управления потоками теплоносителя.

Устройства позволяют полностью перекрыть, открыть подачу жидкости по трубопроводу, для регулировки потока применяют вентили, клапаны.


Перекрывающие изделия для радиаторов

Арматура, находящаяся на вводе в батарею, нужна, чтобы отсоединить радиатор от контура отопления на случай снятия для ремонта, прочистки. Ручной, автоматический режим помогает контролировать температуру в комнате.

Подробнее об арматуре:

Виды кранов

Широкое распространение получил шаровой кран из-за простоты, долговечности.

Перекрывающая часть прибора содержит сквозное отверстие внутри шарика, для перекрытия теплоносителя достаточно повернуть шарик, чтобы отверстие было перпендикулярно корпусу.


Шаровой прибор в разрезе

Изделие бывает из латуни, полипропилена, алюминия, управляется рукояткой, подсоединенной штоком к запорному шару.

Шаровые механизмы бывают прямые, угловые.

Если трубы отопления подключены по боковой схеме, на уровне входа, выхода теплоносителя ставят прямой кран. Когда подсоединение снизу — угловую арматуру.


Угловой кран

Ручной вентиль содержит внутри конструкцию, где направление воды изменяется дважды.

Закрывающая часть — шток, эластичная прокладка, регулировка осуществляется ручкой.

Непрактичный вариант, прокладки быстро изнашиваются, нарушается герметизация.

Запорный кран со встроенным термостатом регулирует воду внутри труб автоматически, имеет альтернативные названия: термовентиль, термоклапан.

Перекрывающее устройство состоит из эластичного конуса, металлического корпуса с седлом и отверстием, проходящим насквозь.

Сила потока теплоносителя регулируется изменением положения конуса, за что отвечает термоголовка, состоящая из цилиндра, теплового агента, поршня.

Схема подключения

Стандартная схема подсоединения радиаторов — установка регулирующего клапана между линией подачи и батарей. Между выходом обратки и радиатором врезают шаровой кран, перед точками входа, выхода закрывающих устройств — байпас.

Благодаря перемычке теплоноситель может продолжать циркулировать по системе после отключения конкретного радиатора. Обычно, посередине байпаса также ставят шаровую арматуру.

Как настроить баланс радиаторной сети

К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.

Для более наглядного примера возьмем следующие характеристики системы.

Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапанна 0,9 оборотов.
Второй балансировочный клапан1,8 оборотов.
Третий балансировочный клапан2.7 оборотов.
Четвертый3,6 оборотов.

Способ 2

Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.

Весь процесс протекает в следующей последовательности:

  1. Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
  2. Измерить температуру всех батарей при помощи термометра.
  3. Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
  4. Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.

Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%.

Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.

Назначение и функции запорной арматуры

Изделия запорной арматуры относятся к специальному типу изделий для трубопроводных магистралей, назначение которых заключается в оперативном регулировании скорости потока рабочего носителя для обеспечения заданных параметров технологического процесса. Действие запорной арматуры направлено на закрытие, открытие, смену направления и скорости движения рабочего газа/жидкости. Кроме того, к запорной арматуре следует отнести спускные и контрольные изделия, служащие для сброса носителя из трубопроводных систем, технологических аппаратов, и подачи носителя в контрольно-измерительные приборы.

Арматура данного типа присутствует во всех трубопроводных магистралях промышленных производств, технических объектах бытового назначения (отопление, газо-, водоснабжение, канализация и т.д.), и составляет не менее 80% от общего количества используемых изделий в магистрали. Наибольшее распространение в качестве запорных элементов получили задвижки, вентили, краны, клапаны и затворы.

Выбор материалов, из которых изготавливаются данные детали, в настоящее время достаточно широк:

  • металлы (титан, алюминий);
  • сплавы (чугун, сталь, бронза);
  • полимерные и синтетические материалы, например, поливинилиденфторид (ПВДФ), хлорированный поливинилхлорид (ХПВХ), полиэтилен (ПЭ), полипропилен (ПП).

При выборе запорного изделия руководствуются следующими техническими характеристиками: присоединительный диаметр, назначение и материал, из которого изготавливается корпус и рабочая часть трубопровода, скорость закрытия. Специальные требования: продолжительные сроки службы, высокая прочность, надёжность, безопасность, коррозионная устойчивость материала к рабочей среде, герметичность, простота монтажа и удобство эксплуатации.

Следует отметить, что рабочая среда трубопровода достаточно быстро повреждает изделия запорной арматуры, происходит истирание уплотнительных элементов, износ, коррозионные процессы, поэтому необходимо своевременно проводить технический контроль оборудования, промывку систем магистралей, ремонт или замену изделия.

В зависимости от назначения в составе технического объекта запорная арматура делится на категории:

  • промышленная (общепромышленная, специальная) – используется в производствах различного рода деятельности, в том числе народного хозяйства;
  • судовая – эксплуатируется в заданных специфических условиях морского и речного транспорта;
  • сантехническая – трубопроводная арматура бытового назначения, применяется в газовых плитах, колонках, ванных, котлах и т.д.;
  • изготовленная по спецзаказу – разрабатывается, изготавливается и эксплуатируется в соответствии с особыми заданными техническими требованиями, например, в уникальных, экспериментальных промышленных объектах.

Функции, выполняемые данным типом арматуры обширны: регулирующая, распределительно-смесительная, предохранительная, защитная, запорная, фазоразделительная.

В данной статье рассмотрим виды запорной арматуры, действие которой направлено на изменение площади поперечного сечения трубопровода для регулирования скорости потока носителя или полной его остановки.

Запорно-регулирующая арматура -характеристика и назначение

Важный показатель запорной арматуры для водоснабжения – пропускная способность. Это основная характеристика, которая определяет подбор других параметров. Пропускная способность распределяется на несколько других видов, которые позволяют полностью описать работу системы.

Относительная утечка – один из основных показателей, который позволяет определить негерметичные участки труб, а также вероятность возможной утечки вещества. Регулирующая арматура должна обеспечивать необходимый уровень герметичности. В некоторых случаях определяются другие показатели, позволяющие оценить качество работы системы.

Основные параметры регулирующей арматуры

Конструктивный элемент позволяет отрегулировать такие показатели:

  • температурный режим функционирования среды;
  • распределение вещества внутри системы трубопровода;
  • разные типы давления в системе;
  • соблюдение правильного распределения веществ и пропорций в рабочей среде;
  • поддержание жидкости на одном уровне.

Не имеет значение, какой марки детали будут установлены. Они одинаковы по структуре, поэтому полностью подходят под разные характеристики.

Виды запорно-регулирующей арматуры

Существует несколько разных видов запорной арматуры. Классификация зависит от функциональных особенностей устройства. Выделяют следующие типы приспособлений:

  1. Запорное. Требуется для полного перекрытие рабочего тока. Чаще всего используется для оснащения систем отопления и водопровода.
  2. Регулирующее. Используется для управления основными характеристиками системы. Позволяет скорректировать давление, температуру, концентрацию и другие показатели.
  3. Запорно-регулирующее. Многофункциональное приспособление, которое перекрывает или регулирует основной поток.
  4. Аварийное. Ликвидирует возможные последствия при отказе системы. Защищает другие участки от распространения проблемы.
  5. Предохранительное. Конструкция срабатывает в случае возникновения аварии. В противном случае не используется.
  6. Смесительное. Позволяет оптимально распределить и направить рабочие жидкости. Устанавливается в отопительных системах для обеспечения необходимого температурного режима.
  7. Фазоразделительное. Распределяет рабочую среду по функционалу.

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.

Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.

Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Зачем на радиаторах краны

Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:

  1. Полное отсечение отопительного прибора от системы.
  2. Ограничение протока теплоносителя через батарею.
  3. Изменение расхода теплоносителя в зависимости от внешних условий.
  4. Спуск воздуха из радиатора и трубопроводной сети.

Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.

Вентили ставят и на батареи в стиле ретро

Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире

Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры. Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома

Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия

Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.

Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:

  1. Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
  2. Балансировочные вентили для радиаторов – прямые и угловые.
  3. Вентили регулировочные с термоголовками (термостатические клапаны).
  4. Спускные воздушные краны – автоматические и ручные.

Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.

Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:

Регулирующая арматура отопления

Она предназначена для контрольной работы системы отопления в целом или на определенном участке. Это зависит от конструкции и эксплуатационных параметров. Рассмотрим наиболее востребованные и обязательные к установке модели.

Кран Маевского


Конструкция крана Маевского

Если значительно ухудшился нагрев определенного радиатора – существует большая вероятность возникновения воздушной пробки. Чтобы предотвратить перегрев теплоносителя необходимо заранее установить краны Маевского на каждый из отопительных приборов.

Эта регулировочная арматура для отопления представляет собой игольчатый клапан, который в закрытом состоянии полностью герметичен. Устанавливается на верхний патрубок радиатора, в случае появления воздушных пробок способствует их устранению. Для этого необходимо с помощью ключа или отвертки ослабить степень прижатия штора. Делается это до того момента, пока не будет слышен характерный звук выходящего воздуха. Процедура заканчивается только тогда, когда начинает течь теплоноситель.

Обратный клапан


Обратный клапан

Необходим для предотвращения обратного движения воды в трубах. Его можно найти в каталогах арматуры для отопления, предназначенных как для небольших частных систем, так и для центрального теплоснабжения.

Принцип работы этого устройства основан на том, что давление напора воды воздействует на седло клапана, отодвигая его. В результате этого происходит циркуляция жидкости в трубах. Если же по каким-либо причинам вода начинает течь обратно – клапан возвращается в закрытое состояние. Этот механизм необходим в системах со сложной разводкой магистралей. В частности, он монтируется в качестве запорной арматуры для радиаторов отопления. Таким образом повышается безопасность работы и увеличивается КПД всей системы.

Смесительные узлы


Двухходовой клапан

Для устройства водяного теплого пола необходимо обеспечить смешивание горячей и холодной воды. Это связано с различными температурными режимами в трубах отопления и теплого пола. В качестве основного механизма применяются 2 или 3 ходовые смесительные узлы.

Конструктивно они схожи с игольчатыми кранами. Но помимо входного и выходного патрубков в них есть дополнительные точки подключения. Двухходовые модели обеспечивают смешивание потока теплоносителя с различной температурой путем открытия штока на определенную высоту. В трехходовых конструкциях устанавливают заслонки. Изменение их месторасположения уменьшает или увеличивает приток воды.

Подобная регулирующая арматура для отопления может управляться ручным методом или автоматически. Для последнего монтируют электропривод, соединенный с температурным датчиком в трубах или в помещении. В зависимости от установленного уровня нагрева происходит регулирование положения штока или заслонки.

Предохранительный клапан

Если уровень нагрева воды в трубах превышает заданный параметр – происходит резкий скачок давления. Для предотвращения прорыва устанавливается другой вид запорной арматуры на отопление, регулирующие функции которой направлены на сброс излишков воды или воздуха из системы.

Самым востребованным из них является предохранительный клапан. В отличие от крана Маевского он рассчитан на более высокие показатели давления. При возникновении аварийной ситуации напор воды воздействуют на седло, в результате чего шток поднимается. Избыток теплоносителя или воздуха уходят из системы, а состояние клапана остается открытым до того момента, пока давление не стабилизируется. Эту запорную арматуру на отопление необходимо правильно установить. Специалисты рекомендуют монтаж на обратную трубу перед ее входом в котел и до циркулярного насоса.

Устройства фланцевых задвижек

Несмотря на простоту, фланцевые клиновые задвижки обладают высокой эффективностью в ряду запорной арматуры. В зависимости от запирающего элемента определяется вид клиновой задвижки. Задвижка фланцевая получила свое название из-за своего исполнения: по бокам её находятся фланцевые диски, которые сопрягаются с такими же дисками на трубе.

У фланцев на задвижке и на трубе, диаметр и отверстия должны строго соответствовать, иначе их не соединить. Между фланцами обязательно устанавливается прокладка из паронита, резины или резинового кольца в зависимости от среды, находящейся внутри трубы

Такое исполнение клиновой задвижки делает её быстросъемной, что немаловажно при ремонте

По устройству гайки клиновые изделия делятся на 2 категории: с выдвижной и неподвижной гайкой.

То есть, в первом варианте, при открывании или закрывании вентиля гайка двигается поступательно. Во втором варианте гайка остается на месте, а выдвигается винт. Во второй категории клиновые задвижки занимают меньше места и их используют при движении нефтепродуктов и других жидкостей, не вызывающих коррозию металла. В основном используются клиновые изделия с выдвижной гайкой.

По методу закрывания устройства делятся на задвижки:

  • С ручным управлением. Закрытие вручную производится с помощью рукоятки или вентиля;
  • С автоматизированным управлением. При таком закрывании используются, в основном электродвигатели с редуктором, и включаются они через пульт оператором. Гидравлические и пневматические приводы применяются реже, ввиду дополнительного подвода труб, приборов и пр.

Критерии выбора

Радиаторный кран – это, как правило, устройство шарового типа, обеспечивающее регулировку расхода воды и соединение труб с радиатором. Устанавливается на байпасе, стояках, вверху батареи, в местах скопления воздуха для его стравливания.

Выбрать подходящий кран несложно, достаточно знать несколько нюансов:

  • диаметр труб, к которым он будет подсоединяться (DN, в миллиметрах или дюймах);
  • рабочее давление (PN, в диапазоне 15–40 и выше);
  • вид соединения, наличие резьбы внутри или снаружи, американки.

Выбор должен учитывать назначение арматуры, ее локализацию, свойства среды

Важно также соотношение входа и выхода вентиля в радиаторе, их взаимное расположение

При выборе следует учитывать характеристики кранов:

  • шаровая запорная арматура, хотя наиболее распространена и доступна по стоимости, не очень эффективна. Она имеет только два режима: закрытие/открытие;
  • конусный вентиль – более приемлемый вариант из-за возможности промежуточного положения. Недостаток: кран необходимо возвращать в начальное положение и постоянно следить за ним;
  • терморегулятор с автоматическим управлением – самый эффективный, надежный, но и намного дороже других. При его монтаже на однотрубную систему должен присутствовать байпас.

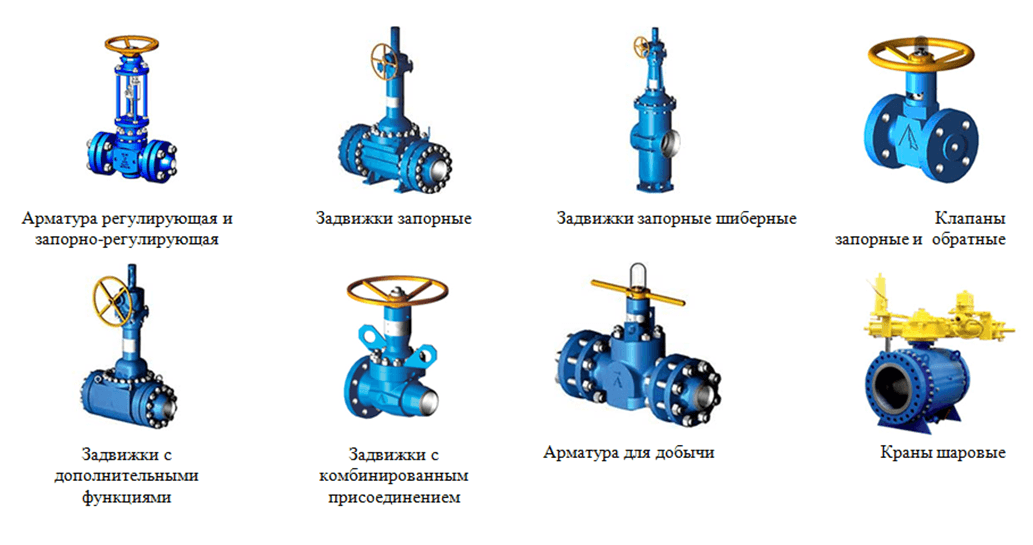

Какая бывает трубопроводная арматура: виды и назначение

В зависимости от вида трубопроводные арматуры выполняют различные функции:

Запорная.

Одна из самых востребованных. Служит для полного перекрытия потока рабочей среды, поэтому основным качеством и базовым показателем является герметичность и ее ресурс. Положения, в котором может находиться данная арматура, – «открыто» или «закрыто», промежуточного нет.

Применяются такие виды трубопроводной арматуры в авиации, морском транспорте, в аппаратах, которые используют на большой глубине, космической технике, атомной энергетике и, конечно же, в магистральных газопроводах и нефтепроводах.

На сегодняшний день трубопроводы являются довольно непростыми сооружениями, поэтому при малейших нарушениях в работе возможен сбой во всем процессе, что может послужить причиной к тяжелейшим финансовым и природоохранным последствиям.

Интересный факт, что сочетание слов «запорная задвижка» в речи не используют, как не используют и слова «запорный», «запорная» с названием какого-то типа арматуры. И это относится не только к задвижкам.

Обратная.

Называть ее арматурой обратного действия не рекомендуется. Такая система предназначается для предотвращения обратного потока рабочей среды с помощью автоматического воздействия.

Предохранительная.

Благодаря автоматическому сбросу избытков рабочей среды, назначение предохранительной арматуры состоит в том, что она защищает оборудование от превышения давления или иных параметров, которые могут привести к аварии. Встретить предохранительную арматуру можно на паровом котле в качестве предохранительного клапана

Важность ее очень велика – она обеспечивает стабильную деятельность трубопровода, а также установок индустриального и энергетического направления. Предохранительная арматура помогает избежать, предотвратить и свести на нет результат выхода за пределы возможного параметров рабочей среды, которые возникают из-за неисправности оснащения, в результате ошибок персонала, из-за физических процессов, которые происходят внутри самого оборудования или внешнего воздействия

Распределительно-смесительная.

Распределительно-смесительная арматура подходит для распределения потока по различным направлениям, в данном случае трубопроводная система будет называться распределительной. В случае, когда арматура предназначена только для смешивания потока рабочей среды, название данного агрегата будет «смесительная арматура». Когда арматура выполняет обе функции сразу, то она называется распределительно-смесительная.

Регулирующая.

Существенную роль в трубопроводе играет регулирующая арматура, назначение которой – возможность регулирования параметров рабочей среды. Это приводит к безопасности технологических процессов и формирует довольно сложные производственные цепочки, которые могут состоять из множества компонентов. Преимуществами регулирующей арматуры являются обеспечение нормальных условий для функционирования и хорошей управляемости оборудования. Данная арматура благодаря своим характеристикам может использоваться на таких ответственных объектах, как АЭС. Используется она самостоятельно либо в сочетании с запорной.

Отключающая.

Отключающая арматура в некоторых источниках называется защитной. На чувствительных объектах возможен перепад давления, поэтому для того, чтобы скорость течения рабочей среды можно было полностью перекрыть, используют данную отключающую (защитную) арматуру. Преимуществом данной арматуры является то, что она способна отключить конкретный элемент, в отличие от предохранительной арматуры, где поток рабочей среды стравливается.

Существует комбинированная трубопроводная арматура. В нее входят функции тех видов арматур, которые были перечислены выше. По названию можно легко понять, какое назначение они выполняют. Примерами видов трубопроводных арматур могут послужить: запорно-регулирующая арматура (не надо называть ее запорно-дроссельной) или запорно-обратная арматура.

В качестве обратной арматуры также применяется невозвратно-управляемая и невозвратно-запорная. Функции, которые они выполняют: принудительное полное закрытие хода запирающего элемента (невозвратно-запорная арматура) или помимо закрытия еще и ограничение хода (невозвратно-управляющая арматура).

Читайте материал по теме: Угловые краны для радиатора

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
