Дренаж на участке своими руками — варианты устройства

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
2. На участке вырываются траншеи. Их схема напоминает елочку.
3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Технология укладки дренажных труб вокруг дома своими руками

Самостоятельное устройство дренажа вокруг дома начинают с выбора места расположения водоотводящей инженерной системы. Обычно у исполнителя возникает закономерный вопрос: как правильно уложить дренажные трубы, чтобы осушить территорию и защитить конструкции дома от нежелательной влаги.

Как правильно проложить дренаж на участке самостоятельно

Для понижения уровня грунтовых вод и устройства ливневой канализации необходимо выполнить следующие работы:

1. Разметка участка для расположения дренажных траншей.
2. Выполнение земляных работ по устройству углублений – канавок для быстрого и беспрепятственного оттока воды.
3. Дно траншеи зачищается и уплотняется.
4. На подготовленное земляное основание укладывается фильтрующий материал и насыпается слой песка и щебня. Высота подушки не должна превышать 200 мм.
5. Подготовленные по размеру трубы монтируются на подушку из щебня. Стыковка отдельных участков трубопровода проводится соединительными фитингами
6. Трубы плотно обматываются специальной тканью под названием «геотекстиль», используя для фиксации прочную веревку или тонкую вязальную проволоку. Ткань выполняется двойную функцию: пропускает воду через отверстия дрен и защищает перфорационные отверстия от засорения.
7. Дренажные трубы прокладываются под небольшим уклоном от 1 до 2 см на 1 метр погонный в сторону водоприемного колодца.

После монтажа дренажный трубопровод засыпается фильтрующим материалом, слоем песка и грунтом.

Последовательное выполнение перечисленных работ гарантирует качественное водопонижение горизонта почвенной влаги и быстрого оттока дождевой воды.

Чем засыпать трубу при закрытой укладке

Конструкция закрытого дренажа предполагает заполнение пространства вокруг уложенных труб фильтрующим и водопроницаемым материалом. Для фильтрации поступающей влаги применяют гранитный, гравийный или известняковый щебень мелкой фракции. Допускается заполнение крошкой битого кирпича или природного камня — главное, чтобы между частицами заполнителя оставалось воздушные пустоты, через которые вода будет беспрепятственно попадать в перфорационные отверстия дрен.

Щебеночный наполнитель кладут чуть выше верней кромки трубы на высоту до 50 мм.

Стоимость гранитного или гравийного щебня достаточно высокая и к тому же нет необходимости засыпать траншею доверху фильтрующим материалом. Для этих целей можно использовать более доступный материал: ветки деревьев, куски старой штукатурки, шлак, мох. Обычно применяют любой водопроницаемый местный материал, который всегда есть под рукою.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

Закрытая или глубинная система представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа на дачном участке – это самый простой способ, который не требует лишних затрат. Включает в себя системы канав, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые системы имеют два основных недостатка:

• они занимают полезную площадь участка:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

Пластовая

Применяется для отвода воды с участка с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как систему нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных участков может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид системы либо он не выполняет свои функции в должном объеме.

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения участков с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Монтаж колодца

Для работы потребуются следующие материалы:

• Гофротруба – тело колодца;
• Пластиковое дно;
• Уплотнительная резина, присоединяющая резервуар к дренам.

Теперь можно приступать непосредственно к установке:

1. Подготовить гофротрубу: отрезать нужный кусок просверлить отверстия для присоединения дрен. Труба вставляется в манжеты-уплотнители;
2. Вырыть скважину нужной глубины;
3. Сделать подушку из щебня, залить ее бетоном (не для поглотительных колодцев);
4. Установить дно (если поглотительная конструкция, то дно не нужно);
5. Смонтировать в скважину сам колодец: трубу опустить в яму и прикрепить к днищу, не забыв обработать место соединения битумным мастиком;
6. Подвести трубопровод дренажный к конструкции, соединить, загерметизировать места стыков;
7. Обсыпать готовый колодец щебнем мелкой фракции.

Когда скважину полностью засыпали, осталось лишь накрыть крышкой колодец и можно использовать.

Какое оставлять расстояние от забора до канавы

Система отвода излишней воды и ее устройство регламентируется СНИП 2.05.07-85 и СП 104-34-96. В этих документах оговорены все элементы дренажной системы. Например: на ровной местности дно канавы должно иметь наклон 3-5‰ (промилле). Это составляет уклон в 5 см на 10 м длины канавы.

От забора достаточно оставить расстояние в 30-50 см.

Стенки сооружения необходимо хорошо уплотнить, тогда вода не подмоет забор. Как можно их усилить? Не стоит применять для этой цели бетон.

Влага должна проходить сквозь дно и стенки. Основные используемые способы:

• посадка насаждений вдоль забора с развитой корневой системой;
• укладка геоматов в несколько слоев ;
• использование биоматов.

Канава роется вдвое шире необходимого. На дне ее размещается песчаная или гравийная подушка. Склоны уплотняются чаще всего вручную, иногда с использованием механизмов. Они покрываются геотканью или другим материалом.

Далее насыпается слой обычной почвы из той же канавы и трамбуется.

Для нормальной работы системы нужно выполнить еще несколько правил:

• глубина должна превышать глубину фундамента под забор и фундамент соседних строений на 30-50 см;
• наклон дна направляется в сторону нижней границы земельного участка.

Выкопать канаву довольно просто даже вручную. Гораздо сложнее справиться с большим объемом вынутой земли. Ее можно использовать для присыпки уклонов стенок.

Самую большую часть многие владельцы земли высыпают на участок по его периметру. Для копки можно привлечь небольшой экскаватор.

Как правильно сделать закрытый дренаж вокруг дома своими руками

Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:

• лопаты двух видов (штыковая и совковая);
• ватерпас для проверки уклона;
• трамбовка ручного типа;
• приспособление для удаления лишнего грунта с участка (носилки или тачка);
• рулетка;
• геотекстиль;
• засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
• песок;
• смотровые и дренажный колодцы;
• дренажный насос;
• дрены и фитинги для их соединения друг с другом и с колодцами.

Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.

Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.

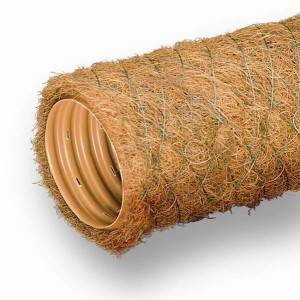

Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.

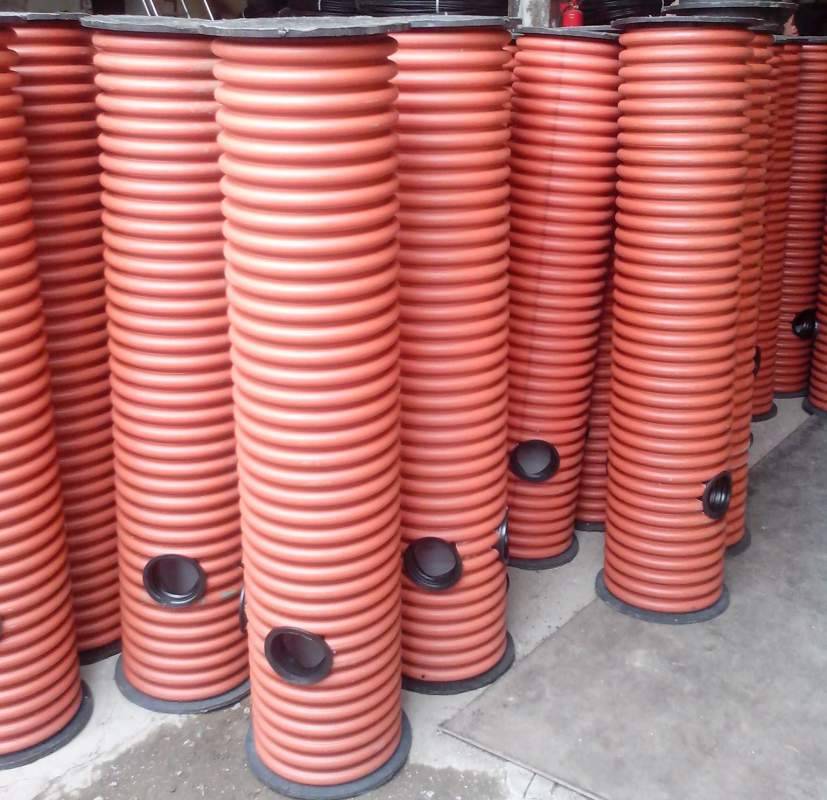

Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.

После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:

Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.

Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.

Закрывают дрены, окруженные щебнем, геотекстием.

Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см

Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы

Производят обратную засыпку колодцев и закрывают их люками.

Дренажная система готова.

Видео о том, как сделать дренажную систему вокруг дома своими руками:

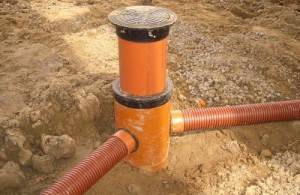

Несколько слов о пластиковом дренажном колодце

В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.

От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.

Особенности прокладки дренажа

Для создания эффективной дренажной системы следует знать и понимать основные принципы ее заложения. В зависимости от предназначения и места расположения системы, выбирается наиболее подходящий ее вариант. Например, по периметру приусадебной территории дренаж можно сделать открытым, предварительно укрепив его стенки и обезопасив от размывания. В границах самого дачного участка целесообразнее закладывать водоотвод закрытого, засыпного или вертикального типов. Рассмотрим последовательность создания разных дренажей, их преимущества и недостатки:

Конструкция и схема установки систем открытого водоотвода.

1. Открытый водоотвод – самый простой тип дренажной системы на дачном участке. Для его создания на участке выкапывают канаву глубиной 70-80 см и шириной 1-1.2 метра. Угол наклона стенок может быть разным и зависит от типа почвы. В большинстве случаев для эффективного функционирования системы достаточно наклона в 20-30°. При небольших объемах работ допустимо использовать ручную силу, но если протяженность канавы значительная, не обойтись без строительной техники. Во избежание обвалов, размывов и заиливания, стенки укрепляют разными способами – бетонированием, высадкой растений, обкладывают камнями или производят монтаж габионов.
2. Последовательность создания засыпного дренажа соответствует предыдущему способу, с тем отличием, что канава не оставляется открытой, а заполняется примерно до половины крупным щебнем или галькой. Для экономии материала стенки делают довольно крутыми, а при возможности – вертикальными. Специалисты советуют предварительно укладывать в канаву геотекстиль – так можно избежать быстрого заиливания щебня. Верхняя половина канавы заполняется гравием и песком, а последние 10-15 см – обычной почвой. Результатом станет дренаж, почти незаметный на территории дачи.
3. Закрытый водоотвод прокладывают в предварительно подготовленных траншеях, поверхность которых выстилают геотканью, а после установки труб их укрывают тем же материалом. В верхней части трубы имеют множество отверстий для пропускания воды. Внешняя часть канализационных труб имеет ребристую поверхность, а внутренняя – гладкая, что обеспечивает высокую жесткость системы, противостояние сдавливанию во время промерзания почвы и одновременно позволяет воде легко и быстро протекать внутри. Для упрощения процесса обслуживания системы, через каждые 15-20 метров на пути труб выкапывается и укрепляется яма – ревизионный колодец. Ее дно должно находиться на 40-50 см ниже точки прохождения труб, чтобы способствовать задержке крупных частиц.
4. Вертикальный дренаж. Хотя его эффективность значительная и подтверждена многолетней практикой использования в сельском хозяйстве, создание такого типа водоотводов не имеет особой целесообразности для обычного дачного участка. Обусловлено это очень высокой стоимостью работ и используемой техники – насосов и контроллеров уровня воды. Практическое применение вертикальный дренаж находит в условиях ограниченного с одной или нескольких сторон притока воды: вдоль берега речки, на склоне холмов либо в местах, где подземные воды находятся возле самой поверхности почвы.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

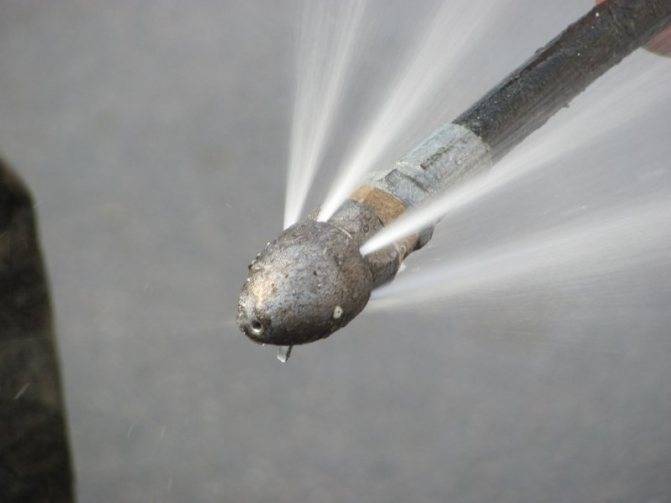

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

1. 5
2. 4
3. 3
4. 2
5. 1

Устройство прудов, сточных ям или канав

Часто владельцы загородных домов интересуются, как осушить участок от воды своими руками без дренажа. Это тоже возможно, но лучше всего использовать такие методы на даче, а не в загородном доме. Это рытье канав, сточных ям или декоративных прудов. Они могут стать не только средством отвода воды, но и элементом ландшафтного дизайна. Выбор метода зависит от особенностей участка и причины накопления влаги.

Колодцы

Самый простой способ – вырыть в самых низких затопляемых местах ямы. Они должны быть конусообразной формы, сужающиеся книзу. Диаметр у поверхности 2 м, глубина не менее 80-100 см. Такие ямы можно украсить, превратив в декоративные прудики. Чтобы избежать осыпания и заиливания, их дно засыпают гравием.

Канавы

Канавы вырыть сложнее, но такая система эффективнее отведёт лишнюю воду. Их организуют по периметру участка. Чтобы стенки не осыпались, их укрепляют досками или бетонными плитами. Можно уложить на дно металлический короб.

Дренажная канава красиво оформленная под искусственный ручей Источник kndlandscaping.com

Вариант этого метода осушения – устройство декоративных ручьёв. Это уместно, если участок расположен под уклоном. Дно искусственного ручья выкладывают камешками, галькой или геотекстилем. Рекомендуется устраивать ручьи под деревьями, так как на солнечном месте вода зацветёт.

Как сделать дренаж вокруг дома своими руками

Поэтапная инструкция по устройству дренажа закрытого типа

Определить место расположения закрытой дренажной системы, которая может быть реализована в двух вариантах:

1. проходить только возле фундамента, т.е. вокруг дома (пристенный дренаж), препятствуя проникновению воды непосредственно в дом.
2. располагаться по всему участку, таким образом будет защищен цоколь коттеджа, а также насаждения и остальные хозяйственные постройки.

Устройство дренажа закрытого типа (сплошной, пристенный)

Схема дренажа вокруг дома представлена на фото

Наметить расположение дренажных канав на участке. Обычно для этого используют такие приборы как лазерный дальномер и нивелир. Но, можно сделать проще, проследить, где после дождя остаются канавки воды – там и следует проложить дренажные траншеи.

Выкопать траншеи. При рытье обязательно соблюдать перепад высот. Ведь вода должна стекать к дренажному колодцу, а не накапливаться в трубах.

Рытье траншеи для дренажа участка загородного дома

Совет. Чтобы проверить «работоспособность» траншеи лучше подождать сильного дождя и посмотреть, нет ли мест существенного скопления воды.

Уложить слой геотекстиля. Его роль в дренаже заключается в фильтровании воды от примесей, которые могут забить перфорацию дренажной трубы.

Укладка геотекстиля на дно траншеи под дренаж

Совет. Если у вас глинистый грунт – геоткань обязательна, если щебень или песок, тогда в ней нет необходимости.

Геотексиль можно брать любой, главное, чтобы он хорошо пропускал и фильтровал воду. Плотный иглопробивной геотекстиль лучше не брать, т.к. он плохо пропускает воду.

Засыпать низ (дно) траншеи гравием.

Укладка перфорированной трубыУложить перфорированную трубу – основу дренажной системы. Трубы могут быть керамическими или пластиковыми. Но в любом виде труб должна быть перфорация для приема воды (перфорацию можно сделать самостоятельно, с помощью дрели). Соединяются трубы между собой посредством крестовины или тройника. Материал подготовлен для сайта www.moydomik.net

Совет. Перфорация трубы должна быть меньше, чем размер наименьшей частицы гравия.

Вывести концы трубы в смотровые колодцы. Такие колодцы устанавливаются на всех поворотах для того, чтобы можно было ухаживать за системой. Например, прочистить трубу напором воды или оценить изменение уровня воды.

Совет. Собирающие трубы на большой территории участка должны сходиться в магистральную трубу (диаметром более 100 мм.), которая и отнесет собранную воду в дренажный колодец.

Вывести концы трубы в дренажный колодец. Это последняя составляющая закрытой системы дренажа.

Вывод труб в смотровые колодцы

По функциональному назначению дренажные колодцы делят на два вида:

1. накапливающие. Такой колодец имеет герметичное дно. Вода в нем накапливается и затем используется для полива;
2. поглощающие. Колодец без дна, вода в нем постепенно уходит в почву.

• Засыпать геоткань щебнем не достигая верхнего уровня земли 200мм.
• Засыпать дренажные трубы щебнем на высоту 300мм.
• Обмотать трубы геотексителем внахлест и зафиксировать стыки веревкой.
• Засыпать песок, землю и/или уложить дерн.

Поглощающий колодец и обмотка дренажной трубы геотексителем

Совет. Поверх закрытой системы можно установить поверхностный дренаж (ливневую систему) и также вывести ее в дренажный колодец.

Готовая дренажная система в разрезе представлена на фото

Схема дренажной системы в разрезе

Заключение

Какой из перечисленный видов дренажа подойдет вам – можно определить, только зная особенности участка. В целом же следует выбрать тот дренаж вокруг дома, стоимость работ по обустройству и эксплуатации которого наиболее низкая, и конечно, который можно сделать своими руками. При этом, он должен качественно и надежно выполнять роль водоотвода. Ведь, по расчетам специалистов, правильный дренаж вокруг дома позволит продлить срок его эксплуатации более чем на 50 лет.

Изготовление системы поверхностного дренажа

Перед тем, как сделать дренаж участка своими руками, необходимо составить схему размещения всех дренажных каналов. Обозначается место расположения магистральных (основных) каналов, которые идут к коллекторному колодцу или водосливу. Помимо этого, размечаются дополнительные каналы, отводящие воду из отдельных мест, где она скапливается. Дополнительные каналы имеют уклон по направлению к магистральным каналам, соединяясь с ними.

Далее необходимо выбрать тип линейного дренажа — засыпной (используется достаточно редко) или лоточный. Подготовительные работы для их проведения одинаковы:

Строго по схеме выкапываются траншеи. Их глубина составляет 50-70 см, а ширина должна быть около 40-50 см

Обратите внимание на наклонность стенок траншей. Они должны быть скошенными на угол около 25 градусов

То есть, в верхней части они более широкие; Дно траншей трамбуется.

Засыпной дренаж

• в траншеи прокладывается слой геотекстиля, после чего траншеи засыпаются щебнем. Нижний слой щебня должен иметь более крупные фракции. Геотекстиль заворачивается так, чтобы частицы почвы не попали в слой щебня;
• поверх такой засыпки насыпается земля или укладывается дерн.

Схема устройства засыпного дренажа земельного участка

Лоточный дренаж

• также выкапываются траншеи, но меньшей глубины;
• на дно траншей засыпается песок слоем 10 см;
• при желании, поверх песка может насыпать щебень;
• на дно и стенки траншеи заливается цементный раствор;
• устанавливаются лотки и пескоулавливатели;
• лотки прикрываются сверху защитными решетками.

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
5. После проверки дно засыпать речным песком на 10 см и утрамбовать.
6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно3Бесполезно
