Виды двухконтурных газовых котлов — устройство и принцип работы

Преимущества и недостатки двухконтурных газовых котлов

Двухконтурные газовые котлы используются для обогрева домов небольших и средних размеров, а также обеспечения домочадцев горячим водоснабжением. Это самый бюджетный и простой в реализации способ налаживания коммуникаций.

Основные преимущества двухконтурных газовых котлов:

  • Высокий коэффициент полезного действия (КПД). При правильном выборе, монтаже и эксплуатации газового оборудования средний КПД достигает 90% и выше. Вне зависимости от температуры на улице, разновидности оборудования и типа топлива. Главное перед приобретением оборудования рассчитать его необходимую мощность, исходя из квадратуры дома.
  • Автономное отопление и горячее водоснабжение.
  • Стоимость топлива – газа. Этот природный ресурс имеет наиболее приемлемую цену, если сравнивать с электроэнергией, углем и т.д. При этом нет нужды дополнительно приобретать бойлер для обеспечения горячего водоснабжения.
  • Продолжительный эксплуатационный срок качественного оборудования (при условии его правильной эксплуатации и обслуживания). Многие производители дают гарантию на несколько лет.
  • Экономное потребление энергетического ресурса.
  • Практически бесшумная работа оборудования. Конструкция газовых котлов доведена практически до совершенства, благодаря чему работа стабильная и тихая.
  • Даже самые бюджетные модели двухконтурных газовых котлов оснащены встроенным программным блоком.
  • Возможность подвесить некоторые модели на стену, что существенно освободит место.
  • Для его установки не требуется отводить под него отдельное помещение.
  • Практически все детали взаимозаменяемы, поэтому ремонт финансово не сильно затратен и прост.
  • Газгольдеры, содержащиеся в природном газе, считаются абсолютно безопасными для жизни и здоровья человека.
  • Простота использования. На приборной панели расположено всего несколько кнопок, которых достаточно для работы газового оборудования.

Несмотря на большое количество преимущественных особенностей двухконтурные газовые котлы, к сожалению, не лишены недостатков.

Среди основных минусов следует выделить:

  • Жесткость воды в трубопроводе сильно влияет на эксплуатационный срок теплообменника.
  • Двухконтурные газовые котлы способны обеспечивать помещение горячей водой только в одной точке водозабора.
  • Оборудование зависимо от стабильности работы электросети, которая используется для включения горелки.
  • На прогревание воды уходит до 1 минуты. В течение 60 секунд из крана будет стекать холодная воды.
  • Стабильно работы горячего водоснабжения зависит от давления в трубопроводе. Вода может резко стать обжигающе горячей, затем прохладной или наоборот. Проконтролировать этот процесс не удастся.

Как выбрать хороший двухконтурный газовый котел?

Какой двухконтурный газовый котел лучше выбрать?

Для извлечения максимальной пользы от работающего двухконтурного газового котла в частном доме необходимо его правильно выбрать, установить, эксплуатировать и обслуживать. При выборе оптимальной модели прибора не стоит ориентироваться только на цену, существует еще много важных критериев.

При выборе двухконтурных газовых котлов необходимо обратить внимание на следующие критерии:

  • Напольная или настенная модель. От этого зависят габариты оборудования.

    Напольные модели газовых котлов имеют вес в среднем 100 кг. Их размещают в отдельных комнатах – котельных. Напольные газовые котлы имеют камеру сгорания открытого типа, из-за чего в комнате должна быть спроектирована качественная вентиляционная система и предварительно оформлена вся необходимая документация.

    Настенные модели легкие и имеют компактные размеры. Большинство таких моделей не «требует» отдельного помещения и их устанавливают в ванной или на кухне. Небольшие размеры влияют и на мощность, она невысокая.

  • Материал изготовления теплообменника. Для качественной и продолжительной работы оборудования теплообменник должен быть прочным и хорошо проводить тепло. Сегодня изготовляют его из меди, чугуна и нержавеющей стали.

    Медные теплообменники самые дорогостоящие. Достоинства – не боится воздействия температур и коррозии, легкий материал. Недостаток – при утечке воды медь быстро прогорает.

    Чугун не такой дорогой в сравнении с медью, но имеет тоже не низкую стоимость. Преимущества – длительный эксплуатационный срок (около 50 лет), не боится коррозии. Недостаток – материал чувствителен к перепадам температуры.

    Стальным теплообменником оснащают самые бюджетные модели. Но тем не менее сталь обладает важными качествами, необходимыми для высокого КПД напольного газового оборудования. Преимущества – пластичность, не боится гидро- и теплоударов. Недостатки – склонность к коррозии.

  • Конденсационный или конвекционный?

    Конвекционные котлы имеют приемлемую цену из-за простоты устройства. Для обогрева помещения используется только энергия сгорания топлива. Конвекционные котлы характеризуются коэффициентом полезного действия – 90%. Оставшиеся 10% «улетают» в трубу. Продукты сгорания газа, которые покидают пределы дома, имеют температуру около 200 градусов.

    Конденсационный котел имеет значительные конструкционные отличия, в сравнении со своим аналогом. Цена на такие модели выше. Преимущество – котлы выделяют тепла больше, чем выделяется при сгорании топлива. КПД качественных моделей способен достигать 100-110%.

  • Открытая или закрытая камера сгорания. Модели, оснащенные открытой камерой сгорания, требуют для бесперебойной работы постоянный приток воздуха для горения природного газа. Газовые котлы с закрытой камерой сгорания принудительно с помощью вентилятора нагнетают воздух через трубу. Конденсационные котлы всегда имеют закрытую камеру сгорания, поэтому они всегда эффективнее и имеют выше КПД.

На рынке представлен большой выбор двухконтурных газовых котлов с разной стоимостью, мощностью, наличием дополнительного функционала и т.д. Для упрощения поисков не лишним будет ознакомиться и с рейтингом лучших газовых двухконтурных котлов в 2022 году.

Рейтинг лучших двухконтурных газовых котлов

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

  • В режиме обогрева;
  • В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

  • Более простая конструкция;
  • Высока вероятность образования накипи;
  • Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Виды настенных приборов для отопления

Двухконтурные настенные газовые котлы бывают:

  • энергозависимые и автономные;
  • конвекционные и конденсационные;
  • с закрытой и открытой камерами сгорания.

Энергозависимые приборы функционируют благодаря электричеству. Для их работы в доме должна быть проведена электросеть, способная выдержать нагрузку от работы котла.

Автономные устройства не требуют электропитания. Газовые котлы можно использовать в системе отопления с естественной циркуляцией.

В конвекционных котлах водяной пар после нагревания теплообменника удаляется с дымом. В конденсационных — пропускается через экономайзер, который выделяет дополнительное тепло.

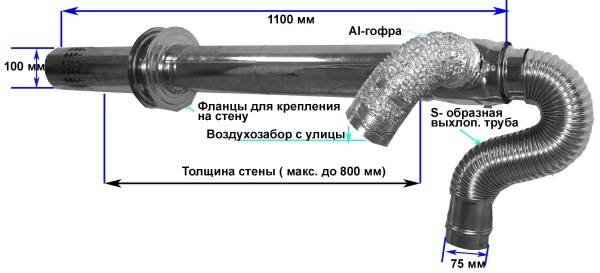

Агрегат с открытой камерой сгорания требует вертикального дымохода и хорошо настроенной вентиляционной системы в помещении. Для агрегата с камерой закрытого типа достаточно небольшого коаксиального дымохода (труба в трубе), который выходит на улицу через внешнюю стену.

Конструкция двухконтурного прибора

Устройство двухконтурного газового котла (рис. 4) заключается в трех основных узлах, которые есть во всех видах прибора:

Также неизменной частью газового отопительного агрегата является корпус со слоем теплоизоляции.

Газовая горелка – это конструкция с перфорацией вдоль всего корпуса, а внутри находятся форсунки. Форсунки подают и распределяют газ, для равномерного пламени. Горелка может быть нескольких видов:

  • Одноступенчатая – эта горелка устроена, так что ее нельзя регулировать, она работает в одном режиме;
  • Двухступенчатая – это устройство имеет 2 позиции регулировки мощности;
  • Модулированная – мощность такой горелки можно регулировать, за счет этого котлы экономнее расходуют топливо.

Теплообменник. В двухконтурных газовых приборах есть 2 теплообменника:

  • Первичный – в нем нагревается теплоноситель для отопительного контура. Изготавливается из стали или чугуна;
  • Вторичный – это теплообменник, в котором нагревается вода для контура горячего водоснабжения. На него обычно влияет температура несколько меньше чем на первичный, поэтому он может быть изготовленным из таких материалов как медь, нержавеющая сталь и т.д.

Автоматика – это узел, который управляет работой газового устройства. Он включает электронную схему и систему датчиков. Датчики подают показания работы двухконтурного котла в электронную схему, которая задает режим функционирования либо же отключает прибор.

Циркуляционный насос – это устройство нужно для системы отопления с принудительной циркуляцией. Это комплектующая деталь для энергозависимой системы. Такой насос обеспечивает нужный показатель давления.

Система отведения продуктов горения может быть с:

  • естественной тягой. В этом случае продукты горения выводятся в дымоходную трубу, которая должна возвышаться над крышей минимум на 1 метр;
  • принудительной тягой. Котлы с такой системой имеют в конструкции вентилятор для вывода продуктов горения в коаксиальный дымоход (труба в трубе). Такие котлы называют турбированными.

Расширительный бак. Когда теплоноситель нагревается до высокой температуры, то он расширяется, и его излишки временно попадают в расширительный бак. Объем бака может быть разным, это зависит от объема теплоносителя в системе и мощности котла.

Камера сгорания выглядит как емкость из металла с теплоизоляцией. Именно над ней находится первичный теплообменник, а на ее дне расположена горелка. Камера сгорания газового устройства может быть:

Газовый двухконтурный прибор с открытой камерой – это устройство, которое может быть энергонезависимым, так как воздух для горения он берет прямо из помещения, в котором установлен. Рекомендуется устанавливать такие агрегаты в отдельно отведенных помещениях – котельных. Они должны быть устроены по всем правилам, а именно иметь хорошую вентиляцию и окно. Если двухконтурному котлу с открытой камерой горения не хватает воздуха, он будет выделять углекислый газ.

Газовый двухконтурный прибор с закрытой камерой – это устройство, которое воздух для горения берет с улицы через коаксиальный дымоход. Принцип коаксиальной системы отведения газов заключается в ее особенной конструкции – «труба в трубе» (рис. 6). То есть труба с меньшим диаметром находится в трубе большего диаметра. Через маленькую трубу выходят продукты горения, а через большую происходит забор воздуха в газовый котел. Преимуществом коаксиального дымохода является то, что его можно устанавливать как горизонтально, так и вертикально.

Виды настенных газовых котлов отопления

Все модели «настенников» делятся по количеству контуров на вида:

  1. Одноконтурный настенный газовый котел — единственной их функцией является нагрев теплоносителя в системе отопления. Чаще всего, их мощность составляет более 24 кВт и предназначены они для обогрева домов среднего размера.
  2. Двухконтурный настенный газовый котел — кроме контура отопления такие котлы имеют контур горячего водоснабжения. Внутри у них имеется дополнительный пластинчатый теплообменник, работающий как проточный водонагреватель. Большинство моделей двухконтурных котлов способно выдать не более 10-12 литров горячей воды в минуту. Этого количества воды будет с натяжкой хватать для приема душа, или для одновременного мытья посуды на кухне и мытья рук в ванной комнате. Давайте подробнее рассмотрим внутреннее строение:

Двухконтурный настенный газовый котел: устройство

Распишу картинку по пунктам:

  • Вентилятор — принудительно удаляет продукты горения из камеры сгорания. Наличие вентилятора позволяет отказаться дымохода с естественной тягой.
  • Теплообменник — внутри него происходит нагревание теплоносителя. Чаще всего это вода, но есть модели где можно использовать антифриз.
  • Камера сгорания — в ней собственно и происходит горение газа. Внизу камеры расположена горелка, а сверху находится теплообменник. Камера может быть открытой (забор воздуха происходит из помещения) или закрытой (воздух для поддержания горения берется снаружи).
  • Гидроблок — его еще называют гидравлической группой. В нем расположен предохранительный клапан и воздухоотводчик. По сути своей это группа безопасности. Кроме того, на гидроблоке еще может располагаться клапан подпитки отопительного контура.
  • Газовый клапан —  открывает и перекрывает газ. Соединен клапан со специальным датчиком внутри горелки, который следит за обрывом пламени.
  • Электроблок — это «мозг» котла. Там расположена плата управления, координирующая его работу.
  • Выход продуктов сгорания — место, куда присоединяется дымоход.
  • Датчик давления — отслеживает штатную работу дымохода.
  • Горелка — устройство сжигающее газ.
  • Пластинчатый теплообменник — нужен для приготовления санитарной горячей воды.
  • Насос — поддерживает циркуляцию теплоносителя в системе.

Такое устройство характерно для большинства двухконтурных котлов, исключая конденсационные.

Эти отопительные аппараты имеют другой принцип работы.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

  • Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
  • Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
  • Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
  • Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
  • Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
  • Вторичного теплообменника, обеспечивающего нагрев проточной воды.
  • Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

Как выбрать

Если вы решили установить в своем доме напольное газовое отопительное оборудование, то стоит помнить о некоторых особенностях.

Во-первых, такое оборудование достаточно громоздкое, и для его монтажа необходимо выделить много свободного места, желательно в отдельном помещении. Также под такие напольные газовые котлы должно быть тщательно подготовлено основание, способное выдержать вес всего оборудования.

Дымоход

Во-вторых, для работы такой техники необходимо наличие дымохода. Если вы устанавливаете котел в частном доме, то с этим не будет проблем, а для квартиры выбор напольного оборудования может быть не совсем рациональным.

Если такие требования для вас легко выполнимы, стоит обратить внимание на некоторые другие показатели, чтобы выбрать идеально подходящее отопительное оборудование

КПД

Обратите внимание на КПД. От этого показателя будет зависеть соотношение стоимости потребляемого топлива и выдаваемого тепла. Чем выше показатель КПД, тем более экономично и эффективно будет работать оборудование

Как правило, у двухконтурных напольных котлов, работающих на газе, такой показатель колеблется в пределах 80-92 процентов

Чем выше показатель КПД, тем более экономично и эффективно будет работать оборудование. Как правило, у двухконтурных напольных котлов, работающих на газе, такой показатель колеблется в пределах 80-92 процентов.

Но в последнее время появилось оборудование с использованием конденсационных систем, здесь КПД может быть значительно выше.

Горячая вода

Также обратите внимание на количество горячей воды, которое выдает котел за 1 минуту. Если у вас семья только из двух человек, то этот показатель не столь важен. Даже самое маломощное подобное оборудование способно выдать 2,5 литра горячей воды в минуту

Такого объема вполне хватит. Если же системой горячего водоснабжения вы пользуетесь часто и помногу, то желательно, чтобы «кипятка» выбранный вами напольный газовый котел выдавал гораздо больше

Даже самое маломощное подобное оборудование способно выдать 2,5 литра горячей воды в минуту. Такого объема вполне хватит. Если же системой горячего водоснабжения вы пользуетесь часто и помногу, то желательно, чтобы «кипятка» выбранный вами напольный газовый котел выдавал гораздо больше.

Современные котлы способны выдавать горячей воды до 17 литров в минуту, конечно, есть мощное оборудование, которое выдает и 40 литров в минуту. Не стоит забывать и о максимальной температуре, до которой ваш котел способен нагреть теплоноситель.

При этом температура воды в контуре отопления должна находиться в пределах 80-90 градусов. Это оптимальный вариант.

Давление в контуре

Есть еще такой параметр, как давление в контуре отопления.

Современные напольные котлы с двумя контурами способны выдавать от 1 до 10 бар давления теплоносителя.

В противном случае горячая вода просто не дойдет до самого дальнего участка трубы, и радиатор в дальней комнате будет постоянно холодным.

Устройство двухконтурного газового котла

В момент поворачивания ручки крана ГВС задействуется клапан, который перекрывает доступ воды в отопительную систему. В результате этого она начинает течь в контур ГВС. Нагрев воды, содержащейся во втором теплообменнике, осуществляется за счет воды в первом теплообменнике, откуда она и начинает поступать в кран. В момент возвращения ручки крана ГВС в начальное положение, клапан также прекращает свою работу.

Для большинства потребителей довольно сложно понять, газовый котел какого типа для них станет оптимальным выбором. Чтобы упростить эту задачу, следует вначале выяснить, какими особенностями они обладают

Это можно понять, уделив внимание следующим моментам:

  • принцип работы;
  • тип камеры горения;
  • исполнение.

Все газовые котлы могут быть классифицированы на два типа исходя из принципа их работы:

  • конвекционные;
  • конденсационные.

Первые характеризуются тем, что удаление водяного пара, который возникает во время сжигания топлива, происходит одновременно с продуктами сгорания.

Конденсационные газовые котлы немного отличаются от конвекционных в этом плане. Прежде чем покинуть котел, продукты сгорания и пар поступают в теплообменник, в котором пар превращается в конденсат. Все это сопровождается образованием определенного количества тепловой энергии.


здесь не возникает конденсата

Говоря о достоинствах конденсационных котлов, следует отметить, что они способны повысить свой КПД практически в два раза за счет тепла, которое выделяет пар. Среди недостатков следует отметить то, что их использование вынуждает доводить до определенных требований всю систему отопления. Для образования конденсата необходимо обеспечить низкую температуру в теплообменнике, где и происходит конденсация.

По этой причине следует позаботиться, чтобы перед попаданием в него вода основательно остыла. В связи с этим, чтобы поддерживать в помещении необходимый тепловой режим, в нем должны быть установлены крупногабаритные и дорогие радиаторы. Если конденсационный двухконтурный газовый котел, устройство которого не содержит сложных элементов, подключить к системе, состоящей из традиционных радиаторов, то ему не удастся демонстрировать КПД больше того, который указан в паспорте.

Если газовый котел оснащен открытой камерой, то воздух в нее будет поступать из помещения, где установлен котел. Для удаления продуктов сгорания предусмотрен дымоход. Причем они выводятся за счет естественной тяги. Не лучшим решением является размещение котла с подобной камерой в помещении, где уже имеется отопительный прибор. Если оно будет плохо проветриваться, то это приведет к дефициту кислорода. Также нужно помнить о том, что существует опасность попадания в комнату продуктов сгорания.

При использовании газовых котлов с открытой камерой следует выделить для них специальное помещение. Причем желательно, чтобы в них был установлен вертикальный дымоход. Этот вариант привлекателен меньшими затратами на покупку оборудования.

Если рассматривать газовые котлы с закрытой камерой, то здесь для удаления продуктов сгорания из камеры используется электровентилятор. Причем они выводятся через коаксиальный дымоход, выполненный в виде конструкции, в которой одна труба помещена в другую. Внешняя труба служит для нагнетания воздуха в камеру сгорания, а внутренняя — для удаления. Этот дымоход может иметь не только горизонтальное, но и вообще любое размещение, которое соответствует конкретному помещению.

Важным достоинством подобных котлов является отсутствие необходимости в выделении специального помещения для установки. К тому же они имеют более высокий КПД. Из серьезных минусов стоит отметить то, что для работы подобного оборудования требуется электросеть, а также они имеют более высокую стоимость.

Продолжая рассматривать двухконтурные газовые котлы и устройство, перейдем к наиболее распространенной категории этого оборудования. В зависимости от исполнения выделяют такие типы, как:

  • напольные;
  • настенные.

Достоинством последних являются небольшие размеры, а также то, что они могут быть установлены даже на кухне. Что касается напольных моделей, то они нуждаются в отдельном помещении, да и стоимость их выше. Использование в их конструкции теплообменников из чугуна обуславливает тот факт, почему они уступают по мощности и надежности настенным котлам.

Приборы терморегулирования

Для автоматической регулировки работы котла используется множество встроенных приборов.

За регулирование температуры отвечает термостат или программатор.

Грамотное использование настроек термостата позволяет добиться экономии на потреблении энергии в 20-30%, что позволит значительно снизить расходы на отопление. Пересмотрев необходимость в приобретении данного устройства, купить программатор для газового котла, можно даже уже имея котел.

Если за окном становится прохладнее или теплее, требуется другая температура воды в трубах и приходится проводить новые и новые настройки. Такие системы могут быть оснащены электронным табло и автоматической регулировкой. Но принцип их работы заключается в постоянном приведении системы в такой режим, при котором будет достигнута нужная температура воды путем пуска/выключения котла раз в несколько минут. При таком режиме постоянной готовности к включению горелки, насос работает постоянно. Это изнашивает оборудование.

Более оправданный вариант – это программатор, управляющий температурой воздуха в помещении, а не воды в трубах, когда задается нужная комфортная температура и происходит управление котлом, так же включая и выключая его, при этом запуская и отключая насос только при срабатывании датчика изменения температуры воздуха. Воздух остывает и нагревается медленнее, поэтому запуски происходят реже, что минимизирует затраты на электроэнергию и снижает износ оборудования. Те, кто желает получить более существенную экономию и комфортную температуру, покупают комнатный программатор для газового котла, они широко представлены на рынке.

Теплообменник для настенных газовых котлов

Теплообменники для настенных газовых котлов

У настенного газового котла может быть не более двух теплообменников. Один из них — основной нужен для нагрева теплоносителя.

Чаще всего его делают из меди, но у бюджетных корейских котлов фирмы Navien они сделаны из нержавеющей стали.

Скажу свое личное мнение — медь лучший выбор, но если бюджет не позволяет, то сойдет и нержавейка.

Второй теплообменник предназначен для нагревания воды. Он представляет собой несколько спаянных между собой емкостей из нержавеющей стали.

По одним из них протекает холодная вода из водопровода, а по другим протекает горячий теплоноситель.

Разновидности

2-контурные котлы, как и обычные, выпускаются в нескольких исполнениях.

Настенные и напольные

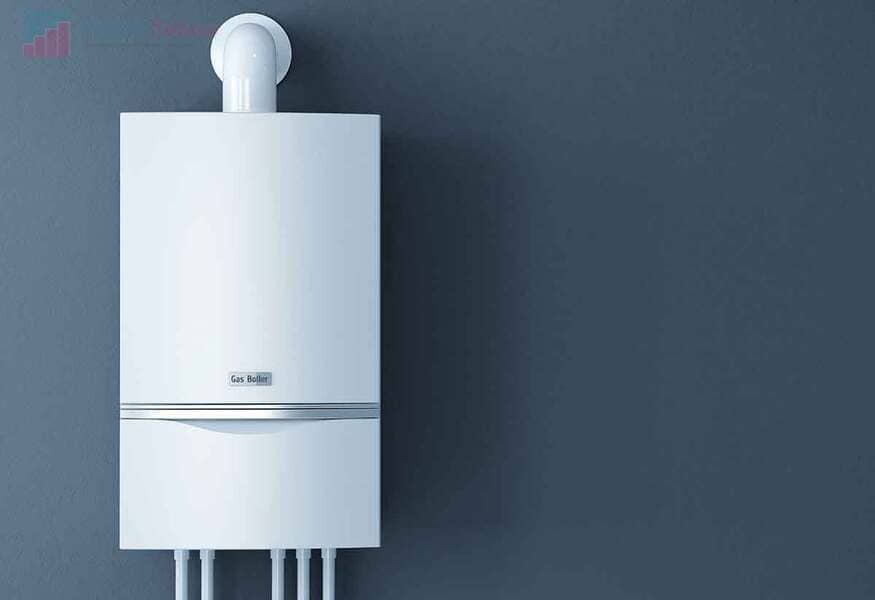

Настенные занимают меньше места, но поскольку они не могут иметь большой вес, им присущи особенности:

  1. мощность ограничена. Самый мощный рассчитан на отапливаемую площадь в 200 м2;
  2. применяется легкий стальной теплообменник. Это недолговечный вариант, поскольку сталь легко корродирует, и в конструкции имеются слабые места в виде сварных швов. Кроме того, в таком теплообменнике используются трубки малого диаметра, что увеличивает вероятность засорения.

У напольных моделей ограничений по весу нет, потому мощность может быть любой, а теплообменник используется литой чугунный, отличающийся прочностью и долговечностью.

Конвекционные и конденсационные

В первых, усвоение тепла происходит обычным способом, вторые более экономичны: они усваивают еще и теплоту содержащегося в дымовых газах водяного пара. Но конденсационные котлы работают только с низкотемпературными системами. Это либо СО, оборудованные огромными радиаторами, либо «теплые полы».

С открытой камерой сгорания и закрытой

В первом случае камера сообщается с помещением, что влечет за собой следующее:

  • требуется организация вентиляции;
  • приходится строить вертикальный дымоход по всем правилам (высота не менее 5 м);
  • есть опасность поступления угарного газа в помещение.

Закрытая камера от помещения изолирована, воздух подсасывается вентилятором снаружи. Им же откачивается дым, потому дымоход можно выводить в любом направлении, хоть и полностью горизонтально. Дымоход и воздуховод совмещены в одной коаксиальной трубе.

Недостаток этого решения — энергозависимость.

Энергозависимые и независимые

Вторые не нуждаются в электроснабжении. Они не обладают возможностями котлов с электроникой (программирование, погодозависимая автоматика, удаленное управление), но являются незаменимыми в регионах с частыми перебоями в электроснабжении.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
