Двухконтурные твердотопливные котлы: Преимущества и недостатки твердотопливных котлов и их строение

Принцип действия отопительной техники данного вида

В различных материалах уже много было сказано о том, на чем базируется принцип действия отопительной твердотопливной техники длительного горения. Достигаемый эффект обязан принципиально иному способу горения топлива в камере сгорания. За счет многоступенчатого процесса горения, обеспечивается полное выгорание топливной массы, загруженной в котел. При этом выделяется в большом количестве древесный газ, который и выполняет основную работу по нагреву теплоносителя.

*Принцип действия котельного оборудования относительно понятен, разберемся, как работает двухконтурный автономный котел твердотопливный в домашних условиях. Рассмотрим его основные функции. Наличие в системе двух контуров обеспечивает отопление в доме и ГВС. В первом контуре циркулирует котловая вода, которая расходится по всей трубопроводу, снабжая теплом радиаторы отопления. Второй контур предназначении для отвода отработанного теплоносителя обратно в котел, для последующего нагрева. Установленные на обоих контурах датчики – определители, чутко реагируют на малейшее изменение заданной температуры теплоносителя, давая сигналы на пульт управления. Соответственно автоматика приводит в действие механическое устройство, регулирующее поток воздуха в камере сгорания нагревательного прибора.

Как устроен водогрейный контур котла?

Классический (одноконтурный) котел, нагревающий теплоноситель только для системы отопления состоит из следующих конструкционных элементов:

  • Топки – камеры сгорания дров, угля, пеллет или торфа.
  • Зольника – бункера для сбора твердых отходов процесса горения.
  • Дымохода – воздуховода для отвода газообразных продуктов горения.
  • Рубашки – заполненного водой теплообменника, встроенного в топку.

Теплоноситель подается в «рубашку», аккумулирует энергию сгоревшего топлива и переносится к радиаторам, обогревающим квартиру.

Водогрейный (двухконтурный) котел помимо вышеупомянутых элементов конструкции содержит «в себе» еще один теплообменник – змеевик или накопитель системы горячего водоснабжения. Второй теплообменник подключают к холодной ветви водопровода, получая «на выходе» порцию горячей воды.

При этом практикуется две варианта размещения и подключения водогрейного контура:

  • Схема проточного нагрева, когда в основную рубашку монтируется змеевик водогрейного контура, питаемый энергией теплоносителя системы отопления. Холодная вода движется по змеевику и нагревается до приемлемой температуры – 40-45 градусов Цельсия. Основной недостаток подобной схемы – малая производительность. В этом случае контур горячего водоснабжения нагревает не более 6-8 литров жидкости в минуту.
  • Схема накопительного нагрева, когда в основную рубашку или дымоходный канал встраивается бойлер – бак с водой, нагреваемой тем же теплоносителем системы отопления или горячим воздухом. Холодная вода из водопровода подмешивается к содержащейся в бойлере жидкости по мере расхода горячей воды. Причем температура воды в бойлере может подняться даже до 90-95 градусов Цельсия. Поэтому в данном случае контур горячего водоснабжения способен «выдать» достаточно объемную порцию воды, превышающую объем бака в 2-3 раза. Однако на постоянный разогрев бойлера придется потратить часть тепловой мощности котла, что приведет к перерасходу топлива.

Поэтому при выборе модели котла с ГВС контуром покупателю придется сопоставить собственные потребности с конструкционными особенностями «генератора» тепла и горячей воды.

Выбираем котел с контуром горячего водоснабжения – советы покупателю

Обращайте внимание на тепловую мощность – эффективный водогрейный котел мощнее одноконтурного варианта нагревательного прибора на 20-25 процентов. Ведь часть энергии сгорающего топлива уйдет на обслуживание водяного контура

То есть, если вас утраивал 12-киловаттный одноконтурный котел, то для обслуживания систем отопления и горячего водоснабжения вам придется купить агрегат мощностью 15 кВт.

Обратите внимание на производительность водогрейного контура. Если вам не достаточно 2-2,5 литра в минуту – подумайте о приобретении котла с бойлером. Если у вас большая семья – сразу покупайте котел с бойлером или подумайте об установке теплового аккумулятора.

Подумайте о простоте обслуживания – периодичности чистки зольника и загрузке топлива. Не хотите проблем с тем и другим – покупайте твердотопливный котел длительного горения с водяным контуром или пеллетный теплогенерирующий агрегат с объемным бункером. Такие котлы нужно чистить раз в декаду (три раза в месяц). А продолжительность горения на одной загрузке топлива в этом случае доходит до 3-5 дней.

Обратите внимание на материал теплообменника и топочной камеры. При этом лучшим вариантом материала для ГВС теплообменника является медь или нержавеющая сталь. А вот топочную камеру, а равно и основной теплообменник лучше сделать из чугуна. Поскольку чугунный твердотопливный котел с водяным контуром прослужит вдвое дольше стального аналога — как минимум 30 лет.

При этом какую бы модель вы не выбрали, готовьтесь «выложить» за нее от 60 тысяч рублей и более. Водогрейные котлы – это недешевое удовольствие. Впрочем, альтернативное решение – одноконтурный котел + тепловой аккумулятор с функцией косвенного нагрева водопроводной воды – стоит еще дороже.

Критерии выбора

Несмотря на большой ассортимент изготавливаемых моделей, подобрать для своего дома котел с контуром ГВС нетрудно. Необходимо учитывать несколько основных особенностей, которые связаны с работой и конфигурацией оборудования:

  1. Наличие установленного ТЭНа — дополнительного обогревательного устройства в качестве запасного источника тепла. После сгорания топлива тепловой носитель со временем охлаждается. На обратку монтируется специальный датчик, фиксирующий изменения, он подключен к ТЭНу. После охлаждения жидкости ниже заданной температуры автоматически срабатывает включение ТЭНа, и поддерживается требуемый температурный показатель нагрева воды. Когда заново растапливается котел, нагревательный элемент автоматически выключается.
  2. Вид теплообменника. Предлагается чугунное и стальное оборудование. Последний вариант дешевле примерно в два раза, имеет незначительную массу и хорошую стойкость к разнице температур на подающем и обратном контуре теплоносителя. К минусам относится относительно небольшое время эксплуатации, не более 20 лет. Минимальное время работы чугунного оборудования составляет 50 лет. Чугунные модели характеризуются высокими теплотехническими показателями, в отличие от стальных устройств.

Правила расчета мощности

Расчет традиционного одноконтурного оборудования производится по формуле 1 кВт = 10 м². Вычисления позволяют подобрать примерное значение мощности и могут использоваться для комнат с высотой не больше 2,8 м. Котел с контуром для ГВС должен рассчитываться с учетом затрат на нагрев воды.

Для дома площадью 150 м² расчет производится так:

  1. Только для отопительной системы требуется котел мощностью 15 кВт.
  2. Для обогрева ГВС требуется дополнительная мощность, которая равняется 50% от общего КПД котла.
  3. Для дома на 150 м² необходим котел мощностью 22−25 кВт. Округление в показателях производят в бо́льшую сторону. Если у компании-изготовителя нет 22 кВт котлов, то нужно выбрать устройство на 25 кВт.
  4. Установленный ТЭН не применяется в качестве главного источника отопления и используется лишь для периодической эксплуатации.

Точные подсчеты с учетом вероятных тепловых потерь производят с помощью специального калькулятора.

Выбираем материал теплообменника твердотопливного котла для частного дома

  1. Чугунный. Это секционная конструкция и потому каждая отдельная секция может быть легко заменена в случае выхода из строя. Также, такой разборный вариант твердотопливного котла для частного дома удобнее при перевозке, обслуживании, монтаже, в случае починки при разгерметизации. Чистить такие приборы можно реже, так как в процессе эксплуатации чугун покрывается в основном сухой ржавчиной, а влажной коррозии он подвергается намного медленнее, чем сталь. У них выше показатель тепловой инерционности, то есть они дольше греются, но вместе с тем и значительно медленнее остывают. Основным и достаточно серьёзным недостатком считают их неустойчивость к резким сменам температур. Если в горячий, не успевший остыть теплообменник из чугуна попадёт холодная жидкость, такой термический удар может вызвать появление трещин и ваш котел попросту лопнет. Поэтому, нужно быть очень внимательным при использовании и избегать большой температурной разницы между обратной и подающей линиями.
  2. Стальной. Это цельный моноблок собранный и сваренный в промышленных условиях. Такой твердотопливный котёл для частного дома не разбирается, поэтому с очищением и обслуживанием могут возникнуть ряд проблем, хотя специалисты с ними вполне справляются. Стали не страшны, как чугуну, температурные перепады — это металл значительно эластичней, потому выдерживает даже подпитку холодной водой в обратную линию. Благодаря такой стойкости к термическим ударам в оборудовании со стальными теплообменниками широко используется автоматика. Несмотря на то, что температурные перепады переносятся хорошо, злоупотреблять ими всё-таки не стоит. Ведь если они большие и происходят достаточно часто, то могут появиться в местах, ослабленных сваркой трещины. При повреждениях, проедающей стенки ржавчине, большом отложении солей, прогорании весь аппарат приходит в негодность, так как заварить его скорее всего не получится и тут нет секций, которые можно легко заменить. Что касается самой работы, такие твердотопливные котлы быстрее нагреваются, но и остывают тоже за меньшее количество времени.

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

  • топочную камеру;
  • теплообменник;
  • регулятор тяги;
  • колосники;
  • дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

  • сварочный аппарат;
  • электрическая дрель;
  • угловая шлифовальная машина;
  • набор отверток, ключей;
  • пассатижи;
  • молоток;
  • угольник.

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

  1. Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
  2. Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
  3. Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
  4. Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.

Лучшие известные производители и модели: характеристики и цены

Каракан 16ТПЭВ 3 16кВт

Популярный в сельской местности двухконтурный котел, использующий любое твердое топливо. Прежде всего приобрел популярность благодаря глубокой топке, позволяющей использовать дрова длиной до 50 см и варочной поверхности. Для котлов классического горения имеет достаточный КПД 75%, горячей воды производит 250 л/час. Подготовка санитарной горячей воды осуществляется с помощью встроенного ТЭНа мощностью 9 кВт. При работе на отопление котел абсолютно энергонезависимый, с механическим управлением посредством терморегулятора. Масса агрегата составляет 120 кг.

Стоимость: 25 000-27 000 руб.

Dragon Tа-15 Гв

Один из лучших двухконтурных твердотопливных котлов для отопления частного дома. Более совершенный, эффективный, практичный и удобный в обслуживании, но и гораздо более дорогой котел. КПД достигает 88%, достичь его позволило устройство топочной камеры с более долгим отводом газов, за счет чего теплообменником аккумулируется больше тепла. Также из особенностей стоит отметить немалый объем топки – 60 л, производитель заявляет о 6-10 часах горения одной закладки. На практике это действительно так, но при использовании в качестве топлива угля с низкой зольностью.

Конструкцией дверцы предусмотрена доустановка жидкотопливной горелки, однако делать мы это советуем лишь в крайнем случае: эффективность сжигания газа, дизельного топлива или отработки в большой камере сгорания твердотопливного котла будет крайне низкой. Владельцы также отмечают чугунную колосниковую решетку. Недостатком является лишь крайне высокая цена.

Стоимость: 53 500-62 000 руб.

Wirbel ЕСО СКB 20

Разработка Австрии, производство обычно в РФ. Еще более совершенная модель со сложным отводом газов, за счет чего аккумулируется больше тепла. Основным серьезным отличием является организация второго контура посредством встроенного в основной контур накопительного бойлера на 65 и более литров, что позволяет всегда иметь в запасе определенный запас горячей воды, но снижает эффективность, если котел используется лишь для отопления дома. Также стоит отметить надежность теплообменника из толстой 5 мм печной стали, на практике других моделей такие теплообменники служат более 15-17 лет.

Единственными недостатками являются высокая цена и низкая распространенность, котел довольно сложно найти в продаже на территории РФ.

Стоимость: 63 000-66 000 руб.

Траян Т-15-2КТ

Котел полностью российского производства, отличается лишь большой топочной камерой на 80 л, в которую помещаются поленья до 55 см, что крайне практично. При этом имеет крайне компактные размеры. В остальном он не столь эффективный и технологичный как упомянутые выше модели, проигрывает аналогам по совокупности параметров. Несмотря на существующий спрос и распространенность модели, на наш взгляд, цены на нее завышены.

Стоимость: 47 000-58 000 руб.

Рейтинг в интернете относителен, но сравнение характеристик и цен дает представление о моделях и производителях.

Характеристика твердотопливных котлов

Очень часто котлы на твердом топливе устанавливают в загородных домах, где нет поблизости газоснабжения. Источником получения энергии в таких приборах служат дрова, уголь или прессованные древесные отходы.

Работать твердотопливные котлы могут на угле, дровах или пеллетах

Твердотопливная отопительная система имеет немало достоинств:

  • экономия – в качестве топлива можно использовать не только дрова, а и дешевые отходы деревопереработки – стружка, опилки;
  • безопасность – для отопительного процесса не требуется использование электричества;
  • экологичность – коэффициент сгорания топлива в котле составляет более восьмидесяти процентов, что позволяет снизить к минимуму образование золы и сажи;
  • долговечность – многие котлы имеют срок службы свыше пятнадцать лет.
    Использование твердотопливных агрегатов отопления имеет свои недостатки:
  • монтаж котла включает строительство дымохода с высокой тягой;
  • обязательное наличие отдельного помещения для отопительного прибора;
  • необходимость регулярной загрузки топлива;
  • потребность постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать котлы на твердом топливе для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене можно на сайте http://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Характерные показателиГазовый котелТвердотопливный котел
Уровень КПД Высокий – более 90% Средний – от 70% до 90%
Управление температурным режимом Оборудование максимально автоматизировано Не имеет приспособлений для поддержки температуры
Обслуживание Чистка котла осуществляется раз в год Необходимо регулярная прочистка дымохода и топки от золы, смол и сажи
Безопасность Функционирует с помощью электричества, существует возможность утечки газа, повышенный уровень выброса CO при сгорании Низкий показатель выделения CO, имеет защищенную конструкцию, работает без подключения к электросети
Дополнительные функции Выпускаются двухконтурные котлы, которые обеспечивают нагревание воды независимо от работы всей отопительной системы Некоторые модели котлов требуют дополнительную установку баков для нагрева воды
Подача топлива Газ поступает к котлу автоматически Требуется постоянная закладка топлива в топку – от двух до пяти загрузок в сутки

Многие газовые котлы можно устанавливать на кухне. Твердотопливные отопительные приборы требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

  • за счет пиролиза;
  • верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

  • угле;
  • древесине любого вида;
  • торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.

Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Чем выше КПД, тем ниже затраты на эксплуатацию

Увеличение КПД твердотопливного котла

Есть несколько способов позволяющих сделать работу котла продуктивной, независимо от вида топлива или габаритов. Следует принять к сведению простые советы:

  1. Для сохранения температуры газов, в дымоход устанавливают ёмкость с водой. Конечно, такая мера временная, придётся несколько раз доливать воду, так как она имеет свойство испаряться, но в особо морозные дни секрет пригодится как никогда.
  2. Трубы или змеевик теплообменника смогут отдавать тепло и быстрее нагреваться в том случае, если диаметр небольшой – до 3 см. Но и преуменьшать нельзя, иначе большие температуры способны вывести тонкий теплообменник из строя.
  3. После того как котёл прекратил гореть и угли превратились в ярко-красные, без прожилок синего пламени, задвижку дымохода можно прикрыть. Это избавит владельца от ночного бдения за агрегатом, и сохранит тепло до утра.
  4. Если двухконтурный твердотопливный котёл длительного горения, цена которого невысока, не предполагает в своей комплектации встроенного термометра для носителя, его следует приобрести и смонтировать самостоятельно – данные помогут настроить агрегат под экономичные оптимальные параметры.

Соблюдая эти рекомендации, добиться увеличения КПД несложно. Даже если агрегат небольшой или ограничен в функциях.

Станислав Загребин

Автор публикаций на 1Drevo.ru с темами: Мансардные окна | Размер бани | Клееный брус | Дом из оцилиндровки | Баня из оцилиндровки | Оцилиндрованный брус | Пиролизный котел | Электроотопление | Баня с верандой | Отделка калиброванного бруса | Финский коттедж | Дома от производителя | Наружное утепление дома | Каркасный дом и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Отличия отопления одно- и двухэтажного частного дома

Двухконтурный газовый котёл для отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Какой выбрать газовый котёл отопления для дома Одноконтурные котлы отопления электрические

Лучшая автономная канализация для загородного дома

Отопительно-варочная печь из кирпича с водяным контуром

Тепловые насосы для отопления дома: принцип действия

Автономная канализация в частном доме — устройство и прокладка

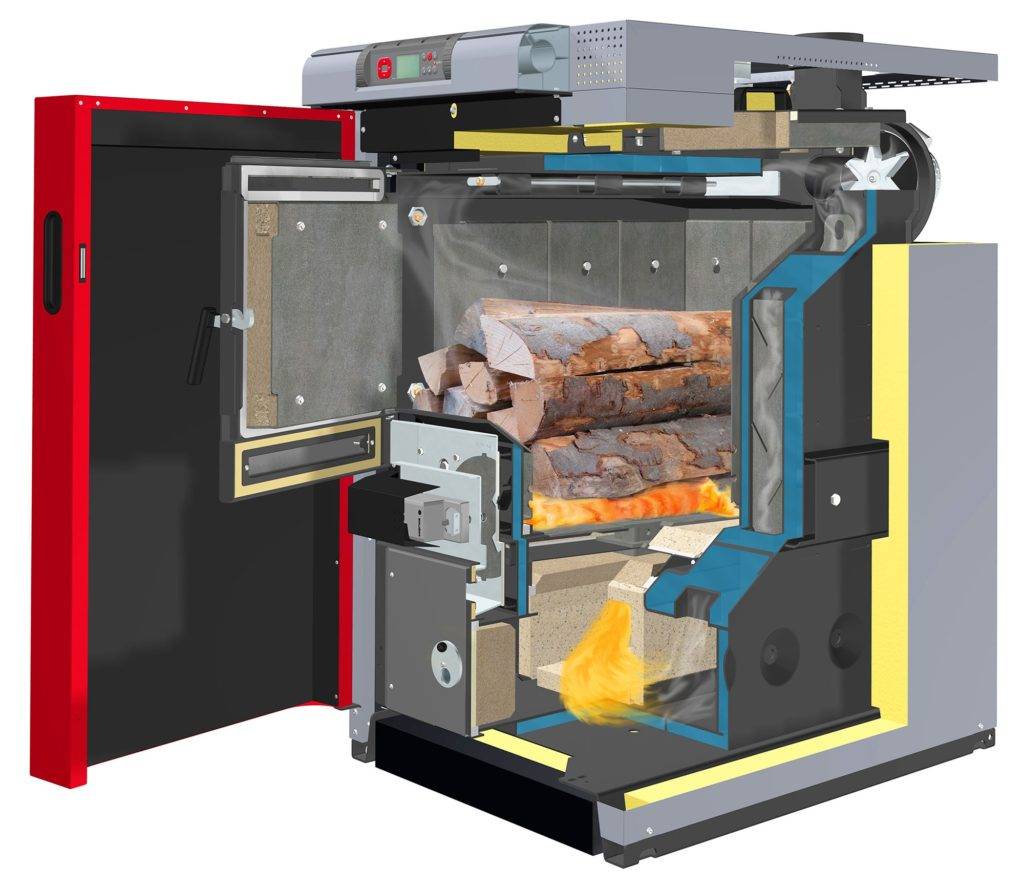

Конструкция устройства

Схема ТТ котла

В состав конструкции любого ТТ котла с двумя контурами входят:

  1. теплоизолированный корпус;
  2. топочная камера;
  3. зольник;
  4. основной теплообменник;
  5. дополнительный теплообменник;
  6. выходная дымовая труба с заслонкой;
  7. приборы контроля и автоматики.

В зависимости от конкретной модели котел может дополнительно включать в свой состав:

  • газогенераторную камеру для сжигания пиролизных газов;
  • циркуляционный насос для основного контура системы отопления;
  • нагнетательные и вытяжные вентиляторы;
  • теплоаккумулятор для системы ГВС.

Топочная камера

Предназначена для загрузки и сжигания в ней различных видов твердого топлива.

Для этих целей отлично подходят экологически чистые топливные брикеты. О технологии производства для личных нужд мы подробно писали в этом обзоре.

Стенки камеры выполняются из толстой жаропрочной стали, чугуна или других подобных материалов. В передней части камеры имеется дверца для загрузки топлива. В нижней части расположена колосниковая решетка, сквозь которую удаляется зола и проникает воздух, необходимый для поддержания длительного горения топлива.

Зольник

Зольный ящик

Располагается под топочной камерой и предназначен для сбора золы, поступающей в него через колосниковую решетку.

В передней части зольника имеется дверца для удаления накопившейся золы и регулирования потока воздуха, поступающего в камеру сгорания. В некоторых моделях на дверцу устанавливается нагнетательный вентилятор, обеспечивающий принудительную подачу воздуха.

Основной теплообменник

Может быть выполнен в виде змеевика, находящегося над топочной камерой или в виде водяной рубашки вокруг камеры сгорания.

Он имеет выходной патрубок для подачи горячего теплоносителя к приборам отопления и входной патрубок для поступления остывшей воды из системы отопления. Некоторые модели содержат встроенный циркуляционный насос для принудительной подачи теплоносителя к приборам отопления.

Дополнительный теплообменник

Дополнительный теплообменник необходим для горячей воды.

Он тоже располагается над камерой сгорания и выполнен в виде змеевика, имеющего входной патрубок, по которому в теплообменник поступает холодная вода из системы водоснабжения и выходной патрубок для подачи нагретой воды в систему ГВС.

В некоторых моделях в корпусе котла дополнительно устанавливается емкость, в которой накапливается горячая вода и по мере необходимости поступает потребителям.

Выходная дымовая труба

Выходная труба котла

Служит для удаления дыма от сгорающего топлива.

Труба располагается в верхней части котла и соединяется с дымоходной трубой, выходящей на улицу. Внутри трубы устанавливается перекрывающая заслонка для регулирования силы тяги в дымоходе.

В некоторых моделях в выходной трубе дополнительно устанавливается вытяжной вентилятор.

Приборы контроля и автоматики

Они обеспечивают контроль и регулировку параметров работы котла, а также безопасность его функционирования.

В зависимости от модели котел может оснащаться различным набором устройств, регулирующих интенсивность сжигания топлива, температуру теплоносителя, контролирующих давление в трубопроводах и т.д.

В качестве примера предлагаем вашему вниманию обзор устройства для GSM управления котлом. Оно позволяет дистанционно запускать и останавливать работу котла.

Увеличение КПД твердотопливного котла

Есть несколько способов позволяющих сделать работу котла продуктивной, независимо от вида топлива или габаритов. Следует принять к сведению простые советы:

  1. Для сохранения температуры газов, в дымоход устанавливают ёмкость с водой. Конечно, такая мера временная, придётся несколько раз доливать воду, так как она имеет свойство испаряться, но в особо морозные дни секрет пригодится как никогда.
  2. Трубы или змеевик теплообменника смогут отдавать тепло и быстрее нагреваться в том случае, если диаметр небольшой – до 3 см. Но и преуменьшать нельзя, иначе большие температуры способны вывести тонкий теплообменник из строя.
  3. После того как котёл прекратил гореть и угли превратились в ярко-красные, без прожилок синего пламени, задвижку дымохода можно прикрыть. Это избавит владельца от ночного бдения за агрегатом, и сохранит тепло до утра.
  4. Если двухконтурный твердотопливный котёл длительного горения, цена которого невысока, не предполагает в своей комплектации встроенного термометра для носителя, его следует приобрести и смонтировать самостоятельно – данные помогут настроить агрегат под экономичные оптимальные параметры.

Соблюдая эти рекомендации, добиться увеличения КПД несложно. Даже если агрегат небольшой или ограничен в функциях.

Станислав Загребин

Автор публикаций на 1Drevo.ru с темами: Мансардные окна | Размер бани | Клееный брус | Дом из оцилиндровки | Баня из оцилиндровки | Оцилиндрованный брус | Пиролизный котел | Электроотопление | Баня с верандой | Отделка калиброванного бруса | Финский коттедж | Дома от производителя | Наружное утепление дома | Каркасный дом и др.

Данная публикация была вам полезна?

Общий бал: 10Проголосовало: 1

Отличия отопления одно- и двухэтажного частного дома

Двухконтурный газовый котёл для отопления частного дома

Рекомендуем! — Энциклопедия Деревянные Дома — NEW

Узнать подробную и расширенную информацию по теме статьи Вы сможете из книги «Деревянные дома», в которой отражены все этапы строительства дома, начиная с закладки фундамента и заканчивая устройством кровли. Цена книги = 77 рублей.

Вас также могут заинтересовать и другие КНИГИ по строительству домов из дерева своими руками.

Рекомендуем еще записи по данной теме:

Альтернативное отопление дома: отопление дома без газа и электрокотла Расход дров на отопление дома: как можно сэкономить

Двухконтурные газовые котлы для отопления частного дома

Открытая система отопления с принудительной или естественной циркуляцией

Одноконтурные котлы отопления электрические

Как сделать вентиляцию на кухне и в санузле дома из бруса

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
