Особенности монтажа дымохода на крыше
При осуществлении монтажа из нержавеющей стали на крыше, необходим несколько иной подход и применение определенных материалов. Это необходимо для того, чтобы конструкция в дальнейшем, хорошо переносила различные погодные условия, минусовые и плюсовые температуры, в саму конструкцию не попадали загрязнения и инородные предметы. Правильный монтаж дымохода на крыше, позволит также избежать постоянной его чистки, накапливания копоти, сажи. Вентиляция и отвод будет осуществляться максимально правильно и корректно, в независимости от погоды, внешних воздействий, наличия, либо отсутствия ветра.
Для осуществления такого рода монтажа, перед проведением каких либо работ, необходимо получить официально заверенное разрешение от соответствующих органов;
Каждый стык и сруб находящийся внутри самого помещения необходимо дополнительно усилить, так что они были полностью герметичными;
Закрепляя дымоход на внешнюю стену, нужно соблюдать расстояние между каждым креплением и кронштейном
Оно не должно превышать двух метров;
При внутреннем монтаже, уделите особое внимание перекрытиям, которые также должны дополнительно закрепляться специальными фиксирующими элементами;
В качестве отверстия для вывода дымохода на крышу, необходимо использовать специально подготовленный короб, который рекомендовано предварительно утеплить и заделать все щели герметиком. Изготавливается такой короб также из нержавеющей стали;
- Короб должен закрепляться на толще перекрытия и может дополнительно декорироваться специальными пластинами;
- Дымоход должен проходить приблизительно по центру от расположенных основных балок и стропил;
- Отверстие на кровле имеет не круглую, а неправильную, либо прямоугольную форму;
- Сверху проводится полная гидроизоляция. Это нужно для того, чтобы атмосферные осадки и загрязнения не попадали внутрь;
- Сверху труба заканчивается так называемым «зонтиком» или «юбкой».
Пошаговая сборка дымохода в доме
Правильность работы котла во многом зависит от качественного монтажа дымохода.
Алгоритм сборки:
- К патрубку отопительного агрегата присоединяется тройник с конденсатосборником и ревизией.
- Вырезаются отверстия: в чердачном перекрытии круглое или квадратное, в крыше – овальное или прямоугольное.
- Труба наращивается до необходимой высоты. На уровне перекрытия на нее надевается потолочно-проходное устройство, которое крепят в перекрытии и заполняют теплоизоляцией. В проеме, вырезанном в кровле, дымоход также обязательно изолируют.
- После прохождения отверстия в крыше на трубу надевается специальная «юбка», которая нужна для защиты от протекания. Основание «юбки» закрепляют на кровле. Верхушку трубы оснащают дефлектором для защиты от дождя, ветра и засорения. Если кровля выполнена из горючих материалов, дополнительно устанавливается искрогаситель.
- Стягивают стыки хомутами и обрабатывают герметиком, при необходимости усиливают конструкцию, закрепляя ее кронштейнами внутри чердака.
Монтаж на улице
- Размечают место прохождения дымохода в стене и вырезают отверстие с учетом теплоизоляции.
- Соединяют проходную трубу с патрубком отопительного прибора и выводят дымоход на улицу. Изолируют место прохождения стены.
- Присоединяют к выведенной трубе тройник с капельником и ревизией.
- Наращивают дымоотвод вверх до нужной высоты, при необходимости каждые два метра фиксируют конструкцию кронштейном. Стягивают стыки хомутами, покрывают герметиком. К навершию трубы крепят коническую насадку – дефлектор.
- Покрывают дымоход защитным составом, чтобы не образовывалась ржавчина.
- Если конструкция выполнена из однослойных труб, изолируют по всей длине.
Как правильно установить оборудование
Любой рейтинг дымоходов для печей, газовых котлов и каминов окажется на практике бесполезным, если установить систему неправильно. Чтобы этого избежать, обращайтесь за помощью к профессионалам. Они учтут все особенности оборудования, выявят слабые места, сделают чертежи и составят проектную документацию. Только после этого можно будет приступать к монтажу дымохода! Причем сделать это можно и самостоятельно, главное – не допускайте следующих ошибок:
- Не экономьте на теплоизоляции. Качественные материалы берегут тепло и не обугливаются, что исключает риск пожара в доме.
- Откажитесь от вентиляционных стояков в системе дымоотведения. Многие стараются снизить свои расходы и заменяют специальные элементы обычными вентиляционными, что приводит к выходу из строя всей системы.
- Не вносите конструктивных изменений без консультации с экспертом. Любое изменение меняет характеристики всей системы, что крайне опасно для всех членов семьи.
Рейтинг лучших производителей дымоходов
Лучшие дымоходы для камина или бани – это изделия, произведённые проверенными компаниями
Поэтому обязательно обращайте внимание на бренд, под которыми выпущены трубы. К самым надёжным маркам относят следующие:
- Крафт. Новичок на рынке быстро завоевал любовь потребителей. Компания выпускает изделия только для внутреннего рынка и отличается высоким качеством.
- Вулкан. Компания возникла в конце прошлого века и выпускает трубы, разработанные в собственных лабораториях. Ассортимент достаточно широк и включает в себя дымоходы из котловой и других видов стали.
- Росст Ин. Московская марка, которая занимается выпуском качественной продукции из хороших материалов.
- Jeremias. В рейтинг дымоходов изделия данной немецкой марки включаются регулярно. Они выделяются интересным дизайном, уникальным по прочности сварным швом и качественными материалами.
- Термофор. Динамично развивающаяся марка. Она использует несколько видов материалов, включая сталь марки 439 для дымоходов с разными конфигурациями. У компании высокотехнологичное оборудование и хорошая репутация.
Гофрированные трубы
Гофрированная туба представляет собой некую «пружину» из железной проволоки, которая обмотана фольгой. Причем последний элемент крепится к основной конструкции по особой технологии. Стенка гофры достаточно тонкая.
Это придает трубопроводам из нее следующие особенности:
- дешевизну;
- гибкость;
- низкую стоимость установки;
- возможность монтажа вне сооружений;
- способность к растягиванию и сжатию;
- возможность обустройства старых газоходов из кирпича.
У данного типа стальных труб есть и свои минусы. Из-за слишком тонкой толщины стенок (до 0.1 мм) гофра характеризуется небольшим сроком службы. В среднем изделия этого типа можно эксплуатировать в течение десяти лет. Поэтому монтировать их внутри конструкций допустимо лишь в несгораемой оболочке. Необходимо обязательно обеспечить возможность замены таких труб.
Гибкий нержавеющий канал имеет высокое аэродинамическое сопротивление. Поэтому сила тяги в таких дымоходах ниже, чем в гладкостенных аналогах. Создавать газоход из данного материала можно только для обустройства старых кирпичных каналов. При этом следует помнить, что монтаж данной конструкции снизит проходное сечение прямоугольного трубопровода приблизительно двадцать пять процентов.
Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.
Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

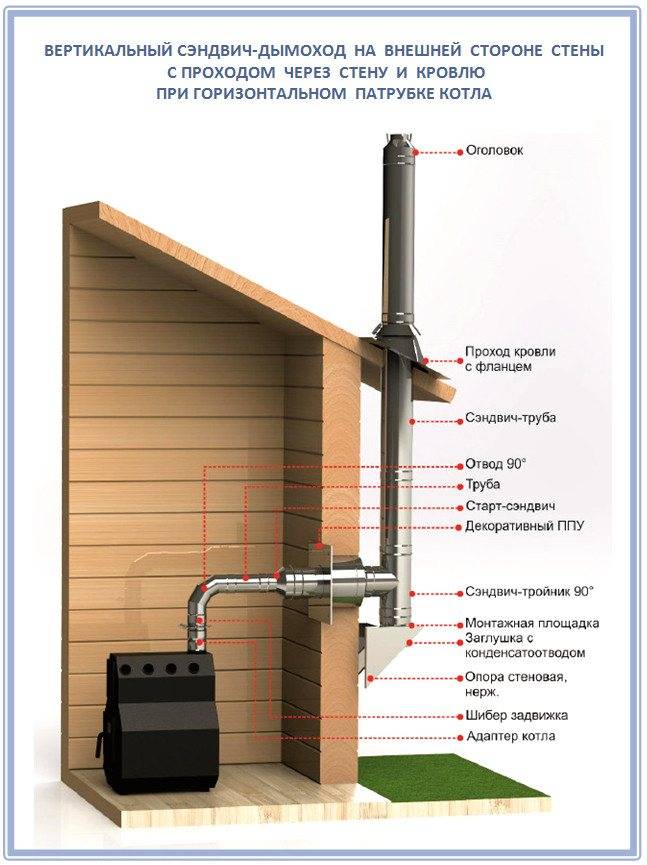

Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Многофункциональное изделие: дымоход из нержавеющей стали
Какое бы топливо ни закладывали в отопительное оборудование, для выведения продуктов сгорания нужен хороший дымоход. Практичным вариантом канала, через который печь избавляется от дыма, считают трубу из нержавеющей стали.
Достоинства дымовой трубы из нержавейки
Дымоходы из нержавеющей стали получили одобрение владельцев печей благодаря таким преимуществам, как:
- длительная эксплуатация,
- безукоризненная прочность стенок,
- простота монтажа,
- безопасность и увеличенная прочность,
- приемлемая цена.
Дымовая труба из нержавеющей стали гораздо крепче своего кирпичного аналога. Если на металлической поверхности никак не отражаются резкие перепады температуры, то кирпич к ним особенно чувствителен и может раскрошиться.
Дымоход из нержавеющей стали обладает массой преимуществ, главным из которых является прочный корпус
Больше всего впечатляет стойкость дымохода из нержавеющей стали к сырости. Труба из этого металла остаётся невосприимчивой к коррозии независимо от степени влажности воздуха в помещении.
Дымоход из нержавеющей стали представляет собой конструкцию из отдельных модулей, отчего его без проблем можно ремонтировать путём замены испорченной детали на новую. Монтаж этого дымового канала выполняют, используя специальные отводы. С ними инженерные системы и сооружения архитектуры перестают быть преградами для установки трубы на отопительное оборудование.
Тройники и колена из нержавеющей стали упрощают работу по сборке дымового канала
Монтируя дымовой канал из нержавеющей стали, можно без особых хлопот направить его в какую угодно сторону. Эта операция не потребует перестановки печи или камина.
Дымоход из нержавеющей стали можно собирать из горизонтальных, вертикальных и криволинейных элементов
Круглая форма трубы из нержавеющей стали препятствует загрязнению внутренних стенок продуктами сгорания топлива. Отсюда следует, что дымоход из этого металла не требует частой прочистки.
Описание дымохода из нержавеющей стали
Дымовой канал из нержавеющего металла может быть укомплектован по-разному, поэтому целесообразно рассмотреть все виды обсуждаемой конструкции.
Виды труб из нержавейки
Чтобы оборудовать печь дымоходом из нержавеющего металла, потребуется делать выбор между тремя вариантами:
однослойное стальное изделие,
Самый простой дымоход состоит из нескольких одностенных труб
Гофрированная труба из нержавеющей стали имеет спиралевидные гибкие стенки
Сэндвич-труба из нержавеющей стали состоит из двух труб разного диаметра, между которыми помещается утеплитель
Толщина однослойных дымовых труб может составлять от 0,6 до 2 мм. Покупка изделия не ударит по карману, но надо иметь в виду, что применение таких изделий допустимо не во всех случаях.
От приобретения однослойной трубы из нержавейки придётся отказаться, если здание с печью не изолировано от холодного воздуха. Из-за различия температур внутри и вне помещения будет наблюдаться перерасход энергоносителя. А образование большого количества конденсата может значительно сократить срок службы оборудования.
Дымоход из однослойной нержавеющей стали требует тщательного утепления дома
О двухконтурной трубе из нержавеющей стали говорят как о самой надёжной конструкции. Сэндвич-система способна хорошо функционировать, будучи смонтированной как внутри дома, так и за его пределами. Это заслуга промежуточного слоя изделия — негорючего материала, удерживающего тепло. Им может быть обычная минеральная вата.
Сэндвич-труба отлично удерживает тепло и поэтому может быть смонтирована снаружи дома
Гофрированная нержавеющая труба
На гофрированную трубу рассчитывают, если нужно создать дымовой канал с криволинейными переходами. Изделие, сделанное из гофрированной нержавеющей стали, без проблем работает, даже нагреваясь до 900 градусов. Оно хорошо выводит газы, образующиеся в результате сжигания топлива, и поэтому пользуется большим спросом.
Гофрированную трубу берут, зная, что обычное стальное изделие не сможет обеспечить необходимый изгиб канала
Труба из нержавеющего металла с гофрированием активно применяется при установке отопительного оборудования, в том числе газовых котлов.
Гибкость гофры предоставляет уникальную возможность монтировать трубу в помещении с балками. Препятствием для проведения этого изделия через крышу не станут даже уклоны потолочных перекрытий.
Гофрированная труба из нержавеющей стали изгибается как угодно и поэтому становится незаменимой в целом ряде случаеы
Многофункциональное изделие: дымоход из нержавеющей стали Дымоходы из нержавеющей стали. Достоинства, виды и характеристики стального дымохода. Инструкция по монтажу своими руками.
Чем промазывать дымоход из нержавеющих труб?
Все печные герметики можно условно разделить на следующие типы:
• на основе силикона или силиката;
• по составу компонентов на 1-компонентные или 2-компонентные;
• по стойкости субстанции к воздействию температур на температуростойкие или жаропрочные.
Силиконовые герметизирующие средства самые применяемые в печном деле благодаря своей эластичности и высокой прочности, приобретаемой после полимеризации состава. Они сохраняют первоначальное положение элементов конструкции при возможной деформации под воздействием высоких температур.
Силикатные герметики называют часто «жидким стеклом», они обладают высокими адгезионными свойствами и проявляют высокую жаростойкость на высокотемпературном объекте. В сочетании с примесями стекловолокон создается устойчивый к усадке и расширению дымонепроницаемый слой.
Однокомпонентные герметики по определению состоят из 1-го компонента, поэтому не требуется смешивать ингредиенты перед проведением герметизации. Продукт пастообразной консистенции выдавливается из эргономичной пластиковой тубы с концевым наконечником. Простоту применения средства высоко оценили владельцы частных домовладений, испытывающие частую потребность в герметизации стыков.
Двухкомпонентные составы необходимо предварительно подготовить, смешав основное вещество с катализатором в пропорции, указанной в инструкции. При этом продукт должен использоваться сразу после замешивания и хранению не подлежит. Такой композит не подходит для герметизации стыков своими руками и обычно применяется профессиональными печниками.
Термостойкие составы (Makroflex TA 145, «Гермент высокотемпературный») и автомобильные аналоги подходят только для внешних поверхностей с температурой нагрева не более 315–350 °C. Жаропрочные герметики (Penosil Sealant, Soudal +1500 °C) применяют даже в камере сгорания котла, поскольку выдерживают температуры 1100–1600 °C, в том числе при максимальной t °C в течении 1–2 часов. При отсутствии печных составов они с успехом заменяются герметиками для глушителей автомобилей с идентичной термостойкостью.
Монтаж дымохода из нержавейки
Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.
Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.
Герметик для дымоходных систем
При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).
Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно
Но, если таковых нет, их несложно изготовить и самостоятельно.
Самостоятельно изготовленный короб для прохода через перекрытие
По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.
Он же, установленный в нужное место
Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.
Сверху и снизу можно закрыть пластиной
На кровле – несколько другой подход.
Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.
Вырез в кровле под дымоходную трубу
Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.
Монтаж прохода через кровлю
- В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
- Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.
«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй
Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.
Герметизация дымохода из нержавейки
Отопительная установка любой загородной недвижимости состоит из отопительного элемента (печь, камин или плита) и системы отвода дымовых газов. Дымоход относится к системе отвода угарных газов в атмосферу и является связующим звеном между сжигающей установкой и дымовой трубой. В процессе эксплуатации отопительной коммуникации внутри дымохода поднимается очень высокая температура более 700°C. Под воздействием нагревания, трубы деформируются. Происходит искажение всей конструкции дымохода, появляются разрывы и трещины.
Движение дымовых газов дымохода нарушается. Угарный газ начинает проникать во внутрь жилого помещения и оседать на поверхности труб. Проживать в таком помещение становиться не возможным. Скопление сажи на трубах провоцирует образованию конденсата и может быть источником возгорания дымовой трубы.
Требования к материалу дымохода по нормам СНиП
Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.
Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.
Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.
Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.
Требования к помещению, в котором располагается газовое оборудование
Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.
Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.
В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.
Требования к дымоходам газовых котлов соответственно нормам СНиП
Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла
Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.
При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.
При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.
Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.
Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.
Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.
Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.
Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.
Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.
В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.
Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.
Требования к соединительным частям по СНиП
Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.
Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.
Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.
Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.
Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.
После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.
