Дымоход для камина: схемы устройства, виды, размеры, какая лучше, монтаж и установка трубы своими руками

Можно ли подключать камин к дымоходу из керамики

Каминные дымоходы из керамики обеспечивают устойчивую тяговую силу и практически полное отсутствие конденсата. Главной задачей системы дымоотведения является удаление продуктов сгорания в полном объеме, а также предотвращение попадания дыма и запаха гари в помещение. Керамические дымоходы с успехом справляются со всеми этими задачами.

Не всегда подключение керамической трубы будет лучшим решением. Мнения специалистов относительно выбора системы дымоотведения, в зависимости от типа используемого топлива, следующие:

  • Газовые камины – для данного оборудования характерным является продуцирование дымовых газов низкой температуры. Оптимальным решением при эксплуатации газового камина является выбор утепленной сэндвич-трубы.
  • Угольное оборудование – в процессе сжигания угля выделяется большое количество тепловой энергии. Система дымоотведения, подключаемая в этом случае должна выдерживать постоянный нагрев в 600°С и кратковременный (при горении сажи) до 1000°С. Кирпичный дымоход соответствует всем этим требованиям, но имеет один недостаток – незначительный срок эксплуатации. Предпочтение следует отдать подключению камина к керамическому дымоходу в керамзитобетонных блоках.
  • Дровяные камины – в процессе горения дров выделяется так называемый «белый дым». В результате продуцируется большое количество конденсата, даже при утепленном дымоходе. Труба, используемая для отведения дыма должна быть кислотоустойчивой, способной выдерживать высокий нагрев. По этим свойствам, керамические трубы для каминных дымоходов являются оптимальным решением.

Плюсы и минусы керамического дымоотвода у камина

У керамических труб, как и у других систем дымоотведения, имеются свои положительные и отрицательные стороны, которые необходимо учитывать при выборе. В качестве преимуществ можно выделить:

  • Хорошая теплоизоляция – керамическая труба быстро нагревается и долго остывает. Нагрев выше точки росы осуществляется в считанные минуты, независимо от времени года и наличия температурных осадков.
  • Гладкая внутренняя поверхность – характеристики трубы обеспечивают стабильную тягу. Отсутствие шероховатостей – причина, по которой сажа практически не оседает на внутренней стенке.
  • Устойчивость к неблагоприятному воздействию – труба без потери герметичности выдерживает температуру в 1000°С. Нагрев до критичной температуры возникает в основном при возгорании сажи.
  • Длительный срок эксплуатации – керамические трубы способны проработать без потери технических характеристик в течение 40-50 лет.
  • Размеры и расстояния под керамический дымоход незначительны. Небольшие габариты позволяют установить систему даже в помещениях с ограниченной площадью.

В качестве минусов можно выделить:

  • Большой вес конструкции – труба из керамики, за исключением некоторых модификаций, заключена в блоки, что только увеличивает вес конструкции. Перед установкой потребуется сделать фундамент. В деревянных домах, а также в каркасных зданиях, рекомендуется использовать легкие блочно-керамические дымоходы. Конструкции облегченных труб можно устанавливать на деревянное основание или специально установленную монтажную площадку.
  • Высокая стоимость – по сравнению с сэндвич-трубой, стоимость конструкции выше приблизительно в два раза.
  • Сложная установка – монтировать керамические блоки дымохода необходимо крайне аккуратно. Стыки обрабатываются специальным герметиком. Блоки фиксируются с помощью жаростойкого клеевого раствора на основе глины. Обязательным является последующая отделка керамического дымохода плиткой или жароустойчивой штукатуркой.

Несмотря на свои недостатки, подключение керамической системы дымоотведения – это оптимальное решение. При условии грамотного и квалифицированного монтажа, можно нивелировать существующие недостатки.

Как прочистить от сажи

Безопасно и комфортно с камином в доме будет только при условии хорошей тяги в дымоходе. А это во многом зависит от его состояния.

Методов очистки для дымоходов существует несколько: есть и народные, которыми люди пользовались веками, и современные – по научным разработкам. К таким методам относятся:

Народный

В старину дымоходы чистили осиновыми дровами, которые способны образовать жар в топке до 1200С. Под таким воздействием сажа становится рыхлой и сгорает, а всё, что от неё остаётся, вылетает вместе с дымом в трубу.

Перед чисткой таким методом, нужно обязательно быть уверенным, что вашему дымоходу такие высокие температуры не навредят, так как избежать разрушения или пожара в случае, если дымоход, к примеру, треснет — будет сложно.

Ещё в старину пользовались другим методом очистки дымохода: сжигали высушенные картофельные очистки, при сгорании которых выделялись вещества, способные разрыхлить сажу, а потом она легко удалялась из прочистных отверстий. Но не всегда смогут помочь народные методы, и в случае сильного засора лучше обратиться к химии.

Химический

Сегодня в магазине печного хозяйства можно найти разные чистящие средства для очистки дымоходов. Это может быть порошок, таблетки, жидкость или специальные пеллеты, поленья и брикеты, которые просто помещаются в топку (хоть с дровами, хоть без них) и сжигаются. Подробнее о применении каждого из химических средств всё расписано в прилагающихся к ним инструкциям.

Самыми удобными из всех химических средств, очищающих дымоход, считаются именно очищающие брикеты. Ими камин протапливается в течение примерно двух часов, благодаря чему вещества, скрепляющие в дымоходе сажу, разрушаются, а оставшаяся мелочь выносится, как и дым, в трубу.

Если же в трубе был крупный засор, он упадёт вниз, а поэтому после обслуживания дымохода необходима ревизия всего пространства дымохода, для чего в нём имеются специальные дверцы.

Механический

Этот метод самый эффективный и справится с самым серьёзным засором, который произошёл из-за сильного сужения просвета или из-за того, что в трубу попал какой-то мусор.

Химия тут может оказаться неспособной что-либо изменить.

А эксплуатировать такой камин опасно не только для здоровья, но и для жизни – все отложения, образовавшиеся внутри дымохода, могут загореться, из дымохода может вырываться не только дым, а ещё и искры, и даже огонь.

Если погода сухая, существует большая вероятность пожара, так что если тяга отсутствует, а помещение стало наполняться дымом, потребуется механическая прочистка дымохода с использованием специальных инструментов и приспособлений.

К приспособлениям, предназначенным для механической очистки дымохода для камина от копоти и сажи относятся специальные скребки, щётки, разные по размеру и по конфигурации ёршики, грузы в виде ядер, чтобы пробить плотный засор.

Всё это есть в продаже, но многое и самому можно сделать.

Часто чистить дымоход, может, и не нужно, но если налёт сажи внутри дымохода превышает 2 мм, значит, пришло время поработать трубочистом.

Диаметр дымохода для камина

С каждым годом возрастают требования к экологичности и энергосберегающим свойствам отопительного оборудования, а это в свою очередь приводит к разработке все более совершенных агрегатов, которые позволяют отопить дом с использованием меньшого количества топлива. Таким образом, ужесточение требований к конструкции дымоотводящих каналов весьма оправдано.

Современные каминные дымоходы должны отвечать требованиям следующих критериев:

  • Прочность и долговечность стоят на первом месте, так как дымовые трубы должны выдержать высокие температуры и при этом сопротивляться действию конденсата и агрессивных кислот.
  • Аэродинамика. Элементы трубы должны обеспечивать наиболее свободный проход воздуха от камина наружу. Так, оптимальным считается круглое сечение трубы дымохода, так как оно беспрепятственно пропускает воздух вверх. Трубы прямоугольного сечения создают внутри локальные вихри и сопротивления, что сказывается на качестве дымоотведения.
  • Простота в обслуживании. Чем более гладкая внутренняя поверхность трубы, тем меньше она подвержена образованию отложений копоти и грязи. Такие трубы реже требуют капитальной чистки, при которой используется средство для чистки дымоходов.
  • Устойчивость к коррозии и эрозии. В продуктах горения имеются кислоты, которые вместе с влагой могут разъедать металлические трубы и швы кирпичной кладки. Во избежание этого, материал дымохода должен быть качественным и устойчивым к различного рода агрессивным веществам.

Какой дымоход лучше, кирпичный или металлический?

На этот вопрос вам никто не даст однозначного ответа. Главное – это высота и размер дымохода. Минимальный его размер – от 5 м. Если сделать его коротким, велик риск образования обратной тяги и выхода отработанных газов в помещение.

Независимо от материала, если на улице будет теплее, чем в помещении, тяга станет слабее или вообще исчезнет при нагреве уличной части больше чем воздух в доме.

На кирпичный или металлический дымоход и уровень тяги в них оказывает негативное влияние даже рядом стоящие деревья или склоны гор. Ветер создает подпор, и тяга может значительно понизится.

Чрезмерный поток воздуха в топке тоже не принесет печи нормальные условия эксплуатации. Такой напор может вызвать сильный разогрев деталей печи и их деформацию. И тепло будет попросту выдувать из топки, оно не будет успевать нагревать стенки топки.

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.

Монтаж стеклянного дымохода

Стеклянная конструкция дымохода является наиболее дорогим и сложным вариантом. Она прекрасно вписывается в любой интерьер, устойчивая к коррозийным процессам, легко переносит нагревание и воздействие влаги, что можно считать несомненными «плюсами» стеклянных конструкций дымоходов для каминов.

Стоимость стеклянного дымохода высокая, однако, он прекрасно смотрится в доме и имеет отличные эксплуатационные характеристики. Не рекомендуется самостоятельно выполнять монтаж таких конструкций – лучше пригласите для этого профессионалов.

Существует еще один важный параметр – появление хорошей тяги. Хорошая тяга может быть, если канал дымохода по возможности сделать строго вертикально с максимально гладкими и герметичными стенами.

Установка дымохода

Для каждого дымохода порядок монтажа, сборки и крепления решается индивидуально:

  • при строительстве кирпичной дымоотводящей конструкции требуется фундамент, соблюдение правильности расположения рядов кладки. Важен состав раствора, необходима швабровка, оголовок и иногда дымник;
  • для керамического дымохода нужен фундамент, надежное крепление модульных элементов. При подключении потребуется ревизия с тройником;
  • установка дымохода из нержавейки нуждается в креплении и кронштейнах, используются отводы, чтобы обеспечить уклонение канала от вертикали. Выполняется устройство проходов, идущих сквозь перекрытия и кровлю, также необходимы оголовок и дымник.


В процессе строительства при решении вопроса как сделать дымоход для камина, не следует забывать о тепловом расширении материалов, возникающем при эксплуатации.

Блочные керамические дымовые трубы

Так, установка каминов и дымоходов иногда осуществляется при помощи специальных блочных керамических труб. Технические характеристики блочных керамических дымоходов. Каналы вентиляции этих дымоходов представлены блоками, выполненными из бетона малого веса. На сегодняшний день существует широкий выбор образцов, и каждый сможет подобрать для себя нужный по высоте и размеру.

Соединяют эти блоки при помощи вертикального армирования, а внутрь помещают трубу из керамики и теплоизоляцию, представленную негорючими материалами. Вариантов по изготовлению керамической трубы может быть несколько, все зависит от производителя, который рекомендует применять ту или иную технологию к конкретному образцу. Поэтому единой системы устройства нет.

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Виды дымоходов

Два основных подвида – это внутренние и внешние. За исключением кирпичных, которые обустраиваются только внутри, все остальные универсальные, подробней о них ниже. Устройство дымоходов для твердотопливных печей, котлов должно соответствовать определенным требованиям. К примеру, для каждого типа существуют свои требования по высоте, температуре

Особое внимание уделяйте расчету высоты. Современный системы могут предоставить широкий выбор разновидностей из самых разных материалов

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки

Итак, виды:

Отличия могут касаться стоимости, устойчивости к температуре, долговечности, процесса монтажа и установки. Итак, виды:

  • Кирпичные
  • Стальные
  • Керамические
  • Сэндвич панели

Дымоход из кирпича

Кирпичный, зачастую обходится гораздо дешевле, чем более современные системы. Но, несмотря на относительную дешевизну, сопутствующие растраты могут оказаться немного выше. К примеру, под кирпич нужен тяжелый фундамент, навыки по укладке (самостоятельно выложить кирпичный дымоход для котла, печи на твердом топливе сложно). Следует использовать огнеупорный кирпич, с маркировкой не меньше М125, раствор можно использовать самый обычный, к нему особых требований нет. Учитывайте особенность, как правильно класть кирпич, стенки не должны быть меньше 120 мм.

Выводящий канал должен быть выстроен из расчета размера кирпича и его кладки, к примеру, сечение 140*140 мм соответствует 1⁄2 * 1⁄2 кирпича

Обратите внимание, те участки, которые проходят через не отапливаемые помещения, должны быть утеплены и тщательно за герметизированы. Кирпичные дымоходы отлично подходят только для котлов на твердом топливе, для них обязательно нужно поддерживать высокую температуру выводящих газов

Дымоход из стали

Может быть изготовлен, как из черной стали, так и с «нержавейки». Несмотря на более высокую стоимость второго типа, его рекомендуется устанавливать и производителями печей. Для всех дымоходов подобного уровня, характерны преимущества:

  • гладкость стенок;
  • универсальность;
  • возможность установки даже после финальной отделки дома;
  • долговечность, даже с высоким КПД;
  • отсутствие завалов.

Дымоход из сэндвич-панелей

Построить дымоход для твердотопливного котла своими руками реально и с относительно новых сэндвич конструкций. Такая система подразумевает наличие двух стальных труб, которые вставлены друг в друга, а между ними установлен термоизоляционный слой. Во время эксплуатации именно теплоизоляция принимает на себя все нагрузки и перепады температур, позволяя избегать образования конденсата. Наиболее оптимальным считается использование таких типов дымохода, в деревянных домах, где высокое положение отведено пожарной безопасности.

Керамический дымоход

Твердотопливный котел может функционировать в паре с керамическим отводом. Состоит он из труб, для которых использовался специальный огнеупорный материал, с дополнительной термоизоляцией. Материал невероятно устойчив к перепадам температур, а также к воздействию агрессивных сред. Кроме того, подобные конструкции оказались наиболее долговечными в плане использования без очистки и ремонта. Подбирая трубы, нужно ориентироваться на определенные требования, такие как температура отводящих газов. Для твердотопливных источников нужно использовать трубы с допуском 650 градусов.

Важное условие при эксплуатации подобных систем, за счет внешней теплоизоляции, особую роль играет вентиляция и проветривание. Они достаточно сильно вбирают влагу, поэтому позаботьтесь об этом заранее и продумайте надежную систему, чтобы воздух не застаивался

Иначе срок службы может значительно сократиться

Иначе срок службы может значительно сократиться.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Основные параметры и характеристики дымохода

Толщина стенок . Если кирпич имеет стандартные размеры, то будет достаточно труб из керамики, стенки у которых 8-миллиметровой толщины. У дымовых труб, выполненных из стали-нержавейки, их толщина должна составлять 1 миллиметр. Часто для дымоходов печей-буржуек используют «черные» трубы, производимые из 2- миллиметровой жаростойкой стали.

Высота канала

. Тяга дымохода, а значит его функциональность, напрямую зависит от высоты трубы. Чем больше этот параметр, тем сильнее работоспособность камина. Специалисты определили, что высота дымохода не может быть менее 5-метровой отметки, иначе возникают трудности при розжиге камина, а при горении дров возможно задымление или создание обратной тяги. При этом, при очень большой высоте канала топливо сгорает слишком быстро, что снижает теплоотдачу камина.

Данный параметр следует определять в процессе проектирования, учитывая:

  • размеры топливника;
  • площадь поперечного сечения;
  • мощность топки;
  • высоту и расположение оголовка трубы относительно конька крыши.

Форма сечения. От нее зависит тяга в дымоходе. Считается, что лучшие динамические показатели имеют круглые трубы. На стенах прямоугольных и квадратных дымоходов сажи собирается меньше.

Внутренняя поверхность канала

. Она должна быть без трещин, неровностей и по возможности без шероховатостей, по причине этих дефектов в дымоходе снижается тяга.

Расположение канала. Дымовые трубы бывают:

  • насадными, их монтируют над камином, они являются его продолжением;
  • коренными или отдельно стоящими – канал дымохода находится сбоку от камина, как на фото, его устанавливают вертикально, для чего требуется отдельный фундамент;
  • стенными — канал располагается в стене здания.

По отношению к зданию трубы дымохода могут иметь наружное или внутреннее расположение.Обеспечение тяги

. Основное назначение, которое имеет дымоход для камина – это обеспечение эффективного вывода продуктов сгорания из топочной камеры. Для чего необходима тяга. Если она отсутствует, камином нельзя пользоваться. В зависимости от режима эксплуатации конструкции воздушные потоки и дымовые газы создают определенное направление, давление и интенсивность перемещения.

Если камин не работает, в дымоходе образуется естественная тяга. В случае обратной тяги газы и воздух направляются в помещение, а не выводятся наружу. Когда она недостаточна, камин сильно дымит (прочитайте: «От чего и почему дымит печь – выясняем причины, ищем решения, что делать»). При сильной тяге требуется больше дров, в то время как теплоотдача конструкции уменьшается, поскольку тепло покидает дом через трубу.

Высота оголовка над крышей. Существуют определенные строительные нормы, согласно которым оголовок должен возвышаться:

  • над плоской крышей на расстоянии не меньше 50 сантиметров;
  • при расположении трубы не дальше 1,5 метра от конька – не менее 50 сантиметров над ним;
  • когда труба находится на расстоянии 1,5-3 метра от конька – не ниже его;
  • если труба расположена на расстоянии больше 3-х метров от конька – выше линии, проведенной под углом в 10 градусов вниз к горизонту от конька.

Окончание дымохода . Спорный момент для специалистов и владельцев домов. Если канал сквозной, в него беспрепятственно попадают дождь и снег, хотя облегчается выход газов. Атмосферные осадки не смогут проникать в трубу, но тяга снижается и усиленно образуется конденсат. Флюгер, дефлектор и дымосос для камина на оголовке дымохода только реанимируют недостатки каминной конструкции. Можно сделать дымосос своими руками, что позволит сэкономить средства.

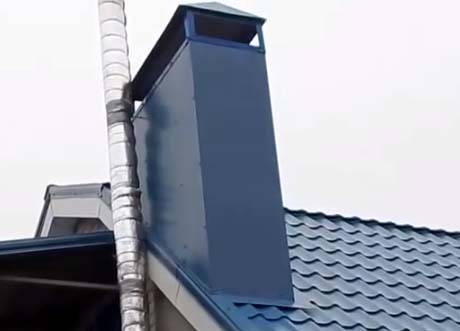

Наружная отделка

. Для облицовки дымохода используют материалы, устойчивые к атмосферным осадкам и другим природным явлениям. В холодное время года они должны выдерживать постоянное замораживание-оттаивание.

Термоизоляция

. Она необходима для снижения образования конденсата в канале дымохода и недопущения возникновения пожара, если поблизости расположены легко возгораемые объекты. Когда теплоизоляция дымохода выполнена в соответствии с требованиями, в конструкции будет обеспечена необходимая тяга, и дымовые газы не будут остывать преждевременно, благодаря чему не появляется конденсат.

Срок эксплуатации

Данный показатель зависит от того, насколько профессионально выполнена установка каминов и дымоходов и от условий их работы, включая своевременное техническое обслуживание

Немаловажное значение имеет вид используемого топлива и качество материалов, из которых изготовлены основные части конструкции. В действительности заявленная производителями долговечность их продукции сильно отличается (про

В действительности заявленная производителями долговечность их продукции сильно отличается (про

Конструкция и размеры

По своей конструкции дымоход – это установка в стене вертикального канала, высота которого от колосников до устья минимум 5 метров. При этом допускается незначительное отклонение по вертикали. Если дымоход будет слишком высокий, то тяга будет слишком большой и топливо будет сгорать слишком быстро, а на тепловой эффективности камина это отразится отрицательно.

В случае, когда в конструкции дымохода предусмотрено колено, устанавливают и тройник, иначе для того, чтобы почистить дымоход, его придётся полностью разбирать.

Каждый раз расчёт конструкции всего устройства будет зависеть от конкретного камина и конкретного здания, а потому имеет индивидуальные параметры:

  • диаметра трубы и её длины;
  • высоты и сечения короба;
  • мощности камина и инструкций от изготовителя;
  • количества и наличия комплектующих;
  • способов монтирования для всего устройства;
  • термозащита и противопожарная разделка;
  • использования проходов, связанных с перекрытием и крышей;
  • возвышения над кровлей и расположения по отношению к коньку крыши оголовка;
  • формы устья в канале и расположения каналов для дыма и для вентиляции в общей шахте;
  • тяги в канале и каких-то проблемных элементов всей конструкции, а также условий её эксплуатации.

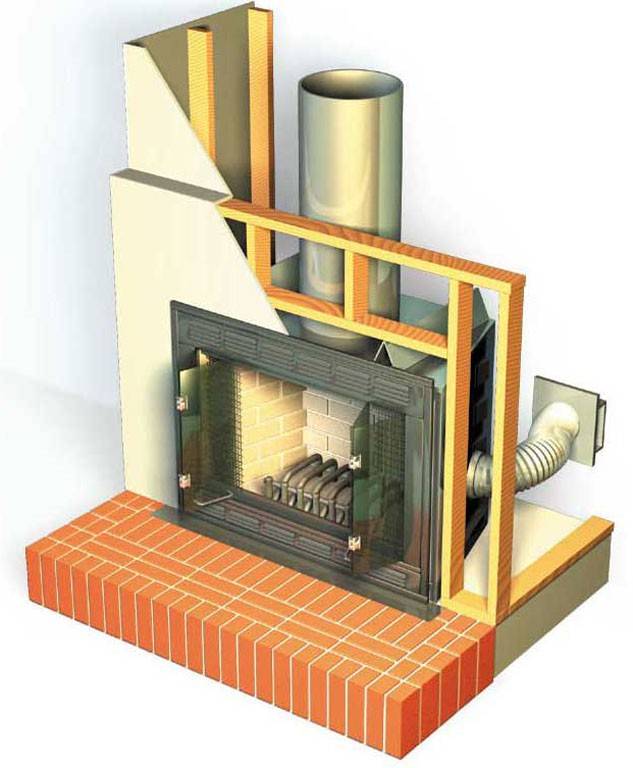

Как выполняется устройство дымохода для камина

Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:

Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора

Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.

Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).

Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами

Соблюдение допустимых отклонений по вертикали – также важный вопрос. Лучшую тягу способна обеспечить вертикальная труба, а ухудшают тягу большое количество наклонных или горизонтальных участков. Если дымоход не получается сделать прямым, то смещение по вертикали делается при помощи наклонных частей. Подключение камина к дымоходу предполагает наличие горизонтального участка, но его длина строго ограничивается 1 метром. Сумма всех участков со смещением с вертикальной оси по всей длине не должна быть большей, чем 2 м.

Требования к дымоходам

Ключевым требованием к устройству дымохода является правильный выбор сечения трубы и ее высоты

Другое важное условие – строго вертикальное расположение трубы и ее надежная герметизация, а при необходимости – теплоизоляция при установке рядом с несущей стеной

Требования к конструкции дымохода относятся как к внутренней его части, так и к наружной (той, где труба находится над поверхностью кровли).

К внутренней части конструкции предъявляются следующие требования:

  • материал трубы должен быть стойким к высоким температурам и коррозии;
  • конструкция должна быть строго герметичной по отношению к отработанным газам и продуктам сгорания;
  • трубу можно подсоединять только к одному камину или печному оборудованию (запрещается врезать в нее отвод вытяжной вентиляции и т.п.);
  • внутреннее сечение дымохода должно быть постоянным, без сужений и расширений;
  • диаметр трубы дымохода должен быть равным сечению дымовой трубы топки камина;
  • минимальная высота дымохода составляет 3,5-5 метра (в зависимости от высоты здания).

Для наружной части конструкции требования такие:

  • выход трубы дымохода над крышей желательно установить на уровне конька или рядом с ним;
  • высота наружной части трубы не должна быть меньше 50 см;
  • если расстояние от конька до дымохода больше, чем 1,5 м, то высота трубы должна быть равна высоте конька крыши.

Инструкция по сборке и монтажу дымовой трубы для камина

Сборка каминного дымохода происходит снизу вверх после установки и фиксации топки

Все швы трубы должны быть надежно загерметизированы, особое внимание уделяют местам стыков трубы с переходниками и другими отдельными элементами

Алгоритм установки дымовой трубы:

  1. Все элементы трубы сначала соединяются между собой.
  2. Труба насаживается сверху на патрубок дымосборника, фиксируется металлическим хомутом и герметиком.
  3. Места соединения частей трубы дымохода дополнительно обматываются алюминиевым скотчем.
  4. В нижней части конструкции устанавливается специальный гибкий фиксирующий элемент – он будет удерживать трубу с учетом температурного расширения металла.
  5. В кровельной части труба дымохода обжимается специальным хомутом и укрепляется с помощью заклепок.
  6. В отверстии перекрытии устанавливается металлический уголок, в который помещают трубу дымохода. Уголок фиксируют с помощью крепежных элементов.

После завершения монтажа трубы дымохода можно сделать кирпичную облицовку либо замаскировать ее любым стеновым материалом

Перед этим важно позаботиться о теплоизоляции трубы, если она находится не внутри шахты в стене. Это обеспечит дополнительную безопасность конструкции, которая достаточно сильно нагревается дымом

На верхнюю часть дымохода, возвышающуюся над кровлей, желательно установить специальный защитный элемент – козырек или дефлектор. Второй вариант более предпочтителен, т.к. он создает дополнительную тягу, повышающую производительность печного оборудования, а также защищает дымоход от попадания воды, снега, листьев и других засорений.

https://youtube.com/watch?v=S-LcJbn-xkk
