Расчеты параметров
Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.
Размер в сечении
Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.
Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.
При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести – 625см2.
Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.
При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:
S = π×R2, где число π=3,14
Зная диаметр трубы можно легко определить нужный параметр.
Расчет в зависимости от мощности
Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.
Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.
| Мощность, в кВт | Сечение трубы, в миллиметрах |
| 3,5 | 130×130 |
| 3,5÷5,2 | 130×190 |
| 5,2÷7,0 | 130×260 |
| 7,0 | 190×260 |
Высота дымохода
При расчете этого параметра нужно обращать внимание на следующие особенности:
- в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
- перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
- в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
- на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.
При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.
Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.
Как правильно расположить трубу от конька крыши, приведено на фото ниже:
Как выбрать материалы для строительства дымохода
Основные материалы для строительства дымохода — кирпич и раствор. Существуют некоторые рекомендации по выбору качественного сырья.
- Выбирайте только высококачественные и огнеупорные кирпичи. Как минимум используйте марку 200. Кирпичи должны быть с ровными краями, с чёткой прямоугольной формой, хорошим обжигом и иметь достаточную прочность. Оптимальным размером считается 250х12х65 мм.
- К приготовлению раствора также необходимо подойти ответственно. Он состоит из воды, глины, песка и цемента. Песок должен иметь мелкую фракцию и маленькие зёрна. Если взять песок худшего качества, то швы от этого станут больше, а следовательно, и прочность ухудшится. В глине не должно быть посторонних примесей. Используйте чистую и мягкую воду.
Требования к дымоотводам согласно СНИП
СНиП предусматривает следующие параметры высоты дымохода для газового котла:
Высота дымоходных труб газового котла относительно крыш должна быть:
— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;
— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;
— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;
— не менее 1200мм над плоской крышей.
В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.
Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.
Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.
Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.
Рекомендации по монтажу
Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб
Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала
Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.
Виды дымоходов
Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.
Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.

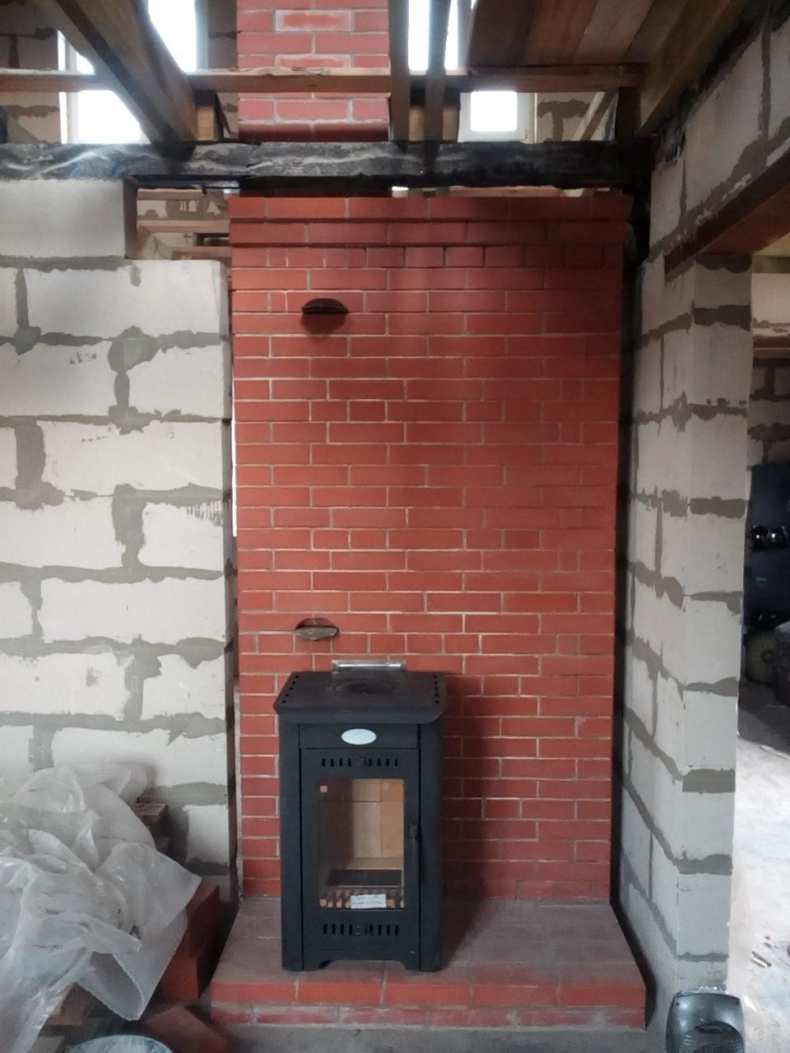

Типичный коренной дымоход
Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.
Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.
Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.
Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.

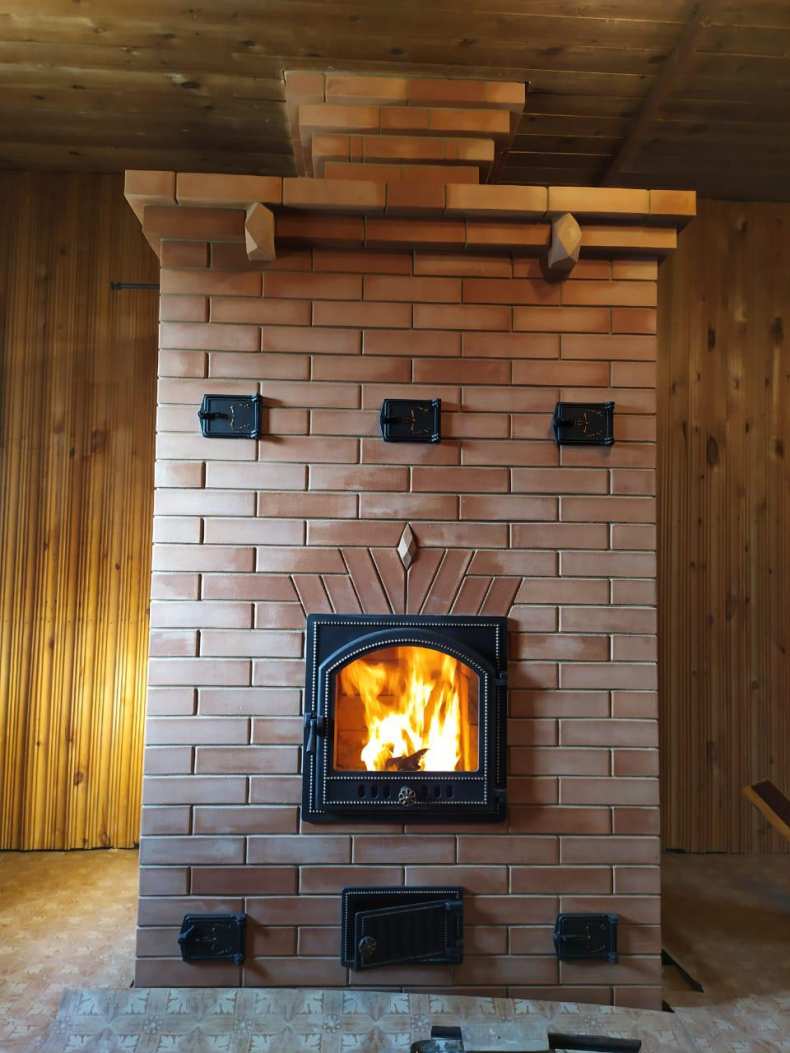

Дымоход надсадного типа
Сделать самому или заказать
Советы по выбору
В начале 20го века, когда газовое и электрическое отопление отсутствовало, печи из камня и кирпича были распространены повсеместно. Хороших мастеров по укладке было много, гораздо больше чем сейчас.
Если вы решили заказать камин или печь и обратились к помощи специалиста, обязательно обратите внимание на его профессионализм. Для этого не лишним будет посмотреть документы, подтверждающие его квалификацию и ознакомиться с портфолио работ. Плохо построенный дымоход опасен для жизни
Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты
Плохо построенный дымоход опасен для жизни. Недостаточная тяга приведет к образованию опасного угарного газа, из-за которого умирает ежегодно более полутора миллионов человек. Кроме того, возникновение обратной тяги может привести к возгоранию. Даже если катастрофы удастся избежать – дымоход все равно придется перекладывать, а это двойные траты.
Все необходимые я приведу чуть ниже. Кроме того, следует точно рассчитать размеры, составить чертеж, ознакомиться со всей необходимой литературой и посмотреть пару десятков видео по теме.
Дымоход может быть 3х видов:
Насадной. Здесь в качестве основания выступает печь. Минимальная толщина стенок печи- 2 кирпича.
Коренной. Располагается на отдельному фундаменте. Дымоотводящий патрубок котла или печи присоединяется к дымоходу посредством соединительного перекидного рукава.
Настенный. Представляет собой канал в несущей стене.
Какой бы дымоход вы не выбрали, лично я рекомендую при выборе самостоятельной укладки не пренебрегать советами и контролем специалиста. Повторюсь — неправильно уложенный дымоход неминуемо приведет к трагедии.
Кстати для металлической печи труба из кирпича не нужна – достаточно обычной железной.
Строительные нормативы
Устройство дымоходов для частных домов и бань регулируются следующими строительными нормами:
- СП 7.13130.2013 «Требования к пожарной безопасности»;
- СНиП 41-01-2003 — «Кондиционирование, вентиляция, отопление»;
- ВДПО — «Правила производственных работ, ремонта дымовых каналов и печей».
Требования пожаробезопасности к дымоходам
Требования к пожарной безопасности дымоотводов сводятся к следующим основным пунктам.
- Толщина стенок отводящей трубы должна быть не менее 120мм;
- Между внутренним слоем кровельного пирога и дымоходом должна быть предусмотрена противопожарная отступка – не менее 130мм;
- При применении в конструкции чердачного перекрытия сгораемого утеплителя- обязательно организовать защиту в виде песчаной засыпки;
- Распушка должна заканчиваться не менее чем за 70 мм от верхней и нижней границ перекрытия;
- Расстояние от внутренней поверхности горячего дымохода до горючих конструкций перекрытия (противопожарная разделка) должно составлять 500 и более мм;
- Стенки печи отступают от сгораемых элементов конструкций не менее чем на 250мм;
- Расстояние между верхним краем печи и перекрытиями кровли — 350 мм для печей периодической топки и 1м –для печей с постоянной. Это условие качается печи, выполненной из трех рядов кирпича. В случае, если рядов 2- расстояния нужно увеличить в полтора раза;
- Нельзя подключать в одну систему дымоотвода два источника тепла.
Сила тяги
Сила тяги обеспечивается правильно подобранным сечением трубы и ее высотой. Сечение дымовых каналов, выполненных из кирпича, рассчитывается исходя из мощности отопительного прибора.
Высота трубы дымохода рассчитывается с помощью специальных программ и формул, но существует одно правило — возвышение дымовой трубы над коньком должно составлять менее 500мм (в случае, если расстояние от дымохода до конька менее 3м).
В вертикальном кирпичном дымоходе тяга образуется за счет конвекции.
Поэтому для нормального функционирования дымохода важно позаботиться о его утеплении. Как устроит утепление- расскажу чуть позже
Кладка кирпича
Как сделать дымоход для котла из кирпича? Построить его самостоятельно достаточно сложно, но при наличии строительных навыков – возможно.
Для удобства делают предварительную раскладку.
Она будет состоять из четырех каналов:
- один для газового котла;
- два вентиляционных каналов;
- один канал для водонагревателя.
Как правило, кладку выполняют опытные строители. Строительный кирпич имеет размеры 25х12 см. Кладку выполняют аккуратно, стенки должны быть ровными (см. также статью Можно ли самостоятельно сделать печь-камин из кирпича для дачи ).
Дымоход с системой вентиляционных шахт
Каналы для вентиляции открываются вверху, а для газового агрегата – внизу. Внутренняя поверхность трубы должна быть идеально гладкой. Чем она ровнее, тем лучше тяга. Для этого поверхность шахты обязательно затирают изнутри.
Кладка вентиляционной шахты
Инструкция по возведению дымоотвода своими руками:
- Из нужного количества кирпичей, которое определили в ходе предварительной раскладки, выкладывают шейку трубы;
- Из этого же строительного материала сооружают и внутренний периметр;
- Расширяют «Распушку» на ¼ кирпича и устанавливают в месте перехода через чердак;
- При выходе на крышу делают выдру, тем самым обеспечивая ее пожарную безопасность;

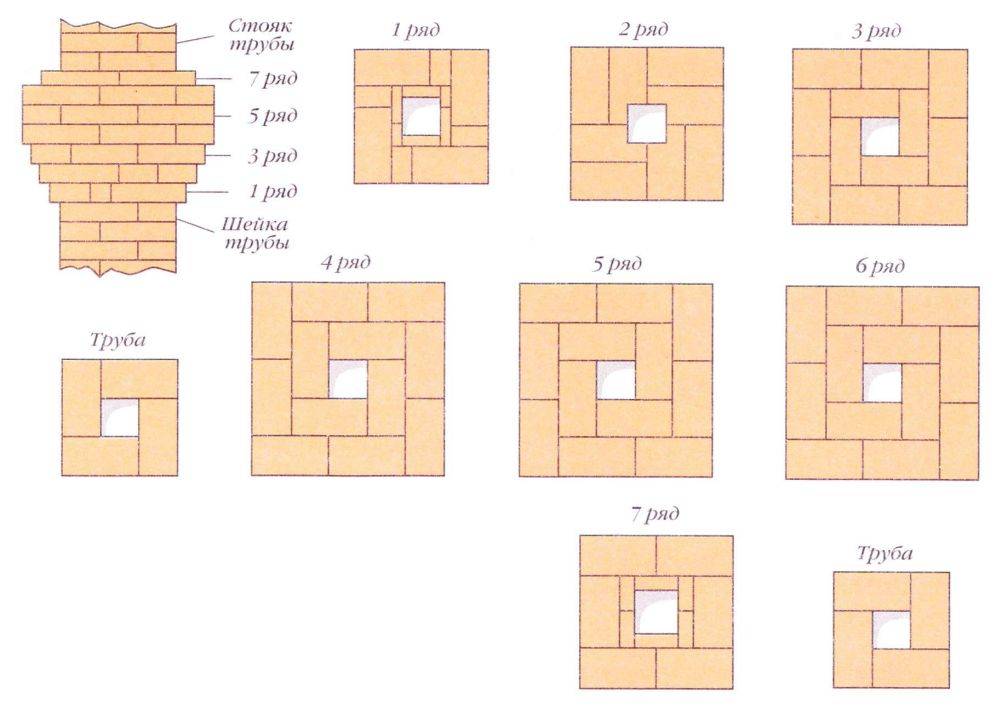

Порядовка для кладки выдры
- Стена конструкции должна составлять ½ кирпича. При возведении используют глиняный красный, но не двойной силикатный кирпич М 150. До самой крыши выкладывают ровный участок одинакового диаметра;
- Расширяют стояк со всех сторон (выдру). Это защищает от попадания осадков через щели;
- После расширения делают шейку. Ее выполняют так же, как и стояк;
- В конце устанавливают оголовок.
Преимущества и недостатки кирпичного дымохода
Несмотря на то, что металлическая труба уже не экзотика, печные трубы продолжают класть из кирпича. В чем-то это выглядит как анахронизм, но есть веские причины, почему не стоит отказываться от классической технологии кладки дымоотводящих каналов.
Главная из них – кирпич имеет высокую тепловую инерционность. Отходящие горячие газы нагревают его слабо, что значительно снижает пожароопасность отопительного устройства. Нельзя забывать и о другом аспекте – температура дыма на верхнем срезе трубы не должна опускаться ниже 60–70 градусов. В противном случае по ней будет течь конденсат. Кирпич играет роль оболочки термоса и не дает дыму чрезмерно остыть.
Но есть два неустранимых недостатка:
Колонна, имеющая площадь основания не более 0,25 кв. метра, всей массой давит на печь. Это сосредоточенная нагрузка. Если общая высота трубы превышает 5 метров, то ее ставят на отдельное основание, а к отопительному прибору подключают переходным патрубком.
Металлические дымоотводы – преимущества и недостатки
В частном домостроительстве применяется 3 разновидности таких газоходов:
- обычные трубы из черного металла и оцинковки;
- то же – из нержавеющей стали;
- модульные системы двустенных сэндвич – дымоходов.
Первые 2 варианта используются в хозяйственных постройках – теплицах, сараях, гаражах. Подключаются к дровяным печкам и другим источникам тепла, работающим периодически. Плюсы одностенных труб – доступная цена и простота монтажа.
Черные железные трубы допускается использовать в разных бытовках и сараях, принимая противопожарные меры
Минусов гораздо больше:
- оцинкованные и «черные» дымоотводы довольно быстро прогорают и являются пожароопасными;
- при подключении к газовой колонке или котлу образуется много конденсата – внешний участок трубы надо утеплять;
- по той же причине канал забивается сажей, когда дымоход работает с ТТ-котлом;
- металл подвергается воздействию коррозии.
По указанным причинам одностенные стальные газоходы недопустимо применять в жилых домах. Нержавеющие системы используются в русских банях, но с обязательным соблюдением строительных норм, касающихся пожарной безопасности.
Дымовые металлические сэндвич – трубы состоят из 3 слоев:
- внутренний канал из нержавейки толщиной 0.5—0.6 мм;
- теплоизоляционная «рубашка» — каменная или каолиновая вата 25…60 мм;
- внешняя оболочка из нержавеющей либо оцинкованной стали 0.5 мм.
Главное отличие сэндвичей от классических каменных дымоходов – возможность отклоняться от вертикали и обходить трубой препятствия (кровельный свес, элементы стропильной системы). Другие позитивные моменты:
- Приемлемая стоимость и малый вес изделий.
- Скорость монтажа — при должной готовности внешняя конструкция собирается за 1 день без привлечения специалистов.
- Минимальная шероховатость внутренних нержавеющих стенок.
- Широкий выбор фасонных деталей – переходников, колен 90 и 45 градусов, готовых тройников с отводом 89° (1° — уклон горизонтального участка в сторону котла).
- Системы подходят для всех типов котельного оборудования.
- Приятный внешний вид.
Облицовка сэндвичных труб сохраняет характерный блеск лишь в случае, когда изготовлена из нержавейки. Оцинкованный кожух мутнеет спустя 1—2 года, а металл с некачественным покрытием успевает и заржаветь.
Наружная оболочка, сделанная из дешевой оцинковки, довольно быстро приходит в негодность
Теперь раскроем проблемные моменты дымоходов типа сэндвич:
- железо постепенно изнашивается и прогорает, ресурс трубы ограничен;
- скрытый за внутренней отделкой газоход невозможно контролировать и своевременно выявлять признаки прогара, существует опасность воспламенения и пожара;
- поскольку сэндвич относительно прост в изготовлении, рынок наводнен изделиями низкого качества;
- нагрев до температуры 1000 °C трубопровод выдерживает разово и кратковременно, после аварийного события конструкцию нужно разбирать и менять.
Почему нужно выбрасывать стальной сэндвич после горения сажи. При температуре 900 градусов и более структура металла, в том числе нержавейки, необратимо меняется, прочность материала снижается. Нюанс второй: от нагрева сталь сильно расширяется, внутренняя труба удлиняется и деформируется, продольный заводской шов теряет герметичность.
Разновидности печных строительных смесей
Раствор состоит из какого-либо вяжущего вещества, наполнителя и растворителя.
- Первый компонент выполняет основную задачу – при затвердевании образует прочное соединение, удерживающее элементы кладки. Наполнитель необходим, чтобы уменьшить усадку, так как при переходе из вязкого в твердое состояние объем вещества уменьшается. Наполнитель же сохраняет первичный объем и не дает полученному соединению выкрошиться.
- Растворителем, в абсолютном большинстве случаев выступает вода. Она испаряется при затвердевании, не образуя никаких дополнительных соединений.
В самом простом случае смесь составляет одно вяжущее вещество и один род заполнителя. В смешанных вариантах состав бывает куда более сложный.
По своему назначению смеси разделяются на 3 группы:
- кладочные – то есть, используемые при кладке самой печи, фундамента, дымохода и так далее;
- отделочные – применятся при облицовке печи кирпичом или изразцами;
Для сооружения трубы из кирпича употребляются кладочные растворы. Разделяют их по характеру вяжущего компонента:
- известковые – вяжущим служит гашеная известь. Такая смесь для укладки требует использования инструментов;
- цементные – основой служит цемент или портландцемент;
- гипсовые – для сооружения печной трубы не используются;
- смешанные – то есть, включающие несколько вяжущих компонентов: известково-цементные, известково-шлаковые и так далее.
Для сооружения части трубы под крышей можно использовать растворы на основе глины, цемента или смеси глины и песка. Для части над крышей – известковый, цементный или цементно-известковый, так как здесь одним из главных требований является большая водостойкость, а глиняный состав размывается.
Кладка печной конструкции
Дымовой канал печи не может быть меньше 130х130 мм. Такое сечение дымохода соответствует печи, имеющей теплоотдачу до 3500 Вт. Для печей большей мощности сечение дымохода должно быть 260х260 мм. В зависимости от размера сечения дымового канала, кладку ведут несколькими способами:
- «Четверик» – в 4 кирпича.
- «Пятерик» – в 5 кирпичей.
- «Шестерик» – в 6 кирпичей.
Перед тем как выкладывать дымоход из кирпича обустраивается насадная труба. Она возводится с обязательным соблюдением кирпичных перевязок. Насадная труба выкладывается прямо над камином или на печке в форме прямоугольника размером примерно в 4-6 кирпича. Внутри конструкции оставляется полость – дымовой колодец. Заканчивается насадная труба, не доходя пяти-шести рядов до перекрытия.
Колпак и искрогаситель на дымоход: как сделать самостоятельно
Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:
- укрепить трубу и защитить ее от попадания осадков;
- усилить тягу;
- отвести от дымохода влагу;
- придать крыше завершенный вид.
Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.
Искрогаситель для дымохода
Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:
- Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
- Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
- Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
- Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
- Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.
Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:
Металлический колпак для дымохода
- Сделать замеры дымохода и подготовить эскизы деталей.
- Вырезать из металла все составляющие.
- Заготовить кусок готовой сетки или металлические прутки.
- Соединить сваркой и зачистить болгаркой все стыковые места.
- Зафиксировать детали заклепками.
- Установить искрогаситель на дымоход.
Трубчатый канал
Вентканал в кирпичной кладке можно изготовить из трубы. Для этого применимы трубы из асбеста или пластика диаметром 125-150 мм. В случае принудительной вентиляционной системы понадобятся трубы — 100-125 мм в диаметре. Труба монтируется внутрь кладки четко по вертикали и фиксируется раствором цемента.
Если речь идет о тонкой перегородке из кирпичей (полкирпича), применение труб является рекомендованным способом. Тогда труба располагается не внутри кладки, а среди двух участков стенки. Стыки трубы заделываются раствором и штукатурятся.
На стадии проектирования кирпичного строения необходимо предусмотреть вентканалы внутри кладки. Иначе затем придется применять накладные вентканалы, что изрядно снизит внешнюю привлекательность помещений.
Вытяжная вентиляционная система — важный компонент комфортного и безопасного жилья. Во избежание проблем, поручать ее создание лучше опытным специалистам.
Этапы изготовления печной трубы из кирпича:
1) Вам нужно будет запастись инструментами и материалами, которые понадобятся вам при выкладывании печной трубы. Это кирпич, листовое железо, раствор, ёмкость под раствор и мастерок для кладки. Оденьте рукавицы для дополнительной защиты.
2) Далее вам нужно ознакомиться с устройством вашей дымовой трубы. Она состоит из шейки, стояка, оголовка, дымовой задвижки и металлического колпака. Выкладывают кирпичную трубу из кирпичей, которые связаны раствором. Используем асбоцементную плиту для изоляции трубы от конструкций из дерева.
3) Плотно выполняем кирпичную кладку, не оставляйте щелей. Наносим немного раствора на место укладки кирпича (постель), разравниваем, смачиваем кирпич в воде, на торец или сопрягаемое ребро наносим еще немного раствора и ставим кирпич скользящим движением с нажимом в сторону вертикального шва на место. При неудачной укладке кирпич снимается, поправлять постукиванием его ненужно, чистится с постелью, смачивается и повторно укладывается. В противном случае возникают подсосы воздуха, что испортит тягу к печи и поток газов возрастёт. Выявляем и устраняем все имеющиеся неплотности. Швы кладки должны быть 0.5 см горизонтальные и 1 см вертикальные. Через каждые 5-6 рядов кладки, изнутри печную трубу протирают мокрой тряпкой, затирают швы.
4) Квадратным или прямоугольным делаем сечение трубы (поперечное). Форма вашей трубы влияет на уровень сопротивлений в дымоходе (гидравлических). Также это является условием сохранения и создания нужной тяги. Круглая форма сечения также является оптимальной, но создать такую форму с помощью кирпичной кладки очень трудно.
5) Избегаем наклонных дымоходов в процессе изготовления трубы, потому что дополнительное сопротивление воздуха возникает в местах поворота. Но если же никак без поворотов, то их нужно сделать под углом 60 градусов. Также не делайте трубу большого диаметра, так как газы будут быстрее остывать в этой трубе и эффективность отопления будет ниже.
6) Над крышей на толщину единственного кирпича выкладываем стенки дымохода печной трубы, но не стоит забывать о оголовнике и коньковом навесе. Оголовник лучше всего сделать без карниза, ведь ветер должен отлично обдувать его и поэтому такое решение позволит лучше отводить газы. Верхнюю часть печной трубы из кирпича своими руками кладут на песчано-цементном растворе.
Печная труба из кирпича своими руками очень сложный и ответственный момент, поэтому нужно отнестись к этому очень серьезно, а лучше доверить это дело специалистам.
Источник-Построй Дом Сам
Как построить дымоход — планирование
Изучая, как построить дымоход, вы должны сначала понять назначение дымовой трубы.
Дымоход — это отверстие, через которое проходит дым.
Дымоходы для каменных дымоходов обычно прямоугольные или квадратные, в то время как металлические дымоходы обычно круглые.
При соблюдении определенных условий для отвода побочных продуктов можно использовать несколько дымоходов:
- Соединяющие дымоходы отводят только аналогичные побочные продукты. Например, вы можете иметь несколько дымоходов для газовых приборов, но вы не можете иметь несколько дымоходов, если вы отводите горящую древесину через один и газ через другой.
- Наклон дымохода не должен отклоняться от вертикали более чем на 30 градусов.
- Форма и размер дымохода не могут изменяться в пределах 6 дюймов от любых точек, где дымоход будет проходить через полы, крыши или потолки, которые являются горючими.
Комбинированные дымоходы должны иметь главный выпускной дымоход соответствующего размера для достижения максимального объема потока от соединяющихся меньших дымоходов. Например, кладочный дымоход, вентилирующий только камин, должен иметь размеры 13 x 13 дюймов.
В то время как дымоход, вентилирующий печь и центральный обогреватель, должен быть 7,5 х 7,5 дюймов или 8,5 х 8,5 дюймов. Металлические дымоходы должны иметь диаметр 6-7 дюймов для вентиляции печей и систем центрального отопления или 8 дюймов для вентиляции систем центрального отопления, каминов и печей.
Особенности вывода дымохода через крышу
Установка трубы на кровле — ответственная работа
Однако, помимо правильного формирования выхода и кладки порядовки важно выполнить еще такие задачи:. Безопасность конструкции зависит от соблюдения противопожарного зазора
Безопасность конструкции зависит от соблюдения противопожарного зазора.
- Обеспечить в помещении, расположенном вокруг дымохода, надежную влагозащиту. Поэтому без гидроизоляции не обойтись, в противном случае помещение будет постоянно мокнуть от дождя или талых вод.
- Сделать трубу пожаробезопасной. Если дымоход выстроен из горючих материалов, в обязательном порядке оставляется противопожарный зазор размером 15—25 см. В случае когда основа изготовлена из пожаробезопасных материалов для зазора достаточно 2—3 см.
Немаловажным этапом является крышная разделка прямоугольной трубы. Для разделки кирпичной конструкции через металлочерепицу используются специальные элементы, такие как металлический фартук, галстук, профиля. Обязательно осуществляется герметизация. Место стыка можно замазать специальным герметиком либо обклеить обход самоклеящейся битумной пленкой.
Вывод
Ранее все дымопроводы были кирпичными. Монументальное сооружение всегда требовало крепкого фундамента. Как мы уже выяснили, все конструкции из кирпича требуют профилактики (см. также Как сложить камин из кирпича своими руками: подробная инструкция).
В настоящее время все чаще практикуется гильзование кирпичных шахт для отвода дыма, тем самым сохраняются лучшие качества кирпича, и обеспечивается его долговечность. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Поддержание нужных параметров микроклимата в помещении невозможно без правильной организации воздухообмена. Вентиляционные каналы предназначены для обеспечения нужной кратности замещения воздуха в помещении, поэтому их обустройство планируется еще на стадии проектирования здания. Самый распространенный и надежный, используемый для этих целей материал – кирпич.
Вывод кирпичного дымохода над крышей
Кладка дымовой трубы из кирпича начинается с шейки печи (находится на перекрыше). Шейка не доводится до перекрытия чердачного на несколько рядов (2 – 4) . Здесь устанавливается задвижка. Далее проводится кладка с расширением.
Полученное утолщение на трубе именуется «распушкой» и выполняется на уровне нахождения перекрытия. От неё до кровли, через весь чердак (по высоте) проходит часть трубы, именуемая стояк. С внешней стороны крыши (кровли) имеется второе утолщение (выдра).
Для защиты от проникновения влаги внутрь чердачного помещения в том месте, где труба проходит через кровлю, делается гидроизоляция дымовой трубы на крыше.
Выдра на 100 мм от трубы нависает над поверхностью крыши по всему периметру трубы и отводит осадки на крышу.
Чуть выше внешней части крыши, над выдрой, идёт шейка трубы, площадь которой в плане равна площади стояка. На верхнем конце шейка расширяется. Здесь выполняется оголовок.
Над ним, в целях защиты трубы от попадания в неё влаги (дождь, снег и т.п.) и улучшения тяги ставится дымник (флюгарка).
Распушка и выдра – наиболее сложные в техническом плане элементы дымовой трубы. Они кладутся, удлиняясь от ряда к ряду на 60-70 мм по длине и ширине.
Распушку кладут, отступив от перекрыши на небольшое расстояние. Типовой вариант порядовки распушки:
Порядовка выдры (вариант):
Существуют варианты изготовления выдры из армированного железобетона и распушки со специальными заполнителями.
Но, если вами выполняется кладка дымовой трубы из кирпича, выбирать их советуем только в том случае, если вы имеете необходимый опыт работы.
Контроль вертикали производят по строительному отвесу. Кладка кирпича ведется со смещением швов (т. е. делается перевязка).
