Дымосос для котла — что это такое и для чего он нужен

Разновидности

Сегодня в торговой сети, возможно, приобрести различные модели дутьевых вентиляторов, для твердотопливных отопительных агрегатов, как отечественной, так и европейской сборки.

Наиболее популярными являются варианты расположения дутьевых установок:

Накладной, устанавливается на вертикальный участок неизолированного дымовентиляционного канала.
Центробежный канальный, имеют два крепежных патрубка, устанавливаемых в разрыв дымовой трубы.
Котловой, устанавливаемый непосредственно на отопительном устройстве.

Следующая классификация дутьевых агрегатов производится по типу электрических двигателей: асинхронные, электро-коммутируемые ЕС и синхронные.

Электро-коммутируемый двигатель

Электронно-коммутируемый двигатель(ЕС), дает возможность выполнять очень точную регулировку производительности, используя сигнал широтно-импульсной модуляции.

Электро-коммутируемый привод

В том случае, когда их устанавливают на дутьевых устройствах, появляется возможность за счет изменения скорости вращения рабочего колеса — крыльчатки изменять объем подающего в топку воздуха, тем самым снижая потреблении энергии от 50 до 80 %.

Невзирая на большую стоимость таких дутьевых устройств, они предпочтительны в установках современных котлоагрегатов, поскольку относятся к энергоэффективным устройствам, а их применение сокращает выбросы в окружающую среду, за счет снижения потерь тепловой энергии, за счет недожога топлива.

Двигатели ЕС работают в тихом диапазоне и обладают повышенным сроком эксплуатации.

Синхронный двигатель

Вентилятор поддува на котел с синхронным двигателем характеризуются несложной конструкцией и обладают низкой ценой. К минусам данной модели можно отнести ограниченный диапазон регулировки и невысокий крутящий момент при пуске двигателя. Как правило, такие дутьевые устройства устанавливают для подачи неизменного объема воздуха в топочную камеру.

Такими двигателями оснащаются котлы, с достаточно большими размерами. В основном такие движки монтируются в отдельном блоке.

При эксплуатации синхронных двигателей на невысоких оборотах часто имеет место перегрев обмотки. В котле вытяжного типа, вентиляторы устанавливаются на дымовой трубе, их еще называют дымососами.

Нагнетатели с асинхронным двигателем

Такие электродвигатели обладают многими достоинствами. Они удобны и просты в обслуживании и отличаются прочностью конструкции. К недостатку электропривода такого вида можно отнести высокие пусковые токи.

Следовательно, потребуется грамотное обустроить силовую часть, чтобы запускать в эксплуатацию такое, чувствительное к параметрам тока, устройство.

Асинхронный электродвигатель дает возможность с легкостью выполнять регулировку числа оборотов. На определенных модификациях имеется, в том числе и режим реверсирования. Основные положительные качества вентиляторов с асинхронным электродвигателем:

несложны и удобны в эксплуатации;
обладают долговечной конструкцией;
традиционная схема управления;
используется разнообразными системами управления в паре с терморегулятором, например, как у бюджетного вентилятора DP-02 от польского производителя.

Изготавливаем дымососы размеров 1,9…3,8.

Выпускаем дымососы с диаметром рабочего колеса от 19 до 38см левого и правого вращения, с односторонним всасыванием. Производительность устройств от 400 до 4000 кубических метров в час. Их используют в котлах мощностью от 10 до 600 кВт для удаления дымовых газов с температурой до +400ºС. Детали выполняются из углеродистых и коррозионностойких сталей марок 12Х18Н10Т (для температур перемещаемых газов выше 250°С улитка с рабочим колесом также из этой стали).

Состоит дымосос из асинхронного электродвигателя, вращающего крыльчатку в улитке. В тех случаях, когда температура дымовых газов доходит до 400°С и более, крыльчатка из обычной стали осыпается за счет образования окалины, не выдерживает высоких температур. В этом случае мы рекомендуем дымососы из жаростойкой стали.

Крыльчатка — рабочее колесо из штампованных деталей сбалансированное на стенде. Пониженный шум и увеличенный срок службы.

Для регулирования частоты вращения (мощности) дымососа необходимо использовать частотный преобразователь. Для дымососов с подключением к 220В производим регуляторы мощности.

Что такое каминный дымосос, и зачем он нужен?

Данное устройство является канальным вентилятором с электромотором, которое крепится на выходе дымоходной трубы. Принцип работы устройства прост – во время работы вентилятора усиливается тяга в дымовой трубе.

Проще говоря, данное приспособление является принудительной вытяжной системой, но они не предназначены для полноценной вытяжки. Их используют только для улучшения (эпизодического) естественной тяги в трубе, либо на время ее ремонта.

Вытяжки для дымоходной трубы

Например, каминный дымосос запускают по необходимости – на время, когда естественная тяга падает до определенного значения.

Когда его стоит применять?

Существует несколько показаний к применению каминного дымососа, которые так или иначе связаны с нарушениями тяги в дымоотводной трубе.

Показания к применению:

Когда тяга в дымоотводной трубе отсутствует вовсе (например, из-за ошибок строительства дымоотводной трубы, либо из-за ее слабости в плане вытяжки). Такое часто бывает при неправильном подборе высоты дымохода.
В случаях, когда дымоотвод неправильно расположен относительно конька крыши.
Если рядом построили более высокое здание и, соответственно, из-за этого упала тяга (по причине преграды ветровым потокам).
В случаях, когда дымоход нуждается в ремонтных работах (появились щели, трещины, какие-либо выступающие элементы).
В случаях, когда диаметр дымоотвода выбрали недостаточно большой, либо напротив – чересчур большой.

Плюсы и минусы применения

Любое устройство подобного типа имеет как ряд неоспоримых преимуществ, так и ряд недостатков. В том числе это актуально для дымососов.

Среди плюсов такого устройства стоит отметить:

можно не ремонтировать дымоход «прямо сейчас» — дымосос позволяет отложить ремонтные работы на неопределенный срок;
возможность создать необходимую тягу за счет ее усиления, в любую погоду;
можно существенно уменьшить вред от образования конденсата за счет того, что тяга будет повышенная, и конденсата в итоге будет образовываться меньше;
возможность отключать вентилятор в любое время, когда имеется достаточная естественная вытяжка из дымоотводной трубы.

Список минусов применения такого устройства:

не всегда имеется возможность монтажа дымососа;
дополнительное потребление электрической энергии (однако, справедливости ради, такие вентиляторы потребляют сравнительно мало электроэнергии).

Для каких дымоходов подойдет?

Использовать дымосос можно на дымоотводных трубах для печи, камина, различных котлов (газовых и твердотопливных)

Но есть одно важное условие – монтировать такое изделие можно только на дымоходы, в которых температура не превышает +600 градусов

Виды крепления вытяжек дымохода

Это в том числе касается и жаростойких моделей. Хотя они и рассчитаны на высокотемпературный режим работы, но не на слишком большой (поэтому используются для печки или камина, но не в промышленных целях). Причем +600 градусов это весьма неплохой показатель, многие термостойкие дымососы и вовсе рассчитаны на температуру до +350 градусов (средняя величина).

Конструкция и принцип работы

Дымосос предназначен для принудительного удаления продуктов горения твердого топлива за счет разрежения, создаваемого устройством в камере горения.

Дымосос имеет следующую конструкцию:

Электродвигатель. Предпочтительнее асинхронная модель.
Рабочее колесо, состоящее из двух пластин.
Металлическая улитка-кожух, в которой курсируют воздушные потоки.

Кроме того, в устройстве дымососа есть такие элементы, как патрубки, приводной вал, дополнительная крыльчатка, заслонка, пылевой затвор, циклон, дымовая труба и бункер. Конструкционные элементы могут несколько отличаться в зависимости от модели конкретного дымососа. Обычно они заключены в металлический каркас.

Принцип работы дымососа дутьевого типа заключается в принудительном нагнетании проточного воздуха. Когда рабочее колесо начинает вращение, воздух стремиться к центру, затем отбрасывается от него и подается в топку. Здесь он создает разрежение, что и способствует образованию беспрерывного воздушного потока. Лопатки в устройстве задают воздуху завихрение, направленное в сторону вращения ротора вентилятора. Таким образом, дымосос создает постоянный «подсос»» кислорода внутрь топки и одновременную вытяжку продуктов горения.

Плюсы и минусы

Интеграция дымососа в систему дымоудаления актуальна не только тогда, когда естественной тяги недостаточно для эффективного вывода продуктов горения. К плюсам применения устройства относят следующие моменты:

снижаются топливные расходы,
улучшаются параметры КПД отопительного котла,
снижается уровень отложений на стенках дымоходной системы, что приводит к уменьшению частоты прочистки труб.

Среди достоинств бытовых дымососов отмечают эффективность агрегатов при любых погодных условиях. Также импонирует тот факт, что при внедрении этого прибора в дымоход улучшаются функциональные характеристики системы отопления независимо от марки котельной установки и вида топлива.

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;

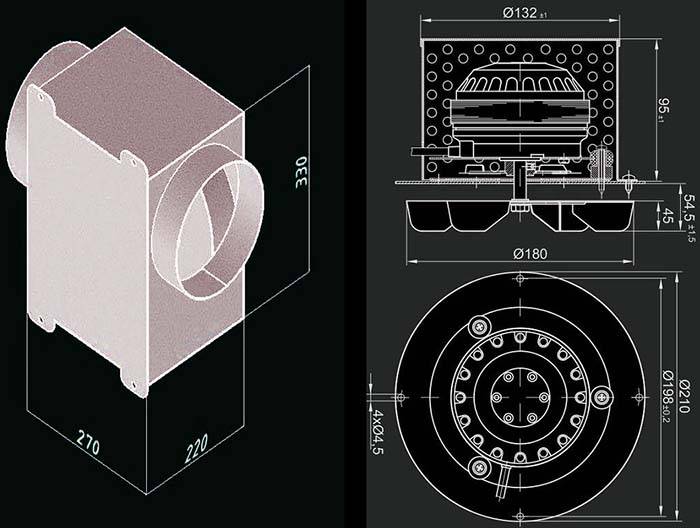

улитка или самодельный короб, показанный на чертеже;
вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
шпильки с гайками М8 и остальной крепеж;
кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

1 Виды вентиляторов

Иногда можно обойтись и без механических комплектующих для увеличения тяги. Её можно сделать больше благодаря естественным способам, к примеру, установка дифлектрона на окончание вентиляционной шахты. Но в том случае, если такие методы не помогают, то есть ещё несколько возможностей, связанных с установкой механических комплектующих.

Можно воспользоваться такими вариантами:

1. Усилитель естественной тяги. Это дымосос-вентилятор, который монтируется на конце вентиляционной шахты и управляется с помощью пульта. Основной минус — недостаточная производительность.
2. Центробежный дымосос. Он является на сегодняшний день самым эффективным способом увеличения тяги в бытовых твердотопливных котлах. Показывает хорошую производительность даже на участках вентиляции со сложными схемами и создаёт большое давление.
3. Проточный дымосос. Используется для увеличения силы тяги. Особенность — это установка непосредственно возле котла. Электрическая часть находится снаружи, а внутри есть только рабочее колесо.

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

круглый «Волпер»;
звездообразный «Шенард»;
многоярусное приспособление;
дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

Разновидности

Производителями теплосилового оборудования предлагаются следующие разновидности дымососов: вентиляторы-усилители тяги, проточные агрегаты, центробежный канальный дымосос.

Усилители естественной тяги

Приборы представляют собой устройства с осевым вентилятором, производительность которого регулируется с помощью блока управления на тиристорах. Агрегат устанавливается в конце газовоздушного тракта, сразу перед дымоходной трубой. Рабочий механизм защищен от воздействия высоких температур и летучих включений в составе продуктов горения.

Проточные дымососы для котлов

Конструкции служат для увеличения естественной тяги и монтируются на выходном патрубке оборудования. Из-за конструктивных особенностей рабочее колесо проточного дымососа не способно развивать высокое давление. По этой причине он применяется как усилитель вытяжки, и не всегда может служить в качестве тягового аппарата. В дымовом канале устанавливается только корпус с рабочим колесом, а электродвигатель и другие элементы агрегата располагаются снаружи, что позволяет включать/выключать оборудование по необходимости. Управление ручное, при желании можно присоединить прибор к автоматике котельной установки.

Центробежные канальные дымососы для твердотопливных котлов

Агрегаты центробежного типа способны развивать высокое давление и создавать разрежение в камере сгорания. Для обеспечения согласованности работы всей системы отопительного оборудования, управление функционалом рекомендуется завязать на электронный блок теплогенератора.

Изготовление дымососа своими руками

При желании собрать такое устройство можно самостоятельно из подручных материалов. Нам понадобится только электродвигатель. Все остальное можно изготовить самостоятельно, хотя рабочее колесо лучше приобрести заводского исполнения, пусть даже и бывшее в употреблении.

Инструмент, который может понадобиться:

Болгарка;
Сварочный аппарат или инвертор;
Дрель, слесарный инструмент, молоток;
Линейка, штангенциркуль.

Проще всего в изготовлении вентилятор вытяжной, который будет установлен внутри трубы. Для этого понадобится небольшой электродвигатель мощностью до 1 кВт и подходящая по размеру крыльчатка с лопастями. Она насаживается на вал двигателя, а его корпус оборудуется крепежом для размещения в трубе

При подключении проводки и первом пуске обратите внимание на то, куда будет двигаться воздушный поток

Дымосос для твердотопливного котла, изготовленный своими руками, можно посмотреть на следующем видео.

Конструкция с улиткой и центробежным вентилятором будет сложнее. Порядок ее изготовления следующий:

Под уже готовую турбину подбираем отрезок трубы диаметром на 2-3 сантиметра больше. Отрезаем его в размер вентилятора плюс 3-5 мм;
Сбоку прорезаем отверстие для выходного патрубка, а к одному из торцов привариваем крышку с отверстием по центру под дымоход из котла. Входящий поток будет перпендикулярен исходящему, при такой схеме электродвигатель располагается горизонтально;
Самый ответственный этап – установка вала и вентилятора. Для точности можно использовать втулки для центровки и запрессовки подшипника. При включении двигателя биение и вибрации недопустимы.
Привариваем или прикручиваем заднюю крышку и устанавливаем двигатель на подставку. Подключаем воздуховоды и электропроводку.

Как сделать твердотопливный котел длительного горения своими руками: инструкция, чертеж, схема.

Устанавливаем сэндвич дымоход своими руками: правила сборки, монтаж и эксплуатация.

Комбинированные котлы на дровах и электричестве: оптимальное решение для отопления загородного дома.https://klimatlab.com/otoplenie/tverdtoplivo/kotly-dlya-otopleniya-na-drovax-i-elektrichestve.html

Как правильно установить дымосос на топливный котел

Вот несколько советов:

Если имеется отдельное помещение для котла, то вытяжка монтируется в нем, для удобства обслуживания;
Мощные дымоотводы желательно размещать снаружи дома из-за сильного шума во время работы;
Электродвигатель защищается отдельным автоматом защиты, а его управление удобно вывести на общий пульт управления системой отопления;
Должен быть предусмотрен свободный доступ к дымососу для его очистки.

Стоимость установки дымососа

Для самоделки цена определяется стоимостью электродвигателя и крыльчатки. Стоимость трехфазного электродвигателя мощностью 0,18 кВт начинается от 1950 рублей, простейшие лопастные крыльчатки – от 350 рублей. Добавьте к этому покупку проводов и мелкой фурнитуры. Выгода будет, если удастся раздобыть двигатель б/у.

Готовый дымосос стоит немного дороже. Так, за устройство производительностью 2000 м3 в час придется выложить от 14000 рублей за неизвестного производителя до 23500 за дымосос от компании Wirbel. Простые лопастные агрегаты стоят недорого 6-8 тысяч рублей. Если установка дымососа на твердотопливный котел производится специалистом, то за работу и подключение «под ключ» придется выложить до стоимости самого насоса, в зависимости от сложности.

Устройство и принцип работы

Устройство дымососа

Строение дымососа:

рабочее подвижное колесо, которое образовано при помощи двух пластин;
корпус (кожух), в нем осуществляется процесс движения воздушных масс;
патрубки;
приводной вал;
крыльчатка (в большинстве случаев сделана из металла);
заслонка;
бункер;
труба.

Принцип, на основе которого функционирует дымосос, базируется на принудительном нагнетании воздуха. Рабочее колесо крутится, вследствие чего воздушные потоки направляются в центр конструкции, после этого стенки устройства отбрасывают воздух и он попадает в топку котла. Там осуществляется разрежение, в конечном счете образуется приток очередной порции воздуха. Таким образом осуществляется процесс беспрерывной циркуляции.

Благодаря таким деталям, как лопатки, обеспечивается вихревое движение воздуха, который направляется в сторону вентилятора. В итоге образуется, беспрерывный цикл — чистый воздух попадает в топку котла, который вырабатывает тепло и в то же время выводит продукты сгорания.
