Пиролизная печь своими руками: инструменты и материалы, этапы сборки

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы конструкций

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Котел твердотопливный: фото, особенности, устройство, схема обвязки: (прочитать подробнее) Схема подключения твердотопливного котла к системе отопления.

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.Схема подключения твердотопливного котла к системе отопления

  Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт.

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла.

  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

    Схематическое изображение устройства котла, работающего на твердом топливе.

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками. На заметку! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Котел длительного горения — вид в разрезе.

Буржуйка

Таким примером может послужить простая буржуйка, с разделённой топкой. Если честно, эта печь выполняет функцию псевдо-пиролиза, поскольку простая конструкция, весьма далека от описанной теории, термической деструкции органического сырья с раздельным сжиганием её продуктов. Перегородка, разделяющая топку, имитирует возможность двух отдельных процессов, газогенерации и дожига. Наличие в данном случае форсунок подачи дополнительного воздуха, даёт весьма сомнительную возможность, полноценно сгорать продуктам тления. Это происходит, благодаря основному пламени, либо не случается вовсе.

Для изготовления такой “газовой” буржуйки, требуются минимальные переделки в конструкции. В пространство топки вваривается металлическая пластина и можно считать себя – “впереди планеты всей”. Некоторое улучшение, вследствие таких переделок конечно возможно. Но заключаться оно будет, в банальном удлинении пути, проходимого горячими газами. Необходимость пиролиза у кирпичной печи, на мой взгляд, весьма сомнительна. Отопительно – варочная шведка средних размеров, с встроенными в простенок каналами, имеет очень хорошие рабочие характеристики, в чём я могу убедиться как пользователь. Построение такой конструкции из кирпича, требует больше знаний и дополнительных материалов. Нестандартные габариты и опасность проникания угарных газов, не предполагают её размещение, в жилом помещении. Совсем другое дело, применение для промышленных нужд. Возможен обжиг глиняных изделий или отпуск металла. Внутри большая полость для выдержки керамики и длительное время может поддерживаться высокая температура.

Способы использования пиролизного газа

Этот газ используют для различных нужд.

К газогенератору можно подключить кухонную печь и огонь на ней будет лишь немногим меньше того, который получают, сжигая пропан или бутан.

К нему можно подключить автоген (потребуется более качественная очистка) и при подаче кислорода температура пламени достигнет двух тысяч градусов.

На таком газе хорошо работают газовые электрогенераторы и автомобильные двигатели.

Бензиновый автомобильный мотор, после небольшой переделки, неплохо работает на газе, вырабатываемом газогенераторной установкой.

Дизельный двигатель также может работать на таком газе, но потребуется более серьезная переделка топливной системы.

Полной мощности от такого двигателя не получить, но от ¼ до ½ он выдаст, если хватит производительности газогенератора.

Однако чаще всего пиролизный газ используют для отопления. Ведь 3–4 килограмма опилок дают ту же тепловую энергию, что и 1 м3 природного газа.

Если есть возможность доставать опилки, то экономия получается весьма ощутимой. Поэтому деревоперерабатывающие предприятия, цеха и пилорамы можно отапливать, не тратя денег на покупку энергоресурсов, ведь стружка, щепа и опилки на таких предприятиях появляются постоянно и в огромных объемах.

Преимущества и недостатки агрегатов

Среди большого разнообразия отопительных агрегатов выделяют две главные группы по принципу отдачи тепла, это:

  • Печи с водяным контуром. В таких агрегатах нагревается вода, которая достаточно долго отдает тепло в окружающую среду, за счет чего обеспечивается длительное поддержание высокой температуры в комнате. Среди плюсов таких отопительных систем можно выделить их выгодность и относительно малые затраты. Однако, имеется высокий риск замораживания колориметра, а также стоимость дополнительных сантехнических работ с таким агрегатом может неприятно удивить владельца.
  • Печи с разными вариантами размещения теплообменников. В таком случае топка располагается над воздушной камерой или под ней. В первом случае приходится устанавливать специальные дымоотсосы и вентиляторы. Они создают принудительную тягу. Если же топка под воздушной камерой, то тут работает естественная тяга.

Какие бывают пиролизные печи

На основе пиролиза могут работать довольно разнообразные конструкции, их построение в большей степени зависит от типа топлива, которое будет использоваться в дальнейшем. Поэтому прежде, чем планировать конструкцию для своих нужд, нужно разобраться, какие их виды существуют.

Назначение и способ использования

  • Периодическое действие. Печь строится с учетом накапливающих тепло материалов и может долго отдавать энергию после окончания процесса топки.
  • Постоянное действие. Конструкция отличается сравнительной легкостью и тонкими стенами, массив для накопления тепла отсутствует, а топливо сжигается непрерывно.

Способ передачи тепла:

  • Присутствует водяной контур.
  • Теплообменники для нагрева воздуха.
  • Без теплообменников. Отопление будет осуществляться через тепловое излучение и конвективного нагрева воздуха при соприкосновении с горячими поверхностями устройства.

Взаимное расположение камер и тип тяги:

  • Сверху располагается камера газификации, а снизу — камера дожига пиролизных газов. Такая печь работает на принудительной тяге, поэтому используются дутьевые вентиляторы и дымососы.
  • На естественной тяге работают печи с расположением камер наоборот, газификация происходит снизу, а дожиг — сверху.


Составляющие печи

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов. На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

  • регуляторы,
  • дымовые каналы,
  • отверстия для воздуха,
  • трубы для подачи воды,
  • трубы для отвода воды,
  • камера сгорания,
  • вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы. Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

  • болгарка,
  • сварочный аппарат,
  • шлифовальные круги,
  • электрическая дрель,
  • электроды,
  • трубы различного диаметра,
  • полосы стали,
  • термодатчик,
  • вентилятор,
  • металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Плюсы и минусы использования пиролизной печи

Пиролизная печь – это универсальное оборудование, имеющее ряд преимуществ, которые заслуживают рассмотрения:

  1. Экономность. С применением пиролиза можно добиться довольно экономного расходования топлива. Устройство функционирует на единичной закладке очень долгое время, что говорит о небольшом расходе топлива.
  2. Высокий КПД. Коэффициент полезного действия дровяной печи на пиролизе достигает 80 %. Это значение можно корректировать.
  3. Неприхотливость к топливу. В качестве топлива можно применять даже влажные поленья, однако содержание воды должно быть не более 20 %
  4. Высокая рабочая температура. Дерево перерабатывается при температуре +500 °C (сравните: пиролизное состояние нефти наступает при +800 °C!).
  5. Данная газогенераторная печь – это, наконец, прекрасный способ избавиться от различного мусора. В качестве топлива могут выступать древесные отходы и даже резина и полимеры!
  6. Экологичность – не менее важный параметр. Дым, поступающий в атмосферу в процессе горения, почти не содержит вредных веществ.
  7. Безопасность. Этот пункт обусловлен конструкцией пиролизной печи. Оборудование пожаробезопасно.
  8. Автономность процесса горения. Не требуется постоянно следить за конструкцией, устройство её простое, потому ей легко пользоваться.
  9. Минимальные отходы переработки. От функционирования пиролизной печи практически не остаётся копоти, также не требуется очень часто проводить чистку оборудования от сажи и золы.
  10. Долговечность. Печь пиролизного типа – это надёжная конструкция с долгим сроком службы.

Недостатки у пиролизных печей, как и у других отопительных оборудований, тоже имеются. Можно сказать, это даже скорее не недостатки, а особенности устройства:

  1. Главное требование к пиролизной печи является обустройство дымоходной трубы. Дымоход должен быть выполнен по строгим правилам, труба должна быть гладкой и прямой, достаточно высокой, с теплоизоляцией. Утепление дымоходной трубы требуется для того, чтобы дымоход не замерзал из-за образования конденсата при пониженных температурах в окружающей среде.
  2. Пиролизные устройства зависят от электрической энергии. Для их стабильного функционирования потребуется монтаж блока питания ИБП.
  3. Оборудование, безусловно, может работать на влажных поленьях, однако содержание в древесине воды более определённого значения способно снизить коэффициент полезного действия отопительной пиролизной печи.
  4. Из-за скопления паров воды процессы коррозии атакуют агрегат, поэтому обратную температуру жидкости не стоит опускать ниже 60 °C.
  5. Невозможность загрузки топлива в автоматическом режиме. Однако этот минус является не столь существенным для многих владельцев отопительных агрегатов.
  6. Высокая стоимость. Относительно высокая цена на пиролизную печь, по сравнению с классическими конструкциями обогрева, обусловлена положительными улучшенными характеристиками оборудования и наличием дополнительных функций.

Пиролизная печь на дровах – это оборудование современного типа, способное вырабатывать и одновременно сжигать печной газ при горении твёрдого топлива. Она не прихотлива к топливу, это могут быть дрова, уголь, пеллетные гранулы, опилки, в том числе различные отходы и мусор.

Пиролизная печь способна обеспечить вас и вашу семью надёжным и долговечным источником полноценного обогрева.

Продукты реакции

В результате переработки резиновых отходов происходит выделение нескольких видов продукции:

  • Топливо жидкой формы.
  • Остаток, содержащий углерод.
  • Газ при пиролизе.
  • Металлическая армирующая проволока.

Жидкость

Жидкий остаток, по сути, представляет собой синтетическую нефть, схожую по своему составу с природной. При обработке полученного сырья на нефтеперерабатывающих заводах возможно получить такие виды материалов, как бензин, мазут, а также синтетическое масло для автомобильной техники.

Во многих странах такой способ утилизации нашел широкое применение, из огромного числа автошин производят дизельное топливо. С одной тонны шин в результате пиролиза получают 500 л топлива. Жидкий остаток можно применять без обработки для печей и котлов в качестве основного топлива.

Углеродсодержащий остаток

Твердый остаток нашел широкое применение в некоторых областях:

  • Он аналогичен активированному углю по своим абсорбентным свойствам.
  • Как черный краситель в лакокрасочном и цементном производстве.
  • Как сырье для изготовления новых резиновых изделий, а также покрышек.
  • Добавляется в жидкое топливо, либо сжигается сам в специальных печах.

Пиролизный газ

Пиролиз покрышек производится с выделением газа, который по своим характеристикам схож с природным. Большая часть данного газа в результате горения в печи разделяется на жидкие фракции, а также невыпадающие в осадок остатки, которые поддерживают разложение резины.

Металлический корд

Металлическая проволока при воздействии высокой температуры не подвержена разложению и остается в практически неизменном виде. Сердечник автомобильных шин производится из качественной стали, которая при дальнейшей переплавке находит свою вторую жизнь

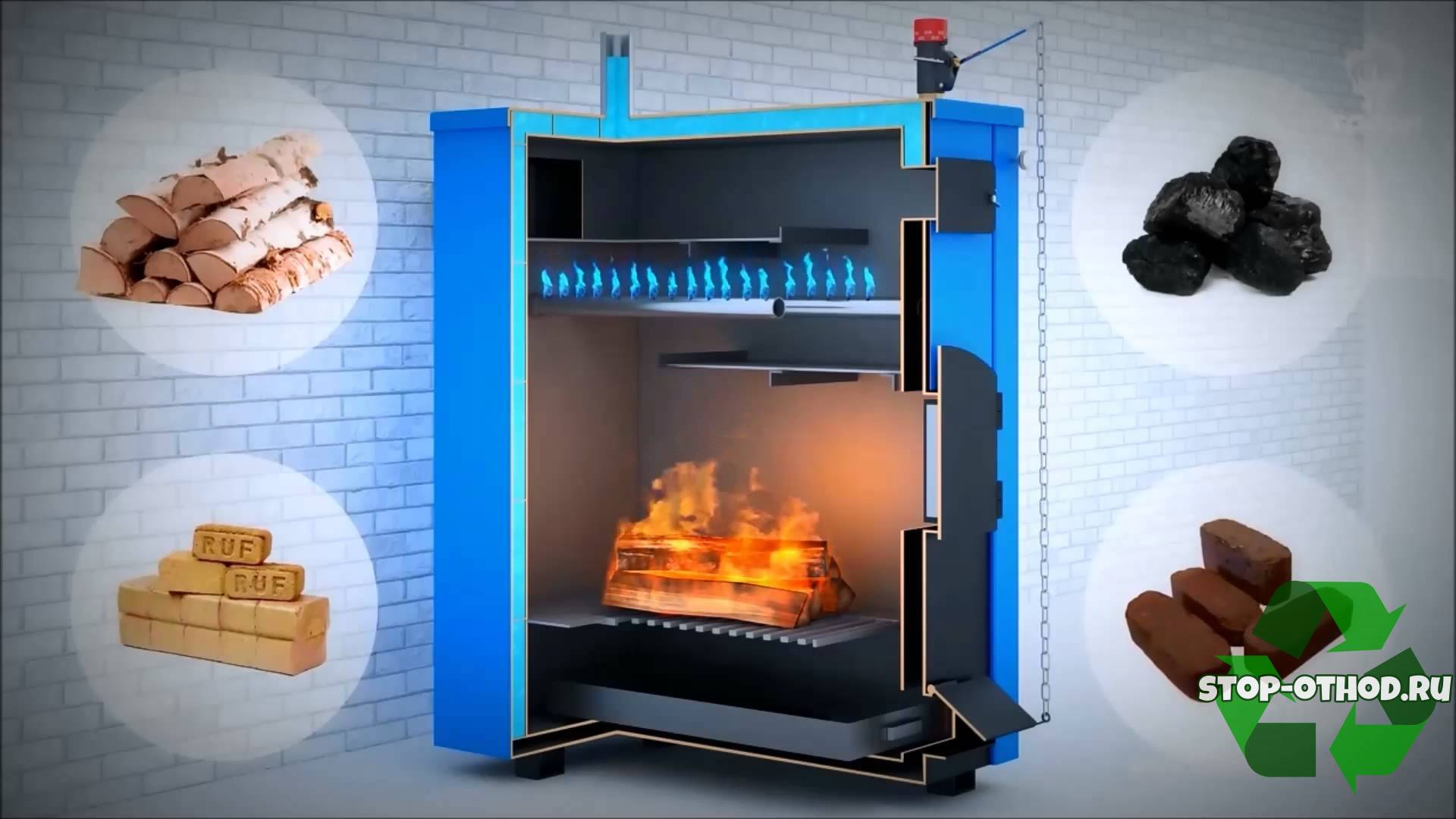

Топливо для печи

Поскольку эти печки универсальны по отношению к используемым продуктам горения, мастера применяют разнообразные варианты топлива для своих агрегатов. Однако, большинство современных котлов работают с использованием твердого топлива. Такие отопительные устройства работают на дровах и пеллетах.

Важно учитывать, что твердое топливо для пиролизного котла должно быть достаточно сухим, и его влажность в среднем достигает не более 12%.

Выделяют следующие виды топлива:

  • Дрова. Дрова заготавливаются из различных пород и видов деревьев. Например, наибольшей теплоотдачей обладают березы и хвойные растения. Также, достаточно теплоемкими являются дрова дуба, однако древесина его достаточно дорогая, а большая часть этих деревьев занесена в Красную книгу из-за бесконтрольной вырубки. Помимо перечисленных выше деревьев, часто используются дрова из ольхи, ясеня и лещины.
  • Пеллеты. Представляют собой спрессованное растительное сырье в виде отдельных небольших цилиндров. В качестве сырья для изготовления пеллетов используют солому, шелуху и ветки.
  • Каменный уголь. Такое сырье применяется для поддержания тепла в производственных помещениях.
  • Евродрова. Их более распространенное название «топливные брикеты». В отличие от пеллетов имеют большие размеры, однако, сырье для их изготовления остается тем же.

Пиролизная печь как альтернатива котлу

Специалисты считают, что изготовление пиролизных котлов малой мощности нецелесообразно. Поэтому в домах с небольшой площадью при отсутствии возможности электрического или газового отопления, подходящим вариантом является сооружение пиролизной печи. Принцип работы такого устройства подобен тому, что используется в котлах при сгорании твердого топлива.

Сооружение классического варианта печи из кирпича, оборудованной водяным контуром является хорошим техническим решением проблемы организации отопления. Подобная конструкция объединяет преимущества двух агрегатов: традиционной печи и котла длительного горения.

Пиролизная печь

Самостоятельное изготовление печи

Бытовая печь, работающая по принципу пиролиза, подойдет для:

  • Дачи;
  • Дома;
  • Походных условий;
  • Бани;
  • Гаража;
  • Других жилых построек.

Занимаясь изготовлением пиролизной печи своими руками, важно рассчитать пропорцию газа с кислородом, размеры конструкции и требуемую мощность

Какие инструменты и материалы понадобятся

Для монтажа бытовой пиролизной печи понадобится следующий перечень материалов и инструментов:

  • Аппарат для сваривания деталей;
  • Электродрель;
  • Болгарка;
  • Электроды;
  • Отрезной круг 240 мм;
  • Шлифовальный круг 135 мм;
  • Листы металла толщиной 4 мм;
  • Трубы отличающихся диаметров;
  • Трубы профилированные;
  • Датчик температур;
  • Вентилятор.

После строительства конечный этап отделки – обкладка печи кирпичом или внутренняя футеровка, чтобы создать эффект «термоса». Кирпичная кладка выполняется после монтажа установки.

Пиролизная печь имеет 2 камеры сгорания. Одно отделение перерабатывает твердые материалы, а второе – смешивает продукты обработки с воздухом. Если первое отделение расположено вверху, между отсеками устанавливается колосниковая решетка. В металлической печи роль перегородок играют полые пластины.

Внимание! Вентилятор необходим в печах, где камера для горючих газов находится в нижней части. Принудительная тяга перемещает вещества в отсек, где происходит дожиг. Такие конструкции имеют дымососы

Такие конструкции имеют дымососы.

Чертеж для изготовления

На чертеже будет видна форма корпуса, размеры, способ расположения камер. Затем нужно рассчитать мощность для обогрева помещений. На схеме устройства отражены такие элементы:

  • Металлическая бочка – емкость для сгорания материала (главная камера);
  • Отверстие для подвода кислорода;
  • Трубы для отвода дыма;
  • Трубы для контура, по которому циркулирует вода;
  • Камера дожига;
  • Вентиляционная система;
  • Регуляторы.

Начертить схему будущей печи можно своими руками с учетом конструктивных особенностей. Основой послужит готовый чертеж соответствующего варианта буржуйки.

Рис. 1 Схема монтажа бытовой установки

По чертежам можно собрать печь прямо на месте ее применения. Когда будет готово основание, устанавливаются стенки внутри и отсек для золы. Сварочным аппаратом собираются составные части, затем – теплообменник, колосники и камеры печи. Между стенками засыпают песок, который предупредит перегревание установки во время эксплуатации. В конце устанавливаются дверцы и заслонки, выполняется подключение к контурам водного теплообменника.

Что можно переработать пиролизом

От назначения пиролизной установки зависит выбор сырья. Если это утилизационная печь, она перерабатывает отходы:

  • Пластмассовые и полимерные материалы;
  • Кабели;
  • Скрап автомобилей;
  • Покрышки;
  • Шламы нефтедобывающей промышленности;
  • Побочные продукты бурения;
  • Землю, загрязненную мазутом и смолистыми веществами;
  • Отработанное масло.

При применении пиролиза для получения газа, обогащенного углеводородами, установки перерабатывают:

  • Древесину;
  • Древесный уголь;
  • Нефтепродукты;
  • Другие виды твердого топлива.

Продукты переработки мусора

Продукты переработки отходов отличаются в зависимости от использованного для пиролиза сырья. Если в печь загрузить древесину при нагреве до 400 градусов, можно получить:

  • Кетоновые вещества,
  • Альдегиды,
  • Деготь в смеси с древесным уксусом.

Если пиролизу подвержен полиэтилен, на выходе будет:

  • Смесь из предельных и непредельных углеводородов;
  • Газы;
  • Жидкая составляющая;
  • Парафин;
  • Этилен.

При переработке пластика результатом пиролиза могут стать:

  • Воск;
  • Масла;
  • Бензин;
  • Твердое горючее;
  • Бензин;
  • Газ.

Результатом обработки отходов органического типа становится одновременно два вида продуктов: жидкая составляющая и кокс. В жидком виде можно получить пиролизный газ (органическое топливо) и смолы. При фильтрации и осаждении газообразной части вырабатываются углеводороды. Дополнительно производители занимаются получением ароматических соединений путем пиролиза.

Инсинераторная установка для утилизации отходов

Принципы работы мусоросжигающих заводов, их польза и вред

Типы оборудования для переработки старых покрышек

Правила сжигания мусора во дворе частного дома и ТБО на заводе

Виды отходов производства и методы переработки промышленного мусора

Процесс переработки отработанного машинного масла в дизтопливо

Необходимые материалы и инструменты

Для создания печи с частичной газогенерацией понадобится следующее:

  1. Сталь листовая толщиной 3–4 мм.
  2. Уголок равнополочный стальной 50х4 мм.
  3. Труба диаметром 50–60 мм.
  4. Стальная арматура диаметром 8 мм — из этого материала будут делаться колосниковая решетка и оси заслонок.
  5. Труба из стали или чугуна диаметром 110 – 120 мм для изготовления дымохода.
  6. Около 15 кирпичей.

Также будут нужны инструменты и расходники для них:

  1. Аппарат электросварочный и электроды в количестве 5 упаковок.
  2. Дрель с набором свёрл «по металлу».
  3. Болгарка с диаметром рабочей части 230 мм и 10 отрезных кругов для неё. Также могут понадобиться зачистные круги.

Кроме вышеперечисленного, понадобится молоток и инструмент для разметки: рулетка или линейка, карандаш.

Классификация пиролизных устройств

Газогенераторные печи классифицируются по нескольким категориям. По материалу изготовления различают установки металлические и кирпичные. Также модели делятся по назначению и способу передачи тепловой энергии. По методу передачи тепла различают варианты пиролизных агрегатов с водяным контуром отопления и теплообменниками воздушной системы.

Металлическая печь пиролизного горения

В эту группу входит ряд конструкций:

  1. Печь-буржуйка. Газогенератор с внутренней конструкцией в виде буржуйки применяется для обогрева жилых и технических помещений. Модель также актуальна для бань и саун, используется для приготовления пищи, есть уличные варианты для барбекю комплексов,
  2. Печь Булерьян. Эта пиролизная конструкция шахтного типа с КПД до 75% предназначена для обогрева как жилых, так и нежилых помещений. Через нижние концы опоясывающих котел труб всасывается холодный воздух, который быстро нагревается и выбрасывается вверх в помещение через верхние элементы.
  3. Печь Бубафоня. Изобретенье принадлежит умельцу из Колымы, в качестве основы для конструкции применяется старый газовый баллон. Установка актуальна для отопления технических помещений. Бубафоня из баллона с объемом 50 л способна работать на одной закладке дров 6 часов, поддерживая комфортную температуру в помещении площадью до 70 м².
  4. Печь Лачиняна. Установка сочетает в себе максимально высокий КПД и предельно низкий уровень расхода топлива. Модели активно применяют для обогрева автофургонов и походных палаток. «Лачинянки» используют также для отопления сельхоз строений и охотничьих домиков. Модели с водяной рубашкой применяются для обогрева жилых помещений площадью до 300 м². Примечательно, что 2 ведер угля достаточно для 5-7 суток бесперебойной работы пиролизного агрегата Лачиняна, известного изобретателя из Казахстана.
  5. Пиролизная печь на отработанном масле. Экономичный агрегат длительного горения на отработке предназначен для обогрева нежилых помещений. Конструкция максимально проста, и смастерить такую модель под силу большинству домашних умельцев.


Пиролизная печь Булерьян

Кирпичная печь длительного горения

Газогенератор в виде кирпичной конструкции – печь Кузнецова – применяется для обогрева жилых помещений и банных комплексов. Также устройство используют для приготовления пищи. КПД кузнецовских пиролизных печей – 80% и выше, топливо в них сгорает практически полностью. Весь потенциал горячих газов и дыма используется для нагревания кирпичного корпуса конструкции. Высокую продуктивность кузнецовским газогенераторам обеспечивает особая двухколпаковая конструкция.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
