Водяные теплые полы от электрокотла в доме

Вариант — конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

Схема	Описание
	Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный. Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.
	Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией. Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена pe-rt.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см – сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

• Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
• Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

• Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
• Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант – это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Классификация газовых котлов

Существует множество разработок газовых котлов. Они условно делятся на группы по различным признакам.

По способу установки котлы бывают:

1. Напольные. Устанавливаются на пол, не создают нагрузки на стены (что очень существенно для каркасных домов), имеют довольно крупные габариты и используются для обогрева домов большой площади.
2. Настенные. Навешиваются на стены, от которых для этого потребуется соответствующая прочность, учитывая вес котла. Служат для отопительных систем небольших домов (до 200 кв. м., некоторые источники указывают более высокие значения — до 350 кв. м.).

По количеству контуров:

1. Одноконтурные. Служат только для обслуживания одной линии отопления.
2. Двухконтурные. Работают одновременно как источник питания для отопительной системы и для нагрева горячей воды для бытовых нужд. При этом обычно работать одновременно в обоих режимах устройство не может, когда идет нагрев ГВС, происходит отключение отопления.

По материалу теплообменника:

1. Сталь. Наиболее простой и относительно дешевый материал. Имеет довольно средние показатели по долговечности службы, поскольку быстро наступает температурная усталость металла и появляются трещины. Кроме того, материал подвержен коррозии, хоть производители и предпринимают попытки нейтрализовать ее действие при помощи нанесения различных покрытий.
2. Нержавеющая сталь. Довольно дорогой вариант, реже встречающийся в продаже. Имеет неплохие показатели, сочетает в себе все наилучшие свойства чугунных и стальных устройств.
3. Чугун. Высокая устойчивость к коррозии, прочность и долговечность — определяющие качества устройства. Тем не менее необходимо тщательно следить за равномерностью нагрева, иначе материал с разной температурой соседних участков может треснуть. Кроме того, минусом является обычная хрупкость чугуна.
4. Медь. В основном этот вариант реализован в настенных котлах. Стойкость к коррозии, небольшой вес, малая инерция котла, дающая возможность быстрого и гибкого регулирования режима работы.

По типу камеры сгорания (топки):

Открытая. Горение происходит с использованием воздуха, поступающего извне по специальным каналам — естественной тяги. Устройство с таким типом топки нуждается в свободном доступе воздуха и отдельном помещении. Стоимость такого котла намного ниже, чем у образцов с закрытой топкой.

Закрытая (турбированный котел). Более дорогие и удобные типы котлов

Могут быть использованы без размещения в отдельном помещении, что важно для каркасных домов, где площадь не так велика. Для удаления дыма используется вертикальный дымоход, хотя возможен и горизонтальный метод с использованием вентилятора, который заодно и подает свежий воздух, необходимый для горения

Для удаления дыма используется вертикальный дымоход, хотя возможен и горизонтальный метод с использованием вентилятора, который заодно и подает свежий воздух, необходимый для горения.

Внимание! Принудительный поток воздуха для более интенсивного горения — турбирование — является одной из функций всех новых моделей газовых котлов

Параметры выбора котла

Обустройство напольной отопительной системы связано не только с правильным расположением элементов, но и выбором аппарата для нагрева теплоносителя. Чаще всего с этой целью применяются электрокотлы. Но их качество зависит от многих параметров, в том числе и от цены.

Поэтому, выбирая электрический аппарат необходимо обращать внимание на следующие его характеристики:

• Материал, из которого сделан бак котла, специалисты рекомендуют выбирать нержавеющую сталь
• Коррозионную стойкость нагревательного элемента
• Сопротивление изоляции
• Защитные функции устройства (от включения без воды)
• Возможность регулирования мощности нагрева

https://youtube.com/watch?v=2M_qMJoszUs

Однако не только технические характеристики необходимо учитывать при выборе

Стоит обращать внимание на производителя. Рассматривая данный аспект можно сказать, что котлы отечественного производства отличаются доступной стоимостью и простотой устройства

Конструктивно они состоят из:

Конструктивно они состоят из:

• ТЭНов
• Датчика температуры
• Ручного регулятора
• Манометра, тумблера
• Магнитных пускателей

• Плавный запуск системы
• Подключение программатора
• Наличие ЖК-дисплея

Зная особенности электрического оборудования можно сделать правильный выбор, но, решившись на приобретение котла необходимо придерживаться определенных правил. Самое главное – это в какой роли будет выступать водяной пол. Если в резервной, то стоит выбирать систему без насоса, а устанавливать один на все отопление.

Большое влияние на выбор оказывает и метраж помещения, для домов оптимальным вариантом являются отечественные модели оборудования

Но если котел будет установлен рядом с комнатами для отдыха, то стоит обратить внимание на польские образцы

Они оснащены микропроцессорной системой управления, которая обеспечивает максимально тихую работу оборудования.Если водяной пол устанавливается в жилых помещениях, которые сможет обогревать система с минимальным количеством воды, то выбирайте импортный аппарат, к нему возможно подключить термостат и программатор.

Принцип работы теплых водяных полов с электрокотлом

Основной составляющей в конструкции котла является бак, который оборудован нагревательными элементами. На трубе, выходящей из него, установлена система безопасности в виде датчиков давления и предохранительного клапана. Они предотвратят перегорания устройства в случае остановки циркуляции жидкости.

Электрический котел для водяного теплого пола функционирует согласно следующего алгоритма:

Теплоноситель заполняет емкость с нагревательными элементами.
Происходит процесс нагревания до установленной температуры. В зависимости от вида нагревательных элементов отличается и метод нагрева. В трубчатых электронагревателях используется метод косвенного нагрева, а в электродных котлах отказались от нагревательных элементов в пользу естественных процессов: температура жидкости повышается путём воздействия на неё электрического тока.
Нагретая вода отправляется в распределительный коллектор. Он равномерно и без понижения уровня давления распределяет поступившую жидкость по всем узлам конструкции. Коллектор – это обязательная деталь для продолжительного и корректного функционирования котла

Причем не важно с какой целью он используется: для обогрева целого помещения или только пола.
Когда температура теплоносителя падает, он возвращается в резервуар.

Может быть интересно

Как выбрать электрокотел для отопления частного дома и рассчитать необходимую мощность.

Чтобы грамотно выбрать модель электрокотла для отопления и горячего водоснабжения вашего жилища прежде всего необходимо определить потребную мощность электрокотла. В продаже имеются как скромные настенные электрокотлы мощностью в 2,5 киловатта, так и стационарные установки, эффективная мощность которых измеряется десятками киловатт.

Что вычислить необходимую мощность электрокотла можно воспользоваться довольно простой формулой – разделить площади отапливаемых помещений на 10. Полученная цифра и будет показывать потребную мощность электрокотла в киловаттах. Так, если вы планируете отапливать с помощью нагревательного электрического устройства дом площадью в 90 квадратных метров, то минимально необходимая мощность электрокотла будет составлять 9 киловатт.

Существенно повлияет на цифру расхода электроэнергии при электрического обогреве помещений такие факторы как материал, из которого оно построено, степень утепления и наружные климатические условия. Все это может дать существенные поправки в необходимую мощность. Существенно сократить расход электроэнергии может и автоматизации процесса отопления – поддержание нескольких температурных режимов, автоматически переключаемых по таймеру. В этом случае отопление не будет давать максимальный обогрев во время вашего отсутствия, а лишь поддерживать минимально необходимый уровень температуры.

Стоимость электрокотлов

Диапазон цен на нагревательные электрокотлы также широк, как и их модельный ряд. Цена таких устройств зависит как от мощности, так и от реализованных функций. Кроме того, на конечную стоимость установки системы электрического отопления существенно влияет и приобретение дополнительного оборудования.

Несколько тысяч рублей стоит небольшое настенное устройство, которое способно обеспечить приемлемую температуру в небольшом дачном домике, а вот для многоквартирного дома цена такого оборудования составит уже несколько десятков тысяч рублей.

Основные конструкционные элементы котлов

Прежде чем изготовить электрокотел своими силами, стоит тщательно ознакомиться с его основными составляющими:

• ТЭН;
• Сам котел;
• Дополнительное оборудование для вставки регуляторов и датчиков.

Среди них самое большое значение отводится такого приспособлению, как ТЭН. Именно он предназначен для превращения электрической стандартной энергии в качественную тепловую. По сути, это специальный электронагреватель трубчатого вида. Что касается котла, то его есть возможность изготовить из специальной трубы, выполненной из высококачественного металла или какой-то иной емкости

Не менее важно и разнообразные дополнительные конструкционные элементы, посредством которых можно значительно облегчить процесс применения котла

Современные модели такого оборудования реализуются, как правило, уже полностью укомплектованными. Среди основных элементов можно отметить:

1. Расширительный бак.
2. Качественный фильтр.
3. Циркуляционный насос.
4. Клапан предохранительный.

Котлы, которые обладают всеми требуемые конструкционными элементами вполне можно сделать и самостоятельно, достаточно просто знать и соблюдать несколько основных важных моментов.

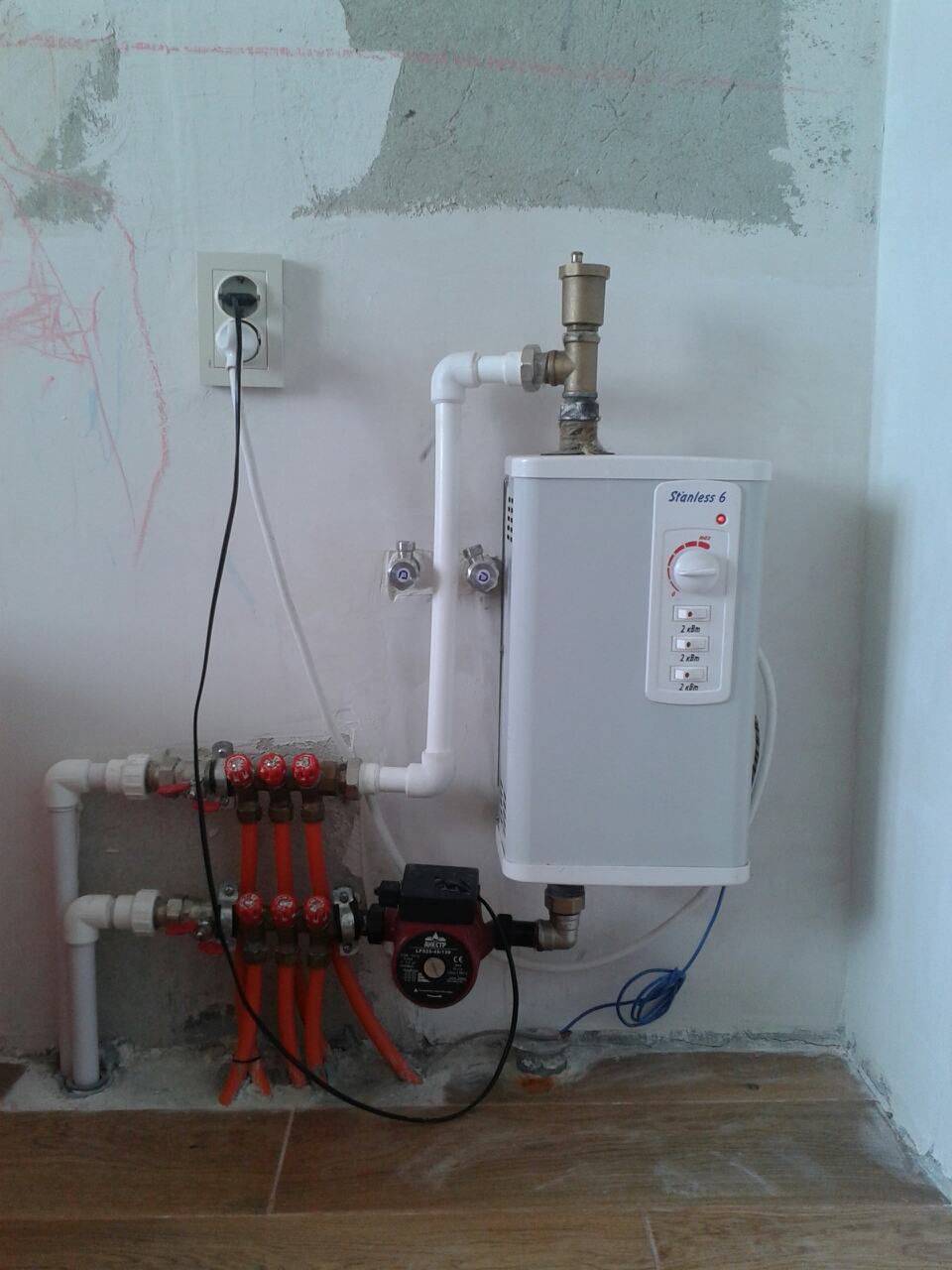

Как подключить электрокотел к теплому полу

Подключение ПРОСТОГО электрокотла для КАРКАСНОГО дома. Обзор работы.

Смотрите это видео на YouTube

Процесс подсоединения электрокотла дело не сложное, но со своими особенностями, которые важно учитывать. Поэтому перед началом работ, нужно изучить инструкцию к оборудованию, продумать схему подключения тёплого пола с электрическим котлом

Подсоединение может осуществляться на прямую к аппарату, через трёхходовой клапан или коллекторную группу.

Монтаж агрегата делается после укладки «пирога» тёплого пола.

Мы рассмотрим процесс подключения электрокотла через смесительный узел.

Последовательно, это выглядит так:

К выбранному месту, где будет размещаться электрокотел, протягивается проводка. Так как нагрузка на сеть будет большая, то линия должна быть отдельная.

• Производится установка котла на запланированном участке. Если аппарат напольный, то он укомплектован подставкой, на которую монтируется прибор. Для обустройства настенного оборудования необходимо проделать отверстия, в которые устанавливаются дюбеля с анкерами.
• Подключается котёл к электропитанию. После подведения всех проводов к нему, необходимо установить дополнительную защиту, в виде автоматического выключателя УЗО, и произвести заземление.

Устанавливается распределительный коллектор.

Подводятся трубы тёплого пола к аппарату. Трубы подачи и обратки от всех контуров подсоединяются к распределительному узлу.

При помощи трубопровода, подающий и выходной патрубки коллекторной группы подключаются к соответствующим выходам котла.

Проводится тестирование системы на герметичность.

Только после этого производится заливка бетонной стяжкой. Обустройство тёплого пола с электрическим оборудованием способно обеспечить обогрев помещения на нужном уровне.

При выборе электрокотла следует учитывать особенности отопительной системы и помещения, и тогда, вы получите более экономный вид отопления.

ЭТО САМАЯ ПРОСТАЯ СХЕМА!! ЭЛЕКТРОКОТЕЛ + ТЕПЛЫЙ ПОЛ

Смотрите это видео на YouTube

1 Разновидности котлов

Не все электрические котлы для теплого водяного пола подходят для низкотемпературной системы отопления. Тёплые полы выдвигают ряд ограничений и критериев, по которым подбирают подходящие конструкции. С электрокотла можно подать максимальную температуру на половой нагрев — она не превышает 55, а комфортного микроклимата в помещении добиваются при отметке в 25−28 градусов. Это основной параметр, по которому выбирают котлы для тёплого пола.

Дополнительно учитывают ещё несколько характеристик оборудования:

• способ подключения;
• количество нагревательных контуров;
• принцип обогрева.

Бывает несколько видов электрических котлов для тёплого водяного пола — настенные и напольные. Модели с электродами из-за незначительной массы устанавливают прямо на трубопровод конструкции. Настенные приборы — ТЭНы — похожи на бойлер и состоят из утеплённой изнутри ёмкости с нагревателем трубчатого типа, поэтому их масса увеличивается. У напольного оборудования большая мощность, но и весят они тяжелее других конструкций.

Отопительных контуров у котлов может быть два или один. Электродные и ТЭНовые одноконтурные устройства нагревают теплоноситель, он передвигается по трубам и обеспечивает тёплый климат в комнате. Двухконтурные модели ТЭН могут дополнительно подогревать воду для использования в быту. Их подключают к внешнему аккумулятору, так как их мощности не хватает для нормальной работы — жидкость не очень горячая, а после открытия крана она поступает не сразу.

Используют подобный котёл в домах с установленным двухтарифным счётчиком. Вода нагревается ночью при дешёвых тарифах электричества, а днём это тепло распространяется по трубам. Для подогрева полов нужно использовать ТЭНовые агрегаты, у которых есть регулировка мощности. Электродные котлы начинают нагревать теплоноситель с 60 градусов, что обусловлено принципами их работы, поэтому при подключении к тёплым полам нужно устанавливать смесительный узел. Эта деталь не позволяет сильно нагретой жидкости распространяться по трубам, она смешивает холодный и горячий теплоноситель.

Критерии подбора котла

К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.

Выбираем электрокотел

Выбор оборудования для подогрева полов должен производиться по нескольким критериям:

• возможность регулировки подогрева теплоносителя и полов;
• мощность агрегата;
• вид топлива;
• совместимость с системой подогрева пола;
• высокая эффективность;
• простота в использовании, ремонте, обслуживании;
• система безопасности;
• производитель;
• простота монтажа.

Как выбрать электрический котел

Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.

Рекомендации по подбору котла

Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.

Если планируется подключение электрокотла в непосредственной близости к жилой комнате, желательно обратить внимание на импортные устройства

Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки

Монтаж водяного теплого пола

Аварийные варианты обвязки

Какой бы из вариантов отопительной системы вы не выбрали, в двухконтурных системах отопления должна быть реализована аварийная схема, которая будет выступать в качестве защиты при возникновении различных нестандартных ситуациях, например, если внезапно отключат электричество. Чтобы справится с этой проблемой предусмотрено несколько способов.

Схема аварийной обвязки котлов

Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Все заключается в том, что водопроводная система перестает работать при отключении электропитания. Некоторое количество воды сохраняется в гидроаккумуляторах, тем не менее этого количества будет попросту недостаточно для предотвращения перегрева оборудования. Если же в качестве теплоносителя применяется антифриз, то примерно 150 литров этого дорогостоящего вещества попросту будет слито в канализационную систему.

Если вы подключите циркуляционный насос к бесперебойному источнику электроэнергии, вы сможете перестраховаться от отключения подачи электричества в сети. Однако, это решение имеет и свои недостатки. Этот источник питания может не заработать в связи с некоторыми непредвиденными ситуациями. Помимо этого, котлы с двухконтурной системой требуют постоянного обслуживания и профилактики. Постоянно необходимо следить за исправностью аккумуляторов и проводить проверку на исправность путем зарядки и тестирования работоспособности.

Схемы обеспечивает защиту системы отопления от перегрева

Под понятием гравитационной циркуляции подразумевают специальный контур, который характеризуется малыми размерами и служит для съема излишней тепловой энергии в системе отопления. Этот контур необходимо включать исключительно после отключения насоса, что приведет к тому, что отапливаться будет не все здание, а некоторая его часть.

Одним из самых эффективных методов является создание аварийного контура. Он является незаменимой составляющей любой хорошей системы отопления. Благодаря этому контуру, гравитационный и принудительный контуры могут функционировать в разных частях системы в обычном режиме. Однако при выключенном насосе работать будет только гравитационный контур.

Итак, мы обсудили основные функции и технические характеристики существующих схем обвязки электрических котлов. Вам необходимо только определиться со своим выбором, полагаясь на свои технические знания, семейный бюджет и общего устройства отопительной системы в вашем доме. Взвесив все нюансы и остановившись на той схеме, которая идеально подходит для вашего дома, следует приступать непосредственно к монтажу.

Газовый котел для водяного пола – виды прибора и правила подключения

Специального оборудования для подключения системы теплых полов не существует. Устанавливаются различные котлы. Газовый представляет собой устройство для подогрева воды, использующее энергию от сжигания пропана или природного газа. Он подключается к центральной магистрали или работает на газовых баллонах. Преимущество применения в том, что стоимость энергии от сожженного газа в разы дешевле, чем электрическое отопление.

При установке и эксплуатации газового котла должны строго соблюдаться следующие правила безопасности:

• выделено отдельное помещение, если агрегат не турбированный;
• в котельной установлен газоанализатор, оповещающий о скоплении газа;
• свободный доступ воздуха к котлу;
• отсутствие посторонних предметов, особенно огнеопасных веществ: красок, лаков и др.;
• если появился запаха газа, перекрыть подачу, проветрить помещение и сообщить в газовую службу;
• запрещено самостоятельно ремонтировать датчики защиты котла.

Выполнение требований даст возможность избежать опасных последствий.

Выбор газового устройства

Покупать котел следует исходя из его технических характеристик:

• мощность;
• количество контуров (один или два);
• открытая или закрытая камера сгорания;
• максимальная площадь, которую возможно обогреть;
• КПД;
• количество используемого газа;
• объем воды, нагреваемой за минуту.

Перечень характеристик может отличаться у разных производителей.

Агрегаты могут быть изготовлены из различных материалов:

• Чугун. Высокие показатели прочности, устойчивости к коррозии и долговечности. Минус в хрупкости материала.
• Нержавеющая сталь. Редко встречается в продаже, сочетает лучшие качества стальных и чугунных изделий.
• Сталь. Имеет средние показатели долговечности, так как быстро приобретает температурную усталость, появляются трещины. Подвержена коррозийным процессам.
• Медь. Используется для настенных устройств. Преимущества: малый вес, устойчивость к коррозии, небольшая инерционность, позволяющая гибкую регулировку режима работы.

Продукты сгорания удаляются через вертикальный дымоход, возможен вариант горизонтального с использованием вентилятора, который одновременно подает свежий воздух для осуществления процесса горения.

По типу топки, где сгорает топливо, котлы делятся на открытые и закрытые. В первом случае процесс происходит благодаря поступающему извне воздуху естественным путем по специальным каналам. В этом случае агрегат устанавливается в отдельное помещение. Второй вид устройств имеют турбирование – воздушные потоки поступают принудительно. Они могут размещаться в любом удобном месте.

Схема подключения и монтаж

Для котлов с одним контуром применяется самая простая схема: подача и обратка, идущие от коллекторного узла подсоединяются к соответствующим выводам нагревательного устройства. В этом случае нужно правильно подключить трубы.

К двухконтурному агрегату присоединяют не только обратку и подачу, но и прямой и обратный потоки от водопровода. Также необходимо подключить трубу для удаления дыма, подачи газа и свежего воздуха (турбирования). На всех трубопроводах устанавливаются шаровые краны для перекрытия потока в случае необходимости.

Для подключения теплого пола к котлу нужно выполнить следующие действия:

1. Установить устройство на нужное место или повесить на стену.

2. Смонтировать систему водяного пола.

3. Подключить контуры к смесительному узлу.

4. Присоединить трубопроводы к выводам коллектора и нагревательного устройства.

Соединения выполняются с помощью труб из полиэтилена, меди, металлопластика с необходимыми фитингами, соответствующие разъемам котла и смесителя. Газ подается через гофрированную трубу из нержавеющей стали. Далее проверяется визуально правильность подключения всех магистралей, осуществляется первый запуск и устраняются выявленные неисправности. Если система работает исправно, полы заливают цементной стяжкой.
