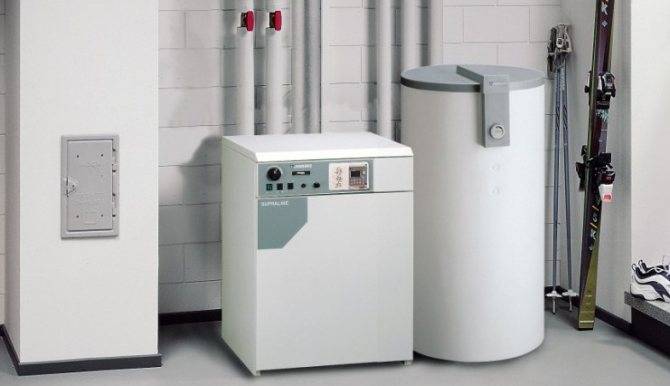

Напольный газовый котел с чугунным теплообменником

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Разновидности котлов

Нужно тщательно подойти к выбору оборудования, учитывая множество факторов, таких как площадь помещения, наличие теплоизоляции и многое другое. В этом вопросе лучше проконсультироваться со специалистом. Напольные газовые котлы для частных домов представляются по некоторым характеристикам:

Наличие контуров

Одноконтурные котлы самые популярные среди покупателей. Этому способствует низкая цена, особенно отечественного производителя. Соответственно экономия средств. Плюс ко всему, ремонт российского котла обойдется дешевле. Наличие одного контура говорит о том, что нагреваться будет только теплоноситель. Отсюда следует, что размеры довольно компактны и обслуживание проще. Расход газа экономный. Единственный нюанс – для того, чтобы в доме была горячая вода, нужно купить еще и водонагреватель, либо бак косвенного нагрева.

Двухконтурные котлы конечно дороже, но к цене добавляются и технические возможности: в первую очередь, одновременный нагрев воды и отопление помещения; во-вторых – большинство вариантов оснащены автоматикой. Конечно наличие автоматики повышает систему безопасности в период эксплуатации, что огромный плюс. К тому же, если обнаружится поломка – система останавливает работу агрегата. Это говорит о высокой надежности. Если говорить о недостатках – главный – зависимость от электричества, если котел оснащен автоматикой.

Камеры сгорания

С камерой открытого типа преимущество в естественной тяге – из помещения набирается кислород для сжигания, а через дымоход соответственно выводятся продукты сгорания. Наличие правильно выстроенного дымохода обязательно! В добавок должна быть вентиляция в комнате. Это тоже обязательно.

Существенным минусом таких котлов можно назвать зависимость работы напольного котла от внешних условий. Чем холоднее на улице, тем слабее тяга. Чем слабее тяга, тем хуже горит котел и соответственно это напрямую сказывается на производительности.

С камерой закрытого типа все проще – в ней есть вентилятор, который и газы выводит и воздух подает. При этом наличие дымохода не обязательно. Там все сделает приточно-вытяжная вентиляционная система. Такая камера увеличивает коэффициент полезного действия. Эффективность и меньший расход топлива. Безопасность. Минус – такие котлы очень шумные и электрозависимые. А еще они дороже.

Теплообменники

У напольных газовых котлов для частного дома существует 3 вида теплообменников:

Чугунные: абсолютно равнодушны к коррозии, но очень опасна для них температурная разница. Они могут с легкостью треснуть. Это приведет к ремонту, а они очень тяжелые и трудно заменяются. Зато могут прослужить аж до 30 лет.

Стальные: преимущественно легкие и очень прочные, а еще они не деформируются. Минус – с течением времени, к сожалению, поддаются коррозии. Могут прогореть. От этого срок их службы, опять же при правильном обращении, около десяти или пятнадцати лет. При высокой температуре длительного времени топлива израсходуется намного больше.

Медные: малый вес, коррозии, к счастью, не поддаются. Хорошая теплопроводность. Только вот их используют крайне редко. Металл дорогой и быстро изнашивающийся. Такой вариант чаще используют для маломощных настенных котлов.

Тип горелки

Есть атмосферные котлы и надувные. Атмосферные работают очень шумно, но стоимость низкая. Горелка уже в составе аппарата. Надувные котлы конечно из-за наличия вентилятора очень шумно работают. Еще и зависят от электроснабжения. Стоимость высокая, но это соответственно комплектации.

Использование дымовых газов

Обычно котлы сконструированы так, что дымовые газы вместе с водяными парами сразу отводятся наружу. Такие напольные решения для частного дома называют конвекционными. Но их температура высокая и тепло, получаемое на выходе можно использовать повторно. Конденсационные же агрегаты собирают пар при сгорании газообразного топлива и в результате полученное тепло отправляют в контуры отопления. За счет такого использования энергии возрастает производительность как котла в целом, так и отопительного контура. Это экономия топлива и увеличение кпд до 100% и выше. Недостаток один – высокая стоимость. Конвекционные приборы проще и намного дешевле.

Так же важно учесть, что конденсационные котлы эффективно проявляют себя только в низкотемпературных системах, таких как водяные теплые полы. В остальных случаях они работают аналогично конвекционному агрегату

Так как все же выбрать котел для отопления частного дома

Чтобы проще было ориентироваться при выборе, давайте систематизируем информацию. Рассмотрим наиболее типичные требования, которые влияют на выбор типа котла:

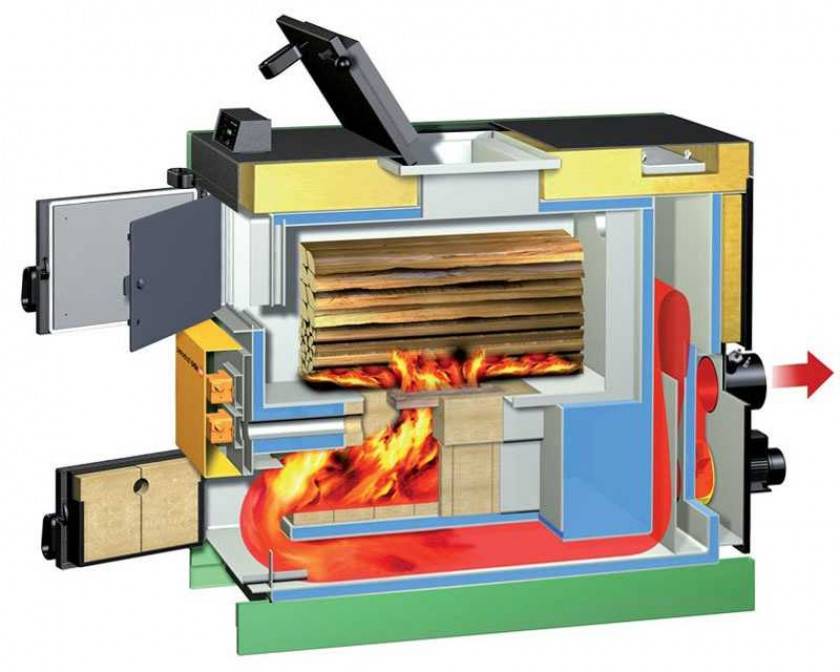

  • Самое экономичное отопление. Дешевле всего отапливаться дровами/углем и газом. Далее идут пеллеты, жидкое топливо и электричество. В общем это так, но ситуация сильно зависит от региона. Где-то более дешевым окажется электричество, где-то жидкое топливо. В общем, надо считать.
  • Степень автономности. Наиболее автоматизированные — газовые, электрические и пеллетные агрегаты. Их можно оставлять в работе без присмотра. Немного внимания требуют жидкотопливные. Наименее автоматизированные — твердотопливные.

    Чтобы в доме было тепло необходимо правильно выбрать котел для отопления частного дома

  • Сложности при подключении. Сложнее всего с оформлением и подключением газа. Могут быть проблемы с выделением мощности для электрического отопления — не на всех подстанциях есть резерв. С остальными все просто: главное соблюдать рекомендации по безопасной установке.

Если учесть наличие и доступность топлива, сделать свой выбор уже несложно.

Рекомендуем: Как сделать котел пиролизного горения — видео уроки Системы газового отопления частных домов Как рассчитать потребление газа на отопление дома Нормативы для установки газового котла Требования к котельным в частном доме Обвязка твердотопливного и газового котла Выбираем двухконтурный газовый котел Паровые системы отопления Как рассчитать мощность котла отопления

Рекомендации по выбору

Прежде чем купить напольный котел на газе, нужно определиться с требованиями к системе отопления, а также ознакомиться c основными характеристиками.

Что выбрать — с одним контуром или двумя

Напольный агрегат может быть оснащен одним или двумя рабочими контурами. Первый вариант нагревает только теплоноситель, то есть функционирует как обогреватель. Такой прибор включает в себя один теплообменник, а значит имеет компактный размер и простую конструкцию. Однако стоит учесть, что габариты также зависят и от мощности устройства.

Чтобы превратить одноконтурный котел в водонагреватель, придется обзавестись дополнительным оборудованием. Например, можно приобрести бойлер косвенного нагрева. Но обычно подобные приборы выбирают для обогрева зданий, не нуждающихся в горячем водоснабжении, и вся их мощность уходит только на отопление помещений.

Модели с двумя контурами выполняют две функции одновременно: они нагревают теплоноситель и воду для бытовых нужд. В такие приборы устанавливают сразу два теплообменника, что усложняет их строение.

Однако существуют варианты с одним теплообменником, его называют битермическим. Элемент разделен на два сегмента — по одному движется вода для подогрева, а по второму жидкость-теплоноситель. Агрегаты, оснащенные подобной деталью, отличаются компактностью, но не так надежны и удобны в эксплуатации.

Если в частном доме большой площади нужно решить не только проблему с отоплением, но и наличием горячего водоснабжения, предпочтительней остановить выбор на приборе с двумя отдельными теплообменниками. В них скапливается меньше накипи и не нужно отключать отопительный сегмент, чтобы активировать подачу горячей воды. Двухконтурный котел можно использовать лишь в небольших строениях, это обусловлено ограниченной мощностью таких моделей и требованиями безопасности.

Обыкновенный или конденсационный

Классические аппараты являются конвекционными приборами, то есть их дымовые газы выводятся наружу вместе с водяными парами. Но они дают много тепла, которое можно использовать повторно. Установки конденсационного типа накапливают газ, выделяемый при сгорании топлива, а затем направляют его в отопительные контуры. За счет чего значительно вырастает КПД котла и всей системы в целом.

Таким образом можно значительно сократить расходы на голубое топливо и увеличить коэффициент полезного действия до 100%. Но подобные модели отличаются сложной конструкцией и высокой стоимостью, тогда как конвекционные обогреватели дешевле и проще устроены.

Мощность

Мощность — основной фактор, определяющий эффективность котла для обогрева того или иного помещения. Можно самостоятельно выяснить необходимый показатель, помня, что на 10 м2 дома требуется 1 кВт мощности. Однако стоит помнить, что это приблизительная цифра

При расчетах важно учесть высоту потолков, количество окон и дверей, теплопотерю и теплоизоляцию здания. За помощью всегда можно обратиться к специалисту, он точно учтет все тонкости

Система управления

Самыми удобными и безопасными считаются напольные приборы с автоматическим управлением. Они способны работать в автономном режиме и не нуждаются в постоянном контроле со стороны владельца. Недостатком таких устройств является их высокая цена.

В магазинах можно увидеть простенькие бюджетные установки с механической системой. Но за ними нужно следить, включать и выключать самостоятельно, а также производить настройки комфортной температуры.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро “подохнуть”. Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Нюансы при выборе газового котла для отопления частного дома

Отсутствие или постоянные неполадки в централизованном отоплении и системе горячего водоснабжения обязывают владельцев загородных домов и квартир прибегать к установке индивидуальных автономных систем. Их ключевым звеном является котел, который за счет сжигания топлива осуществляет нагрев теплоносителя для системы обогрева и воду для бытовых нужд.

Многие пользователи отдают предпочтение установкам на газу, но в вопросе: какой газовый котел выбрать, возникают трудности. Агрегаты, функционирующие на газу отличаются экономичностью, т.к. в качестве топлива выступает. Другие варианты сжигаемого горючего стоят дороже либо отдают гораздо меньше тепловой энергии.

Еще одно достоинство приборов, работающих на газу, заключается в том, что за их работой не нужен постоянный контроль. Достаточно произвести подключение установки к магистральной трубе или баллону, и он будет бесперебойно функционировать, пока не израсходует все горючее.

Однако для того, чтобы газовый котел работал без сбоев и неполадок, нужно грамотно его выбрать и проводить качественное и регулярное обслуживание после того, как будет произведено подключение. На сегодняшний день на рынке присутствует большое разнообразие моделей, которые различаются по функционалу и ряду параметров.

Ключевые моменты, на которые следует обращать внимание при выборе газового котла:

  • мощность агрегата;
  • количество контуров;
  • материал изготовления корпуса и теплообменника;
  • тип исполнения;
  • наличие автоматики для безопасной работы.

Воспользоваться калькулятором расчета мощности котла можно здесь

Виды по методам розжига котла и какой метод наиболее оптимальный?

Существует три варианта розжига:

  • электронный. Горелка поджигается одним нажатием кнопки при помощи специального узла. Этот вариант присутствует на всех моделях энергозависимых котлов;
  • пьезоэлектрический. Принцип работы такой системы аналогичен всем пьезоустройствам — для появления искры надо надавить на специальный кристалл. Используется на энергонезависимых котлах. Многие пользователи считают такой тип розжига неудобным;
  • ручной. Пламя поджигают обычной зажженной спичкой (лучиной). Для розжига необходимо иметь некоторый запас таких удлиненных деревянных палочек.

Большинство пользователей единодушно предпочитают электронный тип розжига, но на энергонезависимых агрегатах он невозможен. Приходится привыкать к использованию пьезоэлемента или поджигать горелку горящей лучиной.

Газовый котел: принцип работы и устройство

После поступления газа срабатывает электро- или пьезорозжиг, включается горелка и в теплообменнике начинает нагреваться вода, которая затем поступает в систему отопления (при большой протяженности трубопроводов и для многоэтажных домов потребуется установка циркуляционного насоса). При достижении температуры, заданной термостатом, автоматика выключает горелку (переключает её на фитиль), а при снижении температуры внутри частного дома снова переходит в режим интенсивного нагревания.

При наличии большого количества альтернатив газ остается вне конкуренции по дешевизне отопления

Напольный газовый котел Biowolf

Газовые котлы по принципу работы подразделяют:

  • конвекционные – конструкция котла предусматривает, что водяной пар, который образуется при сгорании газа, просто выводится наружу вместе с другими продуктами сгорания
  • конденсационные – водяной пар и продукты сгорания дополнительно направляются в теплообменник, где после выделения тепла, пар конденсируется.

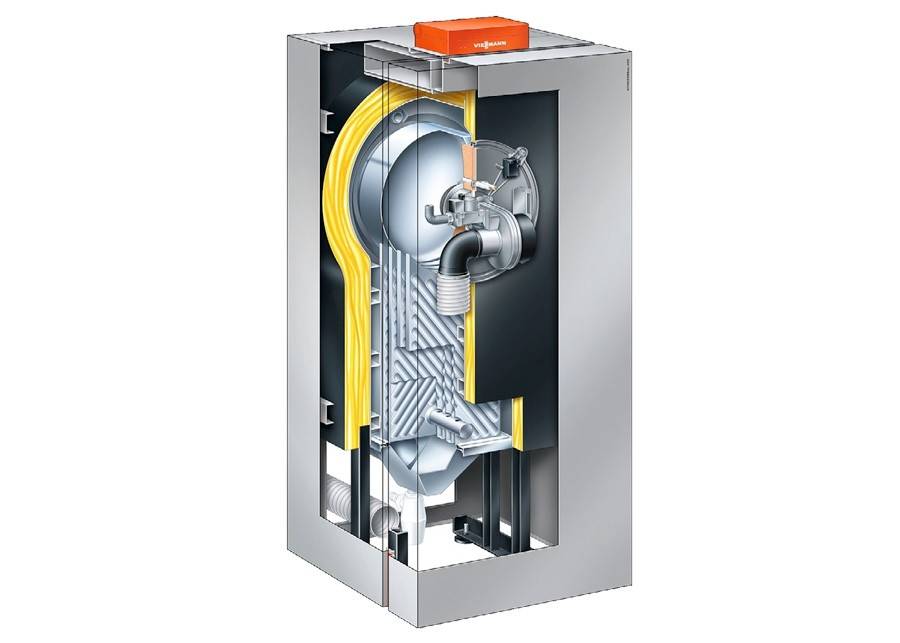

Конденсационный котел отопления

Котел конденсационного типа имеет значительно лучший показатель КПД (отзывы указывают на некоторые модели, у которых этот показатель выше почти в 2 раза), но при этом за счет усложнения конструкции цена его выше. Более простая схема и конструкция конвекционных котлов позволяют выпускать их более дешевыми, при этом в них используются менее дорогостоящие материалы, ведь в конденсационном котле приходится предусматривать защиту деталей от коррозии из-за возникающего конденсата.

Газовые конденсационные настенные котлы – это усовершенствованная система тепло- и водоснабжения с удобным управлением и компактной конструкцией

Секрет конденсационного котла очень прост – использование тепла конденсации водяного пара

Кроме того, если в конвекционных котлах продукты отхода отводятся в дымоход за счет естественной тяги, то в конденсационных необходимо устанавливать принудительную вентиляцию. Еще один фактор, из-за чего цена на конвекционные котлы выше – использование больших, достаточно дорогих радиаторов, чтобы обеспечить низкую температуру теплообменника, иначе конденсация пара просто не будет происходить.

Конструкционно газовый котел состоит из газовой горелки, теплообменника, в котором непосредственно происходит нагрев теплоносителя (воды), дымохода (устройство для отвода дыма), автоматики. Так же в комплект поставки может входить циркуляционный насос и аппаратура самодиагностики, хотя циркуляционный насос можно подсоединить к системе своими руками.

Конструкция газового котла

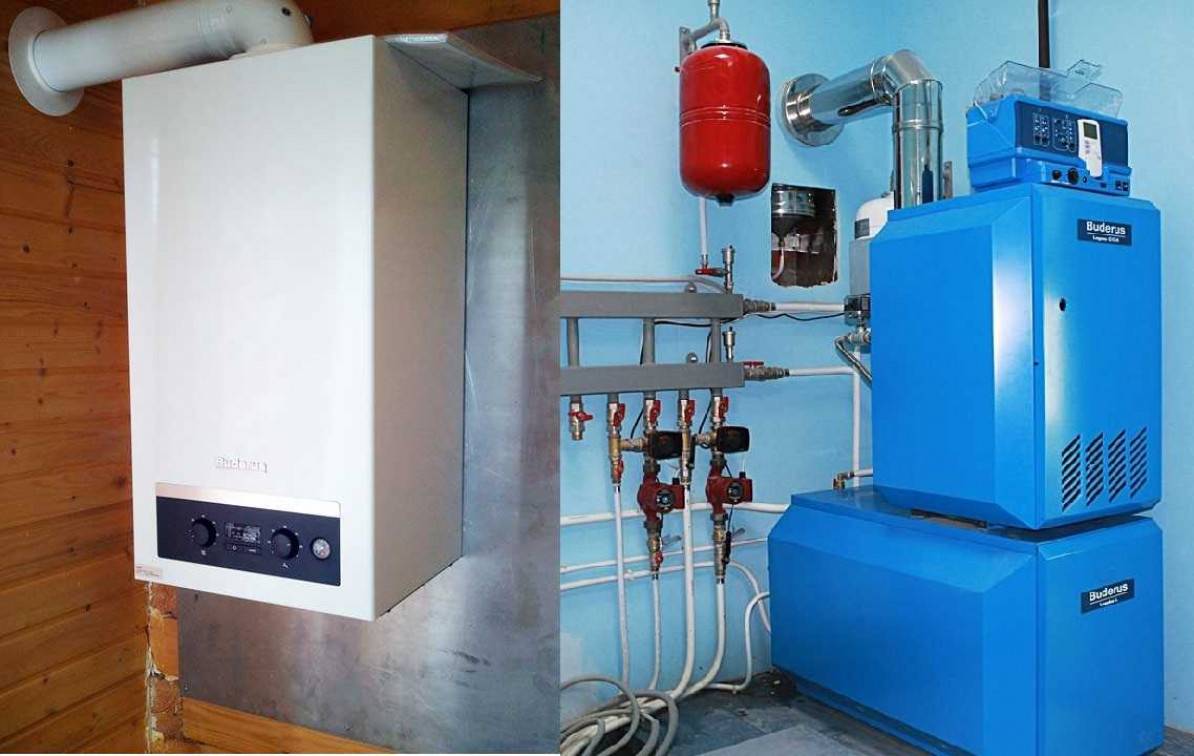

В зависимости от исполнения и конструкции, газовый котел может быть:

настенный – занимает меньше места, такой тип котла необходимо купить, если вы планируете установить его внутри дома. Настенный тип котла отопления дешевле, его монтаж проще, для отвода дыма используется коаксиальная труба. Но при этом его основной недостаток – энергозависимость, он не будет работать без подключения электричества, кроме того, настенный котел не бывает очень мощный

напольный – гораздо мощнее, тяжелее и надежнее, для его установки необходимо отдельное помещение. За счет установки массивных чугунных теплообменников он долговечнее, кроме того, напольный котел отопления может иметь несколько видов горелок (атмосферная и вентиляторная) и быть унифицирован для подачи дизельного топлива. При установке атмосферной горелки настенный котел становится полностью автономным.

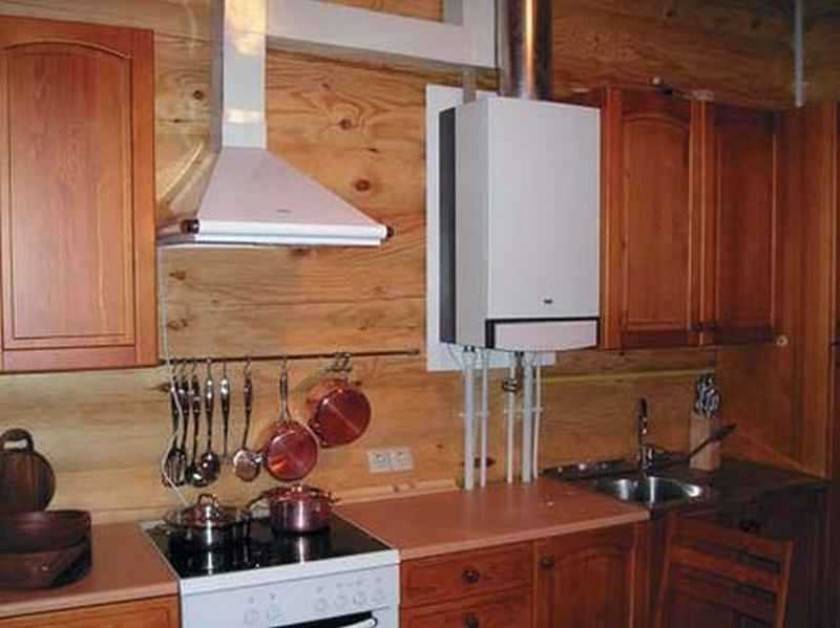

Настенный газовый котел с великолепным дизайном

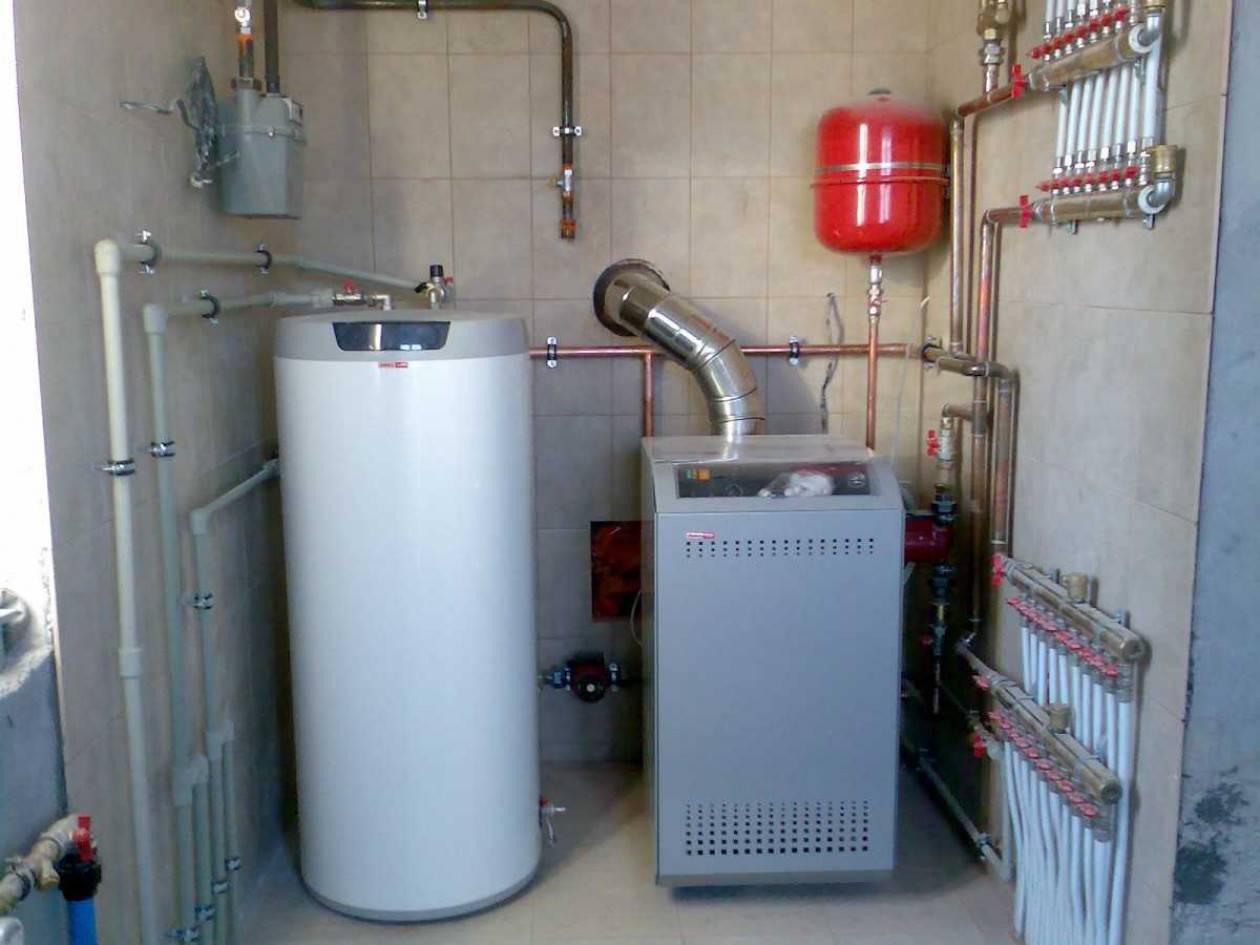

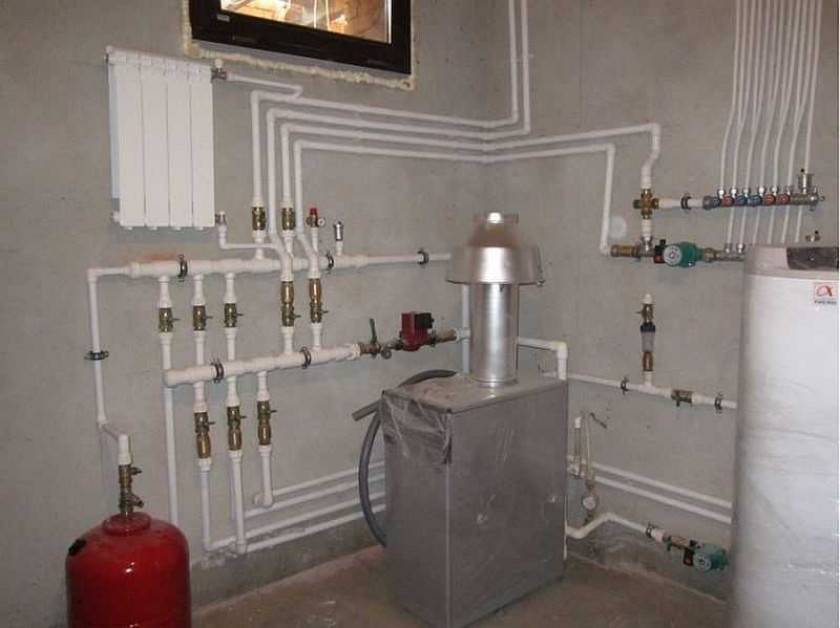

Напольный котел

Плюсы и минусы газовых напольных чугунных котлов

Устройство котлов с чугунным теплообменником

  • Теплотехнические характеристики – чугун, после нагрева, долго отдает тепло. Устойчив к воздействию агрессивной среды и кислот.
  • Чугунный теплообменник имеет сборную конструкцию, состоящую из отдельных секций, закрепленных шпильками. При повреждении, все части устройства можно заменить.
  • Теплообменник из чугуна способен выдерживать значительную термическую нагрузку (нагрев до 300°С) без деформации. Метал, не прогорает.
  • Срок эксплуатации котла, не менее 25 лет. При соблюдении правил использования и рекомендаций производителя, время службы увеличивается до 30-35 лет.

Что лучше залить в «чугун» – воду или антифриз

  • Время нагрева – антифриз имеет большую плотность чем вода. Поэтому, для прогрева требуется больше времени, чем для воды. Если учесть временные затраты на нагрев самого теплообменника, до подачи тепла в помещение, пройдет от 10 минут до получаса.
  • Теплоотдача – антифриз долго нагревается, но потом длительное время остается горячим. При этом, затраты для разогрева теплоносителя больше, чем требуются для нагрева воды.

Особенности эксплуатации чугунных котлов на газе

  • В 80% случаев, причиной раннего выхода оборудования из строя, являются механические повреждения во время транспортировки. Чугун, хрупкий металл, поэтому удары, падение агрегата, приводят к выходу из строя теплообменника. После доставки котла, требуется, как можно раньше проверить цельность внутреннего устройства, залив в котел теплоноситель.
  • От перепада температуры подачи и обратки системы отопления, чугунный котел может растрескаться, поэтому, в обвязку потребуется включить смесительный узел.
  • Для установки подготавливают прочное основание. Оптимален монтаж на бетонный пол или предварительно залитый фундамент.
  • При обнаружении течи, выполняется замена чугунной секции. После ремонта, полностью восстанавливаются все теплотехнические характеристики теплообменника.

Как выбрать напольный котел на газе с теплообменником из чугуна

  • Напольные одноконтурные чугунные газовые котлы отопления – предназначены для подключения к системе отопления. Нагрев горячей воды, изначально не предусмотрен.После переоборудования и подключения бойлера косвенного нагрева, напольные газовые одноконтурные котлы с чугунным теплообменником, способны использоваться для ГВС. Установка накопительной емкости, обеспечивает дополнительную защиту внутреннего устройства, одновременно, выполняя функцию термоса и смесительного узла.
  • Напольные чугунные двухконтурные газовые котлы – в отличие от предыдущей версии оборудования, в корпус встроен медный змеевик, работающий на нагрев горячей воды.Напольные двухконтурные газовые котлы с теплообменником из чугуна, могут дополнительно оснащаться встроенной буферной емкостью, для равномерной подачи нагретой воды пользователям. Котлы имеют пропускную способность – параметр, указывающий, сколько жидкости может быть нагрето в течение одного часа.

При выборе подходящего котла, ориентируются на мощность, указанную производителем, наличие или отсутствие контура и встроенной буферной емкости ГВС.

Популярные чугунные котлы

  • Германия – Buderus Logano, De Dietrich DTG, Vaillant atmoVIT.
  • Чехия – Thermona THERM.
  • Россия – Siberia серии КЧГО, Лемакс серий Wise и Лидер, Очаг КЧГ.
  • Италия – Pegasus от Ferroli, серия SLIM от Baxi.
  • Совместное производство – Protherm Медведь и Гризли.

Плюсы и минусы выбора газового котла с «чугуном»
  • Стоимость газовых отопительных котлов с чугунным «сердцем», превышает стальные аналоги в 1,5-2 раза. Именно высокая цена на агрегаты и влияет на то, что отечественный потребитель выбирает стальные аналоги. Существенные затраты оправдываются за счет длительной эксплуатации котла, достигающей 30-35 лет.
  • Простота обслуживания и ремонта – в стальных котлах, из строя выходит весь теплообменник. Заварить шов с помощью обычного сварочного автомата, практически невозможно. Чугунный теплообменник, ремонтируется посредством замены поврежденной секции.Выполнить ремонтные работы возможно самостоятельно, при условии, что имеются определенные навыки. Допускается увеличение производительности котла, методом добора нескольких секций теплообменника.
  • Неприхотливость к качеству теплоносителя – выбор чугунного котла оправдан по причине того, что металл абсолютно инертен к воздействию кислот. Допускается применение антифриза в любой пропорции.

Различие по уровню мощности

Напольные отопительные котлы подразделяются на работающие:

— на одном уровне мощности, их называют одноступенчатыми;

— на двух уровнях мощности, называют двухступенчатыми;

— плавно регулируемые, называются котлами с модуляцией.

Практические наблюдения показывают, что за весь холодный сезон на всю мощность котел используется лишь 15—20 времени, а весь остальной она остается невостребованной.

Из этого обстоятельства можно сделать вывод, что лучшим приобретением будет котел с модуляцией или с двухуровневой мощностью, которые позволят регулировать ее под конкретную температуру за окном. К положительным качествам этих вариантов приборов отопления можно отнести:

— более долгий срок работы, который достигается снижением мощности в нужное время;

— увеличение экологических качеств, так как уменьшается выброс отходов горения в атмосферу;

— есть возможность подключать, при необходимости, дополнительное водогрейное оборудование.

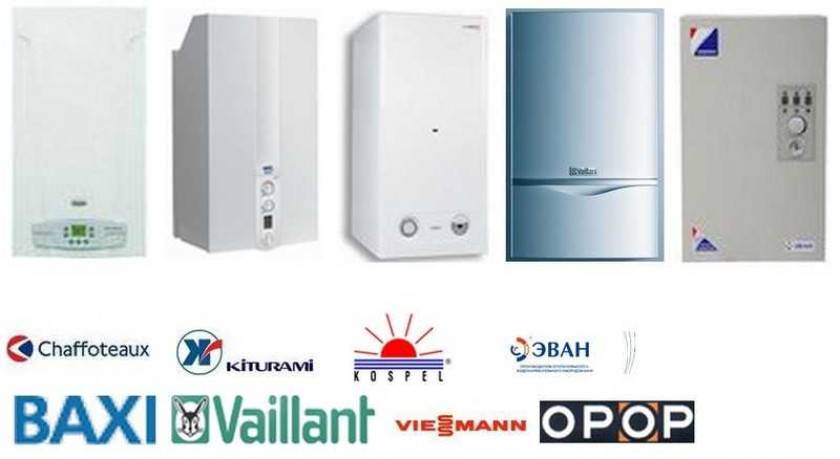

Комплектация настенных газовых котлов

Существует несколько категорий, в которых присутствует разная комплектация настенных котлов, работающих на газе.

  • Это простые модели, где в конструкции находятся один теплообменник или два, газовая горелка в камере сгорания и небольшая система автоматики. Это самые простые и дешевые приборы, которые, кстати, очень даже эффективно работают. Единственный их недостаток – вам все время придется отслеживать работу, потому что придется смотреть и за температурой теплоносителя, и за давлением газа. К примеру, на улице чуть потеплело, давление газа сразу увеличивается. Если вы не уследили, то есть большая вероятность, что теплоноситель просто закипит. Ни к чему хорошему это не приведет.
  • Есть на рынке очень сложные модели, в конструкции которых присутствуют и циркуляционный насос, и расширительный бачок, и турбина для надува воздуха на горелку, и несколько теплообменников, и встроенный бойлер. По сути, это мини котельная. Скажем так, такие модели очень эффективно работают и неплохо экономят топливо. Но у них есть несколько недостатков. Первое – высокая цена. Второе – сложность обслуживания, а, тем более, проведение ремонта. Без специалиста лезть во внутренности котла не рекомендуется. Третье – сложная система автоматики, так что настройку котла тоже лучше пусть делают профессионалы.
  • Но есть в категории сложных конструкций и, если так можно выразиться, менее сложные. К примеру, отсутствие расширительного бака, который устанавливается в систему отопления, как отдельно стоящая единица. Вынос трехходового клапана или установка теплообменника для ГВС проточного типа, а, значит, отсутствие встроенного бойлера. В настоящее время производители предлагают достаточно широкий ассортимент, который поможет выбрать настенный газовый котел точно под ваши нужды и требования.

Читать далее: Расчет системы отопления частного дома формулы и примеры

Схема двухконтурного настенного котла

И последнее. Если вы являетесь владельцем небольшого загородного дома или городской квартиры и у вас появилось желание установить в своем жилище автономную систему отопления, то настенные модели газовых котлов для вас – идеальное решение.

  • Особенности и разновидности газовых котлов «Электролюкс»
  • Классификация украинских газовых котлов «АТОН»
  • Модельная линейка и технические характеристики газового котла «Сибирия»
  • Как правильно выбрать навесной газовый котел
  • Высокое качество газовых котлов «Rinnai»
  • Отечественный вариант – газовый котел КОНОРД

Не забудьте оценить статью:

Достоинства и недостатки

АГВ отопление с помощью котлов этого типа позволяет существенно повысить комфорт проживания. Как и любая техника, они имеют свой набор преимуществ и недостатков.

Плюсы

  • Энергонезависимость. Котлу не требуется подключение к электрическим сетям, он будет работать все время, пока в трубе есть газ.
  • Простота. Труба, горелка, бак. Эксплуатация возможна неквалифицированным персоналом, что снижает ее стоимость.
  • Оптимальный КПД — при больших значениях по трубе потечет конденсат, при меньших возрастут расходы на отопление.
  • Относительно небольшие размеры.
  • Приемлемая цена.

Минусы

  • Морально устаревшая конструкция.
  • Конденсация влаги из атмосферного воздуха на нижнем зеркале котла и течь, которая может погасить горелку. Эффект наблюдается до момента достижения теплоносителем температуры в 25-30 0С.
  • Для полного прерывания подачи газа требуется, чтобы остыла термопара. На это уходит до минуты, что может стать фатальным при аварии.
  • Не слишком удачная эргономика — открыты трубопроводы, элементы управления. Трудно согласовать котел с дизайном интерьера.
  • Для розжига горелки необходимо обращение с открытым огнем, что само по себе опасно.
