Что такое элеваторный узел системы отопления

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

  • Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
  • Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

  • Подача 150 и обратка 70 градусов Цельсия;
  • Соответственно 130 и 70;
  • 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

  • Датчиков температуры наружного воздуха и внутреннего;
  • Сервопривода;
  • Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

  • Смесительную;
  • Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

  • Простота конструкции;
  • Высокая эффективность;
  • Не требуется подключение к электрическому току.

Недостатки:

  • Нужен точный и качественный расчет и подбор элеватора отопления;
  • Нет возможностей регулировать температуру на выходе;
  • Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

  • Камеры разрежения;
  • Сопла;
  • Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

  • 1- подающий (подводит горячую воду к дому);
  • 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

  • 95(90)/70 0С;
  • 130/70 0С;
  • 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

  • Работает в качестве циркуляционного насоса;
  • Выполняет функцию смешивания;

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

  • Отсутствует возможность регулирования температуры воды на выходе;
  • Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
  • Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

  • Струйный элеватор;
  • Сопло;
  • Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Полипропиленовые

ППТ сделаны из листов полипропилена, между которыми проложен тонкий лист алюминиевой фольги. При производстве труб листы полипропилена смазывают клеящей мастикой, между ними помещают тонкую алюминиевую фольгу, сворачивают в рулон, надевают на полый стержень, края на стыке подрезают под углом 45 градусов, смазывают акриловым гелем и прогревают специальным феном. Эти трубы не подвержены коррозии, на их внутренних стенках не оседает ржавчина и бактериальный налет. Трубы соединяются друг с другом под прямым углом при помощи пластиковых или резьбовых металлических фитингов.

Способы соединения пластиковых труб:

  • склеивание или соединение холодной сваркой;
  • соединение при помощи резьбовой муфты;
  • плазменная высокотемпературная сварка;
  • накладные металлические фланцы;
  • сварка при помощи электрической муфты.

ППТ используются в труднодоступных местах, они легко соединяются, не дают протечек.

Преимущества полипропиленовых труб:

  • легко изгибаются на произвольный угол;
  • изнутри не оседает бактериальное железо;
  • не выпадает осадок солей кальция;
  • ППТ не разрывает жидкость на морозе;
  • из пластика не выделяются вредные вещества, трубы можно использовать для снабжения питьевой водой;
  • не протекают, можно использовать для устройства «теплого пола»;
  • не повреждают грызуны, грибок, плесень;
  • термостойкие, можно использовать для ГВС.

Назначение элеваторного узла – смешивание перегретого теплоносителя, который поступает с ТЭЦ, с горячей водой, которая возвращается из обратки. Также он отвечает за обеспечение циркуляции в системе, предотвращение перепадов давления и гидравлических ударов вследствие нарушения герметичности системы при выпуске пузырьков воздуха, резких перепадах погоды, резкого падения давления в системе и «вскипания» теплоносителя.

Устройство теплового узла отопления

Тепловой пункт отопительной системы – это место, где магистраль поставщика горячей воды соединяется с системой отопления жилого дома, а также производится подсчет потребленной тепловой энергии.

Основные типы тепловых пунктов

Узлы подключения системы к источнику тепловой энергии бывают двух типов:

  1. Одноконтурные;
  2. Двухконтурные.

Одноконтурный тепловой пункт – это наиболее распространенный тип подключения потребителя к источнику тепловой энергии. В этом случае для системы отопления дома используется непосредственное соединение с магистралью горячего водоснабжения.

Одноконтурный тепловой пункт имеет одну характерную деталь – его схема предусматривает трубопровод, соединяющий прямую и обратную магистрали, который называется элеватор. Назначение элеватора в системе отопления стоит рассмотреть подробнее.

У котельных системы отопления есть три стандартных режима работы, различающихся температурой теплоносителя (прямого/обратного):

  • 150/70;
  • 130/70;
  • 90–95/70.

Использование перегретого пара в качестве теплоносителя для системы отопления жилого дома не допускается. Поэтому, если по погодным условиям котельная поставляет горячую воду температурой в 150 °C, ее требуется охладить перед подачей в стояки отопления жилого дома. Для этого используется элеватор, через который «обратка» попадает в прямую магистраль.

Элеватор открывается ручным или электрическим (автоматическим) приводом. В его магистраль может быть включен дополнительный циркуляционный насос, но обычно это устройство делают особой формы – с участком резкого сужения магистрали, после которой идет конусообразное расширение. За счет этого оно работает как инжекторный насос, закачивая воду из обратки.

Двухконтурный тепловой пункт

В этом случае теплоносители двух контуров системы не смешиваются. Для передачи тепла от одного контура другому используется теплообменник, обычно пластинчатый. Схема двухконтурного теплового пункта приведена ниже.

Пластинчатый теплообменник – это устройство, состоящее из ряда полых пластин, по одним из которых прокачивается нагревающая жидкость, а по другим – нагреваемая. У них очень высокий коэффициент полезного действия, они надежны и неприхотливы. Количество отбираемого тепла регулируется изменением числа взаимодействующих друг с другом пластин, поэтому забор охлажденной воды из обратной магистрали не требуется.

Как оборудовать тепловой пункт

h3_2

Для организации теплоснабжения жилого дома тепловые пункты оснащаются следующим дополнительным оборудованием:

  1. Задвижками и вентилями;
  2. Фильтрами-грязеуловителями;
  3. Приборами контроля и учета – термометрами, манометрами, расходомерами;
  4. Вспомогательными насосами.

Состав оборудования одноконтурного пункта отопления приведен на рисунке.

Цифрами здесь обозначены следующие узлы и элементы:

  • 1 — трехходовый кран;
  • 2 — задвижка;
  • 3 — пробковый кран;
  • 4, 12 — грязевики;
  • 5 — обратный клапан;
  • 6 — дроссельная шайба;
  • 7 — V—штуцер для термометра;
  • 8 — термометр;
  • 9 — манометр;
  • 10 — элеватор;
  • 11 — тепломер;
  • 13 — водомер;
  • 14 — регулятор расхода воды;
  • 15 — регулятор подпара;
  • 16 — вентили;
  • 17 — обводная линия.

Установка приборов теплового учета

Пункт приборов теплового учета включает:

  • Термодатчики (устанавливаются в прямую и обратную магистрали);
  • Расходомеры;
  • Тепловычислитель.

Приборы теплового учета устанавливаются как можно ближе к ведомственной границе, чтобы предприятие-поставщик не высчитывало теплопотери по некорректным методикам. Лучше всего, чтобы тепловые узлы и расходомеры имели на своих входах и выходах задвижки или вентили, тогда их ремонт и профилактика не будут вызывать трудностей.

Совет! Перед расходомером должен быть участок магистрали без изменения диаметров, дополнительных врезок и устройств, чтобы уменьшить турбулентность потока. Это увеличит точность измерения и упростит работу узла.

Тепловой вычислитель, получающий данные от термодатчиков и расходомеров, устанавливается в отдельном запирающемся шкафу. Современные модели этого устройства оборудованы модемами и могут соединяться по каналам Wi-Fi и Bluetooth в локальную сеть, предоставляя возможность получать данные дистанционно, без личного визита на узлы теплового учета.

Особенности монтажа и проверка

Монтаж элеваторного узла

Стоит сразу отметить, что установка и проверка работы элеваторного узла и системы отопления — это прерогатива представителей обслуживающей компании. Делать это жильцам дома категорически запрещено. Однако знания схемы элеваторных узлов центральной системы отопления рекомендуется.

При проектировании и монтаже учитываются характеристики входящего теплоносителя

Также принимаются во внимание разветвленность сети в доме, количество приборов отопления и температурный режим работы. Любой автоматический элеваторный узел для отопления состоит из двух частей

  • Регулировка интенсивности потока входящий горячей воды, а также замеры ее технических показателей — температуры и напора;
  • Непосредственно сам смесительный узел.

Основной характеристикой является коэффициент смешивания. Это отношение объемов горячей и холодной воды. Данный параметр является результатом точных расчетов. Он не может быть константой, так как зависит от внешних факторов. Установка должна выполняться строго по схеме элеваторного узла системы отопления. После этого делается точная настройка. Для уменьшения погрешности рекомендуется максимальная нагрузка. Таким образом температура воды в обратной трубе будет минимальной. Это является необходимым условием для точного регулирования работы автоматической задвижки.

Через определенный промежуток времени необходимы плановые проверки работы элеваторного узла и системы отопления в целом. Точный порядок действий зависит от конкретной схемы. Однако можно составить общий план, в который входят следующие обязательные процедуры:

  • Проверка целостности труб, запорной арматуры и приборов, а также соответствие их параметров паспортных данным;
  • Юстировка датчиков температуры и давления;
  • Определение потерь давления во время прохождения теплоносителя через сопло;
  • Вычисление коэффициента смещения. Даже для самой точной схемы отопления элеваторного узла со временем происходит износ оборудования и трубопроводов. Эта поправка обязательно учитывается при настройке.

После выполнения этих работ автоматический элеваторный узел центрального отопления должен опечатываться, чтобы предотвратить постороннее вмешательство.

Нельзя применять самодельные схемы элеваторных узлов для центральных систем отопления. В них зачастую не учитываются важнейшие характеристики, что может не только снизить эффективность работы, но и стать причиной аварийной ситуации.

Неисправности

Зачастую все поломки в элеваторном узле связаны с тем, что деталь просто ломается. Происходит это по причине изменения диаметра сопла или его засорения.

Также может испортиться арматура, грязевики, а также очень часто происходит сбой настроек регуляторных элементов. Очень часто поломки и сбои происходят из-за перепадов температур до подключения к системе и после нее.

Если параметры значительно разнятся, то это уже явный звонок того, что в работе блока произошли недочеты. Если расхождение в показателях совсем незначительное, то вероятнее всего сложности кроются в обычном загрязнении сопла.

Чтобы избавить сопло элеваторного узла от загрязнений, необходимо его снять и хорошенько прочистить ветошью и щеткой. Если диаметр описываемого элемента изменился по причине появления ржавчины, работа все системы отопления будет прервана.

При этом температура в квартирах на нижних этажах будет слишком высокой, а в квартирах наверху, наоборот, — тепла будет недостаточно. Чтобы устранить проблему нужно просто установить новое сопло.

Манометры отопительной системы устанавливаются перед грязевиком и за ним. Если показания на приборах свидетельствуют о сильном перепаде давления, значит загрязнен грязеочистительный элемент. Чтобы очистить его от загрязнений, нужно удалить весь мусор через спусковые краны, которые располагаются в нижней части узла. В случае, если решить проблему таким способом не удается, грязевик нужно разобрать и почистить.

Подводя итог всего вышеописанного, стоит сказать, что элеваторный узел — один из важнейших узлов отопительной системы, качественная работа которого очень важна.

Правила расчета элеваторного узла

Понимая, зачем нужен элеваторный узел системы отопления, что это такое, пользователь сталкивается с самой сложной задачей – расчетом схемы. Сначала просчитывается диаметр камеры подмеса и подбирается номер прибора, затем определяются размеры рабочего сопла.

Для расчета диаметра смесительного отсека используют формулу:


Расчеты ведутся в сантиметрах, Gпр – это общий объем расхода прогретого теплоносителя в сети с учетом гидравлического сопротивления потока.

Для расчета гидравлического сопротивления применяется формула:

Все буквенные обозначения определяются так:

  • Q – объем тепла, расходуемого на прогрев сети, измеряется в ккал/ч;
  • Tсм – температура теплоносителя на патрубке выхода из устройства элеватора;
  • T2o – температура теплоносителя в трубопроводе обратного тока;
  • h — параметр сопротивления жидкости, считается в метрах водяного столба.

Для расчета количества килокалорий ватты умножаются на 0,86. При расходе 10 тонн теплоносителя в час показатель диаметра камеры подмеса равен 2,76 см, потребуется смеситель №4 с диаметром камеры в 30 мм.

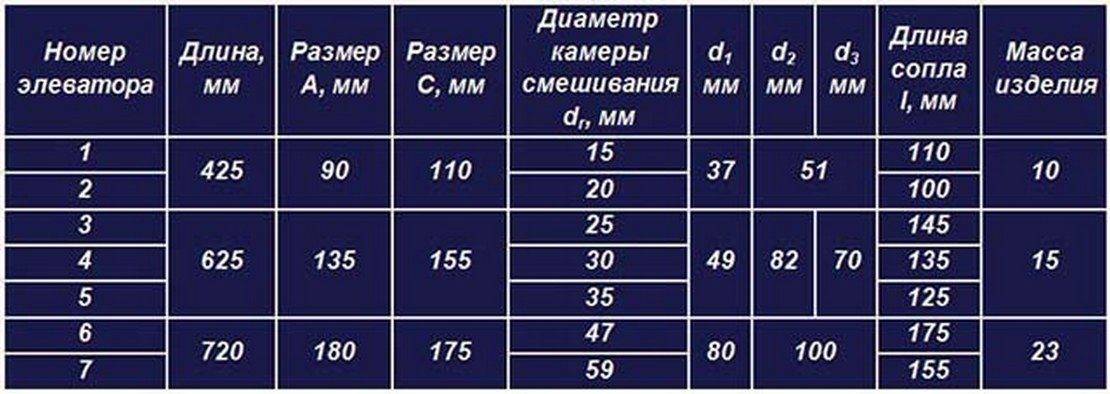

Таблица номеров и стандартных размеров элеваторов:

Чтобы рассчитать размер диаметра узкой части сопла, применяется формула (измерения в мм):

Все буквенные обозначения определяются так:

  • Dr – размер камеры подмеса (инжекционного отсека) в см;
  • u – коэффициент смешивания;
  • Gпр – известный показатель.

Для расчета коэффициента инжекции пригодится формула:

Где показатели уже известны, кроме T1 – температуры горячего теплоносителя в патрубке подачи в элеватор. При условии, что температура подачи равна +150 С, а обратки +90 С и +70 С, показатель Dс при расходе воды в объеме 10 тонн/час составит 8,5 мм.

Последнее, что требуется просчитать, это уровень напора Hp в трубопроводе входа на узел со стороны центральной магистрали.

Чтобы найти размер диаметра сопла применяется формула:

Все вычисления в формуле в сантиметрах.

Понятная типовая схема элеваторного узла отопления – это плюс, некоторая сложность расчетов – минус. Точность определений должна быть идеальной, только так можно обеспечить работу сети в нормальном режиме. Если сеть отличается сложностью структуры, есть ответвления, подбор параметров узла лучше поручить специалистам или продумать иной вариант подержания нормальной циркуляции теплоносителя в автономной тепловой системе.

Что такое «теплосеть» и «теплоузел»

Сеть отопления дома представляет собой совокупность трубопроводов, которые обеспечивают теплом каждое жилое помещение. Это сложная система, которая состоит из двух теплопроводов: горячего и остывшего.

В список выполняемых задач входят:

  • контроль за состоянием источника тепла;
  • контроль состояния трубопроводов воды и тепла;
  • регистрация данных с аппаратов учета.

Типы теплоузлов

В многоэтажных домах используется тепловые пункты двух типов.

Одноконтурный предусматривает прямое подключение к трубам горячего водоснабжения, то есть теплопроводы соединяются при помощи элеватора. В высотных зданиях тепловая сеть довольно разветвленная, но большая часть оборудования располагается в подвальном помещении.

Далее более подробно мы рассмотрим принцип работы одноконтурного теплового узла. Из-за своего устройства, а именно наличия элеватора, и низкой стоимости используется чаще всего. Компаниям, которые занимаются установкой теплооборудования и теплоузлов, выгоднее использовать устаревающие и не требующие тщательного внимания элеваторные узлы.

Устройство

Одноконтурный тепловой узел устроен наиболее просто. Как уже говорилось, он состоит из трубы, отходящей от источника тепла и «холодной» трубы, которые соединяются при помощи элеватора. Также на трубах стоят фильтры и измерительные приборы, контролирующие поток, температуру теплоносителя и давление в трубах.

Фильтровочное оборудование устанавливается, так как вся система отопления довольно негативно реагирует на грязь и осадок в теплоносителе. Со временем его необходимо прочищать либо менять.

Установка счетчиков имеет некоторые нюансы:

  • помещается на трубу с «обратным» теплом;
  • располагать его необходимо как можно ближе, насколько это реально, к источнику тепла;
  • настройка параметров (необходимый объем тепла за час, сутки).

Принцип функционирования

В этом пункте мы расскажем, какие процессы происходят внутри элеваторного узла отопления.

Внутридомовая система отопления может отключаться от городской при помощи задвижек. Такие действия проводят при ремонтных работах и для общей профилактики. Для таких случаев на трубах имеются специальные задвижки, предназначенные для выведения воды из системы.

Использование одноконтурного узла имеет как преимущества та и недостатки.

Плюсами такого теплоузла являются:

  • простота в использовании;
  • редкость поломок;
  • относительная дешевизна составляющих и их установки;
  • полностью механизирован и не зависит от посторонних источников энергии.

Основные из отрицательных сторон:

  • для каждого теплопровода необходимы персональные расчеты параметров для подбора элеватора;
  • давление в каждой трубе должно отличатся;
  • только ручная регулировка;
  • Кем проводится установка и уход за теплоузлом.

В домах с большим количеством квартир имеется система подачи тепла и горячей воды от города, которая располагается в подвальном помещении. Такая система отопления нуждается в профилактике. Наиболее «слабым звеном» являются фильтры, или грязевики, за которыми необходимо следить и прочищать (в них скапливается вся грязь от теплоносителя).

Этой работой занимаются, или, по крайней мере, должны ее выполнять, слесари от органов ЖКХ, которые обслуживают здание. Так как теплоцентр – сложный и опасный в эксплуатации, ни в коем случае не разрешается вмешательство посторонних людей, а осуществлять диагностику и ремонт допускается только специально обученному персоналу.

Что такое элеваторный узел

Устройство представляет собой насос, который размещают в контуре отопления. Он состоит из камеры для воды, диффузора и трёхходового клапана. Его обязательно дополняют запорной арматурой и датчиком тепла.

Элеваторный узел предназначен для разгрузки системы от избыточного давления и балансировки температуры воды между потребителями.

Из котельной выходит теплоноситель, прогретый свыше 100 градусов, что недопустимо по строительным нормам и правилам. Устройство даёт жидкости остыть до приемлемого значения, после чего распределяет по обвязке.

А также элеватор обеспечивает:

  • Защиту потребителей от ожогов, получаемых прикосновением к горячим радиаторам.
  • Предохранение труб от избыточного давления.
  • Возможность использования труб из пластика и полимеров.

Основные недостатки

Невзирая на то, что элеваторный узел имеет множество достоинств, у него существует и один значительный недостаток. Просто в схеме элеватора не предусмотрена возможность регулировки температуры выходящего теплового носителя.

Если показатели температуры воды в обратном контуре указывают на то, что она очень горячая, то нужно будет ее снизить. Решить эту задачу можно лишь с помощью уменьшения размера сопла, но это можно не всегда выполнить ввиду особенности конструкции оборудования.

В некоторых случаях отопительный узел оснащают электрическим приводом, благодаря которому можно откорректировать размер сопла. Он передвигает главный элемент конструкции — дроссельную конусную иголку. Эта игла передвигается на определенное расстояние в отверстие внутри сопла. Глубина передвижения дает возможность менять диаметр сопла и этим регулировать температуру теплового носителя.

На валу можно установить как ручной привод в форме рукояти, так и дистанционно управляемый электродвигатель.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
