Вентиляция в частном доме своими руками – схемы систем вентиляции воздуха, монтаж и устройство

Вентиляция клозета без использования механических устройств

В небольшой туалетной кабине, окно не только помогает пропускать свет, но и служит проемом для поступления воздуха

Несмотря на форму окна, обратите внимание на следующее:

  • Окно должно постоянно быть открыто. Для этого не нужно его стеклить. Если туалет используется зимой, минимизировать воздушные потоки можно, прикрыв проем листом из металла.
  • Открытое отверстие будет защищено от осадков, если поместить его, как можно ближе к крыше.
  • Отверстие для вентиляционной системы стоит вырезать в двери туалетного домика.
  • Защита в форме сетки, марли, гардины предотвратит попадание в помещение насекомых.
  • Монтаж унитаза предполагает подведение вытяжки к нему через пол или подсоединение трубки.

Газовая вентиляция в частном доме

Наличие в доме газовых приборов предъявляет повышенные требования к обустройству циркуляции в помещениях. Нарушение тяги может стать причиной отравления продуктами сгорания.

Для нормальной работы газовых установок необходим кислород. Если его не хватает, воздух в помещении разряжается. Вследствие этого возникает обратная тяга, и вместо дымохода, продукты горения попадают в окружающее пространство. Они могут вызвать недомогание, сильные головные боли, потерю сознания человеком и даже полную остановку дыхания.

Требования к вентилированию газовой котельной

Воздухообмен в помещении с обогревательным прибором, работающим на природном газе, должен быть организован согласно следующим техтребованиям:

  • на один дымоход приходится не более двух газовых агрегатов;
  • продукты горения должны поступать в дымоход с разных уровней (с расстояния свыше 50 см). При одноуровневой подаче в канале монтируют рассечку аналогичной высоты;
  • чтобы не допустить протечку копоти и угарного газа в помещения дома, вентиляционную систему котла следует герметизировать. Обработка стыков и швов осуществляется материалом, стойким к высоким температурам;
  • все элементы обменной системы должны иметь термоизоляцию для предотвращения возгорания.

Вентиляция котельной сооружается из расчета: отток воздуха = воздухообмен х 3.

Подача воздуха = отток + объем кислорода, нужный для процесса горения.

https://youtube.com/watch?v=SAwNykjmiyw

Способы проветривания газовой котельной

Воздухообмен в помещении, где размещено газовое оборудование, может быть организован при помощи:

  • естественной и механической вентиляции, основанных на тяге. Природная циркуляция — результат перепада давления внутри дома и на улице. При механическом проветривании тягу образует вентилятор;
  • приточной, вытяжной, или комбинированной системы проветривания, организованных по назначению. Воздух, поданный в помещение принудительно, давит на отработанный поток, выталкивая его наружу. Также кислород может подаваться в котельную естественным путем, а выводится механическим. Организовать проветривание помещения в автоматическом режиме позволит комбинированная (приточно-вытяжная система), эффективно работающая при любой погоде, поскольку подача и отвод в ней осуществляется механически;
  • бесканальной, или канальной (в зависимости от конструктивного решения коттеджа). В первом случае котельная соединяется при помощи отверстий с другим помещением, откуда отработанный поток выводится в воздуховод. Во втором случае прокладывается сложная система труб, обеспечивающих обмен во всех комнатах дома.

Отопительные устройства закрытого типа, работающие на природном газе, оснащаются каоксиальным (двойным) вентканалом. По его внутренней трубе осуществляется вывод продуктов горения, а по внешней — подается свежий воздух в горелку.

Отопительное устройство

Если в доме установлен газовый котел с камерой сгорания открытого типа, следует:

  • установить трубу для вывода угарного газа на улицу;
  • обустроить общую систему воздухообмена в помещении;
  • наладить поставку  кислорода к котлу.

Принудительная вентиляция подвальных помещений

Естественное и недорогое вентилирование подвала невозможно в случаях:

  1. Цокольный этаж состоит из нескольких помещений с различными функциональными задачами.
  2. Площадь подвального помещения значительна или имеет свои уровни.
  3. Продухи не удаётся устроить из-за особенностей цоколя или рельефа участка.
  4. Подвал полностью заглублён в грунт.

В таких случаях необходима принудительная вентиляция, когда движение и направление потоков воздуха в подвале регулируются системой воздуховодов и вентиляторов.

В дополнение к вентиляторам система принудительного воздухообмена может включать в себя:

  • определитель влажности и температуры;
  • реле автоматического отключения и включения вентиляторов;
  • таймер периодического включения для экономии электроэнергии;
  • электронагреватель (калорифер);
  • кондиционеры, увлажнители;
  • фильтры либо их системы в вентканалах для очистки поступающего извне воздуха.

В загородном доме с площадью подвального помещения более 50 м2 рационально использование общедомовой вентсистемы для вентилирования подвала.

Виды вентиляционных систем

Как сделать вытяжку в частном доме правильно можно понять, обладая информацией о системах вентиляций, способе их монтажа, а также имея навыки и знания основ строительства и электромонтажа.

По принципу действия вентиляция в помещении делится на естественную и принудительную. По конструкции вытяжка в доме бывает канальной и бесканальной, различие которых обусловливается использованием в системе специальных вентиляционных каналов (коробов, труб).

Естественная вентиляция

Данная система работает за счёт естественной тяги воздуха, происходящей между приточными и вытяжными каналами. Свежий воздушный поток попадает в дом:

  • через негерметизированные строительные конструкции
  • оконные форточки
  • приоткрытые дверные проёмы
  • специальные приточные стенные клапаны

Отток отработанного воздуха происходит через систему вытяжных каналов.

Вентканалы заканчиваются за территорией строения:

  • на крыше
  • чердаке
  • через стены

Поступление новых воздушных масс идёт через жилые комнаты, где воздух наиболее чистый в доме; отток же происходит через хозяйственные и технические помещения: кухню, ванную, туалет, котельную, подвал, где концентрация влаги и загрязнений максимальна.

При небольшой разнице температур окружающей среды и внутренних помещений частного дома (не менее 12 градусов), вытяжка ухудшается и действие естественной вентиляционной системы сильно снижается.

Способы улучшения естественной вентиляции

Чтобы повысить эффективность воздухообмена без применения дополнительных механических приборов необходимо усилить инфильтрацию или проветривание жилого помещения.

Инфильтрация воздуха – минимальное проникновение воздушного потока через щели створок окон, оконных блоков и проёмов, дверей и дверных проёмов, через стены. Для улучшения инфильтрации необходимо:

  1. Применять в строительстве материалы с дышащими свойствами (дерево, саман, пористые блоки, керамика).

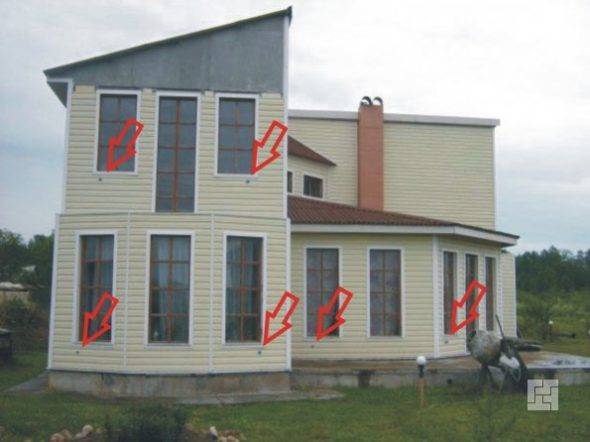

  2. Окна здания можно применять пластиковые, но с наличием клапанов инфильтрации.
  3. Вмонтировать в стены приточные клапаны для поступления свежего воздуха (возле окна или ближе к отопительным радиаторам).
Виды проветриванияВремя обновления воздухаДействие
Приоткрытые форточкиболее 1 часа
  • большая потеря тепла
  • образование конденсата
  • продолжительное время проветривания
Кратковременное проветривание распахнутым окном7 – 8 минут
  • не позволяет образовываться конденсату
  • не создаёт резкого падения температуры в доме
  • достаточно быстро
Открытые настежь окна и двери3 минуты
  • очень быстрая смена воздуха
  • образование сквозняков
  • требует отсутствия людей в помещении

Принудительная вентиляция

Воздухообмен между внутренними помещениями и улицей, в отличие от естественной вентиляции, обеспечивается механическими аппаратами: вентиляторами или моноблоками (2 вентилятора в единой системе). Принудительная циркуляция воздуха регулируется производительностью вентиляторов.

Вентилятор снижает плотность воздуха в доме, втягивая часть его в вентканал, на входе которого устанавливается. Как результат, происходит естественный приток свежего воздуха из жилых комнат.

Возможные причины неэффективной работы принудительной системы вентиляции:

  • несоответствие мощности вентилятора площади помещения;
  • отсутствие подачи электроэнергии.

Существует несколько принципов действия принудительной вентиляции в частном доме:

  1. Вытяжная
  • поток воздуха вытягивается вентилятором
  • приток воздуха происходит естественным путём
  • используется 1 вентилятор
  1. Приточная
  • загрязнённый воздух вытягивается естественным способом
  • свежий воздушный поток с улицы нагнетается вентилятором
  • используется 1 вентилятор
  1. Смешанная (приточно-вытяжная)
  • оба потока воздуха двигаются при помощи вентиляторов
  • используется 2 вентилятора
  • имеет в наличие рекуператор для передачи тепла от вытягиваемого воздуха к входящему воздушному потоку
  • создает рециркуляцию (смешивание) приточного воздуха и части вытяжного, уже отработанного воздуха

Приточно-вытяжная принудительная вентиляция полностью контролирует как поступление, так и вытягивание воздуха. Наличие фильтров очищает воздушные потоки, а рекуперация позволяет жильцам частного дома экономить на отоплении.

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

  • Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
  • Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

  • Не издаёт дополнительного шума при работе;
  • Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
  • Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Этап планирования

Самый дешевый и распространенный вариант – система с естественным побуждением. Она подходит и для дома и для подсобных помещений: бань, погребов, курятников и пр.

Ошибочно считать, что при естественной вентиляции на улицу уходит тепло из дома. Если помещение хорошо герметизировано, нет щелей в рамах, стенах или полах, то вытяжка удаляет воздуха столько, сколько позволяет приток.

Перед тем, как начинать прокладывать вентиляцию, нужно рассчитать общий воздухообмен, объем воздуха на подаче. Методики и нормативы принимаются исключительно по СНиП (п.9 СНиП 31-01-2003; СП 60 приложение «К»). Подготовительные расчетные работы по составлению технической документации должен провести специалист. Самостоятельно, не имея профильных знаний, это сделать нельзя.

Чтобы вытяжка работала эффективно нужно:

  • Внешний приток делают везде кроме коридора, туалета, ванной комнаты.
  • Поток чистого воздуха должен идти из комнат в кухню.
  • Блок вент. канала лучше устанавливать на стыке кухни и ванной или прикрепить к наружной стене.
  • На какую высоту поднимать трубы – покажет технический расчет, для строения в 1 этаж это минимум 2 м.
  • Для кухни, санузла, тех. помещений, везде где есть неприятный запах, строятся отдельные вент. каналы. Иначе запахи будут перетекать в комнаты.
  • Чтобы не было конденсата, трубы, которые проходят через холодный чердак, утепляют.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Как можно использовать в системе вентиляции естественное тепло земли?

Если свежий воздух будет поступать в дом через грунтовой теплообменник, это позволит использовать в системе вентиляции природное тепло или холод, которые накапливаются в земле: на определенной глубине температура грунта практически постоянна и не зависит от температуры наружного воздуха. Такой теплообменник можно использовать круглый год – зимой он согревает наружный воздух и охлаждает его летом. Эффективность теплообмена зависит от площади поверхности теплообменника, глубины, на котором он распложен ​​и интенсивности воздушного потока.

Устройство гравийного теплообменника – схема

Устройство трубчатого теплообменника – схема

Грунтовой теплообменник строится как система труб или используется слой гравия. Воздух втягивается через впускное отверстие. Полученный от земли холод может полностью удовлетворить потребности частного дома для одной семьи во время жаркой погоды.

Условием для правильной работы теплообменника является соблюдение его надлежащего размера. Он не может быть слишком маленьким, потому что земля перестанет тогда отдавать достаточно тепла или забирать его в периоды, когда система используется для охлаждения. Такое устройство не требует электроэнергии и поэтому очень экономично.

Грунтовой теплообменник для рекуперации работает только тогда, когда жарко или очень холодно. В течение переходного периода его выключают, и обмен воздуха осуществляется из внешнего воздухозаборника, расположенного на стене здания.

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

  1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.
  1. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.
  1. Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.
  1. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

  1. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:
  • утюг;
  • посудомоечная машина;
  • стиральная машина;
  • электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

  1. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.
  1. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.
