Фитинги для полипропиленовых труб — виды, размеры, монтаж

Разновидности

Виды соединений различаются не только по форме и целевому предназначению, эти элементы имеют разные размеры. С подбором диаметра проблем обычно не возникает, достаточно хотя бы визуально прикинуть размер трубы и подобрать к нему подходящий соединительный элемент. К слову, при монтаже водопровода или отопления в квартирах используются полипропиленовые трубы диаметром 50 миллиметров. А вот виды фитингов могут загнать непрофессионала в тупик. Эти элементы делятся на несколько категорий:

• муфта;
• переходник;
• уголок или тройник;
• обвод;
• «Американка».

Сложность заключается в том, что новички не знают, какой фитинг для чего предназначен. Поэтому мы решили сделать краткий обзор этих изделий.

Муфты

Самый простой способ соединения полипропиленовых конструкций. Это изделие выполнено в виде небольшого бочонка, которое соединяет между собой части водопровода. Этот вид фитинга подбирается в строгом соответствии с диаметром трубы. В противном случае может быть нарушена целостность соединения или снизиться пропускная способность системы.

Переходники

Эта разновидность соединительных элементов предназначена для стыковки полипропиленовых труб различного диаметра. Как и предыдущий элемент, переходник сделан в виде бочонка, только с разным размером сечения на концах. Стоит отметить, что в продаже имеются переходники, дополненные внешней или внутренней резьбой. Они используются в основном для монтажа отопительных стояков.

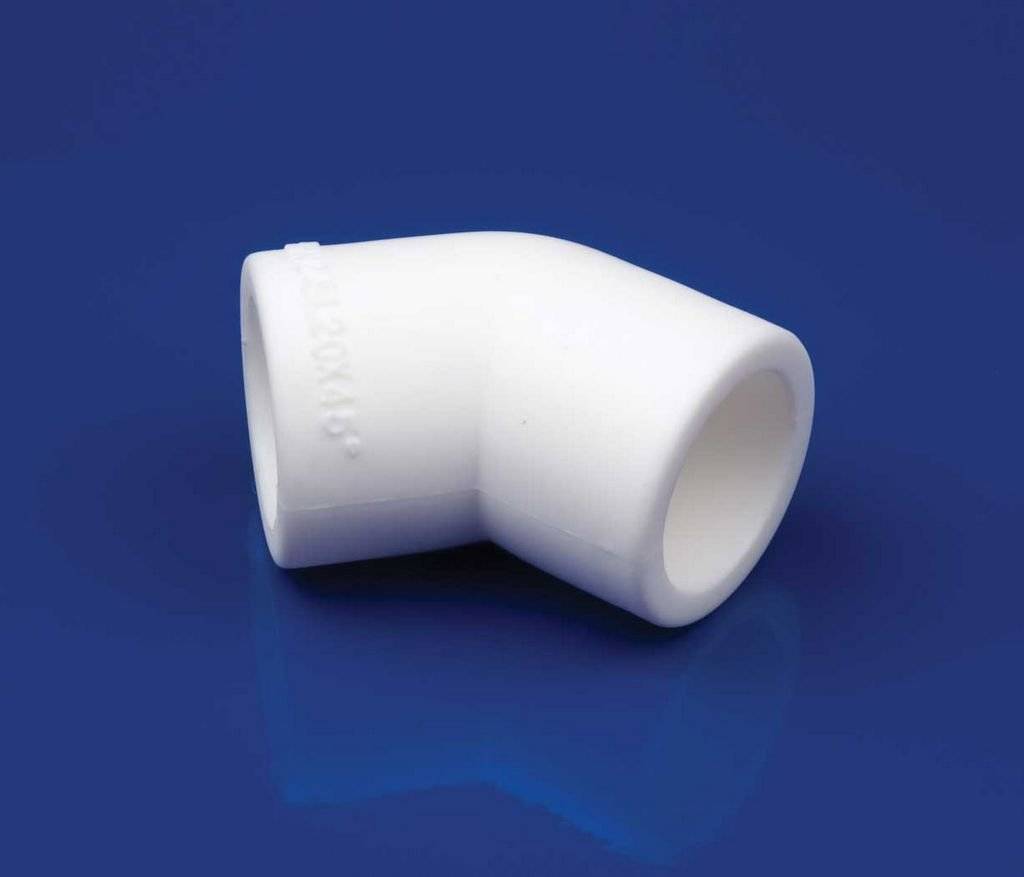

Уголки

Этот вид предназначен для выполнения угловых соединений. Использование уголков, позволяет смонтировать систему, не подвергая полипропиленовую трубу нагреву и механическим изгибам. Этот вид фитингов может обладать различным углом изгиба (45 или 90 градусов). Кроме того, уголки могут дополняться резьбой, что даёт возможность установки смесителя или подключения сантехники.

Тройники

Используется для подсоединения к основной системе нескольких элементов. Например, при подключении к водопроводу стояка кухни и ванной комнаты. Тройники также могут дополняться резьбой, в том числе и для разнодиаметральных соединений. Стоит отметить, что такие фитинги можно использовать при соединении полипропиленовых и металлических труб.

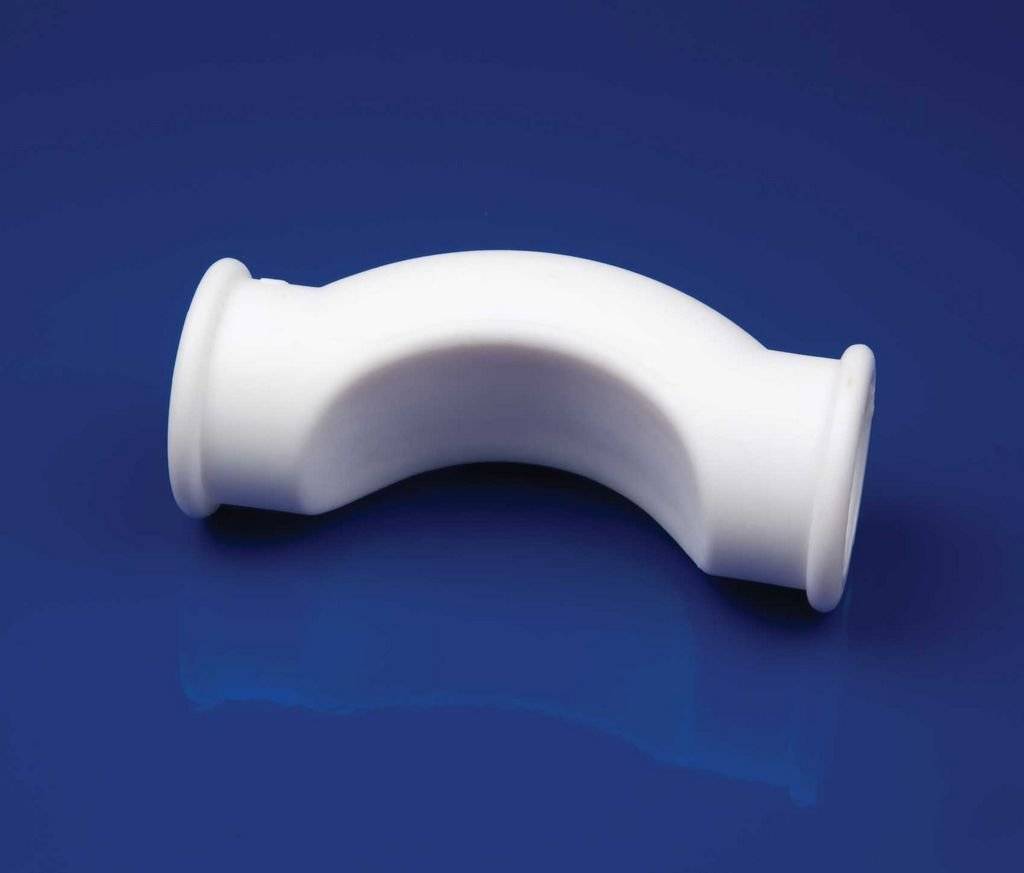

Обводы

Имитируют изгиб трубы и могут использоваться для обхождения всевозможных препятствий. Обводы обычно обладают минимальным углом сгиба, чтобы сделать угол острее, многие мастера «ломают» изделие вручную. Делать это не рекомендуется, полипропилен может лопнуть, соответственно, изделие придётся выбросить.

 «Американка»

Этот вид соединений является самым востребованным среди новичков и профессиональных сантехников. Конструкция представляет собой резьбовое соединение с накидной гайкой. Такая схема обеспечивает довольно надёжный, но в то же время простой стык. Преимущество «американки» заключается в том, что во время монтажа нет необходимости вращать стыкуемые элементы. Затягивание и демонтаж фитинга производится посредством накидной гайки. Этот вид оптимально подходит для соединения труб из различных материалов, и для подключения радиаторов отопления.

Полипропиленовые трубы: производители и качество изделий

Среди производителей ППР труб следует отметить такие фирмы, как:

1. Valtec (Италия). Трубы выпускаются в трёх вариациях: с тонкими стенками, армированные стекловолокном или алюминиевой фольгой (99,4% алюминия). При производстве для соединения слоёв используют американские и японские клеи, поэтому трубы характеризуются повышенной прочностью (70 Н/10 мм при норме 15 Н/10 мм). При производстве используют. Производитель использует коническую форму раструбов, что облегчает соединение. Кроме того, смешанные фитинги (с резьбой) выпускаются восьмигранной формы, поэтому при работе можно использовать стандартные ключи.
2. Banninger Kunststoff-Produkte, GmbH (Германия). При производстве используется высококачественный пластик (марка рандом-сополимер) с повышенной прочностью и химической стойкостью. Продукцию можно использовать для устройства водопроводов с питьевой водой. Стоят такие трубы дороже аналогов.
3. Wavin Ecoplastic (Чехия). Как следует из названия марки, в производстве также используется химически нейтральный полимер, пригодный для передачи питьевой воды. Трубы серии Stabi армированы алюминиевой фольгой, Fiber и Basalt+ – базальтовым волокном.
4. Kalde (Турция). Трубы приемлемого качества по таким же ценам. Выпускаются простые изделия, армированные стекловолокном (Fiber) и перфорированной фольгой (Superpipe), благодаря чему нет необходимости при сварке зачищать и торцевать трубу. Трубы имеют обычный срок службы (50 лет) при температуре до 70°С.
5. Tebo (Турция). Трубы изготавливаются из полипропилена повышенной стойкости «рандом сополимер». Фирма имеет сертификаты ГОСТ, DIN, TSE. Диаметр продукции – 20-160 мм, марки труб – PN10, PN20, PN25.
6. SPK (Турция). Используется сырьё из Нидерландов и оборудование из Германии, цена изделий ниже, чем у европейского производителя. Трубы достаточно стойки, могут применяться в условиях Сибири.

Как видно, производителей и марок труб существует немало, и каждому мастеру найдётся из чего выбрать. Ведь главное – не стоимость изделия или страна происхождения, а правильный расчёт и аккуратная работа при монтаже трубопровода.

Назначение и целевое использование

Фитингами называют соединительные элементы: уголки, крестовины и прочее, посредством которых ведется монтаж трубопровода. Без таких изделий будет проблематично собрать систему коммуникаций для отопительного оборудования, канализации или водопровода. Особенности материала предполагают использование сварочного аппарата для соединения фитинга и трубы, в данном случае получается наиболее надежное крепление элементов системы.

Дополнительно к этому подобные изделия позволяют создать и реализовать наиболее сложные проекты и конструкции. Например, на участках, где очень мало места или объект имеет сложную конфигурацию. Все эти факторы не имеют особого значения, если задействовать соединительные элементы. Причем рекомендуется использовать изделия такого же производителя, что и полипропиленовые коммуникации.

Популярные производители и модели

Изделия бренда Banninger

Одними из самых популярных производителей фитингов считаются немцы. Сюда можно отнести фирмы:

• Banninger – это трубы и соединения из экологически чистых материалов, не меняющих вкус воды и ее химические свойства. Все изделия обладают необходимой прочностью и легкостью, не ржавеют и не засоряются при эксплуатации, не передают вибрацию и не рвутся при замерзании.
• Aquatherm – немецкое качество и полное соответствие сертификатам. Соединения этой фирмы имеют широкий спектр применения, их можно использовать в отоплении, любом водоснабжении и даже в судостроении.
• Wefatherm – трубы и соединения полностью удовлетворяют всем требованиям, которые предъявляются к трубопроводам самого разного назначения. Данная компания производит изделия из материалов нового поколения, например, полипропилен, армированный стекловолокном. Такие трубы и фитинги имеют минимальное температурное расширение, при сборке не нужно делать зачистку (снижает стоимость монтажа).
• Экопластик – это чешская компания, являющая собой стандарт качества. Ее продукция не уступает немецкой, а цены значительно ниже. Заявленный срок эксплуатации труб и фитингов – 50 лет.
• ТЕВО – турецкий производитель продукции из полипропилена, не первый год соперничают на рынке с чехами и даже немцами. Большой ассортимент трубопроката и соединений к нему.
• BLUE OCEAN и Dyzain – китайцы на рынке полипропиленовых изделий. В целом у производителей из этой страны качество не слишком высокое, но именно эти два зарекомендовали себя хорошо. Их товары обладают необходимыми характеристиками. Особенным преимуществом является невысокая стоимость. Среди минусов отмечаются некоторые затруднения при монтаже.
• PRO AQUA, RBK, Santrade, Heisskraft, Политек – отечественные производители полипропиленовых изделий, по качествам не уступающие иностранцам. Основное преимущество российских фирм – только их изделия могут выносить давление в 70 Атм, соответственно, они будут иметь самый продолжительный период эксплуатации.

Американка – незаменимый элемент для системы отопления

Американка – это комбинированная муфта, с одной стороны состоящая из металлической основы, что прикручивается к трубопроводу, а с другой стороны имеет пластиковое окончание для сваривания. Также в качестве соединительного элемента может выступать запорная арматура.

Американка позволяет соединять и разъединять при необходимости две линии, что предварительно вмонтированы в трубопровод. «Американка» широко используется для таких коммуникационных сетей:

• Система отопления;
• Холодное и горячее водоснабжение, в том числе для транспортировки питьевой воды.

Полипропиленовая американка

Американка – это переходной элемент, что незаменим для системы отопления, где применяется полипропиленовые трубы, армированные стекловолокном, и запорная арматура, что требует резьбового соединения.

Способы крепления

Методы сборки соединительной конструкции делятся на три основных типа:

Электросварные фитинги – это альтернатива сварке встык, которая применяется при создании неразборных узлов. Эта запчасть представляет собой полиэтиленовый обжимной раструб, внутри которого расположена электрическая нагревательная спираль. Соединить ПНД — элементы посредством электрофузионной сварки сможет даже начинающий ремонтник.

Края соединяемых фрагментов следует вставить в раструб и подключить к узлу сварочный аппарат. За счет штрих-кода — маркировки с указанием требуемой температуры, давления и продолжительности сварки, которую имеет каждая деталь, все характеристики будут выбраны аппаратом автоматически.

Крепление получается очень прочным, поэтому такой способ монтажа чаще всего используют в самых ответственных узлах.

Сварные – литые металлические муфты или тройники, сборка которых производится за счет сварки. Также часто делают так называемые «стыковые», где роль соединительной детали, по сути, играют небольшие фрагменты трубы, сваренной с основной гидромагистралью встык.

Компрессионные – наиболее удобный вариант для создания разборной проводящей сети. Такие соединительные части пользуются большой популярностью за счет своей дешевизны и легкости монтажа.

Компрессионный фитинг состоит из ПЭТ — корпуса, уплотнителей, которые находятся в месте соединения, зажимных колец, выполняющих защитную функцию, запрессовывающей втулки и гайки, которая плотно закрывает место сочленения.

Материал, из которого изготовлен компрессионный фитинг, может быть различным. Диаметр варьируется от 16 до 110 мм.

Сборка компрессионного стыковочного узла производится в несколько несложных этапов:

1. Сначала нужно подготовить обе соединяемые детали. Для этого требуется измерить, на какую глубину конец каждой из них будет заходить в сочленяющий раструб. В этом месте на трубу наносится отметка.
2. Затем необходимо смазать поверхность этого участка мыльным раствором, для улучшения скольжения. Тогда надеть фитинг будет гораздо проще.
3. Открутить накидную гайку соединительной конструкции.
4. Ввести трубу в уплотнительное кольцо фитинга до отметки.
5. Затянуть верхнюю гайку.

Если монтаж выполнен правильно, то сочленение получится герметичным и прочным.

Как правильно соединять трубы ПНД при помощи фитингов — пример соединения вы можете увидеть на этом видео:

ТЕХНОЛОГИЯ СОЕДИНЕНИЯ ПЛАСТИКОВЫХ ТРУБ С МЕТАЛЛИЧЕСКИМИ

Использование фитингов с резьбой

Для монтажа полипропиленовых труб с металлическими частями (трубы, смесители, счетчики, фильтры и т.п.) используются фитинги с резьбой необходимого диаметра на одной стороне и с муфтой для впаивания пластиковой трубы – с другой. Резьба на таких фитингах может быть как внутренняя, так и наружная.

Соединение стальных и полипропиленовых труб с помощью фитингов:

1. Открутите муфту стальной трубы там, где предполагается соединить ее с трубой из пластика, либо отрежьте часть старой металлической трубы, а край смажьте солидолом или маслом и нарежьте новую резьбу резьборезом.
2. Резьбу протрите, намотайте паклю (или фум-ленту), смажьте силиконом. Сделайте не более одного-двух витков таким образом, чтобы край ленты при зажиме был направлен по ходу резьбы.
3. Накрутите прессфитинг без применения ключа во избежание растрескивания. При необходимости (при протекании воды после ее включения) докрутите фитинг.

Этапы монтажа фитинга

С помощью полипропиленовых фитингов разнообразной конфигурации очень удобно делать различного рода изгибы и повороты в монтируемой трубопроводной системе. Также возможно изменить конфигурацию фитинга, прогрев его с помощью строительного фена, но не более чем до 140 градусов. Следует помнить, что полипропилен возгорается при нагревании выше 350 градусов, и не стоит допускать его перегрева.

Полипропиленовые трубы имеют свойства расширяться и сужаться при разных температурах. Поэтому при их использовании для отопления или для подведения горячей воды, монтируя трубы в стене под слоем штукатурки, следует оставлять зазор в штробах не менее 1 см при помощи трубчатой изоляции, особенно вокруг обводов, тройников.

Использование фланцев

Достаточно часто применяемый разъемный вид соединения полиэтиленовых труб – соединение фланцевое. Для его осуществления применяются втулки под фланцы, привариваемые к торцам труб, либо накидные фланцы, выполненные из металла.

Монтаж пластиковых труб при помощи фланцев используется:

Фланцевый переход со стали на полиэтилен

Фланцы свободного типа, опирающиеся на бурты, наиболее применимы для пластиковых труб. Чтобы осуществить соединение стальных и полиэтиленовых труб,

выбираются свободные стальные фланцы таких размеров, которые соответствуют размерам металлических частей монтируемого трубопровода.

Совет от профессионала:

Обратите особое внимание на отсутствие на металлических фланцах острых элементов и заусенцев, которые могут повредить полиэтиленовую трубу. Некоторые особенности соединений фланцами:. Некоторые особенности соединений фланцами:

Некоторые особенности соединений фланцами:

• для средних и тяжелых полиэтиленовых труб диаметром до 150 мм и для легких труб диаметром до 300 мм наиболее подходящий вариант – использование свободных фланцев, опирающихся на прямой бурт;
• бурт прямой с конусным переходом используется, чтобы увеличить прочность соединения;
• свободного типа фланцы с опорой на конусные бурты используются для соединения труб диаметром более 200 мм;
• клиновое соединение, имеющее фигурный и стальной выступ, можно использовать для труб любого диаметра.

Фланцы: свободный, с опорой на бурты и фигурный

Порядок проведения работы:

1. Обрезать трубу по месту соединения. Следить, чтобы срез был ровным.
2. Надеть на трубу металлический фланец свободного типа.
3. Надеть резиновую прокладку. Не допускать ее напуска за срез трубы более чем на 10 мм.
4. Надвинуть фланец на прокладку, соединить с ответным фланцем болтами.

Совет от профессионала:

Затягивайте болты равномерно, прилагая усилие не более того, что указано в спецификациях фланцев и комплектующих частей.

Схема фланцевого соединения

Как видно из инструкции, оба метода довольно просты в исполнении. Единственным условием их работоспособности является тщательное следование описанию – тогда ваш трубопровод будет качественным и надежным.

Плюсы и минусы труб и фитингов из полипропилена

Достоинства:

• внутренние и внешние поверхности не ржавеют;
• легкий вес конструкции, простота монтажа и последующих доделок с использованием минимального количества инструментов, возможно делать самостоятельно;
• представленный материал экологически чистый;
• практически не слышно движения воды;
• не трескаются при легком замерзании;
• небольшие технические воздействия не повреждают трубу;
• дешевизна материала;
• длительный срок службы около 50 лет.

Недостатки трубопровода и полипропиленовых соединений:

• возможна деформация при высоких температурах;
• могут деформироваться при резком механическом воздействии.

При выборе полипропиленового трубопровода и фитингов необходимо учесть диаметр труб. Это важная составляющая в конструировании систем водяного и теплового снабжения. От этого зависит величина финансовых расходов при установке и пользовании оборудованием.

Если для среднего дома достаточный диаметр до 25 мм, то для многоквартирного помещения, чтобы вода доходила до верхних этажей, необходим больший диаметр. При этом стоит учитывать, что, повышая диаметр трубы и фитингов, поднимается цена на такие конструкции, а объём потребляемой воды растет.

Кроме того, следует учесть количество разветвлений от основной трубы. Так как от этого зависит подаваемое давление воды. Малый размер диаметра трубы, используемый у основания, понизит общее давление. Кроме того, на водяной напор могут повлиять ошибки при монтаже. Перегретая труба и излишние их сжатие может привести к закупорке выходных отверстий.

Трубы, по которым идет горячая вода следует дополнительно закрепить, так как из-за свойств полипропилена она может провиснуть и деформироваться.

Способы монтажа и подключения

Установка фитинга с помощью сварки:

1. Обрезка трубы ножницами или труборезом. Срез должен быть ровным.
2. Зачищение конца трубы от металлической стружки.
3. Разметка области, которая будет прогреваться.
4. Разогрев отмеченного участка трубы и самого фитинга в сварочном аппарате. Продолжительность разогрева будет зависеть как от диаметра трубы, так и от глубины сварного шва.
5. Соединение разогретых частей. Проводится предельно аккуратно во избежание образование деформаций.
6. Удерживание элементов в необходимом положении до полного их остывания.

Монтаж компрессионного фитинга:

1. Труба подготавливается также, как в предыдущем случае: резка, зачистка, удаление неровностей.
2. На трубу надевается гайка для зажима и три кольца – зажимное, компрессионное и уплотнительное. Все именно в такой последовательности.
3. Вставляется корпус фитинга со всеми вставленными кольцами.
4. Затяжка фитинга. Это делают руками, если потребуется – гаечным ключом.
5. Проверка прочности соединения – наполнение водой.

Случается так, что даже недавно установленные полипропиленовые трубы и фитинги на них ломаются. Зачастую к требуемому месту очень трудно подобраться паяльником (нагревательным сварочным аппаратом). Самое главное – одновременно снять с насадок трубу и фитинг, а затем нужно еще как можно быстрее установить паяльник на держатель. Временная задержка губительна для разогретых деталей. Работа в неудобной позе как раз и способствует перегреву одной из деталей.

Кроме этого, существует следующие причины поломок: стыковка на неположенную глубину, с проворотом и перегибом.

От этого материал оплывает и уменьшается внутренний диаметр трубы как раз в том месте, где должно быть соединение с фитингом. Снаружи ничего заметно не будет –  на вид вполне приличное соединение, а внутри – грубое нарушение, которое приведет к быстрой поломке.

Очень важно при соединении не допустить перегрева или недогрева деталей. Время контакта элементов с паяльником имеет огромное значение

По общепринятым рекомендациям время нагрева не должно составлять более 4 сек. Но оно также зависит от диаметра трубы, объема и массы материала, который будет разогреваться, даже от температуры в помещении.

Как определить, что потребуется для монтажа пластикового трубопровода

При определении, какие комплектующие понадобятся для прокладки водопровода, сначала надо начертить схему и определить, какие разновидности фитингов по назначению потребуются (уголки, тройники, муфты, крестовины, переходники на металл).

Затем, исходя из того, из какого материала сделаны трубы, подбирают фитинги и способ сборки их соединения. Информация для удобства сведена в таблицу:

Таблица 1

Материал труб	Вид фитингов	Способ соединения	Примечания
Полипропилен	Под сварку/пайку	Диффузионная сварка(пайка)	Дешевый способ, дающий герметичное соединение
Полиэтилен низкого давления	С цанговыми зажимами	Обжим патрубка в муфте или переходнике	Надежное долговечное соединение, требует осмотра и подтягивания, не годятся для заливки в стяжку
Обжимные, компрессионные, пуш-фитинги	-«-	Для монтажа полиэтиленовых труб применяются очень редко
Муфты под электросварку	Сварка при помощи терморезисторных муфт	Очень дорогой, но надежный способ; применяется на больших диаметрах
Полиэтилен высокого давления; сшитый полиэтилен
Компрессионные	Обжим патрубка в фитинге	Надежное долговечное соединение, требует осмотра и подтягивания
Обжимные (пресс-фитинги)	-«-	Надежное долговечное соединение
Пуш-фитинги	-«-	Не слишком надежное и дорогое соединение,
Поливинилхлорид	Всевозможные переходники под склеивание	Склеивание с помощью специального клея	Надежное долговечное соединение, муфты разбираются – трубу легко разъединить для замены или очистки
Муфты под электросварку	Сварка при помощи терморезисторных муфт	Очень дорогой, но надежный способ; применяется на больших диаметрах

Виды полипропиленовых тройников для труб

Полипропиленовый тройник

Полипропиленовые фитинги изготавливаются размером 20-40 мм, и рассчитаны на давление до 2,5 МПа. Они выдерживают температуру до +95 градусов и поэтому могут использоваться в системах отопления и горячего водоснабжения.

В зависимости от диаметра и назначения подсоединяемых труб, тройники бывают следующих видов:

• Прямой проходной. Все три входа тройника одинакового размера и ось отверстий расположена в одной плоскости.
• Прямой переходной. Одно или два отверстия имеют разные размеры, например, как у тройника полипропиленового переходного, имеющего входы диаметром 25х20х25 мм.
• Тройник угловой полипропиленовый. Фитинг, у которого центральное отверстие расположено под углом 45 или 30 градусов.
• Двухплоскостной. Входные отверстия расположены в разных плоскостях. Тройник может быть проходным или переходным.
• Комбинированный. В отверстие вставлена металлическая муфта с внутренней или наружной резьбой.

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопласт

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Монтаж и эксплуатация

Срок службы соединения зависит от качества монтажа. При установке необходимо учитывать ряд особенностей, правил:

1. Прежде чем начинать монтажные работы нужно нанести разметку на места соединений.
2. Перед соединением подготовить торцы трубок. Для этого нужно очистить их от грязи, пыли, снять фаски с толстостенных труб.
3. Выполнять монтажные работы при температуре выше 5 градусов.
4. Фитинги полипропиленовые с переходом на наружную или внутреннюю резьбу нужно дополнительно обматывать фум-лентой. Это поможет получить герметичное соединение.

Резьбовые соединения нельзя зажимать газовым ключом.

При сборке трубопровода из полипропиленовых труб не обойтись без фитингов. Они предназначены для скрепления отдельных элементов, подключения бытовых приборов, смесителей

При выборе соединительных деталей, нужно обращать внимание на их конструкцию, технические характеристики

Технические характеристики полипропиленовых фитингов

Понимание технических аспектов полипропиленовой трубы, позволит произвести установку правильно. Фитинги тоже состоят из полипропилена, мы можем принять к большинству предложений на рынке те же характеристики, что и относят к трубам. Собственно, среди технических характеристик современных полипропиленовых труб и фитингов, выделяют:

• Плотность. Этот критерий позволяет добиться высокого сопротивления нагрузкам, низкому истиранию от времени, а также твердости и прочности разрушения. Средняя плотность составляет 0,91 кг на кубический сантиметр.
• Теплопроводность. Как и полипропиленовая труба, фитинг не образует конденсат на поверхности, благодаря низкому коэффициенту теплопроводности. Именно поэтому трубы из полипропилена удобно монтировать под напольной поверхностью либо в стенах, что добавляет дополнительной прочности.

Сводная таблица технических характеристик труб и фитингов

• Высокая прочность. При правильной пайке мы гарантированно получаем надежное соединение, что прослужит нам долгие десятилетия. Главное, не просверлить корпус соединения, не сгибать, не подвергать нагрузкам на разрыв. Современные соединители легко выдерживают давление до 10 атмосфер воды.
• Благодаря химически неактивной среде, изделия легко переносят воздействие бетона, штукатурки и других отделочных материалов. Их вместе с трубами можно эксплуатировать на предприятиях и заводах, во влажных или слишком сухих условиях.
• Устойчивость к воздействию температур. Здесь в расчёт стоит брать тип жидкости, а также использование соединителей и поворотов внутри помещения или снаружи. Не рекомендуется, чтобы соединение подвергалось воздействию отрицательных температур, поскольку под расширением воды при замерзании, полипропилен легко может лопнуть. Температура хрупкости фиксирована значением от — 5 до -15 градусов. Не стоит забывать и про износ. Чем выше температура носителя, тем меньше служит изделие. Считается, что заводы-изготовители испытывают полипропилен при температуре до 40 градусов Цельсия.

Пример деформации изделия под действием высокой температуры Отсюда вытекает другая техническая особенность, как линейное расширение. Благодаря этому критерию материал растягивается на одном метре минимум на 10 мм, при эксплуатации теплоносителя от 40 до 90 градусов по Цельсию.

Производители и технические характеристики

Итальянские полипропиленовые трубы и фитинги Valtec («Валтек»)  выпускаются в трех категориях: обычные тонкостенные, армированные стекловолокном и фольгой. При этом производитель заявляет, что фольга содержит 99,4% алюминия. Склеиваются слои между собой при помощи клеевых составов из Японии и США, которые дают прочность прослойки в 70 Н/10 мм при норме 15 Н/10 мм. Фитинги фирма изготавливает из PP-R 100, что является гарантом его долговечности. Есть некоторые конструктивные особенности фитингов Valtec: их раструбы имеют коническую форму, и при сварке не образуется валика расплавленного материала. Еще один нюанс: комбинированные фитинги (с металлической резьбой) имеют восьмигранную наружную форму, что позволяет при работе с ними использовать стандартные ключи.

Полипропиленовые трубы и фитинги Valtec

Немецкая компания Banninger Kunststoff-Produkte GmbH также производит трубы и фитинги из полипропилена марки рандом-сополимер. Это сырье химически нейтрально, позволяет использовать трубопроводы этой фирмы для подачи питьевой воды. При этом стоит помнить, что в Германии приняты самые жесткие нормы безопасности строительных материалов в Европейском союзе. Так что, если немцы готовы использовать их для подачи питьевой воды, то сомневаться в их безопасности не приходиться. Единственным недостатком полипропиленовых труб и фитингов Banninger может стать их далеко немаленькая цена.

Полипропиленовые трубы и фитинги Banninger

Безупречную репутацию имеет продукция чешской фирмы Wavin Ecoplastic. Это именно тот «экопластик», который отличается отличным качеством, а не подделки. До покупки того, что продавцы вам называют «экопластиком» уточните страну происхождения продукции. Если это не Чехия, то перед вами одна из поделок, за качество которой ручаться сложно. Чем же так хороши полипропиленовые трубы и фитинги «Экопластик»? Тем, что производитель гарантирует, что они выдержать 20 атмосфер, а для изготовления использованы только качественные материалы. Экопластик Стаби – армированные фольгой трубы, Экопластик Fiber и Basalt+ армированы базальтовым волокном. Остальные для горячего водоснабжения или отопления непригодны, но для холодной воды очень даже хороши.

Полипропиленовые трубы и фитинги Wavin Ecoplastic

Достаточно хорошие отзывы на форумах имеют полипропиленовые фитинги и трубы турецкой фирмы Kalde («Кальде»). Они имеют хорошее качество и невысокие цены. Выпускаются:

• Простая труба PN10 и PN16.
• Со стекловолоконным армированием (fiber) Kalde PN16.
• Суперпайп (superpipe) Kalde – трубы с алюминиевым армированием, но фольга не сплошная, а перфорированная. Потому при сварке не требует зачистки и торцевания. Производитель говорит о том, что при температуре среды не более 70оС, срок службы трубопровода из таких элементов составит 50 лет. Для более горячих сред срок сокращается.

Естественно, для каждого вида труб выпускаются набор фитингов.

Полипропиленовый трубы турецкой фирмы Kalde с перфорированным алюминием

Еще один турецкий производитель – фирма Tebo. Полипропиленовые трубы и фитинги этой марки изготавливаются из стойкого нового полимера Polypropylene Random Copolymer («Рандом сополимер» PPR тип 3)

Эта фирма большое внимание уделяет сертификации: имеются документы соответствия ГОСТ, DIN и TSE. Диаметр изделий от 20 до 160мм, виды продукции — PN10, PN20, PN25

Для армирования используется цельная фольга, потому зачистка при сварке труб PN25 обязательна.

Полипропиленовые трубы и фитинги Tebo

Присутствует на рынке еще одна турецкая компания SPK. Ее продукция имеет достаточно высокое качество, а цены на некоторые изделия на 50% ниже чем у европейских производителей. При этом используется сырье из Голландии, а оборудование на заводах – немецкое. Качество труб и фитингов SPK высокое: они переносят эксплуатацию в условиях Сибири, что является достаточно веским доводом в пользу этой кампании.

Полипропиленовые трубы и фитинги SPK

Это далеко не все производители, но наиболее часто используемые и имеющие достойное качество.

Выводы и полезное видео по теме

У профессионалов всегда есть, чему поучиться. Как работать с полипропиленом, можно увидеть в следующем видеоролике:

Монтировать трубопроводы из полимеров посредством их пайки «на горячую» – удобная и популярная методика. Она успешно применяется в условиях монтажа коммуникаций, в том числе на бытовом уровне.

Воспользоваться этим методом сварки могут люди без наработанного опыта. Главное, правильно понять технологию и обеспечить в точности её исполнение. А технологическое оборудование можно купить или взять в аренду.

Имеете опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы по теме можно в форме, расположенной ниже.

Стандартные в прошлом металлические трубы сегодня все чаще заменяются на пластиковые, а точнее – полипропиленовые (а также ПВХ). И если для монтажа первых обычно используется сварочный аппарат, то полимерные аналоги монтируются при помощи специального паяльника. Впрочем, последнего может не оказаться под рукой в момент, когда необходимо будет запаять одну из таких труб. Есть ли выход у такой ситуации? На самом деле – да. Кроме того здесь мы рассмотрим и пайку проводов.

• Монтаж систем водоснабжения, водоотведения и отопления;
• Ремонтные работы на отопительных и подающих воду системах;
• Необходимость соединить два провода;
• Починка тента – заделывание отверстий.
