Котлы на твердом топливе

От теории к практике

Для начала напомним нашим читателям, почему Perelesnik решил сделать твердотопливный котёл самостоятельно, а не пошёл покупать готовый в магазине.

PerelesnikПользователь FORUMHOUSE

После того, как я сделал такой котёл, мне больше не нужно думать о множестве вещей. Например, для работы моего котла не нужна классическая дымовая труба, т.к. тяга и так достаточна. На его работу не влияет атмосферное давление, приток воздуха, температура и влажность как внутри, так и снаружи помещения. В котёл можно закладывать влажные некондиционные дрова и не нужно выбирать определённые сорта твёрдого топлива.

Кроме этого, котёл не нуждается в регулярной чистке от сажи и дёгтя. Также не требуется часто подбрасывать топливо. Т.к. котёл стабильно работает на разных режимах горения, а топливо сгорает полностью. Все конструкционные элементы котла — колосники, водяная рубашка — долговечны и не прогорят. И это ещё не весь список.

Конечно, котёл не работает сам по себе. В ходе эксплуатации отопительного прибора пользователю экспериментальным путём пришлось нащупывать ряд нюансов, благодаря которым котёл «заработал на полную катушку». Это: момент загрузки и укладки топлива, его правильный розжиг, регулировка оптимальной подачи воздуха и т.д. Но это стоило затраченных усилий, т.к. чем лучше знаешь принцип работы любого оборудования, тем выше от него отдача. По мере накопленного опыта процесс обслуживания доводится до автоматизма.

Как и у любого, грамотно спроектированного механизма, у данного котла есть «фишка», благодаря которой достигается высокая эффективность его работы. Это т.н. «J-труба» — сердце ракетного котла.

Открытый контур с гравитационной циркуляцией

Данный вариант легко выполнить даже новичку. Тут вода циркулирует в системе за счет разницы плотности холодной и горячей жидкости. Согласно законов физики, горячая вода начинает поступать вверх (так как ее плотность меньше), а там уже остывает и возвращается в исходную точку.

Не смотря на то, что такой тип обвязки достаточно прост, он требует соблюдения ряда требований. Во-первых, для того, чтобы вода свободно циркулировала в системе, нужно устанавливать нагревательное оборудование на полметра ниже, чем в доме расположены батареи. Во-вторых, чтобы свести к минимуму проявление гидросопротивляемости, нужны трубы сечением до 5 см, при этом распределительные трубы на батареях могут иметь значение в 2,5 см. В-третьих, запирающие устройств и арматура напрямую влияет на свободную циркуляцию воды в системе, поэтому таких элементов должно быть минимум.

Но ради справедливости стоит сказать, что открытая система с естественной циркуляцией имеет и ряд своих преимуществ. Помимо того, что она самая простая в обустройстве, финансовые затраты на нее не так уж и велики. Правда, хозяин не сможет постоянно контролировать температурный режим теплоносителя на выходе, из-за чего обогрев контура несколько снижается. Также расширительный бак эпизодически остается открытым, значит, получается, что кислород имеет контакт с теплоносителем, из-за чего постепенно повышается риск развития коррозии.

Подведя итоги, стоит сказать, что специалисты рекомендуют данный тип схемы отопления только для тех частных домов, где люди живут время от времени, а не на постоянной основе, например, для дачи.

Сравнение газогенераторных и обычных котлов.

Если сравнивать газогенераторные котлы с обычными отопительными или нагревательными котлами на твердых видах топлива, то можно выделить следующие нюансы.

Сравнительно низкая автономность газогенераторного котла, которая является ахилессовой пятой всей отопительных установок на твердых типах топлива может быть скорректирована с введением системы автоматической загрузки. В этом случае в газогенераторном котле начинает работать своеобразный конвейер, который в зависимости от температуры в устройстве и времени горения может отправлять в топку новые порции топлива. К тому же газогенераторное устройство только на одной закладке может автономно работать в течении суток, что, в общем-то снимает вопрос о необходимости постоянного присутствия кочегара-оператора.

работа газогенераторного котла

В любом случае эффективность газогенераторных установок значительно превышает достижения всех их собратьев. Если обычные котлы на твердом топливе вряд ли смогут показать КПД выше 85%, то у газогенераторного оборудования этот показатель может достигать и 95 процентов.

Но газогенераторный котел на дровах все-таки является довольно сложным техническим устройством. В отличии от обычного дровяного котла от требует пусть несложного, но все-таки регулярного технического обслуживания, кроме того, определенные требования имеются и к квалификации персонала, который работает на газогенераторных установках.

Наиболее критично газогенераторный котел воспринимает влажность поступающего в него топлива. Поэтому для эффективной работы газогенераторной установки требуются только предварительно просушенные дрова.

Критерии подбора газогенераторной установки на дровах

Газогенераторный котел на дровах рекомендуется подбирать исходя из следующих критериев:

  1. Прежде всего нужно учитывать степень автоматизации котла, его энергонезависимости. Возможно вам захочется приобрести котел, который сможет работать долго без вмешательства человека, а возможно для ваших целей хватит и газогенераторного котла, который должен самостоятельно, автономно отработать только одну закладку.
  2. Для обогрева помещений отопительные установки должны вырабатывать не менее одного киловатта на каждые 10 квадратных метров обогреваемой площади. Исходя из этого вы можете подобрать и необходимую мощность отопительного газогенераторного котла.
  3. Кроме того, газогенераторные котлы на дровах могут иметь и различное дополнительное оборудование. Оно может предназначаться, например для обеспечения принудительной циркуляции жидкости через нагревательный контру или автоматизации регулировки процессов горения образовавшегося газа.

В любом случае консультанты в специализированных магазинах помогут вам подобрать газогенераторный котел на дровах по вашему вкусу.

Защита твердотопливного котла от перегрева

В твердотопливном котле горящее топливо, да и сам котел обладают довольно большой массой. Поэтому процесс тепловыделения в котле имеет большую инерцию. Горение топлива и нагрев воды в котле на твердом топливе нельзя мгновенно остановить, прекратив подачу топлива, как это делается в газовом котле.

Твердотопливные котлы, больше чем другие, склонны к перегреву теплоносителя – вскипанию воды, если пропал отбор тепла, например, при внезапном прекращении циркуляции воды в системе отопления, или тепла в котле выделяется больше, чем расходуется.

Кипение воды в котле ведет к росту температуры и давления в системе отопления со всеми серьезными последствиями – разрушению оборудования системы отопления, травматизму людей, повреждению имущества.

Современные закрытые системы отопления с твердотопливным котлом особенно склонны к перегреву, так как содержат сравнительно маленький объем теплоносителя.

В системах отопления обычно используются полимерные трубы, коллекторные узлы управления и распределения, различные краны, клапаны и другая арматура. Большинство элементов системы отопления очень чувствительны к перегреву теплоносителя и скачкам давления, вызванных кипением воды в системе.

Твердотопливный котел в системе отопления должен иметь защиту от перегрева теплоносителя.

Для защиты твердотопливного котла от перегрева в закрытой системе отопления, не имеющей соединения с атмосферой, необходимо выполнить два действия:

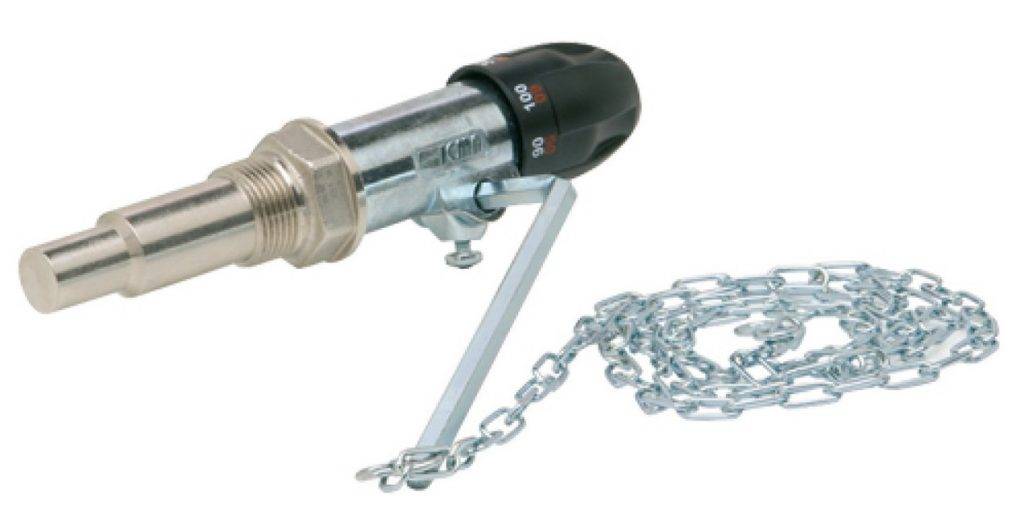

  1. Перекрыть подачу воздуха для горения в топку котла, чтобы как можно быстрее снизить интенсивность горения топлива.
  2. Обеспечить охлаждение теплоносителя на выходе из котла и не допустить повышения температуры воды до кипения. Охлаждение должно происходить до тех пор, пока выделение тепла не снизится до уровня, при котором кипение воды станет невозможным.

Рассмотрим, как выполнить защиту котла от перегрева, на примере схемы отопления, которая приведена ниже.

Схема подключения твердотопливного котла к закрытой системе отопления

Схема закрытой системы отопления с твердотопливным котлом.

1 — группа безопасности котла (предохранительный клапан, автоматический воздухоотводчик, манометр); 2 — бак с запасом воды для охлаждения теплоносителя при перегреве котла; 3 — поплавковый запорный клапан; 4 — термоклапан; 5 — группа подключения расширительного мембранного бака; 6 — узел циркуляции теплоносителя и защиты котла от низкотемпературной коррозии (с насосом и трехходовым клапаном); 7 — теплообменник защиты от перегрева.

Защита котла от перегрева работает следующим образом. При повышении температуры теплоносителя выше 95 градусов, термостат на котле закрывает заслонку подачи воздуха в камеру сгорания котла.

Термоклапан поз.4 открывает подачу холодной воды из бака поз.2 в теплообменник поз.7. Холодная вода, протекающая через теплообменник охлаждает теплоноситель на выходе из котла, не допуская кипения.

Запас воды в баке поз.2 необходим на случай отсутствия воды в водопроводе, например, при отключении электроэнергии. Часто в системе водоснабжения дома устанавливают общий накопительный бак. Тогда воду для охлаждения котла берут из этого бака.

Теплообменник для защиты котла от перегрева и охлаждения теплоносителя, поз.7 и термоклапан, поз.4 производители котлов обычно встраивают в корпус котла. Это стало стандартным оснащением котлов, предназначенных для закрытых систем отопления.

В системах отопления с твердотопливным котлом (за исключением систем с буферным баком ) нельзя устанавливать на отопительных приборах (радиаторах) термостатические клапаны и другие автоматические приборы, сокращающие отбор тепла. Автоматика может уменьшать потребления тепла в период интенсивного горения топлива в котле, а это может вызвать срабатывание защиты от перегрева.

Еще один способ защиты твердотопливного котла от перегрева описан в статье:

Читайте: Буферный бак — защита твердотопливного котла от перегрева .

Продолжение на следующей странице 2:

Лучшие пиролизные котлы

ТРАЯН Т15 15 кВт

Модель пиролизного котла от российского производителя на твердотопливном виде питания. Изготовлен из высококачественной стали, материал не нагревается, очищается легче, чем модели из чугуна.

После продолжительного использования краска может облупиться.

Параметры:

  • тип котла — твердотопливный;
  • вид — пиролизный;
  • тепловая мощность — 15 кВт;
  • отапливаемая площадь — 160 м2;
  • установка — напольная;
  • энергонезависимость — да;
  • управление — механическое;
  • КПД — 85%;
  • топливо — дрова, уголь;
  • вес котла — 230 кг;
  • давление — 95%;
  • цена — 44370 рублей.

Достоинства:

  • низкий уровень шума;
  • равномерный прогрев помещения;
  • быстро нагревается;
  • надежная сборка;
  • качественные материал;
  • хорошая покраска.

Недостатки:

  • высокая стоимость;
  • тяжелый вес.

Буржуй-К МОДЕРН-12 12 кВт

Твердотопливный котел насыщенного яркого цвет, изготовлен из качественной стали. Мощности в 12 кВт хватает для обогрева помещения 120 м2.

Работает на дровах, угле, торфяных брикетах.

Подходит для дачного дома или мастерской.

Параметры:

  • тип — котел;
  • топливо — дрова, уголь, древесные брикеты, торф;
  • количество контуров — одноконтурный;
  • мощность — 12 кВт;
  • отапливаемая площадь — 120 м2;
  • камера сгорания — открытая;
  • КПД — 92 %;
  • управление — механическое;
  • установка — напольная;
  • термометр, манометр — да;
  • вес котла — 220 кг;
  • габариты — 400*1070*780 мм;
  • стоимость — 59900 рублей.

Достоинства:

  • возможность использовать разнообразное топливо;
  • высокий КПД;
  • наличие термометра;
  • стильный дизайн;
  • достойно прогревает помещение;

Недостатки:

  • завышенная цена;
  • тяжелый вес;
  • неудобный зольник.

Буржуй-К МОДЕРН-24 24 кВт

Котел от российских производителей на твердом топливе и мощностью 24 кВт, которой достаточно для отопления частного загородного дома площадью в 250 м2.

Устройство устанавливается напольно, работает на твердом топливе.

Характеристики:

  • тип — твердотопливный котел;
  • количество контуров — одноконтурный;
  • тепловая мощность — 24 кВт№
  • обогрев площади — 250 м2;
  • установка — напольная;
  • энергонезависимый — да;
  • управление — механика;
  • топливо — уголь, дрова, пеллеты, древесные брикеты, торф;
  • максимальное давление — 4.5 бар;
  • термометр — есть;
  • манометр — есть;
  • габариты — 500*1180*800 мм;
  • вес котла — 310 кг;
  • стоимость — 76050 рублей.

Достоинства:

  • высокая мощность;
  • удобное управление;
  • зольник легко очищается;
  • качественные материалы;
  • надежная сборка.

Недостатки:

  • высокая цена;
  • тяжелый вес;
  • громоздкий.

ТРАЯН Т20 20 кВт

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений. Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Характеристики:

  • тип устройства — твердотопливный котел;
  • контуры — один;
  • максимальная мощность — 20 кВт;
  • площадь — 220 кв.м.;
  • установка — напольная;
  • энергонезависимость — да;
  • управление — механика;
  • камера сгорания — открытая;
  • топливо — дрова, уголь;
  • функции — термометр, манометр;
  • габариты — 460*980*760 мм;
  • вес котла — 260 кг;
  • цена — 51990 рублей.

Достоинства:

  • быстрый нагрев;
  • длительное горение топлива;
  • производитель оперативно отвечает на вопрос клиентов;
  • простота использования;
  • долговечные материалы.

Недостатки:

  • высокая цена;
  • тяжелый вес;
  • громоздкий;
  • маленькая топка.

ТРАЯН Т10 10 кВт

Устройство на твердом топливе с мощностью 10 кВт для отопления помещения на 90 м2. Подходит для прогрева небольшой студии, дачного дома или мастерской.

Характеристики:

  • тип устройства — твердотопливный, пиролизный котел;
  • мощность — 10 кВт;
  • количество контуров — одноконтурный;
  • площадь — 90 м2;
  • установка — напольная;
  • термометр — есть;
  • энергонезависимый — да;
  • управление — механика;
  • камера сгорания — открытая;
  • давление воды — 4,5 бар;
  • размеры — 380*860*670 мм;
  • вес котла — 180 кг;
  • стоимость — 38990 рублей.

Достоинства:

  • качественная сборка;
  • удобное использование;
  • легко чистить зольник;
  • надежные материалы;
  • быстрый нагрев.

Недостатки:

  • тяжелый вес;
  • высокая цена;
  • малая мощность.

Правила монтажа и обслуживания

Для установки твердотопливного отопительного котла необходимо подготовить специальное помещение. Его площадь должна быть не менее 15 м?, монтируется система вентиляции с показателем циркуляции от 3 объемов топочной в час. Вход в помещение отдельный. В месте монтажа котла стены и пол защищены негорючими материалами.

Газогенераторное оборудование используется только для принудительной системы отопления. Рекомендуемая обвязка указана на рисунке.

Дополнительно во время монтажа нужно учитывать следующие факторы:

  • Расположение котла относительно уровня отопительных радиаторов не имеет значения. Но желательно, чтобы он находился ниже их.
  • Хранение топлива в отдельном помещении. Допускается складирование небольшого количества дров в топочной, но в защищенном месте.
  • Для автоматического регулирования мощности отопления рекомендуется установить в комнатах дома температурные датчики, подключенные к системе управления котла.

После монтажа выполняется опрессовка отопления и делается пробный запуск системы. При соблюдении правил установки и эксплуатации обслуживание системы не будет занимать много времени

Важно своевременно очищать зольник от продуктов сгорания, следить за уровнем воды в трубах и проверять работоспособность защитных компонентов: воздухоотводчиков, спускных клапанов и расширительного бака

Двухтопливные отопительные котлы

Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.

Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:

  • газ с жидким топливом,
  • газ с твердым топливом,
  • твердое топливо с электричеством.

Твердотопливный котел и электричество

Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

  • Установить теплообменник на дымовую трубу – самый простой вариант;
  • Соорудить вокруг корпуса котла сплошную водяную рубашку;
  • Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

История

При разработке котлов твердотопливных газогенераторных прежде всего уделяли внимание объёмам камер сгорания и количеству потребляемого твердого топлива. Но из-за этого добивались незначительного увеличения коэффициента полезного действия при увеличивающихся габаритных размерах и веса котлов. Никто не принимал во внимание, что при пиролизе выделяется газ, который не эффективно использовался в камерах прежних моделей котлов на древесине или угле

Никто не принимал во внимание, что при пиролизе выделяется газ, который не эффективно использовался в камерах прежних моделей котлов на древесине или угле. В результате длительных экспериментов, стало понятно, что нужно использовать свойства органических веществ, при недостатке кислорода выделяющий горючий газ – пиролиз

Использование твердого топлива не для основного выделения тепла, а для получения CO позволило сделать котел, совмещающий в себе сжигание твердого топлива и газа. Котел твердотопливный газогенераторный повысил эффект от нагрева, совместил экономию и дешевизну топлива, применяя процесса пиролиза

В результате длительных экспериментов, стало понятно, что нужно использовать свойства органических веществ, при недостатке кислорода выделяющий горючий газ – пиролиз. Использование твердого топлива не для основного выделения тепла, а для получения CO позволило сделать котел, совмещающий в себе сжигание твердого топлива и газа. Котел твердотопливный газогенераторный повысил эффект от нагрева, совместил экономию и дешевизну топлива, применяя процесса пиролиза.

Виды твердотопливных котлов

Можно провести разделение твердотопливных котлов на типы по различным признакам:

  • материал теплообменника;
  • энергозависимость;
  • способ сжигания топлива;
  • способ подачи топлива.

Отопительные системы на твердом топливе могут быть энергонезависимыми, то есть работать независимо от подачи электроэнергии. Это традиционные котлы, функционирующие благодаря естественной тяге.

Энергозависимое оборудование имеет систему принудительной подачи воздуха, что позволяет повысить его производительность и экономичность, а также допускает возможность использования дополнительного электронного оборудования. Недостатком таких систем является остановка работы при отсутствии электропитания.

По материалу теплообменника котлы делят на чугунные и стальные. Каждый из материалов имеет как преимущества, так и недостатки. Чугунные имеют более длительный срок эксплуатации, менее чувствительны к жесткости воды, реже требуют очистки теплообменника.

Имея значительный вес, почти всегда требуют отдельного фундамента и стоят значительно дороже, чем стальные. Чугун боится резких перепадов температуры, поэтому вода для подпитки разогретой системы не должна быть холодной.

Стальные котлы требуют частой чистки, так как чувствительны к образованию дегтя, кислот и конденсата, подвержены коррозии, но подлежат ремонту и в случае необходимости протекающие части могут быть заварены. Сталь иногда не выдерживает перегрева при использовании котла на максимальной мощности.

Котлы пиролизного типа

В пиролизных (газогенераторных) котлах в одной из двух камер происходит медленное горение топлива при высокой температуре и недостатке кислорода. В результате этого выделяются газы, которые догорают во второй камере. Тяга обеспечивается вытяжным вентилятором.

Такие котлы имеют очень высокий КПД и экономичный расход топлива, однако, чрезвычайно требовательны к его качеству. Обычно они работают на дровах или брикетах, которые должны иметь влажность не более 20%.

Рекомендуется древесина, выдержанная в сухом помещении минимум год. Для этого требуется большое хранилище для запаса дров.

Котлы верхнего горения

В традиционных отопительных системах сгорание топлива происходит снизу вверх. Принцип верхнего горения позволяет добиться длительной работы котла при однократной загрузке.

Одной закладки дров может хватить более чем на сутки, угля – до пяти суток. Котел длительного (верхнего) горения представляет собой совокупность двух стальных цилиндров (один внутри другого), между которыми циркулирует теплоноситель.

Телескопическая труба для подачи воздуха к пламени опускается в камеру сгорания. По мере прогорания топлива она опускается ниже, благодаря чему горение происходит на нужном уровне. Образующийся пепел не является препятствием для горения и требует уборки 2-3 раза в месяц.

Котел верхнего горения занимает не очень большую площадь при существенной высоте. Недостатком можно считать невозможность дозагрузки топлива во время процесса горения, что иногда может создавать определенные сложности.

Способ подачи топлива

При наличии системы автоматической подачи топлива, кроме основной части с теплообменником и горелкой, предусмотрен бункер для загрузки топлива. В него помещают уголь фракции 5-25 мм или пеллеты (древесные, из соломы, шелухи подсолнечника и т.п.).

В зависимости от вида топлива одна загрузка обеспечивает от трех до пяти суток работы котла. Требуется только регулярное наполнение бункера и очистка зольной камеры.

Размер бункера определяется мощностью котла. Подача топлива из бункера может быть шнековой или поршневой. На контроллере устанавливается температура теплоносителя, которая поддерживается автоматически путем дозированной подачи топлива.

Подача воздуха для поддержания горения осуществляется нагнетающим вентилятором. Котлы с ручной загрузкой более распространены. В них используются такие виды топлива:

  • уголь любой фракции;
  • дрова;
  • древесные брикеты из различных пород;
  • пеллеты из отходов древесины, соломы, шелухи подсолнечника;
  • древесные опилки, щепа;
  • торфяные брикеты;
  • брикеты из угольной пыли;
  • различные древесные отходы.

В теплообменнике происходит циркуляция и нагрев теплоносителя (воды) от открытого пламени. Надежность и срок эксплуатации котла зависит от материала теплообменника, его толщины и качества сварных швов.

Загрузочная камера для топлива может иметь разный размер. От этого зависит частота загрузки топлива. Некоторые модели предусматривают как автоматическую, так и ручную загрузку. Это позволяет в случае необходимости изменить вид топлива. Зная отличия разных видов, проще разобраться как выбрать твердотопливный котел.

Каким образом и чем топить котел

Из любого твердого топлива во время горения в определенном количестве выделяется монооксид углерода. Особенно много его получается, когда горит древесина. Именно поэтому в газогенераторный котел, предназначенный для создания комфортной температуры в доме, разумнее подкладывать дрова, а не какое-либо другое топливо.

Чтобы помещения отапливались хорошо, газогенераторным котлом нужно пользоваться правильно:

  • открывать воздушную заслонку и разводить огонь посредством лучинки;
  • установить режим обычного длительного горения, при котором огонь в котле будет поддерживаться до тех пор, пока температура в топке не поднимется до нужной отметки;
  • переводить заслонку в режим, подающий воздух в ограниченном количестве.

В современных дровяных газогенераторных котлах все перечисленные действия выполнять не надо, так как их работа полностью автоматизирована.

Топливо загорается с помощью электрического розжига, автоматический блок контролирует подачу кислорода в топочную камеру и отвод газов, получаемых в результате сжигания дров.

Дровяные газогенераторные котлы необходимо загружать топливом определенного сорта. Лучше всего для этого подходит древесина бука, дуба и акации.

Фото и схемы:

От угля нужно вообще отказаться, так как он негативно сказывается на работоспособности отопительного оборудования.

Для обогрева дома разумнее использовать только качественное топливо, так как в процессе его длительного горения производится больше тепла.

Что касается влажности дров, то на откровенное сыром топливе газогенераторное оборудование функционировать не станет.

То есть древесина будет гореть так, как в обычной печке, и котел не будет работать в режиме газогенерации.

На то, дрова с каким показателем влажности можно класть в газогенераторное оборудование, влияет конструкция самого котла.

Если он имеет боковую загрузку, то в него разрешается загружать только дрова с влажностью не более 20 %. Такое оборудование очень требовательно к качеству древесины.

Дровяные газогенераторные котлы с верхней загрузкой сжигают топливо постепенно. Для этого его укладывают в топку, расположенную вертикально.

Когда нижний слой дров прогорит, они опустятся вниз, будучи подсушенными теплым воздухом. Котлы, в которые топливо загружается через верх, переводятся в режим газогенерации, даже если влажность дров составляет порядка 45 градусов.

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

  • Погружная гильза;
  • Термостатическая капсула;
  • Шток;
  • Исполнительный механизм;
  • Рычаг;
  • Пружина;
  • Настроечная рукоятка;
  • Цепь.

Функционирует устройство следующим образом:

  • жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
  • благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
  • при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
  • за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
  • теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
  • рычаг перемещается вверх, приоткрывая заслонку;
  • регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

  • Простота установки;
  • Отсутствие необходимости электрического снабжения;
  • Простота эксплуатации;
  • Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

  • Необходимо хорошо прогреть котел вручную;
  • Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
  • Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
