Геотермальное отопление: что это такое, принцип работы системы и варианты для частного дома за счет тепла земли, отзывы владельцев

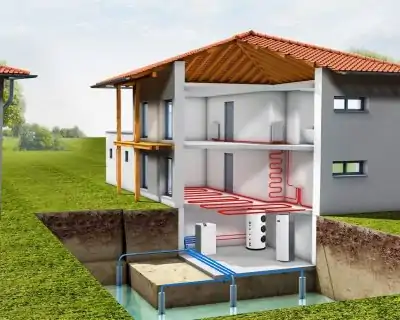

Принцип геотермального отопления

Геотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли. Состоит система из двух контуров, а именно:

  • внутреннего;
  • внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Геотермальное отопление из-под недр земли: что это такое, принцип работы

Геотермальное отопление работает как холодильник, только для нагрева. На поверхности земли устанавливается тепловой насос, из которого опускают теплообменник в шахту.

Через устройство наверх поступает грунтовая вода, по пути нагреваясь. Прогретая жидкость используется для обогрева помещений.

Расход энергии на нагрев воды меньше, чем получаемая теплоотдача.

Принцип работы

Коллектор поставляет теплую воду в испаритель. Хладагент, нагреваясь, испаряется. Пар прогревается компрессором за счет электричества. Конденсатор охлаждает пар, вызывая выброс теплой энергии и возвращение хладагента в начальное жидкое состояние.

Для прогрева воды требуется электроэнергия. Каждый затраченный кВт приносит, в среднем, 5 полезных кВт энергии.

Список оборудования

Для создания геотермальной установки требуются 4 устройства:

  • коллектор;
  • испаритель с хладагентом;
  • компрессор;
  • конденсатор.

Среди перечисленных компонентов два требуют подключения электричества: компрессор и конденсатор.

Достоинства

Геотермальное отопление имеет преимущества над прочими типами обогрева:

  • Полученная энергия применяется для любых целей.
  • Длительность подачи топлива к конкретному участку не ограничена.
  • Его использование экологически безопасно.
  • Установка не требует частого обслуживания.
  • Система окупается с течением времени.
  • Геотермальная установка занимает немного места: не больше, чем холодильник.
  • При необходимости система легко перенастраивается.
  • Совместимо с другими типами отопления.

Недостатки

Хотя геотермальное отопление имеет много преимуществ, у него есть и недостатки:

  • Дорогостоящая система и монтаж.
  • Окупается примерно через 10 лет.
  • Систему нельзя использовать в районах с температурой, опускающейся ниже 20 градусов.
  • Вне зависимости от типа установки, требуются масштабные земельные работы с использованием арендованных устройств.

Разновидности конструкций внешнего контура

Расположить трубы наружного контура можно горизонтально и вертикально.

Горизонтальный способ

Такой контур называется коллектором. При всей своей трудоемкости горизонтальный способ размещения труб является самым простым, а потому он может быть осуществлен самим домовладельцем без привлечения высококвалифицированных специалистов и специальной техники. В среднем с одного метра горизонтального коллектора удается снять 20 Вт тепловой энергии. Устройство контура можно произвести по одному из двух вариантов:

Размещение в грунте

Трубы контура, имеющего вид змеевика, укладывают в траншеи ниже глубины промерзания.

Расстояние между соседними участками должно составлять не менее 0,7 м. Максимальная длина контура ограничивается значением в 150 м.

При большей длине гидравлическое сопротивление трубопровода достигнет значительных величин, что потребует применения более мощного насоса. Рентабельность системы при этом ощутимо сократится.

Если необходимо использовать несколько контуров, их длина должна быть одинаковой.

Площадка, отводимая под грунтовый коллектор, обычно имеет весьма значительные размеры. В среднем на каждый 100 кв. м отапливаемой площади приходится задействовать 240 кв. м угодий, на которых не допускается высадка деревьев и размещение построек (вся территория должна быть хорошо освещена солнцем).

С размещением в водоеме

Если не далее, чем в 100 м от дома имеется водоем, задача по устройству наружного контура существенно упрощается. Трубы можно расположить прямо на дне, не прибегая в этом случае к трудоемким и дорогостоящим земляным работам. Контур имеет вид спирали, что способствует снижению его гидравлического сопротивления. Благодаря высокой теплопроводности воды, а также ее перемешиванию в результате конвекции процесс теплообмена происходит интенсивнее.

Подходящим является любой водоем с достаточной площадью, который даже в самые суровые зимы не промерзает на всю глубину.

При сильных морозах глубина промерзания грунта или поверхностных вод может превышать среднее значение. Поэтому при определении глубины заложения коллектора на этот счет следует предусматривать запас в 20%.

Вертикальный

В этом варианте трубы внешнего контура помещают в скважины. Такую конструкцию называют зондом.

Вертикальный способ применяют при отсутствии достаточно обширной территории, необходимой для расположения горизонтального коллектора, а также в том случае, если на участке уже имеются элементы благоустройства, которые не хотелось бы разрушать.

Недостаток данной технологии состоит в отсутствии возможности самостоятельной реализации: придется потратиться на найм бригады бурильщиков, имеющих специальные механизмы.

Скважины имеют диаметр от 120 до 200 мм, а их глубина варьируется в пределах от 20 до 300 м. Сам контур чаще всего выполняют из полимерных труб диаметром не менее 32 мм. После погружения зонда скважину заполняют составом, имеющим высокую теплопроводность, например, бентонитом. Срок службы выполненной по всем правилам скважины достигает 100 лет.

Важное преимущество вертикальной конструкции наружного контура состоит в более высокой теплоотдаче. Здесь она в среднем составляет уже 50 Вт/м. Разумеется, так бывает не всегда

Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод

Разумеется, так бывает не всегда. Конкретное значение зависит от типа грунта, его влажности и объема грунтовых вод.

Сама по себе геотермальная энергия относится к возобновляемым видам, тем не менее, объем ее потребления не является бесконечным. Геотермальные тепловые насосы для отопления рекомендуется эксплуатировать не более 1800 часов в год. В противном случае скорость отвода тепла настолько превысит скорость тепловой регенерации грунта, что некоторые его участки вокруг скважины могут даже промерзать. Данное явление может сопровождаться проседанием отдельных слоев, разрушением наружного контура и целым рядом других нежелательных последствий.

Во избежание переохлаждения грунта его рекомендуют с приходом лета насыщать теплом путем переключения теплового насоса в реверсный режим (кондиционирование) либо с применением солнечных коллекторов.

В этом случае трубопровод имеет вид цилиндрической пружины. Он занимает меньше места, чем горизонтальный, но также может быть изготовлен собственными силами.

Варианты обустройства геотермального отопления

Способы обустройства внешнего контура

Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная

Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше

В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.

Кроме него учитываются такие факторы:

  • Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
  • Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
  • Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.

Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.

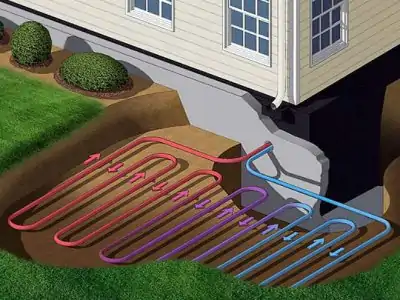

Горизонтальная схема геотермального отопления

Горизонтальное расположение наружных труб

Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.

Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.

Но при этом нужно учитывать ряд важных нюансов:

  • Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
  • Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
  • При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.

Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.

Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.

Вертикальная схема геотермального отопления

Вертикальная геотермальная система

Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах

Важно знать, что подобная схема намного эффективнее, чем вертикальная

Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.

С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?

  • Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
  • Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
  • При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.

Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.

Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.

Принцип работы геотермальных систем

Принцип действия теплового насоса. Нажмите для увеличения.

Отопление за счет тепла земли — это уже давно не миф, а распространенная практика.

Геотермальные системы отопления могут работать по принципу физической передачи тепловой энергии от окружающей среды к хладагенту.

Подобный процесс наблюдается и в работе обычного холодильника.

Больше чем 75% всего объема тепла, которое может выделяться при работе системы, исполняющей отопление дома теплом земли, являет собой энергия окружающей среды.

В дальнейшем она накапливается, и далее поступает в жилые комнаты и другие помещения коттеджа или загородного дома.

Эксперты обращают внимание на то, что именно такой вид энергии имеет удивительную способность к самовосстановлению, поэтому геотермальная система отопления не наносит абсолютно никакого вреда или ущерба энергетическому или же экологическому балансу окружающей среды и нашей планете

Система отопления имеет одно важное достоинство – она является абсолютно безопасной для использования

Система отопления имеет одно важное достоинство – она является абсолютно безопасной для использования

Оборудование, которое не займет много пространства.

Отопление частного дома теплом земли стало активно внедряться совсем недавно. Основной причиной возникновения таких систем отопления для частных домов специалисты называют энергетические кризисы, которые нередко появлялись в 70-х годах 20-го столетия.

Поначалу отопление энергией земли считалось роскошью, поэтому только самые богатые и элитные семьи могли позволить себе абсолютно инновационную систему отопления дома.

Далее, в связи с активным развитием науки, техники и появлением совершенно новых технологий, геотермальные системы обогрева приобретали все большее распространение, а стоимость их монтажа и обслуживания – снижалась.

Тепловой насос занимает достаточно мало места в Вашем доме. Нажмите для увеличения.

Сегодня небольшая семья даже со средним достатком может позволить себе установить систему для обогрева дома без серьезного нарушения своего семейного бюджета. Современное геотермальное оборудование качественно улучшено и модернизировано.

Усовершенствование систем происходит и по сей день, так как создание новых агрегатов приводит к уменьшению расхода энергии и большей экономии.

На качественно новом уровне осуществляется функционирование подобных отопительных систем, ведь новое и необычное топливо, такое как энергия земли, используется для кондиционирования, и обогрева частного дома.

Ведь именно такая энергия может создавать уютные, комфортабельные и оптимальные условия для жизни каждого человека, не загрязняет окружающую среду вредными и негативными веществами, как это происходит во время сгорания торфа, угля или газа.

Геотермальное отопление может легко работать и обходиться без любых процессов сгорания, поэтому владельцам не стоит беспокоиться о таком вопросе, как возгорание и взрыв системы, она полностью безопасная в эксплуатации.

Плюсы и минусы геотермального отопления

Актуальным геотермальное отопление стало в Америке в период кризиса в 80-е годы. Изначально монтаж установок стоил больших денег и такое отопление использовалось исключительно состоятельными людьми, но позже геотермальное отопление стало более доступным для массового использования населением. Преимущества использования геотермального отопления в частном жилище:

  • энергию геотермального вида получать и в дальнейшем использовать можно практически в любом месте;
  • подача такого вида тепла неограниченна;
  • использование такой энергии считается наиболее устойчивым;
  • энергия геотермального вида не содержит в себе разного рода вредные выбросы от сгорания углекислого газа;
  • отопление на основе геотермальной установки не требует оказывать дому постоянное обслуживание;
  • отопление считается бесплатным для владельца дома;
  • насосы установки занимают намного меньше места, чем аналогичные тепловые установки, геотермальному насосу под установку нужно места примерно столько же, как и, к примеру, холодильнику;
  • геотермальная энергия помогает, как нагревать помещение, так и при необходимости охлаждать его, принцип работы схож с алгоритмом работы кондиционеров;
  • при желании можно устанавливать такое отопление совместно с другими системами подачи тепла, например, с газовой системой, дизельной или работающей за счет энергии солнца.

Несмотря на целый ряд позитивных моментов использования такого вида отопления, геотермальные установки имеют и свои недостатки, основные среди которых такие:

  • высокие показатели себестоимости для монтажа всей системы;
  • долгий срок окупаемости.

Такие недостатки системы отопления меркнут в сравнении с нынешними тенденциями мирового удорожания различных видов топлива. Конечно, срок окупаемости длительный, но за сотню лет геотермальная установка покажет все свои плюсы и докажет свою экономичность на практике. Такой вид отопления уже по достоинству оценили в целом ряде стран Европы и в Америке. К примеру, в Швеции около 70% частных домовладельцев выбрали в качестве отопления именно такую систему.

Перспективы развития геотермальных конструкций

Всего 25 лет назад в Европе для обогрева жилищ использовали тепло земли 25 млн. домовладельцев, сегодня эта цифра выросла в несколько раз. Это доказывает рентабельность геотермальных систем, окупаемых за несколько лет. К тому же правительства многих стран дотируют домовладельцев, пожелавших использовать энергию земли. В России такие конструкции распространены мало, что связано с большими изначальными затратами. Однако перспективы есть: с развитием конкуренции стоимость тепловых насосов будет уменьшаться, что приведет к удешевлению геотермального отопления. Но лучший вариант – государственная или хотя бы региональная поддержка. Особенно, если учитывать экологическую значимость подобного способа обогрева жилищ.

Геотермальное отопление по стоимости расходов на 2020 год и удобству эксплуатации, приравнивается к отоплению магистральным газом, при этом полностью взрывобезопасно и устанавливается за пару недель. Все остальные способы отопления либо существенно дороже, либо требуют больших ежедневных трудозатрат. Тенденции удорожания энергоносителей в обозримом будущем приведут к выравниванию российских цен с ценами для европейских потребителей. Разговоры об окупаемости в основном ведутся конкурентами по цеху, они не учитывают удобство такого способа отопления и инфляцию.

Сегодня условный потребитель зарабатывает достаточно денег, чтобы не замечать высокую стоимость обогрева своего жилища, но со временем, все может измениться.
Так как мысли о загородном доме возникают у населения нашей страны старше 40 лет, то инвестиции в отопление ТН можно рассматривать как вложения в личный пенсионный фонд. Потратиться на инсталляцию один раз и в последующем получать на 1 кВт электроэнергии 4-5 кВт тепла.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, — становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Принципиальная схема работы теплового насоса

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Эффективность и окупаемость

Нельзя называть геотермальную энергию бесплатным подарком природы. Создание систем отопления на её основе может составить свыше миллиона рублей без учёта стоимости теплового насоса. Всё зависит от требуемых объёмов отопления, его функционального назначения и типа. Обычно экономическая целесообразность геотермальных систем отопления рассчитывается по сравнению затрат на её содержание.

Стоимость любого вида используемой энергии не является величиной постоянной и никогда не станет уменьшаться. В этом плане альтернативная замена их на использование тепла внутренних слоёв, конечно, экономически выгодна и целесообразна, так как тепловые насосы не потребляют много энергии, а для извлечения и переработки тепловых запасов не надо строить дорогих заводов, электростанций.

Тем более что каждое поколение ученых находит новые решения для создания оборудования и технологий в этом направлении. Кроме этого, правильнее производить оценку стоимости отопительных систем одинаково для всех видов топлива с нулевой отметки без применения существующих централизованных систем подачи, например, газа. И тогда окупаемость системы за 5 лет станет реальной величиной.

Использование геотермальных систем отопления напоминает вопрос, а почему не ездить на автомобиле «Запорожец» в настоящее время. Конечно, можно, особенно по бездорожью и в лес за грибами. Но ведь хочется быстрее и комфортней. Так и в этом случае. Одна мысль о том, что собственная система отопления не нарушает экологию, не мешает жить даже самым маленьким и неизвестным существам в природе подтвердит правильность выбора именно геотермальной системы.

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Заключение

Перед домовладельцем, который оценивает возможности обустройства разных систем отопления, стоит непростая задача расчета мощностей и технических ресурсов, которые потребуются в процессе эксплуатации. Сам принцип геотермального отопления ставит целью минимизацию расходов на содержание и обслуживание инфраструктуры при поддержке высоких параметров теплоснабжения. Но на практике добиться значительных результатов непросто. Для этого нужен продуманный и качественно составленный проект с детальными расчетами, но самое главное – это базовое наличие оптимальных по характеристикам условий эксплуатации геотермального оборудования.
