Гидравлический расчет системы отопления частного дома — порядок вычислений + обзор полезных программ

Определение стоимости отопления

Расчет стоимости тепловой энергии зависит от того, какой источник тепла выбран домовладельцем. Если предпочтение отдано газовому котлу и дом газифицирован, то в общую сумму войдут цена отопительного устройства (примерно 1300 евро) и затраты на его подключение к газопроводу (около 1000 евро).

Далее следует добавить затраты на электроэнергию. Несмотря на то, что основным видом топлива в этом случае является газ, без электричества все равно не обойтись. Оно необходимо для обеспечения работы циркуляционного насоса и элементов автоматики. В среднем котел потребляет 100 Вт в период отопительного сезона и 20 Вт в теплое время года (на обеспечение горячего вдоснабжения).

</index>

Разновидности новых технологий в отоплении частных домовКак сэкономить газ в частном домеЧто лучше использовать для отопления: теплый пол или батареиКакое лучше использовать отопление в частном доме

  • 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
  • 24 Март 2016Новые водонагреватели Bosch с сухим тэном
  • 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
  • 10 Март 2016Новые современные решения от Danfoss

  • Калькулятор стоимости энергоносителя для отопления
  • Калькулятор стоимости устройства системы отопления
  • Расчет тепловой мощности котла
  • Расчет стоимости ремонтных работ
  • Задать вопрос эксперту
  • https://stroyday.ru/kalkulyatory/sistemy-otopleniya
  • http://vodotopim.ru/radiatornoe-otoplenie/programma-rascheta-sistem-otoplenija.php
  • https://valtec.ru/document/calculate/
  • https://kalk.pro/heating/building-heating/
  • https://x-teplo.ru/otoplenie/doma/raschet-otoplenija-chastnogo.html

В чем заключается суть подобного расчета?

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

  1. Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
  2. Отсутствие шума, долговечность и стабильность работы отопительной системы.
  3. Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
  4. Затраты на установку системы нужно свести к минимуму,  что в большей мере зависит от диаметра трубопровода.

Видео инструкция

https://youtube.com/watch?v=KNEH1Tq_6nM

Последовательность выполнения гидравлического расчета

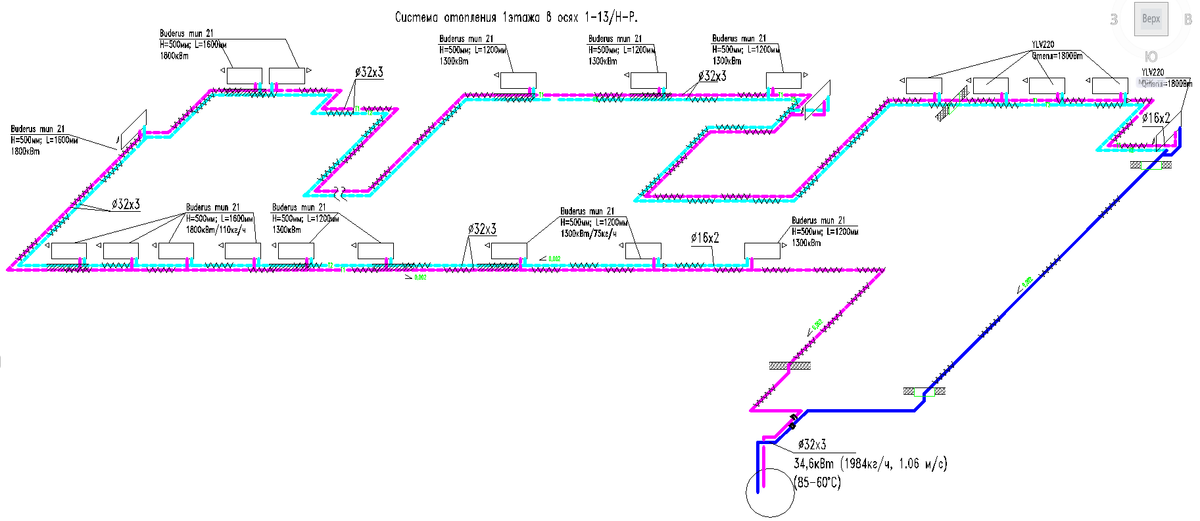

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где– давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

– сумма длин участков главного циркуляционного кольца;

– естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где– расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 – Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

– естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг – tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где– сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 – Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 – Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Расчёт параметров теплоносителя

Количество теплоносителя в 1 м трубы в зависимости от диаметра

Расчет теплоносителя сводится к определению следующих показателей:

  • скорость движения водных масс по трубопроводу с заданными параметрам;
  • их средняя температура;
  • расход носителя, связанный с требованиями к производительности отопительного оборудования.

Известные формулы расчета параметров теплоносителя (с учетом гидравлики) достаточно сложны и неудобны в практическом применении. В онлайн калькуляторах используется упрощенный подход, позволяющий получить результат с допустимой для этого способа погрешностью

Тем не менее перед началом монтажа важно побеспокоиться о том, чтобы приобрести насос с показателями не ниже расчетных. Лишь в этом случае появляется уверенность в том, что требования к системе по этому критерию выполнены в полной мере и что она способна обогреть помещение до комфортных температур

Расчет диаметра труб

Расчет сечения труб должен опираться на результаты теплового расчета, обоснованные экономически:

  • для двухтрубной системы – разность между tr (горячим теплоносителем) и to (охлажденным – обраткой);
  • для однотрубной – расход теплоносителя G, кг/ч.

Кроме того, в расчете должна учитываться скорость движения рабочей жидкости (теплоносителя) — V . Ее оптимальная величина находится в диапазоне 0,3-0,7 м/с. Скорость обратно пропорциональна внутреннему диаметру трубы.

При скорости движения воды, равной 0,6 м/с в системе появляется характерный шум, если же она менее 0,2 м/с, появляется риск возникновения воздушных пробок.

Для расчетов потребуется еще одна скоростная характеристика – скорость теплопотока. Она обозначается буквой Q, измеряется в ваттах и выражается в количестве тепла, переданного в единицу времени

Q (Вт) = W (Дж)/t (с)

Кроме вышеперечисленных исходных данных для расчета потребуются параметры отопительной системы – длина каждого участка с указанием приборов, подключенных к нему. Эти данные для удобства можно свести в таблицу, пример которой приведен ниже.

Таблица параметров участков

Обозначение участкаДлина участка в метрахКоличество приборов а участке, шт.
1-21,81
2-33,01
3-42,82
4-52,92

Расчет диаметров труб достаточно сложный, поэтому проще воспользоваться справочными таблицами. Их можно найти на сайтах производителей труб, в СНиП или специальной литературе.

Монтажники при подборе диаметра труб пользуются правилом, выведенным на основании анализа большого числа отопительных систем. Правда, это касается только небольших частных домов и квартир. Практически все отопительные котлы оборудованы патрубками подачи и обратки ¾ и ½ дюйма. Такой трубой и выполняется разводка до первого разветвления. Далее на каждом участке размер трубы уменьшают на один шаг.

Такой подход не оправдывает себя, если в доме имеется два или более этажей. В этом случае приходится производит полноценный расчет и обращаться к таблицам.

В чем заключается суть подобного расчета?

Главным отличием современных систем является специальный механизм, обеспечивающий гидравлический режим. Современные разработки и высококачественные материалы, которые используются сегодня в системах отопления, дают возможность своевременного реагирования на малейшее температурное колебание. Казалось бы, это очень выгодно: экономится энергия, а следовательно, наши затраты на отопления минимизируются. Но с другой стороны такое оборудование требует специальных знаний касаемо использования высокотехнологичной арматуры регулировки, а также других элементов при обустройстве системы.

Важная информация! Сочетание гидрорасчета и арматуры регулировки – это залог эффективности и работоспособности современных систем отопления.

Существуют некие обстоятельства, ввиду которых мы должны соблюдать приведенные выше условия.

  1. Теплоноситель должен подаваться в приборы нагрева в должном количестве – так вы добьетесь баланса тепла при условии, что вы будете задавать температуру в здании, а температура снаружи будет меняться.
  2. Отсутствие шума, долговечность и стабильность работы отопительной системы.
  3. Минимум затрат при эксплуатации, в частности, электроэнергии, которые направлялись бы на то, чтобы преодолеть гидравлическое сопротивление трубопровода.
  4. Затраты на установку системы нужно свести к минимуму, что в большей мере зависит от диаметра трубопровода.

Видео инструкция

Последовательность выполнения гидравлического расчета

1. Выбирается главное циркуляционное кольцо системы отопления (наиболее невыгодно расположенное в гидравлическом отношении). В тупиковых двухтрубных системах это кольцо, проходящее через нижний прибор самого удаленного и нагруженного стояка, в однотрубных – через наиболее удаленный и нагруженный стояк.

Например, в двухтрубной системе отопления с верхней разводкой главное циркуляционное кольцо пройдет от теплового пункта через главный стояк, подающую магистраль, через самый удаленный стояк, отопительный прибор нижнего этажа, обратную магистраль до теплового пункта.

В системах с попутным движением воды в качестве главного принимается кольцо, проходящее через средний наиболее нагруженный стояк.

2. Главное циркуляционное кольцо разбивается на участки (участок характеризуется постоянным расходом воды и одинаковым диаметром). На схеме проставляются номера участков, их длины и тепловые нагрузки. Тепловая нагрузка магистральных участков определяется суммированием тепловых нагрузок, обслуживаемых этими участками. Для выбора диаметра труб используются две величины:

а) заданный расход воды;

б) ориентировочные удельные потери давления на трение в расчетном циркуляционном кольце Rср.

Для расчета Rcp необходимо знать длину главного циркуляционного кольца и расчетное циркуляционное давление.

3. Определяется расчетное циркуляционное давление по формуле

, (5.1)

где— давление, создаваемое насосом, Па. Практика проектирования системы отопления показала, что наиболее целесообразно принять давление насоса, равное

, (5.2)

где

— сумма длин участков главного циркуляционного кольца;

— естественное давление, возникающее при охлаждении воды в приборах, Па, можно определить как

, (5.3)

где— расстояние от центра насоса (элеватора) до центра прибора нижнего этажа, м.

Значение коэффициента можно определить из табл.5.1.

Таблица 5.1 — Значение в зависимости от расчетной температуры воды в системе отопления

(),C

, кг/(м3К)

85-65

0,6

95-70

0,64

105-70

0,66

115-70

0,68

— естественное давление, возникающее в результате охлаждения воды в трубопроводах .

В насосных системах с нижней разводкой величинойможно пренебречь.

  1. Определяются удельные потери давления на трение

, (5.4)

где к=0,65 определяет долю потерь давления на трение.

5. Расход воды на участке определяется по формуле

(5.5)

гдеQ – тепловая нагрузка на участке, Вт:

(tг — tо) – разность температур теплоносителя.

6. По величинамиподбираются стандартные размеры труб .

6. Для выбранных диаметров трубопроводов и расчетных расходов воды определяется скорость движения теплоносителя v и устанавливаются фактические удельные потери давления на трение Rф.

При подборе диаметров на участках с малыми расходами теплоносителя могут быть большие расхождения междуи. Заниженные потерина этих участках компенсируются завышением величинна других участках.

7. Определяются потери давления на трение на расчетном участке, Па:

. (5.6)

Результаты расчета заносят в табл.5.2.

8. Определяются потери давления в местных сопротивлениях, используя или формулу:

, (5.7)

где— сумма коэффициентов местных сопротивлений на расчетном участке .

Значение ξ на каждом участке сводят в табл. 5.3.

Таблица 5.3 — Коэффициенты местных сопротивлений

№ п/п

Наименования участков и местных сопротивлений

Значения коэффициентов местных сопротивлений

Примечания

9. Определяют суммарные потери давления на каждом участке

. (5.8)

10. Определяют суммарные потери давления на трение и в местных сопротивлениях в главном циркуляционном кольце

. (5.9)

11. Сравнивают Δр с Δрр. Суммарные потери давления по кольцу должны быть меньше величины Δрр на

. (5.10)

Запас располагаемого давления необходим на неучтенные в расчете гидравлические сопротивления.

Если условия не выполняются, то необходимо на некоторых участках кольца изменить диаметры труб.

12. После расчета главного циркуляционного кольца производят увязку остальных колец. В каждом новом кольце рассчитывают только дополнительные не общие участки, параллельно соединенные с участками основного кольца.

Невязка потерь давлений на параллельно соединенных участках допускается до 15% при тупиковом движении воды и до 5% – при попутном.

Таблица 5.2 — Результаты гидравлического расчета для системы отопления

На схеме трубопровода

По предварительному расчету

По окончательному расчету

Номер участка

Тепловая нагрузка Q, Вт

Расход теплоносителя G, кг/ч

Длина участка l,м

Диаметрd, мм

Скоростьv, м/с

Удельные потери давления на трение R, Па/м

Потери давления на трение Δртр, Па

Сумма коэффициентов местных сопротивлений∑ξ

Потери давления в местных сопротивлениях Z

d, мм

v, м/с

R, Па/м

Δртр, Па

ξ

Z, Па

Rl+Z, Па

Занятие 6

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

  1. Разница температуры снаружи и внутри здания (ΔT);
  2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены

Сопротивление теплопередаче

Кирпичная стена

толщина в 3 кирпича (79 сантиметров)

толщина в 2.5 кирпича (67 сантиметров)

толщина в 2 кирпича (54 сантиметров)

толщина в 1 кирпича (25 сантиметров)



0.592

0.502

0.405

0.187

Сруб из бревна

Ø 25

Ø 20



0.550

0.440

Сруб из бруса

Толщина 20см.

Толщина 10см.



0.806

0.353

Каркасная стена

(доска +минвата + доска) 20 см.



0.703

Стена из пенобетона

20см.

30см.



0.476

0.709

Штукатурка (2-3 см)0.035
Потолочное перекрытие1.43
Деревянные полы1.85
Двойные деревянные двери0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окнаRTq. Вт/Q. Вт
Обычное окно с двойными рамами0.37135216
Стеклопакет (толщина стекла 4 мм)

4-16-4

4-Ar16-4

4-16-4К

4-Ar16-4К



0.32

0.34

0.53

0.59



156

147

94

85



250

235

151

136

Двухкамерный стеклопакет

4-6-4-6-4

4-Ar6-4-Ar6-4

4-6-4-6-4К

4-Ar6-4-Ar6-4К

4-8-4-8-4

4-Ar8-4-Ar8-4

4-8-4-8-4К

4-Ar8-4-Ar8-4К

4-10-4-10-4

4-Ar10-4-Ar10-4

4-10-4-10-4К

4-Ar10-4-Ar10-4К

4-12-4-12-4

4-Ar12-4-Ar12-4

4-12-4-12-4К

4-Ar12-4-Ar12-4К

4-16-4-16-4

4-Ar16-4-Ar16-4

4-16-4-16-4К

4-Ar16-4-Ar16-4К



0.42

0.44

0.53

0.60

0.45

0.47

0.55

0.67

0.47

0.49

0.58

0.65

0.49

0.52

0.61

0.68

0.52

0.55

0.65

0.72



119

114

94

83

111

106

91

81

106

102

86

77

102

96

82

73

96

91

77

69



190

182

151

133

178

170

146

131

170

163

138

123

163

154

131

117

154

146

123

111

RT — сопротивление теплопередачи;

  1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

  • Электрические котлы;
  • Газовые котлы
  • Нагреватели на твердом и жидком топливе
  • Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

  1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

  1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

  • На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
  • На 0.9, если ваша квартира на первом или последнем этаже;
  • Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Двухтрубная система отопления дома особенности расчета, схемы и монтаж

Даже несмотря на относительный несложный процесс установки и сравнительную маленькую протяженность трубопровода в случае с однотрубными системами отопления, на рынке специализированного оборудования все так же остаются на первых позициях двухтрубные отопительные системы.

Хоть и недлинный, но весьма убеждающий и содержательный список достоинств и плюсов двухтрубной отопительной системы оправдывает покупку и последующее использование контуров с прямой и обратной магистралью.

Поэтому многие потребители предпочитает её другим разновидностям, закрывая глаза на то, что установка системы не так уж и легка.

Купить TEPLOOV

ООО «Хайтек» поставляет программные продукты комплекса TEPLOOV, являясь региональным дилером . Рабочая версия программ передается по гарантийному письму для тестирования на срок до 30 дней. В стоимость программного обеспечения входит годовая техническая поддержка. В течение этого периода клиент бесплатно получает все обновления программ.

Программы комплекса TEPLOOV непрерывно обновляются. Расширяется БД приборов и материалов, вводятся изменения в соответствии с выходом новых СНиП и СП, вводятся новые функции и исправляются ошибки. В связи с этим ООО «Хайтек» рекомендует оплачивать обновление программ (апгрейд). Ниже ссылки на изменения, введенные в программу ПОТОК. программу VSV и программу RTI за последние 6 лет.

Расчетная программа ГЕРЦ ГЕРЦ официальный сайт HERZ Armaturen в нашей стране

Сообщаем также, что обновлена база арматуры ГЕРЦ в программе RAUCAD. По вопросам получения новой базы пожелание обращаться к инженеру группы техподдержки отдела внутренних инженерных систем компании ООО «РЕХАУ», г. Москва, тел.: (495) 663-33-88 (доб. 203).

Программа HERZ C.O.

Программа HERZ C.O. нужна для гидравлического расчета одно- и отопительных систем с двумя трубами и охлаждения, во время проектирования новых систем, а еще для регулирования существующих в реконструируемых зданиях (к примеру, после утепления строения), имеет возможность расчета систем, где носителем тепла являются гликолиевые смеси.

Программа дает возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

выбираются диаметры трубо-проводов;
анализируется водный расход в проектируемом оборудовании;
определяются потери давления в оборудовании;
определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла;
выбираются настройки регуляторов разницы давления, устанавливаемых в местах подобранных проектировщиком (основание стояков, разветвления и т.д.);
берутся во внимание требуемые авторитеты термостатических вентилей;
уменьшается излишек давления в циркуляционных кольцах путем выбора предварительных настроек вентилей;
принимается во внимание необходимость для оснащения соответствующего сопротивления в плане гидравлики участка с потребителем тепла.

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

  • графический процесс ввода данных;
  • представление итогов расчетов на схеме и поэтажных планах;
  • развитая контекстная справочная система, вызывающая информацию, как об индивидуальных командах программы, так и подсказку относительно вводимых данных;
  • многооконная среда, она позволяет одновременно смотреть много типов данных, итогов и т.д.;
  • обычная сотрудничество с принтером и плоттером, функция предварительного просмотра страниц перед тем как печатать и выводом на плоттер;
  • роскошная диагностика ошибок и функция их автоматизированного поиска, как в таблице, так и на схеме;
  • быстрый доступ к каталожным данным труб, радиаторов и арматуры.

Программа HERZ OZC

Программа HERZ OZC служит для определения расчетных потерь тепла индивидуальных помещений в здании, а еще всего строения. Расчет проходит согласно подобающим нормативам. Программа исполняет:

  • расчет коэффициентов передачи тепла для стен, полов, крыш и перекрытий между верхним этажом и чердаком;
  • расчет теплопотерь для индивидуальных помещений;
  • расчет теплопотерь всего строения.

В программе применено много решений, облегчающих и улучшающих работу. Важнейшие из них это:

  • развитая справочная система;
  • роскошный каталог материалов для строительства;
  • функция автоматизированного определения сопротивлений передаче тепла, сопротивлений прослоек воздуха перекрытий между верхним этажом и чердаком, сопротивления грунта;
  • функция автоматизированного создания следующих этажей, копирования помещений, а еще выбора помещений например если во время ввода данных о помещении будет нужно вызвать прочее помещение;
  • опция автоматизированного распределения потерь тепла из помещения с небольшой потребностью в теплопроизводительности (к примеру, коридор) к смежным помещениям, что предоставляет возможность для непосредственного переноса итогов расчетов в программу HERZ C.O.

Программа предоставляет возможность для проведения расчетов потерь тепла огромных строений.

Ниже приводятся ограничения, касающиеся данных:

Предельное количество определяемых ограждений: 16300 Предельное количество слоев в одном ограждении: 16300 Предельное количество помещений: 16300 Предельное количество ограждений в одном помещении: 16300

Итоги расчетов теплопотерь являются выходными данными для программы HERZ C.O служащей для проектирования систем централизованого отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
