Для чего промывать систему отопления гидропневматическим способом

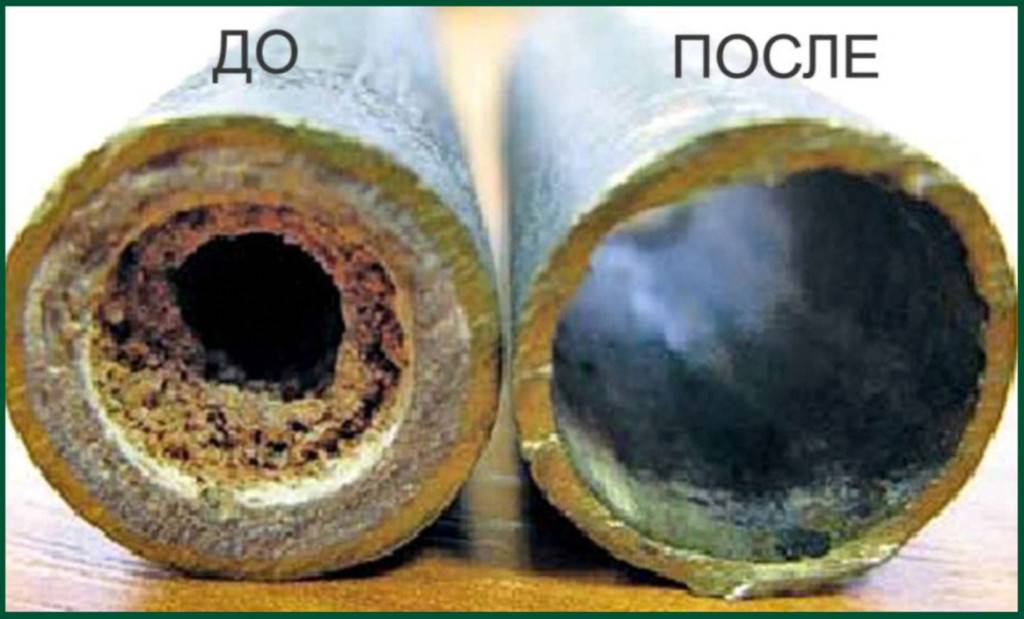

В процессе эксплуатации на внутренней поверхности труб оседает накипь. Она становится причиной неполадок в отопительном контуре. Налет на стенках труб сокращает срок службы трубопровода. Осадок отрицательно влияет на теплопроводность труб, уменьшая уровень теплоотдачи. Поскольку теплопроводимость накипи ощутимо ниже, чем у материала труб, отапливаемые помещения недополучают тепла, хотя расход топлива остается прежним.

Накипь повреждает металл, приводя к образованию свищей. Это приводит к разрыву трубы, которую приходится ремонтировать в самый неподходящий момент.

Промывка труб отопления от отложений делается раз в год. Прежде чем приступать к очистке, проводится диагностика системы. С ее помощью определяют, какого рода отложения накопились внутри труб, чтобы правильно подобрать оборудование для промывки и последующей антикоррозийной обработки трубопровода. Обработка отдаляет следующую обработку, дольше сохраняя трубы чистыми.

Накипь возникает по той же схеме, что и в чайнике: по трубам циркулирует та же нагретая вода. Из-за термического воздействия вещества, в обилии присутствующие в воде, выпадают в осадок, оседая на стенках. Слой толщиной в миллиметр снижает теплоотдачу контура на 15%.

Что будет, если не чистить водопровод по предполагаемой схеме

Подведем промежуточный итог, перечислив неприятности, которые возникают, если пренебрегать регулярной очисткой трубопровода:

• Стремительный износ приборов отопления и трубопровода
• Существенное понижение теплоотдачи
• Повышение расхода топлива при снижении выделения тепла
• Негативное влияние на поверхность труб, из-за которого они преждевременно выходят из строя. В запущенных случаях возможны образования дыр и разрывы. Досадно, если разрыв происходит в радиаторе, извергая горячую воду на пол комнаты.

Вопрос проведения профилактики и очистки труб от накипи – первостепенный в уходе за отопительной конструкцией. Только так сводится к нулю риск возникновения аварийно ситуации. Промывку выполняют летом, когда отопление отключено. Промывка и опрессовка системы отопления осуществляются после аварии, когда контур только что отремонтировали, и нужно проверить, что все элементы соединены плотно и не пропускают теплоноситель наружу. Эта процедура обязательна для предприятий и объектов коммунальной сферы, не стоит ей пренебрегать и частным домовладельцам.

Прежде чем приступать к чистке, изучают соответствующие инструкции, в которых указаны этапы проведения промывки и последовательность их выполнения.

Не торопитесь промывать систему отопления, сначала узнайте, как это правильно делать

Гидропромывка, как и зачем

Гидропневмопромывка системы отопления основывается на подаче одновременно в участки трубопроводов воздуха под давлением в определенном количестве и воды. Водовоздушная смесь, которая образовалась при этом, выполняет очистку отопительных коммуникаций благодаря множественным импульсам, которые выполняет компрессор для промывки.

Импульсы в воде трубопроводов создают небольшие пузырьки, они и выполняют постепенное разрушение отложений на стенках труб коммуникаций отопления.

Для того чтобы процесс промывки прошел успешно, необходимо выполнить расчеты:

• Длин трубопроводов, которые будут промывать;
• Расход и давление воздуха определяемый исходя из диаметров труб;
• Скорости и расходы воды.

Типовая схема для проведения работ

Подготовка

Чтобы процесс гидропромывки прошел успешно, нужно индивидуально подходить к каждой системе отопления и учитывать её особенности.

В идеале перед процессом необходимо выполнить подготовительные мероприятия:

• Обследовать все коммуникации отопления;
• Определить участки трубопроводов (стояки, группы стояков), которые будут промываться отдельно, и разбить их на этапы;
• Если есть необходимость, то нужно установить запорную арматуру, чтобы перекрывать участки трубопроводов и удалять вымытые отложения из отопительной системы;
• Произвести расчеты расходов воздуха и воды для получения требуемого результата после промывки;
• Определить необходимость проведения гидравлических испытаний (опрессовки) трубопроводов.

Подключенное оборудование к элеватору

После того как были проведены все подготовительные мероприятия, выполняется гидропромывка систем отопления до тех пор пока водовоздушная смесь не посветлеет. После промывки производится повторная опрессовка.

Качество проведенной промывки оценивается снижением гидравлического сопротивления системы отопления, которое определяется после и до гидравлических испытаний.

Метод проведения очистки системы отопления

В подачу выполняют врезку патрубка с диаметром двадцать – сорок миллиметров. Патрубок оборудован запорными элементами и обратными клапанами. Далее в систему можно начинать подавать воду и сжатый воздух.

Если вам пришлось иметь дело с системой маленьких размеров, то допускается подавать воду и воздух через уже существующие патрубки. Если имеется лишний объем воды, то его можно сбросить через спускные краны или для этого специально установить патрубок для спуска. В том случае если присутствует элеватор, то до начала промывки снимается конус и стакан.

Демонтированный элеватор отопления

В трубопроводы отопления сжатый воздух подается благодаря компрессору, который вы можете увидеть на фото и видео в нашей галерее. Компрессор вырабатывает воздух с давлением около 0,6 МПа. Чтобы промывающая жидкость не попала в ресивер компрессора, нужно на трубопровод установить обратный клапан. На подающую и обратную трубу устанавливаются манометры, со шкалой до одного мегапаскаля.

Сама промывка может проводиться двумя методами:

Проточным. Трубопроводы теплообеспечения вначале заполняются водой, при открытом вентиле воздухосборника. После заполнения труб вентиль перекрывают и начинают подачу сжатого воздуха. И воздушная, и водяная смесь одновременно подаются в трубопроводы.

Промывку прекращают, когда через патрубок начинает идти чистая вода. После этого вода сливается в дренаж. Этот метод используют для очистки систем отопления и ГВС;

Методом наполнения. При этом методе есть некоторая последовательность в действиях. Для начала трубопроводы заполняются водой, и закрывается вентиль. Во второй патрубок выполняют подачу сжатого воздуха в течение пятнадцати – двадцати пяти минут, зависит от диаметров труб и загрязнений.

После того как прекратили подачу воздуха вентиль закрывают и сливают воду через спускной патрубок. По завершении систему несколько раз промывают чистой водой.

Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

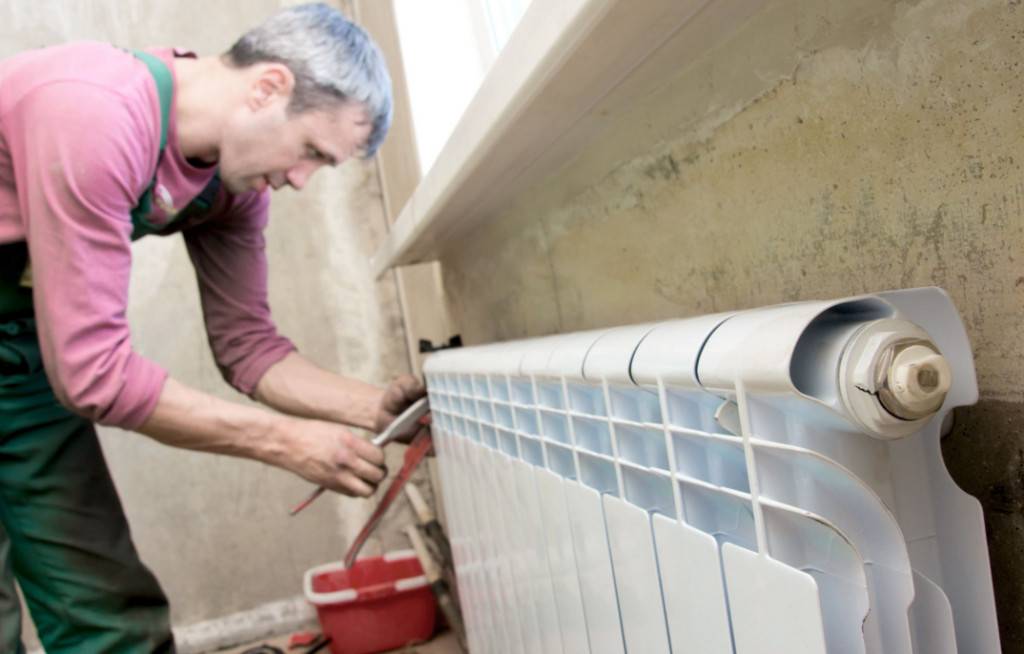

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкция

Гидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см 2 .

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краны

Торцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см 2. а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Важно! Если трубы очень старые, со следами коррозии и деформационными повреждениями, от промывки может не быть никакого положительного результата. Химические реагенты попросту растворят ржавчину, в результате чего трубы начнут протекать

Единственным эффективным решением в подобной ситуации станет замена отслуживших магистралей.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Важно! По требованиям СНиП подобного рода реагенты запрещено сливать в канализацию. Лучший вариант – нейтрализация использованной смеси с помощью специального состава

Его вы можете купить там же, где и промывочный раствор.

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет

Как найти протечку

При воздушной опрессовке протечку можно найти на слух: будет слышен характерный свист выходящего воздуха. Но если на слух найти место не получилось, следует промазать места соединений мягкой кистью с раствором жидкого мыла. Воздух надует пузыри, и вы найдёте источник проблемы.

Если дело в стыках, можно разобрать место соединение и вновь загерметизировать его с помощью ленты фум.

ФОТО: zamena-radiatora.ruПри повреждении труб не исключено, что придётся менять всё колено

При гидравлическом способе всё гораздо проще – место протечки даст знать о себе фонтаном воды или лужей под местом соединения.

Химический тип промывки

На данный момент подобная промывка позиционируется, как самая популярная и действенная. Главное ее достоинство состоит в том, что она быстро и без следа избавляет трубы от вредоносных отложений.

В процессе подобного промывания для достижения нужного эффекта используются различные растворители, жидкости на щелочной основе, комплексные растворы, а так же составы, изготовленные из кислот органического или минерального типов.

Недостатком же такого типа промывки является то, что применяемые химические жидкости крайне токсичны и опасны. Поэтому при работе необходимо быть предельно аккуратным и следить, чтобы раствор не попал на кожу или в глаза.

Категорически воспрещается пользоваться жидкостями на основе щелочи или кислоты, если у вас батареи или радиаторы изготовлены из алюминия. Также невозможна химическая промывка в том случае, когда повреждена герметичность в какой-либо части отопительной системы.

Схема химической промывки отопления. Нажмите для увеличения.

Ведь если проявить халатность и допустить попадание в канализацию раствора, который фактически является ядом, это неизбежно приведет к таким катастрофическим последствиям, как массовое отравление.

Химический тип промывки происходит с помощью специальных инструментов. Вся конструкция состоит из нескольких шлангов, насоса и емкости с раствором.

Как известно, трубы могут быть изготовлены из самых разных материалов – чугун, сплавы, алюминий, сталь, латунь, медь и т.д. В зависимости от этого, мастером подбираются соответствующие очистители труб от накипи, которые не повредят металл самой системы.

Чтобы хозяевам было удобнее, такая очистка может проводиться постепенно, за несколько дней.

Если все проведено правильно и все посторонние отложения удалены со стенок труб и радиаторов, то следствием подобных работ может стать увеличение срока эксплуатации отопительной системы.

Она сможет проработать до 20 лет, не требуя основательного ремонта. Так же улучшается пропускная способность батарей, перестает пропадать тепло.

Инструкция по промывке отопительной системы

Схема пневмоимпульсной очистки

Существует 2 основных метода промывки отопительной системы, а именно:

• с применением специального гидропневматического оборудования;
• с использованием химических реагентов.

Промывание по гидропневматическому методу

Гидропневматическая промывка систем отопления — инструкцияГидропневматическая промывка систем отопления — инструкция

Этот способ активно используется отечественными ЖЭКами и является достаточно эффективным. Нужно лишь делать все в соответствии с технологией.

Принцип предельно простой: сначала из системы сбрасывается вода, затем она подается обратно. Для «подгона» водяного потока применяется специальный пневматический насос. В результате под воздействием довольно мощного напора происходит отслаивание накипи и прочих отложений, а при сливе воды они выводятся из системы.

Для самостоятельного проведения такой процедуры вам понадобится пневматический насос, способный нагнетать давление более 6 кг/см2.

Последовательность действий выглядит следующим образом.

Перед началом работы нужно перекрыть все краныТорцевые футорки откручиваются с помощью ключа

Первый шаг. Перекрываем задвижку «обратки».

Схема линий отопительной системы

Второй шаг. Подключаем пневматический насос к вентилю, установленному после задвижки.

Третий шаг. Сбрасываем «обратку».

Четвертый шаг. Даем пневматическому насосу нагнести давление выше 6 кг/см2, а затем открываем вентиль, к которому он подключен.

Пятый шаг. Поочередно перекрываем все стояки. Делаем это так, чтобы в один момент было перекрыто не более 10 стояков. Соблюдение этого правила сделает процедуру промывки максимально эффективной.

Шестой шаг. Переводим систему на сбрасывание в обратном направлении. Для этого делаем следующее:

• закрываем сброс и перекрываем вентиль, соединенный с насосом, и выключаем прибор;
• закрываем открытую задвижку, а затем открываем подобную на «обратке»;
• сбрасываем отопительную систему. Для этого подключаем пневматический насос к вентилю на обратном направлении, после чего открываем вентиль и включаем насос. Жидкость будет двигаться уже в другом направлении.

Определить необходимую длительность промывки можно «на глаз». Из системы начала выходить чистая прозрачная жидкость? Можно заканчивать! Верните задвижки и вентили в изначальное положение и отключите насос.

Для сбора грязной воды подготовьте подходящую емкость. При желании можете подключить к батарее шланг и обеспечить отведение грязного теплоносителя в канализацию.

Химическое промывание

Схема химической промывки труб

К использованию этого метода можно прибегать только в двух случаях, а именно:

• при необходимости прочистки системы отопления с естественной циркуляцией, построенной с применением стальных труб. Использовать химические реагенты целесообразно в ситуациях, когда ввиду любого рода причин нет желания промывать всю систему. Чаще всего засорения откладываются в теплообменниках. Заиливаться же система может по всему периметру. Во втором случае от химической промывки особого толка не будет;
• при необходимости восстановления старой системы отопления. За десятки лет эксплуатации трубы могут засориться и зарасти настолько, что мощности пневматического насоса будет недостаточно для эффективной прочистки. Можно, конечно же, было бы взять более мощный насос, однако никто не даст гарантий, что трубы не лопнут под таким напором.

Реагент для промывки

Принцип промывки простой: вместо теплоносителя в систему заливается специальный раствор, содержащий кислоту и щелочь. Затем обеспечивается циркуляция смеси на протяжении 2-3 часов (если прочищается не магистраль с естественной циркуляцией, для этого нужно будет подключить пневмонасос), после чего она сливается, и трубы заполняются стандартным теплоносителем.

Реагенты для промывки и защиты систем отопления

Ни в коем случае не используйте такие химические смеси для прочистки труб из алюминия. Если изделия и останутся целыми после подобной промывки, служить они будут значительно меньше.

Обязательную промывку системы частного дома рекомендуется производить не реже, чем раз в 7 – 10 лет
