Гофрированные трубы для дымохода: обзор различных материалов, их преимущества и недостатки

Правила монтажа гофрированных труб

Как уже стало понятно, такая труба — это прекрасный вариант для того, чтобы решить многие проблемы. Стоит отметить, что крепление дымохода к конструкциям дома производится за счет специальных кронштейнов, чаще всего они идут в комплекте вместе с трубой.

Иногда требуется воспроизвести соединение двух труб между собой, тогда правильнее будет использовать металлический скотч. Он очень герметичен и абсолютно не пропускает продукты сгорания. Изделие весит не слишком много, поэтому его можно устанавливать на любую конструкцию. Нагрузка при этом будет минимальной, а вам не придется усиленно ее фиксировать.

Газовые трубы пошаговый процесс монтажа

Начинать монтаж рекомендуется при наличии инструментального набора. Этот набор, однако, практически всегда имеется в любом хозяйстве, возможно, за исключением одного инструмента.

Типичный набор инструмента, требующийся для выполнения работ, направленных на прокладку газовой линии бытового назначения из гибких гофрированных нержавеющих трубок

Полный список для работы таков:

  1. Труборез.
  2. Нож слесарный.
  3. Плоскогубцы.
  4. Разводной гаечный ключ (2 штуки).
  5. Спецодежда.

Поддержка труб обеспечивается рабочим способом с помощью:

  • трубных ремешков,
  • лент,
  • подвесок,

подходящих по размеру и весу трубок, с интервалами, не превышающими значения 1,2 – 2,5 метра.

Шаг #1: Обрезка материала по длине

Применяя специальный трубный резак, выполняется обрезка материала по монтажному размеру

Отрезать трубку до желаемой длины, используя труборез. Срез необходимо делать по центру основания гофры. Применять лёгкое давление ролика трубореза с дополнительными вращениями в одном направлении, чтобы сохранить округлость трубки, исключить заусенцы на срезе. Все разрезы делаются на прямом участке трубы.

Примечание: концы трубок острые, соблюдать осторожность при обращении

Шаг #2: Удаление части полимерного кожуха

Примерно так следует выполнить концевую зачистку трубки от материала защитного кожуха, открывая чистый гофрированный металл для работы

Универсальным слесарным ножом обрезать часть пластикового покрытия. Кожух покрытия разрезать таким образом, чтобы не забить материалом конец стальной трубки. Снять укороченную часть рубашки, обнажив одну полную волнистую впадину трубки.

Шаг #3: Установка гайки на гофрированную трубку

Установка фланцевой гайки на подготовленный участок гофрированной газовой трубки

Надеть фланцевую гайку на трубку так, чтобы резьбовой конец был направлен к концу трубки. Фланец гайки должен закрывать жёлтый защитный кожух трубки.

Шаг #4: Подготовка стопорного кольца

Накладка стопорного кольца на тело гибкой гофрированной трубки и опрессовка с помощью плоскогубцев

Поместите стопорное кольцо в первую впадину гофры

Соблюдать осторожность, чтобы не создать вмятины от трения. Сжать кольцо плоскогубцами, приложив лёгкое давление по всей площади (360º) вокруг кольца

В результате получить плотно прилегающий элемент к металлу гофры.

Шаг #5: Закрепление встречного фитинга по месту газовой системы

Встречная часть фитинга «папа» устанавливается по месту организации трубной связи

Убедиться, что прокладка внутри встречного фитинга надёжно закреплена в гнезде. Нанести трубный герметик на коническую резьбу встречного фитинга и установить этот элемент связи в газовую систему.

Шаг #6: Окончательная сборка системного узла

Окончательное скрепление всех элементов фитинга при помощи пары гаечных ключей

Поместить фланцевую гайку на установленный фитинг. Вручную затянуть фитинг в сборе от конца гайки, убедившись, что вращается только гайка (фитинг и газовый трубопровод не вращаются).

Затянуть до рекомендованного значения крутящего момента, указанного в таблице ниже, с помощью второго гаечного ключа для закрепления фитинга на месте (как правило, затягивают с усилием, пока гайка не перестанет вращаться). Не использовать герметик на параллельной резьбе (со стороны прокладки) гнезда.

Таблица рекомендованных значений крутящего момента:

Размер гофрированной трубы, ммЗначение крутящего момента, Нм
12,784
19,084
25,4100

При помощи информации: Gastite

Конструкция дымохода

Монтаж дымохода из нержавеющей стали отличается простотой. Для создания дымоотводного канала используются отдельные гофрированные трубы. В зависимости от того, какая марка стали для дымохода используется, толщина стенок может варьироваться от 0,12 до 1 мм. Благодаря этому, можно выбрать желаемый предел прочности и термостойкости будущего дымоотводного канала.

Полосы гофрированной стали соединяются по окружности особым замковым швом, который и обеспечивает высокую герметичность и гибкость трубы. Такое соединение позволяет сжимать и растягивать трубу в определенных пределах. Несмотря на то, что процедура растяжения-сжимания может повторятся несколько раз, труба не будет повреждена. Подобные операции могут возникать тогда, когда необходимо насадить трубу на выходной патрубок котла отопления.



Преимущества и недостатки гофрированных труб для дымоотвода

К положительным сторонам применения гофры для таких целей можно отнести следующие моменты:

  1. Сечение дымоотвода в виде окружности является наиболее благоприятным для прохождения газов. Поток поднимается по ней по спирали из-за чего в углах квадратного или прямоугольного канала создаются застойные зоны, в которых активно конденсируется влага, присутствующая в дыме. Она становится «ловушкой» для не сгоревших мелкодисперсных частиц топлива. Эта смесь и становится сажей, которая может перекрыть дымовой канал полностью, что делает невозможной дальнейшую эксплуатацию теплового агрегата в доме.
  2. Простая стыковка отдельных элементов дымоотводной трубы. Для этого достаточно простого адаптера и пары хомутов.
  3. Простой и доступный ремонт, связанный с простым демонтажем и легкой сборкой нового дымового канала.
  4. Потребность в различных комплектующих изделиях минимальна, поскольку не используются уголки, повороты и прочие подобные элементы.
  5. Удобство прокладки дымохода с изменениями направления, если нужно обойти препятствия в виде стропил и других конструктивных элементов.

Вместе с тем, имеется и несколько отрицательных сторон их использования:

  1. Малая толщина стенок (0,1 миллиметра), что приводит к активному охлаждению дымоотвода и сопровождается образованием большого количества конденсата, а следовательно, и сажи. Дымовой канал из жаропрочной гофры нуждается в тщательном и качественном утеплении.
  2. Неровность внутренней поверхности стенок гофры, способствующая усиленному образованию конденсата и сажи.

Чаще всего гофрированные трубы используются для устройства вкладыша в кирпичные или другие каналы в  форме прямоугольника,

а также в местах подсоединения котла к отводящему дым каналу.

Где применяется?

Если вы ранее не сталкивались с данной вариацией, значит, вам будет интересно узнать, где именно применяется дымоход гибкий:

  • Данная система, состоящая из гофрированного материала (сталь), применяется для любых отопительных установок, температура отводящих газов в которой не поднимается выше установленного максимума в 380 градусов;
  • Наиболее часто такие трубы используются для котельного оборудования (колонки), работающего на газе, так как максимальная температура в системе не поднимется выше 250-320 градусов;
  • Гибкий дымоход для печи довольно часто используется для проведения ремонтных работ, особенно в том случае, если герметичность массивной кирпичной конструкции нарушена, а выполнять её полный демонтаж не хочется. В этом случае трубы просто вставляются в сам дымоход и закрепляются в нём;
  • Дымоходы гибкие из нержавеющей стали нередко выполняют роль адаптеров или иначе- переходников.


Наличие утеплителя позволяет снизить количество конденсата и сохранить все показатели в любых условиях, в том числе и в зимнее время года, в неотапливаемом помещении или при установке с наружной стороны дома

Возможно использование труб для сборки вентиляционных каналов в доме

Ремонтные работы и монтаж при наличии старого дымохода, рекомендуется начинать со стороны крыши и кровли

Знакомство с техническими характеристиками

Дымоходы из нержавеющей стали гибкие имеют следующие технические характеристики:

  1. Посредством данных элементов выполняется сборка более сложных модульных систем. С помощью этих труб имеющих гибкую структуру вы сможете выполнить монтаж как одностенной, так и двустенной установки (соединяются всевозможные модули);
  2. Гибкость позволяет производить монтаж сложных элементов, имеющих неровную ось и угол наклона;

Особенности системы – это небольшой угол наклона

Большой выбор диаметров и сечений в ассортименте

Лучший материал – это безусловно нержавеющая сталь

  1. С помощью данной разновидности есть возможность выполнить футеровку каналов. Таким образом, можно просто вставить трубу в стандартный кирпичный дымоход;
  2. Гибкая труба для дымохода за счёт лежащих в основе высокопрочных и жаростойких материалов (нержавеющая сталь), могут подключаться к любым отопительным агрегатам работающей на жидком топливе (бойлеры, печки, колонки).


Произведение утепления своими руками

Вид одного из элементов без утеплителя

Правила монтажа дымоходов из гофрированных труб

Монтаж гофрированных дымоходов важно осуществлять, соблюдая установленные технические требований, которые обеспечивают успешное функционирование канала в дальнейшем. Основные правила установки:

Основные правила установки:

  1. При подведении гофрированной трубы к патрубку нужно правильно подобрать трубу, чтобы она соответствовала диаметру выходного отверстия из нагревательного прибора.
  2. Диаметры труб выбирают, исходя из мощности котлов. При оборудовании мощностью до 19 кВт, рукав составляет 110 миллиметров, а более – 130 миллиметров.
  3. Для эффективной работы дымохода в месте соединения с котлом необходимо предусмотреть вертикальный участок длиной минимум полметра. Для соединения верхняя часть дымоходной трубы вставляется в нижнюю, а сверху крепление фиксируется с помощью хомута и скотча.
  4. Для поддержания уровня тяги длина горизонтальных участков труб не должна превышать три метра в новых домах, и шесть метров – в домах старой постройки. Кроме того, нежелательно, чтобы дымоход имел более трёх поворотов.
  5. На местах прохода гофры через потолки, стены или крышу устанавливают переходники, выполненные из огнеупорного материала. Трубу оборачивают минеральной ватой или другим термостойким материалом.
  6. Дымоходы запрещается прокладывать в тех помещениях, где живут люди. Также не рекомендуется их выводить в подъезд, на лоджии и через стены, которые выходят на улицу.
  7. Если гибкий дымоход устанавливают для газовой колонки, прямо вверх трубу не выводят, а устанавливают с изгибом. Кроме того, перед колонкой можно предусмотреть сборник для конденсата.

Гофру нередко применяют для гильзования имеющегося дымохода, выполненного из кирпича, так как со временем он теряет свойства герметичности.

Особенно полезным это решение будет при дымоотведении с наличием кривизны оси. Но лучше всего использовать стальной гофрированный дымоход, так как температура газов может достигать 600 и более градусов.

При строительстве частного дома одним из важных элементов является установка котельного оборудования, в конструкционной схеме которого в обязательном порядке предусматривается наличие дымохода.

Изготавливается он из различных материалов – кирпича, керамики, металла. Но что делать, если траектория дымохода имеет разные углы наклона, изгибы либо нуждается в соединительных элементах? В этом случае идеальным вариантом является установка гофрированного дымохода.

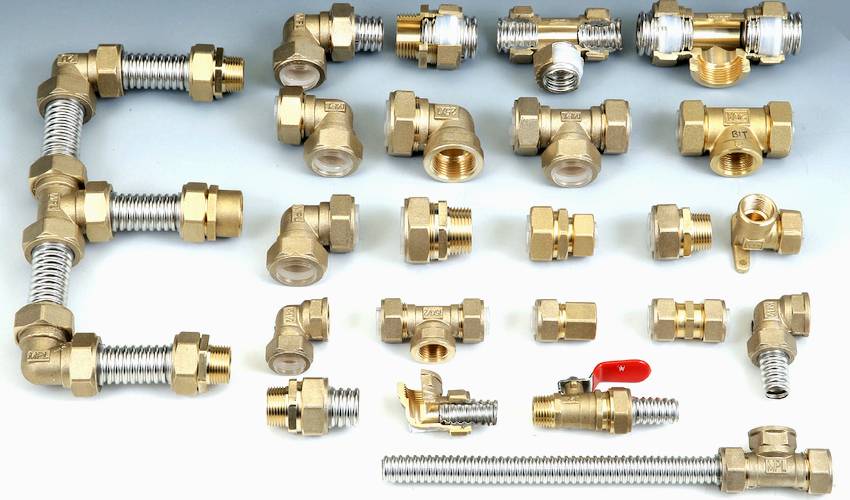

Фитинги для гофрированной трубы из нержавеющей стали

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений

Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:

  • обеспечивают герметичность в местах соединения трубопровода;
  • играют роль переходников между трубами разных диаметров;
  • меняют траекторию прокладки и позволяют улучшить уже существующую систему;
  • регулируют поток жидкости в сетях;
  • дают возможность увеличить протяженность системы без прекращения ее работы;
  • позволяют создавать новые ветки в любой системе во время ее функционирования.

Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.

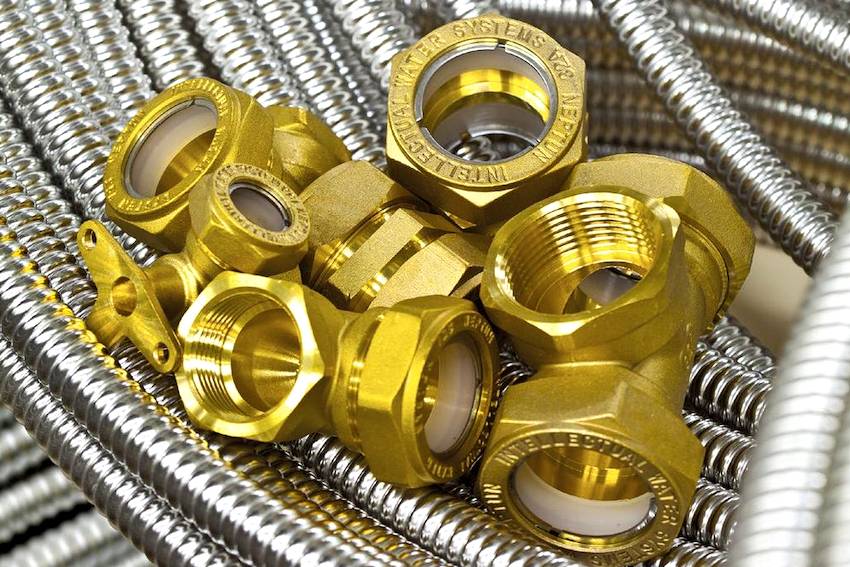

Виды фитингов для гофрированной нержавеющей трубы

Существует большой ассортимент фитингов. Условно их делят на две основные группы:

Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина

  1. Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
  2. Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.

Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.

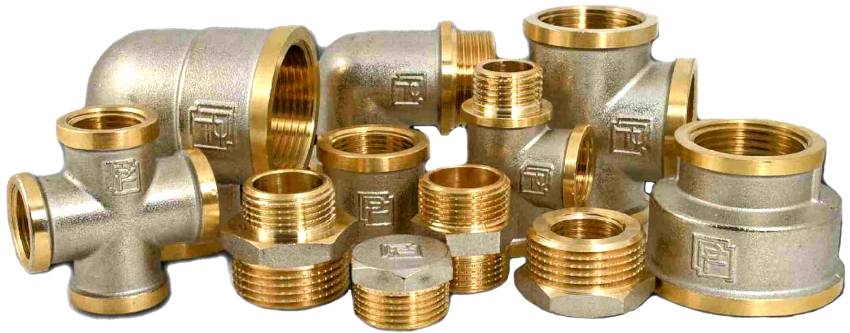

В зависимости от выполняемых функций арматуру разделяют на такие типы:

  • соединительная муфта – служит для состыковки прямых отрезков;
  • переходник – используют для сращивания труб разных диаметров;
  • поворотный угол – помогает изменить геометрию трубопроводной системы;
  • заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
  • тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
  • крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.

Фитинги условно делят на две основные группы: бесшовные и электросварные

Материал изготовления гофрированных труб

В зависимости от сферы использования труб необходимо правильно подобрать тип. Гофрированные трубы могут изготавливаться из следующих материалов.

Нержавеющая сталь

Особенностью таких изделий является длительный срок эксплуатации. При выборе необходимо учитывать следующие преимущества:

  • Длительный период службы. Изделие не подвергается коррозии и прослужит длительный период без снижения своих характеристик.
  • Гибкость. Позволяет с легкостью прокладывать трубы в необходимом направлении.
  • Надежность. Может использоваться не только для внутренних работ, но и внешних. Имеет высокую степень устойчивости перед перепадами температуры.
  • Удобная транспортировка.

Материал редко повреждается вредителями и имеет привлекательный внешний вид, такие критерии позволяют использовать трубы без вреда для интерьера помещения. Могут изготавливаться из легкого и тяжёлого сплава. Тяжёлые металлические изделия используются для подземных работ. Могут покрываться коррозией при длительном использовании.

Алюминиевые изделия

Данный тип позволяет использовать трубы в различных сферах. Подходит для промышленных и домашних работ. Преимущества строительных материалов:

  • гибкость,материал может гнуться в нужную сторону без образования переломов;
  • не появляется коррозия и плесень;
  • легко монтируется;
  • небольшой вес нет необходимости устанавливать дополнительно опоры.

Однако необходимо отметить, что при механическом воздействии изделие легко деформируется. Чаще всего используется для систем вентиляции и воздуховодов.

Трубы из ПВХ

Изделие используется для различных коммуникаций и обладает следующими преимуществами:

  • наличие устойчивости перед высокой температурой;
  • не выделяют вредных компонентов, поэтому могут использоваться для внутреннего обустройства помещения;
  • длительный срок эксплуатации без появления плесени и коррозии.

Среди большого перечня положительных качеств, необходимо отметить такой недостаток как непереносимость низких температур.

Полиэтиленовые трубы

Данный тип материала набирает большую популярность среди строительных компаний. Преимущество труб в следующем:

  • не появляется коррозия, поэтому часто используются такие изделия для канализации;
  • невысокая стоимость;
  • выдерживает большие механические нагрузки;
  • изделие компактно и может транспортироваться на дальнее расстояние.

Однако при выборе такого виды, необходимо знать, что отсутствует устойчивость перед УФ-лучами.

Дымоход гофрированный из нержавеющей стали

В нашем каталоге представлены гофрированные трубы следующих размеров:

  1. дымоходы диаметром 100 мм;
  2. дымоходы диаметром 110 мм;
  3. дымоходы диаметром 115 мм;
  4. дымоходы диаметром 120 мм;
  5. дымоходы диаметром 125 мм;
  6. дымоходы диаметром 130 мм.

Гофра-нержавейка для дымоходов имеет круглое сечение. Стандартная ее длина во многих случаях позволяет получить дымоотводный канал без лишних стыков. Нержавеющая сталь – основной материал для изготовления гофрированных дымоотводов. Гибкие дымоходы имеют следующие преимущества:

  1. высокая прочность трубы,
  2. высокие антикоррозионные свойства нержавейки,
  3. высокая жаропрочность дымохода,
  4. длительный срок службы дымохода.

Во время растопки котла либо печи внутри канала происходит образование конденсата, содержащего некоторое количество H2SO4 (серная кислота), выводящая из строя многие дымоходы из иных материалов. Поэтому данный вид труб применяют чаще прочих. Конструкция трубы из нержавейки увеличивает механическую прочность всего канала за счет компенсации (до 50%) линейного расширения начального размера трубы при воздействии температур и вибраций

Немаловажной при выборе вида труб для дымохода является возможность принятия ими разной формы и конфигурации. Гофра позволяет проводить ремонт и устанавливать ее в канал, имеющий большое количество изгибов

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С. Данная характеристика позволяет использовать гофру для изготовления систем дымоотведения, а также выполнения ремонтных работ. Гофрированная труба из нержавеющей стали используется:

  1. для проведения дымохода,
  2. в системах кондиционирования,
  3. в системах вентиляции.

Гибкость дымохода позволяет без труда установить дымоход при наличии сложных конструкций:

  • потолков с уклоном,
  • балок перекрытия,
  • встроенных колон

Применение гибких нержавеющих гофр для дымохода позволяет:

  • снижать стоимость работ по монтажу,
  • уменьшить трудоемкость монтажных работ,
  • выполнить монтаж очень быстро,
  • применять в сложных случаях.

Алюминиевая гофра для дымоходов

Сплавы алюминия, применяемые при производстве этого вида продукции, выдерживают температуру до 500 градусов, после чего тонкие стенки этих труб прогорают. Но важна не только температура, но и агрессивная среда, представленная конденсатом, который представляет собой слабый раствор серной кислоты.

В связи с этим очевидно, что их использование для этой цели весьма ограничено. Не рекомендуется устанавливать гофру на дымоходы твердотопливных котлов, где температура печных газов гораздо выше и применяются высокотемпературные средства для удаления сажи из дымовой трубы. Не применяется гофра для каминов и твердотопливных печей на угле и дровах.

Смотреть видео

Более лояльное отношение к гофре на дымоходы газовых колонок и электрокаминов, поскольку температура удаляемых газов ниже, чем у аналогичных котлов.

Гофра из нержавеющей стали

Жаростойкая гофра производится из нержавеющей стали по такой же технологии, что и алюминиевая. В этих трубах используется армирующая вставка из высокоуглеродистой стали, навиваемая в виде пружины. Спираль в дымоходе увеличивает поперечную прочность изделий и предохраняет их от схлопывания.

Одной из особенностей гофрированных изделий является их компактность. В транспортном положении длина патрубка составляет 65 сантиметров, а после растягивания по продольной оси она может достигать трех метров.

Смотреть видео

Температура, которую может выдерживать жароустойчивая гофра из нержавейки, составляет 900 градусов, что позволяет уверенно использовать ее для дымоходов с любым видом котлов.

Трубы производятся в диапазоне диаметров от 100 до 150 миллиметров, наиболее применяемыми являются размеры 110 и 130. Из первых монтируют дымоходы для котлов до 19 киловатт, большие можно использовать для любых более мощных тепловых агрегатов.

При монтаже гофрированную трубу можно изгибать в нужном направлении на угол до 180 градусов, что является несомненным преимуществом, поскольку позволяет обойтись без использования большого количества фитингов.

Для увеличения срока службы нержавейку обрабатывают изнутри специальными составами. Вступая в реакцию с металлом, они образуют на поверхности прочную, химически устойчивую плакирующую пленку. В таком состоянии дымоотвод из гофры может служить до 20 лет. Огнеупорная гофра является наиболее надежным материалом для отвода дыма.

Инструкция к монтажу

Установка дымоотвода мало чем не отличается от монтажа аналогичного устройства из нержавеющих труб. Но есть отдельные моменты, которые нужно учитывать:

  1. Нет необходимости задумываться о подборе диаметра дымохода – гофрированный патрубок должен соответствовать размеру выходного патрубка котла.
  2. Обладая тонкой стенкой, гофра теряет большое количество тепла дымовых газов. Поэтому дымоотвод нужно утеплять по всей его протяженности (кроме выходного патрубка).

  1. Не допускается сужение дымового канала, его размер должен быть стабильным по всей протяженности.
  2. В процессе монтажа следует использовать адаптеры только специального предназначения. Применение других изделий для стыковки чревато потерей герметичности, а это основное требование к дымоходу.
  3. Использование гофры предусматривает обязательную установку конденсатосборника, в противном случае неминуемо быстрое его засаживание.
  4. При соединении отдельных деталей дымохода, кроме хомутов нужно устанавливать дополнительные уплотнения. Хорошие результаты дает использование высокотемпературного герметика.

Воспользовавшись этими правилами можно качественно установить эффективную, и – главное – безопасную во всех отношениях, дымовую трубу.

Советы и рекомендации

  1. Нежелательно для дымоходов твердотопливных котлов использовать алюминиевую гофротрубу. Да и для газовых приборов, включая колонку, лучше избежать риска и применить огнестойкую нержавейку. Газовая гофра пожароопасная.
  2. Если гофра выпускается наружу через дымоход из кирпича, сборка производится сверху. При этом на нижнем конце привязывается прочная веревка. Таким способом, работая вдвоем, можно быстро и легко загильзовать дымоход гофрой. Гибкий дымоход из нержавейки подается через устье трубы, а второй участник процесса подтягивает гофру снизу.
  3. При монтаже наружного (пристенного) дымоотвода не допускается более двух его изгибов. При необходимости лучше выполнять их под углом 45 градусов.
  4. При установке стальной гофры для котла в старый дымоход нужно тщательно укрыть печь мокрым полотном и закрыть все технологические отверстия в нем. Это необходимо, чтобы исключить попадание сажи в жилое помещение дома.
  5. Перед установкой трубы в старый дымоотвод необходимо тщательно очистить его от налета сажи на стенках.

Гофрированный дымоход из нержавеющей стали – виды

В продаже можно встретить совершенно различные типы металлических гофрированных труб. Такое разнообразие позволяет использовать их для создания всевозможных конфигураций дымоходов.

Алюминиевые

В былые годы использование алюминиевой гофры для отвода продуктов горения от газовых колонок и котлов было достаточно популярным. Гибкая труба из многослойной ламинированной фольги отличается прочностью и низкой стоимостью, а ее диаметр (100-150 мм) позволяет использовать материал в широком диапазоне работ. Для того, чтобы придать такой мягкой трубе жесткости и возможности изменения направления, в нее вставляют стальную проволоку.

Монтаж дымохода из нержавейки – как работать с сэндвич-трубами?

В наши дни вместо кладки привычного кирпичного дымохода для отвода продуктов горения все чаще прибегают к установке дымоходов из нержавеющей стали. Популярность подобных сборных конструкций модульного типа объясняется простотой сборки, долгим сроком службы и высокой надежностью. При желании собрать дымоход можно самостоятельно, но для этого необходимо разбираться в особенностях конструкции и соблюдать основные технологические требования. Рассмотрим каждый из перечисленных пунктов подробнее.

  • 1 Назначение и параметры нержавеющих дымоходов
  • 2 Инструкция по внутренней установке – все работы от А до Я
  • 3 Наружная установка дымохода из нержавейки – как действовать?

Выпускаемые сегодня металлические дымоходы изготавливаются из нержавеющей стали, различных сплавов и материалов и могут отличаться формой. Обычно это прямые или телескопические конструкции из нержавеющих сэндвич-труб или гофрированные гибкие дымоходы. Одним из важных моментов в процессе монтажа является качество сборки. Как следствие, улучшается тяга, топливо сгорает полностью, повышается производительность котла. В атмосферу выделяется меньше вредных веществ в виде дыма и сажи, летучих кислотных соединений и смол. А газообразные продукты горения, угарный газ, аммиак и прочие соединения полностью выводятся наружу.

Также монтаж дымохода должен выполняться с соблюдением техники безопасности и основных законодательных норм. По этим требованиям сечение дымохода должно соответствовать мощности котла, а его высота – превышать 5 м. При этом, чтобы не было завихрений, и не образовывалась обратная тяга, верхний элемент должен располагаться выше крыши. На самом дымоотводе количество поворотов, ломаных отрезков должно быть минимальным

Для удобства очистки и обслуживания дымоотвода важно обеспечить свободный доступ, а для отвода конденсата – отдельную сливную трубу

Производители сборных конструкций дымоотводов учитывают эти требования, поэтому у всех выпускаемых изделий:

  • округлая форма с гладкой поверхностью, что содействует стабильной тяге;
  • минимальное образование конденсата;
  • высокие характеристики термостойкости, герметичности соединений;
  • высокая пожаростойкость и безопасность;
  • простая сборка и обслуживание.

Покупая дымоходы модульного типа из нержавейки, обязательно подбирайте их в соответствии с мощностью вашего котла или печи.

Дымоотводы гибкого типа значительно облегчают проведение монтажных работ отопительной системы, особенно если нет возможности проложить систему дымоотведения по прямой. Гофра прекрасно выдерживает высокие температуры, хорошо противостоит температурным перепадам, а ее быстрый прогрев обеспечивает стабильную тягу.

При изготовлении труб и остальных элементов используются стали с низким содержанием хрома, оцинкованное листовое железо. Поэтому сэндвичные трубы имеют отличные антикоррозийные характеристики и прекрасно противостоят агрессивному воздействию кислотных соединений, производных процесса горения.

Используется несколько видов стали с марками:

  • 304 – лучшее решение для менее агрессивных сред;
  • 310 – самые термостойкие, долговечные, прочные, поэтому подходят для мощного отопительного оборудования;
  • 316 – хорошо противостоят воздействию кислотных соединений;
  • 321 – обладают повышенной термостойкостью, до 850°;
  • 409 – для каминов, печей, твердотопливных котлов;
  • 430 – для низкоагрессивной среды.

При производстве многослойных сэндвич-труб их внутренняя сторона обычно изготавливается из жаропрочной стали с высокими эксплуатационными характеристиками. Сталь с наружной стороны имеет более скромные показатели.

При сборке дымоотводящей системы потребуются следующие элементы:

Гибкий дымоход из нержавеющей стали

В результате развития современных технологий на рынке появился особый вид продукции – гибкий дымоход из нержавеющей стали. Благодаря этому изделию значительно сократились сроки строительства системы отвода продуктов сгорания.

Конструкция

Гофрированный дымоход Гофрированный дымоход – это гибкие трубы круглого сечения. Они имеют различный диаметр, но наиболее востребован диапазон 100–300 мм. Для его изготовления используется нержавеющая сталь толщиной 0,1–1 мм. Гибкий цилиндр представляет собой полосы листового металла, свернутые в виде спирали. Проволока фиксирует между собой соседние витки и обеспечивает возможность изделию увеличиваться в линейных размерах до нескольких раз.

Обратите внимание! Пластичность конструкции позволяет дымоходу изгибаться до угла в 90° или сворачиваться в круг с радиусом до 3–4 диаметров трубы. Смежные участки фиксируются посредством хомутов определенного размера

Для изготовления дымоотвода применяется сталь 304 AISI (The American Iron and Steel Institute). Она представляет собой состав, включающий низкое содержание углерода, легированный Cr (хром), Ni (никель), Mn (марганец) и другие добавки. Российский аналог – это марка 08Х18Н10. Металл способен переносить кратковременный нагрев до 800–900°C без потери своих рабочих свойств.

Преимущества и недостатки

Очень гибкий Дымоход из нержавеющей стали отличается рядом положительных качеств:

  • Гибкость компенсирует разнообразные изгибы строительной конструкции здания и позволяет снизить требования к трассе прокладывания дымохода.
  • Система из гофры проста в монтаже – установка не требует использования специфических инструментов. Также не потребуется профессиональных знаний, которыми обладают мастера-печники.
  • Благодаря гибкости трубы, она может быть использована при ремонте старых кирпичных систем отвода продуктов сгорания – достаточно протянуть гофру по газоотводному каналу.
  • Дымоотвод можно монтировать внутри здания или протягивать по внешней стороне дома, ему не требуется прочное основание в виде фундамента.
  • Стыковка соседних участков осуществляется обычным металлическим хомутом, кроме этого, специальные адаптеры дают возможность соединять трубы различных диаметров.
  • Конструкция разбираемая, её удобно чистить.
  • Стоимость, включая комплектующие и установку на место, значительно ниже стационарного кирпичного.

Отрицательные свойства:

  • Ограниченный срок эксплуатации. Агрессивная среда – воздействие продуктов сгорания и высокой температуры – приводят к прогоранию стенок дымоотвода, вследствие чего он выходит из строя; впрочем, стоимость изделия, по сравнению с традиционным кирпичным дымоходом и затратам на его ремонт, позволяет производить замену один раз в 10–15 лет.
  • Из-за теплопроводных свойств металла приходится производить утепление конструкции, особенно на внешней части; если этого не делать, то образующийся конденсат и сажа значительно ухудшают работу системы.

Применение

Применение в малоэтажном строительстве Гибкий дымоход нашел широкое применение в малоэтажном строительстве. Он служит для отвода продуктов сгорания:

  • из каминов;
  • печей;
  • газовых и твердотопливных котлов отопления;
  • водонагревательных бойлеров и других тепловыделяющих устройствах.

Устройство

Гибкий дымоход в наклонной шахте Монтируя гибкий гофрированный канал, отводящий высокотемпературные газы, следует соблюдать ряд требований:

  1. Труба и стыки на всем протяжении системы отвода продуктов сгорания должны быть герметичны.
  2. Конструкция должна соответствовать правилам пожарной безопасности.
  3. Внутренний диаметр дымохода определяется количеством выводимого газа, то есть суммарным объемом от всех тепловыделяющих источников.
  4. Несмотря на гибкость трубы, надо стремиться к вертикальному расположению – это снизит аэродинамическое сопротивление, удалит застойные зоны, повысит тягу.
  5. Для обеспечения надежного отвода газов длина (высота) изделия должна быть не менее 3,5–4 метров.
  6. Необходимо прокладывать дымоход вдали от газопровода. Рядом нельзя хранить легковоспламеняющиеся и горючие материалы.

Диаметры гофрированного дымоотвода и выпускного отверстия печи, камина должны совпадать друг с другом или размер выпускной системы должен быть больше. Для лучшей герметичности целесообразно применять специальный высокотемпературный герметик, который выдерживает кратковременный нагрев в пределах 650–1100°C.

Обратите внимание! Гибкие стальные трубы выпускаются в сжатом состоянии кратно одному метру, поэтому следует заранее просчитать потребность в материале. Остатки можно использовать в обычной системе вентиляции, например, для кухонной вытяжки

kryshasvoimirukami.ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
