Гранулятор своими руками

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.


Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

  • 1-й вариант – с помощью специальных роликов;
  • 2-й вариант – посредством шнека.

Ролики могут быть:

  • подвижными;
  • стационарными.

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

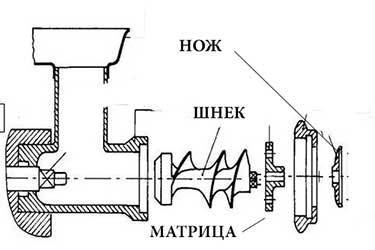

Переделка мясорубки в гранулятор


Гранулятор из мясорубки

Изготовить аппарат на основе мясорубки несложно, следует:

  1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
  2. Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

  • не перерабатывает корма высокой твёрдости;
  • не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей


Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

  1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
  2. Вымерить размер сечения ведущего вала.
  3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
  4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

  • ширина роликов должна соответствовать диаметру матрицы;
  • вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

  • сжимается;
  • пластифицируется;
  • гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

  • повышает производительность и качество механической переработки комбикорма;
  • облегчает грануляцию пластичных материалов, например торфов;
  • осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Технология промышленного изготовления

Сразу дадим ответ на второй животрепещущий вопрос: кустарно производить пеллеты можно, но очень непросто. Дело в том, что твердые гранулы диаметром 6—10 миллиметров и до 30 мм в длину получают методом прессования под большим давлением без использования связующих (клеящих) добавок. Этот процесс называется гранулированием, а специальные прессы, применяемые на заводах, носят название грануляторов.

Стоимость подобных аппаратов довольно высока, а ведь они являются лишь составляющей частью производственной линии. Но давайте обо всем по порядку. Итак, для изготовления пеллет используются следующие виды сырья:

  • разнообразные отходы древесины – стружка, опилки, горбыли и так далее;
  • стебли зерновых и других сельскохозяйственных культур – солома;
  • лузга семян гречихи, подсолнечника, пшеницы;
  • торф.

В заводских условиях производство пеллет выглядит так:

  1. Первичное сырье направляется в дробилку, где перерабатывается до мелкой фракции.
  2. Следующий этап – сушка. Частицы сырья доводятся до влажности 10% в барабанных либо аэродинамических сушилках.
  3. Главная стадия технологического процесса – грануляция. Смесь обрабатывается паром и продавливается сквозь множество калиброванных отверстий под давлением около 300 Атм.
  4. Полученные топливные гранулы охлаждаются и подаются на упаковку в мешки либо специальные автомобили (в зависимости от заказа и способа доставки).

Как уже было сказано выше, связующие составы в сырье не добавляются. Частицы слипаются в одну массу благодаря природному клею – лигнину, выделяющемуся при сильном сжатии материала. В результате получается высокоэффективное горючее для котлов с теплоотдачей от 4,5 до 5 кВт с 1 кг, влажностью не более 8% и максимальной зольностью 4%.

Так выглядят агропеллеты

Мои услуги

Если же вы хотите построить свое крупное производство или хотите получить качественную информацию про изготовление, отопление или реализацию гранул, то можно обратиться ко мне в «ПОДДЕРЖКУ», и получить всегда качественную и актуальную информацию. Я могу оказать консультацию по сертификации ENplus, помогу с реализацией вашей продукции, помогу выбрать оборудование для пеллет. А самое интересное что я помогу даже посетить настоящее экспериментальное производство гранул. Пишите и все организуем!

Также совсем недавно у меня вышла клевая книжечка, в которой написано, почему большинство предприятий поставляют линии с недоработками. Какими? А это вы узнаете из книжечки. Более подробно о ней читайте в разделе «МОИ КНИГИ».

Удачи и до новых встреч, с вами был Андрей Ноак!

Что такое пеллеты и их основные достоинства

Пеллеты своими руками

Пеллетами называются спрессованные мини-брикеты (гранулы) цилиндрической формы диаметром от 4 до 8 ÷ 10 мм, длиной, как правило от 15 до 50 мм. Сырьем для их производства могут быть самые различные материалы.

  • Чаще всего для гранулирования используются отходы деревообрабатывающих предприятий — опилки или мелкая стружка. Подобные пеллеты являются самыми качественными;
  • В переработку пускают и отходы лесозаготовки и первичной обработки древесины — кору, ветки и даже высушенные листву или хвою;
  • Активно используют в качестве сырья отходы агропромышленных технологий — солому, подсолнечную лузгу, жмых, зерноотходы, остающиеся после мукомольных линий или производства круп;
  • Делают пеллеты из торфа — в таком виде этот тип топлива даст максимальную энергоотдачу;
  • На крупных птицеводческих комплексах нередко устанавливают линии по производству пеллет их куриного помета — решаются проблемы и утилизации, и безотходности производства;
  • Современные технологии переработки позволяют применять для производства пеллет даже отсортированные твёрдые бытовые отходы.

Безусловно, пеллеты, изготовленные из различных материалов, серьезно различаются качеством и своей потенциальной энергоотдачей. Принято различать три основных типа подобного гранулированного топлива:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м³, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сырья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Гранулятор с самодельной матрицей

Если вы решились изготовить и матрицу, и гранулятор своими руками, чертежи и рекомендации, приведенные ниже, помогут вам справиться с этой задачей.

Изготовление матрицы

В домашних условиях проще сделать плоскую матрицу. Для этого понадобится приобрести диск-заготовку или вырезать ее из металла толщиной более 2 см. Диаметр зависит от того, на какую производительность вы рассчитываете. Гранулятор с матрицей диаметром 50 см способен перерабатывать до 300 кг топлива или кормов в час. Но учитывайте, что для такого устройства требуется мощный двигатель – не менее 25 кВт.

Точно по центру заготовки высверливают отверстие с пазом для фиксации матрицы на вращающем вале. На диске в несколько рядов с помощью специальной фрезы проделывают отверстия для прессования пеллет, оптимальный диаметр для них – 8-10 мм. Они обязательно должны быть конусообразной, сужающейся к низу, формы.

Прессовочные отверстия плоской матрицы

Подбор роликов для катков

Также, чтобы сделать гранулятор эффективным, следует позаботиться о мощных зубчатых роликах. Их ширина должна равняться рабочей поверхности матричного диска. Подходящие ролики насаживают на вертикальный вал через подшипники и прижимают к матрице, затягивая сверху гайку большого диаметра.

Цилиндрический корпус

Корпусом для устройства служит обрезок трубы соответствующего матрице диаметра или листовой металл, сваренный так, чтобы получился цилиндр. Для удобства технического обслуживания его рекомендуется сделать разборным, с болтовыми креплениями по бокам. В нижней части располагается редуктор и квадратное окно для выхода пеллет, а в верхней – матрица с катками и отверстие для закладки сырья.

Корпус в разрезе

Матрица должна свободно входить в корпус, но зазор между ней и стенками делают минимальным. Для надежного соединения двух частей цилиндра по бокам к нему приваривают ушки, внутрь которых вкручиваются болты. В завершение гранулятор закрепляют на станине и подключают к двигателю. Готовую конструкцию проверяют и, убедившись, что все функционирует, окрашивают корпус краской по металлу. Изготовление самодельного устройства окончено.

Сделав гранулятор для пеллет своими руками, вы решите проблему утилизации ненужных древесных отходов и последующего компактного хранения топлива для камина, бани или отопительного котла. Кроме того, такой механизм значительно облегчит жизнь фермерам, упростив переработку кормов для животных. Делать ли гранулятор самостоятельно «от и до» или собрать его из готовых деталей – решать вам, но перед началом работ стоит трезво оценить свои силы и составить чертеж будущего устройства. Желаем удачи!

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Как сделать своими руками

Для изготовления гранулятора собственными силами потребуется специальное оборудование:

Мощность прессователя будет зависеть от используемого электродвигателя.

На видео – сделать своими руками:

https://youtube.com/watch?v=vB31R7Oi7q0

Вариант конструкции гранулятора

В качестве корпуса может использоваться труба, приваренные втулки разного диаметра. Минимальная толщина стальных стенок – 8 мм. Для изготовления шнека понадобится полуось и прут диаметром 1 см. Закрепив полуось на верстаке приварить один конец прута и сделать обмотку на полуось с произвольным шагом. Заготовку необходимо обварить с обеих сторон, зачистить швы болгаркой и сделать термическую закалку.

Для изготовления матрицы необходим отрезок прута нержавеющей стали диаметром не менее 62 мм. Обработка металла, центровка, нарезка отверстий производится на токарном станке. Отверстия матрицы прорезаются таким образом, чтобы они не попали в «мертвое» пространство, где шнек вплотную примыкает к решетке. Матрица должна плотно входит в корпус гранулятора и закрепляться с помощью фланца.

А вот каков должен быть состав комбикорма для бройлеров в домашних условиях, очень подробно изложено в данной статье.

Наличие токарного станка в личном хозяйстве – явление достаточно редкое. Для 1-2 животных в качестве гранулятора используют реконструированную механическую мясорубку.

Необходимые преобразования:

  1. На месте ручки закрепить ведомый шкиф.
  2. На валу двигателя закрепить ведущий шкиф.
  3. Соединить шкифы ременной передачей.
  4. Нож располагают с внешней стороны решетки.
  5. Болт длиной 4-5 см с пружиной прикрепляется с внешней стороны решетки к шнеку, удерживая нож.

Размер гранул зависит от создаваемого давления. При отсутствии электродвигателя гранулировать можно вручную, используя мускульную силу.

На видео – описание гранул комбикорма:

Процесс гранулирования – это способ обработки сырья, при котором происходит изменение его формы (формирование однородных капсул) и свойств. Грануляторы, изготовленные промышленным способом, надежны и долговечны, но имеют высокую стоимость. Для личных подсобных хозяйств, небольших фермерских хозяйств используются самодельные агрегаты. Самый простой и доступный из которых – модернизированная механическая мясорубка. В других наших статьях вы можете ознакомится с описанием Пушкинской породы кур.

Мы уже писали на нашем сайте о твердотопливных котлах для отопления дома, о том, как их выбрать, о достоинствах и недостатках. Мало кто знает, что современное и экологичное твердое топливо – это не только дрова, но и пеллеты. Для хозяев, отапливающих дом дровами, всегда актуальным является вопрос заготовки топлива. Современное решение этой проблемы – использование спрессованных гранул (пеллет), получаемых из продуктов переработки древесины. Такое топливо имеет повышенный КПД и практически не дает копоти и сажи.

Изготовление пеллет поможет сэкономить, так как в производство пойдут древесные отходы, опилки и стружка от других производств.

Пеллеты можно заказать у производителей. Но, если потребность в них постоянная и значительная, а у вас есть доступ к отходам из древесины или другому подходящему сырью (ветки, кора, солома), выгоднее приобрести гранулятор для производства пеллет, либо сделать его самостоятельно.

Сборку гранулятора в домашних условиях нельзя назвать простой задачей. Но человек, разбирающий в свойствах металлов, их обработке и имеющий навыки конструирования, способен с ней справиться. Желающим попробовать сделать этот полезный прибор своими силами, предлагаем ознакомиться с принципом его работы, разновидностями и инструкцией по сборке.

Принцип работы гранулятора для комбикорма

Прежде чем заняться модернизацией мясорубки, рассмотрим, как же работают заводские приборы. Основными компонентами его являются:

  • бункер для засыпки сырья;
  • подающий механизм;
  • матрица для формирования гранул;
  • нож для резки;
  • приёмный бункер для готового комбикорма.

Кормосмесь загружается в стартовую ёмкость. Влажность сырья не должна быть ниже 12%, иначе на выходе всё просто рассыплется в порошок. Следует следить, чтобы все компоненты были одинакового помола, тогда гранулы получатся особенно качественными и ровными.

Далее, с помощью специальных катков, смесь трамбуется в отверстия матрицы. На выходе готовые колбаски обрезаются ножом.

Гранулированный комбикорм ссыпается в бункер или мешки. Теперь его можно использовать для кормления животных или для продажи.

Достоинства корма в гранулах

Использование комбикорма в гранулированном виде даёт массу плюсов:

  1. Требуется меньшее количество корма из-за снижения потерь при кормлении. Привередливые животные и птицы вынуждены поедать гранулы целиком, а не выбирать отдельные, более вкусные составляющие сыпучего комбикорма.
  2. Витаминные добавки, а также осахаривание злаковых культур в процессе гранулирования повышают питательную ценность корма.
  3. Облегчается процесс принятия пищи у птиц, крупного рогатого скота из-за особенностей анатомического строения.

Гранулированные продукты не слёживаются, не смерзаются при низких температурах, сохраняют форму при высокой влажности.

Гранулятор комбикорма своими руками чертежи видео

  • 1 Принцип работы и устройство гранулятора
  • 2 Сборка гранулятора: варианты своими руками
  • 3 Что можно гранулировать
  • 4 Достоинства корма в гранулах
  • 5 Где купить гранулятор кормов в России?
  • 6 Заключение
  • 7 Принцип функционирования
  • 8 Достоинства самодельного гранулятора
  • 9 Определение размеров
  • 10 С плоской матрицей
    • 10.1 Элементы
    • 10.2 Необходимые материалы
    • 10.3 Пошаговая инструкция
  • 11 Из мясорубки
    • 11.1 Описание
    • 11.2 Преимущества
    • 11.3 Необходимые материалы
  • 12 Пошаговая инструкция по изготовлению гранулятора из мясорубки
  • 13 Шнековый пресс
  • 14 Советы профессионалов
    • 14.1 Изготовление редуктора
    • 14.2 Рекомендации по изготовлению матрицы
  • 15 Рецепты комбикорма в грануляторе
  • 16
  • 17 Топ-оголошення Проглянути все
  • 18 Звичайні оголошення
  • 19 Знайдений 524 оголошень
    • 19.1 Гранулятор ГКМ-150
    • 19.2 Гранулятор комбикорма (пеллет) ОГП-200
    • 19.3 Гранулятор
    • 19.4 Гранулятор Б6ДГВ
    • 19.5 Продам Гранулятор б/у
    • 19.6 Пресс гранулятор ОГМ — 1,5. Производитель. Новый. Хмельницкий
    • 19.7 Гранулятор пелет.
    • 19.8 Гранулятор Grand 300 на гарантии
    • 19.9 Гранулятор для пепеработки шелухи,отходов зерновых,опилок в биотопливо
    • 19.10 Гранулятор комбикорма с подвижной матрицею 150 мм
    • 19.11 Продам гранулятор комбікормів 1,5т/год
    • 19.12 гранулятор пеллет і КК Грант 150 гранульований комбікорм для тваринок
    • 19.13 Гранулятор 250кг в час с притертой матрицей
    • 19.14 Плоские матрицы, ролики, консоли для грануляторов, ОГМК 1,5
    • 19.15 Гранулятор
    • 19.16 Мощный Сельхоз Гранулятор для Корма со скидкой 1750 гривен!
    • 19.17 Гранулятор комбикорма от 8900 гривен. Для кроликов! Рссрочка
    • 19.18 Гранулятор корма и кормосмесей для Птиц, Кроликов, Свиней, Нутрий.
    • 19.19 ДКУ, Соломорезка 2В1 на 7,5кВт До 350кг/час Для гранулятора!
    • 19.20 Гранулятор комбикорма На (220В) до (120кг/час) + Рецепты в Подарок!
    • 19.21 Рабочая Часть Гранулятора + Муфта. КПД до 300кг/час. Рассрочка!
    • 19.22 Измельчитель 2В1 Зернодробилка — Сенорезка для гранулятора!
    • 19.23 Гранулятор для Топливных Пеллет на 380В 7,5кВт
    • 19.24 Гранулятор комбикормов Rotex-100 (380V) с 3-ох фазным двигателем
    • 19.25 Продам гранулятор, экструдер, дробилку
    • 19.26 Гранулятор для производства корма
    • 19.27 Гранулятор Без мотора 150мм (220В/380В) До 120кг/час + РЕЦЕПТЫ
    • 19.28 Прес-гранулятор з плоскою матрицею
    • 19.29 Гранулятор 500-800 кг/ч (18кВт)
    • 19.30 Гранулятор комбикорма и древесины 250-400 кг/ч (15кВт)
    • 19.31 Гранулятор опилок ГК-335 700-1000 кг/ч 22Квт
    • 19.32 Гранулятор для комбикорма и древесины 18 кВт
    • 19.33 Гранулятор ГК-230, 15кВт (250-400кг/ч)
    • 19.34 Гранулятор комбикорма и опилок
    • 19.35 Гранулятор древесины 500-800 кг/ч (18кВт)
    • 19.36 Гранулятор комбикорма и древесины 150-250 кг/ч (7.5кВт)
    • 19.37 Экструдер кормовой ЭК-50 (новый) и гранулятор
    • 19.38 Гранулятор 800-1000кг/ч 22кВт
    • 19.39 Гранулятор МГК-260, 11 кВт, до 300 кгчас
    • 19.40 Вибачте — це оголошення більше не доступне
    • 19.41 Головні рубрики OLX :
    • 19.42 Рубрики у розділі “Бізнес та послуги” :
    • 19.43 Авторизуйтесь у своєму обліковому записі OLX!

Низкое качество покупных кормов, стремление оптимизировать затраты заставляют заводчиков сельскохозяйственных животных и птиц задумываться о применении более качественных и экономически выгодных гранулированных комбикормов и изготавливать их в домашних условиях.

Идеальным вариантом в этом случае является бытовой гранулятор для комбикорма, который можно купить или сделать своими руками.

Бытовой гранулятор комбикорма состоит из следующих элементов

  1. Корпус клиноременной передачи (основание).
  2. Привод матрицы гранулятора.
  3. Ролики гранулятора.
  4. Загрузочный бункер.
  5. Электродвигатель АИР 100L8.
  6. Подвижная пластина крепления электродвигателя.
  7. Устройство натяжения ремней.
  8. Клиноременная передача.
  1. Корпус.
  2. Вал.
  3. Лопатка.
  4. Матрица.
  5. Шайба.
  6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
  7. Шайба пружинная стопорная DIN 128 — А8.
  8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
  9. Гайка DIN 44232 — М8.
  10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
  11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
  12. Шайба стопорная DIN 6731 — 32.
  13. Гайка специальная DIN 1804 – М32х1,5.
  14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Гранулированный комбикорм считается более питательным и лучше других типов кормов усваивается организмом животного. Создать уникальную композицию помогает гранулятор для комбикорма. С его помощью можно перерабатывать не только зерновые культуры, но и получать гранулы из травы.

Собрать аппарат в соответствии с необходимой производительностью и габаритами можно своими руками из подручных материалов или приобретенных запасных частей. Но в каждом отдельном случае нужно определить, какой тип корма потребляют животные и его объем, после чего выбирать подходящую конструкцию.

Это устройство применяют для изготовления гранул из соломы, применяемых в качестве подсыпки животным, гранулированного комбикорма из зерна для 1-2 животных и его запаса на зиму. В течение часа при помощи шнекового гранулятора можно сделать около 200 кг комбикорма. Причем выход конечной продукции зависит от размеров и мощности оборудования.

Через верхнюю часть гранулятора подается сырье, которое движется внутри корпуса, продавливается шнекером сквозь отверстия матрицы и выходит в форме гранул.

Гранулятор комбикорма: схема

  • высокая производительность;
  • простота конструкции.

Конструкцию можно собрать своими руками и производить не только гранулы комбикорма, но и также древесины.

В пресс могут попадать галька и камешки, чтобы этого не допустить, нужно поставить сито на этапе загрузки.

Для изготовления понадобятся сварочный аппарат, болгарка, сверлильный и токарный станки. Дрель применять не рекомендуется, так как отверстия получаются кривыми.

  • мотор;
  • редуктор;
  • подшипники — 2 шт. под диаметр посадочного отверстия;
  • металлическая болванка под матрицу;
  • прут металлический 10 мм;
  • трубы для корпуса.

Первым делом определяют размеры устройства, диаметр шнека и тип матрицы.

Шнековый гранулятор: схема

В каждом единичном случае параметры могут варьироваться в зависимости от характеристик заготовленного материала. Используются шариковые и конусные роликовые подшипники (снятие нагрузки во время работы).

Это важный элемент и к его качеству предъявляются повышенные требования, от которых зависит производительность устройства.

Шнек своими руками

  1. 1. Выбор вала.
  2. 2. Проточка посадочных отверстий под подшипники.
  3. 3. Накатка и обварка прута.
  4. 4. Обработка болгаркой.

Если шаг больше, то давление на матрицу меньше, но выше производительность. И, наоборот, чем меньше шаг, тем ниже производительность и выше давление.

Шнек для гранулятора: чертеж

Большое влияние на производительность пресса оказывает живое сечение матрицы: чем оно меньше, тем ниже КПД. Поэтому малые отверстия расширяют для облегчения входа сырья и шлифуют. Существует взаимосвязь между длиной отверстий и длиной гранул, при которой получается требуемая прочность готового продукта. Для получения гранул большего диаметра толщина матрицы должна быть выше.

Матрицы для гранулятора

Для изготовления матрицы используют болванку из стали 45 или нержавейки с высокой износоустойчивостью. Матрица небольшого размера, выполненная из железа, прослужит от 3 до 5 лет.

Фильеры матрицы размечают на токарном станке либо накладывают бумажную разметку, кернят и высверливают сквозные отверстия на станке, а сверху конусной фрезой (16-17 градусов) на глубину 5 мм, шлифуют.

Таблица: Зависимость толщины матрицы от диаметра отверстий:

http://chertegnik.ru/oborudovanie/526-granulyator-kombikorma-bytovoy-svoimi-rukami-chertezhi.htmlhttp://gidfermer.com/pticy/kury/granulyator-dlya-kombikorma-svoimi-rukami.htmlhttp://po-lune.ru/samodelnyj-granuljator-kombikorma-chertezhi/

Принцип функционирования гранулятора

Верхняя часть гранулятора должна иметь отверстие, в которое будет всыпаться сырье. Далее происходит продавливание сырья через отверстия матрицы, благодаря чему на выходе сырье гранулируется. В корпусе гранулятора предусматривается отверстие, предназначающееся для ссыпания гранул наружу.

Пеллетайзер

При разведении кроликов гранулятор можно сделать из обычной мясорубки. В таком случае ролики, предназначенные для продавливания сырья, заменяют на шнек. Но такой вариант гранулятора подойдет только в случае необходимости изготовления не твердых кормов – в идеале для смешивания травы с кормами. Так как в противном случае самодельно изготовленная конструкция может не выдержать подаваемой нагрузки, и не исключены проблемы с двигателем или же поломки стока. Помимо этого в указанном аппарате очень удобно соединять корма для животных с различными питательными и витаминными добавками.

Комбикорм через мясорубку

Изготовление гранулированного комбикорма

Помимо трав в грануляторе можно изготавливать комбинированные питательные корма. В ход могут идти даже ветви плодовых деревьев. Но такую нагрузку сможет выдержать только гранулятор с встроенной плоской или цилиндрической матрицей, так как у них мощность выше.

Плоская матрица

Цилиндрическая матрица – это барабан с отверстиями, внутри которого вращаются ролики

Зачем нужны чертежи

Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

Что вам понадобиться для создания любого гранулятора:

  1. Слесарные навыки, опыт работы на сварочном аппарате и умение работать на токарном станке;
  2. Сварочный аппарат;
  3. Токарный станок или знакомый токарь;
  4. Сверлильный станок;
  5. Электродвигатель.

Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

Чертежи гранулятора из мясорубки

Про этот пресс я писал совсем недавно тут. Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

Для изготовления такого пресса вам понадобиться:

  • Мясорубка;
  • Матрица;
  • Электродвигатель от стиральной машины или пылесоса.

Шнековый гранулятор

Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

Для изготовления такого пресса нужно:

  • Металлическая болванка для изготовления матрицы;
  • Прут металлический 1 см;
  • Корпус или точнее труба для него;

Пресс с плоской матрицей

Тут уже гораздо сложнее с его изготовлением, но сделать можно, подробно о его изготовлении читайте тут. Производительность такого станка будет еще больше чем у шнекового. Но и сделать его тоже будет сложнее. Очень хорошая статья про строение пресса у меня есть тут.

Не нужно эти чертежи воспринимать буквально, прост скидываю их для примера.

Тут нам дополнительно понадобиться:

  • Труба большим диаметром для изготовления корпуса;
  • Листовой металл для изготовления матрицы;
  • Червячный редуктор, тут лучше ничего не выдумывать и купить или где то найти его;
  • Скорее всего сеть для подключения 380 Вольт;
  • Дополнительный металл (труба, уголок, швеллер).

Гранулятор с самодельной матрицей

Для народных умельцев желающих самостоятельно сделать матрицу все работы начнутся именно с ее изготовления.

Изготовление матрицы и подбор роликов для катков

В первую очередь нужно приобрести диск толщиной в 20 мм и более. Диаметр диска можно выбрать любой. Чем больше диск тем выше показатель производительности. Если вам нужно производить до 300 кг гранул в час, диаметр матрицы должен быть 50 см, а мощность двигателя не меньше 25 кВт. Для агрегата более низкой производительности сделайте матрицу диаметров до 30 см.

Замерьте размер сечения вала редуктора и сверлом сделайте соответствующее отверстие в центре диска. Чтобы посадка была жесткой, выполните паз. Для прессовки и вывода пеллет отверстия сверлятся в виде конуса.

Ролики или шестерни для катка должны по ширине быть равными рабочей поверхности матрицы. На вал надеть шестерни. Используя муфту, вал с шестернями крепится перпендикулярно оси вала редуктора.

Цилиндрический корпус

Сделать корпус для гранулятора можно из металлической трубы подходящего диаметра или листа из металла. Народные умельцы рекомендуют делать корпус из двух частей. В верхнюю часть будут загружаться опилки или отходы древесины, которые пройдя через ролики и матрицу, уже в спрессованном виде поступят в нижнюю часть. Через специально сделанное отверстие по лотку гранулы будут высыпаться в поставленную емкость.

Диаметр корпуса должен быть таким, чтобы матрица вращалась в его верхней части свободно, но делать зазор между стенкой корпуса и матрицей нужно минимальных размеров. В нижней части цилиндра прорезать квадратное отверстие и приварить сделанный из металлического листа лоток.

Используя муфту и подшипники в нижней части цилиндрического корпуса закрепить редукторный выходной вал. К обеим частям привариваются ушки, через которые, используя болты, соединяются обе части корпуса. Такую конструкцию намного легче чистить и обслуживать. В готовый корпус установить ролики и матрицу.

Из швеллера или уголка сварить раму под уже готовый гранулятор. Агрегат установить на станину и сделать жесткое крепление. Также установить электрический двигатель. Подсоединить редуктор и выходной вал. Когда завершено крепление всех деталей, нужно используя краску по металлу окрасить всю конструкцию с внешней стороны. Теперь можно сделать пробный запуск.

Сделав гранулятор своими руками, вы сможете обеспечить топливом на весь отопительный сезон дом площадью до 150 кв. метров. Гранулами можно протапливать не только камины, печи. Но и твердотопливные котлы. У вас дома теперь не будут собираться груды древесных отходов, ведь в переработанном и спрессованном виде они занимают намного меньше места.
