Устройство грязевика системы отопления, принцип работы

Виды фильтров

Фильтры различаются по типу очистки.

Фильтр-отстойник

Устройство имеет угловатую форму с расположенной внутри сеткой-фильтром. В конструкции предусмотрен боковой отвод, где оседает мусор. При помощи такого прибора производится очистка теплоносителя от частичек больших и средних фракций.

Грубой очистки

Конструкция устройства

Фильтры для газовых котлов, устанавливаемых на воду, разделяются по типам конструкции:

Вертикальное расположение Прибор на отопление может изготавливаться:

Существует более усовершенствованная конструкция фильтра для системы отопления. В ней есть колба с отстойником, расположенная в нижней части прибора, а над колбой зафиксирована сетка. Когда потоки теплоносителя приносят мусор, он оседает на сетке, и она под воздействием силы тяжести опускается вниз. Основное скопление грязи удерживается в нижней части фильтра – колбе.

Также, прибор оснащается сепарирующим элементом. Его основная задача — избавление от скопившегося воздуха в системе. Когда это происходит, на устройстве (в верхней части) открывается спускной клапан. Так система избавляется от воздушных пробок.

Принцип действия

Устройство оснащается сетчатым элементом, который размещают во внутренней части. Сетка перекрывает свободное прохождение потока теплоносителя. Благодаря этому все частицы большого и среднего размера оседают на сетчатом элементе, очищая теплоноситель. В радиаторы жидкость приходит без примесей.

Достоинства усовершенствованных конструкций:

Место и особенности установки

В зависимости от типа системы отопления определяется место монтажа прибора. Установка в автономных контурах производится перед газовым котлом, на байпасе или в местах разветвления.

Качественный монтаж гарантирует правильную работу устройства. Перед установкой необходимо очистить теплоноситель от мусора.

Неправильное размещение фильтра или полный отказ от его использования может спровоцировать поломку насоса, перекачивающего воду в системе отопления. Мусор будет оседать на лопастях, выводя из строя все устройство.

Фильтр тонкой очистки

Фильтрующий элемент для циркуляционного насоса монтируется как дополнительный элемент, производящий чистку теплоносителя от мусора с более мелкой фракцией.

Тонкая очистка

Принцип действия

Установка выполняется после грязевика для крупного мусора. Элемент, фильтрующий мелкий мусор, не может устанавливаться как основное звено в очистительной системе, так как очень быстро засоряется от частиц большой фракции.

Кассета фильтрует частицы мусора мелких размеров, и теплоноситель циркулирует по трубам уже в очищенном виде.

Благодаря очистке жидкости от грязи продлевается срок службы всей системы обогрева. Сокращается риск возникновения коррозийных отложений на внутренних стенках труб и радиаторов. Это главное преимущество прибора тонкой очистки.

Где монтируется

Фильтр тонкой очистки устроен таким образом, что его расположение может быть лишь горизонтальным. При монтаже необходимо установить позади и спереди устройства по одному кран для того, чтобы в случае поломки прибора можно было его демонтировать, не сливая воду из всей системы.

Установка грязевика производится по течению потока теплоносителя, снижая поломки системы отопления.

READ Serato itch как установить

Магнитные модели грязевиков

Что же такое магнитный фильтр? Это устройство, состоящее из двух параллельно расположенных магнитов с разной полярностью. Его основная задача — чистка теплоносителя от металлических примесей.

Магнитные

Принцип действия

Пластины прибора располагаются таким образом, что металлические частицы, находящиеся в теплоносителе, притягиваются к одной из сторон. Это предохраняет отопительную систему от засорения и предотвращает преждевременное ржавление.

Правила монтажа

Установка устройства производится строго перед входом в циркуляционный насос. Для монтажа желательно найти место, где сечения трубы и фильтрующего прибора будут идентичными. Если размеры будут отличаться, то можно воспользоваться переходниками.

При установке прибор размещается вертикально и крепится кронштейнами.

Наиболее распространенные разновидности фильтров-грязевиков

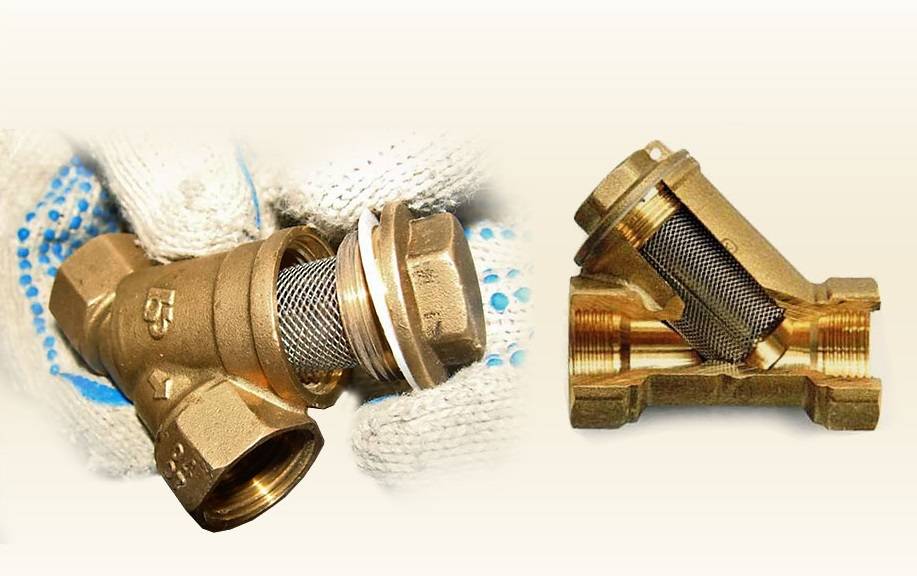

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент –  сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между  корпусом и пробкой находится уплотнительная прокладка.

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными.  Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент –  такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра.  Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

  • прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
  • в городских квартирах пригодится регулятор-ограничитель напора;
  • подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
  • эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

  • Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
  • Необходимо самостоятельно контролировать и пополнять засыпку.
  • Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

  • крышка;
  • игольчатый клапан;
  • актуатор;
  • поплавок;

  • сетка-сепаратор воздуха;
  • осадочная камера;
  • сетка шлама;
  • место накопления мусора;
  • кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

  1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
  2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
  3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Особенности обслуживания и очистки

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Как устроен фильтр механической очистки?

Устройство фильтра механической очистки

Чтобы понять, как правильно устанавливать фильтр рассмотрим подробнее из каких частей он состоит. Подробную схему устройства грязевика системы отопления можно увидеть на рисунке. Корпус обычно изготавливается из латуни. В промышленных моделях большого диаметра может использоваться чугун. Рабочая часть – это стальная мелкоячеистая сетка. Как правило, ее можно снимать для промывки или замены. Периодичность очистки грязевиков системы отопления зависит от разных параметров: жесткости воды в вашем регионе, давлении в трубопроводе, общем объеме теплоносителя, проходящего через фильтр. Есть также зависимость от материалов, из которых изготовлены трубы и комплектующие. Разные по устойчивости к коррозии материалы будут загрязнять теплоноситель с разной скоростью. Установить необходимую частоту можно опытным путем. На рисунке приведены способы установки фильтра в трубу с пояснениями по каждому из возможных вариантов. Как видим, и при вертикальной и при горизонтальной врезке, стакан для отложения отфильтрованных частиц должен находиться внизу.

Способы установки фильтра в систему

В заключении, следует добавить, что часто, для увеличения срока службы системы целесообразно использовать комбинацию фильтров. Например, грязевик для отопления и магнитный фильтр для котла. Или систему сетчатых очистителей установленных последовательно.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

  1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
  2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
  3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
  4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
  5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Основные типы фильтров и их устройство

Сегодня разработаны несколько конструкций фильтров грязевиков для системы отопления. Принцип работы у всех схожий – фильтрация жидкого теплоносителя, извлечение твердых нерастворимых вкраплений и аккумуляция их в фильтрующем элементе или отстойнике. В зависимости от типа системы есть фильтры грязевики для промышленных систем, а есть такие, которые применяются на индивидуальных установках отопления, например, в квартирах, или в частных домах.

Классификация по способу монтажа и очистки

Грязевики для систем отопления чаще всего классифицируются по способу монтажа в системе:

  • На резьбовом соединении;
  • Устанавливаемые при помощи фланцев;
  • Устройства, для установки которых необходимы сварные работы;

Новые устройства для пластиковых труб отопления устанавливаются путем пайки, поэтому условно их можно отнести к сварным, хотя уже сегодня их можно называть отдельным видом классификации.

Классификация по степени очистки делит фильтра на фильтры грубой очистки и на фильтры тонкой очистки. Первые, способны улавливать только крупные частицы, а вот фильтры тонкой очистки способны отсеивать частицы в несколько микрон.

Классификация по способу обслуживания

Существует также классификация по способу обслуживания, проще говоря, потому как очищается содержимое фильтрующих элементов:

  • Самопромывные;
  • Промывные;
  • Непромывные;

Первые очищаются путем промывки сетки при открытии клапана на корпусе фильтра. Все содержимое просто через клапан выводится наружу. В промывных фильтрах после снятия крышки или колбы изымается фильтрующий элемент и очищается сначала щеткой а после промывается струей воды. Непромывные требуют полного демонтажа из системы и обслуживания в мастерских или заменой новым грязевиком.

Для конкретной системы отопления важно также как производится очистка теплоносителя. Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле

Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра

Самыми простыми и распространенными являются сетчатые фильтры. В корпусе грязевика теплоноситель проходит через сетку из нержавеющей стали и нерастворимые частицы задерживаются на металле. Для очистки самого фильтра делается промывка путем открытия клапана на корпусе или извлечение сетки из стакана фильтра.

Сетчатые фильтры устанавливаются как на небольших установках, так и на промышленных теплоцентралях. Преимущество этого вида приборов заключается в надежности и простоте конструкции.

Кроме обычного сетчатого фильтра последнее время стали использоваться и сетчатые фильтра с самопромывкой и с дополнительной функцией воздухоотводчика. В корпусе кроме фильтра грубой очистки устанавливается фильтр-сепаратор из мелкоячеистой сети, которая обеспечивает отделение частичек газа и удаляет их в воздухоотводчик. Эффективность работы этого типа устройства во многом зависит от давления в магистрали – чем выше давление, тем эффективнее процесс очистки и дегазации теплоносителя.

Магнитные фильтры по конструкции схожи с сетчатыми, с той лишь разницей, что вокруг сетки в корпусе установлены магниты, которые притягивают металлические частицы и ржавчину.

Еще один тип устройств, обеспечивает очистку теплоносителя, используя силу гравитации. Корпус фильтра представляет собой емкость большого диаметра, в которой на разной высоте установлены патрубки для ввода и вывода теплоносителя. Попадая в фильтр-отстойник большого диаметра, жидкость меняет направление движения, из-за чего образуются многочисленные потоки и завихрения. Тяжелые частицы при этом отрываются и оседают на дно фильтра. Такие установки чаще всего используются на промышленных котельных и теплоцентралях.

Угловые и линейные фильтры

Выбор. Размер сетки и диаметр соединительной части фильтра должен соответствовать диаметру трубы. Чем больше поток воды, тем шире должна быть трубка.

Монтаж

Обратите внимание: специальные маркеры на фильтре показывают направление тока воды. Грязевик устанавливается трубкой вниз. Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь

Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе

Перед фильтром лучше сделать запорный вентиль, чтобы легче было вычищать грязь. Затем ставится обратный клапан, пресекающий обратный ток воды. После грязевика рекомендуется устанавливать редукционный клапан, регулирующий давление воды в системе.

Где применяются. Несмотря на компактность, угловые и линейные фильтры обычно нет смысла ставить в квартирах. Они осуществляют лишь грубую очистку, которая не требуется для водопровода в многоквартирных домах.

Эксплуатация. Промывать такой грязевик придется часто — несколько раз в год, так как емкость для сбора шлама совсем невелика. Чтобы очистить фильтр, необходимо снять заглушку, его запирающую. Для этого понадобится специальный инструмент и опыт работы с сантехникой. Некоторые импортные модели оснащены специальным штуцером, который позволяет промывать фильтр, не откручивая заглушку.

Достоинства. Невысокая стоимость. В случае выхода из строя угловые и линейные фильтры несложно заменить.

Откуда берется грязь в системе

В воде содержится много металлов и известковых соединений, которые образуют наслоения в виде накипи на стенках труб. А если трубопровод используется долгое время и при этом ни разу не проходил технического обслуживания, то наслоения увеличиваются, сужая проток для прохождения теплоносителя.

Но это не единственная причина отсутствия движения в трубах. Засорение может происходить другими частичками мусора. Это могут быть кусочки нитки, металлические частички или крупицы, которые оторвались от внутренней части трубопровода.

Самый неприятный сюрприз может произойти, если в частном доме металлические трубы установлены давно и до сих пор эксплуатируются. Даже после периодической чистки железо подвергается коррозии.

Мелкие частички отрываются вместе с потоком теплоносителя, направляются к выходу из системы и попадают в фильтр котла системы отопления, где и оседают.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи. Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Современный фильтр-грязевик может сочетать еще и функцию автоматического воздухоотводчика

Обычно корпус такого фильтра – это металлический цилиндр (поз. 1), с муфтовым соединением к входному (поз. 2) и выпускному (поз. 3) патрубкам. Снизу к нему прикручен стакан (поз. 6) для сбора шлама (поз. 7)- он может быть также металлическим или пластиковым, в том числе, на некоторых моделях – прозрачным, что позволяет осуществлять визуальный контроль за состоянием фильтра. Внизу стакан оканчивается краном (поз. 8) для проведения очистки и промывки устройства.

Внутри центральной части корпуса установлены сетки. Одна из них, внешняя, более крупная (поз. 4), выполняет роль сепаратора воздуха и других растворенных в воде газов. На ней происходит накопление и рост пузырьков, которые затем, при достижении определенного размера, самостоятельно поднимаются вверх под действием силы гравитации.

Внутренняя сетка с мелкими ячейками (поз. 5) служит для отфильтровывания из теплоносителя твердых частиц.

Сверху корпуса прикручен блок для сбора сепарированного воздуха (поз. 9) с системой автоматического его отвода. Конструкция клапана включает в себя поплавок (поз. 10), связанный рычагом-актуатором (поз. 11) с игольчатым клапаном (поз. 12). По мере накопления воздуха в блоке поплавок опускается все ниже, и достигая определенного уровня, через рычаг открывает игольчатый клапан. Воздух выходит через имеющиеся в крышке (поз. 13) отверстия, поплавок вновь поднимается, а клапан закрывается.

О процедуре прочистки таких фильтров от шлама уже упоминалось в публикации – достаточно открыть кран снизу и вымыть грязь потоком воды. Еще лучше, если для прочистки предусмотрена возможность создания обратного тока жидкости.

Очистители для газового котла отопления

Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.

Не пропустите: Первично-вторичные кольца отопительных систем

Полифосфатный

Указанные фильтры для котлов отопления – удобный, а также доступный в плане стоимости вариант. Конструкция проста: это пластиковая колба, внутренняя часть которой заполнена натриевой солью. Благодаря ее кристаллам на внутренних поверхностях отопительного котла и бойлера формируется защитная пленка, предотвращающая оседание накипи.

Жидкость, попадающая из системы водоснабжения внутрь, вначале проходит фильтр, кристаллы которого очищают ее, после чего вода поступает в трубы и сам котел.

Его монтируют перед котлом.

Ионообменный

Устройство функционирует на основе специального наполнителя, который содержится в картридже. Роль очистителя выполняет специальная водородная смола.

Ионообменник превращает ионы тяжелых металлов в более безопасные и легкие соединения, то есть происходит изменение химической структуры самой воды. Растворенные газы отводятся через специальные отверстия.

Зачем нужны фильтры для системы отопления

В качестве теплоносителя используется либо чистая вода, ибо имеющая химические присадки. Жидкая среда становится причиной коррозии металлических компонентов тепловых трасс – разводок, арматуры, радиаторов. Частички ржавчины попадают в поток, циркулируя вместе с теплоносителем. В зонах узких проходов, изменения направления, неровностей неизбежно образуются пробки – скопления мелких загрязнителей.

В результате можно заметить неравномерный нагрев радиаторов, из-за неполноценного обмена среды приходится увеличивать мощность котла. Мигрирующая грязь негативно сказывается на работе центробежного насоса, приводит к выходу его из строя. Также опасны засоры, возникающие в теплообменнике котла.

Фильтрующие устройства представляют собой точки сбора, задерживающие грязь и мусор, позволяющие оперативно и без дополнительных материальных затрат вывести из теплоносителя все инородные компоненты. Преимущества применения рассматриваемых узлов:

  • защита дорогостоящего котла и насоса от преждевременного износа;
  • исключение необходимости в частой замене теплоносителя;
  • избавление от процедуры промывки системы;
  • обеспечение максимальной теплоотдачи радиаторов;
  • уменьшение гидравлического сопротивления в регулировочной арматуре, фитингах, трубах, соединительных узлах.

Рекомендуем: Как выбрать тепловую завесу — подробная инструкция о том как подобрать оптимальный вариант

В результате рационализируется работа насоса и котла, снижается их энергопотребление.

Чистим картриджный фильтр

Такие системы, нередко устанавливающиеся в загородных домах, чистят другим способом. Потребуются ключ от фильтра, кастрюля либо ведро, сменный картридж либо емкость, где можно почистить старый.

Сначала перекрывают вентиль и убеждаются, что в кране вода не осталась. Затем снизу подставляют ведро: туда будет сливаться излишек жидкости из колбы. Используя специальный ключ, нужно открутить гайку, снять колбу. После этого можно либо установить новый картридж, либо тщательно промыть и вернуть на прежнее место старый. Потом колбу возвращают на место, вкручивают обратно гайку, и открывают воду.

Повторно использовать разрешается не любой картридж: этот вариант лишь для намотных. Промыть такое изделие можно с помощью сильного напора воды (для этого рекомендуется применить шланг).

Монтаж фильтра грубой очистки воды

Монтаж самого распространённого фильтра – косого грязевика не составляет большого труда. Для выполнения этой работы понадобится инструмент:

  • набор рожковых ключей;
  • газовый ключ;
  • сантехнический лен или фум лента.

Перекрывается вводный вентиль, на резьбу наматывается уплотнительный материал.

Аккуратно наворачивается фильтр, на корпусе которого нанесена стрелка движения жидкости

Важно не перепутать – стрелка должна быть расположена по движению потока. Затем устанавливается счётчик, и узел ввода собран. Производители очень плотно закручивают крышку фильтрующей сетки

Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе

Производители очень плотно закручивают крышку фильтрующей сетки. Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе.

Почему обязательна установка перед счётчиком?

Установленный фильтр на воду перед счётчиком создаёт защитный барьер от попадания в его корпус абразивных частиц и мусора, предотвращает негативное действие абразива. Вращающиеся детали не подвергаются активному износу, тем самым продлевается срок службы счётчика.

Главное, что тяжёлые элементы не проходят по трубам, к вашей технике.

Что может пострадать от грязной воды?

  • Стиральная машина;
  • посудомоечная машина;
  • водонагреватель;
  • насосы;
  • сливной бачок унитаза;
  • гидроаккумулятор;
  • краны на кухне и в ванной.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
