Бесперебойник для насоса отопления и котла характеристики устройств и советы по выбору

Высокая ценовая категория: 119 200–192 600 рублей

Устройства бесперебойного питания высшей ценовой категории изготавливаются для подключения к аварийному питанию оборудования, работа которого зависит от качества напряжения. Бесперебойники данной ценовой категории в большинстве случаев поставляются уже со сборкой аккумуляторов, что обеспечивает удобство их использования сразу после покупки. Эксплуатация таких мощных устройств питания дает возможность работы оборудования всего загородного дома.

Inelt Monolith K10000LT – от 122 800 рублей

Сводная таблица характеристик Inelt Monolith K10000LT

Производитель	Тайвань
Мощность нагрузки кВт/кВ·А, не более	8–10
Диапазон входного напряжения, при котором не происходит переключения на питание от АКБ, В	120-276
Выходное напряжение (чистая синусоида), В	220
Количество подключаемых внешних АКБ	16
Максимальная емкость подключаемого аккумулятора, А·ч	150
Габариты устройства (ширина × глубина × высота), мм	255 × 565 × 500

Преимущества Inelt Monolith K10000LT

• исключительное качество исходного напряжения;
• коммуникационный порт для подключения к компьютеру;
• автоматическая коррекция входного напряжения;
• высокая мощность позволяет обеспечивать непрерывное питание основного оборудования дома;
• может использоваться для питания серверной группы;
• работа в автономном режиме до 3 часов при полной загрузке.

Недостатки Inelt Monolith K10000LT

• для серии этих источников питания характерны отказы оборудования по питанию на входе, UPS не переходит на батареи (примерно 4 из 40 устройств);
• достаточно проблемное место – модуль управления, в части вывода состояния характеристик на экран.

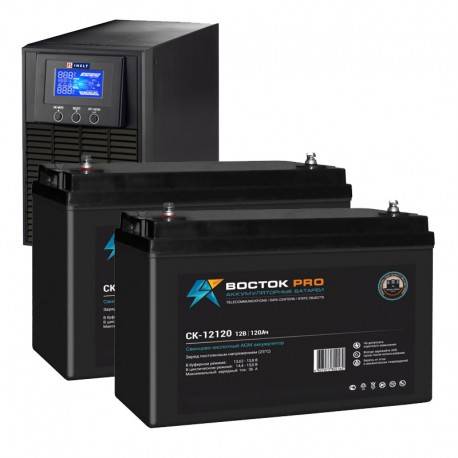

P-Com Pro 3H в комплекте с восемью АКБ – от 192 600 рублей

Сводная таблица характеристик P-Com Pro 3H

Производитель	Китай
Мощность нагрузки кВт/кВ·А, не более	2,7–3
Диапазон входного напряжения, при котором не происходит переключения на питание от АКБ, В	90–295
Выходное напряжение (чистая синусоида), В	220
Количество подключаемых внешних АКБ	8
Максимальная емкость подключаемого аккумулятора, А·ч	200
Габариты устройства (ширина × глубина × высота), мм	250 × 450 × 380

Преимущества P-Com Pro 3H

• защита электроники котла в широком диапазоне входного напряжения;
• комплектация бесперебойника аккумуляторными батареями со сроком службы 12 лет;
• вывод информации на ЖК-дисплей;
• время переключения 0 мс;
• микропроцессорное управление.

«Искал именно комплект»

«Искал для своего котла Buderus Logamax GB072-24 комплект бесперебойного устройства с аккумуляторами, так как не хотел тратить время еще и на выбор АКБ. В результате очень доволен: при отключении электроэнергии на 11 часов бесперебойник справился без проблем».

Выдержал максимальную нагрузку

«Запитал от бесперебойного устройства не только котел, но и другое оборудование, в частности компьютер. При аварии на подстанции ИБП выдержал нагрузку в 3 000 Вт, и мне хватило времени на сохранение важных документов и на отключение компьютера».

Хорошее качество сборки

По виду и функциональным возможностям бесперебойник отвечает характеристикам более дорогих устройств, хотя и производился в Китае. Сейчас вообще китайские товары выходят на мировой уровень, и этот аппарат тому достойное подтверждение.

VoltGuard HT1103L с 8 АКБ – от 119 200 рублей

Сводная таблица характеристик VoltGuard HT1103L

Производитель	Россия
Мощность нагрузки кВт/кВ·А, не более	2,4–3
Диапазон входного напряжения, при котором не происходит переключения на питание от АКБ, В	120–295
Выходное напряжение (чистая синусоида), В	220 ± 2%
Количество подключаемых внешних АКБ	8
Максимальная емкость подключаемого аккумулятора, А·ч	120
Габариты устройства (ширина × глубина × высота), мм	198 × 490 × 347

Преимущества VoltGuard HT1103L

• может быть использован для защиты серверных станций;
• широкий диапазон характеристик входного напряжения;
• небольшие габариты устройства;
• тихая работа вентилятора охлаждения;
• отсутствие времени на переключение в режим с АКБ.

Единственным недостатком является малое количество обслуживающих центров. Все пользователи отмечают хорошую и надежную работу бесперебойного устройства.

Классификация

Существующие ИБП для котлов принято разделять на 3 группы:

1. Off-line ИБП. Самые простые и дешёвые аппараты. Конструкция бесперебойников состоит из аккумулятора, контролёра напряжения и инвертора, преобразующего постоянный ток в переменный. На выходе приборы этого типа выдают напряжение 170-270 вольт. Off-line ИБП не имеют стабилизаторов напряжения. Главными недостатками устройств являются быстрой износ при частых перепадах напряжения и некорректная работа при подаче тока на прибор с бензиновых или дизельных генераторов.
2. Line-interactive. Линейно-интерактивные приборы по эксплуатационным характеристикам относят к среднему сегменту. Конструкция оснащена стабилизатором, выравнивающем выходное напряжение сети до 220 вольт. Недостаток – некорректная работа при подаче электричества с генераторов.
3. On-line. Приборы стабильно работают при соединении с генераторами тока. Они имеют сложную конструкцию. Это является основной причиной их высокой стоимости. Это самые надёжные, корректно работающие приборы, с длительным сроком эксплуатации.

Рейтинг лучших ИБП on-line для газовых отопительных котлоагрегатов

Знакомство с техническими параметрами популярных ИБП поможет пользователю сделать профессиональный выбор нужной модификации. В этом рейтинге показан список самых рейтинговых ИБП, способных гарантировать продолжительную и стабильную работу отопительного котла, работающего на газовом топливе.

Наибольшим спросом пользуются ИБП для газовых котлов отопления от следующих производителей:

• Энергия Гарант 500, российского производителя с выходящей мощностью – 500 ВА/300 Вт. Это высокотехнологичные очень точные приборы с КПД – 98%. Время на переключение к АКБ – 8 мс. Работают в диапазоне входное напряжение – 155/275 В. ИБП обустроены интеллектуальным режимом зарядки, контролирующего емкость аккумулятора и его техсостояние, цена по состоянию на 1.01.2020 г – 8.250 руб.
• HeliorSigma 1 KSL, прибор с выходной мощностью – 1000 ВА/800 Вт, обладает чистым синусоидальным выходным напряжением и обеспечивает работу с КПД – 98%. Прибор с удобной системой управления и стабильной работой при скачках напряжения, цена по состоянию на 1.01.2020 г – 18.950 руб.
• StarkCountry 1000 Online с выходной мощностью – 1000 ВА/800 Вт. Устройства обеспечивают идеальное выходное напряжение с КПД – 98%. Активизируют работу автоматически при возникновении сложностей по параметрам напряжения. Аппаратура снабжена дисплеем, на котором отражается емкость АКБ и иные характеристики. Обустроен 3-мя разъемами питания, цена по состоянию на 1.01.2020 г – 19.395 руб.
• Lanches L900Pro-H 1 kVA, с выходной мощностью – 1000 ВА/900 Вт и двойной системой преобразования тока. Предполагается использование с внешними батареями. Имеет большой интервал входного напряжения 110 – 300 В, хотя работает при низком КПД – 85%. Устройство обустроено подходящей панелью управления, цена по состоянию на 1.01.2020 г – 15.057 руб.
• БАСТИОН SKAT-UPS 2000/1200, с выходной мощностью – 2000 ВА/1200 Вт, работает в широком интервале входного напряжения от 170 до 270 В, при этом функционирует с низким КПД – 85%. Прибор имеет UPS, которая позволит подсоединить нагрузку напрямую, цена по состоянию на 1.01.2020 г – 18.300 руб.
• PowercomImperial IMD-825AP, с выходной мощностью – 825 ВА/495 Вт. Технология изготовления — самая современная. Аппаратура работает в автономном варианте на протяжении нескольких часов, при этом имеет довольно продолжительный период собственной зарядки – 6 часов, цена по состоянию на 1.01.2020 г – 6.590 руб.
• Штиль SW1000SL, с выходной мощностью – 1000 ВА/900 Вт и технологией онлайн. Аккумуляторные батареи непрерывно используются в работе, по этой причине смена источника питания осуществляется практически мгновенно, с КПД – 95%. Прибор имеет элегантный и малоразмерный корпус с ЖК-дисплеем с подсветкой и обилием опций, цена по состоянию на 1.01.2020 г – 23.950 руб.
• CyberPower VALUE1500ELCD, с выходной мощностью – 1500 ВА/900 Вт. Первый из фаворитов ИБП для отопительных агрегатов, работающих на газообразном топливе. Гарантирует надежную передачу электроэнергии, сохраняя продолжительную работоспособность котла даже при длительных аварийных сбоев в энергосети, цена по состоянию на 1.01.2020 г – 12.950 руб.
• Энергия ПН-500, с выходной мощностью – 500 ВА/300 Вт. Многофункциональное устройство, автоматически контролирующее параметра входного напряжения. Принадлежит классу интерактивных ИБП, с высокой эффективностью работы с КПД – 98%. Очень быстро заряжается и гарантирует стандартную работоспособность газового котлоагрегата, в том числе и при мощных скачках напряжения, цена по состоянию на 1.01.2020 г – 8.100руб.

Автомобильные аккумуляторы или AGM, гелевые

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.

AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Выбор ИБП и определение мощности

Основных разновидностей бесперебойников две:

1. Линейно-интерактивные, Line-interactive. Выполняет функции накопителя энергии и стабилизатора. На выходе выдаёт синусоиду, компенсирует повышение и понижение напряжения. Уровень шума прибора – до 40 дБ. Время переключения режимов около 3 – 5 мск.
2. Оn-line, или двойного преобразования. Это устройство способно обеспечить поступление максимально качественной электроэнергии из сети. Суть его работы в том, что энергия преобразуется сначала в постоянный ток, поступающий на зарядку аккумуляторов, и он же сразу переходит в переменный ток нужной величины. Кроме того, время перехода с режима на режим – стремится к 0. Чаще применяется для чувствительной электроники, для серверов и компьютеров. Также стоит выбрать этот вид ИБП, если кроме насоса, к нему будет подключён котёл с его требовательной электроникой.

Система двойного преобразования – процесс энергозатратный, поэтому приборы второго типа больше греются, шумят и теряют КПД (70%, против 90 – 95% у интерактивного).

Количество фаз. Бесперебойники бывают одно или трёхфазными. Последние, чаще всего, используются для промышленного оборудования. Для системы отопления частного дома выбирают однофазные модели.

Мощность ИБП подбирается, из расчёта суммарной мощности всех узлов, подключённых к нему. При этом нужно учесть, что во время пуска, нагрузка возрастает в несколько раз. В документации к циркуляционному насосу, этот показатель прописан, как «Пусковой ток». При подборе мощности ИБП, именно эту величину нужно брать за основу, иначе бесперебойник может выйти из строя с первого же старта. Исключение составляют насосы с функцией плавного пуска.

Бесперебойник Helior

Пример. Мощность циркуляционного насоса – 250 Вт. Кратность тока при пуске – 4. Значит, пусковая мощность = 250 х 4 = 1000 Вт. Соответственно, ИБП нужно покупать мощностью от 1 кВт и выше.

Диапазон рабочего напряжения. Этот показатель рассчитывается исходя из перепадов напряжения в конкретной сети. Если, например, эти колебания достигают ± 9 %, то приобретается бесперебойник с диапазоном в пределах 220 ± 10 %. Если не рассчитать этот показатель, источник бесперебойного питания, будет переводить насос в автономную работу (от аккумулятора) каждый раз, когда в сети скакнёт напряжение. А такой режим с частыми переходами, быстро выведет его из строя.

Отдельные модели могут быть оснащены:

• Функцией «холодного старта». Даёт возможность включить бесперебойник, когда электричество уже отключили.
• Индикаторы состояния оборудования.
• Сигнализация о критическом уровне заряда.
• Микропроцессорное управление.
• Самодиагностика во время включения.
• LCD– дисплей.

Существуют напольные модели, похожие на системный блок компьютера (самые распространённые), и настенные.

При выборе мощности однофазного оборудования имеет смысл остановиться на приборе с запасом мощности. Это обеспечит более длительное время работы, а также даст возможность в будущем подключения к ИБП других устройств.

Выбираем UPS для циркуляционного насоса

Для тех, кто хочет обезопасить себя от неожиданного отключения света, мы сделали небольшую подборку обязательных параметров, на которые стоит сконцентрировать заинтересованность в первую очередь.

Параметры исходящего тока

Как уже писали выше, отличительная черта правильного UPS — чистая или правильная синусоида выходного сигнала. Отклонения в синусоиде недопустимы. Для исправной деятельности газового и твердотопливного котла с циркуляционными насосами подобные аппараты с сомнительными характеристиками абсолютно не пригодны.

Перед покупкой следует заглянуть в паспорт изделия, и поинтересоваться какого типа синусоида у этого ИБП.

Пусковая мощность

Для надежной работы ИБП будет лучше, если его мощности будет с запасом хватать на все потребности подключенного оборудования. Нас в данном варианте больше интересует, чтобы мощности хватало для работы циркуляционного насоса котла. Луше всего если UPS перекрывает запас хотя бы в пять раз. А еще лучше, если он будет в 7 раз больше расчетной.

Узнать потребляемую мощность электрического насоса для котельной можно из его технического паспорта.

Производительность источника

Теперь мы плавно перешли к аккумуляторам. Безопасная работа котельного оборудования не ограничивается наличием бесперебойника. Для обслуживания отопительной системы жизненно необходим аккумулятор. Лучше даже не один, а несколько. Главное — емкость аккумулятора. Она измеряется в Ампер-часах (А/час). Тут всё достаточно понятно, чем емкость больше, тем лучше.

А вот типов аккумуляторов может быть несколько:

1. Самый дешевый и достаточно известный — кислотно-свинцовый есть практически у каждого автомобилиста любителя. Но у них есть очень неприятная черта. При работе выделяются вредные пары электролита.
2. Есть никель-кадмиевые аккумуляторы. Относительно безопасные и недорогие. Но они боятся глубокого разряда. Если это произошло, часть его емкости теряется.
3. Самый лучший вариант для домашней системы энергообеспечения — литиевый источник электричества. У него отсутствуют недостатки других модификаций, но они стоят очень дорого.

При выборе аппарата бесперебойного снабжения электричеством для котла отопления, кроме перечисленных основных характеристик, есть и другие параметры, на которые обязательно стоит обратить свое внимание. Они сугубо субъективные и на работу отопительных комплексов никак не влияют:

1. Внешний вид
2. Наличие дисплея. На нем отображается информация о напряжении и частоте тока.
3. Вариант размещения. Может быть, как напольного, так и настенного исполнения.
4. Цена изделия. У разных производителей подобных систем — разная цена.

Выбор

Первое, что нужно учесть при выборе бесперебойника:

• Мощность циркуляционного насоса.
• Класс его энергопотребления.
• Время, на которое отключают свет.

Для чего нужно знать класс энергопотребления. Предположим, мы имеем насос 45 Вт. В момент запуска происходит скачок мощности, т.е. он потребит больше Вт

Важно, чтобы он не превысил мощность ИБП. Если насос у вас класса А, частотный преобразователь снижает пусковой момент до 1,5 от обычной мощности

Тогда максимальный показатель мощности будет равен 45х1,5=67 Вт.

Если вы не знаете класса энергопотребления насоса, лучше подстраховаться и взять коэффициент 6. Тогда расчёт будет выглядеть так: 45х6=270 Вт.

Время работы ИБП будет зависеть от количества и ёмкости батарей. Однако увеличивать число батарей не дёшево и не все бесперебойники позволяют использовать дополнительные батарейные блоки.

ИБП со встроенными батареями используют большей частью для смягчения скачков напряжения – превращения пилообразной их формы в ровную синусоиду. Обеспечить работу котла, в случае выключения, они могут лишь на 20 минут.

Другой вариант – ИБП с зарядным устройством, к которому можно подсоединять внешние аккумуляторы.

Время автономной работы рассчитывается так:

(Ёмкость аккумулятора) х (на напряжение в цепи) : ( полную мощность в ВА)

Примечание: Чтобы перевести суммарную мощность из Вт в ВА, её нужно разделить на 0,7.

8-12 часов автономной работы – хороший показатель для ИБП. А для аккумуляторов оптимальная ёмкость – 100А/ч.

Схема работы ИБП по технологии Offline

Линейно-интерактивный, или Он-лайн ИБП выбрать?

Если котёл газовый или на дизеле, лучше подойдут Он-Лайн приборы. Можно использовать и Линейно-интерактивные, но дополнительно установив к нему стабилизатор напряжения.

Для котлов на твёрдом топливе можно выбрать более дешёвый линейно-интерактивный ИБП.

Ошибки, которые часто допускают, выбирая ИБП:

• Время автономной работы определяется не мощностью прибора, а ёмкостью аккумуляторов.
• Если в маркировке стоит индекс LT – это означает, что ИБП идёт с внешними батареями, которые не входят в стоимость агрегата. Их нужно купить дополнительно – без них прибор работать не будет.
• Цифры, которые указаны в модели – это не Вт, а ВА.
• Воздержитесь от покупки ИБП сомнительных производителей.

Производители, зарекомендовавшие себя, как надёжные – Fiamm, Leoch, Delta, AQQU,CSB, Inel.

Газовое отопление остается популярным по причине низкой стоимости топлива. Однако установка дымохода для газового котла требует знаний и определенного опыта, так как требования к монтажу очень строгие из-за повышенного риска взрывоопасности. Читайте о том, какие виды дымоходов существуют и как их установить. О том, что такое парокапельные обогреватели и где их применяют, читайте в этой статье.

Примерные цены

На рынке ИБП представлены различные модели на все виды кошельков. Линейно-Интерактивный ИБП для отопления можно купить за 5800 – 9400руб.

Модель Он-Лайн серии будет стоить от 12300 руб. есть агрегаты за 20, 33, 75 и за 100 тыс.руб.

Как уже говорилось, аккумуляторы не входят в комплект ИБП – их нужно покупать отдельно.

В зависимости от модели и ёмкости, один АКБ можно приобрести за 2300-11000 руб.

Покупка и установка ИБП может показаться излишней тратой времени и средств. Однако есть вероятность лишиться дорогостоящего оборудования и остаться в холодное время года без отопления. И если взвесить все «за» и «против», затраты бесперебойник уже не кажутся так велики.

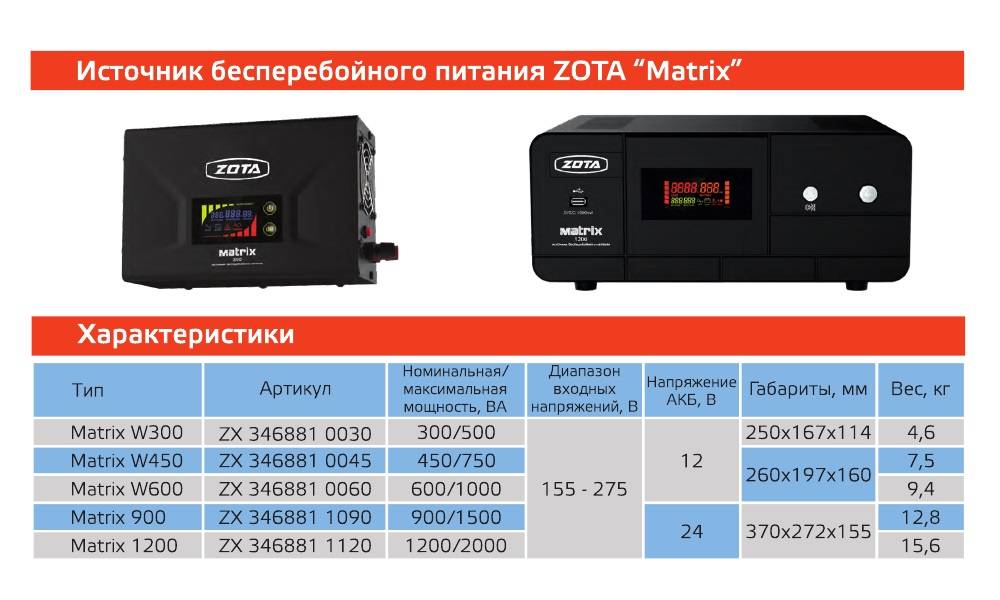

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.

Принцип действия и конструкция ИБП

Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.

Состоит бесперебойник из следующих основных узлов:

• силовая коммутирующая система (байпас);
• зарядное устройство;
• преобразователь постоянного тока в переменный;
• управляющий орган;
• аккумулятор.

Внутренние компоненты

Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.

Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.

Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.

Принципиальная схема

В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:

• резервные;
• интерактивные;
• двойного преобразования.

Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?

 Резервные

Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.

Внешний вид компьютерного ибп

Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.

Для осветительных и обогревательных приборов форма сигнала не имеет значения.

Линейно-интерактивные

Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.

При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.

Схема интерактивного ибп

Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.

Инверторные

Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.

Внешний вид инверторного ибп

Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
