Индукционный котел отопления: все про принцип работы + 2 варианта устройства своими руками

Принцип работы

Такие агрегаты имеют сходство с ТЭНами. Они преобразуют электроэнергию в тепло.

Благодаря конструкции электрического индукционного котла отопления, нагрев теплоносителя происходит значительно быстрее.

Для его обустройства не придется переоборудовать систему отопления здания.

Видео-урок:

Самой простой конструкцией генератора теплоты, собранного на принципе индукции, является электрический индуктор, состоящий из первичной и вторичной обмотки:

• Первичная обмотка преобразует электрическую энергию в вихревые токи, которые перенаправляют созданное ими электромагнитное поле на вторичную обмотку;
• В роли вторичной обмотки выступает металлическая труба отопления.

Работает индукционный электрический котел по принципу трансформатора, труба с водой, проходящая внутри катушки сильно нагревается, но тепло, за счет циркуляции воды, отводится в систему отопления, поэтому перегрев исключен.

Процесс отопления жилья представляется одним из самых главных для любого человека

При постройке дома, капитальном ремонте, обновлении трубопровода очень важно точно определиться с источником обогрева. Если домовладелец проживает в газифицированном районе, то лишних вопросов с выбором отопительного котла не будет

Газовый прибор – оптимальное решение, доступное по качественному уровню и стоимости.

Сборка индукционного нагревателя

Работы по изготовлению нагревателя производятся в несколько этапов:

1. Порезать проволоку из нержавейки на части длиной примерно 5-7 мм. На дно трубы из пластика поместить металлическую сетку и наполнить все свободное пространство внутри нарезанными кусочками проволоки. Затем закрыть трубу с той и другой стороны.
2. Далее нужно сделать индукционную катушку. Для этого подготовленную трубу аккуратно и с равными промежутками обмотать медной проволокой. Должно получиться не менее 90-100 витков проволоки.
3. Подготовленное устройство можно встроить в любом месте системы отопления. Устройство подключается к инвертору внешней обмоткой из медной проволоки. Для прокачки воды встраивается циркулирующий насос. Обязательно нужно произвести работы по электроизоляции устройства. Не стоит забывать и о тепловой изоляции нагревателя специальным материалом. Без теплоизоляции КПД системы будет значительно ниже.

Себестоимость самодельного индукционного котла довольно небольшая. Но все же для его изготовления необходим опыт подобных работ, а также хотя бы небольшие технические знания в данной области. Если же все работы проводятся аккуратно и в соответствии с рекомендациями, такое устройство будет работать бесперебойно, с неплохой отдачей тепла. Возможно, что оно получится несколько неказистым на вид, но от этого нагреватель не станет функционировать хуже.

Отсутствие нагревательного элемента

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Обмотка

Для изолирования катушки индуктивности, нагревающейся от термопластичного полипропилена при подаче электропитания, обшивочную часть советуется обклеить текстолитовыми полосками.

Самым простым способом приклеивания является силиконовый герметик, он обладает необходимой адгезией к пластиковым сооружениям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушку же нужно намотать эмалированным шнуром из меди, который имеет диаметр 1.5 мм и сечение 2.25 кв. мм. Вся длинна обмотки должна достигать 10-15 м. Витки накладываются с маленьким постоянным зазором.

Очень важно: наиболее пригодным вариантом герметика считаются от надежных производителей «Момент, Ceresit и т. д.». Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы

Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы.

Изготовление и монтаж

Изготовить и установить индукционный агрегат можно своими руками. Рассмотрим подробнее, как это сделать.

Для начала надо запастись:

• всеми необходимыми для работы инструментами;
• катанкой либо стальной проволокой, имеющей диаметр до 7 мм;
• медной проволокой;
• пластиковой трубой с толстыми стенками;
• сеткой из металла;
• сварочным аппаратом (инвертор).

Чтобы изготовить корпусную часть для агрегата, необходимо купить трубку из пластика с плотными стенками и внутренним диаметром, составляющим 5 мм. Подобная деталь будет выступать и в качестве основания индукционной катушки, и в роли участка теплопровода. Необходимо опираться на схему отопительной системы. Расположите ее перед глазами, чтобы было удобнее собирать агрегат.

В электромагнитном поле должны прогреваться куски из стальной проволоки. Их следует подрезать по длине в 5-7 см. Что касается их диаметра, он не должен быть больше 7 мм. Кроме того, вам будут нужные особые переходники – они будут служить в качестве соединения самого котла с трубами. С одной стороны внутри будет находиться холодный тепловой носитель, а с другой – выводиться теплым благодаря индукции. Подрезанные элементы проволоки нужно разместить во внутренней части трубы

Далее аппарат очень важно хорошенько закрепить из 2 сторон

Чтобы самому изготовить катушку индукции, которая станет основной деталью нагревателя, нужно приготовить медную эмалированную проволоку. На корпус из пластика надо намотать около 100 витков. Учтите, что между разными участками необходимо оставлять равное расстояние. После сборки индуктора можно приступать к его непосредственному подключению к самой системе. Монтировать подобный котел допустимо на любом участке прохождения трубопровода.

Катушку необходимо подключить к высокочастотному инвертору

При этом очень важно помнить, что подобное оборудование запрещено запускать, если внутри него находится недостаточно теплоносителя, поскольку корпус из пластика может расплавиться под действием высоких температурных значений

Рассмотрим основные правила монтажа таких отопительных устройств:

Систему нужно устанавливать на расстоянии в 30 см от стен и 80 см от пола/потолка

Придерживаться этого правила важно, чтобы обеспечить безопасное функционирование котла. Устанавливать такие системы разрешено только в закрытой отопительной сети

В таких условиях будет осуществляться принудительная циркуляция теплового носителя. За водным патрубком специалисты советуют фиксировать манометр, подрывной клапан, а также автоматическое устройство для воздухоотвода. Самодельный индукционный аппарат допустимо устанавливать в системах с разводкой из пластиковых/полипропиленовых труб.

Плюсы и минусы индукционных котлов

Индукционные котлы обладают рядом безусловных преимуществ перед обычными котлами на ТЭНах:

• Стабильные показатели КПД до 99% практически весь срок эксплуатации.
• Отсутствие нагревающихся элементов, что значительно продлевает срок применения устройства.
• Отсутствие двигающихся элементов, что полностью исключает механический износ и необходимость замены комплектующих.
• Отсутствие разъемных внутренних соединений не дает возможность возникновения течи.
• Полная доступность работы даже при постоянном токе либо низком напряжении в сети.
• Очень быстрый нагрев до нужной температуры теплоносителя (5 – 7 мин).
• Достаточно высокая степень электро- и пожаробезопасности, соответствующая классу II за счет использования сердечника, не связанного напрямую с индуктором.
• Отсутствие необходимости установки дымохода и предоставления под котел отдельно расположенного помещения. Для установки данной системы нет потребности в привлечении высококвалифицированных специалистов.
• Нормативный срок эксплуатации прибора до 25 лет и даже более. Он напрямую зависит от герметичности запаянного внешнего шва и от большой толщины металлических труб для сердечника. Ему не нужны никакие профилактические работы в течение всего срока эксплуатации.
• Котел может использовать все доступные жидкие теплоносители: масло, вода, антифриз, этиленгликоль без какой-либо предварительной подготовки.
• Менять отработку теплоносителя можно всего один раз в 10 лет.
• Хорошая защита от перегрева и различных аварий, бесшумность в ходе работы.
• На котлах установлены электронные автоматизированные системы управления.
• Внутри контура отсутствует накипь.
• Возможность подключения котла к любым отопительным системам закрытого типа.
• Минимально возможный прогрев теплоносителя – 35°С.

Но у индукционных котлов есть недостатки, как перед другими отопительными приборами, так и по индивидуальным специфическим параметрам.

• Такие котлы можно подключить только к закрытому контуру отопления, очень часто с принудительной циркуляцией теплоносителя
• Достаточно большой вес котла при довольно небольших размерах. Вес котла мощностью 2,5 кВт составляет не менее 23 кг при полной высоте 45 см и диаметре 12 см.
• Большая, чем у других котлов цена, которая обусловлена наличием дорогостоящей детали – инвертора.
• Генерируемые на расстояние в несколько метров от котла радиопомехи в длинноволновом, средневолновом и даже УКВ-диапазоне. Они не оказывают воздействия на человеческий организм, но их хорошо чувствуют домашние животные и электронная аппаратура.

Самостоятельный монтаж

Систему инверторного отопления несложно собрать самостоятельно, используя существующий или спроектировав новый контур. Это даст возможность избежать основного недостатка таких котлов – их дороговизны. Если работы проводить поэтапно, можно получить эффективное отопление по доступной цене.

1. Необходимо проанализировать место установки и спроектировать конфигурацию и расположение элементов системы.
2. В случае необходимости заменить проводку в доме, чтобы она могла выдерживать повышенные нагрузки.
3. Производится монтаж инвертора, который подключается к аккумулятору и котлу.
4. На входе в котел устанавливается циркуляционный насос.
5. Если монтируется новая система, делается разводка труб и навеска радиаторов.
6. Проводится тестирование работоспособности системы.

Если пробный пуск прошел без срывов, система готова к работе. В конструкции можно использовать инверторы, применяемые в сварочных аппаратах, что значительно упростит монтаж оборудования.

Немного теории

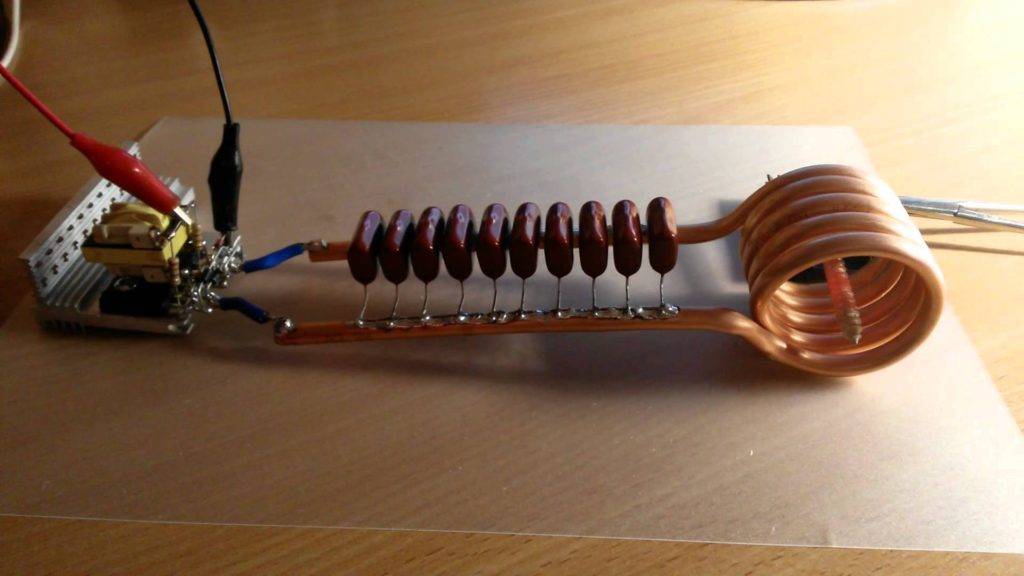

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Особенности и предостережения

Поскольку индукционные нагреватели со сварочным инвертором, сделанные своими руками, не могут самостоятельно управлять температурой воды, то в первозданном виде они являются источником повышенной опасности. Поэтому устройство требует доработки, а именно — добавлением устройств контроля и автоматики. Для начала на выходе из трубы надо установить стандартную группу безопасности, включающую в себя манометр, воздухоотводчик и предохранительный клапан.

Чтобы избежать перегрева, следует снабдить нагреватель устройством аварийного отключения, управляемым от термостата. Если у вас имеются хорошие навыки в области сборки электрических схем, для управления нагревом вы можете задействовать терморегулятор с датчиком температуры воды и реле, размыкающим цепь при достижении установленной температуры теплоносителя.

Минус данной конструкции заключается в ее малой эффективности, да и надежность аппарата под вопросом. Дело в том, что в заводских котлах вода проходит через теплообменник свободно, а у нас на ее пути возникает препятствие в виде кусков катанки. Они перекрывают все сечение трубы и создают высокое гидравлическое сопротивление. Да и в случае нештатной ситуации авария чревата разрывом пластика и возможным коротким замыканием из-за потока горячей воды.

Надо сказать, что переделка сварочного инвертора в индукционный нагреватель нецелесообразна еще и потому, что тепловая мощность устройства будет ограничена максимальной электрической мощностью инвертора. Обычно имеющегося в доме аппарата хватит на обогрев комнаты площадью 25—30 м2 в лучшем случае, да и чем вы станете выполнять сварочные работы все это время? По сути, такой нагреватель использовать можно, но только в исключительных случаях как способ временного отопления.

Конструкция и принцип работы

Электрокотлы имеют довольно простую конструкцию. Все устройства оборудованы нагревательным элементом и ёмкостью для проводника тепла. По типу нагревательного элемента электрокотлы разделяются на:

• устройства с тэнами (трубчатыми нагревателями);
• индукционные котлы;
• приборы с электродными нагревателями.

Электрокотлы классифицируются на 3 вида
Читать подробнее: индукционный котел отопления своими руками.

Передвигаться теплоноситель по системе может в принудительном порядке с помощью установки дополнительного оборудования (насосов). Также для этой цели могут использоваться элементарные законы физики и сила земной гравитации. При автоматической циркуляции насос устанавливается на входе обратки.

Устройство с тепловым электронагревателем

Такие устройства считаются самыми популярными благодаря простой конструкции и небольшой стоимости. ТЭН (нагревательный элемент) устанавливается в ёмкость, где и прогревается проводник тепла до нужной температуры. При прохождении тока по спирали тэна она нагревается до высокой температуры, благодаря чему и происходит нагрев жидкости.

Нагревательный элемент защищён от перегревания, так как вода постоянно циркулирует и охлаждает его. Чтобы поддерживать постоянный уровень температуры проводника тепла, устанавливается термостат, который отключает тэн в случае превышения установленной температуры. Включается аппарат снова, когда показатели будут уменьшены до минимальных.

Электрический котёл для отопления своими руками сделать несложно, если сравнивать его изготовление с другими видами отопительного оборудования. Он не будет обладать достоинствами покупных аналогов, но всё же возложенную на него функцию выполнит.

Для самостоятельного изготовления устройства понадобятся только нагревательные трубчатые элементы и ёмкость. Но идеальным такой котёл считать не стоит, поскольку его КПД будет ниже 80%. Многое зависит и от качества тэнов, на которых образуется накипь из-за растворённых в воде солей. Зачастую она приводит к выходу оборудования из строя из-за перегрева. Как показывает практика, накипь слоем 1 мм снижает КПД на 10-15%. Но даже учитывая это, электрические конструкции для нагрева помещений пользуются большой популярностью.

КПД такого устройства будет далек от 100%

Индукционные аппараты

Такие устройства, в отличие от тэновых моделей, имеют КПД, приближённый к 100%. К тому же они долговечны. Срок их службы составляет около 25-35 лет, при этом дополнительно они могут выполнять функцию бойлера, нагревая воду. Благодаря преобразованию энергии практически без потерь котлы индукционного типа имеют самую высокую энергоэффективность.

Тем не менее такой тип оборудования не стал популярным у домашних мастеров, поскольку индукционный самодельный электрокотел для отопления дома сделать очень сложно. Связано это с необходимостью использования электронных преобразователей напряжения.

Конструкция такого устройства состоит из катушки (индуктора), которая установлена на металлический сердечник. Последний представляет собой змеевик из труб, по которым движется теплоноситель.

Индукционный котёл отличается от тэновых устройств тем, что площадь соприкосновения воды или антифриза с нагревательным элементом у него в несколько раз выше. Поэтому и КПД индукционных агрегатов равняется 99-100%. Накипи в них образуется в несколько раз меньше, поскольку создаются микровибрации, которые предотвращают такой процесс. Электрокотлы также имеют защиту от перегревания элекроэлемента, так как вода постоянно циркулирует.

Электродный агрегат

Конструкция на электродной основе чем-то напоминает «армейский» кипятильник. Она состоит из двух лезвий, между которыми есть зазор в 1-2 мм. В качестве теплоносителя используется вода с растворённой солью.

Электродный котёл включает в себя отрезок металлической трубы. Внутри расположен электрод, который закрыт с помощью втулок. Обязательно должно быть хорошее заземление с трубой, которое соединяют с корпусом котла.

Такой котёл имеет простую конструкцию

При подготовке теплопроводника необходимо правильно рассчитать количество соли, так как от этого показателя будет зависеть сила тока в цепи, то есть мощность устройства. Для корректировки температуры используют термостат. Также прибор оснащён автоматической системой отключения.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

• Нержавеющей проволокой диаметром 5-7 мм;
• Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
• Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
• Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
• Двумя переходниками для соединения котла с отопительной магистралью;
• Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

• Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
• Два плоских кольца для заделки торцов;
• Сварочный инвертор;
• Трансформатор трехфазный;
• Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

• При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
• Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
• На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

• самый высокий КПД среди всех электрокотлов;
• неизменность энергетических характеристик;
• минимальные требования к теплоносителю;
• повышенная надежность;
• рекордно долгий срок службы;
• способность работать автономно;
• простой монтаж без системы вентиляции;
• автоматическая система управления;
• нет нужды в доставке и хранении топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Индукционный котел отопления своими руками

Для сборки такого нагревателя нам понадобится сварочный инвертор, генерирующий сварочный ток силой не менее 15 Ампер, высокочастотного типа, с плавной регулировкой силы тока. Именно этот прибор будет источником переменного электрического тока высокой частоты, питающего индуктор.

Отопительный индукционный котел своими руками

В роли индуктора выступит витая медная «пружина» намотанная на корпус сердечника. Причем контакты проволоки нужно соединить с клеммами инвертора, избегая спаек и скруток. То есть, отрезок проволоки, используемый для формирования сердечника должен иметь достаточную длину. Количество витков обычно равно 50, а диаметр проволоки, как правило, равен 3 миллиметрам.

В роли сердечника выступает обычная полимерная труба, изготовленная из сшитого полиэтилена или полипропилена – эти сорта пластмасс выдерживают максимально высокую температуру. Пропускной диаметр трубы-сердечника должен равняться 50 миллиметрам, а толщина стенок не может быт меньше 2,5-3 миллиметров. Тогда этот сердечник можно использовать в роли калибра, на который навивают медную проволоку, формируя индуктор.

Нагревательным элементом такого котла будет наполнитель полимерного сердечника – рубленые отрезки нержавеющей проволоки диаметром 7 миллиметров. Причем длина отрезком не может быть менее 5 сантиметров.

Сборка котла: обзор процесса

Сам процесс сборки всех этих компонентов в единую систему выгладит следующим образом:

Индукционный нагрев теплоносителя

• Вначале вы берете отрезок полимерной трубы, фиксируете его и наматываете поверх будущего сердечника 50 витков 3-миллиметровой медной проволоки.
• Далее вы обрезаете торцы сердечника, оставляя по 7-10 сантиметров от края проволоки на отводы.
• На следующем этапе вы монтируете на нижнем отводе уголок. Причем боковое ответвление этого фитинга будет использовано в роли патрубка для обратки разводки системы отопления. Причем на сгоне обратки нужно установить шаровой вентиль, перекрыв который можно демонтировать сердечник из разводки, без слива теплоносителя.
• После установки нижнего фитинга вы заполняете сердечник рубленой проволокой, стараясь уложить ее максимально плотно. Ведь в роли водонагревателя выступает именно проволока.
• Далее вы монтирует на верхнем патрубке тройник. Этот фитинг используют для отвода разогретого теплоносителя в напорный контур разводки. Причем отвод можно реализовать и по верхнему, и по боковому ответвлению, используя свободный патрубок тройника под монтаж предохранительного клапана. И, разумеется, подключение тройника к напорной ветви разводки реализуется посредством шарового вентиля.
• После этого можно смонтировать всю конструкцию в корпусе – металлическом или полимерном шкафу, установив в его нижней части сварочный инвертер. Причем для доступа к панели управления инвертором в корпусе шкафа вырезают особое окно.
• В финале нужно прикрепить проволоку на клеммы инвертора и залить воду в сердечник.

Безопасность котла: общие рекомендации

Такой котел будет работать не хуже заводского. Но помимо производительности фабричный вариант хорош еще и совей безопасностью.

Поэтому, изготавливая индукционный котел своими руками, нужно руководствоваться еще и следующими правилами, повышающими общий уровень безопасности в системе отопления:

Вихревой индукционный нагреватель «ВИН»

• Во-первых, в верхний тройник стоит врезать предохранительный клапан, стравливающий лишнее давление. Иначе, при выходе из строй циркуляционного насоса, сердечник котла попросту лопнет под давлением пара.
• Во-вторых, инвертер включается в сеть только через УЗО – устройство защитного отключения, срабатывающее в критических ситуациях.
• В-третьих, котел, а точнее сварочный инвертер, нужно заземлить, выводя кабель на особый металлический контур, смонтированный в грунте за стенами сооружения.
• В-пятых, индукционный котел – это источник очень сильного электромагнитного поля, поэтому такую установку нужно держать подальше от жилых помещений и вольеров с домашними животными.

Руководствуйтесь этими рекомендациями и ваши индукционные котлы будут служить вам не хуже заводских изделий!

https://youtube.com/watch?v=F6yIXht5gks

Обогреватель из индукционной плитки

Индукционная плита

Зная этот принцип можно за пару часов соорудить полноценный обогреватель, который будет не только эффективным, но и экономным. Используя его можно сэкономить около 50% электроэнергии, если сравнивать с аналогичным калорифером, работающем на ТЭНах.

Что понадобится для изготовления

Вариант индукционного нагревателя

Для изготовления понадобится:

Индукционная плитка мощностью 1,2 кВт

Плитка подойдёт самая дешевая, без встроенных программ для приготовления пищи. Стоимость около 1,2 тыс.рублей.

Гофрированный стальной шланг длиной около 2 метров

Продаётся в строительных магазинах, в отделе сантехника. Стоимость около 500 рублей.

• Два фитинга для соединения шланга
• Алюминиевый радиатор

Количество секций подбирается под отапливаемую площадь. Примерный расчет 1кВт на 10 м².

Кусок медной трубки, около 20 см

Делаем котёл отопления

Обязательно нужно закольцевать спираль, иначе она не будет нагреваться

Котёл отопления – ёмкость, где будет происходить нагрев теплоносителя, т.е. воды. Для его изготовления из гофрированного металлического шланга формируем спираль, как показано на рис.2. Для этого понадобится около 1 метра. Формировать спираль нужно таким образом, чтобы оставшихся концов шланга хватало для подключения к алюминиевому радиатору.

Полученную спираль нужно закольцевать, т.е. соединить окончание спирали с её центром при помощи медного отрезка трубки (см. рис.2). Это нужно для того, чтобы индукционная плитка распознавала котёл и нагревала его.

Можно сделать котёл и другой формы. Например, как показано на фото ниже.

Эта вариация тоже закольцована, соединена при помощи олова

Подсоединяем котел к радиатору

Верх – подача, низ – обратка, — система самотёка

При помощи фитингов подсоединяем оба конца к радиатору. Схема развязки вверх-низ, односторонняя.

Подключение к плитке и проверка работоспособности

Проверяем работоспособность на полной мощности

Теперь заливаем в систему теплоноситель. Откручиваем верхнюю гайку радиатора и наполняем его водой. Немного оставляем пустого пространства, которое нужно для расширения воды.

Помещаем спираль-котёл на индукционную плитку. И проверяем работоспособность системы. Если всё сделано правильно, то радиатор нагреется до 60 градусов в течение 5 минут.

Более компактное положение

Чтобы плитка не занимала место, её можно прикрепить к стене, т.е. вертикально.

Приборы управления и контроля

Параллельный тумблер

Для того чтобы организовать автоматическое управление индукционным отоплением без лишних затрат нужно включение плиты сделать механическим. Для этого разбираем плиту, и на плате находим клеммы включения и припаиваем к ним параллельный тумблер. Это нужно для того, чтобы плита начинала работать при подключении к электросети сразу же.

Теперь можно подключить различные регулировочные датчики. Например, датчик температуры.

Датчик температуры

Также можно настроить включение отопления по таймеру. С этой задачей справится обычный механический таймер, — минимальное значение 15 минут.

Бюджетный таймер включения
