Инструкции по изготовлению индукционного нагревателя для отопления дома и нагрева металла из сварочного инвертора

Что понадобится

Для создания нагревателя металла своими руками, помимо рабочих инструментов также следует озаботиться подготовкой целого ряда вещей, приобрести которые следует отдельно:

Обратите внимание!

• Усилитель звука своими руками: подбор материалов и инструментов для изготовления в домашних условиях + пошаговая инструкция по созданию и сборке своими руками

• Ветрогенератор своими руками: пошаговая инструкция изготовления устройства в домашних условиях, выбор материалов и типа конструкции

• Инкубатор своими руками: поэтапный мастер-класс по постройке своими руками, выбор строительных материалов и типа конструкции

Восьмисот миллиметровый отрезок медной трубы, с диаметром в 8-10 мм. С помощью медной проволоки в дальнейшем изготавливается индукционная катушка, излучающая магнитное поле, которое, впоследствии, нагревает металлическую емкость.

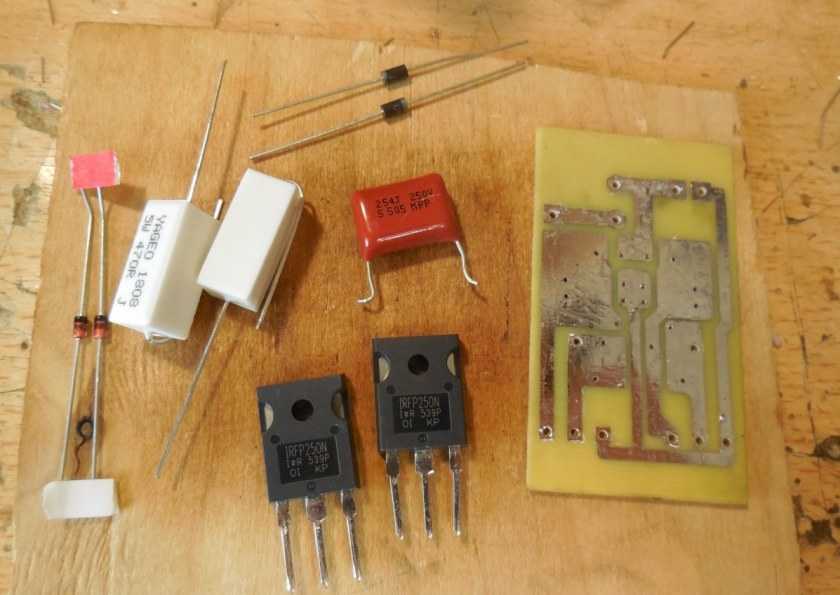

Высокомощные силовые транзисторы, приобретение которых станет основной тратой для всех желающих собрать индукционную плиту

Обратите внимание на то, что схема создания частотного генератора предусматривает наличие сразу двух силовых транзисторов

В качестве основного материала, предназначенного для создания колебательного контура, используется обыкновенный керамический конденсатор с характеристиками 0,1мФ и 1600В.

Диоды, применяемые в качестве рабочих элементов, согласно схеме, должны обладать высокой скоростью срабатывания. Индукционная печь своими руками, схема изготовления которой расположена в руководстве, является требовательным устройством на высокоскоростных диодах.

Обратите внимание!

• Циклон своими руками: способы сборки устройства в домашних условиях, подготовка материалов и инструментов + пошаговая инструкция

• Сабвуфер своими руками: типы устройств, функции, способы сборки и установки в домашних условиях + пошаговая инструкция и схемы для начинающих

• Блютуз колонка своими руками — пошаговый мастер-класс изготовления и установки своими руками, необходимые материалы и инструменты

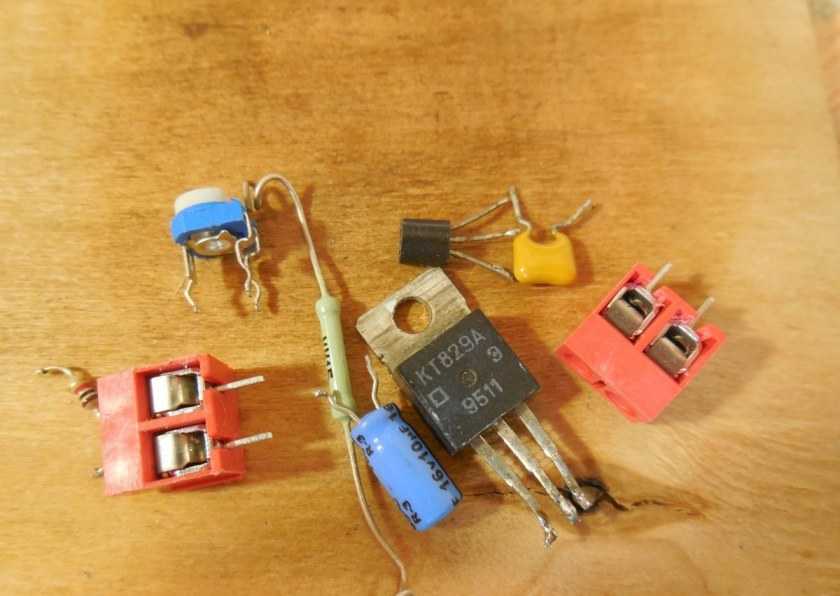

Резисторы: пара штук на 10кОм и 0,25Вт, и еще пара 440Ом и 2Вт. Также следует приобрести стабилитроны с характеристикой рабочего напряжения в 2Вт.

В качестве основного элемента питания используется стандартный блок на 500 ватт. Характеристика рабочего напряжения блока питания должна колебаться в промежутке от двенадцати до сорока ватт.

Используя все вышеприведенные материалы инструменты можно с легкостью собрать индуктор своими руками, схема которого рассматривается в статье.

Типы установок, методы сварки и виды швов

— Автоматические промышленные ТВЧ линии с группированием и автоматической подачей групп продукции в зону сварки, для задач выполняемых в различных сферах производства.

— Однопостовые станки ТВЧ (для работы одного оператора) и аппараты для малого и среднего бизнеса, т.к. имеют малые габариты и производительность.

— Двухпостовые установки ТВЧ (для одновременной работы двух операторов), с подвижными столами, применяются на небольших фабриках или для мелких серий на крупных предприятиях, средней производительности.

— Карусельные ТВЧ станки, с поворотным револьверным столом и механизмом позиционирования для повышения производительности, в т.ч. трехпостовые, четырехпостовые и шестипостовые.

— Станок — резак ТВЧ (слайдер ТВЧ) используется для резки картона и сварки полимерных материалов и синтетической кожи.

— Специализированные станки ТВЧ для изготовления узкоспециализированных специализированных изделий как тубусы или пакеты для хранения крови. С функцией непрерывной реверсивной (вперед — назад) сваркой.

— Передвижные станки ТВЧ позволяют оптимально использовать производственное помещение и удобны в работе, за счёт рабочих столов длиной от 2 до 12 метров.

— Модифицированные ТВЧ установки, оборудованные освещением, лазерным позиционером, крепежом для крепления эскизов и других модификаций для конкретных, в т.ч. нестандартных задач.

— Генераторы — установки ТВЧ индукционного нагрева, для термообработки металлических частей.

Методы сварки-соединения, используемые в работе ТВЧ установок

Точечный метод – применяется в случаях сварки точкам, а также при подготовке свариваемого материала к сварке непрерывным или шаговым швом.

Прессовый метод – сварка элементов изделия осуществляется за один рабочий цикл..При этом форма и размеры шва заданы электродом ТВЧ, который одновременно является пресс-формой и теплоотводом от шва для его быстрой полимеризации.

Шаговый метод — материалы соединяются швами с определенным шагом. Для получения непрерывного шва осуществляется шаговая подача свариваемых пленок или тканей, в момент подъема электрода. После завершения цикла сварки просходит подьем электрода, сдвиг свариваемых материалов, опускание электрода, сварка и новый цикл.

Непрерывный метод – применяется для соединения изделий, пленок и тканей непрерывным швом. Обычно это осуществляется роликовым механизмом имеющим регулировки скорости и давления. Ролики имеют форму необходимую для формирования шва. Как правило, этот метод используется при работе с тонкими синтетическими тканями и пленками.

Виды сварочых швов ТВЧ: — в нахлест — А, — в стык — Б, — в ус — В, — в тавр — Г

Направить запросРаспечатать

Внимание!

Обращайтесь к специалистам , в случае если Вы не нашли на нашем сайте необходимое оборудование или у Вас возникли вопросы. Специалист предоставит необходимую информацию и поможет определиться с выбором оборудования с учетом Ваших индивидуальных потребностей.

Важные рекомендации по сборке

Котлы этого типа просты в сборке, установке и дальнейшей эксплуатации. Существуют правила, которые помогут без труда оборудовать в доме индукционное отопление своими руками:

• схемы и чертежи обязательно используются во время работы, только так можно получить котлы, которые будут функционировать качественно и бесперебойно;
• самодельными агрегатами можно пользоваться только в закрытых системах обогрева, когда циркуляция воздуха действует за счет работы насоса;
• разводка отопительной системы, работающая в комплексе с прибором, изготавливается исключительно из пластиковой или пропиленовой трубы;
• чтобы предотвратить возможные неприятности, необходимо правильно установить нагреватель (он должен находиться на расстоянии 30 сантиметров от стенок и 80 сантиметров от поверхности пола и потолка).

Кроме этого, требуется оборудовать патрубок специальным подрывным клапаном, с помощью которого можно будет всегда удалить лишний воздух из отопительной системы, нормализовать давление и обеспечить оптимальные условия для работы.

Сварка ТВЧ. Сварка токами высокой частоты. Высокочастотная сварка. | мтомд.инфо

При сварке токами высокой частоты (ТВЧ) изделие перед сварочным узлом формируется в виде заготовки с V-образной щелью между свариваемыми кромками. К кромкам индуктором (рисунок, позиция а) или с помощью вращающегося контактного ролика (рисунок, позиция б) подводится ток высокой частоты таким образом, чтобы он проходил от одной кромки к другой через место их схождения.

Вследствие поверхностного эффекта и эффекта близости, который по мере сближения кромок усиливается, достигается высокая концентрация тока в месте схождения кромок, и они разогреваются. Нагретые кромки обжимаются валками и свариваются.

Высокочастотная сварка

Качество сварного соединения и расход электроэнергии обусловлены особенностями протекания тока высокой частоты по проводникам.

Схема высокочастотной сварки труб

а — индукционный; б — контактный способы подвода тока

1 — индуктор; 2 и 3 — контакты; 4 — ферритовый стержень; 5 — сжимающие ролики; 6 — труба; 7 — направляющий ролик

При протекании тока по проводнику проявляется поверхностный эффект, заключающийся в неравномерном распределении переменного тока по сечению проводника: у наружной поверхности проводника наблюдается наибольшая плотность тока. При высокой частоте ток проходит лишь по тонкому поверхностному слою проводника. Вследствие поверхностного эффекта существенно увеличивается активное сопротивление проводников и выделяющаяся энергия концентрируется в поверхностных слоях нагреваемого изделия.

При протекании переменного тока в системе проводников, расположенных таким образом, что каждый из них находится не только в собственном переменном магнитном поле, но и в поле других проводников, проявляется эффект близости: ток по периметру проводников располагается так, что его плотность в близлежащих точках проводников максимальная, а в наиболее удаленных — минимальная. Чем меньше расстояние между осями проводников и чем больше радиус сечения проводника, тем сильнее проявляется эффект близости.

www.mtomd.info

Этапы сборки нагревателя

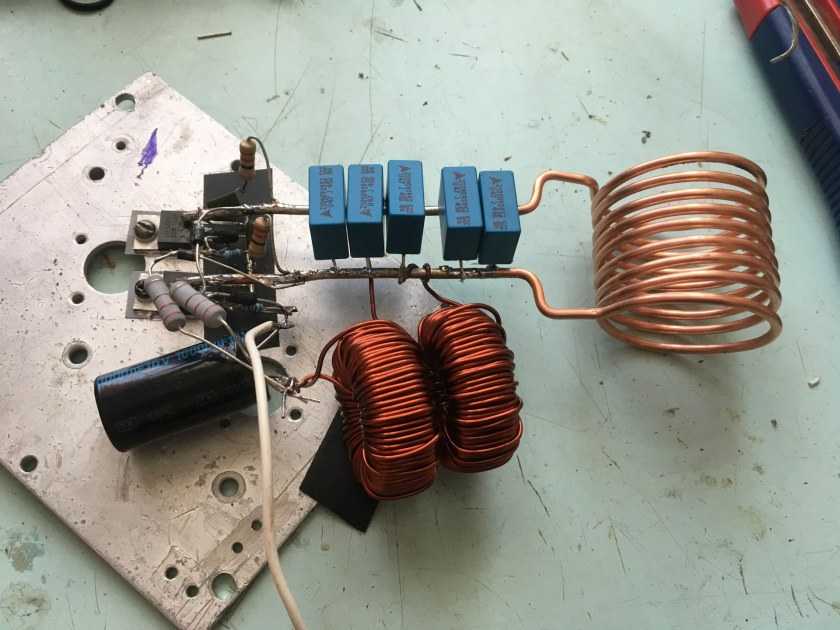

Изготовить простейший индукционный нагреватель металла своими руками не составит особого труда. Для такой работы потребуются следующие инструменты:

1. Радиоэлементы.
2. Мини-дрель.
3. Текстолитовые платы.
4. Паяльник и припой.
5. Химические реагенты для пайки.
6. Термопаста.

Из используемых компонентов самыми дорогими являются мощные силовые транзисторы, которых необходимо установить по меньшей мере два. Для такой работы подойдут IRFP 150, IRFP260 или IRFP460.

Изготовить колебательный контур водонагревателя можно при помощи керамических конденсаторов напряжением в 1600 Вольт и ёмкостью 0,1 mF. Для образования в катушке переменного тока с высокой мощностью потребуется использовать не менее 7 таких конденсаторов на 12 В.

В процессе работы полевые транзисторы могут сильно нагреваться. Без использования качественных алюминиевых радиаторов они расплавятся буквально через несколько секунд после подачи напряжения на трансформатор. Теплоотводы и радиаторы ставят на транзисторы через термопасту, в противном случае эффективность охлаждения будет не слишком высока.

Также потребуется приобрести два резистора емкостью 10 кОм и мощностью приблизительно 0,25 Вт, один резистор мощностью 2 Ватт ёмкостью 440 Ом. Понадобится использовать два стабилитрона с напряжением в 15 Вольт. Оптимальная их мощность — не меньше 2 Ватт. К силовым проводам, которые подводят напряжение к катушке, устанавливают стандартный дроссель.

https://youtube.com/watch?v=jKv1uLAqJKU

Электроснабжение нагревателя выполняется за счет блока питания с напряжением 12-40 Вольт и мощностью не более 500 Вт. Можно использовать автомобильные аккумуляторы или блок питания от старого компьютера.

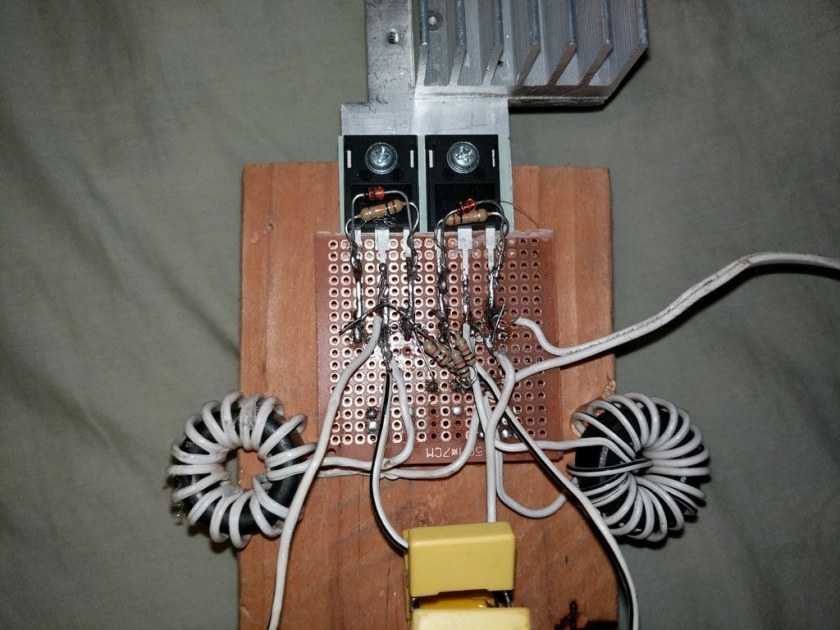

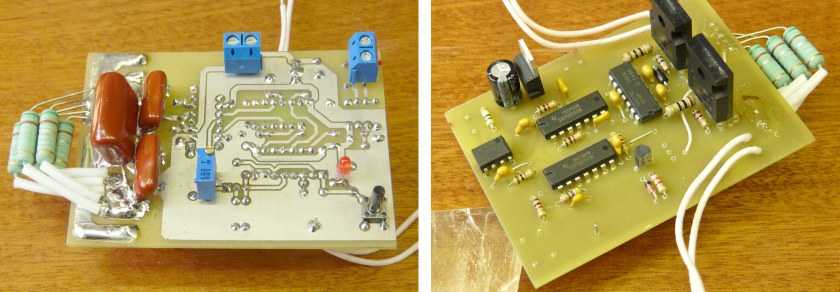

Печатную плату изготавливают по схеме, которая позволяет реализовать преобразование стандартного тока в мощный и высокочастотный. При больших амплитудах напряжения изготовленный самостоятельно нагреватель будет стабильно работать, потребляя минимум электроэнергии и обеспечивая качественный нагрев. Конденсаторы устанавливаются на печатной плате параллельно, образуя с катушкой колебательный контур.

Выполняется пробный запуск, во время которого следят за отсутствием коротких замыканий у обмоток пружины. При наличии замыканий и соприкосновения витков катушки друг с другом транзисторы моментально выйдут из строя, а изготовленный своими руками индукторный нагреватель потребует дорогостоящего ремонта.

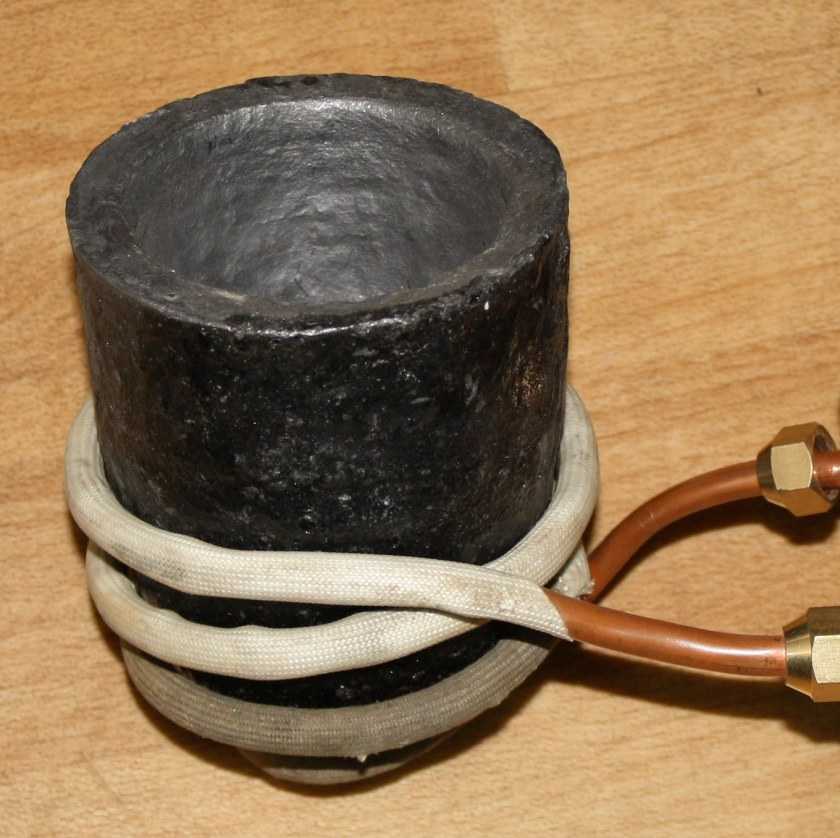

Внутри индукционной катушки можно установить через изоляцию корпус теплообменника, внутри которого будет циркулировать нагреваемая жидкость. Благодаря высокой эффективности технология индукционного нагрева даже при минимальном расходе электричества обеспечивает выделение большого количества тепловой энергии, что позволяет качественно обогревать помещение.

Теплообменник изготавливают из трубы с диаметром в 20 миллиметров, которая сделана из нержавеющей стали. На такую трубу нанизывают одну или несколько индукционных спиралей, при этом металлические элементы не должны соприкасаться с витками улитки, которая находится под напряжением. При показателях мощности в 2 кВт эффективности такого прибора будет достаточно для обеспечения проточного нагрева жидкости с ее последующим использованием в технических целях или для обогрева помещения.

Индукционные нагреватели — это перспективная технология, которая сегодня активно используется при изготовлении котлов автономного обогрева. Простота схемы реализации таких электроприборов позволяет выполнять их самостоятельно. Сделав такой индуктивный нагреватель своими руками, можно сэкономить на покупке дорогостоящей техники, при этом по своему функционалу самодельные приборы не будут уступать дорогостоящим заводским моделям отопителей.

Индукционная печь из сварочного инвертора – приспособление для плавки металла и для нагрева теплоносителя в системе отопления

Идея использования такой индукционной установки в качестве плавильной печи металла во многом позволяет применить ее и в качестве котла отопления для небольшого помещения.

Преимуществом такого применения является:

• В отличие от плавки металла при наличии постоянно циркулирующего теплоносителя система не подвергается перегреву;
• Постоянная вибрация в электромагнитном поле не позволяет оседать на стенках нагревательной камеры отложениям, сужающим просвет;
• Принципиально схема без резьбовых соединений с прокладками и муфтами исключает возможность протечек;
• Установка практически бесшумна в отличие от других типов отопительных котлов;
• Сама установка без традиционных ТЭН-ов, имеет больший ресурс работы и высокую надежность;
• Нет выбросов продуктов сгорания, риск отравления продуктами горения топлива сведен к нулю.

Практическая составляющая процесса создания оборудования для обогрева помещения при помощи индукционной печи из инверторного сварочного аппарата состоит из следующих шагов.

• Для изготовления корпуса подбирается пластиковая труба с толстыми стенками и предназначенную, для использования в трубопроводах с высокой температурой и под высоким давлением;
• Для того чтобы металлический наполнитель постоянно находится в полости нагревателя изготавливаются две крышки с сеткой, чтобы через нее не вываливался наполнитель.
• В качестве наполнителя подбирается стальная проволока диаметром 5-8 мм, и режется кусочками длиной 50-70 мм.
• Отрезками проволоки заполняется корпус трубы и подсоединяется к системе.

Принцип работы этого устройства состоит в следующем:

• Индуктор из медной проволоки диаметром 2-3 мм с 90 – 110 витками устанавливается снаружи корпуса из пластиковой трубы;
• Корпус заполняется теплоносителем;
• При включении инвертора ток поступает на индуктор;
• В спирали индуктора образуются вихревые потоки, которые начинают воздействовать на кристаллическую решетку металла внутри корпуса;
• Отрезки металлической проволоки начинают нагреваться и нагревать теплоноситель;
• Поток теплоносителя после нагревания начинает движение, нагретый теплоноситель замещается холодным.

Такая принципиальная схема системы отопления на индукционном нагревательном элементе в практическом исполнении имеет один существенный недостаток – теплоноситель должен постоянно проталкиваться напором. Для этого в систему должен быть обязательно включен циркуляционный насос. Кроме того, рекомендуется установить и дополнительно датчик температуры это позволит контролировать теплоноситель и защитить котел от перегрева.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Рекомендуем к прочтению:Двухконтурный электрический котел для водоснабжения и отопления

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

1. SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

На заметку! Котлы SAV мощностью в 2,5 кВт справляются с обогревом площади до 30 м2.

1. ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

На заметку! Котлы ВИН мощностью 3 кВт справляются с обогревом дома площадью 40 м2.

Устройство и основные элементы котла

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

• Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
• Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
• Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
• Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Купить детали на Алиэкспресс

Купить Транзисторы IRFP250 Купить Диоды UF4007 Купить Конденсаторы 0,33uf-275v

Приборы, осуществляющие нагрев за счет электричества, а не газа, безопасны и удобны. Такие нагреватели не производят копоти и неприятного запаха, но потребляют большое количество электроэнергии. Отличный выход — собрать индукционный нагреватель своими руками. Это и экономия средств, и вклад в бюджет семьи. Существует много простых схем, по которым индуктор можно собрать самостоятельно. Для того чтобы было легче разобраться в схемах и правильно собрать конструкцию, нелишним будет заглянуть в историю электричества. Способы нагрева металлических конструкций электромагнитным током катушки широко используются в промышленном изготовлении бытовых приборов — котлов, нагревателей и плит. Оказывается, можно сделать рабочий и долговечный индукционный нагреватель своими руками.

Принцип работы устройств

Принцип работы устройств

Знаменитый британский ученый XIX века Фарадей в течение 9 лет проводил исследования, чтобы преобразовать магнитные волны в электричество. В 1931 году наконец было совершено открытие, получившее название электромагнитная индукция. Проволочная обмотка катушки, в центре которой находится сердечник из магнитящегося металла, создает магнитное поле под силой переменного тока. Под действием вихревых потоков сердечник нагревается.

Открытие Фарадея стали применять как в промышленности, так и при изготовлении самодельных моторов и электронагревателей. Первую плавильню на основе вихревого индуктора открыли в 1928 году в Шеффилде. Позже по тому же принципу обогревали цеха заводов, а для нагрева воды, металлических поверхностей знатоки собирали индуктор своими руками.

Схема устройства того времени действительна и сегодня. Классический пример — индукционный котел, в составе которого имеются:

• металлический сердечник;
• корпус;
• тепловая изоляция.

Особенности схемы для ускорения частоты тока следующие:

• промышленная частота в 50 Гц не подходит для самодельных приборов;
• прямое подключение индуктора к сети приведет к гулу и слабому нагреву;
• эффективное нагревание осуществляется при частоте 10 кГц.

Сборка по схемам

Собрать индуктивный нагреватель своими руками может любой человек, знакомый с законами физики. Сложность устройства будет варьироваться от степени подготовленности и опытности мастера.

Существует множество видеоуроков, следуя которым можно создать эффективное устройство. Практически всегда необходимо использовать такие основные составляющие:

• стальная проволока диаметром 6−7 мм;
• медная проволока для катушки индуктивности;
• сетка из металла (для удержания проволоки внутри корпуса);
• переходники;
• трубы для корпуса (из пластика или стали);
• высокочастотный инвертор.

Этого будет достаточно для сборки индукционной катушки своими руками, а ведь именно она находится в основе проточного водонагревателя. После подготовки необходимых элементов можно подходить непосредственно к процессу изготовления аппарата:

• нарезать проволоку на отрезки в 6−7 см;
• металлической сеткой покрыть внутреннюю часть трубы и засыпать проволоку доверху;
• аналогично закрыть отверстие трубы снаружи;
• намотать на пластиковый корпус медную проволоку не менее 90 раз для катушки;
• вставить конструкцию в систему отопления;
• с помощью инвертора подключить катушку к электричеству.

По похожему алгоритму можно легко собрать индукционный котел, для чего следует:

• нарезать заготовки из стальной трубы 25 на 45 мм со стенкой не толще 2 мм;
• сварить их друг с другом, соединяя меньшими диаметрами между собой;
• приварить железные крышки к торцам и просверлить отверстия для патрубков с резьбой;
• сделать крепление для индукционной печки, приварив с одной стороны два уголка;
• вставить варочную панель в крепление из уголков и подключить к электросети;
• внести в систему теплоноситель и включить нагрев.

Многие индукторы работают на мощности не выше 2 — 2,5 кВт. Такие обогреватели рассчитаны на помещение 20 — 25 м²

Если генератор используют в автосервисе, можно подключить его к сварочному аппарату, но важно учитывать определенные нюансы:

• Необходим переменный ток, а не постоянный как у инвертора. Сварочный аппарат придется исследовать на наличие точек, где напряжение не имеет прямой направленности.
• Количество витков к проводу большего сечения подбирается математическим вычислением.
• Потребуется охлаждение работающих элементов.

Особенности эксплуатации

Самодельная сборка нагревателя – это лишь половина дела

Не менее важное значение имеет правильная эксплуатация получившейся конструкции. Изначально, каждый такой прибор представляет определенную опасность, поскольку он не способен самостоятельно контролировать уровень нагрева теплоносителя

В связи с этим, каждому нагревателю требуется определенная доработка, то есть установка и подключение дополнительных контрольных и автоматических устройств

В связи с этим, каждому нагревателю требуется определенная доработка, то есть установка и подключение дополнительных контрольных и автоматических устройств.

В первую очередь выход трубы оборудуется стандартным набором устройств, обеспечивающих безопасность – предохранительным клапаном, манометром и приспособлением для отвода воздуха. Следует помнить, что индукционные водонагреватели будут нормально работать лишь при наличии принудительной циркуляции воды. Самотечная схема очень быстро приведет к перегреву элемента и разрушению пластиковой трубы.

Во избежание подобных ситуаций, в нагревателе устанавливается термостат, подсоединенный к устройству аварийного отключения. Опытные электротехники используют для этих целей терморегуляторы с температурными датчиками и реле, отключающие цепь при достижении теплоносителем заданной температуры.

Самодельные конструкции отличаются довольно низкой эффективностью, поскольку вместо свободного прохода, на пути воды имеется препятствие в виде частиц проволоки. Они почти полностью перекрывают трубу, вызывая повышенное гидравлическое сопротивление. При нештатных ситуациях возможны повреждения и разрыв пластика, после чего горячая вода непременно приведет к короткому замыканию. Обычно такие нагреватели используются в небольших помещениях, в качестве дополнительной системы отопления в холодное время года.

Использование индукционных катушек вместо традиционных ТЭН в отопительном оборудовании позволило значительно увеличить КПД агрегатов при меньшем потреблении электроэнергии. Индукционные нагреватели появились в продаже относительно недавно, к тому же по достаточно высоким ценам. Поэтому народные умельцы не оставили эту тему без внимания и придумали, как сделать индукционный нагреватель из сварочного инвертора.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение — 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

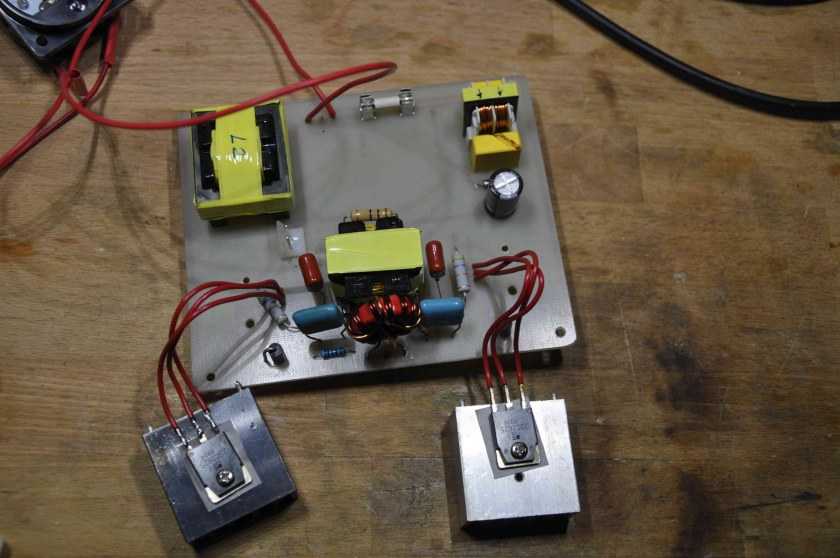

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.

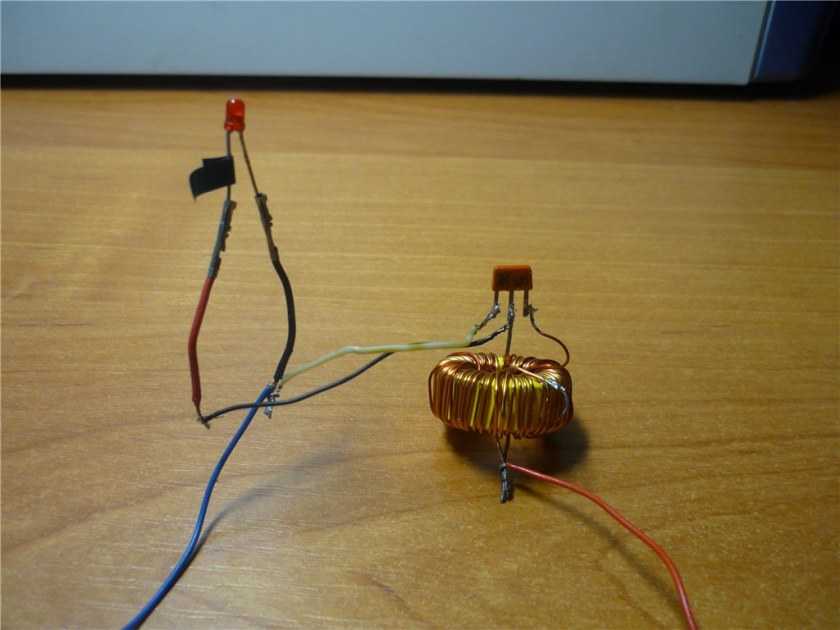

Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка. Диаметр медной проволоки должен составлять 2 мм

Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Техника безопасности

При использовании индукционной печи нужно соблюдать определенную технику безопасности. Основные рекомендации:

1. Нагреваемый металл может иметь очень высокую температуру. Попадание даже одной расплавленной капли на кожу может привести к серьезной травме. Именно поэтому при работе следует быть осторожным, использовать защитную одежду.

2. Производители промышленного оборудования в паспорте указывают довольно много различных параметров, среди которых отметим радиус воздействия электромагнитного поля. Стоит учитывать, что электроника, которая попала в этот радиус, может работать неправильно, а при длительном нахождении и вовсе выйдет из строя.
3. При выборе защитной одежды следует отдавать предпочтение варианту без металлических элементов.

При установке оборудования следует рассмотреть то, как будет проводиться погрузка шихты и извлечение расплавленного металла. Рекомендуется отводить отдельное подготовленное помещение для установки индукционной печи.
