Защита твердотопа от конденсата — пробуем разобраться

Практическаие рекомендации по настройке температуры твердотопливного котла при помощи термомеханического регулятора тяги

Для начала необходимо полностью открыть заслонку подачи воздуха (поддувало), растопить котел и дождаться, чтобы на термометре котла температура достигла 60 °С. После этого необходимо выставить щель заслонки подачи воздуха около 1-2мм при помощи регулировочного винта.Далее выставляем на регуляторе тяги температуру 60 °С – либо по белой шкале, либо по красной – в зависимости от монтажного положения регулятора и натягиваем цепочку до момента, когда она перестанет провисать (с минимальной натяжкой). Теперь следует поэкспериментировать с температурой на ручке регулятора и температурой, которую поддерживает котел. По результатам тестов корректируем длину цепочки.

Регулировка температуры твердотопливного котла с помощью вентилятора и контроллера

Второй способ регулировки температуры твердотопливного котла состоит в использовании вентилятора и контроллера, и его можно отнести к случаю активного регулирования подачи воздуха. Суть данного способа заключается в прямом дозировании количества воздуха, попадающего в камеру сгорания котла. Исполнительным механизмом в данном случае является вентилятор, который нагнетает воздух в камеру сгорания. Изменяя обороты вентилятора, можно плавно и в широком диапазоне менять объем воздуха, попадающего в камеру сгорания твердотопливного котла. Управляет вентилятором контроллер. Суть управления заключается в плавном изменении напряжения питания вентилятора, в зависимости от разницы между заданной температурой и той, что есть сейчас в котле.

Рассмотрим параметры, которые может обеспечивать стандартный контроллер:

  • конечная температура котла – это заданная температура, которую должна обеспечить автоматика;
  • гистерезис работы вентилятора – это разница температур от заданной, в пределах которой будет происходить линейное управление оборотами вентилятора (пропорциональный закон);
  • минимальные обороты вентилятора – это минимальные обороты в рабочем режиме (минимальная тепловая мощность котла);
  • максимальные обороты вентилятора – это обороты в режиме максимальной мощности по контроллеру (максимальная тепловая мощность котла);
  • время продувки – это время, автоматика включает вентилятор, когда котел набрал заданную температуру чтобы пламя в котле не угасло;
  • время паузы между продувками – чтобы не перегреть котел, когда он набрал температуру;
  • температура включения насоса системы отопления – насос включится только при достижении заданной температуры;
  • гистерезис насоса – разница, показывающая на сколько градусов от заданной может опуститься температура воды в котле без выключения насоса. Определяет температуру при которой насос выключится;
  • коррекция показателей температуры – если датчик смонтирован не правильно и его показатели некорректны;
  • температура погашения котла – температура при которой в котле уже нет топлива и выключается вентилятор;
  • тестовый режим позволяет проверить работу насоса и вентилятора в ручном режиме.

Как видим данный способ регулировка подачи воздуха имеет возможность более точно обеспечить заданную температуру теплоносителя в твердотопливном котле. Однако, при достаточной герметизации дверцы подачи воздуха и поддувала, данная система автоматики может привести к затуханию котла в режиме отсутствия электропитания, потому что на вентиляторе смонтирован гравитационный клапан подачи воздуха, когда вентилятор не работает, клапан не позволяет подать воздух в камеру сгорания.

Какие существуют способы защиты отопительной техники от перегрева

Компании – производители стараются в целях повышения потребительской привлекательности своих товаров, вносить в технический паспорт котельного оборудования любые гарантии его безопасности. О средствах защиты отопительного котла от закипания, непосвященный потребитель не имеет малейшего представления.

Существуют на данный момент следующие способы обеспечения защиты твердотопливных агрегатов, используемых для автономных систем отопления. Действенность каждого способа объясняется условиями эксплуатации котельной техники, и конструкционными особенностями агрегатов.

В большинстве случаев в техпаспорте на отопительный прибор производители рекомендуют использовать для охлаждения водопроводную воду. В ряде случаев отопительные котлы на твердом топливе оснащаются встроенными дополнительными теплообменниками. Встречаются модели котлов с выносными теплообменниками. Для предотвращения перегрева используется клапаном безопасности. Предохранительный клапан рассчитан только на сброс чрезмерного давления в системе, тогда как клапан безопасности при перегреве котла открывает доступ водопроводной воды.

Превышение температуры теплоносителя отметки в 100 0С создает избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением в 2-5 бар, горячая вода из контура вытесняется холодной.

Первый аспект, который вызывает спорные моменты по поводу охлаждения водопроводной водой – отсутствие электричества, обеспечивающего работу насоса. Расширительная емкость не располагает достаточным объемом воды, достаточной для охлаждения котла.

Второй аспект, который отметает этот способ охлаждения, связан с использованием в качестве теплоносителя антифриза. При возникновении внештатной ситуации в канализацию вместе с поступающей холодной водой уйдет до 150 литров антифриза. Стоит ли этого такой способ защиты?

Наличие ИБП позволит сохранить в критической ситуации работу циркулирующего насоса, с помощью которого теплоноситель равномерно будет расходиться по трубопроводу, не успевая перегреваться. До тех пор пока хватит емкости аккумулятора, источник бесперебойной подачи питания гарантирует работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, запускающая воду по запасному, аварийному контуру.

Другим способом выхода из критической ситуации станет установка аварийной схемы в обвязку твердотопливного агрегата. Отключение насоса может дублироваться работой запасного контура с естественной циркуляцией теплоносителя. Роль аварийного контура не в обеспечении обогрева жилых помещений, а только в возможности снять избыточную тепловую энергию при аварийной ситуации.

Такая схема организации защиты нагревательного агрегата от перегрева надежна, проста и удобна в эксплуатации. Особых средств на ее оборудование и установку от вас не потребуется. Единственными условиями для работы такой защиты являются:

  • наличие расширительного бака или накопительной емкости в системе;
  • использование обратного клапана только лепесткового типа;
  • трубы второго контура должны быть большего диаметра, чем обычный отопительный контур.

Правила эксплуатации водонагревателя

Основным руководящим документом для пользователя является инструкция по эксплуатации от производителя, поставляемая вместе с оборудованием. Необходимо внимательно ознакомиться с содержанием документа, чтобы понять все нюансы управления работой накопительного водонагревателя. В инструкции подробно описаны все рабочие режимы, даны рекомендации по настройке. Основным моментом настройки выступает правильный выбор температурного режима

Важно разобраться с внешней сигнализацией, оповещающей пользователя о состоянии бойлера и текущем режиме работы

С особым вниманием следует отнестись к правилам эксплуатации газового водонагревателя. Необходимо регулярно проверять состояние дымоотводящей системы, при необходимости производить ее очистку

Специалисты Торгового Дома «СтройОбъектСнаб» всегда готовы помочь своим покупателям и объяснить правила эксплуатации выбранной Вами модели водонагревателя.

Способы избавиться от конденсата

Полностью устранить конденсат невозможно. Если Вы думаете, что «раньше печи топили столетиями и конденсата не было», то следует иметь в виду, что сейчас топливо сжигается почти полностью, КПД отопительных агрегатов больше, чем у более примитивных моделей дровяных печей и каминов прошлых веков, ниже температура дымовых газов – отсюда и большее количество агрессивной жидкости в дымоходах.

Можно добиться такой работы оборудования и конструкции трубы, что почти весь конденсат унесет в атмосферу очень горячим дымом – но унесет и немалую долю тепла и Ваших денег.

Но не все потеряно – можно принять меры по уменьшению количества конденсируемой жидкости

Утепление канала дымохода

Альфа и омега устройства дымопровода. Любая дымовая труба должна быть утеплена до самого оголовка. Старые кирпичные трубы также рекомендуется дополнительно утеплять выше крыши и на чердаке.

Предварительная просушка горючего

Дрова нужно сушить! Сначала – под навесом или в просторном проветриваемом сарае, оптимальный срок сушки – полтора-два года. Мелко наколотые дрова сохнут быстрее. Перед использованием – дать им полежать неделю и больше в теплом сухом помещении. Постоянное сжигание влажных дров приведет к попаданию в дым большого количества влаги, неэкономному расходу дров, неполному сгоранию и выбросу большого количества сажи (и необходимости более частой очистки дымового канала).

Уголь, торф – не мочить. Заносить в помещение заранее, дать прогреться и просохнуть осевшей на нем влаге. Пеллеты, брикеты — беречь от намокания, хранить в сухом теплом помещении.

Правильный выбор топлива

Дрова, пеллеты, брикеты (особенно дрова) изначально имеют большую влажность, чем дрова или мазут. Но выбирать вид топлива для отопительного агрегата разумнее, исходя из параметров стоимости топлива, доступности в Вашей местности, необходимости автоматизации системы отопления.

Прочистка дымохода

Чем глаже внутренняя поверхность дымового канала, тем лучше тяга и тем больше влаги «улетит в трубу». Поэтому очищать дымоход от сажи следует регулярно, не дожидаясь ухудшения тяги – не менее двух раз в год. Способы очистки – механический или химический – принципиального значения не имеют.

При разных видах топлива образуется разное количество сажи. Например, для газового котла количество образующейся сажи минимально, для угольной печи – максимально.

Очистка дымохода от сажи – вполне доступное мероприятие для выполнения своими руками. На нашем видео Вы увидите все тонкости очистки дымохода.

Использование конденсатоотводчика

Что делать, если конденсат течет по стенкам дымохода? Установить емкость для сбора конденсата. Это абсолютно необходимое мероприятие в современных отопительных системах. Конденсатоотводчик – емкость из нержавеющей стали для сбора конденсата, монтируемая в нижней части вертикального канала, ниже выводного канала или патрубка отопительного агрегата, с доступом для его опорожнения. Иногда устраивают постоянный отвод конденсата из емкости в канализацию. В современных металлических «сэндвич-системах» и керамических трубах в ассортименте имеются готовые секции для монтажа таких емкостей.

Требования к дымоходу

Чтобы определить, какие характеристики предъявляет сам производитель, необходимо прочесть инструкцию, ведь там даны конкретные данные, какое минимальное сечение трубы нужно, высота, температурный режим – эти факторы в конкретном случае являются основополагающими и на них нужно ориентироваться.Как правило, в инструкции завод изготовитель пишет, какой дымоход лучше для твердотопливного котла и какие технические параметры нужно учитывать. Выше перечисленные характеристики, как высота, длина дымохода позволят выбрать надежный, а главное функциональный с точки зрения именно этой модели канал.

Учитывайте диаметр дымохода для твердотопливного канала, ведь не каждый канал сможет вывести образованное количество газа за определенное время, а скопившаяся гарь, газы могут попасть в помещение, через не герметичные стыки и трещины.

Откуда берется конденсат

Что такое конденсат? Первое, о чем мы думаем, услышав слово «конденсат» – это вода. Да, это жидкость, которая образуется на стенках поверхности в виде капель. Однако для конденсата в отопительной системе при сгорании топлива свойственна другая химическая структура. Он состоит из кислоты низкой концентрации. Откуда он берется? Причин для этого несколько:

  • Во-первых, вода выделяется из воздуха, попавшего в котел, температура которой значительно меньше, чем у выделяющихся газов при сгорании топлива, поэтому она оседает на металлических стенках теплооборудования.
  • Во-вторых, при запуске твердотопливного котла вода, которая находится в системе, еще холодная, а та, что в котле, намного быстрее прогревается. В результате большой разницы температур образовывается конденсат.
  • В-третьих, при использовании влажных дров для растопки также выделяется влага, которая впоследствии оседает на стенках дымохода. Хотя производителями указано, что процент влажности дров не должен превышать 20%, однако не все пользователи твердотопливных котлов соблюдают данное требование.
  • В-четвертых, в дымоходе образованию смолянистых капель служит использование топлива на основе смолянистых пород, например, сосны и ели.

Но кроме вышеуказанных причин есть наиболее частая, которая быстро приводит к разрушению стенок котла, теплообменника и дымохода – это неправильно рассчитанная мощность твердотопливного котла.

Как это происходит на практике? Зачастую пользователи заведомо устанавливают более мощный котел, чтобы оттянуть время вбрасывания очередной порции топлива, однако не задумываются о том, что в камере сжигания из-за сниженной потребности оно сгорает не до конца, а просто более длительно тлеет. Результатом медленного тления становится образование на внутренних стенках котла капель смолы, которые не испаряются, застывают и со временем превращаются в одну большую корку, что снижает эффективность работы котла и приводит к прогниванию его стенок.

Как убрать конденсат, чем можно обмотать трубы

У тех, кто столкнулся с таким явлением, сразу возникает вопрос, чем обмотать трубу, чтобы не было конденсата. Предотвратить появление капель воды на поверхности труб холодного водоснабжения можно несколькими способами, одним из которых является теплоизоляция. Этот вариант считается самым эффективным, так как устраняет причину их появления – перепад температуры. Проще и быстрее всего решить вопрос можно посредством изолирующей трубки, разрезав ее вдоль для удобного размещения. Для изготовления трубки используется вспененный полиэтилен, энергофлекс или термофлекс.

Процесс выглядит следующим образом:

В случае, когда капли воды появляются в результате неисправности пластикового трубопровода, можно самостоятельно выполнить замену поврежденного участка трубопровода на новое колено. Металлические трубопроводы могут заменить только сантехнические работники, имеющие специальное оборудование и навык.

Для предотвращения образования конденсата на пластиковых трубах холодной воды рекомендуется использовать следующие виды изолирующих материалов:

  • Пенопласт или пенополистирол считается универсальным утеплителем для трубопроводов, выполненных из полимерных материалов. Он выпускается в форме скорлупы, состоящей из двух половинок. Они соединяются между собой посредством пазо-гребневого замка. Применение такой изоляции достаточно простое: половинки скорлупы надевают на трубу и фиксируют клейкой лентой.
  • Минеральная вата для утепления трубопроводов выпускается в рулонах, что во многом упрощает использование этого материала.
  • Пенополиуретан относится к утеплителям с высокими изоляционными характеристиками. Температурный диапазон такого материала достаточно широкий, от -160С до +150С. Практически все полипропиленовые трубы имеют такой слой, он формируется на изделиях в процессе производства. При этом толщина утеплителя достигает 5 см.

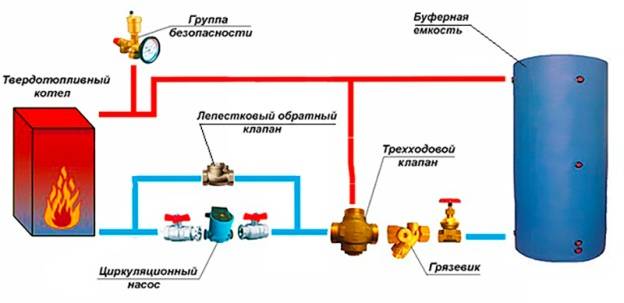

Базовая схема обвязки твердотопливного котла

Для наилучшего понимания процессов, что происходят во время работы теплогенератора, мы покажем на рисунке его обвязку, а затем разберем назначение каждого элемента. В том случае, когда отопительный агрегат – единственный в доме источник тепла, то для его присоединения рекомендуется использовать следующую базовую схему:

Примечание. Базовая схема, где имеется малый котловой контур и трехходовой клапан, представленная на рисунке, обязательна к применению и при совместной работе с другими видами теплогенераторов.

Итак, первым на пути движения теплоносителя от котельной установки встречается группа безопасности. Она состоит из трех деталей, установленных на одном коллекторе:

  • манометр – для контроля давления в сети;
  • автоматический клапан для сброса воздуха;
  • предохранительный клапан.

При работе твердотопливного котла всегда присутствует риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности. Это связано с некоторой инерцией горения топлива, ведь при достижении требуемой температуры воды или внезапном отключении электричества сразу прекратить процесс не удастся. В течение нескольких минут после прекращения подачи воздуха теплоноситель еще будет нагреваться, в этот момент и возникает риск парообразования. Это приводит к росту давления в сети и опасности разрушения котла или прорыва труб.

Чтобы исключить аварийные ситуации, обвязка котла на твердом топливе обязательно должна включать в себя предохранительный клапан. Он настраивается на определенное критическое давление, чье значение указано в паспорте теплогенератора. Как правило, величина этого давления в большинстве систем равно 3 Бар, при его достижении клапан открывается, выпуская пар и лишнюю воду.

Далее, в соответствии со схемой, для правильной эксплуатации агрегата необходимо организовать малый контур циркуляции теплоносителя. Его задача – не допустить попадание холодной воды из домовой системы отопления в теплообменник и водяную рубашку котла. Это возможно в 2 случаях:

  • при запуске отопления в работу;
  • когда вследствие отключения электроэнергии останавливается насос, вода в трубопроводах остывает, а потом подача напряжения возобновляется.

Важно! Ситуация с отключением электричества представляет особую опасность для чугунных теплообменников. Резкая подача насосом холодной воды из системы может привести к его растрескиванию и потере герметичности. Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии

Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом

Если топка и теплообменник изготовлены из стали, то подключение твердотопливного котла к системе отопления через трехходовой клапан защищает их от низкотемпературной коррозии. Явление возникает, если на внутренних стенках камеры сгорания образуется конденсат из-за разницы температур. Смешиваясь с летучими фракциями и пеплом, влага образует слой накипи на стальных стенках, который очень тяжело счищается. При этом металл подвергается коррозии и сокращается срок службы изделия в целом.

Схема работает по такому принципу: пока вода в рубашке котла и в системе холодная, трехходовой клапан позволяет ей циркулировать по малому контуру. После достижения температуры 60 ºС узел начинает подмешивать на входе в агрегат теплоноситель из сети, постепенно наращивая его расход. Таким образом, вся вода в трубах прогревается постепенно и равномерно.

Что такое конденсат в котле

В окружающем воздухе всегда содержится влага. Вспомните запотевание стекол во влажную погоду или мокрые стены в ванной комнате. Когда происходит остывание воздуха или дымовых газов до критической температуры (до точки «росы») при соприкосновении с более холодными стенками котла или дымовой трубы, то происходит образование капель конденсата. Многие владельцы котлов сразу начинают паниковать, как только видят воду в котле и считают, что потек котел. Смешиваясь с частичками сажи, эта вода становится черной, густой, «похожей на нефть». Эта субстанция охватывает теплопередающие поверхности котла и значительно снижает теплоотдачу, происходит потеря мощности. Кроме того, эта жидкость имеет очень агрессивное свойство — она начинает разъедать стенки котла и сварные швы за счет образующейся сернистой кислоты. Если ничего не делать, то теплообменник и дымовая труба будут повреждены.

Конденсат может образовываться в самом котле (на стенках топки и в теплообменнике), а также в дымовой трубе. При этом с этим часто сталкиваются владельцы пеллетных котлов и твердотопливных котлов длительного горения, так как дымовые газы там имеют более низкую выходную температуру. Но все проблемы можно решить еще при проектировании котельной и использовании качественного топлива.

Количество конденсата зависит от окружающей температуры воздуха, влажности воздуха и влажности применяемого топлива.

Схема с теплоаккумулятором

В ряде стран Евросоюза введены правила, согласно которым схемы подключения твердотопливных котлов в систему отопления обязательно должны включать в себя теплоаккумулятор. Без него эксплуатация таких отопителей просто запрещена. Причина – в высоком содержании угарного газа (СО) в выбросах во время ограничения подачи кислорода в топку для уменьшения интенсивности горения.

При нормальном доступе воздуха образуется безвредный углекислый газ (СО2), поэтому топка должна функционировать на полную мощность, отдавая энергию теплоаккумулятору. Тогда содержание СО не будет превышать экологические нормы. На постсоветском пространстве таких требований пока что нет, соответственно, мы продолжаем перекрывать доступ воздуха с целью добиться медленного тления древесины, например, в котле длительного горения .

Теплоаккумуляторы имеются в продаже как готовое изделие, хотя многие умельцы делают их самостоятельно. По большому счету, это бак, покрытый слоем теплоизоляции. В заводском исполнении может иметь встроенный контур ГВС и ТЭН для подогрева воды. Такое решение позволяет накапливать тепло от дровяного котла, а в моменты его простоя – обеспечивать обогрев дома в течение какого-то времени. Схема соединения котла с теплоаккумулятором показана на рисунке:

Примечание. В схеме вместо смесительного узла, состоящего из нескольких элементов, установлено готовое устройство, выполняющее те же функции, — LADDOMAT 21.

Какие элементы котла зависят от электричества?

Остановки электроснабжения домов не только в глубинках, но и в городах происходят достаточно часто. Случаются они по причине аварийных ситуаций, плановых ремонтных и технических работ, поломок на линии. И самое неприятное, что при отключении электричества работа газового котла парализуется, если он энергозависимого типа.

Энергонезависимый газовый котел продолжает функционировать в обычном режиме, даже если на линии электропередач произошло отключение. Единственное исключение, если в связке с ним работает насос, и не предусмотрена система гравитационной циркуляции теплоносителя.


Энергонезависимые котлы обладают простейшим, базовым набором функций. Они менее комфортны в эксплуатации, чем их энергозависимые собратья. Зато их работа абсолютно не зависит от поставок энергии в домашнюю электросеть, к тому же они реже выходят из строя

В отопительном контуре с котлом простейшего типа набор основных элементов примерно такой:

  • система дымоудаления с естественной тягой;
  • теплообменник;
  • газовая горелка с форсунками для подачи газа, которая находится в камере сгорания;
  • блок подачи газа и розжига;
  • расширительный бак;
  • механический термодатчик;
  • управляющий модуль, в который входит система розжига котла (механическая или пьезо), регулировка температурного режима;
  • группа безопасности (предохранительный клапан, манометр, воздухоотводчик).

Более сложны в устройстве энергозависимые приборы

Но так ли нужно и важно электричество для функционирования газового котла?. В зависимости от модели и марки, помимо того же базового набора элементов, в отдельных случаях, электронного и автоматического типа, в них могут быть предусмотрены такие функции как:

В зависимости от модели и марки, помимо того же базового набора элементов, в отдельных случаях, электронного и автоматического типа, в них могут быть предусмотрены такие функции как:

  • система принудительной вентиляции;
  • встроенный циркуляционный насос;
  • электронный модуль управления системой;
  • запорно-регулирующая арматура на электроприводе;
  • различные датчики – протока воды, температуры, подачи пламени, давления воды в системы, маностат, аварийные комплексы;
  • блок пьезорозжига с электроприводом;
  • автоматические регуляторы температурного режима;
  • система оповещений и дистанционного управления;
  • дисплей с выводом текущих показателей работы прибора

Агрегаты такого типа надежнее и намного удобнее в эксплуатации, а кроме того, они экономичны. Автоматике можно задавать режимы включения и выключения, снижая расход топлива, создавать комфортный микроклимат дома, не беспокоиться за безопасность и работоспособность.


Современные котлы напичканы электроникой. При выборе приборе, установите также стабилизатор напряжения для защиты от скачков в сети

Единственный минус, после отключения электричества энергозависимый газовый котел полноценно работать не сможет. Сложно сказать, какие именно функции будут отсутствовать вовсе, это зависит от модели котла. Некоторые агрегаты обладают комбинированной системой управления — механической и электронной.

Точно, что не будет функционировать принудительная вентиляция, автоматическая регулировка подачи пламени на горелку, насос, дисплей, электронный модуль управления, в общем все устройства, работающие на электроприводе и постоянной подаче тока.

Но все ли так страшно?

Избавляемся от проблемы с помощью специальных приспособлений

Самый простой вариант – приобретение накладок из вспененного теплоизоляционного материала. Выглядят они как мягкие трубы с разрезом вдоль. Утеплитель надевается на трубу как чехол и склеивается.

Очень важно не ошибиться с размером. Если вы приобретете накладку большего диаметра, то никакого эффекта не будет, так же, как и с меньшим размером (эту вы не сможете склеить)

Более дорогостоящий, но очень эффективный способ – нанесение теплоизоляционной краски. Для утепления стояка холодной воды необходимо нанести 4-6 слоев вещества, давая полностью высохнуть каждому слою.

При работе с краской важно обеспечить принудительное проветривание помещения. Для этого можно воспользоваться обычным вентилятором

Для большего эффекта можно скомбинировать два предыдущих способа. Прежде чем надевать на окрашенную трубу чехол из утеплителя, убедитесь, что покрытие полностью высохло. Допускается также нанесение слоя краски сверху на теплоизолирующую насадку, но только после того, как она будет хорошо закреплена.

Еще одним средством для утепления является пластиковая труба большего размера, надетая на основную. Образовавшееся воздушное пространство заполняется монтажной пеной.

Каждый из этих методов является очень эффективным, но, если вы не рассчитывали свои средства на приобретение дорогостоящих покрытий, вам лучше воспользоваться старым проверенным методом – создать теплоизоляцию самостоятельно.

Как избежать появления конденсата в турбинированном котле

Модели с закрытой горелкой оснащаются коаксиальным дымоходом. В нем предусмотрен уклон в 3° в направлении наружу, т.е. от котла, он обеспечивает самопроизвольный сток конденсата на улицу.

Внутренний канал коаксиальной системы постоянно охлаждается поступающим снаружи потоком воздуха, благодаря чему разница в температурах при нормальной работе минимальна.

Стандартная длина коаксиальной системы отвода дыма — 1,2 метра. Если необходимо удлинение, (обязательно внутри помещения) расстояние не должно превышать 6 метров. Между выходным отверстием наружной части коаксиального дымохода и ближайшим препятствием (стеной, крупным деревом и т.д.) должно быть не менее 0,6 м.

Если котел оснащен коаксиальным дымоходом, проблемы с формированием конденсата возникают в морозный период. Решают их путем утепления расположенной вне дома части дымового канала, усилением вентиляции или запуском котла на полную мощность

При использовании котла с коаксиальным дымоходом в северных регионах целесообразно утеплять наружную часть отводящей трубы. Так можно предупредить образование конденсата на дымоходе газового котла. Ведь разница между температурами входящего потока воздуха и выходящих дымовых газов будет сокращена.

С приоткрытой заглушкой для вытяжного канала можно переждать морозы. Затем ее следует обязательно плотно прикрыть. Еще в этих случаях помогает увеличение мощности котла на период морозов. В автоматизированных системах хорошо действует временное сокращение интервала между заданными хозяевами температурами активизации и остановки котла.

Обвязка твердотопливного котла для чайников, или с чего начинать при проектировании теплового узла

Основным тезисом нашего исследования будет поиск наиболее простого и надежного способа оборудования котельной таким образом что бы по максимуму исключить из проекта насосы и затворно регулирующую арматуру там где можно обойтись только трубами и естественной циркуляции теплоносителя за счет конвекции. При обвязке твердотопливного котла, первое о чем необходимо помнить это безопасность его эксплуатации. Твердотопливный котел невозможно просто выключить как газовый или электрический – мгновенно, температура в нем может достигать 120 градусов. Поэтому к правильной обвязке твердотопливного котла нужно отнестись с особой ответственностью в отличии от газа и электричества.

Для этого рассмотрим самый первый и наиболее важный элемент обвязки это гравитационный контур по которому теплоноситель должен циркулировать при любых аварийных условия например внезапное отключение электричества и невозможность прокачивания по системе теплоносителя в принудительном порядке, при помощи насосного оборудования.

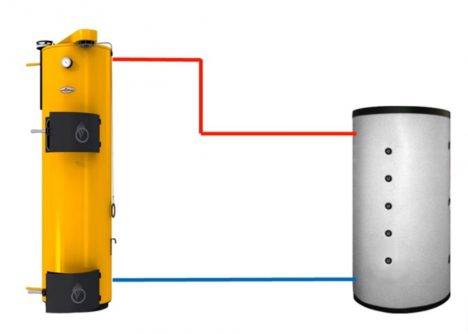

Для этого рассмотрим рисунок на котором изображен естественной гравитационный контур с циркуляцией теплоносителя от котла к буферной емкости в которой скапливается тепло.

Рис. 1

На схеме изображенной выше мы видим что котел подключенный к бойлеру гравитационным, самотечным контуром не перегреется при аварийном отключении электричества и не возникнет опасения за возможность возникновения пожара.

В качестве приемника тепла в данной схеме используется буферная емкость которая принимает на себя все производимое котлом тепло.

Однако в этой схеме не хватает перемычки или гидрострелки для того что бы запустить котел на полную и при этом температурная разница теплоносителя в подаче не отличалась от температуры (обратки) обратного потока теплоносителя более чем на десять градусов. Для этого мы установим перемычку.

Рис. 2

На рисунке 2 мы добавили в контур естественного циркулирования – дополнительную перемычку. Которая разделила контур естественной циркуляции на первичное и вторичное кольцо.. Во вторичном кольце мы допускаем температурную разницу более десяти градусов а в первичном такой температурной разницы возникать не будет. Первичный контур защищает котел от попадания в него через обратку слишком холодного потока теплоносителя за счет подмеса в него тепла из подачи. (По правилам эксплуатации любого котла, температурная разница обратки и подачи не должна быть более десяти градусов).

Схема принципиальная поэтому на рисунках не отображены диаметры сечения труб. Однако следует обвязывать котловой контур максимально большим диаметром трубы, желательно металлом. А последующие – второстепенные, более узким для того что бы увеличить сопротивление вторичных контуров отопления что позволит создать условия при которых нам не нужен трехходовой регулирующий клапан который требует обслуживания и стоит не дешево. Система должна быть простой и надежной.

Какой должна быть буферная емкость? Буферная емкость расчитывается по формуле 1 кВат котловой мощности на 20-40 литров объема бака бойлера.

Почему стояк горячий, а батареи холодные?

Иногда при горячей подаче обратка батареи отопления остается все же холодная. Можно назвать несколько основных причин этому:

  • неправильно выполнен монтаж;
  • завоздушена система или один из стояков отдельного радиатора;
  • недостаточный расход жидкости;
  • уменьшилось сечение трубы, по которой подается теплоноситель;
  • загрязнен отопительный контур.

Холодная обратка – это серьезная проблема, которую необходимо обязательно устранить. Она влечет множество неприятных последствий: температура в помещении не достигает желаемого уровня, снижается эффективность радиаторов, нет возможности исправить ситуацию дополнительными приборами. В итоге, отопительная система не работает как нужно.

Основной неприятностью холодной обратки является большая разница температур, возникающая между температурой подачи и отвода. В этом случае на стенках котла возникает конденсат, реагирующий с углекислым газом, который выделяется при сгорании топлива. В результате образуется кислота, разъедающая стенки котла и сокращающая срок его службы.

Как избавиться от конденсата на трубах подручными средствами

Иногда устраивать дорогостоящие мероприятия по устранению конденсата – установка вытяжки, полотенцесушителя, изоляции – не получается. Например, на съемной или временной квартире. Однако и в этом случае текущая по трубам вода способна изрядно испортить жизнь пользователям санузла. Для того, чтобы капли хотя бы не стекали на пол или мебель, можно использовать простой метод.

Трубу по всей длине «потеющего» участка обматывают марлей или бинтом (тонкой хлопковой тканью, ветошью) в два-три слоя. Конец обмотки опускают максимально низко, направляя в емкость для сбора воды.

Конечно, этот метод не годится для постоянного использования – звуки капающей воды, неопрятный вид труб, постоянное действие жидкости на материал труб – все это приводит к дискомфорту пользователей.
