Печка буржуйка своими руками: самодельные печки для гаража и дачи

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

• Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.

Преимущества и недостатки «буржуйки»

Как бы это странно ни звучало, но буржуйка для гаража это очень важный аксессуар. Для противников ее присутствия в том помещении можно привести такие аргументы в ее пользу:

• Печь занимает немного места, она довольно компактная;
• Она не требует большого ухода – простота конструкции и неприхотливость делают е оптимальным вариантом;
• Для нее используются самое простое топливо – дрова, брикет, уголь;
• При желании ее можно модернизировать – установить дополнительные экраны или перевести на жидкое топливо (отработанное машинное масло или дизельное топливо);
• Ее можно собрать своими руками, для этого понадобится умение работать с болгаркой и электросваркой, 500 рублей на покупку деталей и 5-8 часов свободного времени.

Правда, есть и недостатки:

• Хотя это и печь с зольником, поддувалом и закрытой топкой ее нельзя оставлять без присмотра;
• Она быстро остывает и абсолютно не держит тепло;
• Хотя она и компактная, но машину от нее нужно ставить на определенном расстоянии, а места в стандартном гаражном боксе обычно не хватает.

Но, несмотря на все эти неудобства печь в гараже это великое дело. Можно поработать в холодное время, а можно и с товарищами посидеть. А также закрыться от праведного гнева жен и пересидеть в тепле пока уже они остынут и сменят гнев на милость.

Достоинства и недостатки буржуек для отопления

Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.

Идеально подходит самодельная буржуйка в гараж

Существует несколько вариантов изготовления буржуйки из подручных материалов:

Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально

Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв

Рекомендуется сначала, заполнить баллон водой.
Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.

Особенности печи для гаража

Конструкция должна обладать определенными качествами. Печь для гаража, прежде всего, должна быть компактной, ведь, как правило, места в нем не слишком много. Кроме того, обогревательный прибор должен быть экономичным, а также стоить не столь дорого. Хорошо еще, если будет возможность топить разными видами топлива

Удобство в эксплуатации тоже чрезвычайно важно. Самодельная печь для гаража может быть выполнена из разных материалов, выбрать один из которых придется, учитывая ваши навыки при работе, например, с кирпичом или сталью

Необходимо помнить, что отопительное оборудование должно не только обладать способностью в течение длительного времени выделять тепло, но и не снижать объем кислорода в помещении. Работа печи не должна сопровождаться выделением вредных веществ, кроме того, она не должна быть пожароопасной.

Как сделать буржуйку своими руками

Печь буржуйка своими руками изготавливается на удивление быстро. Для начала нужно определиться, из какого материала она будет сделана. Приготовьте следующие инструменты:

Сделанная своими руками буржуйка может иметь самый замысловатый и вычурный вид. Проявите фантазию и сможете получить уникальную вещь, второй которой в мире не найти.

• Болгарку (углошлифовальную машину);
• Сварочный аппарат;
• Наждачку и напильник для обработки краев металла;
• Рулетку для измерения размеров;
• Мощную дрель и подходящие сверла.

Давайте посмотрим, как сварить буржуйку с хорошей теплоотдачей для дачи или гаража из железной бочки.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

• Бидон
• Труба для дымоотвода
• Проволока для колосника
• Сварочный аппарат
• Рабочие инструменты

Приступаем к работе

1. Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
2. В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
3. Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
4. Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
5. Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

• Полная автономность и энергетическая независимость
• Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
• Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
• Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
• Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

• Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
• Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
• Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
• Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Какие виды топлива можно использовать

Когда речь заходит о системе отопления помещения для временного пребывания, например мастерская или гараж, то обычно берется во внимание два аспекта – экономическая целесообразность и безопасность. В плане экономической целесообразности самым доступным видом топлива сегодня выступает древесина. Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку  имеет специфический запах

Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей

Жидкое топливо, такое как дизельное топливо или отработанное машинное масло применяется для отопления в основном подсобных помещений, в жилых помещениях использование этого горючего ограничено, поскольку  имеет специфический запах. Каменный уголь обычно для печей длительного горения кустарного производства не используется, он предназначен для котлов отопления и стационарных кирпичных печей.

Таким образом, наиболее приемлемым видом топлива выступают дрова или паллеты – топливо из отходов деревообрабатывающего производства. И здесь как раз и кроется вся тайна печей длительного горения. Дело в том, что для получения максимального эффекта необходимо использовать только сухие дрова. В обычных, свежеспиленных дровах древесина содержит большое количество влаги, при горении получается что параллельно идут два процесса – горение древесных волокон и сушка, с выделением большого количества водяного пара. В результате получается большое количество несгоревшего топлива и горение при низкой температуре. Эти процессы не позволяют получить максимальное количество тепла.

Другое дело с сухими дровами. Содержание влаги в них минимальное, а значит, при повышении температуры до 300 градусов начинается процесс разложения древесины на простые вещества. Это позволяет существенно повысить теплоотдачу, в результате чего дрова сгорают полностью с минимальным образованием копоти и золы.

Основные преимущества буржуйки

Высокую популярность печам-буржуйкам обеспечили их достоинства, которых у них имеется в достаточном количестве:

• Отсутствие проблем при пользовании.
• Компактные размеры, из-за чего нет необходимости выделять для них много места.
• Простая конструкция, позволяющая изготовить такую печь своими руками.
• Подобная печь может применяться в качестве прибора для отопления, а также приготовления пищи.
• Минимальные расходы по обогреву помещений. Буржуйка отличается универсальностью и может работать на любых видах топлива, включая и щепки.
• Способность работать в автономном режиме.

Однако буржуйки нельзя считать идеальным устройство обогрева

Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго

По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 – чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 – порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий – снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 – чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Как сделать дровяную буржуйку

При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.

Особенности производства классической печки

Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.

Как сварить такую буржуйку:

1. Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:

Фото 1. Чертеж буржуйки для гаража.

1. К стенкам: задней, боковым приварить уголки (для установки будущего колосника).

Фото 2. Чертежи своими руками самой эффективной буржуйки.

1. Необходимо создать пару дверок (для зольника, топки) с петлями.
2. В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.

Определяем диаметр дымоходной трубы

Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.

Существует 2 метода расчета:

1. Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кг\ч).

Формула расчета:

V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.

Влажность и температуру газов можно найти в таблице:

Топливо	V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия.	Температура газовых отходов, градусы Цельсия.
Каменный уголь.	17	120
Дрова, влажные на четверть.	10	160
Брикеты.	11	160
Уголь бурый.	12	140
Кусковой торф.	10	150

1. V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7

Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.

Буржуйка из бидона

Сырье и инструментарий:

• Бидон молочный.
• Проволока или арматура.
• Сварка, инструменты.
• Труба.

Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.

Приходилось ли Вам делать буржуйку своими руками?

ДаНет

Порядок создания для дачи печки буржуйки:

1. Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
2. Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
3. Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
4. Буржуйку сделать по чертежу.
5. Готовую буржуйку установить на ножки или на кирпичную основу.
6. Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.

Изготовление буржуйку из газового баллона

Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.

Что нужно взять:

• Баллон без газа.
• Лист металлический 4 мм.
• Труба (диаметр подходящий к объему баллона).
• Арматура.
• Дверцы, уголки.
• Сварочное оборудование, болгарка.

Порядок резки и варки печи буржуйки своими руками:

1. Верхний обод баллона и кран сбить.
2. Проделать просвет под поддувало внизу баллона.
3. Приварить патрубок к дну, вставить гильзу, надеть трубу.
4. Сделать колосник, используя арматуру.
5. Приварить опору или поместить на кирпичную основу.

Правила безопасности установки

Любое самодельное отопительное устройство призвано отапливать помещение, делая его уютнее, но наряду с этим такие приборы далеко не безопасны, чреваты воспламенением, пожаром.

При установке конструкции очень важно соблюдать правила безопасности:

1. Печь должна быть установлена на поверхности, устойчивой к огню, иначе пол может прогореть Для этого хорошо на пол постелить кирпич, кафельную плитку.
2. Стенки печки не должны сильно перегреваться, для этого при изготовлении используют специальный гипсокартон, иной негорючий материал.
3. Быстро воспламеняющиеся материалы не стоит класть рядом с топкой, могут загореться.
4. Позаботьтесь о вентиляции в помещении, где будет располагаться буржуйка. Угарный газ должен своевременно выходить наружу, а не накапливаться внутри комнаты.
5. Используйте в производстве только качественный, огнеупорный материал.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

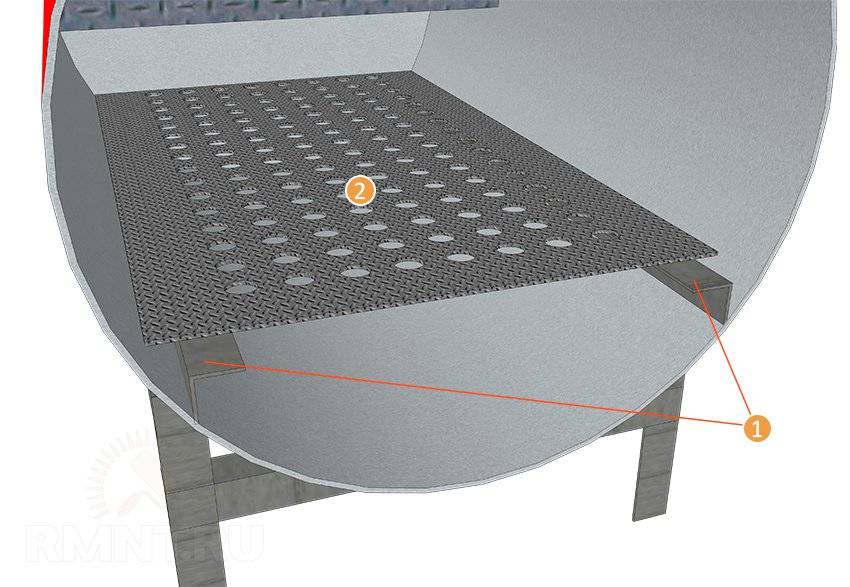

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

• приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
• завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
• ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

1. Диск. 2. Держак из арматуры. 3. Бортик “зольника”

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

• береза;
• акация;
• осина:
• дуб;
• плодовые деревья;
• ольха.

Эти дрова горят долго и жарко.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной. В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.
