Дымоход для газовой колонки: устройство, требования и подключение в частном доме или квартире

6 Нормативы и необходимая документация

Установка газовых колонок в многоквартирных домах происходит согласно нормативным документам: СНиП 41−01−2003, СНиП 42−01−2002 и СНиП 31−01−2003. Когда меняется место размещения оборудования либо же оно устанавливается впервые, владелец должен подготовить такую документацию:

  • Техпаспорт на нагреватель.
  • Заключение о состоянии дымохода.
  • Отправленное в администрацию заявление о перепланировке в доме.
  • Проект.
  • Заявка на проведение работы сотрудниками соответствующей организации.

Газовый нагреватель — весьма экономный и удобный вид оборудования

Важно лишь помнить, что собственноручный монтаж и подключение необходимо производить согласно принятым нормам, и то лишь до определённого момента. Основные работы по запуску следует доверить специалистам

Правильно установленная колонка будет безопасна и порадует владельцев долгими годами службы.

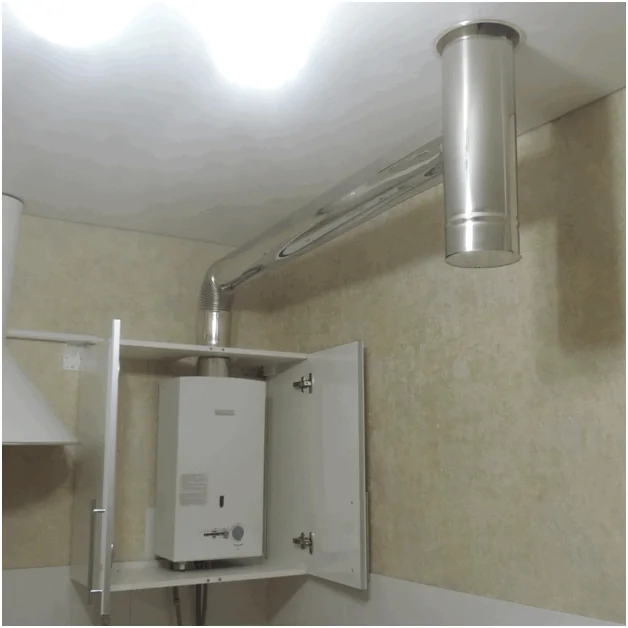

Как правильно установить дымоход

Для всех газоиспользующих установок, в том числе газовых котлов и колонок, действуют единые правила устройства дымоходов. Поэтому монтаж дымоотвода в частном доме выполняется с учетом следующих требований:

  1. При подключении водогрейных агрегатов, имеющих выходной патрубок сверху, следует обеспечить вертикальный участок длиной 250 мм, если высота потолков составляет 2.7 м. Когда потолки выше, то и длина участка возрастает до 500 мм.
  2. Интервал от дымохода до сгораемой конструкции стены (например, в деревянном доме) – не менее 250 мм, до несгораемой – 5 см. При наличии экрана из листов асбеста и кровельной стали расстояние до сгораемой стены можно уменьшить до 10 см.
  3. Сумма всех горизонтальных участков не должна превышать 3 м.
  4. При устройстве вертикального дымохода можно делать выступ на 1 м с уклоном 30 °С, чтобы обойти строительные конструкции или свес кровли.
  5. Количество поворотов трубы – не более 3, диаметр – не менее, чем у выходного патрубка водонагревателя.
  6. При последовательном подсоединении газового котла и колонки к вертикальному участку дымохода нужно выдержать интервал между врезками не менее 75 см.

Кроме того, горизонтальные участки должны иметь уклон в сторону источника тепла, а внизу вертикального канала устраивается карман с ревизионным лючком и краном для отвода конденсата. Если требуется пройти дымоходом через несгораемую стену, то в ней надо сделать отверстие соответствующего диаметра, проложить трубу и уплотнить зазоры негорючим материалом.


Варианты установки дымоотвода

Несколько сложнее сделать проход сквозь наружную стену в деревянном доме. Придется вырезать сквозной проем, чьи размеры на 38 см больше в каждую сторону, чем диаметр дымохода. И это при условии, что используется двухслойный сэндвич с негорючим утеплителем. Затем проем зашивается с одной стороны листом оцинкованного металла, набивается базальтовой ватой и потом закрывается таким же листом с другой.

Монтаж приставного дымохода из сэндвича осуществляется на кронштейнах с хомутами. Недопустимо, чтобы место крепления совпало со стыком двух секций. Минимальная высота, на которую необходимо поднять верх газохода – 5 м, считая от уровня камеры сгорания агрегата

Важно, чтобы конец трубы не попал в зону ветрового подпора над кровлей, это приведет к снижению тяги. При установке надо руководствоваться такой схемой:

Несколько отличается установка коаксиального дымохода, смонтированного своими руками. Уклон газохода надо обеспечить не в сторону газоиспользующего агрегата, а наружу, чтобы мог вытечь конденсат. Кроме того, правильно будет вывести дымоотвод горизонтально по кратчайшему пути наружу. Если прокладывать его вертикально на кровлю, то длина газового тракта и его сопротивление увеличится. Неизвестно, справится ли с ним установленный в колонке штатный вентилятор.

https://youtube.com/watch?v=qxnxVgc8cHs

Сделать самому или заказать?

Покупая дымоход газовой колонки у популярного производителя, следует понимать, что это высокое качество, соответствие нормам СНиП, учет всех монтажных нюансов. При этом все комплектующие стоят недешево, а покупка целиком конструкции сильно ударит по семейному бюджету.

С целью экономии многие умельцы принимают решение делать дымоходную систему для колонки газового нагрева воды своими руками, используя металлопрокат или листы стали, самый простой строительный инструмент и базовые знания.

Какой дымоход выбрать для газовой колонки?

Прежде чем выбрать и установить дымоход, следует тщательно изучить доступные монтажные конструкции. Возможно, внутри стен уже существует вентиляционная система из металла, асбеста или кирпича. При наличии таковой достаточно закрепить на обогревателе выходной патрубок, подключить трубу нужного диаметра и вывести в канал.

Если приходится устанавливать дымоходную магистраль с самого начала, появляется возможность выбора наиболее подходящей:

  1. Для прокладывания внутри помещения и вывода через перекрытие на крышу достаточно самых простых стальных труб.
  2. Если подразумевается вывод вертикального участка через стену и основная часть дымохода будет располагаться на улице, вместо того чтобы оснащать дымоход утеплителем, лучше приобрести сэндвич-трубы. Они полностью готовы к сборке и предназначены для сложных условий эксплуатации.
  3. В случае подключения к системе вывода продуктов горения газового котла диаметр каналов нужно увеличить так, чтобы обеспечить качественное функционирование обоих агрегатов. Но лучше оборудовать отдельные магистрали.
  4. Коаксиальный дымоход выбирают в соответствии с выходным диаметром патрубка на колонке. Остальные характеристики относительны, так как управление воздушными массами происходит принудительно.

Изготовление и установка дымохода своими руками

Изготовление дымоходов своими руками необходимо реализовывать строго в соответствии с нормами и требованиями пожарной безопасности. Желательно предварительно проконсультироваться со специалистами.

Каналы следует делать из прочных, устойчивых к коррозии, водонепроницаемых и огнеупорных материалов, отличающихся гибкостью, податливостью наряду с долговечностью. Лучше всего для этих целей подходит нержавеющая или оцинкованная сталь.

На первом этапе изготовления рекомендуется создать чертеж будущей конструкции в масштабе, чтобы в последующем можно было проверить ее работоспособность в плане пожаробезопасности. Кроме того, рисунок поможет вычислить количество необходимого материала и дополнительных элементов.

При расчете обязательно учитываются такие нюансы:

  1. Сечение канала не должен быть меньше выходного патрубка.
  2. При прокладывании магистрали позволяется образование углов и поворотов. Их количество не должно превышать 3.
  3. При наличии горизонтальных участков длина каждого по отдельности должна быть не более 1 м.
  4. Если необходим уклон трубы, максимальный допустимый угол при этом равен 30°.

Приступают к изготовлению воздуховыводящих каналов:

  1. Из листов стали вырезают заготовки нужного размера с учетом небольшого зазора для загиба и стыковки краев стенок.
  2. Края предварительно очищаются от стружки. Затем изделие выгибается в нужную форму, края в месте стыковки отгибаются навстречу друг другу для формирования паза.
  3. После стыковки соединительную линию можно спрессовать молотком, воспользоваться заклепками или сварочным аппаратом.

Как выбрать вытяжку для газовых котлов и колонок?

Существует несколько разновидностей труб для монтажа системы вентиляции при установке газовой колонки.

Общим правилом является необходимость приобретения труб не менее 11 мм в диаметре. Интенсивность удаления продуктов сгорания при работе газового котла или проточной колонки напрямую зависит от диаметра трубопровода.

Лучшим вариантом будет приобретение труб диаметром 13 мм. Более широкие дымоотводы монтируют, если предусмотрено несколько точек водозабора при более мощном газовом оборудовании.

Существуют установленные требования к качеству материалов для вытяжки продуктов сгорания газовой колонки. Для эффективной, надёжной и безопасной работы требуется:

  • Повышенная гладкость внутренних стенок трубопровода (эквивалентная шероховатость не более 1 мм), чтобы не только газы, но и сажа беспрепятственно покидала коммуникации. Шероховатость выше разрешённых параметров создаёт благоприятные условия для задержки золы и сажи, что приводит к сужению просвета трубы и недостаточной интенсивности удаления газов.
  • Устойчивость труб к действию высокой температуры и агрессивной атаке химически активных соединений продуктов сгорания.

Окончательный выбор материала труб для вытяжки остаётся за хозяином. На него влияют не только соображения практичности, но и материальные возможности на данный момент.

Производители предлагают трубы разного качества, цены и срока службы:

Рекомендуем ознакомиться: Как качественно и правильно сваривать профильные трубы — рекомендации специалистов

Количество фитингов (а значит соединений и потенциальных протечек воздуха) напрямую влияет на герметичность будущей вытяжки. Плотность дымоотвода должна соответствовать классу В, а это минимум подсоса воздуха извне. Последний параметр для выбора – конфигурация труб для вытяжки:

  1. обычные трубы с монтажом на фитингах,
  2. гофрированные, гибкие,
  3. коаксиальные.

Коаксиальная труба представляет собой сложную конструкцию, где одна труба вставлена в другую с достаточным зазором по диаметру. По внутренней трубе осуществляется отвод продуктов горения. По просвету между внешней и внутренней трубой принудительный поддув чистого воздуха извне в помещение.

Коаксиальная вытяжка из нержавейки имеет не только повышенную стоимость, но и ряд практических преимуществ:

  • Изолированность внутренней трубы + подача холодного воздуха не дают трубе нагреваться в процессе работы. Отпадает необходимость в дополнительной теплоизоляции, повышается безопасность.
  • В помещении пополняется содержание кислорода, который «забирает» газовая колонка при работе.

Альтернативой дорогостоящему коаксиальному дымоходу из стали является дешёвый двухканальный пластиковый трубопровод. Однако его срок службы значительно ниже.

Гофрированные трубы из нержавеющей стали можно назвать идеальными для монтажа бытовой газовой вытяжки: они удобны при сборке, имеют минимальное количество соединений, имеют высокую антикоррозийную устойчивость, их легко спрятать в шкафах. Это наиболее дорогие и наиболее долговечные трубы для дымоотвода при газовом оборудовании.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

  • Два отопительных газовых котла, расположенных на одном этаже.
  • Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

  • Материалы, используемые при установке, должны быть негорючими.
  • Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
  • В дымоходной конструкции следует использовать не более трёх колен.
  • Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

  • запрещается прокладка вытяжной магистрали через жилые помещения;
  • в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
  • расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
  • между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
  • в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
  • количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
  • в горизонтальных участках предусматривается уклон в сторону агрегата;
  • по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Требования нормативных документов

Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.

Все требования к дымоходам изложены в следующих нормативных документах:

  • НПБ 252-98;
  • Правила производства трубо-печных работ ВДПО;
  • СП 42-101-2003, приложение Г
  • СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).

Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:

  • Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
  • Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
  • Прокладка соединительных труб через жилые комнаты запрещена;
  • Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
  • Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
  • Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
  • Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
  • Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
  • Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.

Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.

Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.

Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле — не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

В помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.

Монтаж

Устанавливать вытяжку необходимо предельно внимательно

Очень важно правильно выполнить все расчеты, чтобы избежать попадания в помещение вредных веществ

Основные правила установки:

  • правильное определение диаметра вытяжки и длины труб: очень длинные могут стать причиной слабой тяги;
  • учет мощности агрегата: чем она больше, тем сильнее потребуется тяга;
  • соблюдение техники безопасности во время монтажа: конструкция должна быть целостной, чтобы газ через неё не просачивался.

Любые нарушения правил установки вытяжки проявятся сразу или спустя некоторое время. Необходимо помнить, что газовая техника, при необдуманной эксплуатации, может стать причиной нанесения серьёзного вреда как владельцу частного дома, так и его соседям.

Особенности некоторых видов отопительных газовых устройств

Довольно много разновидностей газовых колонок и котлов имеют закрытые схемы сгорания, что делает обязательным применение для них коаксиальных дымовых труб, обеспечивающих эффективную воздушную циркуляцию (подробнее: “Как выполнить установку коаксиальной трубы газового котла – важные правила монтажа”).

Имеются отопительные приборы с принудительной газоотводной системой, в которой циркуляция воздуха осуществляется посредством работы вентилятора.

Включение вентилятора происходит автоматически вместе со включением газового отопительного устройства. При таком обустройстве системы вероятность попадания токсичных продуктов сгорания в помещение практически равна нулю.

Требования к установке

Важно придерживаться СНиП, чтобы не получить штраф и заглушку на газовой магистрали. Нормы действительны для любых колонок «Нева», «Оазис» и других марок

Какие правила в целом следует соблюдать:

  • Устройство должно быть полностью герметичным во избежание утечки;
  • Материалы сооружения должны быть устойчивы к перепадам температур, осадкам;
  • Нужно прочно закреплять все элементы, не допускать провисания;
  • По всей длине соблюдается оптимальный диаметр, который позволит создавать нормальную тягу. Для меньшего скопления копоти и эффективной работы устанавливают гладкие трубы;
  • Монтаж проводится строго вертикально.

Подключение воды

Теперь подводится труба с холодной водой к колонке, и выполняется разводка горячей воды по дому. Подключение к водонагревателю лучше выполнить американкой, соединением с подвижной накидной гайкой.

По холодной и горячей воде на линиях обязательно установите запорную арматуру – шаровые вентили.

Если на основном вводе в квартиру или в дом не стоит очистной фильтр, то перед колонкой устанавливается фильтр грубой очистки на 80-100 мкм. Желательно установить также фильтр тонкой очистки на 10-20 мкм.

Чем чище вода, тем дольше проработает теплообменник без засоров и накипи.

Трубы подводятся одним из перечисленных вариантов:

  • Подвод труб на расстояние менее 30 см к колонке и соединение с помощью гибкого шланга или медной/латунной трубки;
  • Прямое подключение труб металлопластика, полипропиленовых или стальных в зависимости от материала, которым выполнена основная разводка.

Для врезки в трубу холодной воды потребуется тройник. Самый простой вариант – это врезка в металлопласте с помощью зажимных фитингов. Потребуется только разводной ключ, труборез и вальцовочный инструмент. Из фитингов потребуется тройник, американка и запорный вентиль.

Схема подключения воды

Предварительно разрезав трубу в нужном месте так, чтобы подвод к колонке был как можно ровнее и без дополнительных колен, в разрез вставляются фитинги американка, и к ним прикручивается тройник. Далее отрезком трубы подключается колонка.

Для стальных труб потребуется сварочный аппарат и навыки варочных работ. Вместо этого используется специальный хомут-тройник. Его закрепляют на трубе и после через отвод просверливают отверстие в трубе холодной воды. Далее подсоединяется отрезок трубы до колонки.

Для полипропиленовых труб не обойтись без паяльника. Его легко взять на прокат, зато объем работ получится меньше, чем со стальными трубами.

Далее выполняется разводка труб ГВС, если их еще нет. От колонки отводится труба с запорным вентилем, а далее уже к каждому смесителю в доме.

Если выполняется только замена колонки, то все равно желательно заново проложить трубы, чтобы избежать накопления переходников и колен перед газовой колонкой. Так получится уберечь оборудование от лишних турбулентных потоков в трубах, которые могут повлиять на работу гидротермического блока управления.

Коаксиальный дымоход для колонки, функционирующей на газу

На сегодняшний день коаксиальный дымоотвод является наиболее современным решением при монтаже отопительной коммуникации. Такие устройства для удаления дыма используются в системах, которые отличаются тем, что имеют закрытую камеру для переработки газа.

С конструктивной точки зрения, коаксиальный дымоход представляет собой центральную трубу, расположенную во второй трубе. Внутренняя труба в такой конструкции выполняет функцию по удалению продуктов сгорания от отопительного прибора за пределы жилой постройки. А воздух, необходимый для работы нагревательного прибора, поступает с улицы и доставляется до закрытой камеры по свободному пространству, расположенному между двумя трубами.

Такая конструкция дымохода имеет ряд преимуществ:

  • уменьшение длины дымоотводной коммуникации;
  • увеличение коэффициента полезного действия (КПД) газовой колонки;
  • отсутствие расхода кислорода в помещении, где располагается отопительное оборудование.

Дымоход коаксиального типа — это самое современное решение для газовой отопительной системы на сегодняшний день

Таким образом, благодаря тому, что газовая колонка с коаксиальной трубой осуществляет забор воздуха за пределами помещения, нет необходимости в организации сложной вентиляционной системы. Во время монтажа этого оборудования необходимо позаботиться о том, чтобы показатель сечения коаксиальной трубы не был меньшим, чем у выходного патрубка газового нагревательного прибора.

Какие бывают варианты дымоходов

Для газовой колонки существуют два вида каналов для отвода продуктов сгорания, которые должны соответствовать установленным стандартам. Такие выводы бывают различного диаметра, поворота и длины в зависимости от способа их монтажа.

  1. Традиционный вертикальный дымоход с выводом на крышу:
  • используется в приборах с открытой камерой сгорания;
  • требуется равномерный, герметичный монтаж дымохода по внешней стене или внутри дома для удаления отработанных газов способом естественной тяги;
  • изготавливается чаще всего с помощью гофрированного шланга из многослойного тонкого алюминия со стандартным диаметром 110 мм или 130 мм. Преимуществом алюминия является высокая устойчивость к вредным воздействиям конденсата, а благодаря значительной гибкости и возможности растяжения гофры очень удобен ее монтаж;
  • применяются также стальные трубы. Но такой вид вытяжки требует утепления для

    предотвращения образования конденсата. Стальной вариант обязательно должен быть обработан жаростойкой эмалью для предупреждения появления коррозии;

  • может монтироваться из двухконтурных труб, между которыми находится теплоизоляционный материал ‒ минеральная вата. Преимуществом такого отвода является полное отсутствие конденсата;
  • для вытяжки отработанных веществ используются также трубы из нержавеющей стали и асбестовые варианты.
  1. Коаксиальный ‒ более современный универсальный дымоход:
  • используется в приборах с закрытой камерой сгорания;
  • предназначается не только для вытяжки продуктов сгорания, но и для подачи свежего воздуха при помощи конструкции «сэндвич» (сечением ~ 60 × 100 мм). Реже используется раздельный вариант коаксиального дымохода (~ 80 × 80 мм).
  • такая система является турбированной. Газы при помощи мощного вентилятора выводятся наружу по внутренней, горизонтально установленной в стене конструкции. Воздух извне подается к закрытой камере сгорания между стенками, при этом подогреваясь от внутренней горячей трубы;
  • конструкция пожаробезопасна. При помощи поступающего снаружи холодного воздуха охлаждается внутренняя труба, по которой выводится горячая отработанная смесь. Таким способом снижается риск перегрева и предупреждается возгорание;
  • этот вариант наиболее компактный, эффективный и недорогой. Он монтируется горизонтально от прибора сквозь стену, имея небольшой (до 3о) угол наклона вниз во избежание попадания внутрь атмосферных осадков;
  • коаксиальный вывод применяется также для газовых котлов и радиаторов, может использоваться и для твердотопливных тепловых генераторов как наиболее энергосберегающий и экологичный вариант.

Выбор материала трубопровода

Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.

Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.

В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.

Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется

Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

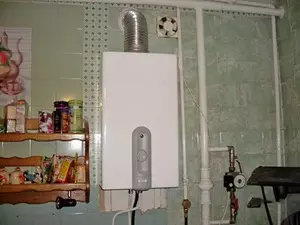

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.

*Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.

Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.

Установка газовой колонки

Для начала на стене закрепляются крючки, на которые будет вешаться водонагреватель. Если на стене есть кафель, то он сверлится специальным пером по кафелю обычной дрелью, необязательно включать ударный режим, так больше вероятность того, что плитка не деформируется

Подготавливают все, что может понадобиться для установки, важно не забыть приобрести шланги для горячей и холодной воды с резьбой нужного размера и длины. Перед подсоединением газового рукава к трубке с подачей газа нужно проверить край гладкий трубки, так как в дальнейшем будет использоваться прокладка из паронита

Если края шершавые, то они выравниваются либо напильником, либо мелкой наждачной бумагой. Гораздо удобнее подсоединять колонку к шлангам в снятом состоянии. Для того чтобы загерметизировать соединения резьбы газовых труб, можно использовать ленту тангит. Закрученные резьбы, проложенные нитью укрепления, раскручивать нельзя, так как тангитная лента потеряет свои свойства. Обязательно нужно проверить качество всех соединений чем-нибудь, что хорошо пенится, к примеру, жидким мылом. Если есть свищи, их обязательно нужно устранить – все до единого. Снимают с колонки крышку и подсоединяют шланги для воды. Водяные соединения лучше всего укреплять льном со специальной сантехнической пропиткой. После сборки обязательно включается вода, проводится проверка на наличие течи. Если где-то немного капает, то ничего опасного в этом нет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
