Булерьян своими руками

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

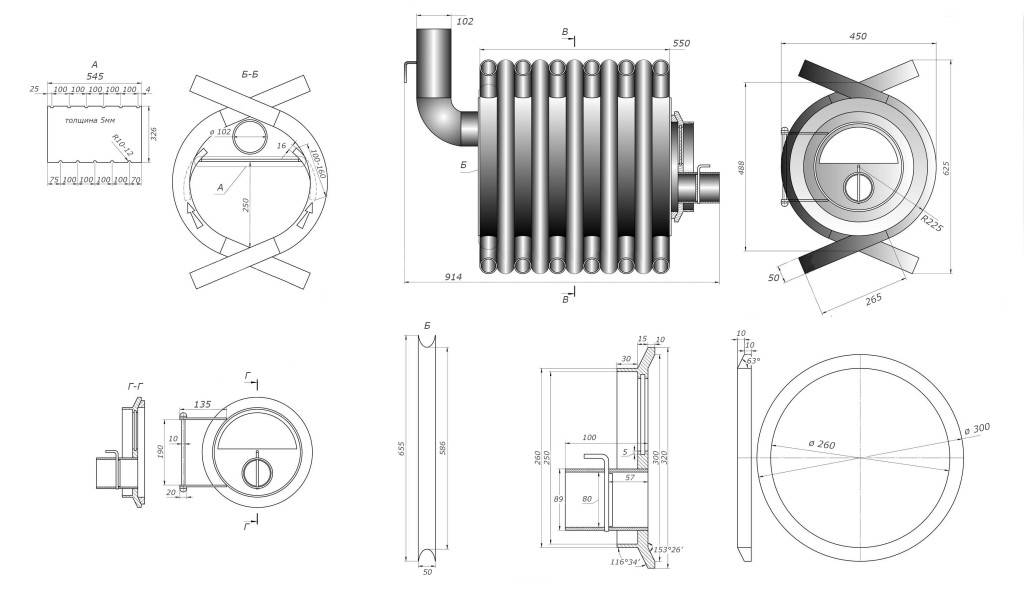

Чертёж

Теперь видимо стоит прояснить, из чего же состоит этот чудной бочонок, обнимаемый трубами. булерьян чертёж которого, всё же смогли воссоздать народные умельцы, не так уж сложен. Эта технологичная “буржуйка” вобрала в себя некоторые элементы разных печей: Основную топку, дополнительное пространство, для дожигания газов, образованных в процессе первичного сгорания (а точнее, горения-тления) топлива.

Далее к основным элементам следует отнести главные теплообменные элементы – изогнутые дугой отрезки труб. В них и происходит основной процесс конвекции. Трубы, как правило, двумя третями диаметра погружены в топку. Одновременно они являются частью стенок топки и контактируют непосредственно с жаром пламени. Есть варианты топок с колосником, когда стенкам теплообменника хотят добавить защиту от прогорания.

Верхняя часть топки, отделённая горизонтальной пластиной, от нижней части, позволяет дожигать газы, при поступлении туда дополнительного, подогретого воздуха. Поступает он через инжекторы. Расположение и место ввода в топку оных, может незначительно варьироваться.

Классический вариант буллера, имеет дверцу с поддувалом, оснащенным регулятором подачи воздуха дросселем и зольничком. Варианты могут быть с условной градуировкой подачи воздуха, огнеупорным стеклом, глазками контроля дожига газов и прочими разностями. На выходе, дымоход обязательно оборудован заслонкой с гарантированно открытым сектором в четверть сечения. Что обеспечивает надежный вывод угарных газов, кроме наверно случаев, явно аварийных.

Булерьян в разрезе

Трубы дымохода обязательно оснащаются теплоизоляцией, так как это решительно важно для подобного типа печей. Оригинальные изделия, родом из Канады, оснащаются экономайзером. Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления

Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас. Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу

Он монтируется сразу после первого колена дымохода, на его вертикальную часть, и тоже участвует в дожигании продуктов газогенерации и окисления

Что довольно важно, это позволяет повысить КПД и помогает газам быстрее покидать дымоход. Не путать с дополнительными теплообменниками, которые устраивают на дымоходе, для нагрева воды или просто для дополнительного отбора тепло-калорий, про запас

Так называемыми аккумуляторами тепла, такие тоже бывают. Дымоход, а точнее его вертикальная часть, должна иметь достаточную длину, в зависимости от вашего строения. В среднем это около пяти метров. Но не стоит устраивать дымоход ниже, эта длина не обеспечит нужную тягу.

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

Преимущества и недостатки печи

Большое преимущество печки заключается в том, что топливом для булера служат дрова, которые в большинстве своем легкодоступны. Благодаря встроенной газовой камере печь действительно быстро нагревается. А по сравнению с печкой-буржуйкой в булерьяне очень маленький расход дров. Приблизительно в день выходит до трех загрузок дров, что очень экономно.

Другой плюс булерьяны состоит в принципе работы и обогрева помещения внутренним нагретым воздухом, исходящим из неё. Это приводит к большему коэффициенту полезного действия в сравнении с печами, нагревающими жилье отдачей тепла со всей поверхности. К тому же печь обладает компактными размерами и удобной дверцей для закладки дров.

Можно перечислить ещё некоторые очевидные преимущества буллера – это и большая отапливаемая площадь помещения, и её равномерное прогревание, при этом отсутствует копоть с дымом в жилой зоне.

Минусы использования булерьяны заключаются в следующем. Часто на сайтах изготовителей печей длительного горения умалчивается о том, что для быстрого прогрева холодного помещения (то есть для поднятия температуры, например, с пяти градусов до двадцати градусов по Цельсию) в булерьянах довольно быстро тратится большое количество топлива, и топка может выгореть за тридцать минут при интенсивном горении.

Другой недостаток заключается в том, что позади булерьяны необходимо ставить вентилятор, чтобы разгонять скапливающийся над ней горячий воздух. Ещё один минус состоит в обгорании пыли с самого котла.

Печь Булерьян обладает компактными размерами и удобной дверцей для закладки дров.

Недостатки

Из всего вышесказанного можно прийти к выводу, что недостатков такой обогревательный агрегат не имеет. Но не спешите так думать. Есть важные нюансы, которые следует учитывать:

  • Любое органическое топливо при сгорании выделяет реакционную воду. Она является аналогом метаболической воды, которая образовывается в живых организмах. По причине низкой температуры в топке реакционной воды в выхлопе больше, чем у других аналогов печей медленного сгорания.
  • Необходимо упомянуть и про минеральные составляющие древесины. Зола в дереве имеется изначально, хотя производитель указывает на тот факт, что при сгорании древесины золы не имеется. Так вот, зола выходит через дымоход.
  • И последний момент – наличие углеводородных радикалов. Что это собой представляет? Это очень активные химические остатки, которые не до конца разлагаются. Как следствие КПД уменьшается до 7%. Такая же доля составляет и выхлопы. Для бытового использования булерьянов этот показатель катастрофический.

Итак, делать булерьян или нет, решать только вам. Мы не смогли учесть всех нюансов, с которыми каждый мастер-самоделки может столкнуться. Надеемся, что эта статья направит вас в правильное русло и поможет принять взвешенное решение. Если вы уже сделали печь булерьян, то оставляйте комментарии к этой статье. Ваш опыт неоценим, ведь практика всегда сильнее теории.

Возможно, вам также будет интересно прочитать такие материалы:

  • Печь для бани
  • Печь «Голландка»
  • Печь тандыр
  • Печь шведка

Изготовление

Как уже было сказано выше, печь Булерьян вполне можно изготовить самостоятельно. Конечно, ее конструкция относится не к самым простым, и процесс займет больше времени, чем в случае с обычной буржуйкой. Чтобы максимально сократить время на изготовление, рекомендуем не составлять чертеж, а найти готовый в открытом доступе. Все конструкции Булерьян практически одинаковы, поэтому можете ориентироваться на уже существующие проекты, проверенные другими людьми.

После того как найдете чертеж, изготовьте по нему лекала соответствующих размеров. Это значительно упростит в дальнейшем процесс раскройки металла. Лекала вполне можно сделать из картона.

Помимо этого, вам понадобится следующее:

  • листы металла. Их толщина должна составлять от 5 до 6 миллиметров. Более тонкие листы использовать нельзя, так как они быстро прогорят,
  • трубы. Они тоже должны быть металлическими. Толщина стенок элементов та же — 5–6 миллиметров. Наружный диаметр может варьироваться от 5 до 6 сантиметров,
  • трубогиб. Этот инструмент необходим для придания изгиба трубам,
  • строительный уровень. Нужен для проверки ровности установки всех элементов. перекосы в процессе изготовления допускать нельзя, поскольку это приведет к снижению эффективности работы конструкции,
  • сварочный аппарат и электроды для работы с ним. Конечно, желательно приложить к этому еще и умение работать с данным видом оборудования, но даже в случае отсутствия опыта вы можете получить его, заранее потренировавшись на нескольких ненужных металлических элементах. Также для работы со сварочным аппаратом запаситесь средствами защиты: перчатками, очками и т. д. Это требование техники безопасности следует выполнять неукоснительно. В противном случае, сварочные работы могут привести к серьезным травмам,
  • труборез. Нужен для нарезки трубы на сегменты необходимого размера,
  • вспомогательные инструменты. В их число входят: рулетка, угольник, маркеры для нанесения разметки, шлифмашинка и тому подобные мелочи.

Для начала, займемся подготовкой всех элементов, из которых будет состоять конструкция. Берем металлическую трубу, измеряем ее, размечаем так, чтобы получилось 8 сегментов, и нарезаем с помощью трубореза. Длина каждого элемента должна составлять 120 сантиметров. Теперь формируем изгиб каждой трубки с помощью трубогиба. При этом нужно задать радиус 225 миллиметров.

С трубами разобрались, принимается за раскройку металла. Тут все просто — возьмите заранее заготовленные лекала, нанесите по ним разметку на лист и вырежьте все детали, включая дверцы, патрубки, ящик для золы и т. д. Следует учесть, что корпус печи будет состоять из нескольких полос, их ширина должна быть чуть больше наружного диаметра заготовленных трубок. На каждом конце такой полосы сделайте овальный надрез. Это необходимо для последующих сварочных работ.

Патрубки для входа воздуха и выхода дыма можно сделать двумя способами. Первый — это выкроить и свернуть в кольцо полоски из металлических листов. Второй способ — просто взять какую-нибудь подходящую трубу и разрезать на куски.

Делаем булерьян сами!

Булерьян своими руками чертежи и фотографии.

За основу были взяты профильные трубы 60/40 мм толщиной 3 мм, можно было использовать круглые, но под рукой не было трубогиба да и хотелось оригинальности.

Печь дровяная длительного горения

Размеры профильных труб были выбраны не случайно, площадь профильной трубы 60 мм на 40 мм, равна площади круглой трубы диаметром 80 мм, а именно такие трубы использует печь марки булерьян. Если трубы будут больше диаметром тяга будет меньше и помещение прогреваться будет дольше, нам же надо, чтобы быстро нагревалось помещение с минимальным количеством дров и была циркуляция воздуха в помещение.

Печь дровяная длительного горения своими руками

трубы сваривал между с собой по лекалу, на полу в гараже прикрутил две доски с расстоянием между ними в 360 мм, для того, чтобы все мои заготовки были одинаковой ширины.

Буржуйка в гараж

Самодельная буржуйка длительного горения

после того как сварил таких заготовок семь штук, стал сваривать их между собой

лучше всего это делать на ровной поверхности, избегая перекосов. Обязательно смотреть, чтобы ни чего не сбивалось и все сваривать между собой аккуратно.

Печи длительного горения

после того как сварили все трубы между собой мы получаем скелет нашей будущей печки, тут можно пойти в двух направлениях наваривать железо снаружи скелета или изнутри, в нашем случаи железо было наварено на скелет самодельного булерьяна, для того чтобы холодный воздух быстро прогревался и лишний раз не обжигаться об нашу печь.

Булерьян своими руками

Печь булерьян своими руками

К тому же внешний вид намного приятнее когда скелет печки булерьяна не видно. Для обшивки скелета использовали сталь 5 мм, для того чтобы загнуть лист стали не используя силу богатыря надо сделать надрез на линии сгиба

Печка для гаража

Отопление в гараже

Печь для гаража

Чем славится булерьян? тем, что это печь длительного горения, она может работать в режиме тления. Режим тления топлива (дров) регулируется заслонкой на фронтальной части печи. Как сделать буржуйку булерьян с высоким КПД? Все очень просто не давайте вашему теплу и дровам вылетать в трубу, перед дымоходом нужна перегородка

Печь для гаража своими руками

таким образом мы получаем две камеры сгорания и прежде чем дыму, не сгоревшим частицам выйти наружу нужно преодолеть нашу перегородку. Тут начинается самое интересное, все задают вопрос как сделать печку с высоким КПД и низким расходом топлива? На данную перегородку, которая служит делением камеры сгорания на 2 отдела устанавливаем трубу с подсосом воздуха

Форсунка для поджога газов

Чертежи печи булерьян своими руками

все частицы, которые у нас не сгорели в нашей буржуйке прежде чем вылететь в трубу они догорают во второй камере сгорания при подачи туда дополнительного канала воздуха. Подача воздуха осуществляется снизу труб, но лучше всего предусмотреть ручную регулировку подачи воздуха для полного сгорания частиц. Данная регулировка была выполнена путем наваривания гаек на нашу трубку, если воздуха поступает много и частицы, оставшиеся не воспламеняются и не догорают, а вылетают в трубу, следует уменьшить подачу воздуха путем закручивания в них болтов.

Печь длительного горения своими руками

Дно нашего самодельного булерьяна делали так же из листа стали 5 мм, вырезая его под наши трубы, потом обваривая его вокруг труб.

Затем нужно сделать заслонку для подсоса воздуха, ее делали из трубы, огромной плюшки диаметром таким же как и труба и гвоздь для открытия и закрытия заслонки. Данной заслонкой можно регулировать режим тления в печи. При открытой заслонки печь работает в обычном режиме.

Самодельная заслонка для подсоса воздуха и регулировки подачи воздуха.

Для того, чтобы дверь в печки от высоких температур не вело, надо сварить защитный экран. Жаростойкий экран варил из стали 5мм.

Жаростойкий экран для печи булерьян

Жаростойкий экран для печи булерьян

Дымоход надо делать из трубы 120мм, не меньше! Это нужно для хорошей тяги.

ВАЖНО помнить для лучшей циркуляции воздуха через булерьян его нужно устанавливать минимум 14 см от пола, тогда забор воздуха будет лучшем образуя хорошую тягу из профильных труб

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.

  • Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
  • Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
  • Как сделать самодельный вибростол своими руками: устройство и принцип работы, список материалов и инструментов, этапы изготовления, вариант для расформовки и с ручным приводом, обзор 6 лучших готовых моделей, их плюсы и минусы
  • Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты

Изготовление печи своими руками. Пошаговая инструкция

Первый вариант. Классическая конструкция

Подготовительные работы

На начальном этапе готовятся листы металла, и нарезается необходимое количество заготовок труб в соответствии с чертежом. Затем производится придание им необходимой формы при помощи трубогиба. Важным условием при этом является соблюдение радиуса изгиба на всех трубных заготовках.

Чертеж

Придав вертикальное положение заготовкам труб, необходимо зафиксировать их сваркой в нескольких точках — прихватках. Затем устанавливается заготовка, представляющая деталь верхней части топливника и проваривается по контуру. В результате получается каркас изделия. В ходе сварочных работ следует соблюдать перекосы и смещения элементов каркаса.

Основной ход работ

Для монтажа конвекционных труб следует приварить патрубки. Необходимо далее сделать надрез внутри каркаса и завести инжекционные трубки. Завершив эти действия, следует произвести герметичное заваривание этого отверстия.

Детали, выполненные из стального листа, представляют части каркаса, причем их количество должно находиться в соответствии с числом конвекционных труб. Заготовку следует приложить к трубе и прихватить в нескольких точках сваркой.

Печка булерьян

В качестве дымохода используется толстостенная труба с диаметром 100 мм. Задняя стенка устанавливается на свое место и точечно прихватывается. Дымоход совмещают с отверстием, предназначенным для отвода газов, и приваривают.

После этого монтируется передняя стенка, к которой необходимо приварить кольцо для сопряжения с дверцей печи.

В результате сборочных работ получается заготовка изделия, собранная наполовину. Ее необходимо проверить на устойчивость и, в случае необходимости, произвести мероприятия по корректировке. Убедившись в качественной черновой сборке конструкции, производится тщательная обварка конструкции.

Установка передней дверцы

Наиболее ответственным и достаточно сложным этапом является монтаж передней дверцы. Сложность работы связана с необходимостью абсолютно герметичного прилегания к лицевой стенке аппарата. Нарушение этого условия приведет к сбою работы печи и снижению ее эффективности. Для создания заготовки потребуется лист толстого металла, вырезанный в виде круга. В ее нижней части размещают трубу, оборудованной заслонкой. Дверцу необходимо навесить на петли, а после этого приварить устройство запирания.

Печка в доме

Для увеличения герметичности вырезается отверстие круглой формы, и приваривают к нему кольцо. На дверце фиксируют сваркой два кольца с несколько другим диаметром. Их следует уплотнить при помощи асбестовой прокладкой.

В завершении все швы зачищаются и шлифуются.

Второй вариант

Конструкция в этом случае имеет только некоторое сходство с оригинальной. В ней подобие ограничивается наличием камер, расположенных так же, как и в печи Булерьян, и присутствием труб. Для создания корпуса устройства применяется бочка с толстыми стенками, к которой привариваются трубы, изогнутые в соответствии с радиусом бочки.

Основа для печки

В результате получается конструкция, в которой трубы соприкасаются с топкой на небольшой площади. В случае неплотного прилегания труб, их установка теряет всякий смысл. Дальнейшая технология сборки аналогична описанной выше.

Такая конструкция существенно упрощает сборку печи. Однако целесообразность ее создания находится под сомнением. Это связано с тем, что КПД этого устройства будет незначительно выше, чем у традиционной буржуйки, а скорость прогрева помещения не может сравниться с классическим вариантом печи Булерьян.

Передача тепла печи из бочки будет осуществляться от разогретого корпуса посредством жесткого излучения, а не конвекцией.

Как я модернизировал булерьян

Особенности устройства рассматриваемой печки таковы, что она изначально может качественно и равномерно распространять кислород внутри себя. Трубки снизу втягивают холодный кислород, а из установленных вверху выводится подогретый воздух. При желании вы можете обеспечить принудительную циркуляцию кислорода.

Взял трубки подходящего диаметра и сварил из них переходники на отверстия трубы печки, расположенные снизу. С одного края переходник я заглушил.

Вторую сторону соединил с вентилятором.

Решил использовать «улиточные» модели вентиляторов. Для обеспечения их работы в моем случае хватило 90-ваттного двигателя на 2800 оборотов за минуту.

Результаты отличные – после модифицирования булерьян стал работать еще эффективнее.

Также думаю над тем, чтобы подсоединить к верхним выходам гофру и развести по разным направлениям – получится полноценная отопительная система.

Можете додумывать инструкцию на свой лад. Я с удовольствием почитаю ваши предложения и может даже применю что-нибудь на практике.

Моя же инструкция поможет вам собственноручно собрать надежную, эффективную, долговечную и производительную печку.

Удачной работы!

Практические советы — как использовать Булерьян

Руководствуясь опытом по использованию и более того изготовлению, хочется дать некоторые рекомендации:

  • Собирайте трубы дымохода против хода движения газов, а не по ходу, как советует производитель. Это поможет сохранить ваше напольное покрытие в целости от древесных смол, вытекающих из каждого отверстия в печке. Тогда они смогут возвращаться обратно к дымоотводу, и сгорать.
  • Соблюдайте правила пожарной безопасности, не пренебрегайте ими, при организации помещения возле печи.
  • Последуйте инструкции и обеспечьте легкую разборку и сборку трубы, для легкого доступа при чистки от копоти и смол.
  • Настройте работу вашего Булерьяна, под себя. Определите приемлемую температуру ее горения. Периодически осматривайте верхнюю часть трубы на наличие смоляных наростов.
  • Подберите подходящий для вас режим топки. Наибольшее время горения, помноженное на минимальную степень засора дымохода. Оптимальное соотношение достигнуто, если вы прочищаете печь два раза в сезон.
  • Просушивайте дрова над печью, прежде чем закинуть их внутрь.

Используйте в качестве топлива кроме поленьев брикеты из щепы и опилок. Они немного упростят печку в использовании. Сделают топку дешевле.

Статья написана для людей, которые в зимнее время топят Булерьян круглые сутки. Дачникам выходного дня статья не будет полезна. Все мои наблюдения и советы являются личным мнением и не претендуют на официальную инструкцию как топить Булерьянчик.

Инженеры постоянно внедряют в согреватели что то новое. Устройства рассредоточивающее горючие газы по печи равномерно. Еще у Бренеранов появилась индивидуальная точная регулировка режима горения дров.

Конструкция, принцип работы и главные характеристики

Конструкция булерьяны предусматривает наличие:

  1. труб теплообменных;
  2. камеры вторичной;
  3. патрубка дымохода с регулятором;
  4. двойной задней стенки;
  5. камеры первичной;
  6. зольника;
  7. поддувала;
  8. ручки регулятора мощности;
  9. ручки дверцы;
  10. загрузочной дверцы;
  11. двойной передней стенки;
  12. инжектора.

В любой печке обязательно должны быть отверстия для выхода естественной тягой продуктов горения, поэтому абсолютно все виды печей не герметичны и снабжены шибером (дымовым дросселем). Сверху над шибером располагается экономайзер буллера протяженностью около двух или трех метров, имеющий тепловую изоляцию из асбеста или базальтового картона

Дымовой газ как раз и догорает в этом важном элементе бренерана

В конструкции печей длительного горения обязательно предусмотрен зольник, то есть полностью герметичный ящик для отходов горения. Через специальное отверстие, имеющееся над зольником, в камеру сгорания попадает воздух, необходимый для горения.

Кроме того, над печной дверцей имеется специальный вырез для того, чтобы стекло окошечка на ней обдувалось токами воздуха, и сажа на нем не собиралась для хорошей видимости процесса внутри.

Принцип работы булерьяны похож на работу буржуйки, но имеет КПД намного выше. Это связано с тем, что заложенные внутрь дрова не сгорают до конца сразу, а медленно тлеют. При этом воздушные потоки изнутри бренерана равномерно распространяются по жилищу, охватывая большую площадь теплоотдачи печки.

Отопительная схема печи Булерьян сделанной своими руками

Устройство печи Булерьян

Печь изготовлена из металла. Устройство Булерьяна включает в себя конвектор, изготовленный из труб большого диаметра, люк для загрузки топлива, инжекторные трубки и заслонки.

Конвектор представляет собой металлические трубы, изогнутые в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает с нижней части конвектора. При нагреве воздух смещается вверх.

Так устроена печь

Внутри топки располагается перегородка. Она необходима для образования вторичной камеры, в которую воздух попадает через инжекторные трубки.

В ней происходит дожигание продуктов, образовавшихся в результате пиролиза. Такая конструкция топки повышает коэффициент полезного действия печи.
Люк для загрузки дров оборудован жароустойчивым стеклом. Это дает возможность следить за процессом горения. В нижней части дверцы располагается поддувало.

Сам котел можно расположить в кожухе. Источник фот: ecoteplo.pro

Оно оборудовано заслонкой для регулировки потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм.
Задняя часть печи оборудована дымоходом. Он необходим для отведения продуктов горения в атмосферу. Дымоход оснащен заслонкой, регулирующей тягу.

Размеры

Габаритно массовые параметры печи буржуйки Булерьяна отличаются в зависимости от её мощности. На рынке представлены компактные изделия для обогрева помещений небольшого объема. Более мощные модели имеют увеличенные габариты и вес.

Отличия от печи Бренеран

Котел российского производства изготавливается по лицензии немецкой компании. Принцип действия печей Булерьян и Бренеран не отличается. На некоторых моделях отечественного производства люк для загрузки топлива изготавливается без смотрового окна.
Твердотопливный котел Булерьян может быть оснащен защитным экраном. Он исключает риск получения ожогов при прикосновении к печи.

Итог

Пусть в настоящее время центральные позиции и занимает самостоятельное, независимое от внешних факторов, автономное отопление, также имеет место быть и такому полезному устройству в виде печи Булерьяна. Так же её называют и Бренераном. Если не вдаваться в подробности, то подобные печи состоят из топок, к которым подведены несколько согнутых труб. Благодаря такой конструкции процесс сжигания дров и других разновидностей твёрдого топлива становится более эффективным.

Стоимость на такую промышленную модель начинается с двухсот долларов. В большей степени она зависит от размеров и технических характеристик топки. Бесспорно, изготовление печи Булерьяна тяжело назвать простым, ведь на обычную буржуйку уйдёт куда меньше сил и времени. Но удобство при эксплуатации и высокий коэффициент полезного действия совершенно оправдывают потраченную энергию!

Вывод

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.
