Печь для гаража своими руками

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

  • площадь помещения — от нее зависят габариты устройства;
  • наличие желаемых функций — нагрев воздуха, воды;
  • присутствие каменки открытого или закрытого типа;
  • теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка с отрезным диском по железу;
  • емкость для замешивания раствора;
  • печной молоток-кирка;
  • мастерок;
  • правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

  1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
  2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
  3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
  4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

  1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
  2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
  3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
  4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
  5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

  • несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
  • недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
  • неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Дровяные буржуйки из подручных материалов

Буржуйка на дровах, классическая печь на протяжении многих десятков лет. Она проста как автомат калашникова. Буржуйка состоит из 2 отделов. Первый, больший по размерам служит для закладки дров. В этом отсеке обязательна должна быть дверца необходимого размера. Второй отдел буржуйки служит для накопления золы. В нем так же есть дверца для удаления золы. Эта дверца в зольнике служит поддувалом.

В верхнем отсеке буржуйки находится дымоход. Можно выбрать любые форму, размер буржуйки. Главное соблюдать выше описанные принципы. Часто для изготовления буржуек берут старые бочки из металлического листа. Некоторые мастера отказываются от изготовления раздельных дверец. Они делают одну большую. Поверх такой бочки наваривают металлический лист. Получается плита для приготовления пищи. Такая конструкция интересная, но не долговечная конструкция.

Ведь бочки делают из тонкого металла, и он прогорит со временем. Регулировать через одну большую дверцу тягу достаточно сложно и не эффективно. Конструкция такой печки достаточно большая. Буржуйка такой конструкции пожаро-опасна. Буржуйки делают так же из бидонов, баллонов, больших нефтяных труб и прочих готовых металлических конструкций.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Отопитель на отработке

Печка в гараж на отработке — удобный вариант, если есть возможность недорого или бесплатно добывать жидкое топливо (такие агрегаты могут работать на других маслах, на солярке)

Отопитель пожароопасен — важно следить, чтобы топливо не содержало воду, иначе через отверстия в дожигателе (перфорированной трубе) будут вылетать брызги горящего масла

Изготавливается отопитель на отработанном масле своими руками из листового металла, трубы или бочки. Резервуар под топливо и верхняя камера могут иметь цилиндрическую или прямоугольную форму.

Конструкция печки на отработанном масле

Руководствуясь предложенным чертежом, можно изготовить классическую печь на отработке в гараж. Топливо заливается в нижний резервуар, для его розжига используется горючая жидкость. Выделяющиеся пиролизные газы в перфорированном дожигателе смешиваются с воздухом, и догорают уже в верхней камере, снабженной внутренней перегородкой.

Такая печка для гаража проста в сборке, но не очень экономична — на час работы требуется около 2 литров отработки. При ее работе заметен запах гари и горючего, помещение должно хорошо вентилироваться.

Размерная схема самодельной печки на отработанном масле

Печь на отработке в гараж может представлять собой конструкцию с капельной подачей горючего. Это более безопасный вариант для использования в гараже. Существует несколько вариантов таких отопителей, но принцип устройства общий: необходимо обеспечить дозированную подачу топлива и приток воздуха в камеру сгорания.

Печь на отработке с капельной подачей горючего

Так как маслопровод проходит вдоль трубы дожигателя, топливо успевает нагреться и активнее испаряется, попав в камеру сгорания. Стенки работающей печи раскаляются докрасна, поэтому умельцы из печки-капельницы на отработке своими руками создают полноценный жидкотопливный котел, обустроив вокруг корпуса водяную рубашку. Водяной контур дает возможность полноценно прогревать свой гараж больших размеров.

Универсальным вариантом можно назвать печь на дровах и отработке. Обычно это гибрид из небольшой дровяной печки, корпус которой при необходимости может служить верхней камерой классического отопителя на отработке. Резервуар для жидкого топлива расположен снаружи корпуса буржуйки и соединен с ним прямым или изогнутым перфорированным дожигателем.

Еще один вариант гибридной печки:

  • нижняя часть корпуса представляет собой классическую дровяную буржуйку;
  • верхняя часть корпуса выполняется съемной, она состоит из крышки, дожигателя и верхней камеры сгорания;
  • дожигатель комплектуется съемным кожухом, который превращает его в дымовую трубу, когда печка работает на дровах;
  • внутри корпуса имеется резервуар для жидкого топлива, который вынимается или вставляется в зависимости от вида используемого энергоносителя.

Гибридная печка для отопления гаража

Изготавливая такой агрегат, требуется качественно подгонять по размеру и сваривать все элементы. Удобство универсальных печек заключается в широком выборе топлива.

Особенности конструкции

Буржуйка сделана по стандартной схеме

Чисто конструктивно листовая печь (как впрочем, и все остальные типы печей) изготавливается по стандартной схеме. В самой нижней ее части устраивается поддувало (или зольник), представляющее собой небольшое отделение с дверцей, над которым располагается решетчатая перегородка, называемая колосником. На поверхности колосника происходит сгорание закладываемого в топку горючего, после чего остатки золы проваливаются сквозь решетку в зольник. Поддувалом эта часть печки-буржуйки называется потому, что через ее не полностью прикрытую дверцу в топку попадает воздух из помещения.

На верхней крышке печки обычно делается небольшая площадка, на которой при желании можно будет вскипятить чайник или разогреть еду. Здесь же устраивается дымоход, используемый для вывода наружу газов, образующихся при сгорании топлива.

Как выбрать тепловую пушку по техническим параметрам

Одним из важнейших технических параметров любой тепловой пушки является уровень ее производительности. В характеристиках производители указывают количество киловатт, которые способна выдать пушка в интенсивном режиме работы. Расчет уровня производительности можно выполнить и самостоятельно.

Мощности в 1 кВт в среднем хватает для обогрева площади в 10 м² при условии, что высота потолков не превышает 3 м. Этот показатель является условным, поскольку он зависит от эксплуатационных условий помещения, которое нуждается в обогреве.

Факторы, которые влияют на эффективность обогрева:

  • толщина стен;
  • наличие и качество утепления;
  • состояние вентиляционной системы;
  • утечки тепла (частота открывания ворот или дверей);
  • количество окон и дверных проемов, их размер;
  • температура воздуха на улице;
  • состояние полов;
  • сила ветра и др.

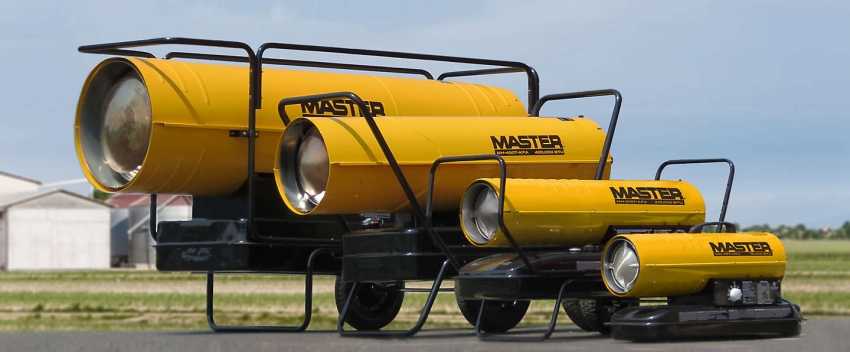

    Тепловые пушки на дизельном топливе представлены в разных мощностях, что позволяет подобрать прибор как для небольшого помещения, так и для производств и ангаров.

Цена дизельной тепловой пушки непрямого нагрева не является показателем качества

Подбирая прибор, желательно обращать внимание на мощные модификации. Чем выше этот показатель, тем лучше

Если тепла будет много, всегда можно уменьшить интенсивность работы

А при нехватке обогрева придется докупать еще один прибор, что существенно скажется на бюджете. На эффективность дизельного обогревателя оказывает влияние еще и место его установки

Если тепла будет много, всегда можно уменьшить интенсивность работы. А при нехватке обогрева придется докупать еще один прибор, что существенно скажется на бюджете. На эффективность дизельного обогревателя оказывает влияние еще и место его установки.

На заметку! В больших помещениях желательно использовать несколько обогревателей. Расстановка приборов по диагонали будет более эффективной, чем размещение вдоль стены.

Холодный воздух всегда тяжелее теплого, поэтому он всегда скапливается в нижней части помещения. Исходя из этого, становится понятно, что установка пушки на возвышенность или поворачивание ее рабочего края вверх не увеличивает эффективность обогрева. Самое оптимальное положение оборудования – горизонтальное.

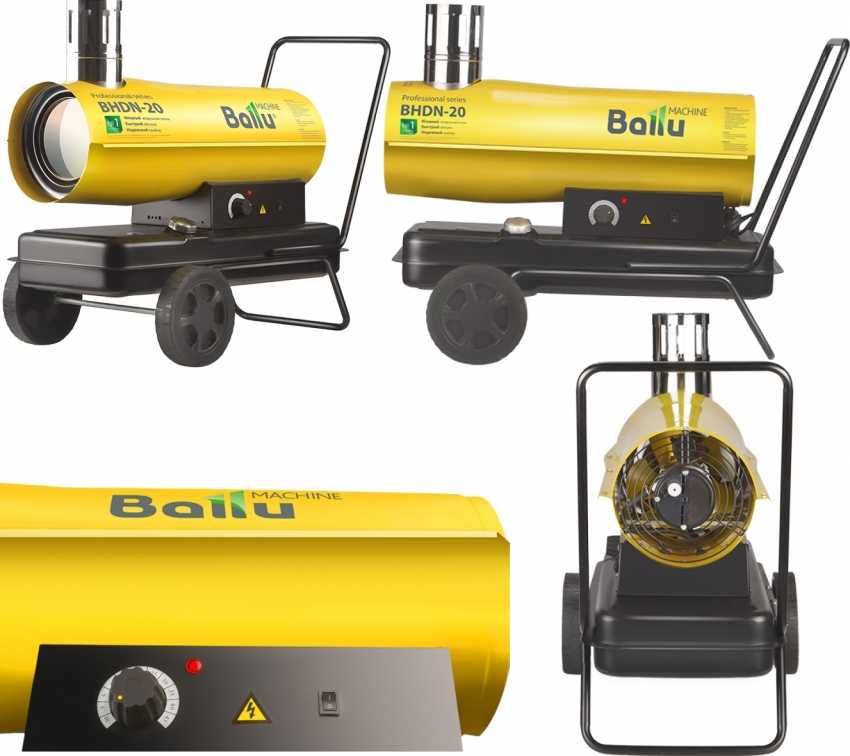

Модель тепловой пушки непрямого нагрева Ballu BHDN-20 способна обогреть помещение площадью до 200 м².

Производительность тепловентиляционного оборудования – еще один параметр, на который следует обращать внимание. У дизельной пушки непрямого нагрева Ballu BHDN-20 этот показатель составляет 500 м³/ч

Это значит, что прибор в течение 1 часа способен эффективно нагреть указанный объем воздуха

Это значит, что прибор в течение 1 часа способен эффективно нагреть указанный объем воздуха.

Не последнее значение имеют габариты и вес конструкций. Масса тепловых пушек может варьироваться в пределах 3-30 кг. Большинство из них имеет мобильную конструкцию, поэтому они удобны в эксплуатации. Чем меньше прибор, тем легче его перемещать.

Плюсы и минусы печи-буржуи

Буржуйка относится довольно безопасным печам с простотой конструкцией.

В домашних условиях можно собрать буржуйную печь самостоятельно. Достаточно обладать основными навыками сварки. Самодельная печь не будет уступать свой функциональностью покупной буржуйке.

Для отопления помещения необходимо немного топлива. Достаточно одной топки дров на несколько часов.

  • Печь-буржуйка довольно компактна, не занимает много места. Если улучшить конструкцию обложив ее кирпичом, так же не будет занимать много места.
  • Дизайн. В современных буржуйках не только повышена функциональность, но и внешний вид. В продаже представлены самые различные варианты дизайна печей.
  • К минусам можно отнести то, что печь не подходит для домов с большой площадью и постоянным проживанием. Для таких помещений нужны более мощные печи.
  • Большое потребление твердого топлива.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь можно перевести в режим длительного горения, манипулируя задвижкой. Другое дело, что не все они рассчитаны на этот режим. Обычные печи с закрытыми задвижками могут быть даже опасными — в режиме тления они могут стать источником дыма или опасного угарного газа. Безопаснее найти печь камин для дачи, чтобы в характеристиках была указана строка длительное горение и стоит максимальное время горения одной закладки Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Устройство печи-буржуйки

Для начала самостоятельной работы мастеру необходимо ознакомиться с простейшим устройством печи буржуйки:

  1. Обязательной комплектующей является корпус. Корпус выполняется из металла (чугун или сталь) с достаточно толстыми стенками.
  2. Внутри корпуса располагается топка.
  3. Для эффективной работы и простоты ухода за конструкцией в нижней части корпуса лучше обустроить зольник. На боковой поверхности печи находятся две дверцы, одна из которых ведет в топку, вторая в зольник.
  4. Обязательным элементом является варочное отверстие, через которую подается свежий воздух в топку.
  5. Защитный экран или кожух с одной стороны предотвращает контакт человека с раскаленной поверхностью, а с другой стороны, обеспечивает более длительное сохранение тепла. При подобном подходе к строительству кожух удерживает накопившееся тепло внутри, замедляя процесс остывания помещения.

Для конструкций различного типа предусмотрены опорные ножки, а также дымовая труба. Форма буржуйки, как правило, напоминает прямоугольник. Однако, для печей из старой бочки изначальная форма не меняется.

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

Изготовление дымоотвода

Первые метры отвода отработанных газов должны быть выполнены из толстого материала (около 3 миллиметров). Если пренебречь этим требованием, то тонкий металл через некоторое время прогорит. Под топкой обязательно должно быть обустроено место, которое будет использоваться для вывода золы. Для чего необходимо применить стальную пластину, которая располагается горизонтально и имеет прорези. Габариты последних можно определить из расчета размеров печи, а также разновидности топлива. Если агрегат сравнительно небольшой, а также функционирует за счет угля и маленьких дров, то прорези должны быть равны 12 мм, тогда как если гараж сравнительно большой и печь в нем предполагается установить большую, то прорези в описанном элементе должны быть равны 40 мм или даже больше.
