Как установить вытяжку на кухне своими руками правильный монтаж воздуховода

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

• Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
• Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1.     Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2.     Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

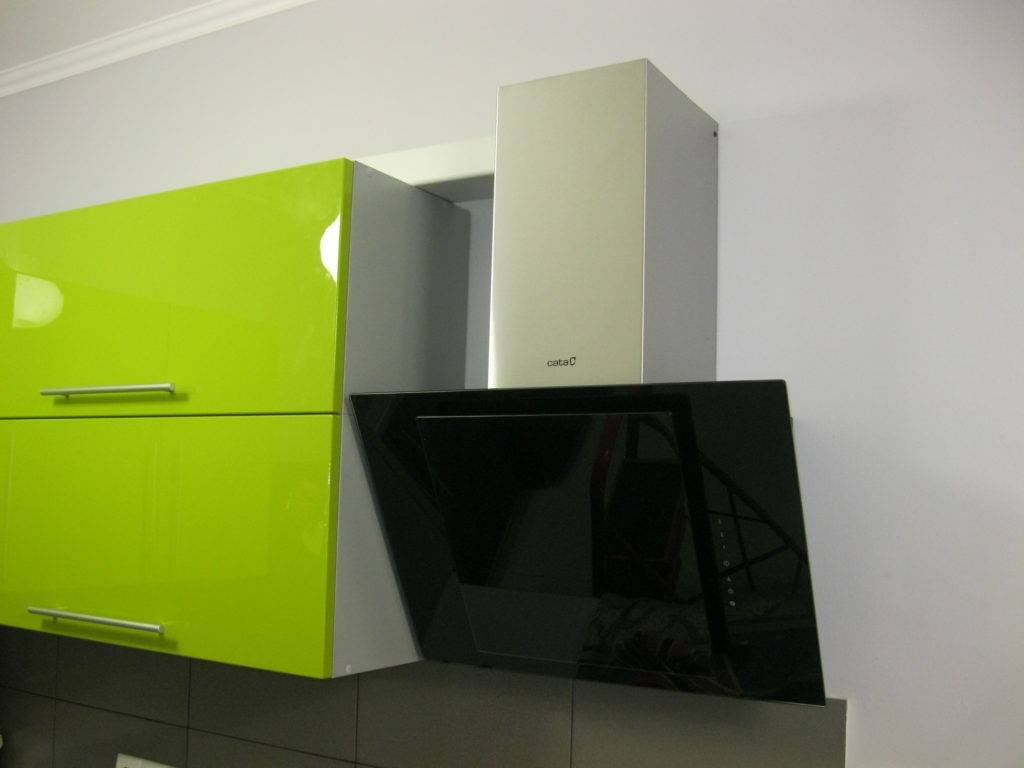

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Монтаж без шкафа

Если на кухне над плитой не планируется установка шкафа, то можно использовать отдельно стоящую вытяжку. Обычно на корпусе таких моделей сзади предусмотрены отверстия для . Вес конструкции становится больше из-за установки антивозвратного клапана и труб воздуховода. Из-за этого обычного крепежа, предусмотренного в комплекте, может быть недостаточно.

Для дополнительного укрепления можно соорудить П-образную рамку. Лучше использовать для нее металлический материал. Например, уголок или металлический швеллер. Раму нужно установить на стену с помощью дюбелей или специальных болтов в форме самореза на одном конце и резьбой  гайкой — на другой. На эту конструкцию установить вытяжку. Сверху закрепить клапан и зафиксировать воздуховод.

Закрыть панелями воздуховод с такой вытяжкой будет сложно, а алюминиевая гофра будет выглядеть не очень красиво. Поэтому рекомендуем использовать белые трубы из ПВХ. Чтобы в местах соединений воздух не пропускало, их нужно обработать герметиком и закрепить хомутами.

Этапы монтажа

Всю процедуру по установке и подключению вытяжной системы мы предлагаем разделить на три ступени:

• Ступень № 1 – устанавливаем систему с учётом грамотной локации, что предполагает её закрепление либо к стене, либо к потолку.
• Ступень № 2 – подключаем вытяжку к источнику электропитания. В случае близкого расположения розетки, никаких особых проблем не возникнет. Если же источник электричество далеко, то к нему придётся осуществлять протяжку провода (временно можно пользоваться удлинителем).
• Ступень № 3 – Это ступень требуется только тогда, когда Ваша модель вытяжки нуждается в выводе отработанного воздушного потока в вентиляционную систему. Вы должны подключить воздуховод, и осуществить его вывод в вентиляционный канал.

Встроенная и подвесная вентиляционные системы

Типовая кухня имеет достаточно стандартный набор мебели, необходимый для хранения продуктов и посуды. Вытяжная вентиляционная система должна вписаться в интерьер, создаваемый этими предметами, не занимая при этом много места, которого во многих домах старой постройки обычно не хватает. Вентиляция кухонная может быть выполнена:

• встроенной в навесной шкаф или стол;
• подвесной.

Первые легко вписываются в любой интерьер и особенно хороши, когда кухня изготавливается под заказ. Существует множество дизайнерских проектов, позволяющих скрыть технические элементы конструкции внутри мебели, поэтому о наличии в ней мощной вытяжной вентиляции можно будет догадаться только после ее включения.

Подвесные изделия наиболее популярны и распространены. Они могут быть куплены отдельно и установлены уже в дополнение к имеющейся кухонной мебели, но могут быть и элементом набора, изготавливаемого на заказ под конкретный интерьер помещения. Такие конструкции монтируются над плитой и имеют разнообразный дизайн и технические особенности.

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
4. Далее следует повесить на место шкафчик с вытяжкой.
5. Установить и закрепить воздуховод.
6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Какая мощность должна быть у вытяжки?

Мощность вытяжки напрямую связана с количеством воздуха, который устройство сможет забрать из помещения за определенное время. Рассчитать необходимую мощность не сложно. Санитарные нормы гласят, что кухонная вытяжка должна втягивать от 12 кубометров за один час. Сначала необходимо вычислить объем помещения. Для этого его площадь нужно умножить на высоту потолка. Получившийся результат следует умножить на 12 и добавить ещё 20% запаса. Если на кухне установлено газовое оборудование, то запас стоит увеличить до 30%.

Во многих современных моделях вытяжек возможно регулировать объем забираемого из комнаты воздуха, меняя скорость мотора. Таким образом меняется и уровень шума.

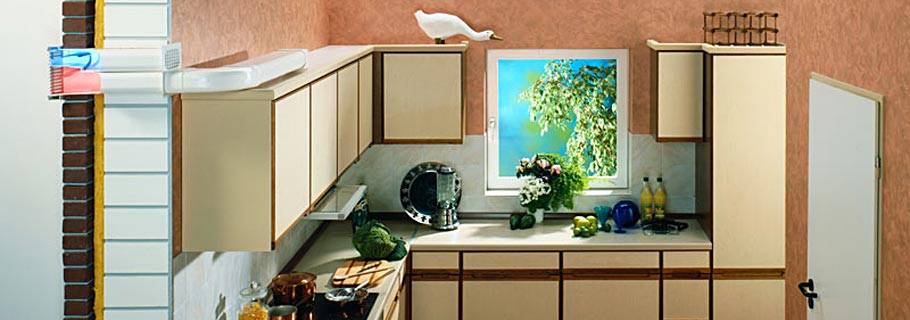

Установка воздуховода

Этот этап работы может показаться даже сложнее, чем монтирование прибора. Перед началом работ нужно знать важные нюансы – они помогут соединить вытяжку с воздуховодом:

1. Воздуховод нежелательно крепить через всю стену, в случае, если вытяжка находится на одном конце комнаты, а  отверстие для оттока воздуха – в другом. В этом случае вы получите не только шумы и хрипы в гофре, но и значительное снижение работоспособности прибора.
2. Диаметр гофра должен быть равен или больше размера соответствующего отверстия в вытяжке. В противном случае будет создаваться дополнительное сопротивление воздуху, повысится шум и усилится нагрев двигателя.
3. На протяжении всего воздуховода старайтесь делать как можно меньше изгибов. Если возникла необходимость в таковых, следите, чтобы угол залома был меньше 90 градусов.

С обеих концов гофра расположены хомуты, которыми закрепляют воздухоотвод. Также продаются специальные переходники, с помощью которых можно зафиксировать шланг, отводящий воздух.

Когда все элементы подключены и вытяжка работает, нужно следить за сохранением ее работоспособности.

В зависимости от частоты использования прибор очищают от гари. Для чистки ослабляют хомут, который держит гофр на патрубке, вывинчивают саморезы и снимают колпак. После этого специальным моющим средством очищают все элементы прибора

Особенную осторожность нужно проявить при очистке гофра, ведь он тонкий. Если стыки были обработаны силиконовым герметиком, его легко счистить ножом и нанести заново.

Теперь вы можете вооружиться советами из нашей статьи, и не только выбрать для дома подходящее оборудование для фильтрации,  а и установить его самостоятельно.

На видео вы можете увидеть весь процесс монтирования оборудования для фильтрации воздуха на кухне.

Устройство, особенности, принцип фильтрации

Вытяжка с угольным фильтром без отвода не выводит воздух из квартиры в вентиляционную шахту. Она производит его забор, очищает и возвращает обратно.

Прибор имеет следующее устройство:

• корпус, в котором установлены все составляющие;
• панель управления (кнопочная или сенсорная);
• двигатель (производительность угольной вытяжки для кухни без трубы зависит от его мощности);
• фильтр грубой (жироуловитель) и тонкой очистки (их может быть несколько);
• два вентилятора, которые располагаются над фильтрами или между ними;
• лампа освещения;
• шнур и вилка для подключения к сети.

Если модель имеет эвакуационный режим работы, в ней возможно наличие воздуховода.

При установке прибора предусматривают наличие розетки 220 вольт. Чтобы избежать короткого замыкания, обеспечивают заземление электросети.

При включении мотора запускаются вентиляторы, которые прогоняют поток воздуха через систему двойной фильтрации. На первом уровне очистки происходит сбор крупных частиц жира и копоти, тяжелых испарений. Эту задачу выполняет жироуловитель. Он представляет собой металлическую сетку, изготовленную из сплава (сталь, алюминий, нержавейка), или волокна синтетики.

Фильтр из металла не требует замены, промывается горячей водой с моющим средством раз в месяц. Рекомендуется выбирать вытяжки, имеющие не меньше пяти слоев металлической сетки. Синтетические сетки одноразовые, их меняют через 1-2 месяца. Они встречаются в дешевых моделях.

Второй уровень — угольный фильтр. Он очищает воздушный поток от тонких запахов и микроскопических частиц, которые проникли через первый заслон защиты. Некоторые модели оснащены дополнительным фильтром с углем. В нем происходит деликатная очистка.

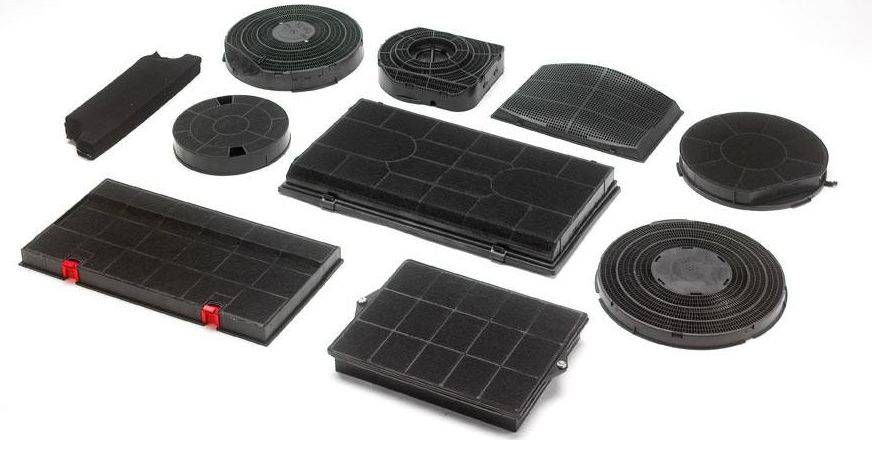

Фильтры бывают двух видов — кассетные системы и угольные подушки. Их выпускают специально для каждой модели. Производят и универсальные изделия, которые подходят ко многим вытяжкам. Они одноразовые, срок их службы зависит от частоты включения и длительности работы прибора. В процессе использования фильтр наполняется жиром, копотью и прочими загрязнениям, перестает пропускать воздух и требует замены.

После прохождения двухуровневой очистки воздух возвращается в комнату, а оборудование делает забор новой порции. Особенность работы прибора заключается в том, что она не зависит от наличия приточной вентиляции. Воздух очищается в любом помещении.

Плюсы и минусы фильтрационных угольных вытяжек

Вытяжки со сменными фильтрами для кухни имеют ряд преимуществ:

• это компактное оборудование, не требующее дополнительного места для воздуховода, что актуально для малогабаритных помещений;
• прибор прост в управлении, включается и выключается нажатием кнопки;
• вытяжка функционирует автономно без подключения к другим устройствам, не мешает работе естественной вентиляции;
• так как работа устройства не зависит от наличия вентиляционных каналов, ее можно установить в любой комнате;
• оборудование обеспечивает приток свежего воздуха, не требуя открывания окон и дверей;
• легко монтируется — следуя инструкции, ее может установить человек с малым опытом, используя минимальное количество инструментов;
• не требует специального ухода — жироуловитель очищают горячей водой с мылом, а угольные фильтры меняют;
• благодаря широкому ассортименту вытяжка впишется в любой интерьер;
• товар представлен на рынке в различном диапазоне цен, от высоких до бюджетных.

Недостаток оборудования заключается в высоком уровне шума. Периодически (2-3 раза в год) в нем требуется менять угольные фильтры, что влечет дополнительные траты. Если этого не делать, эффективность прибора падает. При работе оборудования воздух не очищается от болезнетворных микроорганизмов и бактерий.

Рециркуляционные вытяжки не так сильны, как проточные (КПД — около 70%). Они не влияют на процентное содержание в воздухе кислорода. Поэтому если в помещении работает газовая плита, необходим приток свежего воздуха.

Разновидности вытяжек по принципу установки

Исходя из особенностей установки той или иной модели вытяжки классифицируют по типу монтажа:

• Купольный вариант, также как и каминный, монтируется к стене и займет достаточно большое пространство. Такой прибор станет отличным решением не только для современного, но и классического стиля.
• Островная вытяжка крепится к потолку в любой части кухни, используется при нестандартном расположении электро- или газовой варочной поверхности, вынесенной в центр кухни и не загороженной никакими шкафами. Станет хорошим дополнением абсолютно любого дизайна.
• Угловой тип устройств устанавливается в углу кухни, решит проблему вентиляции и очистки воздуха, если ввиду особенностей планировки или расположения коммуникаций плита находится в углу кухонного помещения.
• Плоская вытяжка закрепляется на стене, чаще всего под настенным шкафчиком.
• Встраиваемые модели монтируются целиком в подвесной шкаф.

Ошибки при установке кухонной вытяжки

1 Подключение воздуховодов к системе естественной вентиляции – самая распространенная ошибка.

Решетку часто оставляют на месте, чтобы обеспечить естественное движение воздуха, но сам вентиляционный канал закрывает ее.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к вытяжке с большой производительностью и большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.

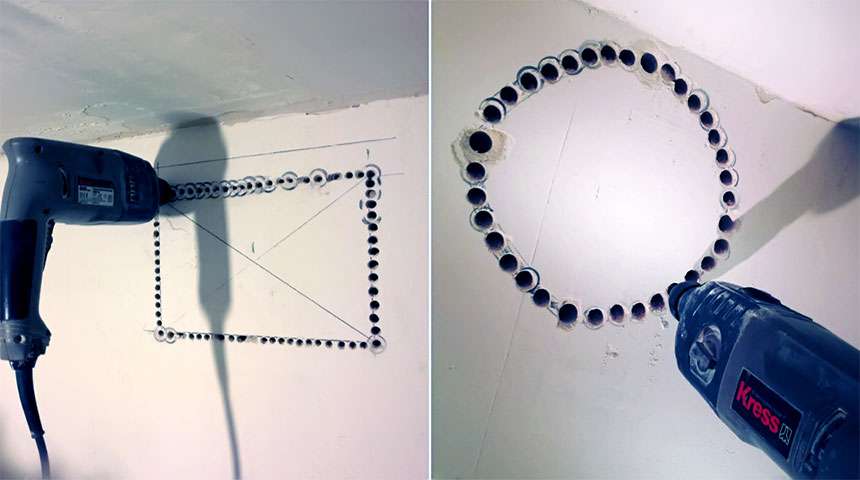

3 Воздуховод выводится наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Опасными являются повороты, следующие один за другим, без участков разгона.

5 Подключение слишком мощной вытяжки (например, 1000 м3/ч) к стандартному воздуховоду, который способен пропускать около 300 м3/ч.

Обратите внимание, что производительность 200-300 м3/ч может быть вполне достаточной для эффективного удаления всех запахов при минимальной нагрузке на вентиляцию дома. 6 Установка навеса на неправильной высоте

6 Установка навеса на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

7 Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединение деталей с помощью клея.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее размещение щелей в декоративной решетке в той же раме, что и воздуховод.

Смотрите ниже, почему это ошибка и когда это можно сделать.

9 Отсутствие отдельной розетки в верхней части стены для подключения вытяжки.

В результате его можно подключить любым удобным способом с помощью вилок и удлинителей

Обратите внимание, что это, в конце концов, не портативный прибор, такой как вентилятор, обогреватель или портативный кондиционер

Поэтому он должен быть подключен постоянным и продуманным способом.

10 Неправильная установка обратного клапана.

Он должен быть вырезан и установлен под правильным углом и наклоном. В противном случае он не будет работать должным образом.

В целом, установку вытяжки можно разделить на два основных этапа. Первое – это подключение к электрической сети. Вторая – это вентиляционные каналы и все, что с ними связано.

Общие принципы проведения работ

Сделать вытяжку на кухне не сложно, но существуют определенные требования по безопасности, которые нужно соблюсти. Это касается прочности крепления, обеспечения в квартире нормального воздухообмена, и защиты от удара током.

Проектируйте электрическую разводку заранее.

Предусматривается подключение на кухне к электричеству. Система должна иметь заземление. В новых домах предусмотрен соответствующий контур и установлены евро-розетки. Если подключение дома к электроснабжению требует провести заземление, то следует пригласить электрика – профессионала с допуском к подобным работам. Розетку лучше установить недалеко от места подключения, защитить от попадания влаги, не допускать свисания провода над плитой.

Монтаж вытяжки на кухне начинается с разметки, которая обеспечит расположение вытяжки по оси, проходящей по центру плиты или варочной поверхности. Правила установки требуют обеспечить высоту крепления при пользовании газовыми плитами – 80 см, электрическими – 70 см.

Правильно выбирайте расстояние до плиты

Установка вытяжки на кухне своими руками потребует от вас сноровки и наличия минимального количества инструментов:

• дрель или перфоратор;
• уровень;
• отвертка, шуруповерт;
• нож и пилка по металлу;
• рулетка, линейка;
• карандаш.

Набор необходимых инструментов

В комплект к вытяжке необходимо приобрести крепления гофры, решетку, для оформления места присоединения к вентиляционной шахте, гофру и короб.

Основные требования к вытяжкам над газовыми плитами в многоквартирных домах

Новые поправки касаются только вытяжек с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.

Общие требования к кухонной вытяжке над газовой плитой следующие:

• Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже.
• Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае, работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже.
• Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования.

В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.

Установка воздуховода

Данный процесс может показаться вам намного сложнее, чем монтаж вытяжки.

Для него стоит приобрести:

Гофрированную трубу необходимого диаметра и длины. Обычно в длину трубы продаются штучными изделиям: 1 м, 1,5 м и 3 м.

Гофра, закрепленная к врезной вытяжке

• Хомуты затяжной – 2 штуки.
• Вентиляционный выход. Крепится на стену, поэтому подбирается не только согласно диаметру гофрированной трубы, но и размерам вентиляционного отверстия.

Если воздуховод будет из пластика, то купить следует:

Насадку на вытяжку с нужным диаметром. На другом конце насадки изделие имеет прямоугольную форму.

На фотографии видно, как 12-сантиметровый диаметр превратился в плоскую прямоугольную «трубу», которой требуется намного меньше места под потолком

Прямоугольная пластиковая труба. Подбирается по размеру.

• Г-образный переход.
• Вентиляционный настенный выход прямоугольной формы.

Если осуществляется установка кухонной вытяжки своими руками, то следует приобрести силиконовый герметик и малярный скотч. Эти материалы пригодятся для более надежной фиксации и устранения негерметичных стыков.

Виды и габариты соединителя

Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки

Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика

Воздуховод для вытяжки на кухне

2.1

Разновидности труб

Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.

Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:

1. 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
2. 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
3. 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.

Декоративный короб для вытяжки на кухне: особенности изготовления

2.2

Выбор по размерам

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.

Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:

1. 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
2. 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
3. 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.

Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:

• Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
• Сжать и растянуть рукав можно без применения каких-либо приспособлений.
• Траектория прокладки может быть любой.
• Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.

Это интересно: Пластиковые воздуховоды для вентиляции — расчет, подбор и монтаж

Классификация вентиляционных воздуховодов

Циркуляция воздуха в помещении может быть основана на различных принципах:

• Естественная вентиляция. Приток воздуха происходит через технологические отверстия, щели, открытые окна и т.п. Отток отработанных воздушных масс идет через вентиляционную шахту.

• Принудительная вентиляция. Отличается от естественной тем, что приток и вытяжка воздуха идут посредством вращающегося вентилятора.

• Приточно-вытяжная система. Сложная конструкция, использующая два отдельных воздуховода: один для притока воздуха, другой – для отвода.

Широкая область применения систем вентиляции определяет большой ассортимент воздуховодов, которые различают по следующим признакам.

По способу монтажа

Здесь существует два варианта:

• Внутренние воздушные каналы (вентиляционные шахты).
• Внешние воздуховоды, закрепляемые на стенах зданий.

По материалу производства

Материал изготовления определяет область применения, стоимость, долговечность и ряд других параметров воздуховода. Современная промышленность предлагает такие варианты:

• Оцинкованная сталь. Изделия обладают хорошей защитой от ржавчины и агрессивных химических воздействий. Устойчивы к влажности, что делает их отличным вариантом для санузлов, ванных комнат, бассейнов и т.п.
• Нержавейка. Отличаются устойчивостью к высоким температурам (до 500°С). Это качество делает их незаменимыми в металлургии, тяжелой промышленности, на горнодобывающих предприятиях.
• Полимерные материалы. Легкие, недорогие и практичные изделия. Хорошо переносят воздействие влаги, кислотных и щелочных сред. Уязвимы к механическим повреждениям и высокотемпературным воздействиям.
• Металлопластик. Сочетают достоинства полимерных и металлических изделий. Имеют привлекательный дизайн и отличные эксплуатационные характеристики. Единственный недостаток – большая стоимость.

По форме сечения

Самыми востребованными традиционно считаются воздуховоды круглого или прямоугольного сечения. В некоторых проектах встречаются изделия эллиптической формы.

Круглые воздуховоды экономичны при производстве, обеспечивают высокую скорость перемещения воздушных масс при низком уровне шума. Такие изделия проще монтировать, также они выигрывают в эстетическом плане.

Серьезное преимущество прямоугольных конструкций – оптимальное размещение в пространстве. Воздуховод легко конструируется даже в самых непростых помещениях. При этом прямоугольные элементы тяжелее и дороже.

По технологии изготовления

Существует несколько вариантов конструктивного исполнения элементов воздуховодов:

• Прямошовные. Изделия выполняются из цельного листа стали длиной 1,25 м. Концы сводятся и соединяются сварным швом. В прямоугольных элементах для сообщения дополнительной жесткости шов располагается на сгибе.
• Спирально-сварные. Производятся из длинных металлических лент, скручивающихся внахлест и закрепляющихся сварным швом.
• Спирально-навивные. Для изготовления применяется стальная оцинкованная лента шириной 13 см, которая навивается в кольцо или в ленту.

По жесткости

Различают 3 уровня жесткости изделий для воздуховодов:

• Гибкие (спиральные, гофрированные). Легкие изделия с каркасом из стальной проволоки и стенками из фольги или полиэфира. Такой воздуховод просто монтировать, перевозить и соединять с другими типами изделий. Гофрированная труба многократно сжимается и растягивается, легко изгибается под любым углом. Из недостатков выделим малую шумоизоляцию, низкую прочность и задержки в проходе воздуха по гофрированной внутренней поверхности.
• Полужесткие. Производятся из алюминиевых или стальных лент, скрепляемых спиральным швом. Представляют разумное сочетание гибкости и прочности. Растянуть такой элемент воздуховода можно лишь один раз.
• Жесткие. Имеют максимальные показатели прочности и шумоизоляции. Стоимость, вес и сложность монтажа также выше, чем у иных категорий.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

• убирают кухонную утварь, текстиль и предметы декора;
• накрывают мебель и технику;
• застилают плотной тканью пол в районе монтажа;
• освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

1. Островные – над плитой, расположенной в центре комнаты.
2. Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
3. Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

• ПВХ;
• полипропилена;
• полиуретана;
• виниуретана;
• пластика;
• полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

1. Высверливают отверстие в стене для установки станины.
2. Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
3. Крепят станину к стене и устанавливают перфоратор.
4. Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
5. Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
6. Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
7. Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
8. Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Установка гофрированных вентканалов из алюминия

Удобные и маневренные при прокладывании вентиляционного канала любой сложности. Можно монтировать ее под необходимым углом. Нет необходимости использовать поворотные фасонные элементы. Реализуют такие типы труб небольшими кусками. Можно растягивать «гармошку» до 3 метров. Такой длины хватит для монтажа вентканала кухни. Не стоит делать слишком длинные каналы. Это способствует понижению работы вентиляции в целом.

Стальной воздуховод-гармошка подходит для несложных систем

Гофра легко присоединяется к патрубку вытяжки, так как имеет стандартный размер. Хомут легко фиксирует такое соединение. Если диаметр сечения прямоугольный, то гофру можно легко изогнуть, придав ей прямоугольную форму. Можно пойти другим путем и купить переходник.

Обязательным условием при монтаже гибкой трубы является растягивание. Проходимый воздух встречает на своем пути сопротивление в виде «гармошки». В таких трубах продукты отработки оседают внутри, поэтому со временем налет и снижение просвета гарантировано. На вентканале также может образовываться дополнительная влага – это конденсат, который появляется из-за разницы температур. Алюминий является проводником тепла, поэтому точка росы будет появляться в зимний период. Трубу в растянутом положении можно легко деформировать. Поэтому ее лучше спрятать под декоративный короб.
