Как подключить одноклавишный выключатель: простая инструкция для чайников и не очень

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

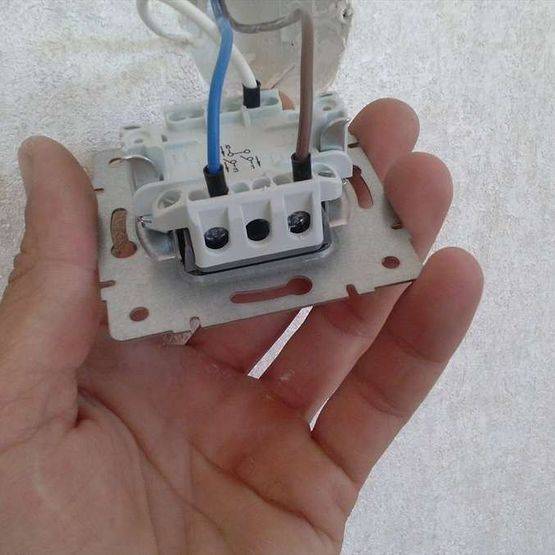

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

• наружной проводки;
• скрытой проводки;
• монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Выключатели света с одной клавишей

Важно! Прежде чем выполнять работы по монтажу и подключению, обязательно отключите напряжение в распределительной коробке, после этого индикаторной отвёрткой проверьте, не приходит ли ток к месту выполнения работ. Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод. Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам

Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам

Проверка индикаторной отвёрткой обязательна, так как часто в щитках используют однополюсные автоматы, которые разрывают только один провод. Если такой автомат по ошибке установили в нулевой провод, то после его выключения ток по-прежнему будет идти по проводам.

Освещение используется в самых различных помещениях и условиях. Применяются различные типы источников света. Поэтому существуют и самые разнообразные типы элементов для коммутации. Одинарный выключатель — это самый простой тип, но разобравшись с ним, вы сможете подключать и более сложные элементы.

Если рассматривать выключатель как элемент электрической схемы, то это размыкающийся контакт, который имеет всего два разъёма для подключения. Чаще всего это винтовые соединения, то есть подключаемые провода зажимаются винтами при помощи отвёртки. Ещё могут встретиться самозажимающиеся разъёмы. Для подключения к ним нужно зачистить проводник от изоляции и вставить его до упора в соответствующее отверстие.

По способу монтажа они делятся на две группы:

• наружные;
• внутренние.

Наружный одноклавишный выключатель устанавливается непосредственно на поверхность стены, а внутренний — в специальную монтажную коробку, расположенную внутри стены.

Как лучше установить выключатель света? Здесь однозначного ответа нет, потому что у каждого способа установки свои преимущества.

Лучше, если все элементы будут установлены внутрь стены, так как в этом случае токопроводящие части будут скрыты и защищены от повреждения, что защитит вас от поражения электрическим током. Но для этого необходимо пробивать в стене пути для прокладки проводов, углубления для установки монтажных и соединительных коробок и затем заново штукатурить стены.

Все эти работы весьма трудоёмки и не требуются в случае наружного монтажа, когда все элементы крепятся к поверхности стены, а кабеля можно спрятать в специальном коробе или защитной гофрированной трубке.

Предлагаем Вашему вниманию познавательную статью об устройстве и принципе работы симистора.

Основные правила подключения

Выключатель — это устройство, предназначенное для присоединения или отключения осветительных приборов от линии электропитания.

Подключение выключателя — относительно несложная процедура. Однако, необходимо знать определенные правила, схемы подключения и особенности конструкции выключателя.

• безопасность. Отключенные источники света должны быть отсоединены от активного провода — фазы;
• сохранность осветительных приборов. Нельзя допустить ошибок в подключении (например, перепутать провода местами или вместо ноля подвести еще одну фазу).

Если подключение выключателя выполнено правильно, никакой опасности нет — фаза отсечена, к приборам освещения подводится только ноль. Если же провода перепутаны, на светильнике даже в отключенном состоянии остается фаза, что может привести к разным и крайне нежелательным последствиям.

Маркировка проводов

Прежде всего, необходимо знать обозначения и цветовую маркировку проводов. При стандартной трехпроводной подаче питания в кабеле имеется три проводника:

Два первых участвуют в подаче питания на светильники, а третий обеспечивает защитное заземление корпусов и кожухов электроприборов. На самих проводах буквенных обозначений нет, поэтому, приходится руководствоваться цветовой маркировкой.

Как правило, фазовый провод окрашивается в следующие цвета:
Такое обилие расцветок может ввести в заблуждение, поэтому, обычно руководствуются другими показателями. Нулевой рабочий провод всегда синий (или белый с синей полосой), а заземляющий — желто-зеленый. Зная это, несложно методом исключения определить фазу. Если подключение выполнял грамотный специалист, он не только учел цвет проводников, но и отметил их буквенной маркировкой (в распределительной коробке).

При этом, полностью полагаться на цветовую маркировку ни в коем случае нельзя. Монтаж могли выполнять люди, не обладающие должной подготовкой. Рекомендуется всегда точно определять, какой проводник подключен к фазе, нолю и заземлению.

Фазу проще всего определить индикаторной отверткой, прикоснувшись жалом к проводнику с одновременным касанием металлического контакта на торцевой части рукоятки. Если проводник подключен к фазе, загорится сигнальная лампочка.

Разновидности выключателя

Устанавливается это приспособление на уровне плеча человека на высоте около 160 см над уровнем пола. Но сейчас популярны несколько другие стандарты высоты установки выключателей – его ставят не выше 90 см от пола. Последний вариант удобен тем, что от вас не требуется поднимать руку, точка включения электроосвещения доступна членам семьи с невысоким ростом.

Существуют два вида выключателей в зависимости от способа установки:

Устройства внутреннего монтажа – ставятся в специально подготовленное место с использованием монтажной коробки. Интерьер комнаты не будет ухудшен, сохранится эстетичность, а само приспособление может стать декоративным украшением. Но при этом вам придется штробить стены.

Изделия наружной установки – подходят для внешнего размещения проводки, не требуют нарушения целостности стен, удобны в эксплуатации, но часто портят облик помещения.

Существуют также одноклавишные и двухклавишные модели, при монтаже которых существуют некоторые особенности. В процессе обустройства электропроводки в доме может потребоваться и качественный автоматический выключатель.

Грамотный выбор «капитана» электропроводки

Звание генерала оставим себе, т.к. служить выключателю предстоит под нашим началом. Полковника присвоим пакетному выключателю старого образца или новенькому двухполюсному автомату, установленному в щитке электроснабжения загородной собственности. Полковник отдаст приказ капитану в период подключения прибора к электропроводке с целью полного снятия напряжения.

Прибор, отдающий под нашим началом команды лампочке, подбирают согласно типу имеющейся проводки. Она может быть:

• открытой – проложенной поверху стен, преимущественно сложенных из бревен или бруса;
• скрытой – проведенной в каналах-штробах, выдолбленных в кирпиче, пенобетоне, газобетоне.

С открытой проводкой все крайне просто: пути подводки и выхода электро-потока, как и места подключений, определяются невооруженным дилетантским глазом. Для обустройства бани со скрытой проводкой потребуется схема электросети, с помощью которой нужно определить точку возможной установки.

Выключатели для проводки скрытого и открытого типа отличаются конструктивно и внешне:

• Скрытые устройства для производства включения/выключения располагаются заподлицо со стенами, радуя обладателей только красивой защитной крышкой. Вся начинка прибора «утапливается» в заранее выдолбленной нише. Механизм, отдающий капитанские команды, располагают в диэлектрическом подрозетнике, подобном неглубокому стакану из пластика. Его-то и нужно установить изначально в сформированное углубление. Фиксируют скрытые подрозетники в гипсокартонных перегородках с помощью специальных распорок, в кирпичных и бетонных стенах их «сажают» на алебастр или на строительный раствор. Подрозетники к выключателям для скрытой проводки продают отдельно, их нужно подбирать в зависимости от материала стены.
• Выключатели для открытой электросети вместо чашеобразного установочного приспособления оснащены плоской пластиковой или металлической площадкой. Ее прикрепить нужно оцинкованными саморезами к деревянной стене, дюбель-гвоздями к кирпичу или бетону.

Оба варианта выключателей имеют равнозначное количество конструктивных составляющих. Это подрозетник, командный механизм и декоративно-защитные детали, выполненные из пресекающих прохождение тока диэлектрических материалов. Более подробно о выборе выключателей читайте на сайте «Совет Инженера«.

Разновидности выключателей освещения

Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:

• одноклавишные – с одной контактной группой;
• двухклавишные – с двумя независимыми группами;
• трехклавишные – с тремя.

Обозначение выключателей на схемах и чертежах.

Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.

Схемы контактов различных бытовых приборов.

По способу воздействия их можно разделить:

• клавишные;
• кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
• поворотные — для включения освещения управляющий орган надо повернуть;
• сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».

По типу установки включатели делят на:

• внешние – применяются при открытой или скрытой проводке;
• встраиваемые – используются при скрытой проводке.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

1. Устанавливают перемычку на входные клеммы первого устройства.
2. К ним подключают фазу.
3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
4. Соединяют входные контакты второго устройства перемычкой.
5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

Читать также: Кабель сварочный кг 1х35 цена за метр

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как самостоятельно установить водонагреватель в доме

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.
