Дерево или металл?
В качестве материала может выступить металл или древесина. Расход при этом будет минимальным. Однако существует одно «но» — зимой в таком колодце вода может замерзнуть. Если вы не планируете использовать ее в морозы, то никаких проблем. В противном случае потребуется утепление домика. Однако и тогда его можно сделать открытым. Для этого следует приобрести пенополистирольную скорлупу, которая предлагается к продаже в разных размерах. Элемент фиксируется, а поверх укладывается отделка.
Крышка и кольца могут быть перекрыты несколькими слоями древесины. Доски укладываются в разных направлениях, чтобы исключить стыки. Домик для колодца может быть закрытым. По размерам он получается немного больше колодезного кольца. Воздушная прослойка станет хорошим теплоизолятором, но защиту можно еще и улучшить, уложив в промежутке пенопласт.
Виды колодезных домиков и их задачи
Если колодец не соединен с водопроводной системой, его верхняя часть предназначена для подъема воды с помощью ведра. Устанавливаются ворот и стойки с двух сторон. У домиков может отличаться форма каркаса, стилистика исполнения и материалы для декорирования.
Все варианты по типу конструкции делятся на 2 группы:
- Открытые. Домик не имеет стен и дверей. Кольцо вокруг скважины закрыто декоративным коробом, который соединяется с навесом в виде крыши. Конструкция открыта со всех сторон, требует меньших финансовых затрат на строительство. Часто используется на резервуарах с технической водой, где нет необходимости закрывать источник от воздействия окружающей среды. Данные конструкции на колодцах с питьевой водой оборудованы плотно прилегающей крышкой. В зимний период строение требует дополнительного утепления, в противном случае вода будет замерзать.
- Закрытые. Конструкция выполнена в форме домика с дверцей. Все стороны защищены перекрытием и стенками. Устанавливается на скважинах, использующихся в зимний период. Надежно закрывает доступ от посторонних и детей, т.к. на дверь можно повесить замок. Не требует использования защитной крышки.
Открытый домик для колодца.
Все типы строений могут иметь односкатную или двускатную крышу. Верхняя часть может иметь форму зонта. В разных вариантах отличается угол наклона кровли.
Открытые или закрытые?
Определяясь с типом конструкции, нужно учитывать климатические особенности региона. Если температура воздуха в зимний период не опускается ниже -20°C, уместен любой из вариантов. В холодное время для защиты воды от замерзания колодец накрывают крышкой.
Если в регионе случаются глубокие перепады температур, она опускается ниже -20…-30°C, открытого типа недостаточно для содержания источника. В таких условиях следует выбирать закрытые варианты сооружений, сохраняющие более теплый воздух внутри скважины. В северных регионах стенки утепляются специальным материалом, колодец дополнительно закрывается крышкой.
Из чего делать?
Необходимо учитывать стоимость материала, т.к. конструкция требует частого ремонта из-за воздействия окружающей среды. Также имеет значение стиль других построек.
Процесс строения домика из дерева.
Можно использовать следующие виды материала:
- дерево (брус, бревна, доски);
- металлопрофиль;
- бетонный раствор;
- габионные конструкции (выполнены из прочной сетки, заполненной натуральным или искусственным материалом);
- камни, кирпич;
- металлические кованые конструкции с ажурным узором.
Можно использовать комбинацию нескольких материалов. Например, гармонично сочетаются дерево или металл с каменной кладкой. Над кирпичной облицовкой уместно построить крышу из металлопрофиля. Строения из камня и кирпича строятся быстро, отличаются надежностью. Бетон можно использовать для создания необычных форм, которые впоследствии декорируются. Дерево выглядит эффектно и подходит для большинства участков, недостатком является подверженность гниению.
Набор для работы
Независимо от выбранного материала понадобится стандартный набор инструментов, включающий:
- молоток;
- электролобзик, ножовку;
- дрель или перфоратор;
- гвоздодер;
- рулетку;
- карандаш;
- уровень;
- отвертку;
- шерхебель или дисковую пилу;
- рубанок.
Кроме основного материала, понадобятся элементы для крепежа и щеколды.
Выбираем где копать яму
В колодце накапливается вода не только из нижних слоев, но и с неглубоких горизонтов. Вода попадает в почву с поверхности, проходя естественную фильтрацию. Перед тем как рыть задумайтесь, не находятся ли рядом вредные производства? Химия и продукты жизнедеятельности попадают в воду и пить ее не стоит. Можно предварительно взять пробу воды и провести исследования в санитарно-эпидемиологической станции. Цена на анализ от 700 р.
Далее, обращаемся в местную геолого-разведывательную станцию. Там хранятся карты, где показаны особенности геодезии вашего района или города. Найти воду на участке будет проще.
Второй важный момент, располагать конструкцию нужно так, чтобы до уборной и места содержания животных было не менее 20 м. Найти хорошее место на участке можно дедовским методом. Возьмите ивовые прутики и скрестите их в виде рамочки — треугольника. Пройдите по участку, ива покажет, где лучшее место.

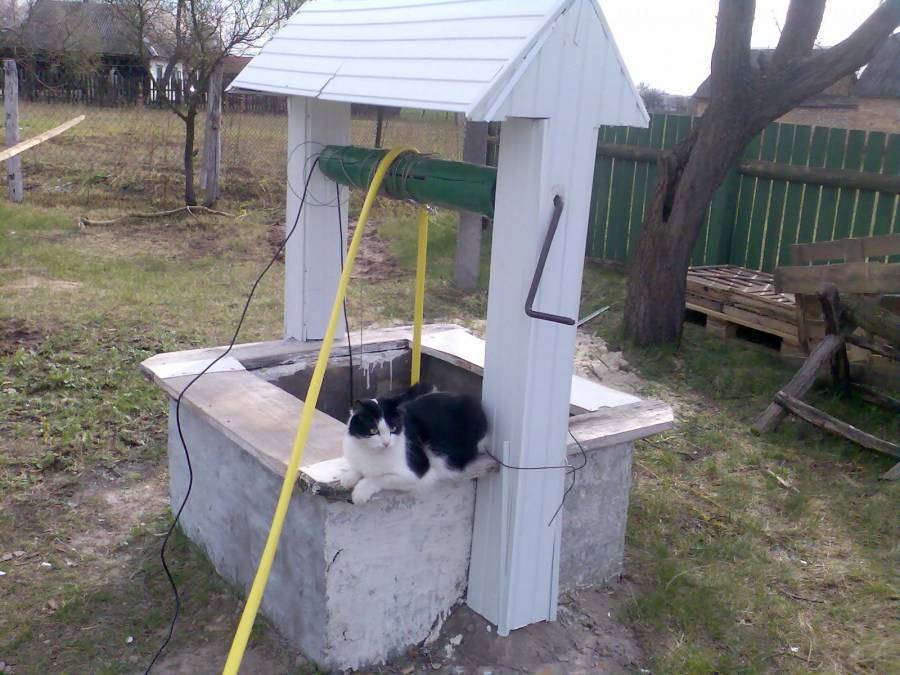

Навес для колодца с крышкой — открытый домик
Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.
Чертеж колодезного навеса с крышкой и воротом
Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же
Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи
Об изготовлении дорожек на участке написано тут, о скамейках можно прочесть тут.
Как сделать навес
Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.
Размеры колодезного навеса для диаметра 100 см
Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.
Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.
Крыша над колодцем должна быть намного больше его диаметра
Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.
Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.
Рама для колодезного оголовка
После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.
Собранный, но не отделанный
Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками — закрытый. Там шансов уберечь влагу от загрязнения больше.
Крыша для колодца своими руками: чертежи и размеры
Как построить дровник своими руками читайте тут.
Выбор материалов и типа конструкции для колодезного домика
Прежде чем приступить к работам, необходимо подготовить эскиз будущей конструкции, но при этом следует учитывать, что размеры домика колодца определяются параметрами колодезного кольца.
После этого необходимо рассчитать количество материала и подготовить необходимые для работы инструменты.
Наиболее сложно выбрать материал, так как всегда есть желание сделать такой объект максимально красивым, но в этом случае следует ориентироваться или на архитектурные особенности основного строения на участке, или исходить из практичности.
Металл, естественно, выигрывает по прочности и к тому же не требует регулярного обслуживания – достаточно изначально обработать его антикоррозийными составами и покрасить. После этого в течение 3-5 лет можно не задумываться о его состоянии.
Если же выбирается древесина – брус или оцилиндрованное бревно – то минимум раз в год необходимо обрабатывать материал антисептиками и другими составами, а также нужно регулярно обновлять лакокрасочное покрытие.
Наиболее легко сделать навес над колодцем, для которого потребуется материал для изготовления стоек и каркаса крыши. Нужны будут также и кровельные изделия или листовой металл.
А в том случае, если необходимо утеплить конструкцию открытого домика, можно использовать, например, пенополистирольный утеплитель, который укладывается по кругу, на оголовок колодца, и закрепляется клеевыми составами или зонтичными саморезами.
Можно также для этой цели приобрести и специальную теплоизоляционную «скорлупу». После этого следует приступить к отделке, выбор материалов для которой неограничен, но в этом случае с целью экономии средств и времени лучше выбирать декоративно-отделочные изделия.
Отделка колодца деревом «Сказочный домик» Серия -1.
Watch this video on YouTube
Домик с двускатной крышей
Сооружение такого домика включает в себя три главных этапа.
- Первый – возведение каркаса. Для работы потребуется брус сечением 80х10 мм и длинной 80 мм, а также обрезная доска толщиной 40 мм и шириной 120 мм. Из бруса сделайте четыре опорные стойки и обвяжите их досками – сверху и снизу. Шаг между опорами должен быть таким, чтобы периметр полученного четырехугольника был больше диаметра выступающей части колодца. Затем заполните досками промежутки между верхней и нижней обвязкой со всех сторон, за исключением той, где будет расположена дверца.
- Второй – сооружение двускатной крыши. Подготовьте: три пары досок длиной 1,8 м и толщиной 30 мм – для стропил, восемь досок толщиной 25 мм – для укосин и три аналогичных доски – для ригеля. Сначала скрепите верхушки стропильных досок, заранее обрезав их под необходимым углом. На высоте 0,3 м от верхушки полученного изделия установите по одному ригелю на каждую стропильную пару. Смонтируйте стропильную систему на ранее собранный каркас. Усильте стропила с помощью укосин. Далее установите на закрепленную систему обрешетку с шагом в 150 мм. На обрешетку уложите листы шифера или рубероида.
Домик с двухскатной крышей
Третий – монтаж дверцы. Соединяя саморезами доски шириной 200 мм, изготовьте дверцу – ее общая ширина должна быть немного меньше ширины стенки домика. Сверху и снизу зафиксируйте по одному брусу сечением 25х30 мм. На опорную стойку установите петли и навесьте на них дверное полотно. Смонтируйте необходимую фурнитуру.
Типы колодезных домиков
Домик над колодцем может быть открытой и закрытой конструкции.
В закрытой — все стороны защищены стенками и перекрытием, не допускающими случайного попадания в воду осадков, листьев или других посторонних предметов. Доступ к вороту и воде закрыт дверцей, которую при желании можно запереть. Такие сооружения иногда утепляют изнутри, особенно если зимы суровые, а уровень воды в колодце высокий.
Открытая конструкция представляет собой навес с открытыми или частично открытыми сторонами. Для безопасности и защиты воды от мусора устье колодца желательно перекрывать съемной крышкой.
Навес для колодца с крышкой — открытый домик
Конструктивно устройство простое: есть две стойки, расположенные одна напротив другой. Они служат опорой для навеса, а также на них крепится ворот — устройство для подъема ведер с водой. Чертеж открытого домика с размерами смотрите на фото ниже.
Чертеж колодезного навеса с крышкой и воротом
Обратите внимание, что стойки можно вкопать после того, как сделана отделка колодезного кольца. В зависимости от этого изменяется порядок работ, но конструкция в любом случае остается такой же
Стойки, поддерживающие навес могут находится внутри обшивки кольца колодца или снаружи
Об изготовлении дорожек на участке написано тут.
Как сделать навес
Сначала собирается навес. Делают два боковых треугольника по требуемым размерам. На чертеже вверху дан только примерный разлет двух крайних точек. При необходимости его можно сделать больше. Длинна навеса зависит от того, где будут стоять стойки — вплотную к колодезному кольцу или за обшивкой. Примерные размеры навеса при диаметре кольца 100 см приведены на фото ниже.
Размеры колодезного навеса для диаметра 100 см
Собирать конструкцию можно из оцинкованного профиля, металлической профильной трубы или деревянного бруса. Чтобы профиль не погнулся, его в местах крепления двери усиливают — можно поставить внутрь деревянный брусок или металлический уголок.
Чтобы дождь гарантированно не попадал внутрь, разлет надо сделать намного больше размеров кльца — хотя бы на 20 см с каждой стороны.
Крыша над колодцем должна быть намного больше его диаметра
Если стойки будут крепиться сразу к бетонному кольцу, порядок работ немного другой. Сначала собирают раму, которая охватывает кольцо. На фото она сделана из доски 30 мм толщиной. Стойки тоже сделаны из такой же доски, место крепления к бетону усилено накладками. Они же играют декоративную роль.
Если навес получился тяжелый, желательно использовать брус большей толщины, иначе нагрузки он не выдержит.
Рама для колодезного оголовка
После на стойки крепится собранная ранее крыша. Можно треугольники делать сразу на месте но удобнее их заготовить заранее, собрать стропильную систему, и в готовом виде водрузить на стойки.
Собранный, но не отделанный
Далее — отделка. Зашить доской, вагонкой, кровельным материалом. Только учтите, что доски, если использовать сырые, через какое-то время ссохнутся, между ними образуются щели до 5 мм толщиной. Ни о какой гигиене тогда речь не идет: и дождь будет попадать и пыль… Использовать сухую доску — тоже не очень хорошо — во влажную погоду она будет разбухать, настил «пойдет волной». В общем, если хотите иметь чистую воду, стройте домик с дверками — закрытый. Там шансов уберечь влагу от загрязнения больше.
Крыша для колодца своими руками: чертежи и размеры
Пошаговая инструкция

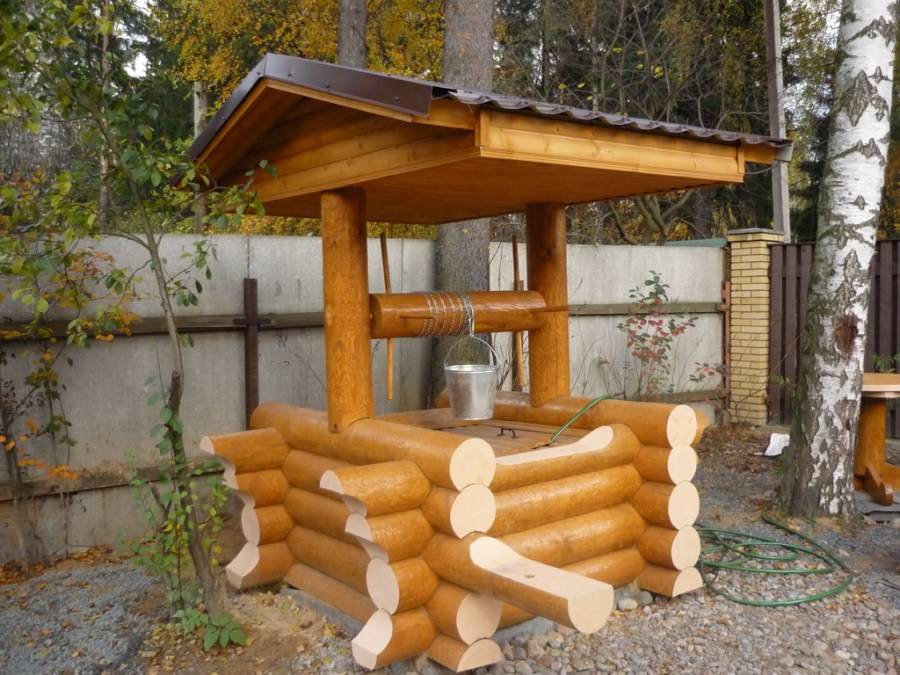

Красивый домик для колодца своими руками можно построить из оцилиндрованного бревна и прочих пиломатериалов, далее этот процесс рассматривается поэтапно:
- из пиломатериалов согласно чертежам вырезают детали. Поскольку нижняя часть строения собирается в виде сруба, в бревнах неподалеку от торцов вырезают углубления — чашки. В них укладываются бревна следующего венца, и дополнительный крепеж не требуется;
- дважды обрабатывают деревянные элементы антисептиком и покрывают в несколько слоев лаком или краской. Если делать это по окончании строительства, химикалии могут попасть в колодец и отравить воду;
- снимают вокруг колодца грунт, с тем чтобы устроить бетонную площадку. Без этого можно обойтись — тогда под домиком устраивают мелкозаглубленный фундамент;
- согласно чертежу на грунте выполняют разметку и в местах расположения стоек выкапывают ямы. Глубина — третья часть всей длины стойки, то есть половина ее надземной высоты, плюс 20 см;
- на дне ям устраивают утрамбованную песчано-щебеночную подушку толщиной 15-20 см (для хорошего уплотнения засыпку увлажняют);
- заглубляемую часть стоек (брус сечением 50х100 мм либо бревно) обжигают, затем покрывают мастикой и оклеивают рубероидом. После, стойки устанавливают в ямы, выставляют по уровню в вертикальное положение и фиксируют деревянными кольями или обломками кирпича. Далее каждую стойку бетонируют или засыпают смесью земли и песка с послойной трамбовкой;
- площадку вокруг колодца, где был вынут грунт, засыпают песчано-щебеночной смесью на толщину в 20 см и трамбуют ее, формируя уклон для стока воды. Далее площадку окружают по периметру опалубкой из досок и бетонируют;
- после созревания бетона (требуется 28 дней) периметр будущего домика застилают гидроизоляционным материалом, и венец за венцом выкладывают сруб;
- верхушки стоек соединяют горизонтальным брусом сечением 50х50 мм — это конек. Он укладывается на стойки сверху (для этого в них вырезаны пазы) и фиксируется посредством уголков и саморезов;
- для опирания крыши по углам сруба на верхний венец устанавливают вертикальные стойки;
- укладывают на стойки с фасадной и тыльной сторон горизонтальные доски — мауэрлат, и далее собирают каркас двускатной крыши, укладывая на конек и мауэрлатные доски стропила. Сверху крышу накрывают кровельным материалом;
- из бревна диаметром 20 см делают ворот: остругивают до цилиндрической формы и ошкуривают, высверливают в торцах соосные отверстия диаметром 2 см и глубиной 5 см, а затем стягивают по торцам навивкой из проволоки или хомутами из стальной ленты;
- в стойках на высоте около 160 см высверливают соосные отверстия и вбивают в них отрезки трубы с внутренним диаметром 23–26 мм;
- помещают ворот между стоек и забивают в него сквозь отверстия в стойках с одной стороны стальной штырь, с другой — изогнутую рукоять;
- сверху бревенчатые стенки перекрывают дощатым щитом с проемом;
- прикручивают по обе стороны от проема металлические направляющие и устанавливают выдвижную металлическую крышку. Другой вариант: сколачивают из досок распашную крышку и крепят ее к щиту на петлях.
На этом строительство домика для колодца считается завершенным.

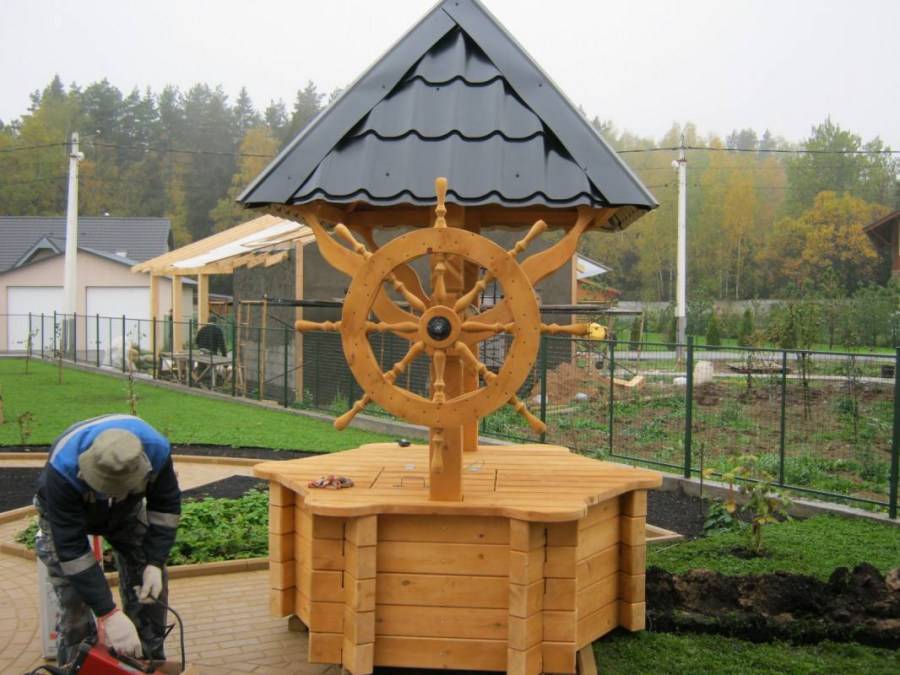

Подъемные механизмы – ворот и колесо
Казалось бы, в конструкции ворота ничего не может меняться, однако взаимопроникновение культур и здесь может принести сюрпризы. Одним из открытий, подаренных нам Провансом, стало колесо. Деревянное (или, реже, кованое) колесо прикрепляется к валу вместо привычной ручки-ворота.
Виды подъемных механизмов для колодца
Справедливости ради надо заметить, что обычно ведро поднимают все же воротом, а колесо устанавливают с другой стороны вала – для красоты и своеобразного антуража. Уж очень живописно выглядит такая конструкция, особенно, если надземная часть сруба выложена камнем.
Подъемный механизм колодца
Еще чаще в колодце устанавливают электронасос, а все остальное – не более, чем дань традиции.

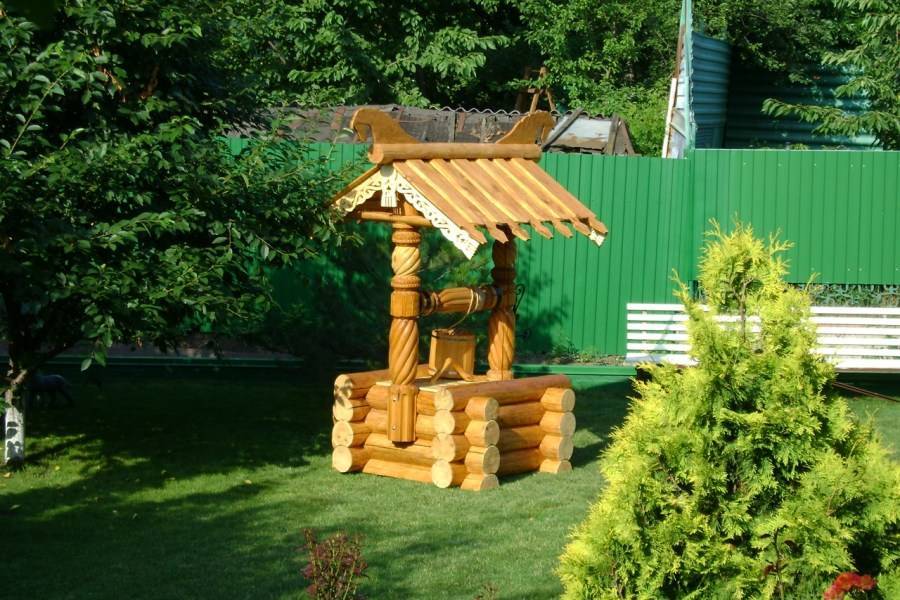

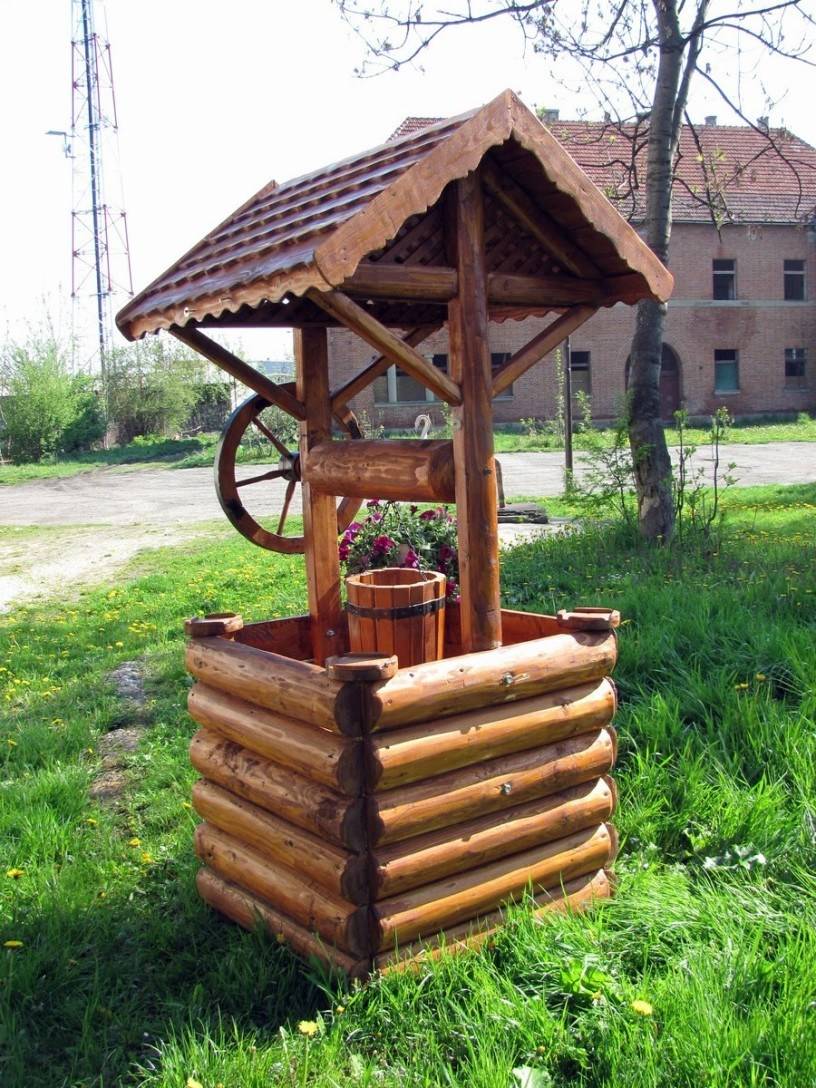

Из чего можно сделать декоративный колодец
Декоративный колодец на дачном участке можно построить из самых разных материалов. Чаще всего используется профилированный или оцинкованный брус, доска и разного рода плашки. Размер начальных заготовок зависит от масштаба будущей конструкции, но толщина материала всегда должна быть не менее 40 мм.
Внимание! Так как конструкция постоянно находится под открытым небом и подвергается внешним воздействиям, лучше всего подбирать в качестве основной породы бук, ясень или лиственницу. Эти материалы лучше всего переносят влагу и крайне устойчивы к гниению
Искусно выполненные изделия из дерева смотрятся очень эффектно и при этом не требуют наличия большого количества специфических инструментов. Обечайку создают в виде небольшого сруба, способного выдерживать практически любые нагрузки. Главным недостатком древесины считается ее недолговечность. Даже самый прочный материал, покрытый всевозможными лаками и защитными составами, быстро старится и теряет прочностные свойства. С точки зрения декора подобные особенности иногда оцениваются наоборот как преимущество, поскольку постройки на участках стараются стилизовать под старину.
Продлить срок службы деревянной конструкции можно за счет использования специального бетонного основания, на которое опираются стойки.
Чуть менее распространены декоративные элементы из природного или искусственного камня. Даже использование обычного кирпича помогает создать красивое сооружение, радующее глаз всех гостей сада. Природный камень применять для отделки несколько сложнее, однако результат действительно восхищает. Причем всю работу можно осуществить самостоятельно без помощи строительных бригад.
Этапы создания конструкции
Чтобы четко понимать, как сделать домик на колодец своими руками, следует сделать эскиз будущего строения. Это значительно упростит процесс строительства, так как вы будете ясно представлять конечный результат. План не обязательно делать красивым – он может быть нарисован от руки, главное, чтобы в нем были отражены особенности всех основных элементов строения.
Также необходимо снять все необходимые размеры – диаметр колодезного кольца, его высота над землей (если вы будете закрывать его каркасом). Форма каркаса может быть самой разнообразной, но мы рассмотрим четырехугольный вариант – самый простой в исполнении.
Каркас для колодезного кольца
Отметим сразу, этот элемент делается далеко не всегда, часто домик ставится прямо на кольцо. Но, как показывает практика, полная обшивка смотрится гораздо лучше.
План простейшего каркаса для колодезного кольца
Последовательность работ такова:
- Измеряется высота, на которую выступает кольцо из почвы, по этому размеру вырезаются 4 стойки из бруса.
- Далее из досок толщиной 32 мм, а лучше и вовсе 40 мм делается обвязка по верхнему и нижнему краю.
- После этого можно полностью обшить каркас. Далее следует обработать конструкцию защитным составом (лучше в несколько слоев).
На фото: полная обшивка колодца и вправду делает конструкцию похожей на домик
Домик для колодца своими руками
Сборка крыши-домика
Если каркас для основания вы не делаете, то это и будет основной этап строительства. Чтобы понять, как сделать домик над колодцем, в качестве примера приведем фото начальной стадии, по которому вы сможете лучше понять каждый из этапов работ.
Один из вариантов каркаса, отличающийся простотой реализации
Итак, работы проводятся в следующей последовательности:
- Первый этап – нарезка бруса для основания. Для этого лучше использовать надежный материал большого сечения. Соединения проще всего производить металлическими уголками с ребрами жесткости. Они надежно скрепляют конструкцию, делая ее очень стабильной.
- Далее с помощью саморезов прикручивается 4 раскоса, они еще больше усиливают раму и увеличивают жесткость основания.
- Следующий этап – стропила. Если у вас дверца будет на одном из склонов – проще всего сделать 4 ряда стропил, если дверца будет в торце (если воду из колодца качает насос, и нет ворота – этот вариант предпочтительнее ввиду простоты), то можно добавить еще 1 ряд.
- Оформление верхней части можно сделать двумя способами: либо как на фото с ровными торцами и соединением металлическими пластинами, либо с зарезанием торцов и соединением их вплотную. В первом случае в качестве конька выступит брус, который как раз встанет в углубление сверху, а при зарезании коньком будут служить две доски, набитые с разных сторон.
Домик в процессе работы
Далее следует поставить каркас на колодец и начать обшивку. Если использовать доску с пазами, то дополнительное покрытие не понадобится – она надежно защитит пространство от проникновения воды. Главное, чтобы доска была сухой и ровной. Дверцы потребуют отдельного внимания, хотя на самом деле все достаточно просто — вначале по размеру собирается дверка, которая должна быть достаточно прочной, но не слишком тяжелой. Далее следует примерить их на колодце, после чего можно прикручивать завесы, главное – правильно выставить положение дверцы и не сдвинуть ее при монтаже. Затем производится обшивка всех скатов конструкции, после чего вырезаются доски для обшивки торцов
На этом этапе важно правильно размечать элементы перед резкой, чтобы все подходило максимально точно
Торцы обшиваются после основного настила
После окончания работ обрезаются все выступающие детали, и производится окончательная доработка и подгонка всех элементов. Не забудьте о необходимости устройства конька. Проще всего его выгнуть из куска жести или купить готовым – цена этих элементов невелика.
Примерно так будет выглядеть конструкция после окончания работ
Последний этап – обработка древесины защитными составами, они сделают конструкцию гораздо устойчивее к сырости и вредителям. Кроме того, такие покрытия подчеркивают структуру дерева и делают домик на колодце еще привлекательнее.
Данная инструкция позволит вам понять, как самому сделать домик для колодца, ведь здесь нет ничего сложного. Все работы по силам любому человеку. А если приложить фантазию, то вы можете создать и другие конструкции, ведь наш пример один из самых простых.
Подбор материала
Ранее популярностью пользовались деревянные колодезные сооружения. Сейчас такой вариант менее распространен при обустройстве загородных домов. Хотя и в наше время вы можете оборудовать шахту при помощи сруба или опустить в ствол короб из сколоченных заранее досок.
В настоящее время в большей степени распространен бетонный колодец. Он изготавливается из высокопрочных армированных железобетонных колец. Их размер, как правило, до 0,8 м в высоту с диаметром 1 м. Имеются специальные пазы.
Приобрести кольца для сооружения можно у производителей. Но существует также возможность самостоятельного изготовления. Для этого применяют высокомарочный бетон, например 400, с добавками из пластификаторов, а также гидрофобизаторов и стабилизаторов. Последние повышают влагостойкость.
При изготовлении бетона применяют цемент, песок и щебень в пропорции 1:2:3 или же 1:2,5:4. При этом масса воды будет около 50-70% от массы цемента.
