Замена тэна в водонагревателе Термекс: особенности разборки агрегата и проверки на неисправности

Особенности

Thermex – это электрический водонагреватель, который с легкостью обеспечит дом горячей водой в летний период или при отсутствии газовой колонки. Следует уточнить, что водонагреватели Thermex производит самый старый концерн в России, который впервые выпустил свою продукцию еще в 1995 году. При этом вся продукция, в том числе водонагреватели, полностью соответствует российским и международным стандартам.

Бойлеры Thermex используются для того, чтобы нагреть воду, если давление холодной воды в водопроводе не ниже 0,05 МПа и не превышает 0,6 МПа. Объем баков бывает разнообразным, но чаще всего встречаются бойлеры на 50 и 80 литров. Корпус, в зависимости от модели, может быть стальной или выполнен из пластика. Данные материалы позволяют продлить срок службы водонагревателя. Пространство между внешним корпусом и баком заполнено теплоизоляцией, которая позволяет длительное время сберегать тепло.

На лицевой стороне водонагревателя зачастую располагается панель управления. Реже она бывает снизу, с правой стороны. В баке любой емкости тэн способен подогревать воду до температуры 75 градусов.

Термостат обеспечивает поддержание температуры воды в определенном диапазоне, что делает бойлеры очень удобными. В тех случаях, если температура воды превышает 95 градусов, произойдет его автоматическое отключение от сети. За это отвечает термовыключатель.

Современные водонагреватели снабжены различными дополнительными элементами.

Например, в некоторых имеется серебряный анод, который производит обеззараживание воды.

Предохранительный клапан защищает устройство от резкого повышения давления в баке. В данном клапане есть выпускная труба, которую следует подсоединить к сливу канализации. Это необходимо для того, чтобы раз в месяц сливать через нее воду, предотвращая засорение известковыми отложениями.

В большинстве моделей водонагревателей со временем одни и те же элементы становятся неисправными. В итоге необходимо проводить ремонтные работы. На первый взгляд, провести ремонт водонагревателя своими руками очень сложно. Однако если немного ознакомиться с его устройством и принципом работы, то все становится предельно просто и понятно.

Принцип работы ТЭНа

Нагревательный элемент бойлера представляет собой изогнутую трубку, по центру которой проходит токопроводящая нить с высоким электрическим сопротивлением. При прохождении тока она выделяет большое количество тепла, которое передается содержимому бака.

Чтобы избежать замыкания нити в воде, ее заключают в теплопроводящий изоляционный слой — кварцевый песок или оксид магния. Снаружи система погружается в трубку из меди или нержавейки.

Если вода контактирует с внешней металлической оболочкой, то такой элемент называется открытым или «мокрым». ТЭН, в котором трубка заключена в герметичную керамическую колбу, является закрытым или «сухим». Первый имеет преимущество в скорости нагрева, а второй — в сроке службы.

Схема ТЭНа в водонагревателе.

Замена водонагревательного элемента

Прежде всего, необходимо отключить подачу воды. Обычно кран перекрытия расположен неподалеку от бойлера. Если такового нет, можно перекрыть воду во всей квартире (от стояка).

Каждый мастер может выбрать любой из двух способов. Главное — это прекратить заполнение бака водой. Учтите, что кран подачи ГВС также необходимо перекрыть.

Далее, необходимо выполнить следующие действия:

• слить воду из бойлера;
• отключить устройство от электросети;
• снять защитную панель, для чего пригодится отвертка;
• при помощи фазометра убедиться, что на водных клеммах отсутствует напряжение;
• снять нагревательный прибор с креплений;
• отсоединить провода — перед этим лучше сфотографировать изначальную схему, что избавит от множества проблем;
• открутить гайки, крепящие нагревательный элемент.

Вместе с ТЭНом также следует заменить анод, защищающий бойлер от ржавчины. Далее можно заниматься установкой новых деталей. При этом необходимо проследить, чтобы их контакты были сухими. Ведь в противном случае появляется риск возникновения короткого замыкания.

Собирать бойлер необходимо в обратном порядке

Особое внимание стоит уделить подключению электрической части. Справиться с этим поможет сделанная ранее фотография

После того как все шланги были подключены, оборудование тестируется на подачу холодной воды. Учтите, что в розетку прибор включать еще нельзя. Ведь сначала нужно проверить, есть ли течь. Если никаких проблем нет, то после того, как весь воздух выйдет через кран с горячей водой, можно включать устройство в сеть.

Чтобы сделать эксплуатацию бойлера максимально безопасной, предстоит проверить несколько моментов. Прежде всего необходимо убедиться в наличии заземления, которое должно быть обеспечено еще во время установки бойлера.

Хорошим дополнением будет монтаж устройства защитного отключения, а также прокладка отдельной силовой линии с собственным автоматическим выключателем для защиты проводки.

Полезной деталью является предохранительный клапан. Он не допустит, чтобы во внутреннем баке было слишком высокое давление. Также элемент пригодится для слива жидкости. Для сохранения компонентов бойлера в случае прекращения подачи воды рекомендуется установить обратный клапан на холодную магистраль.

Вердикт

В большинстве случаев водонагреватель «Термекс» можно отремонтировать самостоятельно, так как он имеет довольно простую конструкцию и принцип действия. Основными причинами поломки выступают нерабочий ТЭН или накипь

На это необходимо обращать внимание в первую очередь. Если бойлер плохо греет воду, не спешите бежать в магазин и покупать новый ТЭН

Возможно, старый просто покрылся грязью и его просто достаточно очистить от накипи. Если же водонагреватель протекает на стыках или вода в нем быстро остывает, то придется покупать новый прибор.

При покупке запчастей не поленитесь взять в магазин поломанные детали. Так вы наверняка купите то, что нужно.

Замена двухклавишного выключателя

Сложность: очень легко

Выбор мощности нагрева осуществляется с помощью обычного выключателя с двумя клавишами. Одна клавиша включает ТЭН мощностью 1,3кВт, вторая включает ТЭН 0,7кВт. Основная проблема пересыхающий пластик, со временем из-за постоянного тепла корпус переключателя рассыхается и клавиши буквально вываливаются, проваливаются, залипают, замыкают и т.д. Новый выключатель можно купить на нашем сайте под артикулом 66135.

Необходимые инструменты: отвертка и пассатижи.

• Снимаем декоративные накладки горячей и холодной воды. Откручиваем три самореза крышки.
• Переворачиваем крышку. Выключатель крепится за четыре лапки с внутренней стороны. Для демонтажа, прижимаем эти лапки к корпусу и проталкиваем наружу. Скидываем клеммы.
• Очень много вопросов возникает по подключению нового выключателя. Проблема заключатеся в том, что если перепутать фазу (белый провод) и ноль (синий провод) местами, клавиши будут гореть якобы все работает, но 220В на ТЭНах не будет, т.к. с выключателя должна уходить фаза, а перепутав будет выходить ноль и окажется что на всех 3-х контактах ТЭНа будет ноль, естественно при этом нагрева не будет. Мы решили раз и на всегда разобраться с этим и сделали схему.
• Подключаем по схеме и вставляем обратно в посадочное место. Закрываем крышку.

Стоит ли проводить замену самостоятельно?

Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.

Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.

Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации

Проверка ТЭНа водонагревателя при помощи тестера

Существует большое количество способов проверки ТЭНа. Чаще всего используется метод, при котором проверка осуществляется при помощи специального тестера. Перед проверкой нужно рассчитать сопротивление для установленного бойлера.

Формула для расчета: R=U*U/P, где:

• U – Это постоянная величина, равна 220 вольтам.
• P – Это мощность устройства, узнать ее можно в руководстве по эксплуатации бойлера или же на заводской наклейке, которая расположена внизу бойлера либо на обратной стороне.

Использование мультиметра

На мультиметре есть флажок, который можно крутить на 360 градусов и выбирать проверку любой функции. Его нужно повернуть на измерение сопротивления в размере 200 Ом. Контакты мультиметра следует подсоединить к подключению ТЭНа. Если водонагреватель прозванивается, то есть, совершенно исправен, то на экране покажется то же значение, что и было рассчитано ранее по формуле.

Если же на дисплее отобразился ноль, единица или знак бесконечности, то это говорит о какой-то поломке, например, о замыкании, разрыве. В данном случае придется сменить деталь, починка не подойдет.

Поломка ТЭНа

Далее нужно проверить сам бойлер на пробой корпуса, сделать это еще легче. Флажок нужно повернуть на прозвон зуммера. Первый контакт мультиметра нужно подсоединить к трубчатому электронагревателю, а второй – к оболочке водонагревателя или клемме заземления.

Если мультиметр начал пищать, то это говорит о пробое корпуса, поэтому в данном случае совершенно нельзя прикасаться к самому бойлеру, так как может произойти удар током, не смертельный, но довольно сильный.

Применение мегаомметра

Его флажок нужно повернуть в сторону 50 вольт, один контакт подсоединить к контакту ТЭНа, а второй к корпусу. Если на дисплее мегаомметра появилось значение более 0,5 Мом, то водонагреватель полностью исправен.

Назначение нагревателя

После этого необходимо провести тщательный осмотр корпуса устройства для того, чтобы определить место утечки и решить что делать дальше. В обязательном порядке розетка должна быть современной с наличием клеммы заземления и находится в защищенной от влажности зоне.

Перевернем бак вверх ногами: Холодная вода заходит сверху, ударяется о рассекатель. Если это не помогло, следует очистить терморегулятор от накипи.

Причем более мощным моделям требуется меньше времени для нагрева воды. Как проверить прозвонить ТЭН?

Каждый водонагреватель имеет свой гарантийный срок эксплуатации, поэтому, если неполадки у вас произошли еще до истечения этого времени, вы можете смело обращаться в сервисный центр и вам предоставят все услуги на без оплатной основе. Установка и подключение требует использование схемы, при которой подача воды может осуществляться одновременно в кран, душ.

Нужно просто вытащить старую, купить новую, которая стоит копейки, и поставить её на устройство. Но иногда бывают случаи, когда нихромовая спираль перегорает внутри оболочки, в этом случае причина не будет столь очевидной и проверить целостность спирали можно будет тестером. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

Особенности и различия в разборке водонагревателей Аристон, Thermex и Gorenje

Каждая компания, выпуская продукцию однотипного характера, старается придать своим изделиям характерные черты, отличающие их продукцию от других производителей. Бойлеры фирм Аристон, Термекс и Gorenje тоже имеют свои конструктивные особенности и различия. Так, слой утепления между внутренним баком и обшивкой у моделей Gorenje выполнен из пенополистирола, в то время как у других фирм изоляция из пенополиуретана.

Ещё одной отличительной особенностью будет форма и способы крепления фланца. Например, в моделях фирмы Аристон это – овальная деталь, которая крепится скобой и одной гайкой. Другие производители сделали эту несущую пластину либо круглой, либо квадратной.

Герметичность здесь обеспечивают 4 или даже 6 гаек. К тому же магниевый анод у фирмы Gorenje крепится не на фланце, а сверху бака. Спорное решение, требующее дополнительных усилий, смекалки и инструментов при его замене.

Немало различий и в электронной начинке. Потому при первой разборке нужно сфотографировать все соединения проводов на телефон, чтобы во время сборки не ошибиться. В случае ошибки велика вероятность, что электроника сгорит.

Из рассмотренных компаний лишь бойлеры Gorenje собираются в Европе, два других производителя имеют сборочные цеха в России. Но качество продукции у каждой компании довольно высокое, и соответствует стоимости изделий.

Какие бы различия не применялись в рассмотренных выше моделях водонагревателей разных фирм, вся эта техника довольно хорошо справляется со своими функциями – обеспечить потребителя горячей водой. И при должном уходе может прослужить гораздо дольше предусмотренного производителем срока работы.

2017-02-09 Евгений Фоменко

В зависимости от серии и модели, различаются способы того, как разобрать бойлер Термекс. Перед началом работы желательно прочитать инструкцию по эксплуатации, в ней написан пошаговый алгоритм разбора в разделе технического обслуживания.

Если она утеряна, можно ее найти и скачать на официальном сайте фирмы. Из инструментов будут нужны: крестообразная отвертка, разводной ключ, набор накидных ключей, нож, пакля

Важно учесть, что для демонтажа больших аппаратов понадобится 2-3 человека

Сначала обесточиваем прибор, для чего выключаем автомат на распределительном щитке или вынимаем вилку из розетки. Сливаем воду — откручиваем шланги с патрубков, входящих в водонагреватель и снимаем обратный клапан. Перед этим нужно подставить емкость для сбора воды или надеть резиновый шланг на вводный патрубок и вывести его в канализацию.

Основные виды поломок

Функциональность прибора может быть нарушена по ряду причин. О неполадках ТЭН свидетельствуют характерные признаки.

Типы неисправностей

Наблюдаются следующие явления:

1. Вода долго греется.
2. Жидкость не достигает нужной температуры.
3. Пользователя «пощипывает» током.
4. ТЭН часто включается.
5. В процессе нагрева воды слышится шипение.
6. На выходе вода имеет нехарактерные запах и цвет.

Если вода долго греется, не достигает нужной температуры, это указывает на поломку. Следует прекратить эксплуатацию бойлера и заняться ремонтом.

Причины неисправностей

Нагреватели подвержены следующим видам поломок:

1. Перегоранию.
2. Обрастанию накипью.
3. Пробою изоляции.

Вещество обладает низкой теплопроводностью, вследствие чего:

1. ТЭН перегревается.
2. Снижается скорость поступления тепла в воду, отчего увеличивается длительность работы изделия.

При большой толщине накипи нагреватель может перегореть.

Это расходный материал: он постепенно растворяется и потому требует регулярной замены. Средний срок службы данной детали составляет 15 месяцев.

Популярные модели для квартиры

Нагревательный элемент Термекс 2,0 кВт RGS YH 1.2 mpA–TW подходит к бойлерам: Ariston, Timberk, Garanterm. Его уникальность в материале, из которого он изготовлен. Это медь, которая не подвержена коррозии. Полный бак нагревается достаточно быстро. Предусмотрено два режима мощности: 700 и 1300Вт.

Тэн Silver Heat (с серебром) зарекомендовал себя на рынке как первый механизм, который был изготовлен из серебра. Проводимые лабораторные исследования показали, что на констукции Silver Heat после эксплуатации остаются лишь незаметные следы накипи, в то время как на обычном изделии слой накипи составлял от 1,7 до 2,3 мм. Большое преимущество в использовании приборов из серебра — это антибактериальное свойство металла и недопущение перегрева нагревательного элемента.

Ремонт нагревательных элементов

Понять, что бойлер Термекс 50 литров перестал греть воду из-за неисправного ТЭНа, можно по следующим признакам:

• На щитке происходит регулярное выбивание автоматики;
• Постоянно срабатывает УЗО;
• При случайном прикосновении к воде владелец ощущает удар током.

специальный измерительный прибор

Перед включением устройства следует выбрать шкалу измерений 220-250v , после чего приступают к измерению на клеммах. В случае отсутствия отклонения по напряжению следует искать неисправность в другом месте.

Далее тестер следует перевести на шкалу измерения сопротивления, при этом бойлер следует обесточить, отключив его и от термостата . Затем приступают к измерению сопротивления, для чего тестер нужно присоединить к контактам нагревательного элемента. Если по результатам проверки станет ясно, что здесь имеется сопротивление, то этот элемент находится в рабочем состоянии.

Если прибор ничего не показывает, значит, необходимо установить в водонагреватель новый ТЭН, поскольку этот элемент является неремонтопригодным. Следует сказать, что подобным образом следует действовать в случае, если такая неполадка возникла и нагревателей иных типов.

Если неисправность прибора связана с термостатом и термореле, то для подтверждения этого вначале следует убрать термостат. Далее в тестере выставляют режим измерения сопротивления. Затем его соединяют с контактами термостата и, переведи рукоятку регулировки в максимальное положение, начинают измерения.

По отсутствию реакции можно понять, что этот элемент вышел из строя. Его ремонт невозможен, а потому придется купить новую аналогичную деталь. Если измерительный прибор показал наличие сопротивления, то переходим к следующему этапу проверки.

На термостате нужно выставить значение «min», щупы измерительные устройства соединяются с контактами, а затем, используя зажигалку, начинаем нагревать колбу термостата.

Если он находится в рабочем состоянии, то подсказкой будет срабатывание реле и последующее размыкание цепи, при этом на тестере будет показано, что сопротивление стремится к бесконечности. Если же этого не наблюдается, то, значит, элемент неисправен. В этом случае придется купить новое термореле.

Устройство прибора

Прежде чем приступить к самостоятельному ремонту водонагревателя «Термекс» в условиях дома, требуется разобраться в его конструкции. При ее изучении обнаруживается, что его устройство не слишком сложное, поскольку он состоит из небольшого числа комплектующих, представленных ниже:

• несущий корпус, изготавливаемый на основе стального листа с нержавеющим защитным покрытием;
• внутренний рабочий бак, для сварки которого применяются легированные стали.

• металлическое основание, на котором устанавливаются основные элементы устройства (магниевый анод, ТЭН и термостат);
• сам анод – стержень из металла с поверхностью, обработанной магниевым сплавом. За счет этого элемента удается понизить коррозийные свойства воды, то есть защитить бак от быстрого разрушения;
• нагревательный электрический прибор или ТЭН.

Помимо перечисленного, в состав конструкции агрегата входит набор трубок из нержавейки для подачи и отвода холодной и горячей воды, термостат, управляющий режимами работы бойлера.

Особенности замены водонагревательного элемента

Несмотря на визуальную легкость, присутствуют в процедуре самостоятельной замены тэна и «неудобные особенности». В большинстве случаев, для того чтобы извлечь нагревательный элемент из прибора – необходимо будет предварительно слить всю воду из прибора (как исключение – приборы с сухими тэнами, либо приборы с верхним расположением нагревательного элемента). Если монтаж ЭВН был произведен согласно рекомендованной производителем схемы, то слив не займет много времени и позволит приступить к замене нагревательного элемента.

При замене ТЭНа целесообразно осуществить и промывку внутреннего бака прибора. К сожалению водоподготовка в большинстве регионов страны оставляет желать лучшего и образующиеся в результате нагрева воды накипь, осадки начинают оседать на стенках и дне внутренней емкости.

Это означает, что в процессе замены необходимо проводить демонтаж прибора, набирать в него воду и переворачивать. Эту процедуру нужно сделать несколько раз – пока не выйдет вся накипь, и вода не станет чистой. С учетом того, что вес пустого прибора может достигать 40 кг – задача не тривиальная и неподготовленному человеку может оказаться не по силам.

Особенность ремонта Термекса своими руками

Все приборы фирмы Термекс имеют систему отключения в случае возникновения аварии или поломки. Прекращается функционирование бойлера при поломке розетки, ТЭНа. Однако не все неисправности подают сигнал в систему оповещения. Разрушение бойлера продолжается и дальше. В результате этого получается, что по истечении срока бойлер перестал хорошо греть воду.

Прозвонка тена на водонагревателе Термекс

Отремонтировать бойлеры Термекс горизонтального типа достаточно легко. Нужно следовать следующим советам:

Выключите бойлер из розетки. Отключите подачу воды в устройство. Наденьте на сливной кран шлаг и слейте всю накопленную воду в канализацию. Поверните ручку, отвечающую за подвод горячей воды. Введите в действие обратный клапан. Демонтируйте с бака шланги от горячей и холодной воды. Снимите бойлер Термекс со стены. Поставьте устройство вверх ногами, чтобы открыть доступ к крышке корпуса. Выкрутите саморезы и отвинтите крышку на емкости бойлера. Обследуйте все составляющие компоненты внутри бака: ТЭН, аноды из магния и термостат. Если присутствуют трещины, сколы, элементы коррозии, то это явно свидетельствует о поломке прибора. Если дело в ТЭНе, то его нужно поменять. Для этого необходимо разъединить 3 цветных провода (красный, синий, желтый). Аккуратно снимаются тепловые датчики и регулятор

Предельно осторожно нужно быть с капиллярной трубкой из меди. Если ее повредить, то уже не получится отремонтировать. Заменять ТЭН нужно на новую модель, которая в точности совпадает с необходимыми параметрами для бойлера Термекс

Заменять ТЭН нужно на новую модель, которая в точности совпадает с необходимыми параметрами для бойлера Термекс

Заранее посчитайте, сколько входов под термостат. Может быть один или два. Произведите монтаж нового ТЭНа, использовав прокладку. Всю работу нужно осуществлять в точности наоборот. Чтобы не запутаться, можно вовремя демонтировать фотографировать каждый этап работы. Если проблема заключается в том, что фланец заржавел, то его нужно почистить. Такой же обработке нужно подвергнуть магниевый анод. Температурный датчик закреплен с баком с помощью термопасты. Она могла высохнуть и потрескаться. Ее следует заменить на новую.

Ремонт бойлера «Термекс» своими руками

Прежде чем приступать к ремонту, сначала соберите необходимые инструменты: набор ключей, разводной ключ, изолента, различные отвертки, плоскогубцы. После этого отключите воду, перекрыв краны входа и выхода в водонагреватель. Затем слейте воду из бака бойлера, отключите его от электросети. Следующим этапом будет демонтаж защитной крышки. Если у вас вертикально расположенный бойлер, то крышка находится снизу, а в случае с горизонтально расположенным – слева или спереди.

При демонтаже крышки обратите внимание на наклейки. Часто винты для ее крепления расположены под этими наклейками

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки

Если вы выкрутили все винты, а крышка все равно легко не снимается, то проверьте еще раз наклейки.

Замена ТЭНа

Сначала произведите все вышеперечисленные действия, снимите крышку бака.

Чтобы было удобнее работать, можно даже снять бак со стены.

Стоит отметить, что большинство моделей «Термекс» имеют не один, а два ТЭНа. Поэтому необходимо обязательно запомнить, как и в какой последовательности детали нужно подключать. А лучше весь процесс фотографировать.

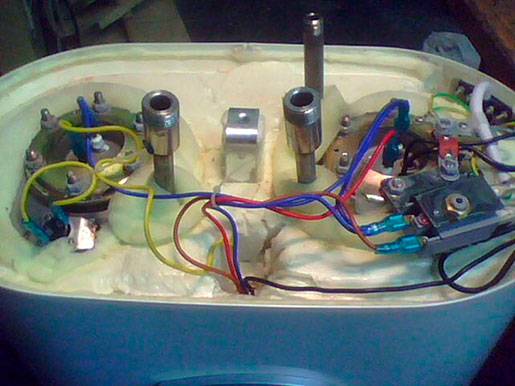

Чтобы вытащить ТЭНы из водонагревателя Термекс, снимите верхнюю крышку, открутив болт; отсоедините все штекеры и открутите болты крепления ТЭНов.

Сам ТЭН отключается следующим образом:

• сняв крышку, найдите защитный термостат, снимите с него наконечники;
• также снимите наконечники (3 штуки) с нагревательного элемента;
• перережьте пластиковый хомут;
• выкрутите винты, сняв при этом датчик;
• теперь отсоедините шлейф и выкрутите четыре винта;
• затем необходимо демонтировать гайку на прижимной планке и вытащить ТЭН.

После демонтажа нагревательного элемента нужно обязательно очистить поверхность бака от грязи и накипи. Только после этого можно установить новый ТЭН и собирать все обратно.

Не забывайте о том, что ТЭН необходимо менять не всегда. Если вода в баке все же греется, но происходит это медленно, то, вероятнее всего, на нагревательном элементе образовалась накипь. Тогда выполните его демонтаж и очистите от накипи. Затем установите. Проблема должна исчезнуть. Также не забывайте, что желательно ТЭН очищать химическими средствами, а не соскребать грязь. В последнем случае присутствует вероятность повреждения детали.

Для очистки ТЭНа можно использовать раствор лимонной кислоты или уксус (процентное содержание его в растворе должно быть около 5%). Деталь необходимо погрузить в жидкость и подождать пока накипь не отвалится. Затем нужно промыть нагревательный элемент.

Неисправный термостат

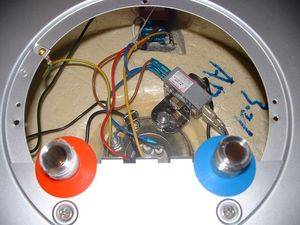

Термостат в водонагревателях Термекс находится под крышкой, рядом с одним из ТЭНов, а его датчик располагается внутри бака.

Иногда выходит из строя термостат. Этот элемент ремонту не подлежит, его необходимо менять. Чтобы выполнить замену, нужно произвести все подготовительные действия, снять крышку, затем снять термостат. Но перед демонтажем мы рекомендуем проверить эту деталь. Для этого с помощью зажигалки нагрейте кончик датчика (медный). Если термостат исправен, то вы услышите характерный щелчок, значит, сработал механизм защиты и цепь разомкнулась. В противном случае, придется заменить деталь.

Протечка бака

Как бы это банально не звучало, но для начала вам нужно найти, откуда вытекает вода. От этого зависит очень многое, так как если прогнил бак, то придется покупать новый водонагреватель. Итак:

• если вода сочится из бокового шва, то емкость проржавела, и ремонт выполнить не получится;
• если вода выходит из-под крышки внизу, то нужно разбирать бак.

Если следы протечки находятся в местах крепления ТЭНов, то ваш водонагреватель не безнадежен и его можно спасти, заменив прокладку.

В случае второго варианта, выполните все подготовительные действия, затем снимите пластиковую крышку. Далее внимательно посмотрите, где просачивается вода. Если она выходит около фланца, то испортилась резиновая прокладка (реже это проблема с ТЭНом). В противном случае – проржавел бак, бойлер можно выбросить. Чтобы заменить прокладки, нужно снять ТЭН. Но при этом необходимо внимательно рассмотреть сам нагревательный элемент. Если он треснул, то его также лучше заменить.

Другие неисправности

Если вы проверили и заменили все детали, но бойлер все равно не работает, то, вполне возможно, что вышла из строя электроника. Плата управления ремонту не подлежит, а найти подобную в магазине будет крайне сложно. Поэтому в таком случае мы рекомендуем обращаться к специалистам.

Подготовка к ремонту

Чтобы подготовиться к ремонту, необходимо:

• Выключить водонагреватель из сети, выдернув вилку из розетки,
• Можно перекрывать обратный клапан и вентиль, через который подаётся вода,
• Теперь отсоединяем шланг, по которому проходит холодная вода. В этот момент следует подставить ведро, чтобы не затопить дом. Воды будет немного (меньше литра), но всё равно необходимо подготовить ёмкость, в которое она будет сливаться, иначе есть вероятность испортить покрытие пола,
• Далее отсоединяем шланг с горячей водой, теперь будет сливаться вода из бака (снова берём ёмкость и сливаем около литра). Если на вашем устройстве нет специального патрубка, который нужен, чтобы сливалась вода, то вместо него используется обратный клапан. Но в этом случае вода будет сходить долго,
• Нужно убедиться, что вся вода вышла из аппарата, только после этого можно снимать водонагреватель со стены. Гораздо удобнее делать это в паре. Двух человек будет достаточно.

Устройство бойлера

Перед тем как приступить к ремонту бойлера своими руками, разберемся в особенностях конструкции. Устройство водонагревателя довольно простое, основные комплектующие следующие:

Схема устройства водонагревателя Термекс

• корпус, выполненный из стального листа с нержавеющим покрытием;
• внутренний бак, изготовленный из легированной стали, прочный и устойчивый к коррозии;
• стальной фланец представляет собой платформу, на которую крепятся элементы прибора: ТЭН, магниевый анод, термостат;
• большой магниевый анод — это металлический стержень, который покрывают магниевым сплавом; таким образом элемент снижает коррозионную активность воды, защищая бак и увеличивая долговечность водонагревателя;
• трубка из нержавеющей стали для выпуска горячей воды;
• теплоизоляция, выполненная из пенополиуретана высокой плотности;
• ТЭН, который, собственно, и нагревает воду;
• термостат, выполняющий роль авторегулятора температуры воды (отключает бойлер, когда вода нагрелась, и наоборот);
• трубка подачи холодной воды, выполненная из нержавеющей стали.

Замена платы регулятора температуры

В Таганроге поиск такой платы к успеху не привёл, а интернет показал, что цена её – более 7 тыс.руб., при этом доставка под заказ через неделю. Зима была на носу, и надо было действовать.

Было решено сделать ремонт водонагревателя Термекс, применив другой терморегулятор, поскольку это основная функция нагревателя.

Плату (панель) управления было решено оставить, но только потому, что она закрывает дыру в баке). А плату силовую тоже пришлось убрать, поскольку она без контроллера бесполезна.

Я установил регулятор температуры от теплого пола Russian Heat RTC 70.26, который у меня валялся несколько лет без дела. Хоть он и предназначен для другого случая, но электронам всё равно, что нагревать – воду или пол.

Терморегулятор для пола в качестве регулятора температуры воды.

Небольшой минус – регулятор для теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного пользования накопительным нагревателем нужна температура до 70, чтобы воду можно было разбавлять. Решил я это просто – термодатчик вставил на место не так глубоко, как стоял родной, а только на 3/4 корпуса, и зафиксировал. При натурных испытаниях выяснилось, что благодаря этому реальная температура воды в баке примерно на 20 °С выше, чем установлена по шкале регулятора.

Такое расположение датчика приводит к тому, что регулятор обладает большей инерционностью, т.е. более широкой петлёй гистерезиса и широким разбросом температур при регулировке. То есть долго думает, зато реже щёлкает. Но разброс температур в данном случае зависит в основном не от способа установки датчика, а от того, как интенсивно сливают воду из бака.

Про терморегулятор и теплый пол статьи ещё будут, а пока – как я установил и подключил этот регулятор в данном случае.

Установка терморегулятора для накопительного нагревателя Термекс.

На терморегуляторе напечатана подробная схема подключения, поэтому проблем при монтаже не возникло. Поставил регулятор на внешнюю коробку, кабель-канал уже был.

Датчик я поставил тот, который к тёплому полу. В результате, вот что получилось:

Ремонт накопительного настенного нагревателя Thermex – замена регулятора температуры

Шлейф, который шёл к панели управления, остался не у дел.

Исходная (родная) плата включала секции ТЭНа раздельно. В данном случае у регулятора Russian Heat одно реле, поэтому я подключил обе части ТЭНа параллельно.

Стоимость ремонта в данном случае сократилась примерно в 3 раза, а сроки – в 10 раз.

Конструкция водонагревательного прибора

Бойлер принципиально ничем не отличается от самого обычного электрочайника, который может поддерживать определенную температуру воды. Только у первого в качестве крышки выступает предохранительный клапан, обеспечивающий подачу необходимого количества жидкости для ее последующего нагрева.

Сегодня рынок предлагает большой выбор бойлеров. Все современные модели имеют различную конструкцию, технические характеристики, внешний вид и, конечно же, разную цену.

При покупке устройства рекомендуется отдавать предпочтение только проверенным производителям. Только так можно быть уверенным, что техника прослужит долго и не создаст лишних проблем

Поэтому подобрать оптимальную по параметрам, качеству и стоимости модель накопительного водонагревателя сможет покупатель с любым уровнем дохода.

Независимо от бренда все бойлеры состоят из следующих компонентов:

• корпус — он должен быть заизолирован, что позволит свести тепловые потери к минимуму;
• нагревательный элемент — существует две его разновидности: первый напрямую контактирует с водой, а второй нагревает жидкость через специальную керамическую оболочку;
• внутренний бак — его объем варьируется от 15 до 200 литров, а сам резервуар изготавливается из нержавеющей стали, что позволяет ему быть устойчивым к коррозии;
• термостат — датчик, который следит за температурой воды, поддерживая ее на заданном пользователем уровне;
• магниевый анод, главная задача которого заключается в защите устройства от электрохимической коррозии, но он никоим образом не влияет на образование накипи;
• прокладка узла крепления нагревательного элемента.

Магниевый анод нуждается в регулярной замене — этим процессом нужно заниматься не реже 1-2 раза в год. Такое обслуживание позволит увеличить срок службы бойлера и повысить его коэффициент полезного действия.

Водонагревательный прибор имеет достаточно простую схему. Благодаря этому можно заняться его ремонтом самостоятельно, сэкономив при этом и свои деньги, и свое время
