Установка вентиляции в погребе под гаражом

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет
Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

  1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
  2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
  3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

  1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
  2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная


Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание
При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене.

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

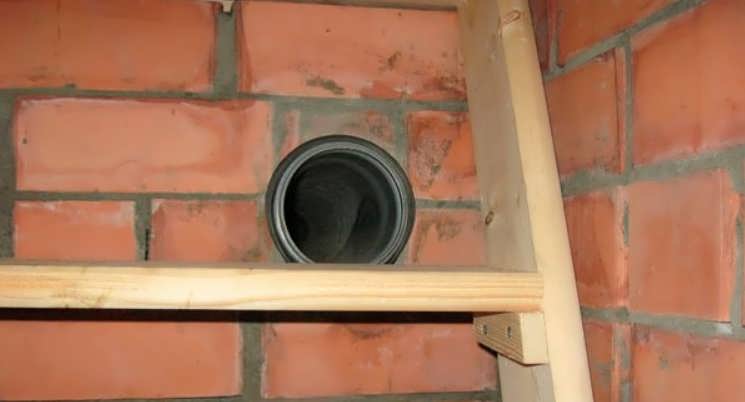

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

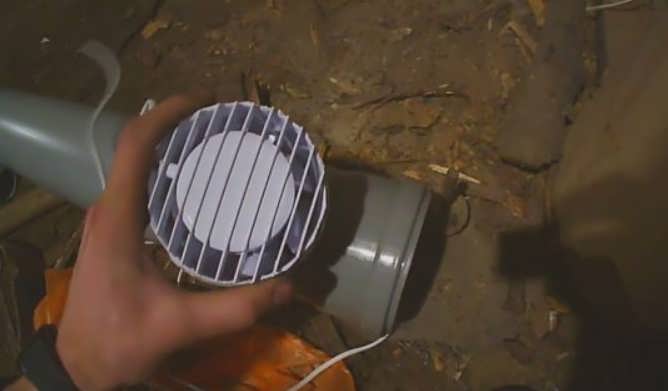

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Способы вентиляции в гараже

  1. Естественная вентиляция;
  2. Приточно-вытяжная;
  3. Комбинированная.

При естественной вентиляции воздух с улицы по воздуховодным каналам проникает внутрь помещения. При комбинированной вентиляции естественная вентиляция обеспечивает приток свежего воздуха, а принудительные вытяжки обеспечивают отсос отработанных газов, влаги и прочих вредных испарений. Механическая вентиляция обеспечивает обмен воздуха при помощи вентиляторов. Механический способ является самым продуктивным по воздухообмену в отдельно взятом помещении (к примеру, в гараже). Для монтажа механической вентиляции в гараже придётся предусмотреть размещение в гараже приточно-вытяжной вентиляции. Давайте разберёмся, как реализовать все эти способы вентиляции в гаража.

Естественная вентиляция в гараже

должна предусматривать беспрепятственное поступление атмосферного воздуха в помещение и его свободный отток.

Необходимо добиться равномерного проветривания помещения, чтобы избежать зон с застоявшимся воздухом и обеспечить просыхание транспортного средства. Для забора воздуха лучше всего устанавливать вентиляционные решётки ближе к полу, а вытяжку наоборот — максимально высоко.

Создание естественной вентиляции в гараже – самый простой метод. Для естественной вентиляции необходимо предусмотреть наличие двух воздуховодных каналов. Причём обязательно выход из одного канала сделать внизу (10 см от пола), а из второго – вверху. Такое расположение выходных отверстий каналов обеспечит хорошую приточно-вытяжную вентиляцию помещения. Трубу нижнего воздуховодного канала поднимают над крышей гаража примерно на 20–25 см. Трубу верхнего воздуховодного канала поднимают над крышей на 40–45 см. Для защиты от попадания осадков и различного мусора (листья, палки, насекомые) трубы защищают специальными защитными колпаками и металлическими сеточками. Важным моментом при организации естественной вентиляции является то, что каналы верхнего и нижнего вооздуховодов должны размещаться в противоположных концах гаража. Это обуславливается тем, что для обеспечения естественной циркуляции воздуха в помещении необходим перепад температуры. Однако при высокой температуре наружного воздуха естественная вентиляция в гараже не обеспечивает достаточной циркуляции воздуха.

Принудительная (механическая или приточно-вытяжная) вентиляция в гараже

В ряде случаев естественной вентиляции может быть явно недостаточно для нормального воздухообмена. В этом случае необходимо принудительно обеспечить поступление чистого воздуха и таким же образом организовать вытяжку.

Механическая вентиляция помещения является одним из самых эффективных способов, но довольно сложных. Она включает в себя вентиляторы (нагнетающий и отсасывающий), фильтры, нагревающие воздух элементы. Положительным качеством этой системы является то, что при монтаже дополнительных элементов можно влиять на качество воздуха в помещении. Можно отфильтровать, подогреть или охладить, увлажнить или осушить воздух в помещении. К негативным качествам такой системы можно отнести повышенный расход электроэнергии.

Комбинированная вентиляция гаража

В большинстве случаев этот способ самый оптимальный с точки зрения экономии средств без потери эффективности.Т.е. вы либо нагнетаете наружный воздух в помещение, а его отток осуществляется самостоятельно через вентиляционные решётки, либо наоборот — обеспечиваете механическую вытяжку, а приточный воздух поступает самотёком.

Для обеспечения нормальной циркуляции применяется комбинированная система вентиляции. Напомним, что для её реализации также необходимо предусмотреть два канала воздуховодов: приточный и вытяжной. Разница заключается в том, что размещаться они должны на одной стене. В выводной канал воздуховода встраивается вентилятор, который обеспечивает отсос загрязнённого воздуха. При работе вентилятора воздух из помещения нагнетается в выводную трубу, а в помещении создаётся недостаток воздуха. Для восполнения воздуха в помещении осуществляется подсос воздуха, который поступает через вводную трубу.

Во всех трёх случаях рекомендуем тщательно измерить все необходимые параметры — площадь гаража, высоту потолка, количество транспортных средств, размеры вентиляционных отверстий и т.д. и т.п. — и произвести нехитрые, но всё же достаточно специфические расчёты.

А лучше всего — обратитесь сразу к профессионалам!Поверьте – затраты многократно окупят себя.

Сомневаетесь с выбором?Звоните – договоримся!

Устройство и схема

  1. Прямая вытяжная труба.
  2. Труба для утепления большего диаметра, чем вытяжная.
  3. Утеплительный материал.
  4. Ёмкость и кран для удаления конденсата.
  5. Приточная труба с наличием изгибов.
  6. Сетка от грызунов и насекомых.
  7. Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

  1. Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
  2. Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
  3. Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
  4. Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
  5. Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
  6. Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

  • возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
  • выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

Большая площадь подвала. Хранение большого количества продуктов, овощей и корнеплодов

Важность поддержания определённого уровня микроклимата. Высокий уровень влажности

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

  • поливинилхлорида;
  • жести;
  • асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

  1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
  2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
  3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
  4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
  5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

  • вентилятор;
  • печной или кондиционирующий нагревательный блок;
  • воздуховод;
  • воздухораспределитель с диффузорным корпусом;
  • вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Общая информация

Любое подземное помещение настоятельно рекомендуется оборудовать вентиляционной системой. Вентиляция в смотровой яме/подвале гаража необходима по многим причинам.

Самой очевидной является влажность и её негативные последствия. От появления конденсата страдают не только вещи, хранимые в подземном помещении, но и сам автомобиль тоже. Влажность поднимается в надземное пространство и начинает разъедать металлические части машины. Может пострадать и сама конструкция гаража.

Повышенная влажность провоцирует появление грибка и плесени. Они не самым лучшим образом влияют на стены, потолок и прочие конструкционные элементы.

Помимо этого, в подвале могут скапливаться газы и вредные вещества в газообразной форме. Если автовладелец регулярно проводит время в подземном помещении, то он рискует своим здоровьем.

Дышать таким составом будет вредно, человек может получить проблемы с кровообращением, головной болью, организм подвергается интоксикации. Иными словами, в смотровой яме, подвале или погребе должна быть установлена вентиляция.

Поскольку вентиляционная система в подземном помещении является лишь частью общей, гаражной схемы, то для определения норм притока воздуха следует взять стандартную СНИП-норму.

Согласно СНИП для одноместного гаража требуемый приток воздуха составляет 180 кубометров в час. То есть будет достаточно включить вентиляцию подземного помещения в вентиляцию гаража, в которой реализован данный объем притока-оттока.

Планировать вентиляцию лучше всего до окончания всех строительных и отделочных работ. Так вы сэкономите время и снизите трудозатраты. При желании и необходимости заняться монтажом вентиляционной системы можно и в уже готовом гаража. Но вы потратите гораздо больше времени и ресурсов.

В разделе про обустройство гаража вы можете прочитать еще множество интересных статей: про лестницу, самодельный подъёмник для автомобиля, освещение, недорогое утепление, вытяжку и отопление своими руками, обогреватели, печь для гаража на отработанном масле.

Естественная

Всего выделяют два типа вентиляции – естественную и механическую. Разница заключается в физических принципах, которые создают поток воздуха. От этого также зависят характеристики и возможности систем.

Разберем сначала первый вариант, естественную вентиляционную систему. В её основе лежит разность температур.

В гараже и во внешней среде температуры воздуха имеют разные значения. Из курса физики известно, что в таком случае будет возникать движение воздуха. Задача естественной системы – сделать это движение направленным, подчинить его своим потребностям. Для этого в гараже делают два отверстия – приток и отток.

Первое отверстие создает приток воздуха, то есть воздушный поток будет заходить в гаражное помещение через него. Второе будет служить выходом для отработанного воздуха. Размеры отверстий следует определять из перепадов температур, объемов гаражного помещения, а также количества автомобилей.

Механическая

Механическая или же принудительная вентиляционная система во многом избавлена от недостатков естественной вентиляции. Этого удалось добиться благодаря тому, что механическая вентиляция работает на других физических принципах.

Она не зависит от перепадов температур. Её монтажом лучше озаботиться также на этапе планирования гаража, в готовом гараже монтировать механическую вентиляцию будет намного сложнее.

Чтобы устранить зависимость от погодных условий, в механической вентиляции используют разнообразные устройства и приспособления, например, вентиляторы, дефлекторы и фильтры.

В самом стандартном случае в трубы вставляют вентиляторы, подключают их, и они обеспечивают принудительную циркуляцию воздуха. Стоимость таких устройств невелика, так как вентилятор – простое устройство, не требующее дорогостоящих компонентов.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

  1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
  2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.

https://youtube.com/watch?v=J3cFvH3pOgE

Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

  • пробивка отверстий для приточной и вытяжной вентиляции;
  • Установка патрубков и заделка щелей монтажной пеной;
  • монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

  1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
  2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
  3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

  1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
  2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
  3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
  4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
  5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.
