Установка аварийного слива
Как грамотно установить слив? Здесь тоже все достаточно просто. Устанавливается оборудование до того, как будет уложено напольное покрытие, но по окончанию проведения работ по гидроизоляции помещения. Выполняем следующие операции:
- Намечаем на полу место расположения слива. Учитывая высоту напольного покрытия, определяем высоту положения трапа. Отмечаем полученную высоту на детали и отрезаем ее лишнюю часть.
- Собираем трап. Для этого надеваем на паз уплотнительное кольцо и ставим прибор на место. Накрываем его верхнюю часть пластиковой пленкой и аккуратно ее закрепляем. Это необходимо, чтобы защитить трап при заливке стяжки.
- Проводим подготовительные работы перед заливкой стяжки. Выставляем маячки так, чтобы образовался уклон, направленный к сливу. Его величина должна составлять минимум 1 см на метр поверхности.
- Производим заливку наклонной стяжки и ждем ее полного высыхания.
- Заканчиваем установку трапа. Снимаем защитную пленку, устанавливаем стакан сифона и накладываем на него специальное уплотнительное кольцо. Берем крышку, ставим ее на место и до упора поворачиваем по часовой стрелке.
- Укладываем напольное покрытие.
- Ставим поверх трапа декоративную решетку.
Аварийный слив готов к работе
Обратите внимание, что система будет безупречно выполнять свои функции при одном важном условии: в ванной комнате должна быть правильно выполнена гидроизоляция. Это означает, что пол в помещении представляет собой многослойную систему, состоящую из черновой бетонной стяжки, покрытой гидроизоляцией, заходящей на стены, и основной стяжки. Поверх укладывается финишное напольное покрытие
Только такая система даст гарантию от возможного затопления соседей снизу
Поверх укладывается финишное напольное покрытие. Только такая система даст гарантию от возможного затопления соседей снизу.
Стандартная конструкция слива и полуавтомат
Конструкция включает несколько трубок со шлангами, соединенных с системой труб канализации, а также 2 отверстия ванны:
- Верхнее.
- Нижнее.
Конструкция слива
Верхний слив предусмотрен для регулировки объема воды в ванне и снижения вероятности перелива. Другое отверстие расположено внизу на дне чаши, оно выполняет функцию слива. В комплектацию стандартной модели слива входят следующие элементы:
- сифон в виде трубы;
- горловины для слива и перелива;
- трубка для соединения сифона с системой канализации;
- гофрированный шланг для перелива воды в сифон.
Слив — перелив для ванны
Сифон, или труба, является затвором от проникновения в квартиру резких запахов из . Для наполнения чаши водой потребуется прикрыть отверстие снизу пробкой. Правильная эксплуатация системы слива требует своевременной замены уплотнителей, которые уже износились. Полуавтомат отличается от стандартной модели слива-перелива модернизированной конструкцией, включающей все перечисленные элементы, а также дополнительные:
- Пробка-клапан.
- Трос, отвечающий за управление пробкой.
- Кольцо поворотное, вентиль, кнопка, рукоятка.
- Механизм, позволяющий опускать и поднимать пробку.
Полуавтоматический слив
Среди преимуществ этой системы отмечается дизайн и удобная эксплуатация конструкции. Недочет полуавтоматической системы – это не слишком высокий уровень ее надежности.
Технология монтажа канализационного трапа
Самым первым и важным условием для монтажа любого трапа является наклон напольного покрытия. Он должен быть сделан таким способом, чтобы сточные воды могли постепенно и с легкостью попадать в слив. Обычно трап устанавливается на месте душевой кабины
, поэтому многие отделку пола выполняют именно кафельной плиткой. Правила монтажа канализационного трапа, что необходимо соблюдать:
- Решетка трапа должна находиться на одном уровне
с верхним покрытием пола. - Отделка пола начинается непосредственно от трапа, плитку нужно укладывать от него к стенам.
- Все швы между кафелем должны быть не более 2 мм.
- Их затирка производится только влагостойкая.
Установка трапа имеет свою последовательность
:
Этот вариант установки трапа позволяет сохранить высоту пола в ванной наравне с другими помещениями, поэтому работа достаточно трудоемкая. Можно пойти другим, более простым путем, необходимо соорудить настил из деревянного
или железного каркаса
, главное, чтобы он был прочный
Далее осуществляется монтаж отвода от трапа к канализационной трубе, важно также выдерживать уклон
Возвышение делается посредством сооружения стяжки, необходимо выполнить монтаж опалубки,
положить гидроизоляционный материал и армирующую сетку. Трап устанавливается так, чтобы его уровень был чуть выше опалубки, то есть наравне с облицовочным материалом. Далее выполняется заливка бетоном, всегда нужно контролировать уклон трубы. После его застывания, опалубка разбирается, выполняются отделочные работы.
Установить трап самостоятельно – это не совсем простая задача, но справиться с ней сможет каждый
Важно точно соблюдать правила монтажа канализационного трапа и последовательность работ
Изменение высоты пола для установки трапа
Высота трапа для душа начинается со значения 6 см. Помимо этого требуется соблюсти наклон устройства при его установке, чтобы обеспечить эффективное удаление воды. Поэтому в некоторых случаях требуется поднять пол на определенную высоту. Верхней точкой будет являться плоскость сливной решетки устройства. При выборе новой высоты пола учитывают высоту трапа, который выбирается с учетом площади душевой и интенсивности ее использования.
Помимо высоты трапа учитывают толщину черновой и чистовой стяжки, утеплителя, гидроизоляционного материала
Изменение высоты пола в ванной выполняется разными способами. Выбор зависит от материала и состояния перекрытия.
Выбор стяжки
Проще всего изготовить пол с уклоном можно при помощи стяжки. Однако этот вариант не подходит для ослабленных перекрытий, так как «мокрая» стяжка имеет большой вес (примерно 15 кг на 1 м2 при высоте 1 см). Поэтому ее нельзя использовать в старых домах.
Формирование уклона под «мокрую» стяжку
Также следует учесть, что при устройстве «мокрой» стяжки потребуется время на ее «созревание». Еще один минус: устройство традиционной стяжки – это «грязный» процесс.
Традиционная «мокрая» стяжка в ванной
Облегчить цементно-песчаную стяжку поможет экструдированный пенополистирол – это плиты, которые под весом стяжки, в отличие от пенопласта, сохраняют свою форму, обладают тепло-, звуко- и гидроизоляционными свойствами. Результатом станет утепленный пол. Высота такой стяжки составляет не менее 3 см. Такая конструкция пола применяется при устройстве системы «теплый пол». Для квартиры лучше выбирать электрический теплый пол – его быстрее устанавливать и если речь идет о небольшой площади, то можно не переживать за высокий чек на электроэнергию.
«Теплый пол» в душевой
Для устройства стяжки на слабом основании можно использовать облегченный бетон (полистиролбетон и другие разновидности). Это позволит также решить вопрос с утеплением конструкции без использования дополнительных материалов за счет теплоизоляционных качеств состава. Этот состав имеет смысл использовать для создания черновой стяжки – уменьшится вес пирога пола, обеспечится его утепление. Вместе с основной стяжкой и другими слоями конструкции выйдет необходимая высота для монтажа трапа – 120 мм.
Деревянная конструкция
Снизить нагрузку на перекрытие позволит монтаж подиума из дерева. Главное качественно обработать древесину влагозащитными составами и выбрать породу, устойчивую к влажному микроклимату.
При установке лаг выбирают схему их расположения – «конверт». В центре определяют место под сливное отверстие. Для фиксации лаг в стяжке высверливают отверстия под шпильки с шагом 300 мм. К шпилькам крепят лаги с учетом уклона. При необходимости дерево можно стесать в сторону слива. Сверху к лагам крепят влагостойкую фанеру толщиной 1,2 см, лист влагостойкого гипсокартона, гидроизоляционный слой и облицовку (плитку).
Схема укладки лаг в душевой
Еще дин вариант формирования уклона на деревянном или бетонном полу связан с корректировкой толщины плиточного клея. Этот способ рекомендован для небольших по площади помещений и душевых. Преимущество этого способа заключается в небольшом весе, а минус в трудоемкости.
Специальное оборудование позволит качественно уложить плитку
Слив для душа под плитку: особенности установки
Установка аварийного слива предусматривает тщательную поэтапную многослойную подготовку пола. Кроме того, необходимо разметить положение будущего слива, рассчитать расстояние от стен, если планируется покрытие стен плиткой, и высоту напольных слоёв, чтобы установить слив не выше финишного слоя.
Фото 4. Схема установки аварийного слива для душа.
1. Черновая бетонная стяжка. Для выполнения первого слоя необходимо позаботиться о теплоизоляции, так как при нанесении стяжки на холодный бетонный пол может обернуться её деформацией и последующим разрушением. В качестве утеплителя обычно используется пенополистирол.
2. Гидроизоляция поверхности пола с заходом на стены. Для этого цели используется полиакриловая пластика, именно она создаёт водонепроницаемый эластичный слой, который должен выполняться внахлест на стены.
3. Стяжка с уклоном к сливу. Перед заливкой требуется установить направляющие из полимера или дерева.
4. Финишное покрытие. На этом этапе осуществляется укладка плитки первым делом на пол, чтобы исключить возможность появления протечек, далее стен.
Фото 5. Плиты пола душа должны вести к сливу.
На что следует обратить внимание
С самого начала нужно разобраться, как снять старый сифон. Для этого нужно иметь набор ключей под зажимные гайки. Они легко откручиваются с помощью инструмента, а вся система разбирается на определенное количество составных деталей.
Перед тем как снять старый сифон самостоятельно, необходимо ознакомиться со схемой слива в ванной. Чтобы открутить зажимные гайки, потребуется воспользоваться набором ключей, что позволит с легкостью разобрать старую систему на определенное количество составных частей. В процессе крепления сливной и переливной горловины необходимо затянуть винт
При этом важно не повредить элемент, рассчитав свои силы
Чтобы крепление деталей было надежным, а течь отсутствовала, потребуется силиконовый герметик для обмазки соединений. Пользоваться им необходимо перед началом сборки, поскольку он способен быстро высохнуть. Замена слива может выполняться в лежачем либо сидячем положении.
Осуществляя замену сифона, следует помнить правило, которое состоит в том, что от качества работы будет зависеть герметичность резервуара. Только грамотно сделанный ремонт позволит решить проблему со сливом. Советы специалистов помогут разобраться в том, как правильно заменить сифон самостоятельно.
Установка слива
Правильная установка слива в ванной требует соблюдения следующих рекомендаций:
- При проведении работ должна соблюдаться последовательность.
- Для обработки различных соединений потребуются уплотнители.
- В процессе закручивания деталей следует соблюдать аккуратность.
- Закручивание резьбовых элементов рукой заканчивается затягиванием их на 1/4 полного оборота.
Подключение ванной к канализации требует ровного закручивания гайки, поэтому ее устойчивость следует каждый раз проверять. К монтажу сифона в ванной своими руками следует приступать только после надежного закрепления чаши, которую в случае необходимости потребуется выставить по уровню и зафиксировать. Между емкостью и полом должен оставаться зазор, равный 15 см и более.
Наличие перелива и его назначение
Вместе с сифоном для душа часто в комплекте идет перелив, также его можно устанавливать отдельно как часть стока для канализации. Для него делают специальный гофрированный или пластиковый отвод, который подключается с применением переходника к основной части слива для пола.
Чтобы все монтажные работы и работы по обеспечению работы слива для душа были выполнены максимально просто, рекомендуем прислушаться к таким советам специалистов строительного рынка:
- сразу же проверяйте все отводы на герметичность, а не после окончания установки и того, когда слив замурован в пол;
- если труба, ведущая от стока до общего канализационного раструба, сильно длинная, то нужно установить дополнительные крепления с целью предотвратить перегибы и засоры трубы;
- при использовании слива в полу для ванны или душа желательно устанавливать специальные решетки для задержки всевозможного мусора и грязи. Ее снять и вымыть будет гораздо проще, чем разбирать слив полностью и тщательно и глубоко его чистить.
Этапы монтажа слива в полу
Процесс установки слива в полу в санузле включает в себя следующие этапы работы:
- предварительная подготовка пола в душе к установке конструкции;
- установка гидроизоляционной обмазки;
- установка трапа в ванной, который будет служить основанием для слива;
- установка уклона, обеспечивающего сток воды и его выравнивание;
- отделка пола кафельной плиткой и другими материалами.
Предварительная подготовка пола к монтажу конструкции
Предварительные работы включают прежде всего создание лотка. Так, вам потребуется взять перфоратор и с его помощью снять с пола старую плитку, а затем сделать маленькое отверстие в цементной стяжке. После того как вы полностью избавили пол от старого покрытия, тщательно очистите его от пыли и другого мусора, пересмотрите все неровности, выбоины на поверхности и другие дефекты.
Затем выбоины и трещины заделайте специальным средством, после чего пол следует обработать гидроизолирующим жидким средством. Это нужно сделать непременно, поскольку слив для душа будет располагаться не на поддоне, а прямо на полу.
Теперь можно приступать к установке трапа для душа, с помощью которого будут выводиться через канализацию остатки воды.
Особенности установки сливного трапа
В некоторых случаях ванну следует оснащать специальным сливным трапом, который напоминает поддон в душевой или слив для бассейна. Однако от них он отличается тем, что поддон не требует установки гидроизоляционного материала, а в бассейне им обрабатывают не только полы, но и стены. Установить трап одновременно и сложно и просто.
Помимо того, что трап собирается и сливает остатки воды с пола в канализационную трубу, он обладает еще и такими функциями:
- герметизирует стыки с поверхностью пола в душевой кабине;
- дает возможность фильтровать всю воду, которая поступает в сток;
- дает доступ к ревизии, чтобы осмотреть и очистить все изнутри;
- защищает от неприятных запахов благодаря гидрозатвору.
Независимо от того, из какого материала сделан сливной трап – пластика, металла или латуни, он должен обладать следующими свойствами:
- устойчивость к коррозии;
- надежность;
- прочность;
- возможность разобрать и очистить конструкцию.
Корпус состоит из воронки, которую крепят в поверхности пола. Дальше идет патрубок, длина которого зависит от условий установки, высота трапа тоже бывает разной в зависимости от них же.
Чтобы сделать такой трап самостоятельно, нужно сначала провести ряд подготовительных работ, о которых уже было сказано ранее. В результате вы должны получить общий порог для слива воды, состоящий из таких элементов:
- основание покрытия;
- гидро- и теплоизоляционный слой. Для гидроизоляции применяется специальное жидкое вещество, а в качестве утепления лучше всего укладывать пенопласт;
- второй слой герметичной гидроизоляции;
- бетонная стяжка с уклоном порядка 4 сантиметров в сливную сторону;
- слой отделки, как правило, это плитка из керамики, которую клеят на специальный раствор.
И вот мы имеем готовый трап в ванной комнате, который хорошо замурован в прочную и целиком очищенную от грязи часть напольного покрытия. Когда все готово, можно теперь установить и сам слив.
Как правильно установить слив
Установка слива в пол состоит из таких поэтапных действий:
- приготовьте простой карандаш и с его помощью отметьте на полу размещенный трап;
- соедините конструкцию и канализационный раструб, обработайте все места соединений силиконовым герметиком;
- прямо на поверхность пола положите пенопласт толщиной в 5 сантиметров и плотностью 35 килограмм на квадратный метр. Помните, что трап не должен прилегать к нему плотно;
- выложите рейки рядом со стенами, они будут применяться как деформированные швы;
- залейте площадку цементным раствором, чтобы трап в ванной лежал на нем плотно, и оставалось при этом ни неровных мест, ни полостей;
- при стяжке не забудьте об уклоне в сторону слива;
- после полного высыхания бетона уложите еще один гидроизоляционный слой с небольшим выступом в сторону стен;
- в трап выкладываем сифон вместе с решеткой на нужную высоту и прикрепляем направляющие из дерева под углом;
- по уровню направляющих выложите второй слой цементного раствора;
- после того как он высохнет, выкладываем на пол керамическую плитку.
Слив в полу готов. Он нужен в ванной или в душевой кабине, если душ не оснащен поддоном, но некоторые специалисты рекомендуют с его помощью оснащать и обычные ванны с целью предотвращения неприятного запаха и сырости.
Как вы поняли, сделать такую конструкцию не так сложно, вам потребуется для этого специальный сифон, который нужно соединить с полом и установить трап.
Функциональные характеристики
Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.
Помимо основной функции трап решает следующие задачи:
- Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
- Не пропускает в помещение неприятные запахи из канализации.
- Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.
Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации
Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.
Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.
Конструкция линейного трапалинейный трап для душа
Выбирая модель трапа, учитывают следующее:
- Технические возможности устройства, его пропускную способность и размер.
- Как расположена труба канализации.
- Где в помещении расположена душевая.
- Стилистика помещения, а также отделочного материала стен и пола.
Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру
Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.
Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

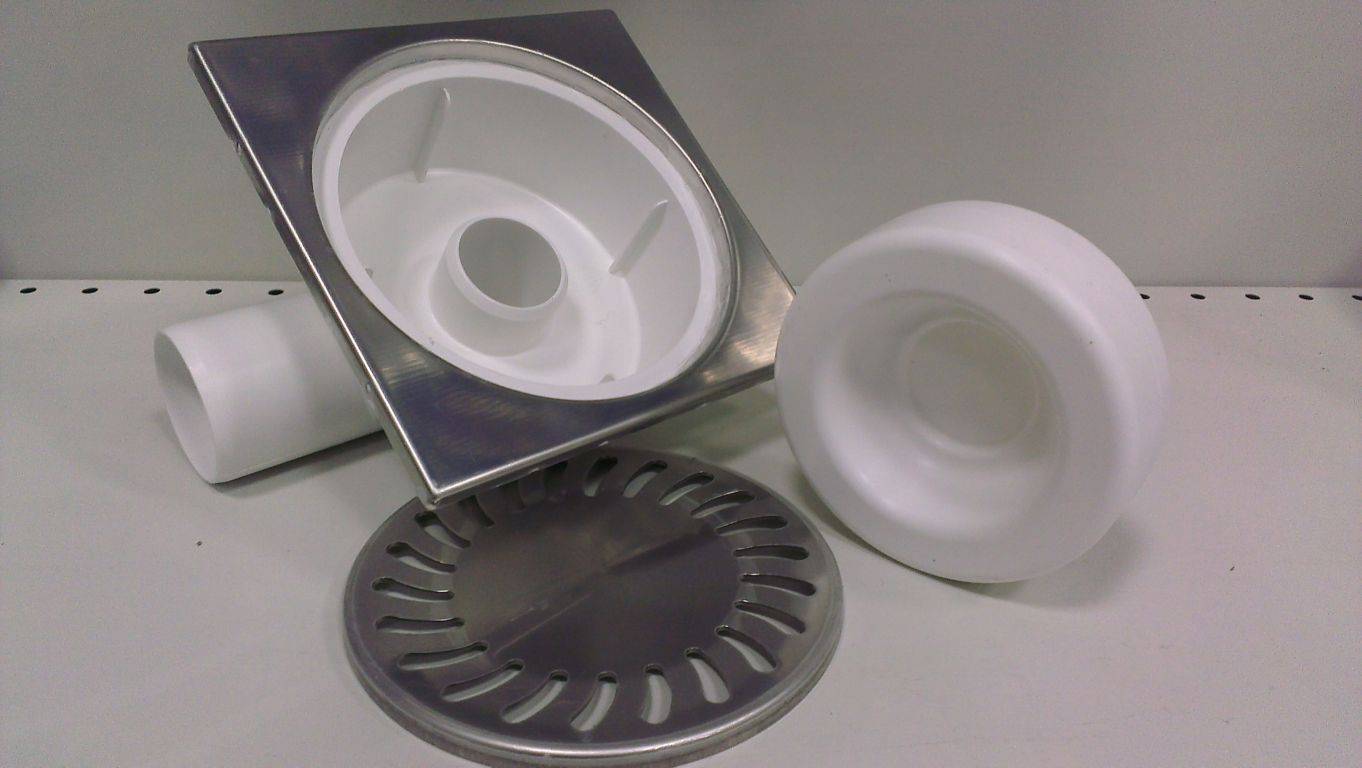

Элементы трапа с сухим затвором
Есть несколько вариантов расположения сливного отверстия:
- По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
- В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
- Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.
Защитный затвор: виды
От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».
Сифонный затвор
Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:
- Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
- В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
- В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.
Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.
Автоматическое устройство слива
Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.
Слив — автомат
Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:
- Управление сливом осуществляется ногами.
- Видимая часть обладает компактным размером.
- Наличие большого ассортимента кнопок.
Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.
Монтаж трапа для душа своими руками: виды и особенности трапов
Существует два вида трап-сливов, оба могут быть изготовлены из нержавеющей металла, прочного пластика или латуни. Основная конструкция у всех видов примерно одна: снаружи размещается корпус в виде воронки с фланцем и сифоном с защитной сеткой, который поглощает воду. Далее воронка соединяется с потрубком (1-2) и муфтой, состыкующейся с канализационной трубой. Сифоны отличаются по высоте, в зависимости от того на сколько планируется поднимать пол в ванной комнате. Стандартная высота трапа 12 см, самые тонкие = 6 см
Так же при выборе оборудования важно обращать внимание на пропускную способность, сколько воды может в себя вместить трап, от этого зависит, насколько эффективно будет работать система. Кроме того на эффективность оказывает влияние и правильная установка, но об этом позже
Трап с сухим затвором. Оборудование, которое настроено на автоматическое закрытие трубопровода под действием гравитационной силы. Различают мембранный, маятниковый и поплавковый способы закрытия. Тип оборудования с сухим затвором не нуждается в промывании водой, а так же доступно для оснащения дополнительным обратным клапаном, который защитит помещение от возврата воды. Установка такого клапана входит в первые рекомендации по использованию.
Фото 2. Сухой трап для душа.

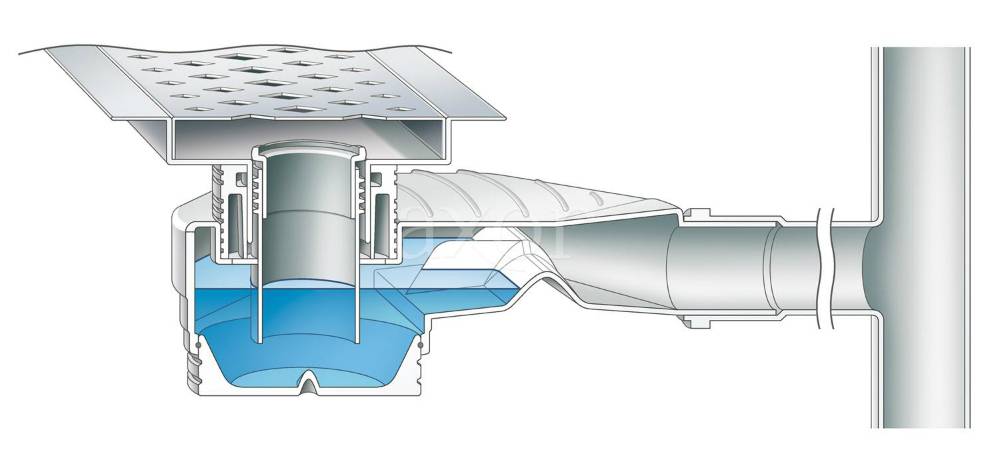

Трап с гидрозатвором. Оборудование оснащено изогнутой трубкой, которая предполагает постоянное наличие жидкости в ней. Эта конструкция рассчитана на защиту помещения от неприятных запахов. К минусам трапа с гидрозатвором можно отнести необходимость в промывании и постоянном обеспечении трубки водой. При длительном простое или высокой температуре в помещении трубка пересыхает и запахи просачиваются. Поэтому необходимо регулярно заливать воду в слив.
Фото 3. Трап с гидрозатвором.
