Монтаж инфракрасного теплого пола под ламинат: схема подключения и инструкция по установке

Технология монтажа

Настилание пленки

После завершения подготовки можно начинать монтаж теплого пола на основание.

Для этого нам понадобятся такие инструменты:

1. Нож или ножницы для резки пленки.
2. Плоскогубцы для фиксации зажимов.
3. Отвертка для подключения проводов к контактной группе терморегулятора.

Пленку режем только по намеченным линиям, как показано на фото

Укладываются нагревательные элементы по такому алгоритму:

1. Используя острый нож или ножницы, разрезаем рулон термопленки на фрагменты нужной длины. Резать нужно исключительно по линии отреза, обозначенной на материале, иначе будут повреждены нагревательные элементы.
2. Полосы с нагревательными элементами укладываем на основание так, чтобы медные токопроводящие шины были расположены внизу.
3. Края полосы фиксируем на полу с помощью скотча (можно дополнительно использовать строительные скобы). Также скотчем склеиваем полосы между собой во избежание смещения.

Фиксация пленки скобами

1. Следующий этап – подключение к электрической сети. Берем контактный зажим, вставляем его так, чтобы одна часть находилась между пленкой и контактной полосой из меди, а затем фиксируем деталь плоскогубцами.

Контактный зажим и его крепление

Схематическое изображение основных операций по подключению

1. Контактный провод зачищаем, вставляем в крепление зажима и фиксируем, обжимая плоскогубцами. Второй конец провода через штробу в стене заводим к месту установки терморегулятора.

Укладка контактных проводов

1. При подключении нескольких полос соединять их проводами нужно параллельно, т.е. левые контакты с левыми, правые – с правыми (см. схему). Чтобы не путаться, лучше приобрести провода двух цветов, тогда при монтаже системы будет ясно, что где находится.

Схема подключения пленок к терморегулятору

Изоляция зажима

1. Все места присоединения проводов оборачиваем битумной изоляцией и плотно обжимаем руками. Этого вполне достаточно для эффективной защиты подключения от попадания влаги.
2. Также изолируем свободные концы токопроводящих шин.

Битумная изоляция на концах шин

После того как все контакты будут присоединены и заизолированы, приклеиваем скотчем свободные края инфракрасной пленки. На очереди – подключение системы.

Сборка системы управления

Помимо укладки пленочных нагревателей сборка системы обогрева включает и другие операции:

Система, готовая к подключению

1. Для контроля температуры пола в середине одной из полос монтируется термодатчик. Датчик наклеивается снизу – для этого и под него, и под контактный провод в теплоизоляционной подложке вырезаются отверстия.

Крепление датчика на изнаночной стороне

Для кабель-канала с проводом от датчика можно заранее проделать штробу в полу

1. На стену в предварительно проделанное отверстие монтируется основание терморегулятора внешне напоминающее стандартный подрозетник.
2. Контакты провода, идущего от термодатчика, вставляются в специальные клеммы терморегулятора.

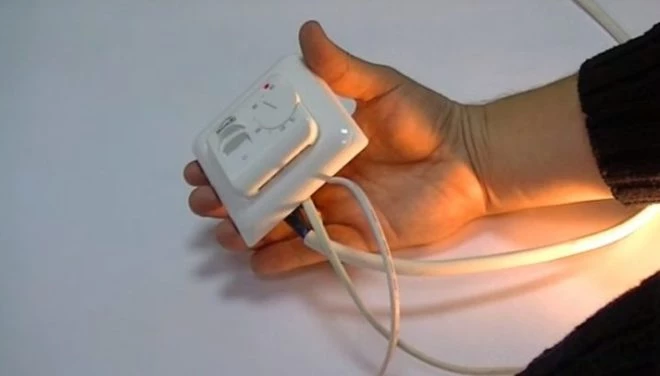

Процесс подключения терморегулятора

1. К другим клеммам присоединяются провод питания (от розетки или щитка) и монтажные провода, соединяющие контакты пленок теплого пола.
2. Выполняется установка терморегулятора в гнездо на стене, после чего проверяется работоспособность системы. Для этого подается напряжение, выставляется необходимая температура и контролируется степень нагрева.

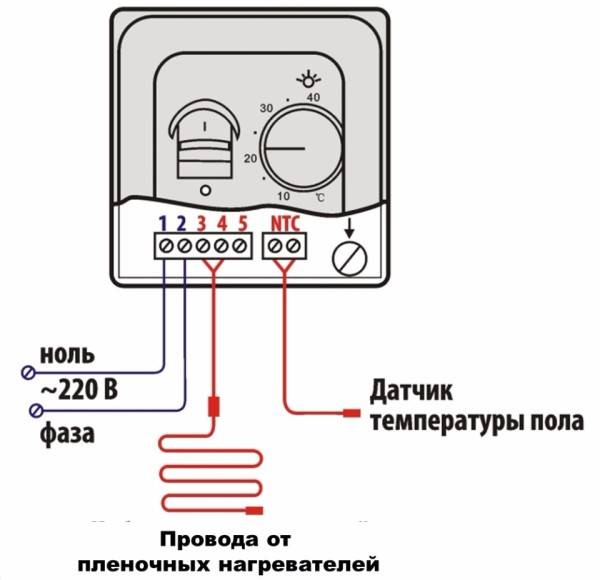

Так система подключается к терморегулятору

1. Если все в порядке, далее инструкция предполагает укладку звукоизоляционной подложки под ламинат или другой отделочный материал. Естественно, желательно, чтобы эта подложка была совместима с системами теплого пола.

1. Финальный этап – укладка напольного покрытия. Перед этим желательно заделать штробы в стенах, через которые провода заводились к терморегулятору.

Монтаж ламината

При должной сноровке весь процесс (естественно, не включая подготовительные операции, которые могут быть очень трудоемкими) занимает несколько часов. Вместе с укладкой ламината или линолеума вполне реально управиться с работой за полтора-два дня.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

• укладывать пленку внахлест;
• устанавливать один терморегулятор на два отдельных контура;
• крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
• устанавливать оборудование вблизи других отопительных приборов;
• производить подключение устройства без изолирования контактов к электрической сети;
• использовать в качестве подложки материал вмещающий фольгу;
• покрывать систему цементным раствором;
• устанавливать в местах прохождения пленки габаритные предметы мебели;
• перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

Виды теплых полов и их отличия

Все виды подогрева пола можно разбить на две большие категории:

• водяные от отопления;
• электрические.

Есть два типа теплых полов для квартиры и дома: водяные и электрические

Какой из них лучше? А надо смотреть. Если брать по затратам в отопительный сезон, то дешевле будет водяной. Но он требует больших затрат при монтаже, да и не везде может укладываться. И дело не только в повышенной нагрузке на перекрытие, дело в том, что его не везде можно установить.

Водяной теплый пол

Водяной теплый пол обычно подключается к системе отопления. Длинные полимерные трубы укладывают в стяжку и через коллектор подключаются к источнику подачи теплоносителя. Если у вас частный дом или индивидуальное отопление в квартире, вы можете сделать такой тип подогрева пола. В некоторых новостройках также есть специальные стояки для подключения водяного теплого пола. Это далеко не все проекты, но есть и такие.

Какой теплый пол лучше в смысле экономичности при эксплуатации? Водяной

В обычных домах с любым типом разводки отопления подключать теплый пол к стояку нельзя. Мало того, что он, скорее всего, будет работать через пень-колоду, так еще и всех соседей заморозите. Ведь водяной теплый пол — это десятки метров тонкой трубы. Обычное отопление просто не рассчитано на такое гидравлическое сопротивление. Оно просто не сможет обеспечить нужную скорость циркуляции. Вода будет холодной уже на половине контура и совсем остывшей отправится к соседям. А затраты на устройство водяного подогрева очень немаленькие. Смотрите сами: стяжка с утеплением + трубы + инженерное оборудование (как минимум нужен коллектор со смесительным узлом) + терморегулятор. И плюс не менее месяца на устройство всего этого хозяйства.

Подключение электрического

Электрический теплый пол в плане подключения и монтажа проще — есть разные типы греющих элементов, которые можно использовать при различном устройстве пола и под разные типы напольного покрытия. Но тут также есть ограничения: выделенный на квартиру или частный дом лимит энергопотребления и состояние проводки. Конечно, можно попробовать увеличить лимит, поменять проводку. Если очень надо, это возможно почти везде. Но это, снова-таки время и затраты.

Какой теплый пол выбрать, если надо быстро запустить его в работу? Электрический

Если же мощности достаточно и проводка в порядке, некоторые типы электрического теплого пола можно уложить и подключить буквально за день. В одной комнате это вполне реально. Что же может остановить? Высокий расход электроэнергии, которая становится все дороже.

А вообще, электрический теплый пол есть:

• для укладки в стяжку (нагревательный кабель);
• под плитку (кабельные маты);
• под ламинат, линолеум, ковролин и другие совместимые с нагревом покрытия (пленочный теплый пол).

Как видите, есть решения практически для любого случая. Отличаются способы монтажа, время на установку и затраты.

Альтернатива

Есть еще «промежуточный вариант» — это жидкостные электрические полы. Это локальная система подогрева пола из труб с теплоносителем (замкнутая) со встроенным в трубы нагревателем. Укладывается как водяной пол в стяжку, а подключается не к отоплению, а к электричеству.

Идея неплохая, но не радует цена, а также низкая ремонтопригодность системы. Трубы в стяжке, в них теплоноситель и греющий элемент. Если что-то сломается, отоплению конец. Хотя, как альтернатива, очень даже неплохой вариант.

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

• теплоотражающее покрытие;
• термостат;
• инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

Последствия возможных ошибок при укладке пола

Нередко домашние мастера допускают погрешности и оплошности при монтаже системы пленочного пола. Чаще всего во время укладки умельцы забывают правильно соединить полосы теплой пленки между собой. Такое соединение выполняется строго параллельно. Если использовать последовательную схему, нагревание не станет достаточно эффективным. А при некоторых более серьезных ошибках и вовсе грозит замыканием.

Разрезание пленочных элементов допустимо исключительно в тех участках, которые отмечены производителем. Если по ошибке пленка будет разрезана в другом месте, то в электрической цепи возникнет разрыв, в таком случае пол перестанет греться должным образом.

Еще одна ошибка может быть связана с недостаточной уборкой подстилающей поверхности, что может стать причиной механического разрыва ленты в местах, где она соприкасается с мусором, гвоздями и прочими лишними элементами. Также пленка может перетираться в местах, где присутствовали сильные перепады высот, ямы или выпуклости. Если лента повреждается, это вызывает отключение обогрева определенного участка пола или всей системы полностью.

Очень важно подсоединить теплый пол с применением специального дифференциального автомата для выключения и включения системы. Это решение станет гарантией своевременного отключения электропитания по причине перепадов напряжения, замыкания или обрыва цепи

Отсутствие такого выключателя может стать причиной возгорания и поражения электротоком домочадцев.

Состав «пирога»

И еще одна весьма частая ошибка – некорректное размещение температурного датчика. Если часть пола, под которой расположен датчик, будет иметь дополнительное охлаждение, к примеру, из-за близости к входной двери либо будет нагреваться, находясь рядом с радиаторами, то регуляция температур будет некорректной. В итоге датчик будет без причин увеличивать теплоту обогрева или снижать ее.

Как выбрать комплектующие

Основными элементами ИК-теплого пола являются пленка и терморегулятор с термодатчиком.

Разновидности пленки

Сегодня предлагается два основных типа пленки:

• сплошной – материал имеет сплошное покрытие карбоном;
• в полоску – карбоновое покрытие нанесено в виде полос.

Поскольку инфракрасный пол имеет разную толщину, рекомендуется выбирать более толстый материал для повышения надежности системы. Толщина, как правило, не превышает 1 мм.

О выборе пленки подробнее можно узнать из видео.

Терморегулятор

Посредством терморегулятора можно управлять работой отопительной системы. В комплект входит термодатчик, который устанавливается между пленочными матами и подключается через соответствующие контакты. С помощью термодатчика с поверхности нагревательных элементов передается сигнал в терморегулятор для включения системы.

Терморегуляторы представлены такими устройствами:

• механические – в оснащении имеют клавиши и механические колесики;
• электронные – оборудуются дисплеем и управляются кнопками.

Сегодня существуют устройства с сенсорным дисплеем, которые позволяют задавать несколько режимов времени для экономии энергии. Недорогие терморегуляторы работают от электросети и при отключении питания самостоятельно не могут начать работу. В этом случае лучше выбирать модели, где возможно использование батарейки.

Датчики температуры могут быть двух видов. Их выбор зависит от напольного покрытия и типа устройства. Если покрытие мягкое (ковролин, линолеум), то датчик имеет вид цилиндра малого размера. Под твердые покрытия термодатчик имеет больший размер и защищен гелевой оболочкой.

Тестирование пленочного пола

После окончания монтажа инфракрасной системы, необходимо убедиться в ее функционировании. Сперва проверяют надежность изоляции в точках подключения, для чего используют специальный прибор. Значения должны соответствовать тем, что указаны производителем. Включив обогрев, проверяют равномерность нагрева каждого из элементов. Если обнаружены участки, где нагрев отсутствует, устраняют неполадки либо меняют пленку на новую.

Если при включении системы пленка по всей площади нагревается равномерно, на контактах нет искрения и запаха изоляции, приступают к укладке отделочного покрытия. Составленный ранее план укладки пленки желательно сохранить. Он может понадобиться на тот случай, если будет производиться перестановка мебели.

Монтаж пленочного теплого пола своими руками

Пленочный теплый пол, благодаря своей конструкции легко монтируется под любые напольные покрытия, начиная от линолеума, заканчивая керамической плиткой. В отличие от нагревательных матов или греющего кабеля, пленка не требует заливки стяжки. Это позволяет с легкостью демонтировать теплый пол, и перестелить его в другом месте, например при переезде или перепланировке. Весь процесс укладки инфракрасного пола можно разбить на несколько этапов.

Укладка подложки

Варианты подложек:

• плиты ДВП в сочетании с фольгированным покрытием;
• вспененный полиэтилен;
• лавсан;
• пенополистирол.

Самыми оптимальными будут являться подложки, сочетающие в себе изоляционные и отражающие свойства, например лавсан. Кроме сохранения тепла такой материал позволяет направить нагрев в нужную сторону. То есть тепловая энергия не будет греть соседей снизу, а останется в конкретном помещении.

Укладывать подложку рекомендуется на подготовленную, ровную и очищенную поверхность. Рекомендуется, чтобы стяжка была залита по уровню, и не имела мелких неровностей, во избежание изгибов пленки. Отельные листы материала следует класть кверху отражающей стороной, внахлест, соединяя стыки строительным скотчем. Если подложку решено сделать из ДВП плит, то перед укладкой необходимо уложить отражающую фольгу.

Монтаж терморегулятора

Терморегулятор устанавливается на стене, для чего в ней подготавливается углубление для подрозетника и штроба для проводов. Терморегуляторы имеют стандартные монтажные размеры, поэтому без труда крепятся к привычным электрическим подрозетникам. К терморегулятору должны подходить питающие провода от квартирного электрического щитка, провод теплового датчика и концы пленочного теплого пола.

Укладка ИК пленки

Перед укладкой необходимо составить примерную схему, учтя при этом что под местами, где планируется установка мебели, теплый пол не монтируется во избежание перегрева. Так как производители ИК теплых полов, к примеру Caleo, поставляют материал в основном в рулонах, его понадобится разрезать на отдельные части. Места, где пленка может быть разрезана, отмечены соответствующими символами. Выбирать линию отреза самостоятельно — запрещено.

По технологии полосы должны не доходить до стен около 10 см с каждой стороны. Пленка укладывается на пол медной шиной вниз, причем контактные зажимы должны располагаться у той стены, где будет размещен терморегулятор. Отдельные части пленки подключаются последовательно, причем места соединения изолируются битумными прокладками, ровно так же как и места разреза, с противоположной стороны полос. Для того чтобы места изолирования не выпирали, можно локально вырезать углубления в подложке.

https://www.youtube.com/watch?v=Enlhkv0WhQY

Как подключить термодатчик

Датчик температуры это необходимый элемент любой системы теплых полов, без которого автоматизация процесса обогрева помещения не представляется возможной. Место установки лучше всего выбрать в соответствии с рекомендациями производителя. Обычно его монтируют недалеко от терморегулятора.

Провод до датчика и сам датчик укладывается в подготовленное углубление под пленкой. Весь провод, вплоть до терморегулятора должен быть уложен в гофрированную трубу, а конец трубы необходимо надежно заизолировать. Это позволит без труда извлечь датчик и заменить его при поломке. Повороты гофры должны быть плавными, чтобы не допускать сильного перегиба провода.

Подключение проводов и тестирование системы

Последний этап монтажа предполагает подключение проводов к клеммам терморегулятора. Необходимо надежно присоединить провода от теплого пола и датчика температуры, а также питающие провода. О том, как подключить их к терморегулятору необходимо узнать из электрической схемы подключения представленной в паспорте на устройство. Клеммы терморегулятора могут быть винтовыми или самозажимными. Номинал автоматического выключателя для теплого пола должен быть рассчитан по потребляемой мощности ИК полов.

Прежде чем приступать к укладке финишного покрытия полов, необходимо убедиться, что система смонтирована правильно и функционирует. Для этого производится тестовое включение, при котором визуально проверяется отсутствие дефектов. Также необходимо протестировать различные режимы работы с помощью установок терморегулятора. Если теплые полы нагреваются и отключаются в соответствии с выставленной программой – работа произведена успешно.

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
4. Допустимая длина полосы пола — 8 м.

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Рекомендации по монтажу различных систем теплого пола с ламинатом

Для поддержания заданной температуры в помещении, плавной ее регулировки и экономии электроэнергии или котельного топлива целесообразно в таких системах использования электронных регуляторов температуры. Они обеспечат также зонирование нагрева встроенными в пол термодатчиками.

Наибольшей популярностью пользуются программируемые регуляторы, способные соблюдать суточный, недельный режим нагрева.

А теперь пришло время развеять мифы торговцев радиаторами о вреде теплого пола:

Степень электромагнитного излучения электрического пола не превышает излучение любого домашнего электроприбора

обратите внимание на домашних любимцев, котикам и собакам он очень нравится;

Говорят, что он собирает пыл, ее не больше и не меньше, просто нужно мыть полы;

Дорогое удовольствие, но монтаж традиционного отопления с радиаторами, запорной арматурой, выглядывающими трубами стоит не меньше;

Чтобы его починить надо разобрать весь пол. но современные технологии гарантируют надежную его эксплуатацию не менее 10 лет, к тому времени и ламинат пора менять.

Инфракрасная пленка

Инфракрасный пленочный теплый пол является последней удачной разработкой в сфере обогрева полов. Инфракрасная пленка стелется на теплоотражающую основу. Сразу после этого можно приступать к монтажу финишного покрытия.

Пленочный теплый пол имеет массу плюсов:

1. Долговечность;
2. Надежность;
3. Легкость установки;
4. Отсутствие дополнительных ремонтных действий, таких, как заливка стяжки;
5. Высокая скорость монтажа. Стелить ламинат можно сразу после укладки пленочного теплого пола;
6. Так как толщина пленочного теплого пола незначительная, на высоту потолков она не повлияет;
7. Щадящее потребление электроэнергии.

Есть и отрицательные стороны пленочного варианта полов с подогревом:

• Основание для монтажа должно быть идеально ровным;
• Установка пленочного теплого пола возможна только в доме, где влажность не слишком высока;
• Высокая стоимость.

Монтаж инфракрасного теплого пола

Сложно сделать выбор, какой вариант теплого пола все же лучше выбрать. Но если проанализировать все за и против, лучшим вариантом можно считать инфракрасный теплый пол.

Перед монтажом пленочного инфракрасного теплого пола нужно рассчитать, сколько термопленки и отражающей подложки потребуется. Площадь подложки соответствует площади пола в доме, для которого будет производиться обогрев, а термопленки нужно меньше, так как под мебель ее класть нельзя.

Из материалов и инструментов нужны будут:

1. Терморегулятор;
2. Температурный датчик;
3. Комплект теплого пола;
4. Термоотражающая подложка;
5. Защитная пленка;
6. Отвертка;
7. Пассатижи;
8. Ножницы;
9. Скотч;
10. Нож.

Основание для установки теплого пола тщательно очищается и высушивается. Затем кладется термоизоляционный материал

Очень важно, чтобы в его составе не было алюминиевой фольги, поскольку для инфракрасных полов алюминий недопустим. Части пленки фиксируются между собой с помощью скотча. После этого определяется место, где будет находиться терморегулятор

После этого определяется место, где будет находиться терморегулятор.

Пленочный пол сначала режется на полосы необходимого размера. Чтобы минимизировать обрезки, лучше совершать укладку по длине помещения в доме. Полосы не должны быть плотно прижаты. Лучше выдержать расстояние между ними в 10 мм, а расстояние от полос до стены – около 50 мм. Не стоит забывать, что медная полоса должна быть снизу.

Расположение контактов у стены, на которой будет зафиксирован терморегулятор, позволит уменьшить длину проводов для подключения. Подключение полос происходит параллельно, благодаря чему провода можно спрятать под плинтусом.

Рассмотрев все варианты обогрева полов, оценив сложность их монтажа, то, сколько они стоят, и другие особенности, можно сделать вывод, что больше подходит для конкретного помещения в доме. Если планируется монтаж своими руками, то необходимо придерживаться советов профессионалов и соблюдать инструкцию. Добавляйте ваши комментарии и мнения!

Какой теплый пол лучше выбрать под ламинат – советы профессионалов

Особенности инфракрасных теплых полов

Традиционные теплые полы изготавливаются на основе тонкой трубы из сшитого полиэтилена (или металлопластика), по которой циркулирует горячий теплоноситель. Все это хозяйство, вместе с утеплителем и пароизоляцией, прячется под толстый слой бетонной стяжки. В результате получается эдакий «бутерброд», позволяющий получить теплое напольное покрытие. По такому полу могут безопасно перемещаться взрослые и дети, не боясь простудиться. Тепло актуально и для тех, у кого постоянно мерзнут ноги.

У водяных теплых полов имеются довольно серьезные недостатки:

• Большая нагрузка на перекрытия – ее создает толстая бетонная стяжка. Поэтому в многоэтажных домах их монтаж нежелателен и даже опасен;
• Возможность образования протечки – сочащаяся вода может проникнуть через бетон и залить подвал или нижний этаж;
• Сложность в монтаже – ничто не мешает уложить водяные теплые полы самостоятельно, но в реальности сложность работ выше, чем это кажется после прочтения пошаговой инструкции.

В некоторых случаях вместо труб с теплоносителем прокладывается греющий кабель. Он не нуждается в мощной и тяжелой бетонной стяжке, поэтому может быть проложен даже в квартире. Но лучше всего заменить его нагревательным матом – он прост в монтаже и подходит под большинство напольных покрытий, особенно под кафельную плитку или керамогранит.

Теплый пол обеспечивает более равномерный и рациональный прогрев помещения, что крайне положительно сказывается на комфорте человека.

Пленочный теплый пол – это современная альтернатива всем вышеуказанным разновидностям полов. Его основой является инфракрасная пленка, прокладываемая под напольным покрытием. На нее подается электроэнергия, в результате чего та начинает генерировать инфракрасные лучи. Достигая поверхности плитки, древесины, линолеума и любого другого покрытия, они преобразуются в тепловую энергию.

Рассмотрим основные особенности и достоинства пленочных теплых полов:

• Облегченный монтаж – в отдельных случаях на него уходят максимум два часа. Причем сложнее снять и уложить обратно снятое покрытие, чем смонтировать пленку;
• Нет никакой нагрузки на междуэтажные перекрытия – благодаря этому пленка может быть использована для установки в квартирах;
• Пленочный теплый пол безопасен для человека и животных – он не оказывает негативного влияния на здоровье и не является источником электромагнитного излучения;
• Совместимость почти с любыми напольными покрытиями;
• Долговечность – правильно уложенная пленка сможет проработать 10-15 лет (некоторые производители гарантируют до 50 лет эксплуатации), не требуя замены.

Есть и минусы:

• Дороговизна – цены на пленочные теплые полы хоть и падают, но остаются высокими;
• Электрическое отопление приводит к большим расходам на электроэнергию – от этого уже никуда не деться;
• Отсутствие стойкости к нагрузкам – в случае применения линолеума, потребуется обеспечить защиту пленки с помощью фанерных листов.

Некоторые специалисты отмечают низкую надежность пленочных теплых полов, но здесь все зависит от выбранной пленки – если гнаться за дешевизной, то и с надежностью все будет плохо.

Главной особенностью пленочных теплых полов является то, что они не уменьшают высоту потолков, как это делают водяные трубы и нагревательный кабель.

Какой теплый пол выгоднее электрический или водяной

Вообще, затраты на отопление зависят в первую очередь от количества тепла, которое дом или квартира теряют. Поэтому для уменьшения затрат в схеме пола укладывают утеплитель. Но стоимость энергии — одна из составляющих затрат. А еще есть затраты на монтаж.

Какой теплый пол экономичнее на стадии эксплуатации? При использовании дешевле получается водяной теплый пол. Его обычно монтируют в дополнение к радиаторам, как дополнительный источник тепла. Гораздо реже — он единственное отопление. В любом случае, система все равно работает — с теплым полом или без, ей надо выдать требуемое количество тепла.  Если теплого пола не будет, больше тепла будет идти через радиаторы.

Диаграмма затрат на теплые полы. Но что-то затраты на устройство электрического слишком высокие. Видимо, взяты для кабеля в стяжке

Как обстоит дело с электрическим теплым полом? Обычно он нужен как средство для повышения комфорта или когда основное отопление не справляется с задачей в самый холодный период. Монтаж электрических элементов гораздо проще, не требует таких больших затрат. Если основание прочное и ровное, кабельные маты и пленочный пол укладываются непосредственно под покрытие. Маты в слой клея, а пленочный нагреватель на подложку, даже если это кабельный нагреватель, который укладывается в стяжку. Минимальный слой стяжки меньше, чем при использовании труб с теплоносителем, а значит меньше и расходы.
