Электрический теплый пол под ламинат – особенности укладки

Выбираем вид

Существует всего четыре вида систем теплого пола:

  • пленочный инфракрасный (ИК-пол);
  • термоматы;
  • кабельный;
  • водяной.

Инфракрасные

Представляют собой пленку или кабель, подключенный к электричеству. Его отличие в том, что прогревается не воздух, а предметы, касающиеся напольного покрытия.

Этот вид теплых полов используют в основном как дополнение к основной системе отопления в жилых помещениях.

Преимущества инфракрасного пола:

  • подходит для укладки под ламинат;
  • подходит для установки в квартирах многоэтажных домов;
  • не сушит воздух;
  • малая инерционность системы, т. е. после включения она быстро достигает комфортной температуры;
  • легко монтируется и эксплуатируется;
  • небольшая толщина материала;
  • ИК-излучение схоже с солнечным светом по благотворному воздействию на организм человека;
  • подходит для локального обогрева;
  • экономия электроэнергии за счет высокого КПД системы;
  • не требует для монтажа больших финансовых вложений.

Недостатки:

  • система подключается к электричеству, поэтому следует внимательно отнестись к правилам безопасности, обеспечить заземление;
  • термопленка подвержена механическим повреждениям, а значит требует аккуратного обращения при укладке и эксплуатации;
  • не подходит в качестве основного вида отопления.

Электрический теплый пол под плитку какой лучше, как выбрать, как уложить. Читайте о плюсах и минусах инфракрасного теплого пола в нашей статье.

Как настелить теплый пол под ламинат на деревянную основу читайте рекомендации на https://klimatlab.com/otoplenie/tepliy-pol/pod-laminat-na-derevyannyj.html.

Термоматы (нагревательные маты)

Электрический теплый пол с тонким кабелем, закрепленным на сетке и уложеным змейкой по всей длине мата. Элементы нагреваются при прохождении по ним электрического тока.

В зависимости от используемых кабелей различают одножильный и двужильный тип устройства. У последнего монтаж немного проще из-за наличия электрического провода (кроме нагревательного).

Достоинства нагревательных матов:

  • быстрый и простой монтаж;
  • маты небольшой толщины укладываются в плиточный клей. Благодаря этому толщина пола увеличивается совсем немного;
  • подходит для укладки практически под любой тип напольного покрытия, в т. ч. и под ламинат;
  • может использоваться как основной источник тепла
  • не боится влаги;
  • производители дают гарантию на маты 25—30 лет, а заявленный срок службы — до 50 лет.

Недостатки:

  • электромагнитное излучение;
  • не устанавливается там, где находится крупная мебель и отсутствуют вентиляционные карманы.

Читайте наши рекомендации как подобрать качественные маты для теплого водяного пола. Как обустроить экономное отопление частного дома без газа и электричества, читайте здесь.

Качественные теплые полы Рехау считаются одними из лучших, узнайте почему.

Кабельный

Работает по принципу пропускания тока через нагреватели с высоким сопротивлением. Специальное устройство контролирует и регулирует стабильность, величину тока. При замыкании система защиты сигнализирует о проблеме.

Преимущества:

  • система регулируется таким образом, что пол можно прогреть на отдельном контуре, а не во всем помещении;
  • можно подобрать подходящие кабели, т. к. они представлены в широком диапазоне мощностей;
  • быстрый прогрев системы;
  • обладает большой теплоотдачей;
  • подходит для монтажа под ламинат;
  • большой срок службы.

Недостатки:

  • электромагнитное излучение;
  • сложная подготовка поверхности — требуется стяжка;
  • трудоемкость монтажа.

Водяной

Состоит из трубопровода и узла смешивания теплоносителя. Вода в трубах прогревается от газового котла или центрального отопления. Трубы используются из сшитого полиэтилена или металлопластика. Трубопровод укладывается в цементную стяжку.

Преимущества:

  • подходит под любой вид напольного покрытия;
  • можно использовать автономно или подключать к основной системе отопления;
  • экономия тепловой энергии до 50%;
  • работа системы не зависит от перебоев с электроэнергией.

Недостатки:

  • установка теплого водяного пола невозможна в квартире — только в частных домах;
  • отнимает минимум 10 см высоты помещения;
  • при автономном отоплении сложно регулировать температуру нагрева, а при центральном и вовсе невозможно. Учитывая, что температура нагрева ламината ограничена, есть риск испортить напольное покрытие;
  • если вовремя не выявить неполадки в системе, есть опасность затопления.

Инфракрасный теплый пол — самый подходящий для монтажа под ламинат, ведь эта система наиболее щадящая для покрытия, удобна в установке и эксплуатации. Нагревательные маты также пользуются популярностью, но укладка их потребует больше времени.

Виды теплых полов под ламинат

Теплые полы под ламинат существуют в трех основных вариантах. У каждого из них есть определенные достоинства и недостатки.

Водяной пол под ламинат

Конструкция такого пола состоит из четырех слоев:

  • гидроизоляционная мембрана, отделяющая пол от плиты перекрытия;
  • теплоизоляционный слой, создающий экран нагревательного контура;
  • нагревательный контур, состоящий из труб и бетонной стяжки;
  • финишный слой – ламинат.

Преимуществами водяного пола являются:

  • равномерный прогрев помещения за счет излучения тепла, а не конвекции воздуха;
  • в случае прекращения нагрева, вода в трубах теплого пола еще долго остается теплой;
  • воздух в помещении не сушится, что является отличным показателем для его качества;
  • освобождается дополнительное место для полезной площади помещения;
  • экономия энергозатрат на отопление по сравнению с другими видами отопления;
  • оптимальный вариант для установки в загородном доме при наличии теплообменников или автономного отопления;
  • долговечная эксплуатация.

Недостатки водяного пола:

  • при повреждении системы возможны протечки, что влечет за собой неизбежную порчу ламината;
  • конструкция в виде сложного слоеного пирога, монтаж которой требует профессиональных знаний и опыта;
  • толщина нагревательного элемента доходит до 15 см, что усложняет этап заливки плиты;
  • для функционирования системы необходимо дополнительное оборудование в виде электрического или газового котла;
  • установка водяного пола в многоквартирном доме возможна с официального разрешения подключения его к централизованному отоплению.

Электрические полы под ламинат

Может быть интересно

Полы с подогревом под ламинат, работающих от электричества, можно смонтировать в трех вариантах:

  • Кабельный теплый пол. Для него характерны специальные теплопроводящие одно- или двужильные кабели, которые имею свойство накапливать тепло и отдавать его в помещение. Эти кабели продаются комплектами на определенную площадь. Возможен монтаж в помещениях со сложным контуром. Для монтажа кабельного пола не нужна стяжка.
  • Нагревательные маты. Они производятся в виде кабеля, который закреплен на сетке. Термоматы имеют различную мощность и монтируются как в бетонную стяжку, так и в плиточный клей.
  • Инфракрасный пол с пленочным покрытием, легко укладывается за счет минимальной толщины конструкции.

Плюсы электрических теплых полов:

  • электрические теплые полы можно применять не только в домах, но и в офисных помещениях;
  • с помощью терморегулятора настраивается оптимальный рабочий температурный режим. Он легко настраивается на заданное время включения и выключения, что дает значительную экономию электроэнергии и финансовых средств;
  • его используют как в качестве основного, так и дополнительного отопления;
  • монтаж электропола можно производить самостоятельно, так как он не представляет сложностей;
  • имеет длительный срок службы, при условии правильной эксплуатации;
  • для монтажа пола от электричества не надо дополнительное оборудование;
  • поверхность пола прогревается равномерно, что делает равномерным и прогревание воздуха в помещении.

При всех достоинствах, у электрических теплых полов есть недостатки:

  • высокие расходы на содержание;
  • есть риск поражения электрическим током, особенно в помещениях с повышенной влажностью;
  • греющий кабель создает при нагревании магнитное поле, которое имеет негативное влияние на организм при длительном воздействии;
  • возможны деформации напольного покрытия;
  • для использования электропола в качестве основного отопления необходимо использовать в монтаже мощную электропроводку.

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

  • Качества подложки;
  • Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

  • 14 мин при закрытых дверях и отсутствии людей;
  • 23 мин при закрытых дверях с 1 человеком внутри;
  • 46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Подготовительные работы

Устройство электрического «теплого пола» начинается с подготовки основания. Здесь можно выделить следующие основные этапы:

  • I этап — ремонт бетонного перекрытия или чернового деревянного пола;
  • II этап — гидроизоляция;
  • III этап — утепление под стяжку.

I этап. Ремонт основания пола

В перечень работ по ремонту основания пола входят следующие операции:

  • убирается старое напольное покрытие;
  • удаляется стяжка;
  • заделываются трещины, сколы раковины. У чернового деревянного пола меняются гнилые лаги, доски, табачные сучки;
  • основание грунтуется.

Более подробно технология расписана здесь.

На этом же этапе в стене штробится канал под проводку и коронкой вырезается отверстие под терморегулятор. Подробно работы расписаны здесь.

II этап. Гидроизоляция

Под ламинат в обязательном порядке проводится гидроизоляция основания пола. Материалами могут быть рубероид, полиэтиленовая пленка, различные мастики. Нюансы гидроизоляционных работ можно посмотреть в статье «Гидроизоляция пола под ламинат».

III этап. Теплоизоляция

Чтобы тепло от нагревательных элементов не уходило в перекрытие, на основание пола укладывается утеплитель. Многие сайты рекомендуют использовать фольгированные материалы, что на взгляд редакции портала StroyGuru является рекламным ходом. Ведь в закрытом пространстве (уложена стяжка) отражающий эффект не наблюдается. Нужен зазор, которого нет.

Поверх стяжки специальными дюбелями крепится армирующая сетка.


Монтажная лента крепится дюбелями.

Завершается III этап наклеиванием демпферной ленты по периметру стен.


На стены крепится демпферная лента.

Виды электрического теплого пола

Эта система представлена ​​такими видами:

  1. Кабельный;
  2. Инфракрасный;
  3. Нагревательные маты.

Главная разница между ними заключается в нагревательном элементе.

Об этом часто звучат различные отзывы.

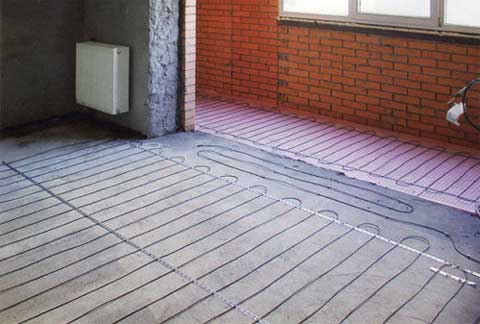

Кабельный электрический теплый пол под ламинат создает тепло благодаря нагреванию размещенных под напольным покрытием кабелей. Вид нагревательного элемента ничем не отличается от вида обычных электрических проводов.

Кабельный электрический тёплый пол

Кабели, которые осуществляют подогрев, можно размещать по любой схеме. Конечно, нужно соблюдать требования, установленные производителем. Кабели можно заливать бетонной стяжкой или устанавливать на деревянное перекрытие (для этого их помещают в специальные канавки металлических листов). Для обоих случаев предприятия создали различные модификации системы, которые успели оценить многие люди. Конечно, они также оставили свои отзывы.

Нагревательные маты известны еще как термоматы. Эти нагревательные элементы электрической системы, которую хотят выбрать многие люди, представляют собой стекловолоконную сетку с закрепленным на ней тонким кабелем.

Нагревательные маты

Конечно, металлический провод спрятан в экран, изоляцию и защитную оболочку. Кабель таких матов имеет одну или две жилы. Термоматы имеют небольшую толщину и характеризуются низким уровнем электромагнитного излучения. Поэтому, как гласят разные отзывы, их лучше использовать в спальне или детских комнатах.

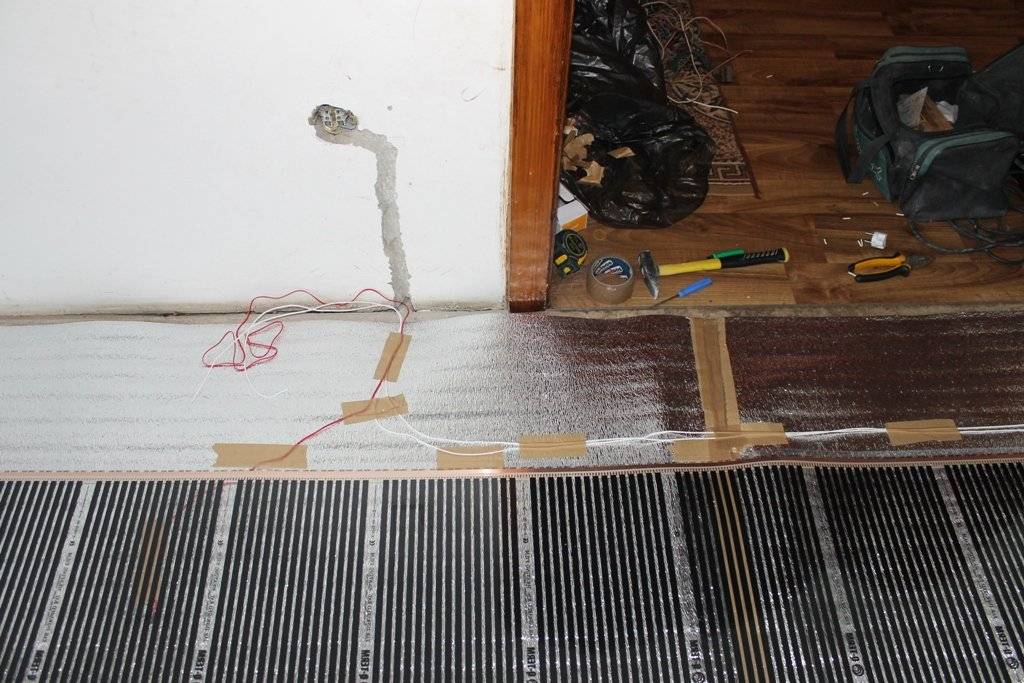

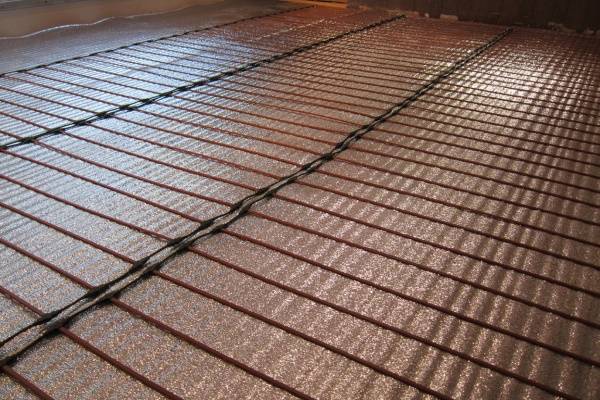

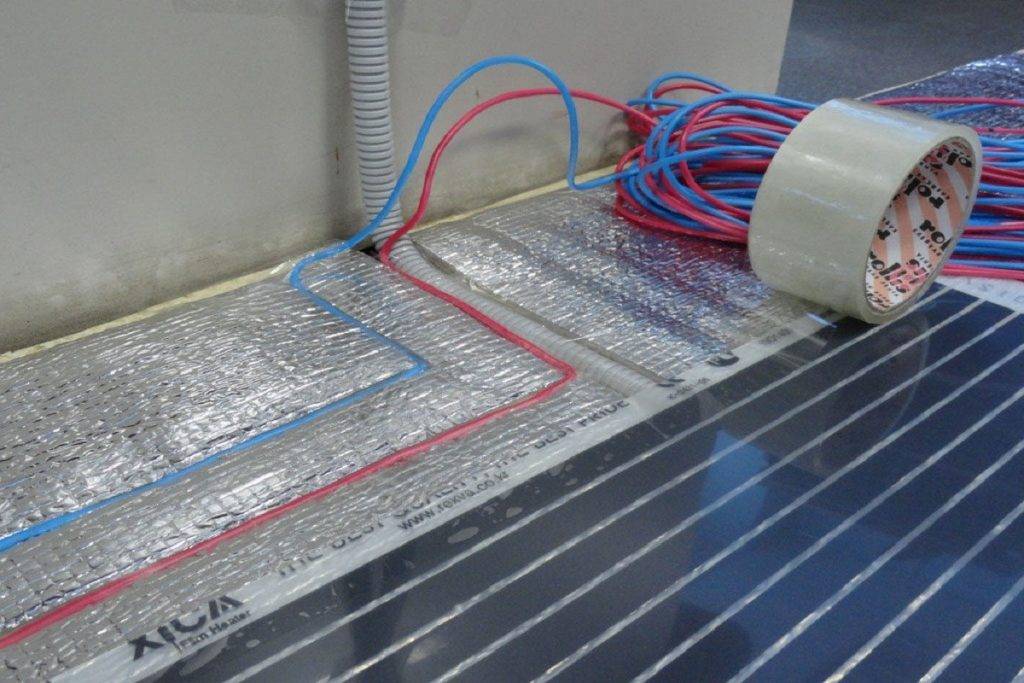

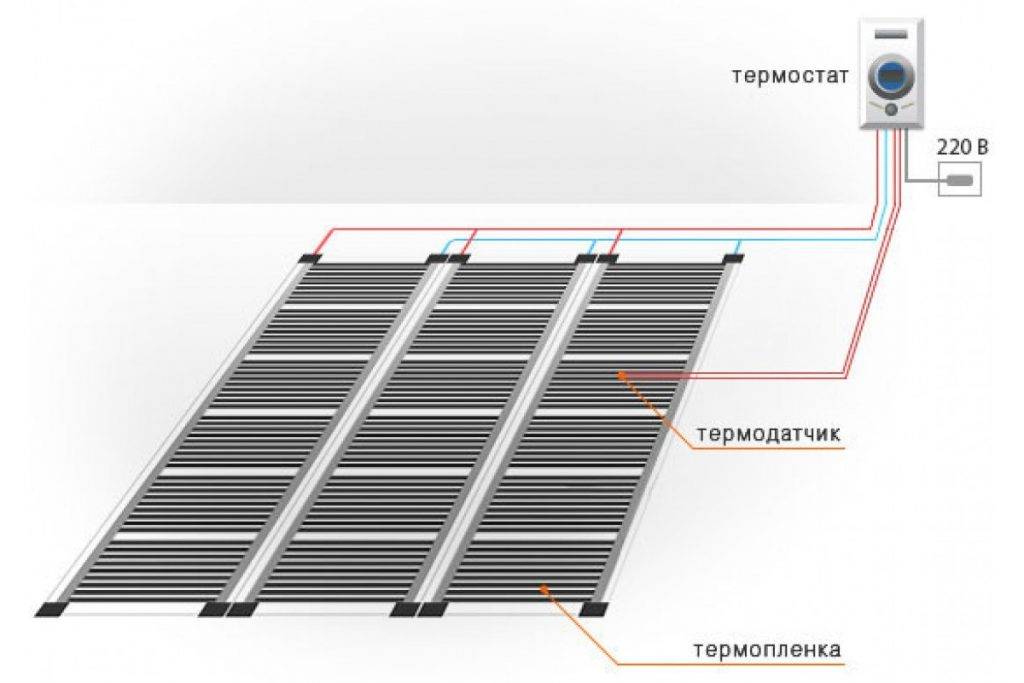

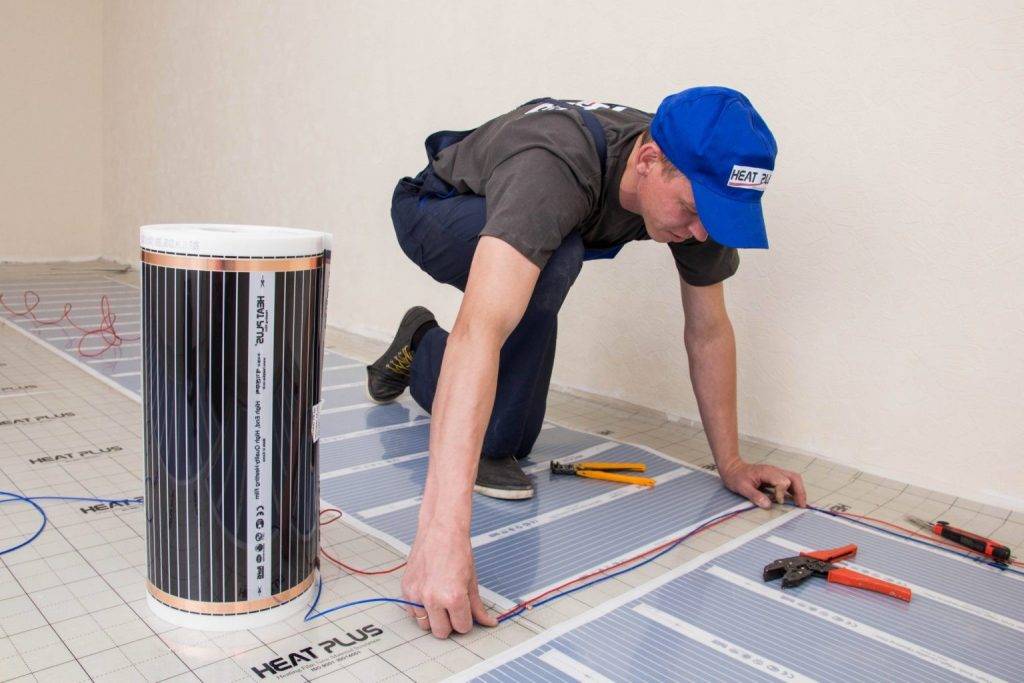

Инфракрасный теплый пол совсем другой. Он представляет собой набор панелей, которые излучают инфракрасные лучи. Эти панели имеют малую толщину. Такой вид разделяют на пленочный и стержневой. Пленочный имеет панель, которая является двойной пленкой с карбоном в середине. Полупроводник имеет вид полос или является сплошным слоем.

Инфракрасный плёночный тёплый пол

Во втором случае нагревательный элемент делают в виде стержней.

Пленочный и стержневой полы способны превращать 95 процентов электроэнергии в тепло. Поэтому их считают наиболее эффективным видом электрического теплого пола. Это является причиной, почему их хотят выбрать разные люди, и почему они собирают положительные отзывы. Также пленочный пол выбирают потому, что монтаж своими руками очень прост.

Инфракрасный стержневой тёплый пол

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Аморфный металлический теплый пол

Такая конструкция состоит из аморфных металлических сплавов, обладающих наиболее подходящими характеристиками для использования их в качестве основы теплых полов. Основные характеристики аморфной металлической ленты: — высокий КПД (коэффициент полезного действия) потребления электроэнергии (дешевое тепло); — высокая влагоустойчивость; — высокая коррозийная стойкость; — высокая прочность; — высокая гибкость; — высокая теплопроводность; — электромагнитная безопасность и др.

Данные характеристики делают систему отопления универсальной, т.е. ее можно устанавливать под любое напольное покрытие в т.ч. и под ламинат.

На картинке ниже приведены примеры слоев при разных способах укладки на основе аморфной ленты.

Инновационная технология производства придает таким отопительным устройствам ряд преимуществ.

Преимущества систем на основе аморфной металлической ленты:

— равномерный прогрев пола; — нет электромагнитного излучения; — простая и легкая установка; — укладывается под любое напольное покрытие; — высокая энергоэффективность – отличное соотношение потребления электроэнергии и преобразования ее в тепло без лишних затрат; — устанавливается в деревянных домах и под тяжелой мебелью; — высокий класс защиты; — срок гарантии 15-25 лет (в зависимости от производителя).

Монтаж ламината

Укладка напольного покрытия сводится всего к нескольким действиям. По периметру помещения закрепляется демпфирующая лента, если она не была уложена еще при заливке теплого пола.

По всей площади застилается подложка для ламината, тонкие в 2-3 мм полосы вспененного полиэтилена, уложенные встык и проклеенные скотчем.

Укладку ламината начинают от входной двери, чтобы создать на входе в комнату ровный рисунок напольного покрытия. Полосы ламината соединяются между собой, защелкиваясь по замку, достаточно выполнить сцепление вручную, однако для надежности лучше использовать полоску жесткого картона и киянкой простукивать место соединения, чтобы избавиться от возможного напряжения материала

Если демпфирующей полосы по каким-то причинам нет, то обязательно оставляется зазор по периметру от стенок не менее 10-12 мм, что особенно важно учитывать при раскройке материала

Когда напольное покрытие собрано, лучше всего подождать сутки, пока оно окончательно уляжется, а после проверить работу системы теплого пола, включив ее, и постепенно в течение нескольких часов доведя до максимально допустимой температуры. Для жилых помещений поверхность пола должна нагреваться не более чем до 28 оС, для остальных помещений порог повышен до 31 оС.

Греет кабель

Нередко с ламинатом устраивают обогрев из кабеля, как вариант с максимальной теплоотдачей. Эффективность этого способа связана с нагревом стяжки, а соответственно, и напольного покрытия в рекордно короткие сроки.

Самым важным моментом устройства кабельной системы в случае ламината считается процедура ее подключения. Общеизвестно, что, нагреваясь, тела увеличивают свои линейные размеры. Не исключение и нагревательный кабель, который «затянут» в стяжку. Поскольку особо удлиняться он не может, поэтому, нагреваясь, он заполняет любую пустоту в стяжке. Каким точно будет их поведение под покрытием сказать заведомо никто не сможет, поэтому рекомендуется его «потренировать». Систему необходимо подключить на полный нагрев порядка пяти раз на три-четыре часа в течение 48 часов. Каждый раз с учетом полного последующего остывания и проверки работоспособности системы.

Такой подход позволит избежать коробления и вздутия материала, образования трещин в стыковочных швах. Однако, этот вариант связан с большим потреблением электроэнергии. Вот почему такие полы чаще используют под керамическую плитку.

Преимущества и недостатки

Выделяют 3 вида электроподогрева, устройство которых основано на разных принципах:

  • водяной пол;
  • кабельный;
  • инфракрасный.

Главная особенность обогрева в том, что источники тепла располагаются под финишной отделкой. Тепло согревает пол, передает энергию в комнату. Любая из разновидностей имеет такие плюсы:

  • равномерный подогрев;
  • высокая эффективность;
  • отсутствие видимых элементов нагревания;
  • отсутствие циркулирующей пыли в отличие от радиаторного отопления

Из минусов можно выделить основной – траты на электроэнергию при использовании электрического обогрева, а также сложность монтирования при установке водяного.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет

Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка

Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах

Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.

Экструдированный пенополистирол для теплого пола

Пробковая подложка под теплый пол и ламинат

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Такими пиктограммами обозначается совместимость ламината с подогревом

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Особенности монтажа электрического пола

Укладка электрического теплого пола напрямую зависит от особенностей выбранных элементов.

Технология работы с кабелем

Этот вариант представляет собой систему, где в качестве обогревательного элемента используется кабель, укладываемый по определенной схеме.

Принцип выполнения работ:

Заранее определяется место для установки терморегулятора. Для его монтажа отступают 30–40 см от уровня будущего полового покрытия. Укладка может осуществляться различными способами, но наиболее предпочтителен скрытый вариант, он позволяет утопить в стене все провода и датчик.
Ввиду того что установка зачастую выполняется по армирующему слою, именно на него закрепляется монтажная лента. Фиксация осуществляется с шагом от 50 до 90–100 см. В обязательном порядке производится отступ от стены 10 см, а в местах расположения мебели – 30–50 см. Если в помещении расположены радиаторы и трубы отопления, то от них необходимо отмерить не менее 15 см.

Кабель, выполняющий обогрев, присоединяется к силовому элементу, соединение скрывается в специальной муфте. После этого кабель питания подводится к терморегулятору.
Фрагменты обогрева распределяются по поверхности. Для этого пользуются заранее составленной схемой с учетом рекомендаций производителя

Важно соблюдать правильность изгибов, они должны быть плавными, без заломов. Кабель фиксируется на монтажной ленте, дополнительно можно произвести закрепление на арматуру. Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений

Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Необходимо учитывать, что между витками элементов должно быть расстояние более 80 мм.
В выбранных местах закрепляются датчики температуры.
Проверяется правильность и работоспособность всех соединений. Порядок работы термодатчиков и термостата оценивается по прилагаемым производителем паспортам, в которых отражаются параметры и погрешность.

Установка такой системы предполагает точное соблюдение составленной схемы и порядка подключения.

Схема монтажа электрических теплых полов может меняться при увеличении количества контуров, а также в зависимости от вида подключения (двух и трехфазное)

Укладка нагревательных матов

Технология укладки теплого пола на нагревательных матах – более простая процедура, которая не требует соблюдения точности расположения кабеля. Это происходит из-за того, что они уже закреплены в единую конструкцию, которую необходимо правильно расстелить на поверхности.

Особенности монтажа: рулоны сетки раскатываются по подготовленному основанию, для поворота ячейки аккуратно подрезаются, чтобы не повредить кабель. Если требуется обойти препятствие, то сетку срезают, а обогревательные элементы располагают на необходимом удалении друг от друга. Подсоединяется термостат и производится проверка системы.

Маты, по сравнению с другими электрическими системами, считаются одним из самых удобных вариантов обустройства

Именно маты позволяют выполнить заливку стяжки с минимальной толщиной, что заметно сокращает высоту пола.

Инфракрасные обогреватели отличаются хорошим качеством и быстро монтируются, но подходят не под каждое помещение и напольное покрытие

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

  • коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
  • максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
  • толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол — 8 мм;
  • класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
  • маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.

Конструкция и необходимые материалы

Основной элемент пленочного теплого пола – нагревательный мат, выполненный из двухслойного синтетического материала, между слоями которого размещены нагревательные элементы из медных шин с графитовыми изоляторами. Поскольку находящиеся под напряжением нагревательные элементы залиты пластиком, пленочные теплые полы не окисляются и не боятся влаги, чем и объясняется долгий срок их службы.


Составные части контакта и конструктивные слои ИК-пола

Высота нагревательной пленки составляет менее половины миллиметра. За счет этого отпадает необходимость в обустройстве стяжек, установке лаг и прочих пространственных конструкций. Соответственно, монтаж пленочных нагревателей не приводит к поднятию общего уровня пола и уменьшению жизненного пространства.


Защитные слои обеспечивают пожарную безопасность пленки и электроизоляцию нагревательных элементов

Помимо собственно пленки, для проведения работ понадобится следующее:

  • соединительные клипсы для нагревательной пленки;
  • контактные зажимы;
  • медный электропровод (2.5 кв.мм.);
  • терморегулятор;
  • строительный скотч;
  • винил-мастичная изоляция;
  • теплоизолятор.

К выбору теплоизолирующего материала под пленку особых требований не предъявляется. Однако желательно наличие слоя алюминиевой фольги (фольгированного пенофола). Такой утеплитель не только имеет малую теплопроводность, но еще и отражает инфракрасные лучи от термопленки.

фольгированный пенофол


ИК пол укладывается на фольгированный пенофол

В зависимости от того, из чего выполнен и в каком состоянии находится черновой пол, дополнительно может потребоваться многослойная фанера или толстые листы ДСП ( от 5 мм и более).


Выравнивание пола фанерой

Из монтажных инструментов понадобится обычный набор: монтажный нож, ножницы, отвертка, плоскогубцы, кусачки, а также устройство для обжима электропроводки.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

  • Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
  • Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
  • Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
  • Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
  • Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Важно следить за тем, чтобы места соединений не соприкасались с нагревательными элементами. Далее необходимо отключить напряжение и подключить требуемые провода, руководствуясь схемой, к терморегулятору

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

  • В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
  • Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
  • Производится разравнивание, подготовка и очистка основания под монтаж оборудования.

  • Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
  • После плёнки под ламинат кладётся теплоизоляционный слой.
  • Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
  • Производится соединение сердечника питающего провода с кабелем тёплого пола.

  • Контакты изолируются специальными диэлектрическими материалами.
  • Проверяется работоспособность устройства после подачи питания.
  • Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
  • На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Важная часть «пирога» — правильная подложка

Любая конструкция нагревательных элементов укладывается на теплоизолирующий материал. Это и есть подложка. В электрических системах он может быть нижней частью мата. Для водяного пола это почти всегда листовой утеплитель.

Подложка – это все, что укладывается под нагревательную конструкцию. Сколько её слоев должно быть? В идеале, 3. Итак, подложка – это

  • гидроизоляция,
  • утеплитель,
  • фольга.

Все три слоя повысят эффективность использования всей отопительной системы. Хорошая подложка способна:

  1. лучше распределять тепло от элементов нагрева по всей поверхности пола.
  2. не давать теплу «уходить» вниз;
  3. выравнивать поверхность.

Укладка утеплителя один из самых простых этапов монтажа. Подложка кладется на чистое и ровное основание, между собой части можно склеить скотчем. Сверху должна быть уложена фольгированная подложка и только после этого нужно монтировать нагревательные элементы.

Заключение

К обустройству системы теплого пола нужно подходить ответственно. Лучше использовать электрические варианты, и для более легкого и надежного монтажа применять готовые ИК или кабельные рулоны. Еще следует внимательно отнестись к выбору производителя, доверять можно лишь проверенным брендам с хорошей репутацией.

После выбора материалов можно подходить к установке. Сначала придется снять старое покрытие, выровнять пол, уложить изоляционные слои, а поверх них уже и нагревательные элементы. Если используется кабельный вариант, то потребуется еще стяжка между системой нагрева и ламинатным покрытием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
