Когда и как надо проверить счетчик электроэнергии: обзор различных методов, доступных в домашних условиях

Неправомерные действия со стороны хозяев

Иногда хозяева квартиры сами применяют разные способы, дабы незаконными способами снизить скорость отсчета потребления электроэнергии. Постороннее вмешательство в систему может вывести прибор из строя. При этом проверяющие обязательно найдут дополнительные приспособления. О незаконном вмешательстве в систему счетчика свидетельствует:

  • Отверстие, просверленное в корпусе. Его используют, дабы при помощи иглы замедлить скорость отсчитывания потребленных киловатт.
  • Отсутствие на электросчетчике стекла. Вместо него могут вставить фотопленку. Но такой материал оставляет после себя след. При проведении экспертизы это обязательно будет выявлено.
  • Присоединение дополнительной проводки, из-за чего часть электроэнергии не фиксируется. Такой провод легко найти при помощи детектора. Он обычно прячется за штукатуркой или плинтусом.
  • Ослабленный винт напряжения. Это можно сделать, если на счетчике отсутствует пломба.

Чтобы не возникло проблем с проверяющей компанией, нужно периодически осматривать прибор на наличие повреждений. Проверка электросчетчика на правильную работу обязательно начинается с визуального осмотра.

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Самый простой способ проверки

Этот способ подходит только для тех электросчетчиков, в которых точно отсутствует самоход:

  • Отключите в доме свет и все электроприборы, включая холодильник;
  • Выньте все вилки из розеток (чувствительные счетчики могут «видеть» их);
  • Подойдите к счетчику и смотрите в течение 10 минут.

В идеале крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы уверены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим способом вы не сможете узнать, кто он.

Сравнение реальной и замеренной мощности

Это более точный метод, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились измерять фактическую и расчетную работы с помощью мультиметра и клещей. Этот способ аналогичен, только сравнивать нужно не работу, а мощности: мощность реальная (замеренная на фазе) и мощность всех работающих в данный момент электроприборов.

  • Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и горят 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
  • Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших приборов;
  • Замерьте силу тока и напряжение на фазе, умножьте их друг на друга и разделите на тысячу. Если замеры показали 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Теперь сравните суммарную мощность приборов и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Чтобы определить, кто бы мог воровать энергию, изучите сквозные и скрытые розетки, через которые могут подключаться соседи.

Методика поверки счетчиков электроэнергии

Если придется снимать прибор, то схема действий выглядит так:

  1. Человек получает разрешение на демонтаж устройства. Производится снятие энергомера. После этого прибор доставляется в ЦСМ.
  2. Там специалисты выполняют поверку. Когда процедура будет завершена, составляется акт, который отдается в абонентскую службу компании, занимающейся поставкой электроснабжения.
  3. Организация подтверждает допуск к использованию оборудования. Затем устройство заводится в расчетную схему. Если энергомер не соответствует требованиям, то оборудование меняется на новое.

Процедура выполнения диагностики состоит из следующих этапов:

  1. Производится визуальная проверка оборудования. Специалист должен проверить прибор учета на предмет деформации, а также наличие дефектов на корпусе.
  2. Затем выполняется диагностика прочности электрической изоляции посредством подачи постоянного и переменного напряжения.
  3. Производится контроль правильности функционирования счетного механизма в аппарате учета. Для выполнения задачи оборудование необходимо подключить на 15 минут к источнику питания, чтобы прибор прогрелся.
  4. Затем надо удостовериться в отсутствии самохода. Если его нет, то диагностике оборудование не подвергается.
  5. Выполняется проверка порога чувствительности электросчетчика.

Подробно о проведении диагностики работоспособности приборов учета рассказал канал «Солигорск. Солигорский телеканал. СТК».

Как и какие делаются отметки?

Метки о проведении этой задачи оставляют в технической документации к оборудованию, они также могут вписываться в свидетельство о поверке. Здесь же указывается дата, степень погрешности, которая была выявлена при диагностике. Если в работе энергомера имеются неполадки или нарушения, информация об этом также вносится в документ. В случае когда устройство не проходит поверку, потребителю выдается надлежащее извещение, где указывается, каким нормам оборудование не соответствует.

Можно ли не снимать электросчетчик?

В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы. Большинство компаний предлагает потребителям услугу поверки прибора учета на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более целесообразный, поскольку позволяет определить ошибки при подключении или неправильное использование оборудования. Но если проблема заключается в поломке устройства, то его в любом случае придется демонтировать. Определить причину неисправности можно только с использованием специального оборудования, которое имеется в мастерских.

Стоимость услуги

Цена поверки зависит от типа устройства, а также срочности проведения процедуры.

НаименованиеЦена, руб
Диагностика индукционных однофазных счетчиковОт 650
Поверка такого же оборудования, только электронного типаОт 720
Трехфазные механические приборы учетаОт 750
Для аналогичного вида электросчетчиков электронного типаОт 820
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Отдельно следует сказать о сроках:

  • если процедуру поверки ускорить в среднем до пяти рабочих дней, то стоимость возрастет на 25%;
  • для проведения диагностики в течение трех дней цена услуги увеличится на 50%;
  • если нужно срочно выполнить поверку за один день, то к стоимости процедуры придется добавить 100%.

Канал «СпецЭнергоРемонт» подробно рассказал о выполнении поверки электрических приборов, а также модернизации сети.

Кто платит?

Весь процесс учета и контроля работы электросчета оплачивает владелец оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но предварительно следует оговорить дату поверки с представителями организации. О необходимости выполнения этой задачи должен заблаговременно сообщить Энергосбыт.

Почему врут электросчетчики

Все приборы учета независимо от их устройства имеют ограниченный ресурс и с этим следует считаться. Со временем точность работы изделий начинает ухудшаться, в результате чего они выдают неверные показания.

Происходит это по следующим причинам:

  • заводской брак;
  • окисление контактов;
  • сгорание провода;
  • истирание шарниров;
  • неправильное подключение;
  • окончание срока службы деталей;
  • сбой из-за перепада напряжения.

Перед тем как проверить счетчик электроэнергии на правильность работы, необходимо посчитать количество потребителей и суммарную мощность, которую они потребляют в сутки. Это послужит исходными данными в последующих измерениях.

Как действовать, если счётчик действительно врёт

Если вы не уверены в правильности показаний электросчётчика, или в результате проведённых проверок выявили факт необъективного учёта, то остаётся один надёжный и верный способ — обратиться в энергосбыт, управляющую компанию, сертифицированную организацию.

Вы можете заказать лабораторную экспертизу, которая:

  • Произведёт внешний осмотр.
  • Испытает и замерит сопротивление изоляции.
  • Выполнит опробование и проверку суммирующих устройств.
  • Определит погрешность показаний.

Впрочем, чтобы не тратить деньги напрасно, стоит заранее обговорить прейскурант, высказав свои сомнения и пожелания.

Если всё нормально, прибор опломбируют. В паспорте укажут, что он пригоден к эксплуатации. Если нет, то придётся выполнять ремонт или приобретать новый счётчик. Но это лучше, чем пребывать в неведении, оплачивая непотребляемую электроэнергию.

Куда обращаться, чтобы поверить счетчик

В Мосэнергосбыте не проводят поверку электросчетчика. Для проведения процедуры необходимо обратиться в Центр стандартизации, метрологии и сертификации. В зависимости от предприятия потребитель сам доставляет прибор учета в лабораторию или пользуется услугой упрощенной поверки счетчика без снятия.

Так, при обращении в ФБУ «Ростест-Москва» необходимо доставить прибор учета по адресу Нахимовский проспект, дом 31. Счетчики принимаются с 8.30 до 17.30 (с понедельника по четверг) и с 8.30 до 15.00 (в пятницу). Физические лица должны иметь при себе паспорт, юридические – гарантийное письмо.

Срок поверки счетчика – до 15 рабочих дней с момента оплаты работ.

Правильность учёта

Правильность учёта потребляемой электроэнергии на каждой отдельной линии важна в плане общего её учёта и исправной работы всей системы. Поэтому нарушения здесь недопустимы. Различные ухищрения, к которым прибегают некоторые недобросовестные потребители, в ходе поверки выявляются. Несоответствие между подачей и потреблением обязательно будет обнаружено.

На поверку счетчик может сниматься, либо проверяться прямо на месте. При этом определяется его исправность и наличие вмешательства в его функционирование. Вариантов повлиять на работу дискового счетчика больше, чем на работу современного электронного. Просверливание тонких отверстий для засовывания иглы, разбитие стекла для засовывания фотоплёнки – давно известные способы, призванные затормозить диск, уменьшить количество его оборотов и тем самым снизить количество потребляемых кВт. Возможно также подключение «левой» замаскированной проводки, ослабление винта напряжения и другие способы воровства. Всё это будет выявлено даже постфактум, когда уже не используется. А дальше идёт проверка электротехнической исправности.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

  1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
  2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Предлагаем ознакомиться Как сделать хрен в домашних условиях. Рецепты приготовления на мясорубке с майонезом, уксусом пошагово с фото

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения

Это помогает в снятии показаний счетчика.

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.

Способы самостоятельной проверки электросчетчика

Для однофазного счетчика:

  1. При работающих электроприборах измерьте силу тока на фазном проводе, идущем из второй клеммы;
  2. Дополнительно измерьте напряжение;
  3. Умножьте силу тока на напряжение. Получим мощность в ваттах;
  4. Засеките с помощью секундомера время, в течение которого совершается 10 вспышек на электронном или 10 оборотов на индукционном счетчике;
  5. Умножьте мощность на это время в секундах, чтобы получить измерение работы в Джоулях;
  6. Полученное значение поделите на 3600. И получите реально потребляемую мощность в Вт*ч.

Пример. Замеры на фазе: 20А и 220В, тогда мощность – 4400 Вт. 10 оборотов было совершено за 20 секунд. Тогда работа равна 88 000 Джоулям. В Вт*ч это 24.

Тут работает формула: A1=UIt/3600.

Где U – замеренное напряжение в вольтах, I – замеренная сила тока в амперах, t – время 10 оборотов (вспышек) в секундах. А1 – искомая реальная работа в Вт*ч.

Внимание! Если счетчик трехфазный, то сделать замеры нужно на каждой фазе, затем посчитать мощность по ним. А затем – суммарную мощность

Пример: фаза 1 – 5А и 220В, фаза 2 – 9А и 210В, фаза 3 – 10А и 230В. Тогда для фазы 1 получаем 1100 Вт, 2 – 1890 Вт, 3 – 2300 Вт. Суммарная – 5290 Вт. После этого выполнять шаги 4-6.

Начнем с описания передаточного числа. Оно обозначается на каждом счетчике буквами r или А и показывает, сколько оборотов или импульсов совершается каждый раз, как вы расходуете 1 кВт*ч энергии. Тут специальных измерений не надо. Сразу формула: А2=1000n/r.

А2 – это расчетная работа, n – количество оборотов, время которых было измерено при определении реальной работы. r – передаточное число (смотрите на счетчике).

Пример: Передаточное число равно 1400. А2=3600*10/1400. Получим около 25,7 Вт*ч. С трехфазным счетчиком аналогично.

Сравните работы А1 и А2. Принято считать счетчик исправным, если расчетная работы не отличается от реальной более чем на 10%. А как посчитать, на сколько отличается?

Формула: /А2-А1/*100/А1 (ответ в процентах).

Внимание! Прямые линии вокруг разности работ – это модуль. Он необходим, если А2 окажется меньше А1

Тогда берется модуль отрицательного числа, который всегда положителен (откидывается минус перед числом).

Пример. Возьмем наши значения и посчитаем: (25,7-24)*100/24=7,08%.

Итог: в нашем примере счетчик исправный. Если же у вас получилось больше 10% — то сделайте официальную проверку, чтобы вам поменяли счетчик.

А как проверить электросчетчик в домашних условиях, если нет токоизмерительных приборов? Помогут лампы накаливания – потребители известной мощности. Можно взять любое количество ламп по 100 Вт. В нашем примере их будет 5. Значит, мощность – 500 Вт.

Что делать:

  • Отключить все приборы, включая холодильник, зарядные устройства, энергосберегающие лампы (их нельзя использовать при проверке вообще);
  • Отключить в щитке все автовыключатели;
  • Подсоединить лампы накаливания (у нас 5);
  • Засечь время t, за которое совершается 10 оборотов индукционного или 10 вспышек импульсного счетчика (у нас 20 секунд);
  • Посчитать время Т одного полного оборота или интервала между вспышками. Для этого t поделите на 10 (получилось 2 секунды). Можно было бы сразу считать время за один оборот, но тогда бы оно было неточным. Чем больше оборотов вы считали – тем точнее расчет;
  • Посмотреть на счетчике передаточное число (обозначается А или r, у нас — 3200);
  • Перевести мощность ламп из Ватт в киловатты (0,5 кВт).

Затем применить формулу для расчета погрешности измерений счетчика Е:

E=(PTr/3600 – 1)*100 (в процентах).

Пример: (0,5*2*3200/3600 – 1)*100=11,11%

Итог: есть сомнения, что счетчик работает правильно, так как превышен порог максимально допустимой погрешности в 10%. Необходима поверка, имеющая юридическую силу.

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Когда возникает необходимость проверки

Несколько простых показателей могут стать сигнализаторами того, что прибор учёта электроэнергии стал работать неправильно. К ним относятся:

  • Большой расход электроэнергии при работе в штатном режиме. Вроде включаются один и те же бытовые приборы на то же самое время, но накрутка происходит в несколько раз больше чем обычно.
  • Стандартный расход при меньшей работе приборов. Снизили потребление электроэнергии фактически, но счётчик показывает прежние цифры.
  • Очень высокий показатель при минимальной фактической работе бытовых приборов. Например, работает только пылесос и телевизор, а счётчик выдаёт 400 кВт в месяц.

Если подобные ситуации стали возникать чаще, то необходимо обратить внимание на правильность работы прибора учёта электроэнергии, а точнее – проверить его самостоятельно

С чего следует начать?

Основной шаг – проверка правильности подключения электросчётчика к сети. Очень многие проблемы возникают из-за перепутанных проводов и невнимательности при подключении прибора.

Современные счётчики имеют соответствующую маркировку на корпусе, что упрощает его подключение к сети. Для большей простоты можно воспользоваться следующими схемами:

Проверить работу счётчика при отключенных бытовых приборах

Очень большой проблемой при старых моделях приборов учёта электроэнергии была остаточная индуктивность некоторых бытовых приборов, что заставляло диск в счётчике вращаться, даже если квартира была полностью обесточена. Минимальный расход всё равно присутствовал, что впоследствии складывалось в весьма ощутимые цифры.

Если при отключении основного автоматического выключателя электрический счётчик продолжает работать, то это станет основным показателем его неправильного функционирования.

Проверка погрешности учёта

Которая заключается в следующем алгоритме:

1. Измерить напряжение в сети с помощью стандартного мультиметра переведённого в положение «Измерение переменного напряжения».

2. Подключить обыкновенную лампу накаливания к сети и измерить её потребление тока. Можно использовать тот же мультиметр, переведя его в режим амперметра. Для дальнейшей работы необходимо узнать мощность, которую потребляет лампа, по формуле: P=U*I.

3. Подключить лампу и зафиксировать время, за которое счётчик мигнёт 10 раз.

4. Мощность лампы умножить на количество оборотов, израсходованных за время проверки, затем на постоянную счётчика и разделить на количество секунда в часе.

Если данный показатель больше класса точности, то неисправность прибора учёта однозначна, и счётчик требует замены. Вся проблема данной разновидности измерений заключается в необходимости покупки мультиметра. Но данный прибор не раз ещё поможет домашнему мастеру в решение бытовых проблем.

Внеплановая проверка

Независимо от сроков официальной поверки каждый владелец счетчика может позаботиться о дополнительном обследовании устройства, если возникло подозрение в некорректной его работе. Для успешной реализации задуманного следует соблюдать порядок действий:

  • удостовериться в качестве выполненного монтажа электропроводки;
  • пригласить специалиста сбытовой компании, что позволит официально зафиксировать передачу данных на проверку;
  • собрать квитанции об оплате электричества.

Существуют иные причины, в силу которых необходимо поверить прибор вне плана:

  • если утрачено свидетельство об уже проведенных поверках;
  • при настройке и юстировке счетчика;
  • в случае установки нового устройства взамен старого.

Внеплановые проверки для жильцов домов осуществляются контролерами, в задачи которых входит снятие показаний с целью последующей сверки с базой данных по платежам.

Немного об устройстве и принципе работы

Итак, все счётчики врут: в ту или иную сторону, слабее или сильнее. Однако со временем отклонения показаний могут стать гораздо сильнее изначальных. Попробуем разобраться, почему так происходит.

На данный момент счётчики индукционного типа (дисковые) не находят применения в системах АСКУЭ преимущественно из-за недочётов конструкции, которые не позволяют обеспечить класс точности выше 2.5. На смену им пришли счётчики электронного типа, которые имеют меньшую погрешность, но также характеризуются высокой чувствительностью.

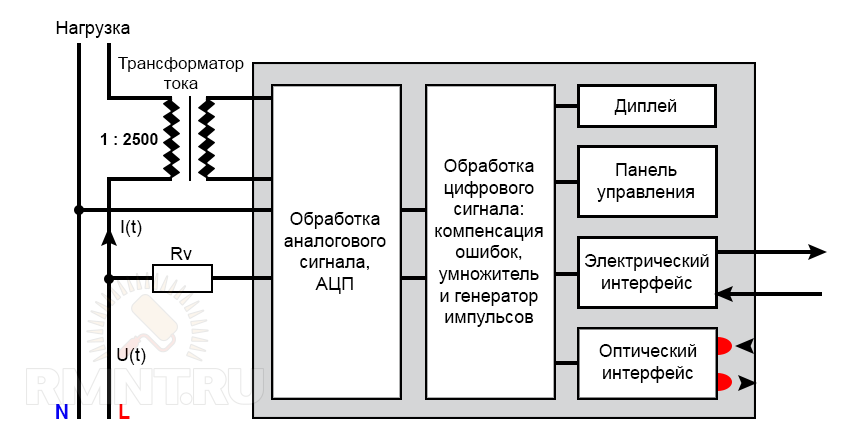

Блок-схема электронного счётчика

В электронном счётчике электроэнергии сила тока во вторичной обмотке токовых трансформаторов преобразуется генератором частоты в серию импульсов пропорционально высокой частоты. Такие измерительные схемы включают большое число высокоточных электронных компонентов, в то время как прибор не имеет встроенной защиты от пыли, влаги и вибрации.

Плановая поверка

Приборы учета электрической энергии с момента монтажа подлежат периодической поверке. Межповерочный интервал указывается в паспорте. Убедитесь, что вы не пропустили дату.

Если поверочный интервал не нарушен, а начисления все равно производятся по норме, возможно, ваш счетчик устарел и не может использоваться в быту.

Поверка счетчика электроэнергии на правильность работы осуществляется уполномоченной компанией, к сетям которой присоединены устройства приема энергии.

Она включает в себя внешний осмотр, проверку электрической прочности изоляции, опробование и поверку суммирующих устройств на правильность работы, определение основной погрешности и т.д.

Если прибор пригоден к эксплуатации – в паспорте делается отметка об этом, счетчик опломбируется. Нерабочий счетчик бракуется и подлежит замене. Всегда есть риск того, что прибор учета не пройдет проверку и придется платить дважды – за поверку и за новый счетчик.

Если есть подозрения на наличие с ним проблем – лучше сразу купить новый. С момента обнаружения неисправности необходимо осуществить замену счетчика в течение 30 дней, обязательно записав последние показания и сообщив о проведении процедуры поставщику электроэнергии.

Обратите внимание, что счетчик считается вышедшим из строя если:

  • результаты измерений не отображаются;
  • пломбы или знаки поверки нарушены;
  • имеются механические повреждения;
  • превышена допустимая погрешность (класс точности ниже 2.0);
  • нарушен межповерочный интервал;
  • закончился срок эксплуатации.

Как проверить электросчетчик в домашних условиях

Способ хорош точностью измерений, но плох тем, что токоизмерительные клещи – профессиональный инструмент. Покупать ради одной проверки дорого, а достать на время трудно.

Ток, питающий приборы в квартире, совершает работу. Чтобы узнать, точно ли считает энергию электросчетчик, нужно сравнить две работы: реальную (которая совершается фактически) и расчетную (которая показывается счетным устройством). Все измерения сравнивают в ватт-часах.

Для однофазного счетчика:

  1. При работающих электроприборах измерьте силу тока на фазном проводе, идущем из второй клеммы;
  2. Дополнительно измерьте напряжение;
  3. Умножьте силу тока на напряжение. Получим мощность в ваттах;
  4. Засеките с помощью секундомера время, в течение которого совершается 10 вспышек на электронном или 10 оборотов на индукционном счетчике;
  5. Умножьте мощность на это время в секундах, чтобы получить измерение работы в Джоулях;
  6. Полученное значение поделите на 3600. И получите реально потребляемую мощность в Вт*ч.

Пример. Замеры на фазе: 20А и 220В, тогда мощность – 4400 Вт. 10 оборотов было совершено за 20 секунд. Тогда работа равна 88 000 Джоулям. В Вт*ч это 24.

Тут работает формула: A1=UIt/3600.

Где U – замеренное напряжение в вольтах, I – замеренная сила тока в амперах, t – время 10 оборотов (вспышек) в секундах. А1 – искомая реальная работа в Вт*ч.

Внимание! Если счетчик трехфазный, то сделать замеры нужно на каждой фазе, затем посчитать мощность по ним. А затем – суммарную мощность

Пример: фаза 1 – 5А и 220В, фаза 2 – 9А и 210В, фаза 3 – 10А и 230В. Тогда для фазы 1 получаем 1100 Вт, 2 – 1890 Вт, 3 – 2300 Вт. Суммарная – 5290 Вт. После этого выполнять шаги 4-6.

Конечно, можно проверить просто так, на всякий случай. Это не сложно, но позволит быть уверенным в исправности прибора. Однако есть условия, при которых проверить счетчик просто необходимо:

  • потребление электроэнергии неожиданно возросло. При этом вы не покупали новой бытовой техники, особенно мощной (кондиционер, стиральная машина, хлебопечка, мультиварка, электрический чайник), количество проживающих в квартире не увеличилось, возрастание потребления не связано с сезонными изменениями (включение кондиционера летом или электрического обогревателя зимой)
  • потребление электроэнергии не уменьшилось, хотя вы часть или весь месяц отсутствовали, или уменьшилось непропорционально
  • потребление явно превышает возможности имеющейся бытовой техники.

Прежде всего, нужно проверить правильность подключения электрического счетчика . В квартирах обычно устанавливается однофазный электрический счетчик прямого включения, о нем и пойдет речь. Схема подключения такого счетчика показана на рисунке.

Если все в порядке, то проверяем отсутствие самохода счетчика. Это такая неисправность, когда счетчик учитывает потребление энергии, которого на самом деле нет. Для этого отключаем все потребители в квартире. Именно ВСЕ и именно отключаем, а не переводим в дежурный режим. В идеале нужно отключить групповые автоматы, расположенный после счетчика (если они есть). Вводной автомат должен остаться включенным. В таком режиме диск индукционного счетчика не должен сделать более одного оборота, а индикатор электронного счетчика не более одной вспышки за 5-10 минут. Чем это время больше, тем лучше. Точное время для определения самохода указано в документации на счетчик. В идеале диск должен полностью остановиться, а световой индикатор быть постоянно выключенным. Теперь можно приступить непосредственно к проверке.

Для проверки нам потребуется некоторое оборудование и инструменты. Часто советуют использовать токоизмерительные клещи. Мы обойдемся без них. Во-первых, это все-таки специфический инструмент, которого точно нет дома у вас или ваших знакомых, если они не электрики. Во-вторых, вся электропроводка в квартире обычно выполнена скрытым образом, и к проводам так просто не подобраться.

Мы будем использовать обычный тестер или мультиметр . Здесь возникает интересная коллизия — для того, чтобы использовать мультиметр для проверки электрического счетчика, необходимо сначала проверить сам мультиметр. Такая проверка (поверка) в лаборатории, учитывая множество измеряемых величин и диапазонов мультиметра, будет стоить на порядок дороже поверки электрического счетчика. Поэтому мы просто примем показания мультиметра на веру, тем более что ломаться в электронном мультиметре практически нечему.

Использование токоизмерительных клещей

Инструментальная проверка приборов учета электроэнергии при помощи токоизмерительных клещей является надежным и точным методом. Но устройство относится к классу профессиональных приспособлений, тратить большие средства на него не всегда целесообразно.

Для определения технического состояния электросчетчика ,потребуется рассчитать фактическую и расчетную работу, затем сравнить результаты. Единицей измерения будут ватт-часы. Все вычислительные операции следует проводить внимательно, неверные результаты самостоятельных расчетов сделают бессмысленной официальную проверку.

Реальная работа и ее расчет

Если установлено однофазное устройство, то последовательность действия такова:

  1. на второй клемме замеряется сила тока, бытовые приборы функционируют в том же режиме;
  2. измеряется напряжение;
  3. показатель силы тока умножается на показатель напряжения, итоговая мощность фиксируется в ваттах;
  4. засекается время, необходимое для совершения десяти оборотов диска индукционного счетчика или мерцаний электронного прибора;
  5. найденное значение умножается на мощность, показатель работоспособности выражается в Джоулях;
  6. результат делится на 3600, в итоге получается реальная работа в ватт-часах.

Определение расчетной работы

Понятие передаточного числа будет ключевым на этом этапе проверки. На электрических счетчиках есть пометка в виде буквы A или r, цифрами обозначается количество оборотов или мерцаний, которые совершаются при потреблении 1 кВт*ч энергии. Показатель расчетной работы вычисляется просто: замеренное на предыдущем этапе число оборотов, нужно умножить на 1000, а результат разделить на значение передаточного числа. Аналогичным образом процедура проводится для счетчика с тремя фазами.

Сравнение результатов

Счетчик работает исправно, если разница показателей работ составляет не более 10%. Подсчеты ведутся по специальной формуле: из расчетной работы вычитается фактическая, результат умножается на 100, затем полученное число делится вновь на фактическую работу. В случае превышения 10-процентного порога потребуется назначения официальной проверки и, вероятнее всего, счетчик придется заменить.

Проверяем правильность подключения счетчика

Перед тем как проверить правильность показаний электросчетчика, нужно выяснить, верно ли он подключен. Городские квартиры питаются от однофазной сети, поэтому ниже прилагаем правильный способ подключения однофазного счетчика.

Для подключения используются четыре клеммы, обозначаемые 1, 2, 3 и 4 соответственно. Будет правильно, если фазный провод будет идти от электролинии к счетчику через клемму 1, а через клемму 2 выходить в сторону квартиры. И правильно будет, если нулевой провод от электролинии будет входить через клемму 3, а выходить в сторону квартиры через клемму 4.

Если вы живете в частном доме, то есть вероятность, что счетчик трехфазный. Схема правильного подключения ниже.

Схема меняется только количеством проводов и клемм. Принцип тот же: фаза «1» должна от электролинии входить в клемму 1, а выходить к дому из клеммы 2. Фаза «2» — из клеммы 3 в 4. Фаза «3» — из клеммы 5 в 6, а нулевой провод – из 7 в 8.

Более 1 млн рублей за безучетное потребление доначислено ИП из-за «заряженного» счетчика

Гарантирующий поставщик электроэнергии на территории Воронежской области ПАО «ТНС энерго Воронеж» доначислил индивидуальному предпринимателю плату в размере более 1 млн рублей за один год (всего 121 857 кВт*ч) в связи с выявлением факта использования так называемого заряженного прибора учета, установленного в киоске ИП в одном из сел Каширского района Воронежской области.

Так, в ходе контрольной проверки на предмет фактов безучетного и бездоговорного потребления электрической энергии специалисты энергосетевой организации обнаружили и изъяли прибор учета вышеуказанного ИП по причине возможного наличия в нем посторонних элементов.

В дальнейшем проведенная на заводе-изготовителе экспертиза подтвердила, что в прибор учета встроено устройство, не предусмотренное конструкторской документацией производителя. «Счетчик не соответствует техническим условиям, не пригоден для эксплуатации», – заключили эксперты.

Кроме того, в декабре 2019 года гарантирующий поставщик ввел ограничение режима потребления на объектах, принадлежащих предпринимателю-нарушителю.

Поясним, что обязанность за исправность индивидуально используемых приборов и оборудования возложена на абонента. Потребление электрической энергии с нарушением договора электроснабжения и порядка учета согласно Постановлению Правительства РФ от 04.05.2012 г. № 442 (далее – Основные положения № 442), выраженное во вмешательстве в работу прибора учета (систему учета), которое приводит к искажению данных об объеме потребления энергоресурса, признается «безучетным потреблением».

При выявлении факта безучетного потребления в ходе контрольной проверки, расчет за электроэнергию производится на основании абз. 3 п. 195 Основных положений № 442 с даты предыдущей контрольной проверки прибора учета до даты выявления факта безучетного потребления электрической энергии и составления акта о неучтенном потреблении.

ПАО «ТНС энерго Воронеж» призывает потребителей воздержаться от покупки и установки «заряженных» счетчиков электроэнергии. Незаконное приобретение и установка нелегального устройства являются серьезными нарушениями условий договора электроснабжения с гарантирующим поставщиком и действующего законодательства.

Справка о компании

ПАО «ТНС энерго Воронеж» (входит в ГК «ТНС энерго») – гарантирующий поставщик электроэнергии на территории города Воронежа и Воронежской области. Компания обслуживает более 25 тысяч потребителей-юридических лиц и более 1 миллиона бытовых абонентов. Контролируемая доля рынка в регионе составляет 78,5 %.

ПАО ГК «ТНС энерго» является субъектом оптового рынка электроэнергии, а также управляет 10 гарантирующими поставщиками, обслуживающими около 21 млн потребителей в 11 регионах Российской Федерации: ПАО «ТНС энерго Воронеж» (Воронежская область), АО «ТНС энерго Карелия» (Республика Карелия), ПАО «ТНС энерго Кубань» (Краснодарский край и Республика Адыгея), ПАО «ТНС энерго Марий Эл» (Республика Марий Эл), ПАО «ТНС энерго НН» (Нижегородская область), АО «ТНС энерго Тула» (Тульская область), ПАО «ТНС энерго Ростов-на-Дону» (Ростовская область), ПАО «ТНС энерго Ярославль» (Ярославская область), ООО «ТНС энерго Великий Новгород» (Новгородская область) и ООО «ТНС энерго Пенза» (Пензенская область). Совокупный объем полезного отпуска электроэнергии Группы компаний «ТНС энерго» по итогам 2019 года составил 64,1 млрд кВт*ч.

Последующий расчет

Рассматривая, как проверить электросчетчик на правильность показаний, нужно вникнуть в суть расчета реальных показателей сети. Для этого также потребуется рассчитать сопротивление лампы. Для этого напряжение сети делят на нагрузку электроприбора:

223 ÷ 0,4 = 557,5 Ом

Теперь можно приступать к проверке счетчика. Нужно подключить лампу в сеть. Затем при помощи секундомера измеряется за какое время счетчик моргнет индикатором 10 раз или сделает 10 оборотов диском

В этот момент важно контролировать напряжение в сети. Так, например, в ходе измерений было установлено, что десять оборотов диск сделал за 2 минуты (120 секунд). Напряжение в ходе испытания так и осталось на уровне 223 В

Напряжение в ходе испытания так и осталось на уровне 223 В.

Дальше на передней панели нужно найти постоянную величину электросчетчика. Это, например, может быть 3 200 имп/кВт-час. Могут быть указаны и другие значения. Дальше нужно выполнить расчет по такой формуле:

ПЭ = НС × НС ÷ СЛ, где

ПЭ – потребление электроэнергии лампой (реальное),

НС – напряжение сети,

СЛ – сопротивление лампы.

ПЭ = 223 × 223 ÷ 557,5 = 89 Вт

Нужно подсчитать сколько ватт потребила лампа за время испытания:

120 сек × 89 Вт ÷ 3600 = 2,97 Вт-ч.

Чтобы определить погрешность счетного прибора, выполняется расчет:

1000 × количество оборотов ÷ постоянную величину, указанную на лицевой панели счетчика. Подставив имеющиеся значения, получаем:

1000 × 10 ÷ 3200 = 3,13 Вт-ч

Погрешность = (2,97 – 3,13) ÷ 3,13 × 100 = -5 %.

Это незначительная погрешность. Она находится в допустимом пределе. Допускается отклонение, которое составляет 10 %. В представленном примере счетчик работает правильно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
