Устройство и принцип действия дренажного насоса для грязной воды

Насос дренажный погружной для грязной воды: универсальный помощник в хозяйстве

В одной из статей мы рассказывали о садовых насосах их модификациях и характеристиках, в этой статье поговорим о дренажных погружных насосов для грязной воды.Насос садовый: как выбрать, погружной насос для дачи (прочитать подробнее) Владельцам загородных участков постоянно приходится решать проблему скопления загрязненных вод. Для отведения стоков необходимо использовать специальное оборудование, которое представлено дренажными агрегатами. О том, что представляет собой насос дренажный погружной, как правильно подобрать устройство и какие модели пользуются наибольшим спросом, можно узнать из данной статьи.

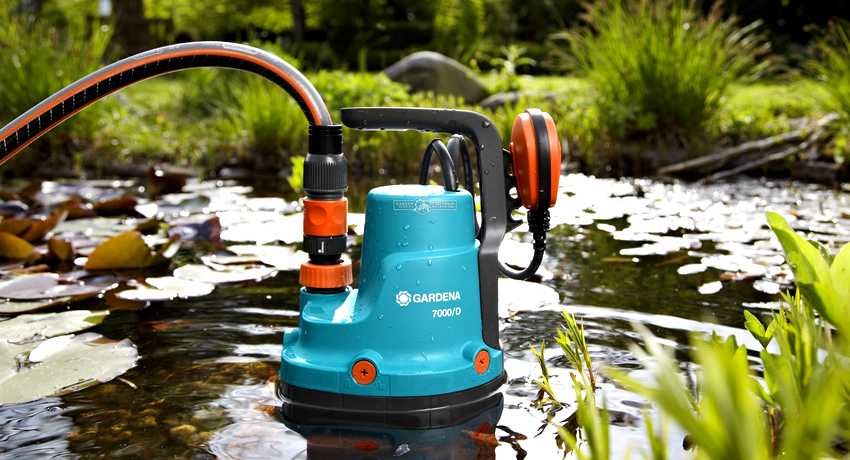

Насос дренажный погружной для грязной воды предназначен для осушения заиленных скважин, накопительных резервуаров, ям и водоемов.

Классификация насосов по типу конструкции

Многообразие насосного оборудования делят на две категории: поверхностные и погружные агрегаты.

Модели поверхностного исполнения

Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.

Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно

Любая модель поверхностного исполнения имеет две трубы:

• входная – обеспечивает поступление сточной воды из заполненной емкости;
• выходная – отводит стоки за пределы опустошаемого сооружения.

Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.

Его погружают в откачиваемую жидкость вместе со шлангом.  При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.

Главными достоинствами агрегатов погружного исполнения являются:

• простота установки и демонтажа;
• обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.

Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.

Для откачки аварийных протечек воды и осушения подвалов используются дренажные насосы, способные перекачивать воду с включениями не более 5 мм. Эта линейка насосов также оснащается поплавковыми выключателями, реагирующими на предельно допустимый уровень перекачиваемой воды. Корпус дренажного насоса стойко сопротивляется механическим воздействиям и химической агрессии. Забор перекачиваемой жидкости производится нижней чатью насоса, для ее транстпортировки к агрегату подключается водоподающая труба.

Погружные дренажные устройства

Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.

Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.

Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.

Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса

Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.

Среди основных достоинств устройств погружного исполнения стоит выделить:

• высокая мощность и производительность в сравнении с поверхностными агрегатами;
• возможность осушения глубоких резервуаров в несколько десятков метров;
• тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.

Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.

Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров

Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:

• полимеры и конструкционные пластмассы;
• электротехнические, легированные и углеродистые сплавы и стали.

В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.

Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.

Описание дренажных насосов

Агрегат весит около 4 кг, поэтому его легко переносить, но есть и возможность установить помпу на стационарной основе. Электроэнергии бытовой насос потребляет меньше, чем чайник: примерно от 400 до 1100 Вт.

Устройство

В корпусе из нержавеющей стали, или пластика, установлен электродвигатель, который вращает крыльчатку. В отличие от обычного водяного насоса, рабочая камера дренажного гораздо крупнее, имеет запас прочности и рассчитана на попадание твёрдых частиц.

Устройство грязевого дренажного насоса

Допустимый размер таких частиц у всех помп разный. Чтобы не попали вкрапления больших размеров, на всасывающем патрубке установлен фильтр с ячейками нужного размера.

Очень полезной деталью является поплавковый механизм включения-выключения. Он защищает насос от работы «в сухую», если вода закончилась. И наоборот, включится самостоятельно, если вода прибыла, а хозяина нет рядом.Если вам нужно осушить полностью, например, большой бассейн, то больше подойдёт насос без поплавка.

Типы

Классифицируют насосы по разным признакам:

Поверхностный насос для грязной воды

• Бытовые и промышленные;
• По устройству крыльчатки;
• По принципу работы (центробежные, вибрационные, вихревые);
• По мощности;
• Подвидом дренажного насоса также является фекальный.

Остановимся на самом важном для потребителя качестве: поверхностный или погружной способ работы

Поверхностный насос

Как ясно из названия, силовой агрегат и насосный блок у такого прибора не контактируют с водой. Жидкость подаётся через рукав, опущенный в источник. Это полезное свойство, например, когда заилилась скважина.

Пользоваться таким прибором удобнее, ведь вместо того, чтобы опускать агрегат на дно, можно бросить в колодец шланг и быстро полить огород. После использования не надо тщательно отмывать прибор.

Поверхностная система для откачки грязной воды

Также он может быть установлен прямо в доме, что избавляет от необходимости подводить к колодцу электричество.

К недостаткам можно отнести:

• Быстро греется, рассчитан на непродолжительную работу;
• Шумит;
• Требует наблюдения человека;
• Не работает при минусовых t;
• Уступает погружным типам в мощности.

Погружные помпы

Всасывание в такой помпе происходит не через шланг, а самим устройством. От перегрева его защищает жидкость, в которой он находится.

Корпуса таких приборов хорошо заизолированы, обладают антикоррозийными свойствами.

Работает погружной насос более тихо. К тому же он может поднять воду с большей глубины, чем поверхностный и не боится холодов.

Погружной дренажный насос — устройство

Из недостатков можно назвать, разве что сложности с погружением прибора на дно водоёма и необходимость разобраться в настройке поплавка.

Если требуется выкачать воду там, где дно всё в камнях, густом иле и т. д., то насос нужно разместить на расстоянии от дна.
Если планируется регулярная подача воды из колодца, насос нужно закрепить хотя бы на полметра от дна.

Обзор возможных вариантов

Бассейн в подвале, на приусадебной территории или в доме должен гарантировать безопасность пловцов. Поэтому наличие в чаше цветущей воды, не соответствующей требованиям санитарно-гигиенических норм допускать ни в коем случае нельзя. Для предотвращения проблем и своевременной чистки стен чаши, осуществляется периодическая откачка воды из бассейна с применением различных насосов.

1. Погружной формат – сочетание простой конструкции и впечатляющей функциональности

Используя для своего пула погружное оборудование насосной группы, застройщик сможет откачивать воду через решетку, расположенную в его корпусе. Пользоваться оборудованием очень просто – его помещают на дно бассейна и запускают мотор, после чего вода перекачивается и подается вверх. Применяют прибор не только для пулов, а и для осушения колодцев, выгребных ям, подвалов и погребов.

Из плюсов насоса стоит выделить распространенность, легкий вес, компактные габариты и ценовую доступность. Недостатки также нельзя игнорировать. Они представлены ограниченной производительностью.

2. Поверхностный насос – удобство эксплуатации и высокая мощность

Если по каким-либо причинам возможность применять погружное оборудование застройщик не рассматривает, у него остается вариант применения поверхностного насоса. Он имеет совершенно другой формат. Размещают оборудование над поверхностью водной глади, а в чашу с водой опускают специальный фланг, подсоединенный к корпусу. Когда мотор оборудования запускают, начинается откачивание воды из резервуара.

Назначение и область применения

Конструкция дренажного насоса

Дренажные насосы больше всего пользуются спросом в бытовых целях, в строительстве и промышленности. В быту их применяют для откачки жидкостей из больших емкостей, обеспечения водой из колодцев и скважин, для полива насаждений на приусадебных участках.

В промышленности с их помощью осуществляется регуляция уровня воды в прудах и водоемах, они орошают большие площади, откачивают отходы, а также подают воду для охлаждения больших производственных агрегатов.

В строительстве они востребованы, поскольку очищают котлованы, контролируют уровень канализации и сточных вод, откачивают подземные (грунтовые) воды.

Принцип работы и устройство

Все оборудование, несмотря на разновидности модификаций, обладают одинаковым принципом действия и оснащены поплавковым выключателем, ротором, двигателем, нагнетательной камерой, статором и рабочим колесом.

Мощность, производительность и срок эксплуатации зависит от качества сальников, которые предназначены для воздухонепроницаемости электромотора. В дорогостоящих моделях их изготавливают из керамики, а корпус из чугуна или нержавеющей стали, которым свойственна высокая устойчивость к механическим воздействиям и образованию коррозии (ржавчины).

Управление насосной станцией происходит за счет поплавкового выключателя, который в автоматизированном режиме запускает и останавливает привод. Представляет собой пластиковую коробку, внутри которой находится электрический переключатель и стальной шарик.

Принцип работы погружного насоса с внутренним поплавком заключается в том, что откачиваемая жидкость поступает в функциональную камеру, где под воздействием давления и поворотов движущегося колеса она поднимается вверх, охлаждая привод.

Все дренажные насосные станции с автоматическим поплавковым переключателем делятся на несколько групп в зависимости от места их расположения.

• Погружной насос имеет герметичный корпус, это позволяет эксплуатировать его во влажной среде. Во время работы практически бесшумный, все модели мощные и производительные. Если целостность корпуса будет нарушена, вернуть агрегат в строй чрезвычайно сложно, а порой, и вовсе невозможно. Внутренние детали часто загрязняются, поэтому регулярно нужно их промывать.
• Вертикальные модели имеют вертикальный поплавковый выключатель. В автоматическом режиме откачивает жидкость из замкнутых пространств. Как правило, такое оборудование используют для осушения трубопроводов, вышедших из строя. Также их применяют в качестве обычных дренажей.
• Агрегаты с внутренним поплавком включают в себя трубы из ПВХ, которые погружены в скважину, корпус должен оставаться на поверхности почвы. Преимущество насосной станции – простота установки, использования и обслуживания. Но во время работы эта разновидность дренажных насосов издает много шума.
• Фекальные насосы откачивают жидкость из выгребных ям и септиков. Преимущество оборудования – высокая мощность и производительность. Устройство оснащено дополнительной деталью, которая измельчает отходы. Фекальные насосы бывают поверхностными и погружными.

Устройство дренажного насоса – конструкция прибора

Одно из главных преимуществ дренажного насоса заключается в простоте его конструкции. Агрегат для откачки воды из колодца состоит из корпуса, электрического мотора и насосного узла. Последний элемент отвечает за бесперебойную подачу и перекачивание жидкости. На валу насоса установлены лопасти или рабочее колесо. Вал фиксируется в узлах подшипников прибора.

В устройство мотора входит ротор и статор, а в конструкцию насосного узла – патрубок всасывания и патрубок нагнетания. Автоматический блок управления состоит из реле защиты от перегрева, терморегулятора и автоматического выключателя.

Лопасти прибора изготавливаются из прочного технического полимера, обладающего устойчивостью к коррозии и механическим повреждениям. Некоторые современные модели для грязной воды оснащены стальными лопастями, которые являются более надежными, чем полимерные детали.

Все запчасти насоса помещены в прочный металлический корпус. Корпус погружного дренажного агрегата изготавливается из нержавеющей стали, а корпус поверхностного агрегата – из чугуна или композитных сплавов.

Критерии выбора

Выбрать подходящий вид устройства, чтобы выкачивать воду из бассейна, не просто. Надо иметь представление об условиях работы, особенностях конструкции и параметрах насосных установок.

При подборе нужной модели последовательно рассматривают все аспекты, касающиеся откачки воды из данного бассейна, чтобы определить наиболее удачное сочетание характеристик.

По материалу

В конструкции могут быть использованы детали из технопласта. Они обладают меньшей прочностью, чем полностью металлические модели. При этом, в бассейнах используется достаточно чистая вода, не имеющая крупных взвешенных частиц. Поэтому, в данном случае можно использовать модели с пластиковым рабочим колесом.

Кроме того, надо внимательно рассматривать, какой именно металл использован при изготовлении насоса. Поскольку он имеет дело с водой, надо исключить возможность коррозии, поэтому лучшим вариантом станет модель из нержавеющей стали.

Нередко встречаются ситуации, когда сам корпус из нержавейки, но крепежные элементы — из обычной стали. Такие модели не смогут долго работать, а при выполнении ремонта создадут дополнительные сложности — ржавые винты значительно усложняют разборку устройства.

По характеристикам откачиваемой среды

Насосы делятся на группы по типу перекачиваемой среды:

• для чистой воды, с незначительным допустимым содержанием мелких твердых частиц;
• для воды с определенным содержанием твердых включений (обычно, в характеристиках модели указывается допустимая величина и количество посторонних компонентов);
• грязевые насосы, предназначенные для откачки густых и вязких жидкостей.

Вода в бассейне, даже самая грязная, не содержит большого количества твердых частиц. Поэтому, выбирая насос, можно рассматривать модели из первой группы.

По производительности

Производительность насоса — основная характеристика, определяющая, как быстро он сможет откачать всю воду из чаши.

Для того, чтобы правильно подобрать модель, необходимо знать объем своего бассейна и количество воды в нем.

При рассмотрении характеристик устройства надо учитывать, в каких единицах указана производительность — это могут быть м3/ч, или л/мин.

Надо знать, что в одном м3 содержится 100 л, т.е. бассейн объемом 3,7 м3 вмещает 3700 л. Так можно примерно подсчитать, за какое время данная модель сможет выкачать всю воду. Если для выполнения задачи потребуется целый день (или несколько суток), надо поискать более производительный насос.

По диаметру

Диаметр корпуса насоса не играет роли, поскольку бассейн достаточно велик и может вместить корпус или шланг насоса без затруднений.

Однако, рекомендуется обратить внимание на размеры всасывающего патрубка или диаметр всасывающего шланга (на поверхностных моделях). Сечение этих элементов определяет пропускную способность и косвенным образом определяет производительность устройства

Рекомендуется выбирать модели с большими диаметрами всасывающих труб или приемных элементов.

По типу выключателя

Существуют насосы с ручным запуском и отключением. Однако при откачке бассейна на работу уходит много времени.

Владелец может пропустить момент, когда вода уже удалена, и пора останавливать работу насоса. Поэтому, рекомендуется использовать модели с поплавковым выключателем.

Как только уровень станет слишком низким, поплавок опустится и даст команду на отключение насоса. Это поможет защитить устройство от перегрева.

Насосы дренажного и фекального типа: сходства и различия

Несмотря на то, что насосы дренажного и фекального типа выполняют одну и ту же задачу – обеспечивают транспортировку по трубопроводу загрязненных жидких сред, такие устройства отличаются между собой как конструктивным исполнением, так и техническими характеристиками. Основное же отличие насосов дренажных от фекальных заключается в максимально допустимом размере нерастворимых включений, содержащихся в составе перекачиваемой жидкой среды. Так, в зависимости от типа канализационного электронасоса использоваться такое устройство может для перекачки загрязненных жидких сред, содержащих в своем составе нерастворимые включения следующего размера:

• 30–50 мм (дренажный насос для канализации);
• 3–12 мм (фекальный насос для откачки канализации).

Внешне дренажные насосы могут незначительно отличатся от фекальных

Сама по себе конструкция насосного узла устройств фекального типа не предназначена для перекачивания жидких сред с твердыми включениями такого большого размера. Именно поэтому любой фекальный насос содержит в своей конструкции специальное устройство, в задачу которого входит измельчение нерастворимых включений крупного размера, содержащихся в перекачиваемой жидкой среде.

Такое устройство, устанавливаемое на входном патрубке насосной установки и подготавливающее стоки к дальнейшей транспортировке, представляет собой крыльчатку, лопасти которой и выполняют функцию измельчения нерастворимых включений. Кроме последних, крыльчатка фекального насоса может измельчать и волокнистые включения, присутствующие в составе откачиваемых сред, которые могут серьезно затруднить функционирование насосного оборудования. Такими включениями, в частности, могут быть волосы, туалетная бумага и др.

Фекальный насос с измельчителем

Дренажные насосы для канализации, в отличие от устройств фекального типа, не оснащаются измельчительным механизмом, поэтому использовать их можно для перекачивания жидких сред с нерастворимыми включениями небольшого размера (5–12 мм). Канализационные насосы дренажного типа очень критично относятся к содержанию в составе откачиваемых сред волос и шерсти животных, которые могут накрутиться на крыльчатку и в конце концов вывести устройство из строя. Именно поэтому, используя насосы канализационные данного типа, следует отфильтровывать перекачиваемую среду.

Канализационные насосы как фекального, так и дренажного типа, как правило, перекачивают жидкую среду при помощи колеса с лопастями, установленного во внутренней части их корпуса. Вращаясь, лопатки колеса создают разрежение во всасывающей магистрали, что и обеспечивает всасывание жидкости в рабочую камеру насосного оборудования. При нахождении жидкости внутри насоса и ее перемещении вместе с лопатками на нее воздействует центробежная сила, что приводит к увеличению давления перекачиваемой среды и ее выталкиванию через нагнетательный патрубок.

Устройство дренажного насоса

Учитывая тот факт, что фекальные насосы для канализации в частном доме прекрасно справляются с перекачиванием жидких сред, содержащих в своем составе достаточно крупные нерастворимые включения, возникает естественный вопрос о том, зачем вообще выбирать дренажные устройства. Между тем целесообразность такого выбора объясняется целым рядом достоинств насосов для дренажа. К таким достоинствам, в частности, относятся:

• доступная стоимость (за счет более простой конструкции дренажные насосы стоят значительно дешевле устройств фекального типа);
• большое разнообразие моделей, представленных на современном рынке (такое разнообразие позволяет без особых сложностей подобрать насос для канализации в частном доме, технические характеристики которого будут оптимально соответствовать требуемым параметрам);
• отсутствие измельчительного устройства в конструкции (за счет этого насосы дренажного типа отличаются компактными размерами).

Устройство дренажного насоса

Эта конструкция включает в себя в упрощенном виде следующую элементную базу:

• Электрический двигатель.
• Крыльчатый вал. Он может находиться непосредственно на двигателе,  а может отдельно, но от этого суть не меняется – элемент нужен для обеспечения движения воды внутри приборы. Его делают из нержавеющей стали.
• Насосный узел, имеющий заборные патрубки. В нем вода поступает через отверстия прямо в насос. Диаметр отверстий может быть разным, так как все зависит от размера пропускаемых твердых микрочастиц.
• Выключатель (поплавковый). Он нужен для предотвращения затопления и холостого вода вследствие автоматического включения/отключения (все зависит от уровня воды).
• Корпус. Оболочка насоса, которая для этого изделия бытового назначения делается из пластика/стали. Это делает устройство мобильным и удобным в использовании.

Принцип действия

Если вы знаете, какие именно конструктивные элементы входят в «состав» насоса, будет несложно разобраться, как именно работает дренажный насос.  Вначале следует подключить прибор в электросеть, и при запуске первым начнет работу электрический двигатель и крыльчатый вал. Крутящиеся лопасти образуют вокруг себя разреженный воздух и давление в камере автоматически снизится. Вода начнет затекать внутрь, и благодаря действию центробежной силы будет продвигаться к отверстию выхода, а с него в трубу или отводящий шланг. А вот грязная вода будет отведена в отдельную емкость или отстойник. Данный принцип используют и для перекачивания чистой воды, но в больших объемах.

Главные отличия устройства фекальных и дренажных насосов

Не менее важный момент – принцип действия фекального и дренажного прибора похож, но есть и ряд серьезных отличий. Прямое предназначение первого – это работа с твердыми частицами меньшего диаметра, где допустимый размер колеблется от 1,2 до 1,5 см, а дренажные бытовые модели могут пропускать примерно 0,5 см (в редких моделях пропускной предел 2 см).

При этом хочется отметить, что фекальные насосы показывают наилучшие результаты именно при работе в вязкой среде, но важно учесть, что при оснастке в виде специальных измельчителей устройство автоматически становится в 1,5-3 раза дороже

Дренажный насос – как выбрать подходящий агрегат?

Выбирая дренажный насос для дачи или частного дома, следует придерживаться определенных критериев. Среди наиболее важных факторов необходимо выделить:

• Условия эксплуатации прибора – при покупке нужно помнить, что эффективность и продолжительность работы дренажного насоса зависит от степени загрязнения воды. Грязь, известь и песок могут быстро вывести из строя даже самые мощные бытовые агрегаты;
• Напор, создаваемый устройством – при подсчетах нужно помнить, что один метр по вертикали равен 10 метрам по горизонтали. Если глубина подвала или смотровой ямы составляет более 5 метров, то напор насоса по паспорту должен составлять примерно 45–50 м;
• Габариты и уровень шума при работе – для выкачивания воды из небольшого подвала лучшим будет маленький насос. Мини агрегат работает тихо, отличается надежностью, простотой в подключении и долговечностью;
• Наличие защиты от работы на «сухом ходу» – эксперты советуют покупать оборудование со встроенным поплавком. С необходимой автоматики лучше выбирать агрегаты, оборудованные реле протока воды и с вертикальным выключателем;
• Привод насоса – покупая ручной прибор, следует помнить, что откачивание воды с ним отнимет немало времени и сил. Лучшими и более простыми в эксплуатации станут агрегаты с электрическими моторами. При высокой производительности они потребляют минимум электроэнергии, просты в монтаже, эксплуатации и обслуживании.

Перечисленные факторы помогут определить подходящий вариант для использования в быту и хозяйстве, и не переплатить за него.

Особенности моделей поверхностной установки

Все насосы можно разделить на три основные группы:

1. Поверхностные.
2. Погружные.
3. Полупогружные.

В данном случае рассматривается вариант исполнения, относящийся к группе оборудования поверхностной установки. Особенности насосов этого типа можно назвать нижеприведенные моменты:

1. Основная часть конструкции находится на поверхности, зачастую устанавливается в специальном сооружение для защиты от воздействия окружающей среды. Некоторые модели предназначены для временной установки: после использования проводится демонтаж конструкции.
2. Всасывание проводится через шланг, который опускается ниже уровня поверхности воды. По мере откачивания шланг придется опускать ниже, так как попадающий воздух в систему станет причиной существенного снижения давления.

Тот момент, что основная часть конструкции находится снаружи определяет простоту обслуживания. Погружные на протяжении всего времени эксплуатации находятся ниже уровня поверхности воды.

Основные разновидности канализационных насосных установок

Прежде чем задаваться вопросом о том, как выбрать насос осушительный для оснащения автономной канализационной системы, следует разобраться в разновидностях подобных устройств. Одним из критериев распределения дренажных насосов на различные типы является место, в котором будет эксплуатироваться насосная канализационная установка. В зависимости от данного параметра насосы для откачки канализации могут относиться к одному из следующих типов.

Насос осушительный погружного типа

Погружные насосы для канализации полностью опускают в перекачиваемую среду и располагают на определенном расстоянии от дна накопительного резервуара, значение которого указывается в инструкции на оборудование. Насос осушительный погружного типа может использоваться в качестве мобильного устройства или устанавливаться в накопительных резервуарах стационарно, для чего используются металлические направляющие. Поскольку насосная канализационная установка погружного типа постоянно находится в жидкой среде, уровень шума, который она создает при работе, является минимальным.

Разновидности установки погружного насоса

Насос канализационный поверхностного типа

Поверхностная насосная установка, как следует из ее названия, устанавливается вне накопительного резервуара, на поверхности земли. При этом перекачиваемая среда в дренажный насос поверхностного типа поступает по трубе или шлангу, нижняя часть которых опускается в накопительный резервуар. Дренажные насосы поверхностного типа, как правило, устанавливают стационарно, предварительно подготовив площадку для монтажа.

Конструкция устройства

Независимо от марки и страны – производителя, конструктивные особенности дренажных насосов разных моделей не сильно отличаются друг от друга. Кроме того, у всех таких аппаратов, независимо от того, зарубежного либо отечественного они производства, принцип функционирования одинаков. В их корпусе размещается специальный насосный узел вместе с электродвигателем, который работает от сети.

Электродвигатель состоит из следующих элементов – подшипниковых щитов, статора, ротора. Непосредственно на вале ротора устанавливается крыльчатка, которая выступает в роли ведущего рабочего органа. В насосном узле расположены специальные отверстия для всасывания жидкости. В зависимости от диаметра этих отверстий, определяется максимальный показатель величины частиц, которые насос способен пропускать через себя. Кроме того, чтобы обеспечить безопасную работу подвижных элементов, насосный узел также оснащается такими устройствами как:

1. Терморегулятор. Специальный механизм, который в случае чрезмерного перегрева электродвигателя, способен отключать питание, подаваемое на устройство.
2. Поплавковый выключатель. Активируется в случае сильного снижения уровня выкачиваемой жидкости.

Поплавковые выключатели состоят из специальных датчиков, которые помещаются в герметичных полимерных корпусах (боксах). Внутри такого бокса находится воздух, который не позволяет ему тонуть в жидкости и удерживает весь корпус на плаву, ближе к поверхности откачиваемой жидкости.

Однако в последе время, многие производители, вместо поплавков, стали оснащать свои изделия специальной новой технологией, которая называется аквасенсор. Эта технология позволяет устанавливать насосы для откачки жидкости в узких проемах либо в тех местах, где нельзя установить поплавковый выключатель.

Основные сведения

Насос для дренажа легко перекачивает жидкости из:

• Котлованов;
• Бассейнов;
• Траншей;
• Фильтрационных колодцев;
• Стоков;

Дренажный вариант подойдет для откачки стоков, вызванных посудомоечной машиной, переполненной ванной, туалетом, душем и прочим.

Также, оборудование можно монтировать в скважину на участке частного дома. Оно способно функционировать автономно, стационарно. Часто изделие размещают рядом с жидкостью и производят откачку с помощью обычного шланга.

Дренажную систему можно применять в частном домохозяйстве. Но при этом, оборудованием пользуются и коммунальные службы, выполняющие ремонтные аварийные работы. Продукцию приобретают строители. Устройства максимально просты в использовании. Каждый производитель комплектует изделие полноценной инструкцией, которая подробно расскажет о том, как и при каких обстоятельствах можно пользоваться изделием.

Основные типы насосов

Практически все дренажные насосы для грязной воды исполнены по одной из двух принципиальных схем:

Поверхностные

Силовой агрегат и насосный блок таких изделий располагается неподалеку от водозабора на суше или, как вариант, на специальном плоте-поплавке.

Перекачка жидкости осуществляется через рукав, опущенный в водоем или резервуар с водой. Достоинства такой схемы – простота и мобильность использования.

Насос легко переносится с места на место, главное, чтобы был источник электропитания, некоторые мощные насосные установки работают и от дизельного силового агрегата.

Недостатки:

• Подобные насосы быстро нагревается, и рассчитаны на сравнительно непродолжительную работу, либо должны оснащаться специальной системой охлаждения.
• Они слабо защищены от внешнего погодного воздействия. Ими невозможно работать при падении температуры воздуха до отрицательных величин.
• Кроме того, поверхностные насосы практически всегда проигрывают погружным по производительности при равной потребляемой мощности привода.
• Плюс ко всему можно добавить шумность работы аппарата.

Погружные

Эта конструктивная схема в максимальной степени удовлетворяет требованиям эксплуатации дренажного насоса. Изделие выполняется в прочном, надежно изолированном коррозионноустойчивом корпусе, и полностью погружается в резервуар или водоем.

Достоинств у погружной схемы немало:

Насос не нуждается в системе охлаждения – теплоотвод осуществляется за счет проходящей через него жидкости.

Риск замерзания аппарата даже при использовании в зимнее время – минимален.

• Работа насоса не сопровождается шумом.
• Показатели создаваемого давления водяного столба – очень высокие, позволяют откачивать воду со значительных глубин.

Недостатки – определенные сложности с подготовкой к работе, так как требуется осуществить спуск насоса в водоем и правильно настроить работу поплавковой автоматики.

Если дренажные работы производятся постоянно в одном месте, часто монтируют специальную конструкцию с металлическими направляющими, по которым опускают устройство на подготовленное для него место со стационарным заборным фланцем.

Еще одна особенность – особые требования к электробезопасности прибора и целостности изоляции кабельной части.

О дренажных насосах

В зависимости от того, как происходит подключение дренажного насоса, выделяют поверхностные и погружные устройства. Поверхностный насос размещают на земле, у кромки резервуара. Ко дну резервуара подводится шланг.

Погружной насос опускается непосредственно в емкость. Вода засасывается не через шланг, а через отверстие в днище прибора.

Можно настроить автоматический режим работы дренажного насоса: он сам будет следить за уровнем жидкости. Как только вода поднимется выше установленного уровня, насос начнет функционировать.

При выборе дренажного насоса надо принять во внимание:

• объем воды, который надо выкачать за один раз;
• глубину, с которой нужно производить откачивание;
• тип и степень загрязнения жидкости.
