Особенности маркировки

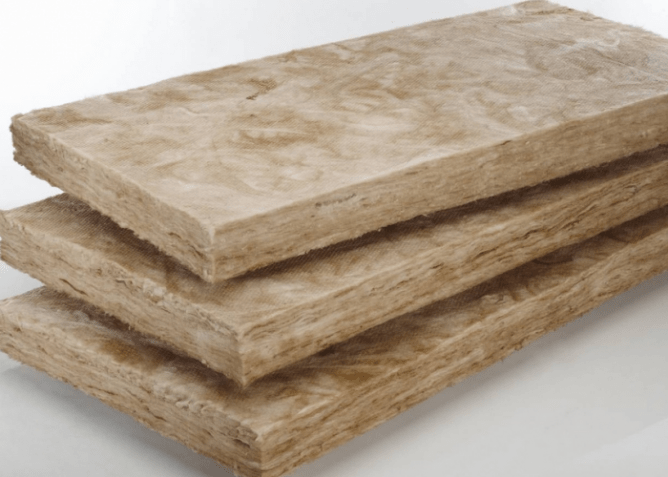

Маркировка минваты
Производители указывают на упаковке наименование, размеры, дату выпуска утеплителя, предел огнестойкости, толщину и тип облицовки. По цифрово-буквенным обозначениям можно понять значения:
- динамической жесткости – sdi;
- стабильности габаритов по достижению определенного значения температуры – ds(t+);
- сжимаемости — (cpi);
- ползучести в момент сжатия – cc(i1/i2/y)σχ;
- нагрузку при деформировании в 5 мм – (pl(5)i);
- влагопоглощение при длительном воздействии – (wl(p));
- средний коэффициент шумосопротивления – (awi).
Жесткость материала также маркируется цифрами и буквами:
- полужесткие для работы на потолках, напольном покрытии, внутри дома – П-125;
- плиты для защиты от шумов и возгорания крыш и мансарды – П-150;
- жесткие для конструкций, подверженных деформациям – ПЖ-175;
- легкие для горизонтальных сооружений, чердаков, трубных магистралей – П-75.
Как сэкономить на перевозке утеплителя
| Упаковки с утеплителем различных производителей и разного предназначения имеют одну общую особенность – относительно небольшой вес и значительную кубатуру объёма. Машина (в буквальном смысле) перевозит воздух. Даже для здания площадью в 1.000-1.500 м2 надо сделать 2-4 ходки. Если объект расположен на расстоянии 150-300 км. расходы на логистику будут очень существенными – порядка 15-30 тысяч рублей за 1-у еврофуру.Компания ПроДивижн рассчитывает себестоимостные затраты каждого этапа работ по комплектации и монтажу вентфасадов. Мы стараемся оптимизировать общее количество поездок на объект и подбираем именно тот тип транспорта, который нужен в данный момент, для данного времени года и с учётом габаритов и параметров подъезда к точке разгрузки на объекте. В качестве примера логистической оптимизации – мы предлагаем одновременную погрузку и перевозку керамогранита и утеплителя в одной машине. Наши сотрудники рассчитают параметры перевозки, чтобы максимально загрузить машину и по весу и по объёму. При таком подходе – количество необходимых ходок на объект можно сократить в 2-а раза! Керамогранит весит много, но занимает порядка 15-20 % кубатуры машины. Утеплитель лёгкий и его можно грузить прямо на паллеты с плиткой, не переживая, что будет бой. А оставшиеся 80% объёма кузова как раз позволяют погрузить столько упаковок, сколько нужно на объекте. |
Несколько советов по расчетам от профессионала
Размеры плиты минеральной ваты узнают, как правило, для того чтобы понять сколько потребуется материала. Несмотря на кажущуюся простоту, эта операция зачастую вызывает у многих неопытных людей проблемы. В итоге они покупают слишком мало (или много) утеплителя. Это в любом случае несет за собой неудобства. Чтобы не допускать фатальных ошибок и всегда покупать правильное количество минваты, следует руководствоваться простыми принципами:
- На большинстве упаковок утеплителя (если речь идет о сертифицированной продукции) указана площадь рулона (в м2). Эти данные позволят определить, сколько потребуется рулонов.
- Нужно помнить, что минеральная вата подвергается усадке. К тому же, её желательно укладывать с излишком (для лучшей плотности и, как следствие, избавление от щелей). Поэтому к полученным расчетам нужно добавлять несколько процентов.
- Чтобы добиться максимальной экономии утеплителя, следует сопоставлять его размеры заранее. То есть, расстояние между лагами необходимо делать ровно в ширину минваты (не забывая про 1-2 см технического излишка).
- Нужно помнить, что упаковки минеральной ваты от разных производителей (пусть и одинаковых марок) могут отличаться по размерам. В таких случаях необходимо проверить площадь каждого рулона.
В общем виде алгоритм поиска необходимого количества минваты (или другого утеплителя) выглядит следующим образом:
- Вычисляем площадь дома (длину умножить на ширину). Если строение более сложной формы, чем прямоугольник, то его разделяют на простые составные части и высчитывают площадь каждой из них.
- Вычисляем периметр дома (сумма длин всех сторон) и умножаем на высоту по перекрытиям, а не расстояние от пола до потолка. Умножаем полученное число на 2 (для 1 этажа). Получается, что это число — площадь пола и потолка.
- Складываем две полученные величины. Теперь прибавляем к полученному значению 15% (в среднем). Это на подрезку и оставление технического излишка. По такой методике легко определить, сколько нужно утеплителя.
При выборе утеплителя внимательно изучите характеристики минеральной ваты, чтобы она подходила под все требования Утеплить дом можно самостоятельно. Сделать это можно легко и просто, если определиться с видом теплоизоляционного материала и ознакомиться с нюансами для его укладки
При выборе утеплителя особое внимание нужно обращать на свойства материала. Минвата размеры – важный вопрос, который нужно решить до укладки материала
Для конкретного вида работ подходит минеральная вата разной длины, толщины и ширины.
Важность дополнительного слоя термозащиты
При возведении каркаса из дерева стоит знать о высокой теплопроводности этого материала. Доска, которая является основой конструкции, быстро отдает внутреннее тепло, потому внутренний слой термоизоляции может плохо выполнять свои функции. Мостики теплоотдачи должны быть закрыты хотя бы с одной стороны. Для этого часто на внешние стены здания клеют пенопласт высокой плотности, толщиной до 5 см. Этот материал не позволит дереву быстро отдавать внутреннее тепло, сохранит дом от перепадов температур и влаги.
Пенопласт может быть установлен под ровным слоем внешней вагонки из пластика или дерева. Внешняя отделка станет эффективной системой ветрозащиты и при этом позволит материалам стены «дышать». Эффективное проветривание предотвратит конструкцию от образования плесени и очагов гниения.
Дополнительный слой утеплителя рассчитать просто — необходимо определить площадь стен:
Sстен = Pстен * Vстен.
Параметр Sстен можно указывать в бланке заказа пенопласта на складе.
Теплопроводность
Волокна в материале располагаются хаотично, что создает воздушную структуру. В результате создается хорошая теплоизоляция различных поверхностей. Теплопроводность базальтового утеплителя находится в пределах 0,032-0,048 Вт/мК. Качественная теплоизоляция создается благодаря большому количеству воздушных прослоек. Подобным свойствам отвечает простой или экструдированный пенополистирол, вспененный каучук.
Для сравнения, мат толщиной 10 см и плотностью до 100 кг/куб. м. дает аналогичную степень сохранения тепла, как и кирпичная стена толщиной 117 см. Деревянная постройка с аналогичными параметрами будет достигать толщины стен в 25 см.
Распространенные вопросы и ответы на них
В: Стоит ли закупать минеральную вату в м2 или производить расчет, исходя из количества листов?
О: Минеральную вату можно закупать в м2. Ее легко резать и укладывать, листы не обязательно должны быть четко по размеру ячейки каркасного дома. Это же касается других видов утеплителя.
В: Сколько нужно утеплителя для дачного каркасного дома, в котором живут только летом?
О: Оптимальное количество можно подсчитать по формуле, однако для того, чтобы уберечь дом от резкого перепада температуры, гниения, потери своих качеств зимой, когда за домом не ухаживают, стоит подумать о дополнительном слое термозащиты.
В: сколько надо утеплителя на каркасный сип дом?
О: Сендвич-панели являются основой стены, их расчет идет напрямую от длины всех стен внутри и снаружи дома. При расчете этого показателя стоит отталкиваться не от толщины стен (она всегда одна для панелей), а от периметра и высоты. Обычно компании, которые предоставляют услуги строительства под ключ, указывают точное необходимое количество панелей и цену на них.
В: Какова оптимальная толщина утеплителя для средней полосы России?
О: Оптимальная толщина, с учетом необходимой толщины конструкции, других параметров, — 150мм. Однако это число не учитывает общую толщину внешней стороны конструкции (отделку, внешний слой термозащиты, толщину каркаса).
В: Где можно найти параметры, указанные в формулах?
О: Параметры дома легко замерять вручную еще на стадии проекта.
Параметр Rp должен быть указан в паспорте товара, который вы собираетесь приобрести. Для разных производителей, типов и видов минеральной ваты, базальтового наполнителя, пенопласта, и т. д. этот параметр будет разный. Стоит ориентироваться на те материалы, которые доступны для приобретения в вашем регионе. Также стоит посоветоваться с архитекторами, ведь для областей с резкими перепадами температуры или влажности некоторые типы наполнителя окажутся неподходящими.
Коэффициент теплопроводности можно найти на нашем сайте. Вот показатели для самых крупных городов России (%):
| Москва | 3,28 |
| Краснодар | 2,44 |
| Сочи | 1,79 |
| Ростов-на-Дону | 2,75 |
| Санкт-Петербург | 3,23 |
| Красноярск | 4,84 |
| Магадан | 4,33 |
Если ваша область расположена в одной широте с предоставленными, можно брать за основу показатели этих городов.
В: Стоит ли сразу закупать необходимое количество материалов?
О: Утеплитель можно закупать по ходу строительства. Возможен такой вариант, что недочет архитектора, недостаточная квалификация строителей или внезапно ухудшившиеся погодные условия повредят материал или внесут другие коррективы в планировку здания. Кроме того, хранение минеральной ваты или базальтового наполнителя под открытым небом негативно сказывается на их качестве. Закупку лучше производить после возведения каркаса и монтажа нескольких слоев дополнительной внешней отделки.
В: Не могу определиться с наполнителем. Что лучше выбрать?
О: Стоит отталкиваться не только от цены, но также от долговечности материала, простоты его укладки, срока службы, типа конструкции.
Наиболее популярным вариантом являются панели из минеральной ваты. Для проекта небольшого загородного дома с общей площадью менее 50м2 лучше остановиться на минеральной вате. Для больших проектов — базальтовый наполнитель или другие типы утеплителя.
Перебрав все варианты, можно четко узнать, что именно необходимо вашему дому.
Пенопласт
Как ни странно, пенопласт не требует тщательной паро- и гидроизоляции. Все это потому, что сам пенопласт уже является очень гигроскопичным, а паровая проницаемость его составляет 0 %.
Вторым преимуществом этого простого стройматериала являются его теплоизоляционные свойства, эксплуатирование которых сохраняется на протяжении очень долгих лет. Например, таких свойств не имеет в себе стекловата, а пенопласт, наоборот, в отличие от нее, не слеживается.
Третьим плюсом пенопласта многие специалисты считают его неприхотливость. Утепление потолка пенопластом не займет у вас много времени.
Весь процесс занимает от часа и до нескольких дней, в зависимости от сложности работы и территории, на которой проводится данная строительная работа. С такой фурнитурой вам не понадобятся какие-то профессиональные навыки или дорогой инструмент. С такой работой справится даже неумеха или начинающий. Пенопласт, как средство утепления, более эффективен, чем другие утеплители, если монтаж слоя теплоизоляции будет производиться с одинаковой толщиной материала.
Последним и важным пунктом плюсов пенопласта, можно считать его цену. Если приобретете его, то это значительно поможет снизить расходы.
Пенопласт состоит из гранул, обогащенных газом, которые растворяют в полимерной смеси. Благодаря такому составу он обладает невероятно низкой плотностью, минимальным весом, высокими звуко- и теплоизоляционными свойствами.
В качестве утеплителя потолка пенопласт существенно проигрывает остальным: он заметно дороже той же минваты, очень ломкий и будет крошиться при монтаже, легко воспламеняется.
Какой толщины должен быть на потолке утеплитель данного вида?
Изоляция потолка и внешнего каркаса пенопластом позволяет значительно снизить теплопотери. 20-сантиметровый слой утеплителя на потолке дома отличается такой высокой сохранностью тепла, какой не обладает даже железобетонный потолок толщиной в несколько метров.
Для работы обычно приобретают пенопласт не толще 3 см, для утепления стен в помещении годится слой толщиной в 5 см, размером один к одному. Для утепления пенопластом холодного чердака необходимо укладывать слои максимально плотно друг к другу. Средняя толщина слоя материала – 10 см. Для теплоизоляции потолка комнаты можно использовать толщину вдвое меньше.
Какой должна быть толщина для потолка холодного чердака с утеплителем этого типа?
Для теплоизоляции чердака листы укладывают в несколько слоев со смещением швов в стыках для минимизации возможности появления сквозняков. Обычно достаточно стандартного слоя в 10 см.
На что ориентироваться при выборе минеральной ваты?
Прежде всего необходимо уточнить для какой сферы будет использоваться данный утеплитель и только на основе этого уже следует подбирать. Это обусловлено тем, что минеральную вату, которая предназначена для утепления внутренних стен и фасадов, не нужно использовать для утепления полов или крыши сооружения. При этом, повышенная плотность утеплителя — это залог того, что со временем теплоизолятор не потеряет свои свойства.
При выборе соблюдайте следующие рекомендации:
Уточните каким образом расположены волокна у конкретного материала. Их вертикальное расположение у минваты означает более хорошую теплосохранность. Хаотичное расположение — означает высокую прочность, благодаря чему утеплитель можно использовать для больших нагрузок.
Учитывайте предстоящие нагрузки, которым будет подвергаться поверхность с минеральной ватой. Если механическое давление будет высоким, то покупайте плиты с наивысшим показателем плотности. Так, вы избежите уплотнения материала и, следовательно, снижения теплоизоляционных качеств.
Для утепления крыши с внутренней стороны, следует подбирать марки фольгированной минваты. Таким образом, потеря тепла от солнечных лучей будет минимальна.
Важным показателем является теплопроводность. Ее обязательно следует учитывать при выборе
Кроме того, важно помнить что в зависимости от окружающей температуры ее показатели будут меняться.
К наиболее известным производителям минеральной ваты относят: «URSA», «ISOVER», «PAROC», «Rockwool». Немецкая минвата считается самой лучшей на рынке утеплительных материалов. Цена минеральной ваты зависит от ее характеристик и плотности. К примеру, цена минваты «URSA» составляет от 1-1,3 тысячи рублей за 1 кубический метр. Качественные базальтовые изделия более дорогие, чем шлаковата и стекловата.
Важные факторы для определения толщины утеплительного слоя.
У каждого материала собственные эксплуатационные свойства
И при его выборе потребуется принять во внимание свойства крыши, параметры, особенности конструкции. Большое значение здесь будет иметь толщина кровли. На нее ориентируются уже при проектировании
Тут есть два ключевых фактора
На нее ориентируются уже при проектировании. Тут есть два ключевых фактора.
- Учитываются климатические условия в районе возведения дома.
- Важна удельная теплопроводность: чем ее уровень меньше, тем тоньше может быть и утеплитель.
Кроме того, кровля сложной конструкции требует особого подхода: ее лучше утеплять методом напыления, чтобы не было зазоров, мостиков холода. Когда стропила недостаточно мощные, не получится сделать толстый слой тяжелого изоляционного материала. При определении бюджета заранее рассчитывают, сколько средств уйдет на транспортировку и непосредственно монтаж.
В каких случаях учитываются размеры минеральной ваты?
При устройстве теплоизоляционной системы с созданием каркаса — предварительно уточненные размеры минераловатных плит, которые оптимально подходят для теплозащиты в данном регионе, позволяют заранее провести подготовительные работы, что дает возможность сократить время на создание теплозащиты. Это могут быть работы:
- по утеплению полов, так как плиты утеплителя следует плотно укладывать между лагами;
- при утеплении чердачного помещения, поскольку размеры минваты влияют на размер ячеек либо шаг лагов, между которыми плотно укладывается утеплитель.
При наружных работах – также может предварительно создаваться каркас, куда затем аккуратно вкладываются плиты теплоизоляционного материала между профилями либо деревянными рейками.
Слов нет, высокие эксплуатационные характеристики плит из минерального сырья, их упругость и соответствующая плотность, позволяют, при необходимости, отрезать кусок, чтобы аккуратно его уложить в нужное место. Но не заниматься же этим в процессе всего монтажа. Да и лишние стыки – никому не нужны.
Рассматриваем все типоразмеры минеральной ваты
Размеры минеральной ваты бывают различными. Они зависят в первую очередь от производителя и марки (она указана на упаковке). Тем не менее, можно обнародовать наиболее популярные сегодня образцы от лучших производителей минеральной ваты.
| Модель | Тип | Краткое описание свойств | Размеры,мм | ||
| Толщина | Длина | Ширина | |||
| Изовер каркас, П-32 | Плита | Легкий, без покрытия | 45-145 | 1170 | 610 |
| Изовер каркас, П-34 | 45-200 | 1170 | 565-610 | ||
| Изовер каркас, М-34 | Мат | 45-200 | 3000-22000 | 610-1220 | |
| Изовер скатная кровля | Плита | Повышенная влагостойкость | 45-200 | 1170 | 610 |
| Изовер OL Top | Жесткая плита | Двухслойный, каширование стекловолокном | 30 | 1550 | 1180 |
| Изовер OL Pe | 55-165 | 1380 | 1190 | ||
| Изовер Вент Фасад Оптима | Однослойный утеплитель. | 50-180 | 1170 | 610 | |
| Кнауф Фасад |
«Ролл» 34 группа термозащиты 50 1250 610 Кнауф Фасад 50 1250 610
Кнауф каркасные конструкции* Термо ролл 40 класс термозащиты (лучший для данного производителя) 2 х50 10 000 1200
Урса Лайт
Плита Универсальный материал, подходящий для всех видов работ. 50 7000 1200 Урса М11 Мат Дополнительная жесткость 50 7000 — 18000 600-1200
Урса П-15 Плита 50-100 1250 600
*в данной категории бывают и другие типы (маты, рулоны, роллы XXL и т.д.)
Выше были представлены только наиболее популярные модели сегодня. Чтобы получить исчерпывающую информацию, следует заглянуть на сайт производителя. Не следует отходить от большой тройки (Изовер, Кнауф и Урса) и останавливать выбор на не сертифицированных или малоизвестных производителях. Использование сомнительных материалов может отрицательно сказаться на эффективности утепления.
Принципы расчёта утепляющего слоя
Теплопроводность и термическое сопротивление
Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.
Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация
Поэтому на герметичность и сквозняки тоже следует обращать внимание
Кирпич, сталь, бетон, стекло, деревянный брус… — каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче.
Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.
Приведём данные для некоторых основных материалов в виде таблицы.
| № | Материал | Коэффициент теплопроводности Вт/(м*К) |
| 1 | Сталь | 52 |
| 2 | Стекло | 1,15 |
| 3 | Железобетон с щебнем | 1,7-2 |
| 4 | Минеральная вата | 0,035-0,053 |
| 5 | Сосна влажности 15% | 0,15-0,23 |
| 6 | Кирпич с пустотами | 0,44 |
| 7 | Кирпич сплошной | 0,67- 0,82 |
| 8 | Пенопласт | 0,04-0,05 |
| 9 | Пенобетонные блоки | 0,3-0,5 |
Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…
Для расчёта термического сопротивления используют следующую общедоступную формулу:
R=d/k.
Показатель «d» здесь означает толщину слоя, а показатель «k» — теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.
Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(м*К)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.
Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.
Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.
Как вычислить необходимое количество?
Количество и стоимость материалов вычисляются в последнюю очередь. При простой форме скатов составление схемы раскладки не составляет труда, особенно при использовании строительных калькуляторов. Последовательно определяется общая площадь крыши, объем и количество всего утеплителя с запасом на раскрой.
При усложнении конфигурации кровля разбивается на более простые геометрические фигуры, после определения требуемого количества теплоизоляции для каждой их них все значения суммируются и округляются.
Акцент делается на определении числа слоев и схеме раскладки. Мнение, что кровельный утеплитель всегда следует размещать в 2 или несколько слоев ошибочно – укладываемые без зазоров рулоны нужной толщины обеспечивают лучшую защиту чем жесткие плиты пенопласта, укладываемые в несколько слоев, но нуждающиеся в герметизации щелей на стыках и участках примыкания к стропилам.
Сколько нужно с учетом размера покрытия?
Размеры кровельных утеплителей как правило соответствуют расстоянию между стропилами – большинство рулонов, матов и плит имеют стандартную ширину в 600 (самый распространенный вариант), 1000 или 1200 мм.
С толщиной сложнее – пенополистирольные плиты имеют более широкий разброс размеров (от 20 до 200 мм), минватные – кратные 50 мм (50, 100, 150 или 200 мм). Сжимаемые рулонные разновидности (Изовер, Урса) как правило имеют большую толщину – 100 и 150 мм.
С целью упрощения работ размеры плит конкретной марки уточняются заранее, особенно при использовании универсальных разновидностей. Некоторые производители выпускают нестандартные маты (яркий пример – системы Кнауф с шириной 1220 мм или профессиональные линейки Технониколь с шириной в 1180 мм).
В идеале материалы укладываются впритык и удерживаются стропилами. При отсутствии такой возможности зазор между плитами или конструкциями не должен превышать 2-5 мм. Сминание мягких материалов также не допускается.
Подбор утеплителя
Стекловата – самый экономичный вид утеплителя
Выбор материала зависит от требований к утеплению и доступности. Нужно учесть стоимость самого теплоизолятора, его перевозки и монтажа. Также изоляция не должна иметь большой вес, чтобы не создавать излишнюю нагрузку на лаги.
Популярным утеплителем для крыши является экструдированный полистирол. Он имеет хорошие показатели теплопроводности, благодаря чему для качественной теплоизоляции достаточно нанесения тонкого слоя. Пенополистирол имеет небольшой вес, его легко монтировать и крепить к поверхности крыши. Он имеет более высокую цену, чем другие материалы, но стоимость установки, перевозки, а также срок службы окупают ее.
К самым экономичным материалам относится стекловата. Технологии ее производства усовершенствованы, поэтому она имеет улучшенные характеристики и свойства. Стекловата не подвержена горению и не выделяет вредных веществ. Имеет низкую теплопроводность, хорошо пропускает пар.
Минвата получается из минеральных волокон. Это стандартный утеплитель, который укладывается плитами. Его основным преимуществом является способность удерживать высокие температуры в течение длительного времени. Часто используется для теплоизоляции кровли бани.
Сколько утеплителя нужно на пол. Как рассчитать количество утеплителя
100 лет назад сохранять тепло в жилищах помогала толщина стен, которая могла доходить до метра. Сегодня отпала необходимость строить толстые стены благодаря наличию огромного количества теплоизоляционных материалов или утеплителей. Их минимальная плотность обеспечивает низкую теплопроводность, что позволяет достаточно эффективно сократить теплопотери. Однако сегодня у людей появилась другая проблема – необходимость экономить. Именно с этой целью перед тем, как отправиться в магазин, полезно узнать, как рассчитать количество утеплителя так, чтобы не переплатить и купить достаточное количество материала для качественного утепления помещения.
Расчет количества утеплителя для стен, перекрытий и фундамента
Наиболее популярные сегодня теплоизоляционные материалы для стен – пенополистирол (ППС), экструдированный пенополистирол (ЭППС) и минеральная вата. Именно о них и пойдет речь в этой статье
Сразу хотим обратить внимание, что минвата годится лишь для утепления стен и перекрытий, ее нельзя использовать в условиях повышенной влажности. А вот с помощью ЭППС можно утеплять все возможные поверхности, включая фундамент и кровлю, материал не боится воды, влага не влияет на его теплоизоляционные свойства
Общая формула расчета количества утеплителя выглядит следующим образом:
Расчет толщины утеплителя
Если высоту помещения и длину периметра вы можете определить путем обычного замера рабочей поверхности, то для выяснения толщины утеплителя требуются специальные формулы. Рассмотрим на примере г. Новосибирск. Итак, этапы расчета.
3. Рассчитываем толщину утеплителя
Для примера возьмем стену. Ее общее термическое сопротивление вместе с отделкой и теплоизоляционным материалом вычисляется по формуле:
Из неизвестных значений у нас термическое сопротивление железобетона . Вычисляем его по формуле:
Для получения более точных значений по конкретным материалам используйте данные
СП 50.13330.2012 (приложение С, таблица С.1).
Получаем:
По той же самой формуле вычисляем термическое сопротивление вагонки (толщину вагонки делим на коэффициент ее теплопроводности):
Далее рассчитываем термическое сопротивление изоляционного материала по формуле:
Для утепления стены используем для примера минеральную плиту Rockwool Лайт Баттс СКАНДИК со следующим коэффициентом теплопроводности:
Рассчитываем толщину изоляции:
Поскольку толщина выпускаемых минераловатных плит равна 50 и 100 мм, то для достижения этой толщины вам потребуется 2 слоя – 100+50 мм.
Расчет количества утеплителя
Мы определили толщину изоляционного материала и теперь возвращаемся к формуле, приведенной в начале статьи. Она поможет нам рассчитать количество утеплителя (длину периметра рабочей поверхности и высоту помещения берем примерную, подставьте свои значения):
Получается, что для утепления стен помещения вам понадобится 6,8 м3минеральной ваты Rockwool Лайт Баттс СКАНДИК. Если в упаковке объем материала 0,288 м
Если для утепления вы используете другие материалы, расчет количества утеплителя производится по тем же формулам. Можете использовать следующую таблицу, в ней представлена усредненная толщина изоляции для разных материалов. Точную вы можете получить, исходя из вышеописанных расчетов, даже если речь идет об утеплении всего дома. При расчете утеплителя можете брать коэффициент теплопроводности, представленный в таблице.
Надеемся, наша статья поможет вам рассчитать количество утеплителя, не прогадать с ценой, сократить расходы на отопление и обеспечить комфортное проживание в доме.
Преимущества и недостатки
Преимущества базальтовой ваты
Изделия поставляются смотанными в рулон, а затем раскраиваются. Минеральная вата подходит для всех типов утеплительных работ благодаря преимуществам:
- звукоизоляция – можно укладывать в домах рядом с проезжей частью и производственных цехах;
- отсутствие мостов холода – листы не дают усадки в местах стыков;
- особая структура – волокна расположены в хаотичном направлении или переплетены, что препятствует выводу теплого воздуха из комнаты;
- простота укладки – плиты легко раскраиваются ножом или ножовкой на месте;
- износостойкость – утеплитель сохраняет свои свойства на протяжении 20-70 лет;
- экологичность – изготавливается на основе натуральных базальтовых пород.
К минусам минплит относится сложность монтажа по причине большой паропроницаемости.
Рассматриваем все типоразмеры минеральной ваты
Размеры минеральной ваты бывают различными. Они зависят в первую очередь от производителя и марки (она указана на упаковке). Тем не менее, можно обнародовать наиболее популярные сегодня образцы от лучших производителей минеральной ваты.
| Модель | Тип | Краткое описание свойств | Размеры,мм | ||
| Толщина | Длина | Ширина | |||
| Изовер каркас, П-32 | Плита | Легкий, без покрытия | 45-145 | 1170 | 610 |
| Изовер каркас, П-34 | 45-200 | 1170 | 565-610 | ||
| Изовер каркас, М-34 | Мат | 45-200 | 3000-22000 | 610-1220 | |
| Изовер скатная кровля | Плита | Повышенная влагостойкость | 45-200 | 1170 | 610 |
| Изовер OL Top | Жесткая плита | Двухслойный, каширование стекловолокном | 30 | 1550 | 1180 |
| Изовер OL Pe | 55-165 | 1380 | 1190 | ||
| Изовер Вент Фасад Оптима | Однослойный утеплитель. | 50-180 | 1170 | 610 | |
Кнауф Фасад | «Ролл» | 34 группа термозащиты | 50 | 1250 | 610 |
| Кнауф Фасад | 50 | 1250 | 610 | ||
| Кнауф каркасные конструкции* | Термо ролл | 40 класс термозащиты (лучший для данного производителя) | 2 х50 | 10 000 | 1200 |
Урса Лайт | Плита | Универсальный материал, подходящий для всех видов работ. | 50 | 7000 | 1200 |
| Урса М11 | Мат | Дополнительная жесткость | 50 | 7000 — 18000 | 600-1200 |
| Урса П-15 | Плита | 50-100 | 1250 | 600 |
*в данной категории бывают и другие типы (маты, рулоны, роллы XXL и т.д.)
Выше были представлены только наиболее популярные модели сегодня. Чтобы получить исчерпывающую информацию, следует заглянуть на сайт производителя. Не следует отходить от большой тройки (Изовер, Кнауф и Урса) и останавливать выбор на не сертифицированных или малоизвестных производителях. Использование сомнительных материалов может отрицательно сказаться на эффективности утепления.
Алгоритм расчета с примером
Рассчитать, минеральная вата какой толщины вам потребуется, совсем не сложно. Не обязательно обращаться к специалистам, сделать это можно самостоятельно.
Итак, рассмотрим гипотетический пример. Мы строим дом из дерева. Фасад снаружи будет утеплен минеральной ватой и оштукатурен. Дом строится в Нижнем Новгороде.
Исходные данные:
- Толщина деревянной стены – 20см, теплопроводность клееного бруса – 0,17 Вт/м2*С.
- Песчано-цементная штукатурка будет наложена слоем в 3см. Ее теплопроводность – 1,1Вт/м2*С .
- Теплопроводность нашей минеральной ваты плотностью 100 кг/м3 – 0,056 Вт/м2*С.
Из табличных данных, мы видим, что коэффициент сопротивления теплопередаче в Нижнем Новгороде (Т) равен 3,36.
Теперь рассчитываем, каким сопротивлением будут обладать материалы стен нашего дома, кроме утеплителя. Нам нужно в итоге найти сумму этих сопротивлений (Т1).
Для расчета сопротивления каждого отдельного слоя нужно разделить его толщину (в метрах) на значение его теплопроводности.
Итак, считаем:
Т1= 0,2/0,17 + 0,03/1,1 = 1,18 + 0,03 =1,21.
Это значение сопротивление теплопередаче наших стен без утеплителя. Оно гораздо меньше, чем минимально допустимое для Нижнего Новгорода. Поэтому разница будет компенсироваться посредством утепления.
Рассчитаем, какому значению теплосопротивления должен соответствовать утеплитель:
Т — Т1 = 3,36 – 1,21 = 2,15.
Далее рассчитывается непосредственно толщина минваты для утепления стен. Полученное значение умножается на теплопроводность минваты.
2,15 * 0,056 = 0,12 м.
Таким образом получаем, что для утепления нашего дома необходим слой минеральной ваты толщиной в 12см.
Материалы стен могут быть совсем другими, также стена может содержать больше разных слоев. Данный пример помогает понять основной принцип расчетов. Если в вашем случае будет выполняться внутренняя отделка стен, показатели теплосопротивления данного отделочного слоя также должны быть включены в общий расчет. Только тогда толщина стены минеральной ваты будет рассчитана правильно.
