Газогенераторные установки на дровах

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

  1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:
  • топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
  • колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
  • воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
  • патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).
  1. Радиатор – охладит полученный в результате пиролиза газ.
  2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
  3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
  4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

  1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
  2. Устанавливаем радиатор и фильтры.
  3. Соединяем конструктивные части, как показывает чертеж.
  4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

  • Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
  • Камера сгорания, оснащенная герметичной горловиной.
  • Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

Схема газогенератора и принцип работы

Углерод – это основа всей биомассы нашей планеты, в том числе древесины и различных углей, в который превратились спрессованные растения за миллионы лет. В отопительных котлах и двигателях внутреннего сгорания (ДВС) мы сжигаем углеводороды, добываемые из недр земли: метан, пропан и бензин. Они дорожают с каждым годом, заставляя домашних умельцев искать новые пути с помощью старых изобретений. Одно из них – автомобили с газогенераторами на дровах, появившиеся в начале прошлого столетия.

В первой половине 20-го века дровяными агрегатами оснащались легковые и грузовые авто

Суть идеи в том, чтобы путем пиролиза получать из дерева газообразную горючую смесь, состоящую из нескольких соединений на основе углерода:

  • угарный газ (СО);
  • водород в свободном виде (Н2);
  • всем известный метан (СН4);
  • другие углеводородные соединения (общая формула — CnHm).

Для выделения газообразного топлива служит пиролизный газогенератор на дровах (иначе – газген), чье устройство показано на схеме. Это закрытая емкость с колосниками, заполняемая твердым топливом через верхний бункер, вместо дымохода – патрубок выхода газовой смеси. Принцип работы газгена следующий:

  1. Розжиг и горение массива дров происходит снизу, над колосниками. В камеру через фурмы вдувается воздух в ограниченном количестве (35% от нужного для полного сжигания объема).
  2. В зоне горения выделяется большое количество тепла и в результате реакции кислорода с углеродом образуется углекислота СО2. Содержание угарного газа и других воспламеняющихся веществ здесь невелико.
  3. В зоне восстановления (газификации) под воздействием высокой температуры углекислый газ насыщается углеродом из древесины и превращается в горючее соединение – СО. Здесь же происходит разложение водяного пара и образование свободного водорода.
  4. Раскаленные газы, проходя через верхние слои топлива, подсушивают дерево и заставляют его превращаться в полукокс (сухая перегонка), благодаря чему выделяется больше углерода.
  5. Газовая смесь покидает корпус газгена и отправляется на последующую очистку для подачи в двигатель внутреннего сгорания или котел.

Функциональная схема газогенератора прямого процесса

Принцип горизонтальной газификации – смесь горючих газов выходит через боковой патрубок генератора Для ясности мы описали генерацию горючего путем прямого процесса газификации, когда массив топлива движется навстречу воздушному потоку. Существуют и другие способы – обращенный процесс (воздух продувается сверху вниз) и горизонтальный метод, показанный выше на схеме газогенератора. Если вы хотите подробно разобраться в теоретических моментах, предлагаем посмотреть следующее видео:

Ценная информация о газогенераторах

Иногда ожидания владельцев частных домов, задумывающихся о покупке или строительстве автономного газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Считается, что КПД газогенератора, составляющий около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти числа в целом верны, но сравнивать их некорректно.

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях дерево горит, но результат этого процесса качественно разный. Если в будущем горючий газ, полученный при пиролизе сжигания древесины, будет использоваться для обогрева дома, такое сравнение можно будет провести.

Также стоит помнить, что самодельные газовые генераторы хоть и могут работать с высоким КПД, но редко бывают такими эффективными, как промышленные модели. Этот момент также следует учитывать при проектировании агрегата, а также при расчете стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена ​​только желанием улучшить систему отопления дома, то вам стоит обратить внимание на аналогичное устройство – пиролизный котел, который работает по очень похожим принципам. Его главное отличие от газогенератора заключается в том, что образующийся газ сразу же сжигается, а полученная энергия используется для нагрева теплоносителя в системе отопления дома

В таком устройстве монтируется дополнительная камера сгорания, в которой необходимо организовать отдельную подачу воздуха. Если вам нужно отапливать дом газогенератором, вам также потребуется выбрать конвектор для отопления. Это увеличит стоимость модернизации или оснащения обогревателя. Нужно ли рассчитывать, стоит ли оно того в таком случае?

Важным моментом является правильное обслуживание газогенератора в процессе его эксплуатации. В рекламе утверждается, что это универсальное устройство, сжигающее все, от опилок до свежесрубленной древесины.

Но в рекламе ничего не говорится о том, что при погрузке влажного сырья количество производимого топливного газа может быть уменьшено на 25% и более.

По мнению специалистов, древесный уголь – оптимальное топливо для газогенератора. При его горении на испарение влаги расходуется минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Автовладельцы могут рассчитывать на газовый генератор не только для обогрева, но и для работы своего автомобиля. Фактически, в Европе несколько автомобилистов успешно адаптировали свой транспорт для работы с деревом. Но чаще всего это компактные и прочные устройства из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже сделанных самостоятельно, отнюдь не мала. В российских реалиях автомобильные газогенераторы изготавливаются из подручных средств и устанавливаются на грузовые автомобили.

Эффект от их работы низкий, обычно наличие такого агрегата сопровождается такими явлениями, как длительное зажигание, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его быстрому износу.

Интересным вариантом использования газогенератора в частных домах является использование топливного газа для бытовой электростанции. Такая конструкция реализована с помощью дизельного двигателя внутреннего сгорания.

Принцип работы

Любой пиролизный газогенератор представляет собой большой металлический резервуар из закаленной стали. В такую печь загружается топливо, то есть дрова.

Начинается горение в присутствии небольшого количества кислорода, чтобы дрова не сгорели полностью, так как горение представляет собой процесс взаимодействия с кислородом, благодаря которому выделяется колоссальное количество энергии в виде огня.

В процессе взаимодействия древесины с кислородом образуется:

  • углекислый газ или диоксид углерода;
  • угарный газ или моноксид углерода;
  • чистый водород;
  • метан или природный газ, который как раз таки необходим;
  • другие углеводородные газы.

Температура в печи должна быть очень высокой и постоянно поддерживаться. После сгорания выделившийся газ направляется на фильтрацию в специальное устройство — циклон, происходит охлаждение, в результате чего различные примеси и мелкие частицы убираются из смеси, в итоге получается практически чистый метан, который затем смешивается с кислородом.

Полученная смесь является необходимым топливом, которое можно использовать для различных целей.

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.


В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома. В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха

Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.


Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.


Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Принцип работы

Котел твердотопливный газогенераторный отличается от остальных принципом горения. Скорее всего это даже горением нельзя назвать – это пиролиз или тление.

По конструкции, котел имеет две камеры сгорания:

  • В первой происходит пиролизный процесс, то есть тление угля с малым количеством поступающего кислорода. В результате происходит медленное разложение твердого топлива на смолы, пар, масел и углерода — пиролиз. При этом выделяется горючий газ.
  • Во второй газ начинает интенсивно сгорать, с поступлением кислорода из воздуха и давать дополнительный нагрев, увеличивая коэффициент полезного действия.

Получается, что в котле твердотопливном газогенераторном используются сразу параллельно два вида топлива. Собственно твердое топливо, которое тлея, выделяет тепло и горючий газ, выделяющийся при пиролизном процессе. Такой вид котлов твердотопливных газогенераторных объединяет в себе газовые и твердотопливные котлы.

Конструкция газогенератора

Аппарат может быть любых размеров 100 – 1000 литров (от требуемой мощности).

Разделяются по процессу газификации:

  1. Прямого.
  2. Обращенного.
  3. Поперечного типа.

В поперечной схеме газы по прибору проходят горизонтально. Снизу вверх – в прямой схеме, а в обращённой – сверху вниз.

Устройство газогенератора АСС-2000

Наиболее оптимальный вариант обращенного принципа газификации. Ёмкость имеет двойные стенки (что пожаробезопасно), а горячий газ дополнительно нагревает и подсушивает топливо, находящееся над камерой сгорания.

Схема с обращённым движением газов лучше всего подходит для использования на автомобиле.

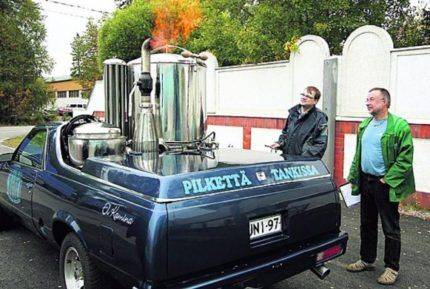

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

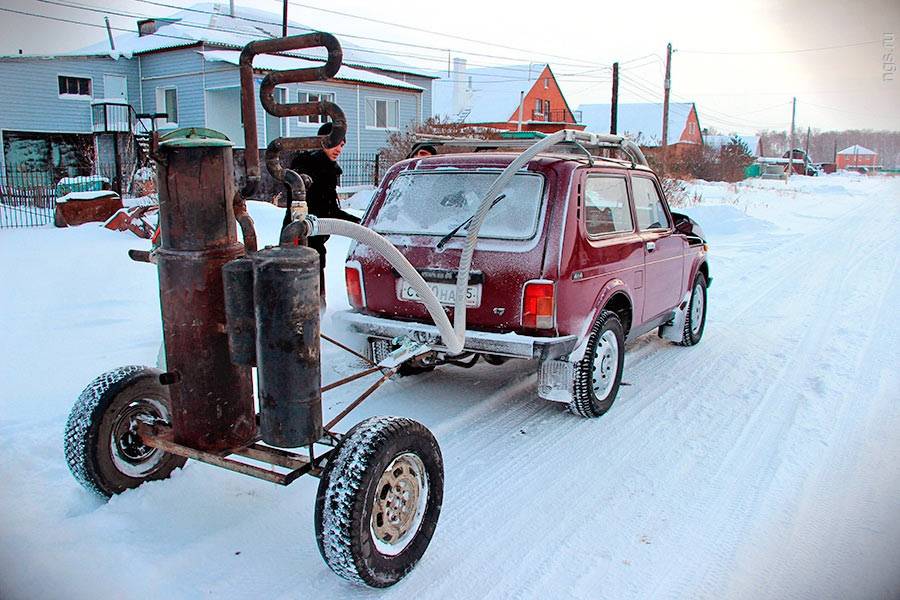

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

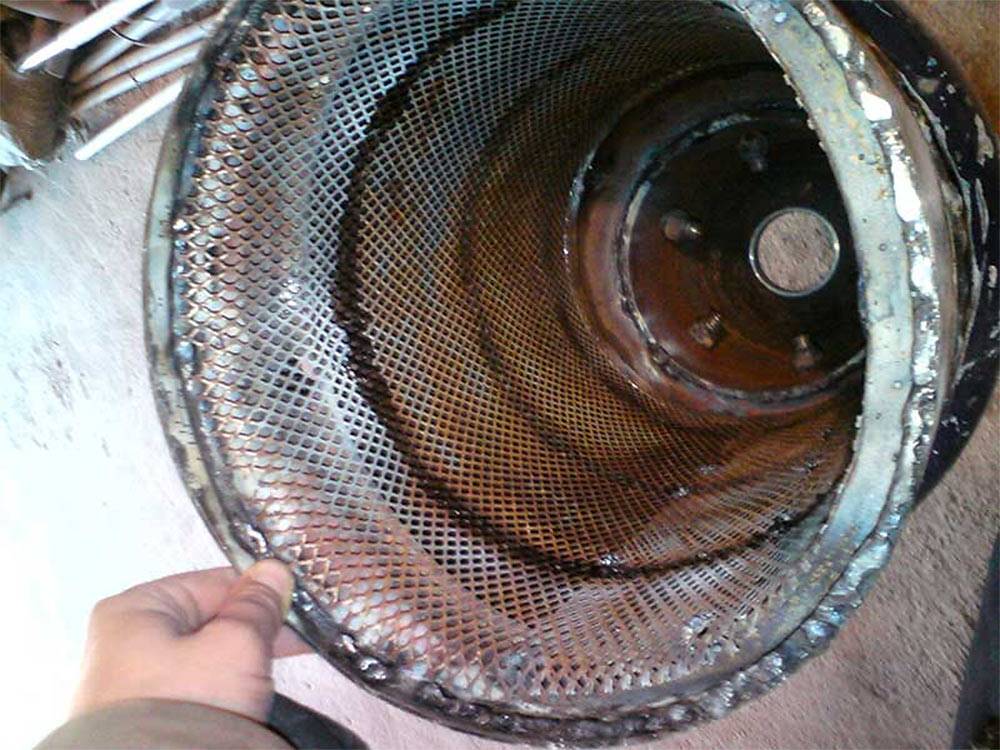

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

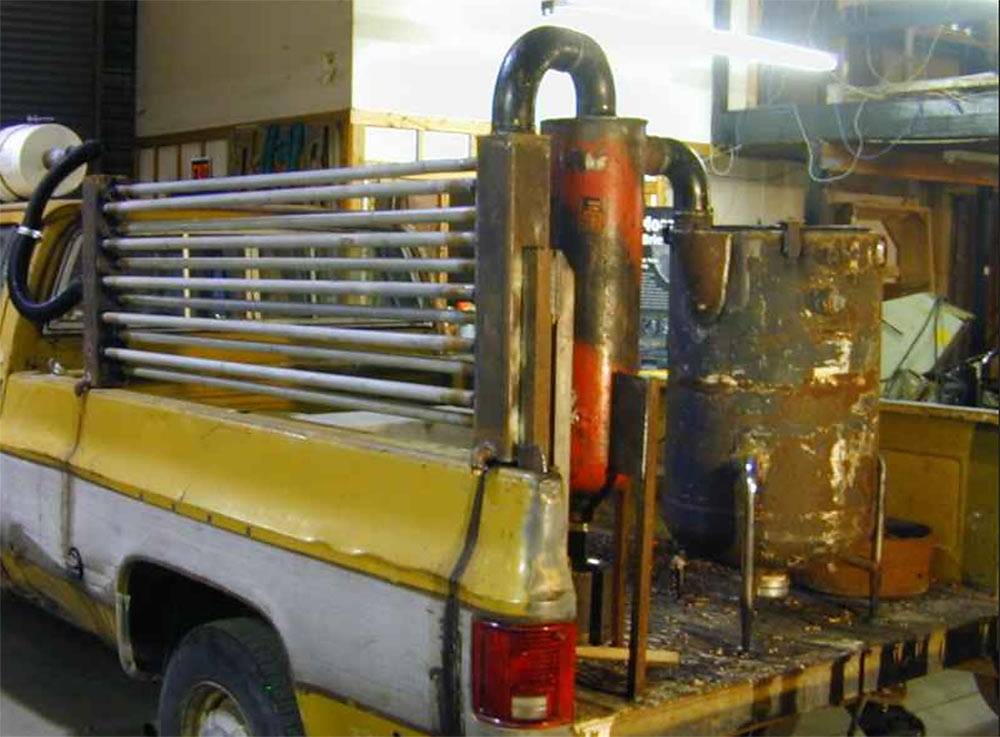

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

https://youtube.com/watch?v=Of8z2_rVGvg

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

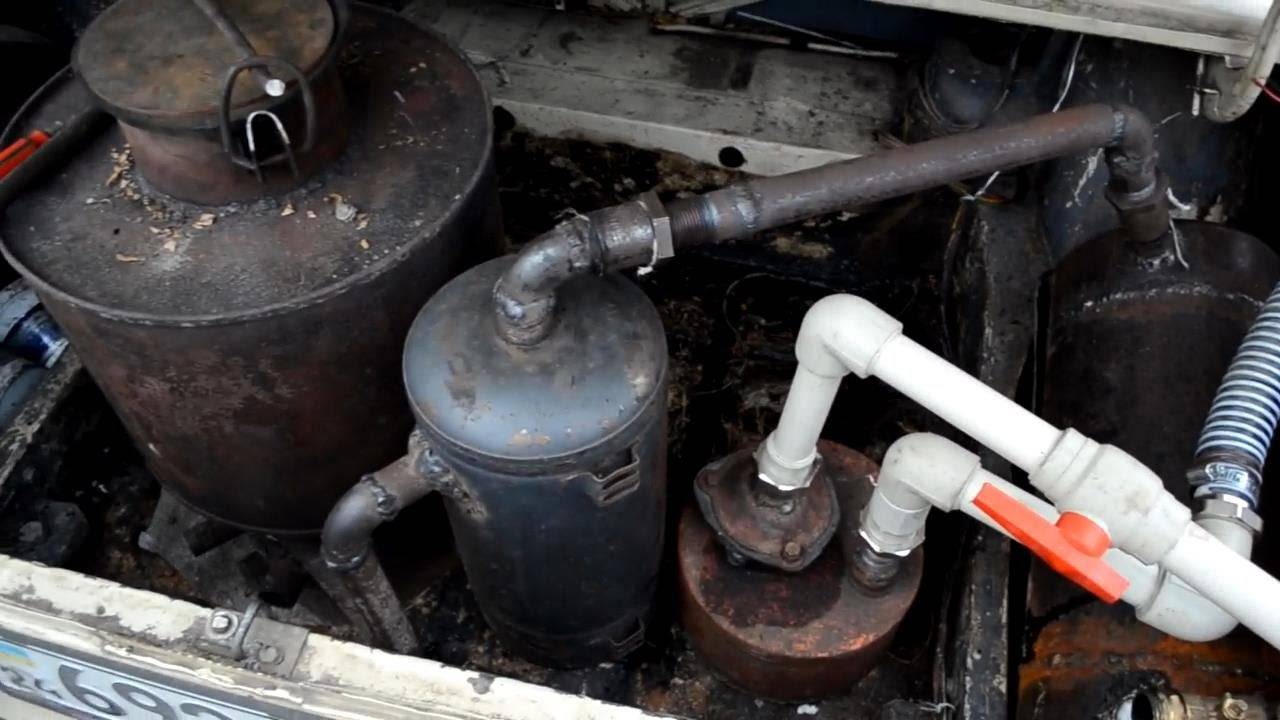

Один из способов размещения дровяного газогенератора в авто

Устройство газогенераторного котла

Для того чтобы изготовить газогенераторные котлы своими руками, первоначально необходимо ознакомиться с устройством и принципом их работы. В качестве основы такой установки выступает топка, которая имеет два отсека. В первом из них сгорают дрова при недостаточном количестве кислорода, тогда как во втором отсеке догорают выделившиеся газы. Эти отсеки разделены между собой с помощью колосниковой решетки. Если говорить об отличиях пиролизного котла от обычного классического, то в качестве основного из них можно выделить движение воздуха по направлению вниз. Значительное аэродинамическое сопротивление исключает возможность свободной циркуляции воздушных масс. Поэтому обустраивается принудительная тяга, которая обеспечивается методом дутьевого вентилятора (он заменяется в некоторых случаях дымососом).

Главный принцип, который заложен в работе установок данного типа, заключается в разложении древесины под воздействием высоких температур. Впоследствии топливо разделяется на газообразные летучие смеси и уголь. Процесс происходит в камере закладки при высокой температуре, однако воздуха не должно хватать для полноценного горения; летучие смеси, которые попадают во вторую камеру, догорают при температуре, доходящей до 1000 градусов. В конечном итоге угарные газы направляются сквозь конвективную часть в дымоход, отдавая при этом свое тепло. Для того чтобы обеспечить идеальные условия для горения дров, внутренняя поверхность должна быть обложена огнеупорной футеровкой. Облицовываться при этом должны обе камеры.

Что такое печь Индигирка

Это яркий представитель универсальных многофункциональных печей-генераторов, предназначенных для бытового использования. Стандартная по характеристикам модель позволяет генерировать ток напряжением порядка 12 Вольт и с силовым потенциалом в 30 Ватт. При этом совокупная мощность может достигать 60 Ватт

Конечно, на фоне других электрогенераторов эти показатели не впечатляют, но важно учитывать, что параллельно с выработкой тока печь «Индигирка» осуществляет функцию отопления и дает пользователю возможность готовить на предусмотренных конфорках. Как показывает практика эксплуатации таких печей, они могут обслуживать несколько энергосберегающих ламп, заряжать аккумуляторы портативной техники и т. д

Полноценное использование ресурсов печи возможно уже через 15 мин после розжига дровяного наполнения в камере сгорания

д. Полноценное использование ресурсов печи возможно уже через 15 мин после розжига дровяного наполнения в камере сгорания.

Недостатки

  • Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
  • Повышенные требования к качеству и, особенно, к влажности топлива.
  • Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
  • Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
  • Нельзя автоматизировать подачу твердого топлива в топку.
  • Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Недостатки

  • Главным недостатком можно считать высокая стоимость котла твёрдотопливного газогенераторного, но нужно помнить, что эксплуатация и обслуживание дешево, а покупать котел вы будете на долгие годы.
  • Повышенные требования к качеству и, особенно, к влажности топлива.
  • Для удаления сгоревших веществ после пиролиза требуется дымоудаление. Это значит, что применение котлов твердотопливных газогенераторных можно только в домах, где есть возможность для выведения трубы в атмосферу, при этом не доставляя неудобств соседям. Поэтому в многоэтажках он вряд ли применим.
  • Некоторое ограничение в температурном режиме. Чтобы не образовывался конденсат температура воды, приходящая из системы отопления, должна быть около 60 градусов.
  • Нельзя автоматизировать подачу твердого топлива в топку.
  • Высокие требования к герметичности котлов твердотопливных газогенераторных. Из-за утечки горючего газа может произойти взрыв либо пожар.

Изготовление дровяного газогенератора для частного дома

Важный нюанс, который следует учитывать, создавая дровяной газогенератор своими руками – схема оборудования. На ней указываются не только элементы, но и направления движения потоков воздуха и газа. В Интернете можно найти разные варианты генераторов газа, а одним из самых популярных среди отечественных домовладельцев является устройство, собирающееся на основе металлической 200-литровой бочки.

Принципиальная схема одного из дровяных газогенераторов

В верхней части цилиндрического корпуса устраивается бункер для древесины, объем которого принимается равным примерно 60–70 литрам. В качестве фильтрующего элемента генератора обычно используют зигзагообразную трубу. Можно взять для этого и корпус огнетушителя. Фильтр комплектуется краном, позволяющим собирать и выводить наружу конденсат, который появляется при сгорании сырой древесины.

Самодельный дровяной генератор газа

Принцип действия газогенератора на дровах, устройство и чертеж которого используются для создания самодельного устройства, заключается в следующем:

  • заложенные в бункер дрова попадают в топку и сгорают;
  • в процессе горения образуется газ, поступающий через систему грубой очистки в юбку в верхней части;
  • при прохождении через охлаждающий фильтр газ остывает и выводится через специальный патрубок (например, к ДВС или в дополнительную зону горения).

При сгорании влажных дров газ попадает в «юбку» и при контакте с холодным воздухом оставляет небольшое количество воды. Жидкость проходит через сепаратор, изготовленный из трубы со вставленной внутрь ребристой пластиной и сливается наружу. Для увеличения КПД котла, полученное при горении дров и очищенное газообразное топливо используется для дополнительного нагрева, попадая во вторую зону горения. При этом наружу выходит только углекислый газ (CO₂).

В видео ниже представлен вариант газгена для отопления изготовленный из листового металла.

https://youtube.com/watch?v=keToS0ybJAs

Создавая газген своими руками, можно предусмотреть в конструкции бойлер. Вода нагревается обратным горючим газом, дополнительно охлаждающимся во время этого процесса. В среднем, такое оборудование обеспечивает нагрев 5–10 л воды в минуту на 20–30 градусов.

Особенности монтажа и использования

Место для оборудования выбирается с учетом отсутствия у вырабатываемого газа запаха и его опасности для человеческого организма. Поэтому устанавливать самодельные газогенераторы на дровах желательно в отдельных помещениях. Комната должна соответствовать тем же требованиям, что и котельная – иметь хорошую принудительную вентиляцию и объем не меньше 15 кубометров.

Для вывода газа применяется специальная газовая труба, закрепляемая хомутами к патрубку генератора. Под установкой обязательно предусматривается основание из несгораемых материалов. Также стоит отметить, что работы по сборке газогенератора должны выполняться профессионалом – если опыта в проведении таких работ нет, от изготовления самодельного устройства для получения газа или увеличения КПД сгорания дров лучше отказаться.

Собираем газогенератор своими руками

Любой проект начинается с составления чертежа или начертания принципиальной схемы. Представления о внешнем виде газогенератора и принципе его работы у вас уже имеются. Осталось воплотить их в реальные формы.

Чтобы внешний вид нашего будущего газогенератора был эстетическим, надо подбирать заранее «правильные» детали.

Газогенератор из бочки

Бочка на 100 л, стальной бидон с герметичной крышкой на зажимах, фрагмент толстостенной трубы (длина около 300 мм, диаметр 150-160 мм), огнетушитель, стальной лист толщиной 6-10 мм (можно вообще применить диск от какой-нибудь тракторной техники), фрагмент бытового радиатора отопления.

В верхней части трубы прорезаем 5-6 отверстий. Это будет верхняя часть. К одному из них будет привариваться труба подачи воздуха. Через остальные отверстия будет выходить газовая смесь. К нижней части трубы привариваем перфорированное дно. Можно из нержавейки.

Внутренний вид газогенератора

Это будет наша колосниковая часть. На ней будут лежать угли, а пыль – просачиваться сквозь отверстия.

Внутри этого стакана нужно приварить металлический конус для медленной подачи углей. Перпендикулярно верхней части трубы (теперь это у вас уже не труба, а камера сгорания дров и восстановления газов) привариваем лист металла с вырезанным отверстием по внутреннему диаметру трубы. Этот лист буде служить дном для бункера, под который мы приготовили бидон. Днище бидона вы уже вырезали.

Часть газогенератора из бидона

Вся эта конструкция помещается в бочку и приваривается к ней так, чтобы снизу образовалось место для сбора золы, а горловина бидона выступала за верхние пределы бочки. Одно из отверстий в камере сгорания совмещаем с отверстием в стенке бочки и соединяем трубой подачи воздуха. Сверху привариваем лист металла, перекрывающий разницу в диаметрах горловин бидона и бочки. Снизу лист металла будет служить дном газогенератора.

Принципиальная конструкция готова. Остались сущие мелочи.
