Монтаж дымохода из кирпича. Пошаговая инструкция
Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:
- укрепить трубу и защитить ее от попадания осадков;
- усилить тягу;
- отвести от дымохода влагу;
- придать крыше завершенный вид.
Искрогаситель для дымохода
Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:
- Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
- Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
- Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
- Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
- Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.
Металлический колпак для дымохода
- Сделать замеры дымохода и подготовить эскизы деталей.
- Вырезать из металла все составляющие.
- Заготовить кусок готовой сетки или металлические прутки.
- Соединить сваркой и зачистить болгаркой все стыковые места.
- Зафиксировать детали заклепками.
- Установить искрогаситель на дымоход.

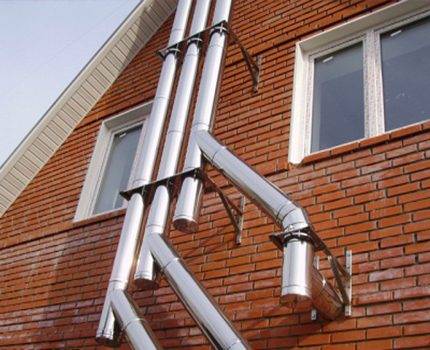

Монтаж сэндвич системы для отвода дыма
Перед установкой конструкции необходимо тщательно ознакомиться с технической документацией, правилами техники безопасности.
Обязательно нужно выполнить все мероприятия по предотвращению возникновения пожара во время эксплуатации дымохода.
Перед покупкой необходимо просчитать все материалы, с учетом особенности планировки дома

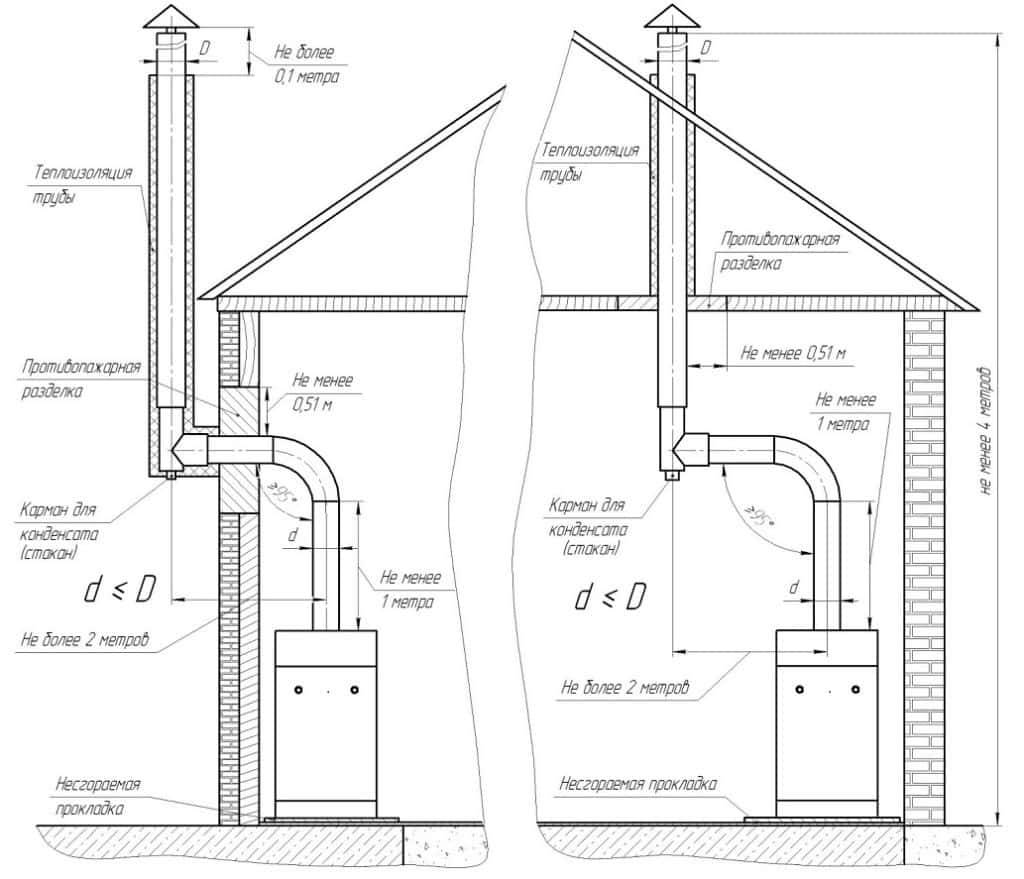

Схема монтажа сэндвич дымохода
Для того чтобы было легче представить как стоит правильно выполнять монтаж приведем схему.
Рисунок — Схема монтажа
Таким образом, если учитывать все требования и правила при расчете места расположения сэндвич дымохода, ее высоты и длины, то монтаж будет выполнен правильно.
Шаг 1 – сборка элементов дымоходной трубы
Установка конструкции всегда начинается снизу вверх. Сэндвич дымоходы запрещено подключать непосредственно к отопительному устройству.
К отопительному прибору никогда не присоединяют элемент сэндвич дымохода — сначала устанавливают одностенную трубу или адаптер
Сначала устанавливают специальный адаптер или одностенную стальную трубу длиной от полуметра.
Если запланировано выводить трубу сразу в стену, то монтируют горизонтальный отвод с небольшим уклоном 2°.
Адаптер предназначен для соединения разных участков дымоходной системы — одностенной и сэндвич трубы
Участок из не утепленной трубы может быть коротким, или длинным, если рассчитывают на большую отдачу тепла. Расположенные вблизи него стены и конструкции обязательно защищают экраном или кожухом.
Устанавливают его «по дыму», то есть, одевают сверху на патрубок отопительного устройства и дополнительно защищают стык жаростойким герметиком.
Сборка «по конденсату» не дает каплям влаги проникнуть внутрь системы утепления, из-за чего существенно снижаются его изоляционные свойства
К отопительному прибору элемент сендвич дымохода может присоединяться через адаптер — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату».
Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.
Места абсолютно всех стыков скрепляют муфтами. Возле каждого стыка устанавливают хомут, предназначенный для крепления системы к стене.
Шаг 2 – прохождение потолочных и стеновых перекрытий
Даже тот факт, что сэндвич дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно сильно нагреваться. Поэтому запрещается размещать их без дополнительной изоляции вблизи возгораемых материалов (дерева, пластика и т. д.).
Места стыков сэндвич труб для дымоходов при их установке и эксплуатации не должны совпадать с проходом в перекрытии или стене.
Свободное пространство между перекрытием и трубой заполняют не возгораемой и не поддерживающей горение базальтовой ватой
Диаметр отверстия в стене или потолочном перекрытии прорезают на 250 мм больше, чем диаметр наружной трубы.
Делают его округлой или прямоугольной формы. В свободное пространство закладывают жаропрочный материал, который скрывают декоративными пластинами.
Узел прохода жаропрочный, он предотвращает деформацию дымохода при смещении конструкции здания — усадке, влажной и температурной деформации
Для прохождения через перекрытие и, особенно, через легко возгораемые материалы используют также специальный узел прохода. Между наружным контуром и внутренней поверхностью узла оставляют воздушный зазор.
При прохождении перекрытия или стены из слабо воспламеняющегося материала, можно использовать вместо узла прохода разгрузочную платформу. Она будет играть роль дополнительной опоры.
Шаг 3 – прохождение системы через кровлю
При выводе дымоходной трубы сквозь кровлю, нарушается ее герметичность. Чтобы укрепить трубу, отгородить ее от воспламеняемых элементов крыши и устранить возможность протечек в кровельном покрытии, используют специальные приспособления: конусные крызы, силиконовые уплотнители.
Эти детали имеют стандартизированные углы наклона, выбирают их, учитывая параметры кровли.
Силиконовый уплотнитель – мастер флеш значительно упрощает работы и помогает создать надежную защиту от протечек
Упрощенный дымоход
Дымоход подобного вида не имеет распушки и выдры. Распушка призвана исполнять роль фиксирующего элемента. Если ее нет, то крепить дымоход нужно иным способом, например, с помощью металлической рамки. Она фиксируется на потолочных балках.
Как и было сказано выше, выдра отвечает за герметизацию. Ее отсутствие приводит к необходимости заделывать имеющиеся щели иным способом. Вопрос, как заделать трубу на крыше довольно актуален. Он волнует многих людей, столкнувшихся с подобной проблемой. Но к счастью, вариантов гидроизоляции мест прилегания покрытия к вертикальным элементам кровли, довольно много. Наиболее распространенными их них являются: использование оцинкованных листов и монтаж фартука. Они оба подойдут для шиферной крыши.
Как рассчитать сечение трубы из кирпича
Работа дымовой трубы из кирпича, заключается в передвижении воздуха из топочной части, к наружному выходу. Дымоход создает тягу, которая появляется от перепада температуры и давления. Размер сечения нужно рассчитать исходя из мощности нагревательного элемента и топочной части. Дымоход должен быть гладким, чтобы ничего не препятствовало движению воздуха и не собиралась копоть. Иногда, для этого в дымоход встраивают гладкую жестяную трубу.
Внутренний диаметр будет зависеть от общей длинны дымохода и мощности котла (печи). На нормальную работу влияет и количество каналов внутри печи. Если труба будет слишком длинной и сечение дымохода слишком большим, то при малой мощности печи (котла) это приведет к её остыванию или снижению тяги. Часто возникает вопрос, какие трубы обеспечивают лучшую тягу? Тяга не зависит от того из какого материала изготовлены трубы — стальные или кирпичные.
Для камина с открытым окном растопки, соотношение сечения дымохода и окна будет 1 к 10 (сечении трубы на площадь окна растопки). Это применимо ко всем формам трубы.
В печке с закрытой системой соотношение сечения будет 1 к 1,5
Схема расчета отверстия:
| Высота в метрах | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| Сечение трубы | Соотношение сечения к площади окна растопки в % | ||||||
| Круг | 11,2 | 10,2 | 10 | 9,5 | 9,1 | 8,7 | 8,9 |
| Квадрат | 12,4 | 11,6 | 11 | 10,5 | 10,1 | 9,7 | 9,4 |
| Прямоугольник | 13,2 | 12,3 | 11,7 | 11,2 | 10,6 | 10,2 | 9,8 |
Для примера: При размере окна топки 600 на 700 мм, общий размер составит 0,42 м. кв. Для квадратного сечения трубы, при высотке дымохода 6 метров, лучшим будет 11,6 процента. Теперь 0,42 умножаем на 0,116, получаем 0,0787 м. кв. Сечение для трубы нужно учитывать исходя из высоты трубы. Семиметровая труба в бане, высотой два метра, будет выглядеть не эстетично.
3 Процесс изготовления
Перед тем как приступить к строительным работам, необходимо разобраться с конструкцией. Самодельная печка состоит из нескольких элементов:
- топочник с дверцей — специальная камера, куда закладывают топливо;
- поддувало — рабочая камера с дверкой, пристраиваемая немного ниже топки и улучшающая качество тяги;
- колосниковая решетка — деталь, расположенная между первыми двумя элементами;
- дымоходная труба — часть конструкции, при помощи которой отводится углекислый газ. Здесь также устанавливают дверцу, чтобы можно было быстро и легко удалить сажу и золу;
- конвекторы — специальные каналы для циркуляции горючих газов. Они могут быть расположены как вертикально, так и горизонтально.
Материалы для дымовых и вентиляционных каналов
Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.
С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.
Кирпич
Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:
- К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
- Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
- Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
- Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.
Сборные одноконтурные оцинкованные и стальные системы
Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.
Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.
Есть несколько ограничений:
- Дымовой канал может включать только 1 колено – при выходе из печи или котла.
- Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
- Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.
Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.
Двухконтурные системы
Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.
Асбестоцементные трубы
Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.
Пескоцементные трубы
Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.
Сборные керамические системы
Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.
Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.
Гофры
Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.
Полимерные трубы
Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.
Керамические трубы
Гофрированная нержавейка
Виды печных труб
Дымовые трубы из кирпича разделяются по своим признакам на:
По материалу на:
- Кирпичные;
- Металлические;
- Асбестоцементные (сэндвичи).
По способу установки:
- Коренные;
- Насадные;
- Стенные.
Дымоходы коренного типа устанавливают рядом с печью, подключая их к дымоходу. К ним можно подводить несколько отопительных приборов, но возведение коренных требует более точных расчетов. При неправильном возведении, продукты сгорания могут попасть в дом.
Дымоход коренного типа
Самые распространённый дымоход из кирпича- насадной. Это классическая печная труба из кирпича. Дымоход устанавливается сверху отопительной печи.
Насадной дымоход
Пристенная устанавливается по наружной стене дома. Она может быть коренной или насадной. Чаще их возводят для экономии средств. Возвести такой дымоход проще, но он требует дополнительных затрат на утепление с изоляцией.
Пристенный дымоход
Раствор для кладки
В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.
Различия растворов в зависимости от участка кладки
Для каждой части дымохода желательно использовать определенную цементную смесь:
- труба под кровлей возводится с цементно-известковым или известковым раствора;
- для части дымохода выше кровли применяется цементно-песчаный состав.
Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.
Изготовление смеси
Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.
После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси.
Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.
Частые ошибки и проблемы при установке
Основные ошибки, допускаемые при самостоятельной кладке дымохода.
- Выбор некачественного кирпича;
- Слишком большая толщина швов;
- Неправильный состав раствора;
- Неправильный расчет высоты печной трубы;
- Несоблюдение равномерности при укладке канала;
- Несоблюдение противопожарных требований, перечисленных выше.
Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.
Обслуживание и чистка
В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.
Существует несколько способов чистки:
Народные методы
Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода;
Химический способ
Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению;
Механическая чистка
Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.
Советы специалистов
Иногда разжечь огонь бывает трудно. Одной из причин является наличие конденсата, ухудшающего движение газов.
Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.
Поэтому трубу дымохода рекомендуется утеплять. В этом случае все продукты горения выходят только в газообразном состоянии.
Как утеплить
Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка. Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.
Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.
Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.
Полезные рекомендации
Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.
Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.
Пример кладки шахты (а – для полуторного ряда, б – для двойного)
- Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
- Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
- Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.
- Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
- Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.
Позаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения
Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.
При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.
В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.
Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.
Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.
10 основных правил по кладке дачной печи
- Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
- Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
- Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
- Фундамент под печь выполняется отдельно от основного.
- На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
- Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
- Каждый ряд начинайте вести с угла.
Фундамент дымохода
Это обязательная часть любой дымовой трубы. Кладку этого элемента можно выложить из полнотелого кирпича или из камня, но железобетон при этом используется чаще всего. Обычно фундамент имеет высоту не меньше 30 см и имеет форму прямоугольного параллелепипеда. Ширина и длина подбираются таким образом, чтобы он выступал с каждой стороны за пределы ствола минимум на 15 см. Но окончательное решение о размерах принимает всегда проектировщик, в зависимости от веса дымовой трубы и несущей способности основания. В его ведении находится также количество необходимой арматуры и определение класса бетона.
Устройство дымохода.
Чаще всего достаточно сетки из стержней ∅12 и бетона В15, расположенных с интервалом 20 см. Важным элементом является соблюдение параметров защитного слоя основной арматуры при выполнении фундамента дымохода:
- 7 см, если фундамент не имеет изоляции;
- 5 см, если предусмотрена влагоизоляция и основание произведено из тощего бетона (класса B7.5).
Преимущества и недостатки
Кирпичные дымоходы обладают следующими достоинствами:
- относительная дешевизна, в сравнении с современными материалами, применяемыми для него (популярными сейчас «сэндвич» панелями);
- большой срок службы, может доходить до 30 лет;
- кирпичная труба как архитектурный элемент идеально сочетается со многими кровельными материалами.
Но из-за того, что кирпич все же относится к строительным «старожилам» у него имеется много недостатков, в сравнении с современными его аналогами:
- значительный вес кирпичной конструкции требует создания надежного основания;
- возведение трубы занимает больше времени, чем при использовании «сэндвича»;
- для дымохода идеальным сечением является круглое, а кирпич по своей форме прямоугольный, из него лучше выполняются квадратные конструкции;
- внутренняя часть трубы даже после нанесения штукатурки остается шероховатой, из-за чего она быстро покрывается сажей, что ухудшает тягу.
