Экран для батареи отопления своими руками: как сделать, фото, видео и прочее

Разновидности аксессуара

В зависимости от того, какой способ установки выбран, различают три типа экранов:

• трехсторонний короб с крышкой (тумба);
• плоская панель;
• навесной экран.

Если нужно полностью скрыть батарею, используют конструкцию в виде закрытого короба с крышкой. Радиатор в нише или под подоконником маскируют щитом в виде плоской панели. Если радиатор выступает из-под подоконника, то используют навесной экран, состоящий из крышки и плоского фасада.

При изготовлении декоративного щита можно выбрать такие материалы или их сочетания:

Щит из металла отлично проводит тепло. Металлическому изделию можно придать весьма изысканный вид с помощью перфорации или сварки по наброскам заказчика. Но чтобы работать с металлом самостоятельно, нужны навыки и оборудование.

Экраны из древесины экологичны, выглядят благородно. При этом дерево – податливый материал, весьма простой в обработке. Но деревянные щиты под воздействием горячего воздуха и влажности склонны к деформации и пересыханию, поэтому подбирать нужно качественную, просушенную древесину, а готовый экран пропитывать специальными средствами.

Пластик подкупает своей доступностью, богатым выбором цветов, легкостью в обработке. Но он недолговечен, от высокой температуры деформируется, выделяет небезопасные для человека вещества. Поэтому пластиковые экраны не следует устанавливать там, где живут люди.

Экраны из закаленного стекла прочные, само стекло толстое, с уже обработанными краями. Декорировать стекло можно практически любым рисунком, дополнить светодиодной подсветкой. Стеклянные экраны относят к категории элитных моделей, стоят они недешево.

МДФ-экраны – наиболее распространенный вариант оформления отопительных приборов. Плиты из мелкодисперсионной фракции по своему качеству мало отличаются от древесины, за ними легко ухаживать, с ними легко работать. Экраны из МДФ отличаются богатством цветовой палитры, разнообразием текстур и стилей.

Как правильно установить экран за радиатором отопления

Итак, теплоотдача радиаторов существенно возрастает, если на стене за ними уложить теплоотражающий экран. Его укладка не вызовет затруднений даже у начинающего домашнего мастера

Приобретая материал для выполнения этой работы, обратите внимание на то, чтобы его отражающая поверхность была не матовой, а полированной. В ходе установки экрана сделайте все возможное, чтобы с обеих сторон теплоизолятора имелся воздушный зазор порядка 2 см, гарантирующий сохранение тепла во внутреннем объеме помещения. Для укладки теплоотражающего экрана можно воспользоваться жидкими гвоздями или обычным обойным клеем

Вырезая теплоизолятор, следует помнить, что его площадь должна превосходить размер батареи приблизительно на 10%. Этим обеспечивается большая эффективность устанавливаемого экрана

Для укладки теплоотражающего экрана можно воспользоваться жидкими гвоздями или обычным обойным клеем. Вырезая теплоизолятор, следует помнить, что его площадь должна превосходить размер батареи приблизительно на 10%. Этим обеспечивается большая эффективность устанавливаемого экрана.

Когда все готово, можно приступать непосредственно к установке изделия, выполняя работы в следующей последовательности:

• снять радиатор и скобы его подвески, предварительно отметив места их крепления;
• осмотреть оголившуюся стену, при необходимости прошпаклевать или оштукатурить ее, чтобы устранить обнаруженные там дефекты и выровнять поверхность;
• наклеить экран;
• установить скобы, подвесить и подключить радиатор.

После выполнения описанных операций теплоотдача радиаторов в вашей квартире существенно возрастет. В этом вы сможете убедиться, когда придет очередная зима и когда будет вновь включено отопление.

Р. S.

Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

READ Как установить манометр на насосную станцию

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

Пластик

Это недорогой материал, имеющий низкую теплопроводность. Он неравномерно нагревается и имеет небольшую прочность. Работать с пластиком довольно сложно. Пластик должен быть толстым, так как тонкий материал обладает низкой прочностью.

При нагревании может выделять токсичные вещества. Изделия из подобного сырья имеют небольшой вес, устойчивы к влаге, не подвержены к коррозии и сильно не нагреваются.

При выборе материала для декоративного изделия следует помнить не только о привлекательном внешнем виде, но и о микроклимате в помещении. Поэтому надо подбирать заслонку с минимальной поверхностью и оставлять небольшое пространство от пола для движения воздуха.

Обшивка каркаса короба гипсокартоном

Готовый каркас короба обшиваем гипсокартоном. Режется гипсокартон следующим образом. Разметьте лист гипсокартона. Строительным ножом прорежьте лист по сделанной разметке с одной стороны. Переломите лист и прорежьте его со второй стороны.

К каркасу лист крепится саморезами гипсокартон–металл длиной 19 мм (тип TN). Шаг крепления 200 мм. От края листа до самореза должно быть не менее 5 мм. Шляпки саморезов утапливаются в лист на 2 мм. Стыковать листы гипсокартона нужно только на середине стоечных профилей. У листов гипсокартона есть фасадная и тыльная стороны. На тыльной стороне листа нанесена его маркировка.

На стыках листов нужно срезать 5 мм фаску для лучшего шпаклевания. Углы короба защищаем перфорированным уголком для гипсокартонных конструкций.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

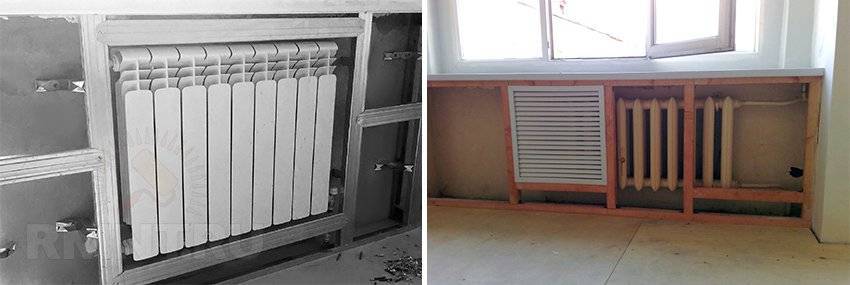

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

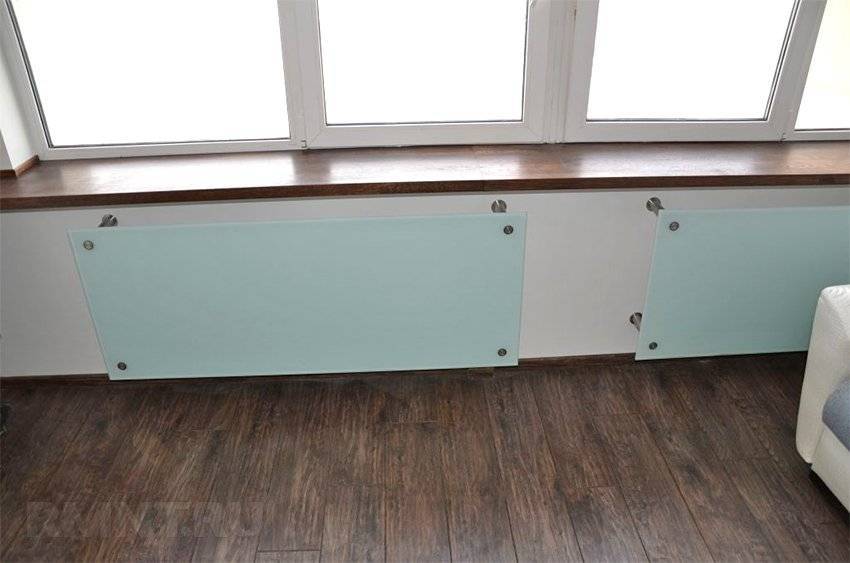

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

рмнт.ру

Пошаговая инструкция изготовления экрана на батарею отопления

Перед тем как выполнять проект, прежде всего, определяются с внешним видом желаемой модели. В случае, когда радиатор располагается в нише, выбирают декоративную решетку по ее размеру. Наиболее часто приборы отопления установлены под окнами, поэтому рекомендуется применять навесные конструкции.

Выбор материала для экранной конструкции

Для того чтобы качественно выполнить экран на батарею отопления своими руками подбирают стройматериалы либо их сочетания:

1. Металлический щит превосходно выполняет теплопередачу. Ему можно придать довольно роскошный вид с применением перфорации либо нанесением узоров электросваркой.
2. Древесные защитные экраны не только солидно выглядят, но и экологически безопасные. Также древесина — податливый тип материала, довольно простой в отделке. Нужно учитывать, что такие конструкции под влиянием перегретого окружающего воздуха и влажности, расположены к деформации и усушке. Для того чтобы избежать этих негативных моментов, выбирать необходимо высококачественное, высушенное дерево, а готовый декоративный экран обрабатывать специальными пропитками.
3. Пластик предпочтителен для многих пользователей из-за своей ценовой доступности и богатого разнообразия расцветок, а также простотой обработки. Однако он недолговечен, от большой температуры окружающего воздуха он коробится и способен выделять опасные для человеческого организма ингредиенты. По этой причине ПВХ-экраны не рекомендуется размещать в помещениях с постоянным пребыванием людей, например, в спальных комнатах.
4. Защита из упрочненного стекла имеет хорошие характеристики. Такое стекло с обработанными  утолщенными краями довольно  безопасное. Оформлять его, возможно, практически любой картинкой, дополнив диодной подсветкой. Такие экраны относятся к разряду элитных модификаций, поэтому их изготовление обходится дорого.
5. МДФ-экраны — преимущественно общераспространенный метод защиты радиаторов отопления. Плиты из мелкодисперсной фракции по качественным характеристикам практически не отличаются от древа, за ними просто ухаживать и легко устанавливать. Они характеризуются изобилием цветовой гаммы, многообразием текстур и стилей.

Схема выполнения разметки

Производится работа по устройству экрана в следующей очередности:

1. Снимают геометрические характеристики радиаторов отопления. К полученной ширине прибавляют не менее 90 мм, а к высоте – 50мм.
2. Обозначают полученные размеры на приготовленном листе и вырезают по отмеченным линиям узлы и детали, таким образом, получается наружная сторона изделия.
3. Для углубления к верху коробки прибавляют 400 мм для обеспечения свободного пространства на радиатором. Вырезают ее аналогичным способом.
4. В лицевой панели выполняются расчетное число отверстий, заранее разграфив их на листе.
5. Орнаменты можно выбрать любой формы, они будут зависеть от задумки и профессионализма мастера.

Как произвести сборку экрана

Соединяют все заготовленные узлы с помощью уголкового металлопрофиля. Размещая его в середине конструкции и применяя для соединения шурупы. Когда применяются необлицованные стройматериалы боковые плоскости короба можно закрыть обоями под цвет внешней панели. Обычные деревянные элементы желательно покрыть морилкой. Мастера не рекомендуют применять при этом лакокрасочные изделия. Для стойкости к низу экрана закрепляются подставки.

К стене защитный экран приборов отопления, закрепляется по-разному. Это сможет быть, крепкий каркас. Многие мастера выбирают способ крепления — анкерные цанги. Этот метод наиболее трудоемкий и дорогостоящий, поскольку требуется приобретать вспомогательные дорогие запчасти.

Существует метод монтажа щитов на ножках. Они закрепляются к низу изделия с помощью специализированных уголков. В случае, если применять регулируемые ножки, высоту сделанного сооружения в будущем будет просто изменять.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Плюсы и минусы

Экраны на батареи отопления, как свидетельствуют дизайнерские разработки на фото, создают домашний уют и могут стать важным элементом стиля. При этом, декоративные коробки и щиты выполняют и защитную функцию, предохраняя радиаторы от накопления пыли и механических повреждений.

Установка экрана на чугунные батареи с высокой температурой нагрева – важная мера предохранения от ожогов. Закрытые ниши под окнами, также снижают риск получения травм, особенно в случаях, когда дома есть дети.

Выбор материалов и конструкций зависит не только от эстетического вкуса, но и запросов на облегчение поддержания чистоты и энергосбережения.

Так, респектабельные панели из натурального дерева неминуемо приведут к потере тепла, сложный резной декор – затруднит уборку. Открытый верх и низ помогут уменьшить потери тепла, но значительно затруднят уборку.

Перфорация – еще одно обязательное условие при изготовлении декоративных экранов для батарей. Вне зависимости от используемого материала, основная панель должна иметь сквозные ячейки пропускающие воздух. Дизайнерские решения могут быть разными: решетки, плетенка, жалюзи или вырезные узоры.

Маскирующие коробчатые и панельные конструкции не герметичны, и поэтому важно чтобы они легко снимались, обеспечивая доступ к батареям для содержания чистоты и аварийных случаев

Можно предусмотреть также наличие крышек, также и боковых и нижних панелей, которые можно открыть или снять в период отопления для того, чтобы увеличить циркуляцию воздуха.

Для снижения теплопотерь внутреннюю поверхность экранов и примыкающую к батарее стену можно покрыть специальным рулонным материалом — теплоотражающим полипропиленом или пленкой с алюминиевым напылением.

Как он греет

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

№7. МДФ, ДСП и пластиковые экраны

МДФ-панели по многим свойствам не уступают дереву, а по некоторым даже превосходят его, стоят при этом на 60-70% дешевле и не так подвержены перепадам влажности и температуры. Внешне такие панели могут быть окрашены, шпонированы или ламинированы, поэтому разнообразие внешнего вида огромное. Подбирать лучше такой экран, чтоб он перекликался с другими элементами комнаты.

ДСП-экраны не особо распространены ввиду своих не самых выдающихся эксплуатационных качеств. Внешне они неплохие, но для использования в условиях жилой квартиры необходимо выбирать ДСП с уровнем эмиссии формальдегида E0 или Е1.

Пластиковые экраны поражают разнообразием и низкой ценой. Главное, убедиться в безопасности материала, изучив сопроводительную документацию. Для экранов должен использоваться пластик, спокойно переносящий нагрев до 60-80 0 С. Такие изделия отлично подходят для ванных комнат, так как гигиеничны и не требовательны в уходе.

Каким должен быть экран для батареи?

Радиатор отопления отапливает помещение, излучая тепловую энергию и осуществляя тепловой обмен с воздухом. Экран для радиатора не должен препятствовать нормальному обогреву помещения. Это основной параметр, по которому рекомендуется выбирать заслонку для батареи.

Ориентируясь на этот параметр, можно выделить перечень правил, которые рекомендуется взять во внимание, при изготовлении экрана для батареи своими руками:

• Нижняя поверхность экрана должна иметь вентиляционный зазор, который необходим для свободного доступа воздуха. Ширина такого пространства должна быть не меньше, чем 7 см;
• Верхняя поверхность заслонки также должна иметь вентиляционный зазор, который нужен для свободного выхода нагретого воздуха. Ширина такого зазора должна быть не меньше, чем 10 см;
• дистанция от крайней части заслонки до передней поверхности отопительного прибора должна быть не меньше, чем 5 см;
• перфорация должна занимать минимум половину от общей площади передней поверхности;
• всю внутреннюю поверхность заслонки необходимо покрасить в чёрный цвет;
• рекомендуется выполнять переднюю панель экрана съёмной, чтобы была возможность быстрого доступа к отопительному прибору;
• если отопительный прибор оснащён терморегулирующими устройствами, то тогда они должны находиться за пределами экрана.

Экран должен быть перфорированным и легкоразборным

Соблюдение вышеперечисленных правил позволит сделать экран для батареи максимально эффективным и исключить возможные проблемы во время его эксплуатации.

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте: по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
• 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареи

  Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.





















• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками

Особенности экранов

Экраны для радиаторов отопления, как принято думать, выполняют в основном декоративную функцию и маскируют не симпатичный вид радиаторов.

Однако есть от них и другая польза — защитная функция. Во-первых, речь о защите самого радиатора от механических повреждений и накопления пыли. А, во-вторых, защита домочадцев от ожогов, которые могут появиться от прикосновений к раскаленным радиаторам.

Что касается выбора экрана, то он зависит от многих факторов и это не только вариант исполнения внешнего и материал изготовления

Важно учитывать удобство каждой модели и энергетические качества

Если выбор падет на деревянные экраны, то помните о том, что тепла в помещении будет меньше. Кроме того, затруднена будет уборка в месте установки экрана радиатора.

Внешний вид экрана может быть абсолютно разнообразен, но одно правило должно соблюдаться всегда. Любой экран должен содержать перфорацию в том виде, который предусмотрен узором, но главное, чтобы она была.

Если выбор пал на корпусные короба для маскировки радиатора, то они должны сниматься полностью или открываться.

Такое условие обязательно для поддержания чистоты радиатора, лучшего отопления в холодное время и для доступа при аварийных ситуациях.
