Защитный экран на батарею отопления: мастер-класс по изготовлению

Выбор материала для экрана на батарею

Качественная древесина – самый благородный материал для декора, из него можно изготовить как изящные резные кружева, так и строгие коробки в классическом стиле. Но при выборе деревянного экрана для батареи придется смириться с потерей тепла и позаботиться о специальном теплостойком покрытии, исключающем деформацию.

Стандартные металлические коробки с решетками в качестве экранов – позволят провести отопительный сезон практически без потерь. Они поглощают лишь 3% тепла. Элитарный вариант – кованые экраны из нержавеющей стали.

Недорогие пластиковые экраны эконом класса, легко монтируются и подбираются под стиль, но к сожалению, очень быстро теряют свой внешний лоск.

МДФ – еще один распространенный материал для декоративной маскировки батарей, он легко чистится, и есть богатый выбор цвета и фактуры.

Экраны из стекла находятся на гребне моды, обратить внимание на них стоит и в силу их гигиеничности и долговечности, при условии предохранения от механических повреждений. Особая изысканность цельных щитов из закаленного или витражного стекла – не оспаривается

Современные технологии позволяют получить любые цветовые решения, с дополнительными возможностями нанесения рисунков и узоров при помощи пескоструйной или цифровой печати.

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей

3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба

5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Особенности и требования

Декоративные работы в отношении радиаторов отопления имеют свои особенности. Не так просто скрыть данные приборы, не нарушая при этом их функциональности, так как предполагается, что тепла от таких батарей будет поступать меньше. Кроме того, затрудняется доступ к самим отопительным элементам

Поэтому при декоре очень важно понять, как именно с этим справиться наименьшими потерями

Удобство выражается еще и в том, что при необходимости элемент можно максимально быстро снять, что помогает экономить время при возникновении нештатных ситуаций, а также сохраняет целостность самого короба. При наличии основательных креплений быстро и без ущерба демонтировать конструкцию не представляется возможным.

А также важным пунктом является теплоотдача. На обогрев влияет инфракрасное излучение, нагревающее предметы, и конвекция, которая греет сам воздух. Если на коробе не имеется зазоров, это станет препятствием для данных действий. Лучше, если экран не будет закрывать радиатор сверху и снизу, так как для равномерного прогревания холодный воздух должен поступать снизу отопительного элемента, проходить через него и выходить сверху уже нагретым. Если такой возможности нет, прогрев помещения будет происходить хуже, и температура в комнате, соответственно, будет ниже.

Исходя из вышеперечисленного, наиболее удачным решением является резной либо перфорированный короб из дерева. Сплошная поверхность должна максимально отсутствовать, а отверстия в данном случае обеспечат циркуляцию воздуха. Кроме того, дерево считается экологически чистым материалом и подходит для различных видов дизайна. И также важным является тот факт, что под воздействием высоких температур отсутствует выделение вредных веществ.

Декоративный экран для батарей украсит квартиру

Вы наверняка согласитесь, что старые чугунные радиаторы отопления, да и новые батареи выглядят не эстетично. Конечно, можно заменить старые радиаторы новыми или покрасить их, но все равно торчащие батареи из стен будут портить вид квартиры. Лучший способ закрыть батарею отопления декоративным экраном.

Экраны для батарей выпускаются разных разновидностей (серии). Например, серии ротанг, классик, антик, элита, тепло уюта, фотоэкран, перфолюкс, юниор и др. Так же и их цвет может быть разнообразным: металлик, ольха, орех, сити, рондо и прочее. Кроме того батареи могут быть закрыты жалюзийными дверцами которые складываются.

А вот стоимость экрана для батареи сегодня не высока. Их цена может быть от 700 рублей и выше. Поэтому закрыть батарею экраном может позволить себе каждый человек. Как выбрать экран? Очень просто здесь все предпочтения на ваш индивидуальный неповторимый вкус. Главное при выборе отдавайте предпочтение качественному товару.

Главное преимущество экранов заключается в том, что они служат прекрасным декоративным элементом. Другие преимущества заключаются в том, что экраны долговечны, их легко установить своими руками, они безопасны. К тому же они защищают батарею от скопления на ней пыли и за ними легко ухаживать. Стоит отметить, что при нагревании экранов они не деформируются и из них не выделяется вредных веществ, а это значит, что они экологически безопасны для людей.

Для изготовления декоративных экранов отопления используются разные материалы: мдф, пластик, дерево, металл, и даже стекло. Дешевые модели могут быть покрыты ламинатом. Декоративные экраны сделаны таким образом, чтобы не препятствовать теплообмену внутри помещения.

На фото экран в виде жалюзи.

Когда батарея отопления расположена в глубокой нише, то необходима только фасадная часть закрывающей решетки. Такие экраны состоят из панели и рамки. Рамка обрамляет экран по периметру. Рама декоративной панели может быть с острыми кромками, либо сделаны фигурные фаски с краев.

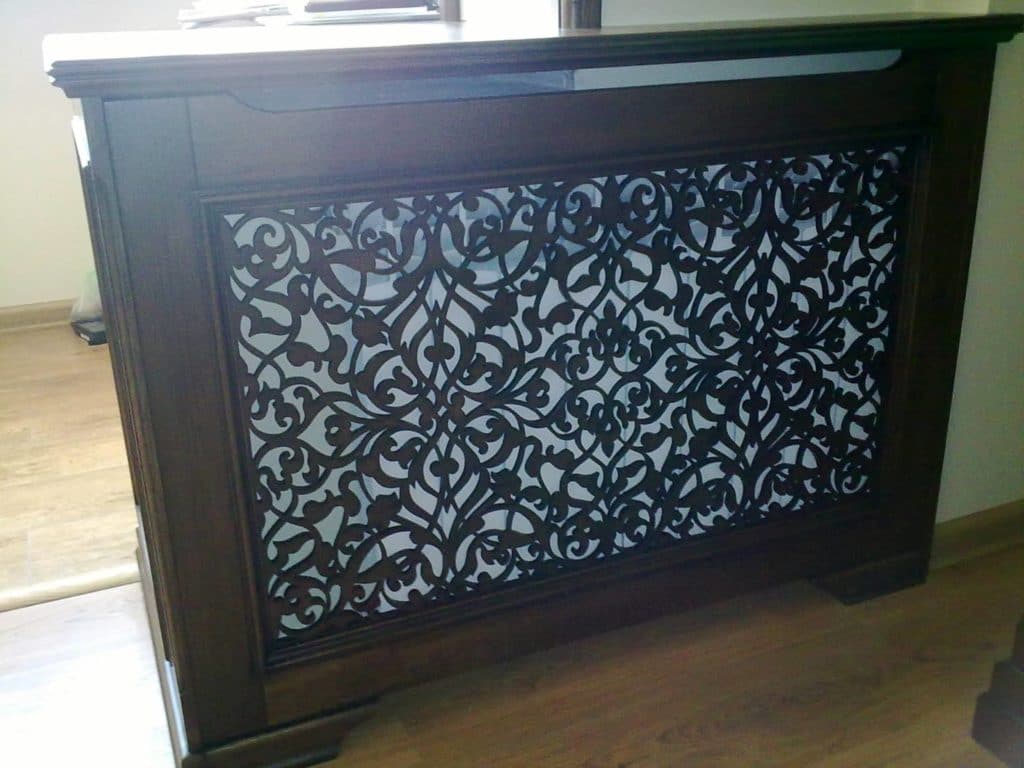

Фото защитная панель для радиатора с узорами.

Если радиатор отопления не углублен в нишу, то в этом случае можно купить экран для батареи с коробом. Любая декор-панель легко снимается при необходимости доступа к батареям отопления для их ремонта или регулировки тепла.

Радиаторы отопления встроенные в пол (конвекторы), поставляются с готовым экраном в виде решетки. Она устанавливается на одном уровне с полом, чтобы обеспечить возможность ходить ногами по металлической части.

Декоративные экраны для батарей можно изготовить и самостоятельно своими руками. Для этого используют металлические или деревянные панели, например, из ротангового дерева. Естественно, в арсенале должен быть необходимый инструмент и средства декорирования. Декорировать экран своими руками можно, например, при помощи декоративной самоклеющейся пленки. Все необходимые материалы можно купить в любом магазине по продаже строительных материалов и сделать обрешетку своими силами.

Фото экран тепло уюта.

Деревянные и металлические декоративные экраны для батарей по желанию красятся в необходимый цвет краской. Лучше использовать цвета подходящие под общий дизайн комнаты

Чтобы акцентировать внимание на декоративном экране, его рамку можно покрыть серебряной или золотой патиной

Установить (монтировать) экран довольно легко. На самом экране заводского выпуска имеются крепления под саморезы. Нужно вымерить расстояния между креплениями и перенести их на стену. В эти точки закрутить саморезы и подвесить на них экран.

Сегодня большим интересом пользуется фотопечать. Даже радиаторы отопления могут быть украшены красивыми рисунками благодаря этой технологии нанесения рисунка.

Покупая защитный экран на батарею вы делаете правильный выбор. Особенно, если хотите чтобы ремонт вашей квартиры был выполнен под евростандарты. Экран придаст законченный вид ремонту.

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

Металлический экран батареи отопления.

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

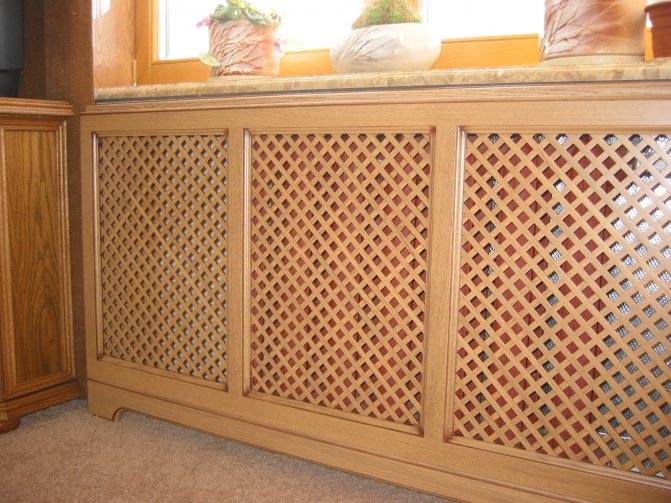

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Экраны из МДФ

Функции. Плюсы и минусы отдельных видов

Кроме основной своей функции (маскировочной), экраны для радиаторов отопления выполняют и другие задачи. Рассмотрим эти задачи более подробно:

  • такая конструкция препятствует накапливанию пылевого слоя в секциях отопительного прибора;
  • экраны для радиаторов отопления выполняют и защитную функцию, предохраняя детей от возможных травм и ожогов;
  • заслонка может служить полкой или целым шкафчиком, в котором можно хранить различную кухонную утварь;
  • такую конструкцию можно оснастить крючками и сушить одежду в зимний период.

Если вы решили выполнить экран для батареи отопления своими руками, то специалисты рекомендуют использовать дерево в качестве материала изготовления. Дерево — наиболее удобный и простой в обработке материал. Деревянные экраны являются экологически чистыми и не выделяют вредных веществ, которые могут нанести вред человеческому здоровью.

Экран можно выполнить таким образом, чтобы он служил полкой

Самостоятельно можно изготовить заслонку из металла. Однако выполнить металлический экран для батареи своими руками сложнее. Изготавливаются конструкции из металла в виде заслонки или декоративного кружева. Отличаются долговечностью и высокой прочностью.

ДСП, ДВП относятся к материалам, которые являются хоть и недолговечными, но очень простыми в обработке. Детали для экранной конструкции можно вырезать из этих материалов даже на глаз, однако, лучше по заранее подготовленному трафарету.

Пластиковые экраны не являются настолько популярными, как деревянные. Это связано с тем, что они под воздействием высоких температур выделяют вредные для человеческого здоровья вещества.

Конструкции из стекла считаются самыми сложными, с точки зрения исполнения своими руками, поэтому их покупают уже готовыми. Такая заслонка может быть оформлена как угодно и является стильным решением, которое может вписаться в любой интерьер.

Немного о теплотехнике и решетках на батареи

Даже если решетки на радиаторы нужны вам для декорирования, не стоит забывать о том, что батареи должны обогревать помещение. Любой экран снижает теплоотдачу, даже самый ажурный и тонкий. Другой вопрос, что один понизит количество передаваемого тепла на 10-15%, а другой — на все 60% или даже больше. Вряд ли вам захочется сидеть в красивом, но холодном помещении, так что при выборе декоративной решетки надо учитывать и то, как буде распространяться тепло.

Распространение тепла

Принцип переноса тепла от радиатора отопления без решетки изображен на рисунке. Основная идея в том, что воздух должен поступать снизу, проходить вдоль батареи, нагреваться, уходить вверх. Так и работает наше отопление. При выборе решетки или экрана, надо помнить об этом. Для нормальной циркуляции воздуха необходимо чтобы внизу был зазор, а в верху — не было крышки. В крайнем случае крышка должна иметь большую площадь перфорации.

Неплохой вариант — большие отверстия позволяют свободно двигаться воздуху

Но если посмотреть на многие из декоративных решеток, можно сразу сказать, что в помещении будет холодно. Особенно этим страдают решетки на радиаторы отопления в виде короба, которые имеют стенки со всех сторон. Если они очень ажурные, как на фото вверху, беды особой нет, но если сделаны из массива дерева (как на фото внизу), почти без перфорации или с минимальными отверстиями, будьте готовы к неэффективности отопления.

Сверху батарея закрыта солидным слоем древесины без отверстий

Дерево, конечно эстетичный материал, но обладает высокой теплоемкостью. Пока древесина не нагреется, в помещении будет холодно. А так как массив находится над радиатором и нет никаких отверстий для циркуляции, радиатор под такой решеткой будет горячим, но в помещении будет холодно.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

  1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
  2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
  3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Деревянные каркасы

Деревянный экран на батарею

Если вы задумались о том, как спрятать батарею отопления, то рекомендуем обратить внимание на этот вариант. Дерево отлично смотрится в большинстве интерьеров, поэтому его очень удобно использовать для маскировки батареи

Особенно хорошо изделие будет смотреться в комнате, обставленной деревянной мебелью.

Такие конструкции отличаются многофункциональностью, поскольку их можно использовать, как дополнительное место для размещения различных предметов интерьера или сувениров, как столик или скамья. Наличие опциональных функций напрямую зависит от габаритов изделия, в частности, от верхней поверхности. Конструкции хороши своей простотой, а значит вы сможете изготовить их самостоятельно.

Для изготовления такого экрана необходимо выполнить ряд действий:

  • первым делом нужно скрупулезно снять мерки;
  • затем следует распилить деревянный брус на фрагменты необходимой длины;
  • после этого нужно собрать прочную и надежную конструкцию;
  • после этого следует оплести основу рейками или лентой;
  • а в конце нанести слой лака.

Металлические экраны

Металлические решетки производят из стального или алюминиевого листа с разнообразной перфорацией, которая может быть в виде ажурных орнаментов и узоров или обычной сетки. Стандартный экран из металла, как правило, стоит недорого, но конструкции с оригинальной перфорацией из нержавеющей стали могут достигать значительных сумм. У металлических решеток отличная теплоотдача, они просты в уходе и монтируются без лишних хлопот. Более того, такие экраны не подвержены деформации от продолжительного воздействия высоких температур и не меняют цвет.

Металлические решетки отлично смотрятся на фоне минимализма, хай-тека, стилей индастриал, растик, то есть интерьеров, где присутствует стальные акценты.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Навесной экран

Навесной экран на батарею

Самым распространенным способом маскировки отопительных батарей является установка навесного экрана или решетки. Данные изделия производятся из различных материалов. Среди преимуществ навесных конструкций:

  • легкий и быстрый монтаж – изделие навешивают на батарею;
  • конструкция не препятствует движению теплого воздуха;
  • безопасность – навесные экраны не имеют в своей конструкции острых элементов.

Важно знать! Существует два вида навесных экранов – с двухсторонней подводкой труб и односторонней. Если стоимость конструкции в магазине превышает ваш бюджет, то ее можно изготовить своими руками.

Встраиваемые экраны

Встраиваемые панели для радиаторов отопления изготавливают из перфорированного стального листа. Декоративные экраны для радиаторов отопления используют для установки в проемах или нишах

При их монтаже очень важно в точности следовать инструкции, поэтому эту задачу лучше доверить специалистам. Установка производится с помощью силиконовых герметиков и саморезов (прочитайте: «Решетки для радиаторов отопления своими руками: монтируем вместе»)

Металлические решетки для радиаторов отопления могут иметь выпуклую форму. Это позволяет маскировать отопительные приборы, частично выступающие из ниши. Экран решетки на батарею отопления выпуклой формы может быть врезным или накладным, при выборе необходимо ориентироваться на интерьер.

Как своими руками сделать экран для радиатора, подробная видео инструкция:

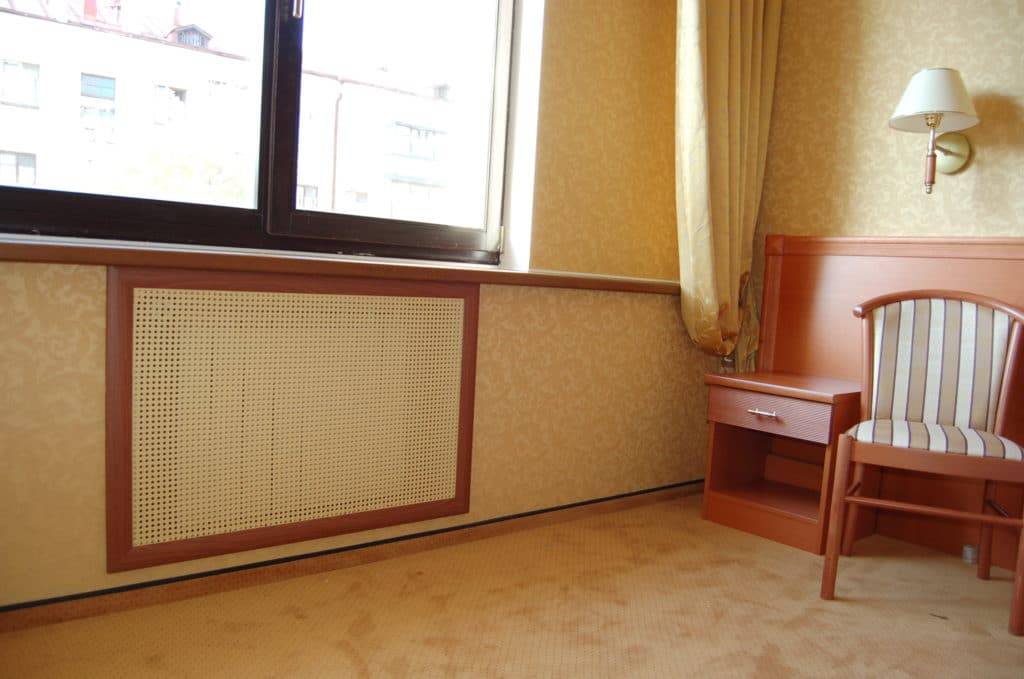

Экран из ротанга

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями. По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга

А обрамление лучше всего сделать из деревянных планок

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Выбор материала

Экран из гипсокартона

Для изготовления экрана можно использовать самые различные материалы:

  • металл;
  • древесину;
  • гипсокартон;
  • стекло.

Выбор зависит от личных предпочтений, интерьера помещения, в котором планируется его установка, навыков (работа с некоторыми материалами потребует определенных умений) и – главное – от способа установки.

Вариантов крепления существует несколько:

  • короб (обычно для его создания используют гипсокартон);
  • плоский экран (делают из тонкого листа металла, деревянных реек, стекла, МДФ);
  • навесная крышка (для нее используют древесину или металл).

Каждый из вариантов обладает достоинствами и недостатками, поэтому стоит внимательно изучить их, чтобы выбрать оптимальный. При должном умении можно комбинировать различные материалы и создавать уникальные изделия.

Металл

Среди неоспоримых его преимуществ – отличная теплопроводность. Поэтому его установка не снизит теплоотдачу радиатора. Из металла создают элегантные изделия разнообразной конструкции: сплошные экраны, мелкоячеистые или ажурные решетки. Для их изготовления могут быть использованы 2 метода: штамповка или сварка.

Существенный недостаток этого материала – необходимость уметь правильно работать с ним. Не обладающий должными навыками и оборудованием человек не сможет сделать этого.

Древесина

Декоративный короб из дерева

Дерево – наиболее популярный для создания экрана материал: натуральный, эстетичный и вписывающийся практически в любой интерьер. Работать с ним легко, и можно создавать практически любые конструкции: панели-решетки из реек, экраны-жалюзи, ажурные короба из ДСП и другое. С помощью тонировки или окрашивания легко вписать готовое изделие из дерева в интерьер помещения и продлить срок эксплуатации панели.

Среди недостатков деревянных экранов – склонность к деформации и пересыханию. Именно поэтому рекомендуется использовать для изготовления декоративной панели на батарею прочные породы древесины: дуб или бук. Более бюджетный и простой вариант – создание своими руками экрана на батарею отопления из реечного полотна. Помимо легкости изготовления, он имеет еще одно весомое преимущество – не препятствует проникновению тепла в помещение.

ГКЛ

Гипсокартон используют для возведения короба, в который зашита батарея. Доступная цена, простота монтажа, легкий вес готовой конструкции, функциональность (в коробе можно организовать места для хранения, например) – все это делает подобный материал одним наиболее подходящих.

Стекло

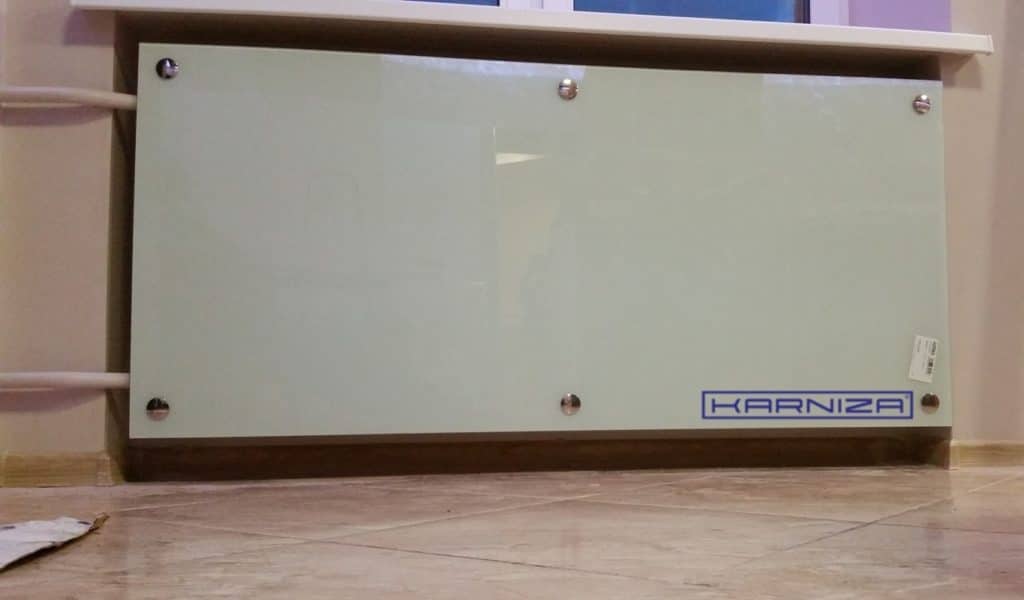

Защитный экран из стекла

Стеклянный экран – идеальное решение для помещений, оформленных в современных стилях: поп-арт, хай-тек, фьюжн, минимализм.

Для изготовления декоративных панелей используют закаленное стекло – толстое и ударопрочное, с тщательно обработанными краями. Оно может быть декорировано пескоструйным рисунком, узором, выполненным с помощью пасты для химического травления стекла, пленкой с широкоформатной печатью. Также конструкцию иногда дополняют светодиодной подсветкой.

Монтаж такого изделия может быть осуществлен 2 способами: точечным креплением в 4-х местах либо с помощью холоднокатаной трубы, которая будет фиксировать полотно с двух сторон в четырех точках.

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

Плоский экран для батареи отопления

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Покупные экраны: установка

Крепление для декоративного короба производится так: с помощью строительного уровня размечается верхняя горизонтальная линия для монтажа крепежей, затем по этой линии размечается нижняя линия. После этого измеряется расстояние между левыми и правыми отверстиями и места установки крепежных элементов. Теперь можно сверлить отверстия и закручивать в них винты.

Если панель устанавливается нижней частью на пол, для этого предусматриваются регулируемые ножки, которые идут в комплекте. Верхняя же часть прикрепляется небольшими крюками, которые расположены по бокам.

Навесные экраны просто навешиваются на винты или анкеры, которые держат сам радиатор. Этот вид экрана считается наиболее простым при установке и для обслуживания. Их можно быстро снять, отнести в ванную и промыть, а затем так же легко повесить обратно.

Разметка

Перед тем как приступать, необходимо определиться с размерами и составить схему. Для этого:

  1. Производят замеры радиаторов. К полученному значению высоты добавляют 5 см, ширины – 10. Таким образом вычисляют оптимальные параметры лицевой панели.
  2. Чертят схему, переносят на стальную сетку. Вырезают деталь, используя ножовку по металлу. Получившийся элемент – основа лицевой панели, которую впоследствии заключают в деревянную рамку.
  3. Измерив глубину батареи и прибавив к результату 2,5 см, определяют требуемую ширину боковых элементов. Высота этих деталей равна высоте лицевой панели.
  4. Переносят выкройку на сетку, вырезают 2 детали.
  5. Приступают к изготовлению крышки. Длина ее должна быть равна ширине лицевой панели, а ширина – быть на 1-2 см больше ширины боковых стенок.

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

Деревянный экран для батареи своими руками
