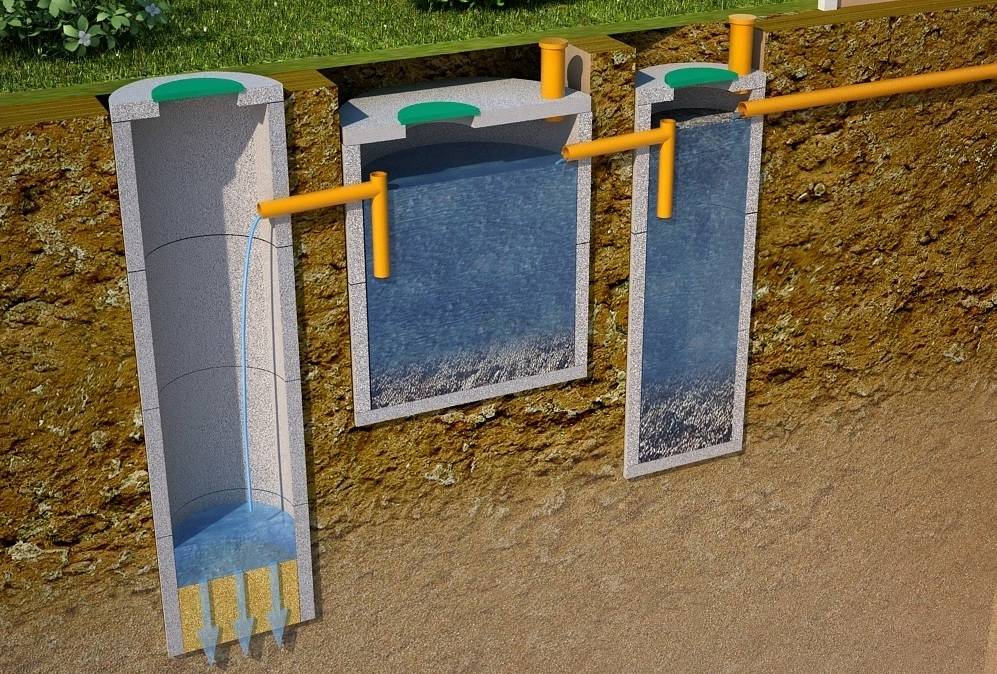

Конструкция для канализации из железобетонных колец
Кессон для канализации – это водонепроницаемая камера цилиндрической, округлой или квадратной формы, которая имеет следующие размеры: диаметр – около 100 см, высота – около 200 см.
Для канализации можно выбрать пластиковую, стальную камеру или из ЖБИ колец.
Кессон для колодца из железобетонных колец не может быть установлен без бетонных подушек. Они необходимы в качестве прочного основания.
Устанавливая кессон для скважины, обязательно нужно продумать установку железобетонных подушек
Вся работа состоит из нескольких этапов:
- Первым делом выкапывают котлован;
- После этого делают бетонные подушки, которые нужны в качестве днища;
- На подушку поочередно опускают кольца;
- Все имеющиеся стыки необходимо обработать гидроизолирующим веществом;
- Далее обсадная труба выравнивается с дном;
- Все имеющиеся зазоры заполняются цементом;
- Завершающим этапом будет внешняя обсыпка и установка люка.
Железобетонная конструкция с каждым разом становится все менее популярной. Связанно это с некоторыми ее недостатками. При строительстве сооружения из тяжелых колец возможна деформация насоса и труб. Для него необходима улучшенная гидроизоляция. Он обладает низкой теплоизоляцией, из-за чего возможно замерзание труб и насоса. К тому же монтажные работы достаточно дорогие.
Какими могут быть габариты
Определившись с формой и материалом кессона, следует также подумать о том, какие он будет иметь размеры. Ориентироваться при выборе габаритов такой емкости лучше всего на существующие промышленные стандарты и нормативы.
Металлические кессоны, к примеру, обычно имеют такие размеры:
- 2000:1200:1200 мм при толщине стали в 3-10 мм;
- диаметр в 1000 мм при высоте 2 м и толщине стенок в 3-8 мм;
- 4000:1500:2400 мм при толщине стенок в 3-10 мм.
Диаметр рабочей камеры пластиковых емкостей чаще всего равен 955 или 1270 мм. Бетонные кессоны обычно заглубляют в грунт на 2 метра и делают размером 1000:1000 мм.
Подготовка к строительству и монтажу кессона
Независимо от того, какому кессону отдано предпочтение – промышленному или самодельному, работу начинают с подготовки котлована. Вокруг скважины роют яму так, чтобы труба была смещена от центра, – это упростит обустройство скважины и сделает удобнее дальнейшее обслуживание.
Подготовка котлована для обустройства кессона
В случае установки фабричной емкости из пластика или металла глубину котлована делают меньше высоты кессона – его верхушка должна выступать над уровнем почвы на 15 см. Для бетонных и кирпичных колодцев ямы углубляют, рассчитывая положение крыши на уровне земли. От кессона к дому роют траншею для прокладки водопроводной трубы и электрокабеля.
Сооружение и обустройство конструкции из бетона
Смастерить защиту-кессон на своем загородном участке можно как из металла, так и из бетона. Как сделать кессон для скважины своими руками, знает не каждый, но данный материал поможет в этом разобраться! Бетонную установку можно сделать с помощью:
- железобетонных колец для колодца;
- монолитного железобетона.
Выбирают нужные размерные характеристики, определяясь с расположением дополнительной техники и гидроаккумулятора. Простого приямка величины 1×1м вполне достаточно для полноценной работы. Кессон для скважины из кирпича своими руками мастерят согласно особенностям поднятия грунтовых вод весной. Это касается и железобетонных строений.
Необходимые материалы и инструмент
Кессон из кирпича, так же, как и из железобетона, мастерят с применением:
- обрезных труб;
- «400-M» (цемент);
- люка;
- крупной щебенки;
- гидроизоляционных материалов;
- чистого песка;
- арматуры;
- бруса (досок).
Работа с монолитным бетоном проводиться в несколько стадий.
Подготовительные работы
Сначала определяются с местом проведения будущих строительных работ, очищая его от находящегося там хлама. Затем размечают место копки и приступают к рытью ямы около обсадной трубы. Копают вглубь не меньше, чем на 2 м.
Для предотвращения обваливания стенки сооружения на них кладут гидроизоляционный материал либо геотекстиль. В случае отсутствия необходимости проведения бетонных работ в основании скважинного кессона делают его засыпку щебенкой или песком на пятнадцатисантиметровую высоту с последующей утрамбовкой.
Инструкция по ходу работ
Желательно установить пояс армирования на расстоянии 8 см от боковых поверхностей котлована. Затем делают ограждения с помощью подручного пиломатериала. Сооружение скользящей опалубки поможет в решении проблем с недостатком досок. По ходу заливки деревянные конструкции поднимают на новую высоту, пока полностью не схватится бетон. Предварительно до заливки бетоном рекомендуется обтянуть полиэтиленом всю опалубку.
Бетон готовят из цементно-песочной смеси с добавлением щебня. Как только он высохнет, в боках конструкции делают дыры для пеналов (гильз), куда затем будут монтироваться кабеля с водопроводами. Герметичность отверстий достигается за счет заделывания дыр цементно-песчаным составом.
На следующем этапе приступают к сооружению опалубки перекрытия. Обустройство горловины кессона делают в виде деревянного щита, имеющего люковый проем. Также следует предусмотреть в нем вентиляцию с летней колонкой. Готовую конструкцию кладут на стенки. Затем приступают к монтажу боковых элементов с укладыванием арматурной сетки.
Далее идет утепление конструкции с последующей установкой необходимой техники.
Кессоны из пластика
Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.
К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.
Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.
Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:
- электрический насос для подъема воды из скважины;
- система фильтрации и очистки воды от взвешенных частиц;
- электроуправляемые клапаны;
- накопительный бак для воды;
- приборы, измеряющие температуру и давление воды;
- схема управления насосом и очистными устройствами.
Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.
В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.
Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.
Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.
Сооружение приямка: за и против
Если нет возможности тратить внушительные средства на устройство кессона, задача решается двумя путями: сооружается и обустраивается приямок или устанавливается скважинный адаптер. Наиболее простым решением с точки зрения монтажа является приямок.
Приямок представляет собой вырытое вокруг устья скважины углубление, внутри которого установлена запорная арматура автономной системы водоснабжения
Он представляет собой упрощенный аналог кессона, который одновременно выполняет несколько функций:
- защищает установленное оборудование от холода;
- предохраняет устье скважины от попадания атмосферных осадков и бытовых стоков;
- выступает сооружением, внутри которого удобно размещать комплекс механизмов, обеспечивающих бесперебойную работу насоса.
Из-за недостаточной герметичности конструкции приямок не устраивают на участках с близким к поверхности залеганием грунтовых вод. При отметки их зеркала на глубине более 5 м сооружение приямка является вполне выгодным и оправданным решением.
Приямок чаще всего сооружают из бетонных колец или кирпича, внутри облицовывают утепляющим материалом, а сверху прикрывают люком или бетонной плитой
Единственным недостатком конструкции является недостаточная герметичность. Стыки между бетонными кольцами и кирпичной кладкой могут пропускать верховодку и атмосферные осадки и бытовые стоки. По этой причине не рекомендуется устанавливать в приямок гидробак и систему автоматики.
Сооружение из кирпича
Надежный кессон своими руками выкладывают из кирпича. Описанный вариант не требует больших вложений в утеплитель, а его степень твердости и стойкости не уступает аналогам. Кессон для скважины своими руками ставят на поверхности, где весной паводковые с подземными водами не затопляют 3-х метровой высоты. Если такой параметр «не работает», то велика вероятность подтопления всей системы.
Какие материалы и инструмент потребуются?
Для проведения соответствующих работ в скважине требуется следующее оборудование:
- сварка;
- бетономешалка;
- ножовка с болгаркой;
- несколько разновидностей лопат;
- рулетка со строительным уровнем;
- строительная тачка;
- трамбовка;
- емкость под раствор;
- кельма.
Кирпичную конструкцию в скважине можно выполнить любой высоты и ширины, важно при этом запастись нужным количеством:
- гидроизоляционного материала;
- кирпича;
- крупного щебня;
- «М400» (цемент);
- песка;
- досок;
- балок.
Как сделать бетонный кессон для скважины самостоятельно:
Подготовительные работы
Для начала следует определиться с видом дна строения для скважины. Его можно мастерить как:
- щебневую засыпку;
- малозаглубленный плитный фундамент;
- песчано-цементную стяжку.
Далее размечают колышками с натянутым шнурком нужные границы и роют около скважины котлован.
Пошаговая инструкция
Если планируется внутри скважинного кессона засыпка или стяжка, следует залить ленточный фундамент. Его ширина должна быть более размеров кирпичной кладки, чтобы стены стояли на нем свободно. Алгоритм работ следующий:
- Копка траншеи на глубину в 50 см.
- Заполнение на 15 см ее песком с параллельной трамбовкой.
- Наполнение оставшегося пространства щебнем (кирпичными обломками) с последующей заливкой песчано-цементным составом либо бетоном.
- Как только высохнет фундамент, приступают к кладке.
- Укладка гидроизоляции.
- Кладка углов конструкции в скважине с применением отвеса и строительного уровня.
- Выкладка стен нужной высоты (уровень трубопровода).
- Установка пластиковых или металлических футляров между кирпичами (под кабель с трубами).
- Обработка гидроизоляционным составом и оштукатуривание стен.
- Заполнение щебнем либо иным материалом в скважине дна кессона.
- Изготовление плиты перекрытия кессона путем укладки на верхние стены балок либо досок с металлическими уголками (швеллерами).
- Закрепление конструкции люка с вентиляционным каналом.
- Укрытие сверху установки полиэтиленовой пленкой или железными листами.
Армирование установки делают с помощью сетки, установленной от основания на высоту в 50 мм. С помощью влагостойких материалов обязательно утепляют стены строения. Далее проводят заливку бетонным составом всей конструкции.
Как только заливочный состав высохнет, приступают к монтажу обрешетки с последующим ее бетонированием. Допускают изготовление из кирпича оголовья резервуара. В завершении закидывают землей кессон до грунтового уровня с обязательной установкой люка. Затем опускают внутрь всю нужную технику.
Кессоны из пластика
Кессон для скважины пластиковый является одним из достаточно распространенных вариантов изготовления. Это обусловлено тем, что при использовании пластика в качестве основы для герметизирующей и теплоизолирующей емкости для водозаборных скважин или колодцев значительно снижаются трудозатраты на их установку. Обустройство скважины своими руками с помощью пластикового кессона не требует длительного времени и больших материальных затрат.
К несомненным достоинствам пластикового кессона можно отнести высокую прочность, малую массу, герметичность и простоту монтажа, а также неподверженность пластика окислению или коррозии. Стоимость такого кессона будет значительно ниже железобетонной или металлической конструкции, при этом для его монтажа и установки не потребуется тяжелая строительная техника.
Как сделать кессон для скважины своими руками из пластика? Как правило, готовый пластиковый кессон можно приобрести в специализированном магазине или заказать онлайн. При этом следует учитывать такие параметры, как диаметр скважины, ее удаленность от жилого помещения, необходимость размещения в кессоне труб, распределителей, насосного оборудования, контрольно-измерительных приборов и пр. Для того чтобы правильно подобрать пластиковую емкость для кессона, желательно проконсультироваться со специалистом.
Наиболее распространенной является схема установки кессона из пластика на глубину ниже уровня промерзания грунта непосредственно на скважинную трубу с погружным или внешним насосом. В этом случае в комплект кессона входят:
- электрический насос для подъема воды из скважины;
- система фильтрации и очистки воды от взвешенных частиц;
- электроуправляемые клапаны;
- накопительный бак для воды;
- приборы, измеряющие температуру и давление воды;
- схема управления насосом и очистными устройствами.
Обустройство скважины своими руками при помощи кессона будет включать рытье котлована и траншей для водопроводных труб и электрокабелей, установку кессона, насоса, дополнительного оборудования, подключение труб и системы электропитания.
В зависимости от типа грунта и наличия высокого уровня грунтовых вод может также потребоваться бетонирование пластикового кессона песчано-цементной смесью по периметру слоем порядка 80 — 100 мм. Это нужно для того, чтобы пластиковая емкость не деформировалась в процессе эксплуатации под воздействием смещения грунта из-за оледенения или термического расширения.
Пластиковый кессон можно изготовить и самостоятельно из подходящей по размерам пластиковой бочки с толщиной стенки 5-8 мм. Для этого в верхней части бочки прорезается отверстие для горловины и запорной крышки, в него вставляется отрезок пластиковой трубы большого диаметра (порядка 65 — 70 см), который герметично приваривается к бочке. После чего изготавливается закрывающая кессон герметичная крышка.
Следует учесть, что уровень возвышения крышки кессона над поверхностью грунта должен быть не менее 40-50 см. Это необходимо для того, чтобы исключить попадание талой или дождевой воды в кессон при открывании крышки во время проведения профилактических или ремонтных работ.
Порядок устройства приямка из сборных железобетонных элементов
Устройство скважины на песок и на известняк.
Такой приямок возводится гораздо быстрее, чем кирпичная конструкция. Применяются типичные железобетонные элементы. Комплекс состоит из:
- Железобетонных колец нужного диаметра.
- Дна.
- Плиты перекрытия с отверстием для люка.
- Доборных элементов, позволяющих поднять люк на нужную высоту.
Недостатком системы является необходимость использования специальной подъемной техники в процессе установки. Но при большом желании все можно сделать и вручную, только это сложнее и требует больше времени. Лучшим вариантом являются железобетонные кольца с замковыми кромками. Они обеспечат наиболее надежную герметизацию.
При выполнении монтажных работ нужно заполнять все кольца смесью песка и цемента. Помимо этого, обязательно выполняется устройство дополнительной гидроизоляции. Монтаж предельно прост – кольца устанавливаются одно на другое, после чего конструкция перекрывается плитой и монтируется люк.
Как установить пластиковый кессон для скважины своими руками
Перед тем как перейти к непосредственной установке кессона на скважину, необходимо подготовить для него надежную основу, т.е. котлован. Его размеры обязательно должны быть больше чем у пластикового резервуара примерно на 20-30 см. При этом на дне ямы нужно дополнительно сделать небольшое углубление, которое поможет зафиксировать емкость. Сделать это можно, следуя простым рекомендациям:
- на выровненное дно котлована необходимо высыпать немного песка;
- затем ровный слой мелкого гравия;
- для обеспечения жесткости конструкции поверх устанавливается армированный каркас;
- после этого остается только залить бетон и дождаться полного его высыхания.
Грамотный монтаж пластикового кессона для скважины – гарантия долгой и безупречной службы в будущем
В процессе работы важно не забывать, что если система оснащена гидроаккумулятором, то отверстие для трубы должно быть расположено немного сбоку. При этом идеальный вариант – если обсадная труба будет выступать над уровнем земли
Таким образом процедура установки системы значительно облегчится.
Особое внимание стоит уделить процессу крепления пластикового кессона к трубе. Здесь потребуется внимание и аккуратность
Некоторые наиболее современные модели оснащены специальными полостями, предназначенными для бетона. Если же в системе предусмотрено наличие гидроаккумулятора, то все оборудование может быть подвязано к заранее подготовленному основанию. После того как кессон займет в котловане свое место, оставшиеся промежутки засыпают сухой землей.
Как уже упоминалось ранее, если уровень грунтовых вод слишком высок, то оставшиеся промежутки также необходимо заливать бетоном, чтобы предотвратить повреждение емкости. Кроме того можно воспользоваться для этого армированием. Это более надежный способ защитить скважину
Перед тем как заливать бетон, важно не забыть о том, что все кабели и трубы должны быть выведены наружу
Пластиковый кессон является наиболее идеальным вариантом для обустройства скважины с водой
Если говорить о выборе, то купить пластиковый кессон для скважины – это самое лучшее решение. Этот тип изделия лишен недостатков своих предшественников и позволяет провести все работы своими силами. Именно поэтому кессоны для скважины из пластика пользуются заслуженной популярностью и, в большинстве случаев, предпочтительны для покупки. И хотя цена металлического кессона может оказаться немного меньше, все преимущества использования пластика в данном случае очевидны.
https://youtube.com/watch?v=CPa_-wZAQvQ
Классификация кессонов
Кессон – это герметическая емкость, предназначенная для защиты устья скважины от мороза, осадков и прочих негативных явлений. Его форма может быть разнообразной, но достаточной для того, чтобы внутрь мог спуститься человек для обслуживания оборудования. Кессон для скважины может быть изготовлен из нескольких видов материалов:
Схема устройства кессона.
- Пластик – это самый удобный и практичный вариант, который обладает оптимальной стоимостью. Пластиковая конструкция отличается небольшим весом, монтаж ее простой и быстрый, он не требует особого опыта. Жесткость получается в данном случае не слишком высокая, хотя это можно компенсировать, залив по контуру бетонное кольцо.
- Кессон для скважины из бетона является тоже практичным, долговечным, но монтаж его сложный, требует определенных знаний при планировании. После установки необходимо обеспечить отличную тепло- и гидроизоляцию.
- Кирпичные модели обладают высочайшим качеством, но своими руками их практические невозможно осуществить. Требуется опытный специалист, так как монтаж сложный.
- Емкость из металла получается максимально прочной, долговечной, обладающей отличными эксплуатационными свойствами. Металл подвержен коррозии, поэтому необходимы работы по гидроизоляции. Зато прочность и способность выдерживать нагрузки у такой конструкции высокие.
Для чего устанавливают кессоны
Для подачи воды в жилые помещения недостаточно пробурить скважину и установить насосные агрегаты, необходимо еще позаботиться о защите конструктивных элементов от внешних воздействий. Для достижения этой цели устанавливают специальное устройство — кессон. Он не позволит оборудованию выйти из строя, а воде замерзнуть в трубах при отрицательных температурах.
Кроме того, установка кессона необходима:
- для предотвращения попадания талых и подземных вод в объем;
- для удобства обслуживания узлов, доставляющих воду, а также очищающих ее благодаря расположению в одном месте;
- для недопущения в закрытую область животных, людей, насекомых;
- для обеспечения приемлемого расстояния между устьем скважины и насосом.
Кессон устанавливают для удобства обслуживания узлов, доставляющих воду.
Из чего обычно делают кессоны для скважины?
Как правило, наиболее часто кессоны изготавливаются с помощью следующих материалов и конструкций:
Из кирпича. Приямок для скважины из кирпича отличают хорошие прочностные и теплоизоляционные характеристики, экономичность и долговечность. Также немаловажна доступность материалов для его изготовления.
Из бетона или бетонных колец. Кессон из бетона или бетонных колец отличает долговечность конструкции. Но необходимо учесть, что бетон хорошо пропускает влагу. Для того, чтобы сделать его водонепроницаемым, нужно провести гидроизоляцию бетонной ёмкости. Также сложности в изготовлении кессона из бетонных колец связаны с их большим весом и, соответственно, необходимостью применения спецтехники для их транспортировки и укладки в котлован.
Из металла. Для изготовления металлической ёмкости кессона необходимы листы стали толщиной 3-5 миллиметров и навыки сварщика. Также необходима тщательная гидроизоляция всех поверхностей кессона во избежание появления коррозии и его разрушения.
Из полимерно-песчаных колец. В продаже на сегодняшний день имеются как отдельные кольца из полимерных материалов, так и полноценные конструкции из колец, кольца-конуса и крышки. Эти изделия отличают относительная дешевизна, небольшой вес и, соответственно, возможность самостоятельного монтажа без применения спецтехники и инструмента, высокая прочность конструкции благодаря замковой системе соединения, долговечность.
Различия прямоугольной круглой формы
И металлические, и пластиковые резервуары отличаются по форме. Зачастую форма зависит от объема резервуара. В линейках «Аквалюкс» баки малого объема сделаны цилиндрическими, а большого объема — прямоугольными.
Цилиндрические варианты легко устанавливать. Выкопать круглый котлован проще, чем котлован с прямыми углами. Отсутствие углов обеспечивает равномерное давление на стенки резервуара. Это снижает вероятность появления протечек. За счет отсутствия углов увеличивается полезный объем.
Прямоугольные варианты отличаются большим объемом. Внутри бака может свободно стоять и ходить взрослый человек. Угловые соединения выполнены с помощью сварки. Углы получаются крепкими и надежными.
Варианты формы не влияют на свойства поверхности и срок ее службы. Форма — это не главный показатель для выбора кессона.
Самодельная конструкция из пластиковой бочки
Хороший вариант – это самодельный кессон из пластиковой бочки.
Процесс изготовления состоит из следующих этапов:
- Первым делом понадобится чертеж или схема.
- Далее можно приступать к выкапыванию приямка. Размеры его напрямую зависят от вида насоса.
- Установка бочки происходит параллельно с монтажом скважинного оголовка. Предварительно в бочке необходимо сделать отверстие для оголовка, затем она опускается в приямок.
- Чтобы бочка стояла ровно, нужен слой песка и гравия, который по ходу монтажа будет утрамбовываться.
- Так как внутри мало места, монтаж оголовка нужно делать снаружи.
- Монтаж скважинного оголовка на обсадную трубу будет происходить вместе с кессоном.
- В конце идет соединение кессона и патрубка с отводной трубой.
Преимущество такого сооружения из пластиковой бочки в том, что оно обладает хорошей плавучестью. По завершению работы его нужно забетонировать. И сделать это нужно вместе с армированными металлическими прутьями.
