Самодельная дровяная печь для гаража своими руками — Постройка
Если вы проводите в своем гараже ничуть не меньше времени, чем дома (сон не считается), то есть смысл задуматься об его обогреве.
Особенно, если лето уже давно попрощалось с вами, а столбик термометра с каждым днем опускается все ниже и ниже.
Все во имя комфорта! Предлагаем вам подробную статью-инструкцию с чертежами и фото, которая поможет сделать классную печь для гаража из металла своими руками.
Коротко — о требованиях
Принимаясь за тот или иной проект, важно помнить о том, что главное — ваша собственная безопасность. Именно поэтому к печам для гаража — из металла, газового баллона, да вообще из любого материала — есть вполне конкретные требования, игнорирование которых влечет за собой не менее конкретную угрозу для вашей жизни
Собрали главные из них — запоминайте:
- при обустройстве дымохода позаботьтесь о герметичности его канала;
- располагайте печь на солидном расстоянии от легковоспламеняющихся предметов и жидкостей;
- не используйте в качестве топлива подозрительные вещества, так как пары, выделяемые при горении, могут принести вред вашему здоровью;
- вытяжной клапан должен быть никак не меньше 10 см в диаметре;
- рекомендуемые габариты для стандартных буржуек — 70х50х35 см, при этом объем конструкции не должен превышать 12 литров.
Буржуйка на дровах
Старая добрая буржуйка на твердом топливе — классика, которая никогда не потеряет актуальность. Предлагаем подробную инструкцию по изготовлению такой самодельной печи для гаража.
Первое, что вам понадобится — это труба. Она станет основой для будущей печи.
В используемом фрагменте вырежьте отверстие для колосника — без него разогреть нижние слои дров будет проблематично.
Оформите короб для золы аккурат на вырезанном отверстии.
Переверните заготовку и сделайте отверстия для дымохода.
Чтобы повысить теплоотдачу во время растопки, рекомендуется использовать в дымоходе горизонтальные перегородки.
Теплообменник можно изготовить из тонких труб.
Стоять печь будет на ножках — их легко изготовить из любого подручного материала. На фото, например, используется усилитель бампера.
Собираем конструкцию и выводим правильно дымоход.
- Добавляем внутрь огнеупорный кирпич — так буржуйка будет работать куда продуктивнее!
- Предлагаем вам для ускорения процесса готовые чертежи — по ним можно быстро и, главное, правильно собрать печь на дровах для вашего гаража и остаться довольным.
Другие варианты печей
Конечно, далеко не все выбирают буржуйки.
Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов.
Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

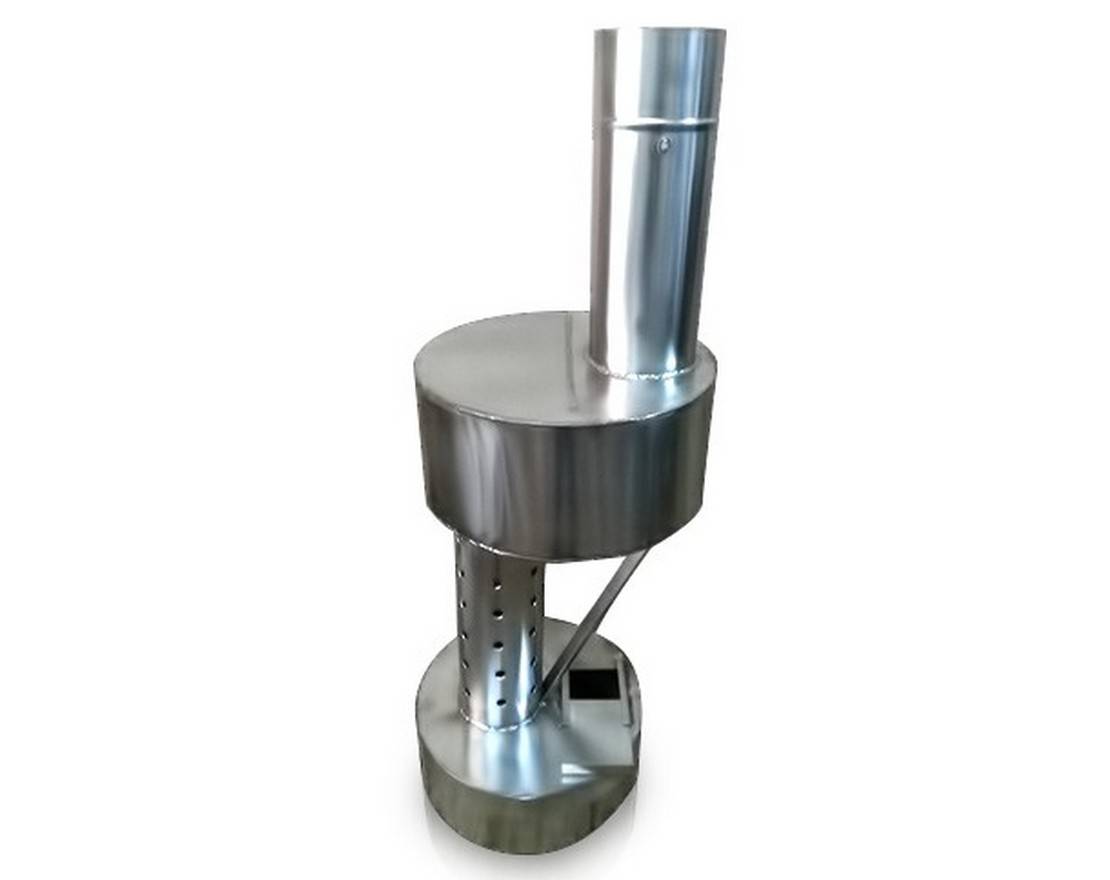

На отработанном масле
Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.
- нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
- верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.
Порядок работы:
- берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
- делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
- приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
- в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
- для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
- финальный штрих — дымоход, устанавливается сверху.
Достоинства и недостатки
Конечно, производители сегодня предлагают достаточно широкий ассортимент буржуек. И у каждой модели есть и свои плюсы, и свои минусы. Но, если говорить о классической модели, то необходимо отметить следующее.
Достоинства
- Чтобы помещение набрало необходимую нормальную температуру, потребуется всего лишь 10 минут после растопки печи.
- Современные конструкции обладают достаточно высоким КПД – до 80%.
- В отличие от каминов такой прибор вокруг себя равномерно протопит пространство.
- Большое разнообразие используемого топлива.
- Стоит такой отопительный агрегат недорого.
- Экономическая сторона вопрос в плане потребления топлива была решена наличием пиролизного процесса.
- Многофункциональность – плита, водогрейный бак, отопительный котел.
Современная конструкция
Недостатки
- Нет возможности аккумулировать тепловую энергию. Пока огонь горит, в помещении будет тепло, как только он погаснет, сразу становится прохладно.
- В эту печь придется все время подбрасывать топливо.
- Для получения необходимой тяги придется сооружать высокий дымоход.
- Хотя бы раз в неделю надо будет чистить дымоходную трубу. И это в независимости от того, на каком топливе будет буржуйка работать.

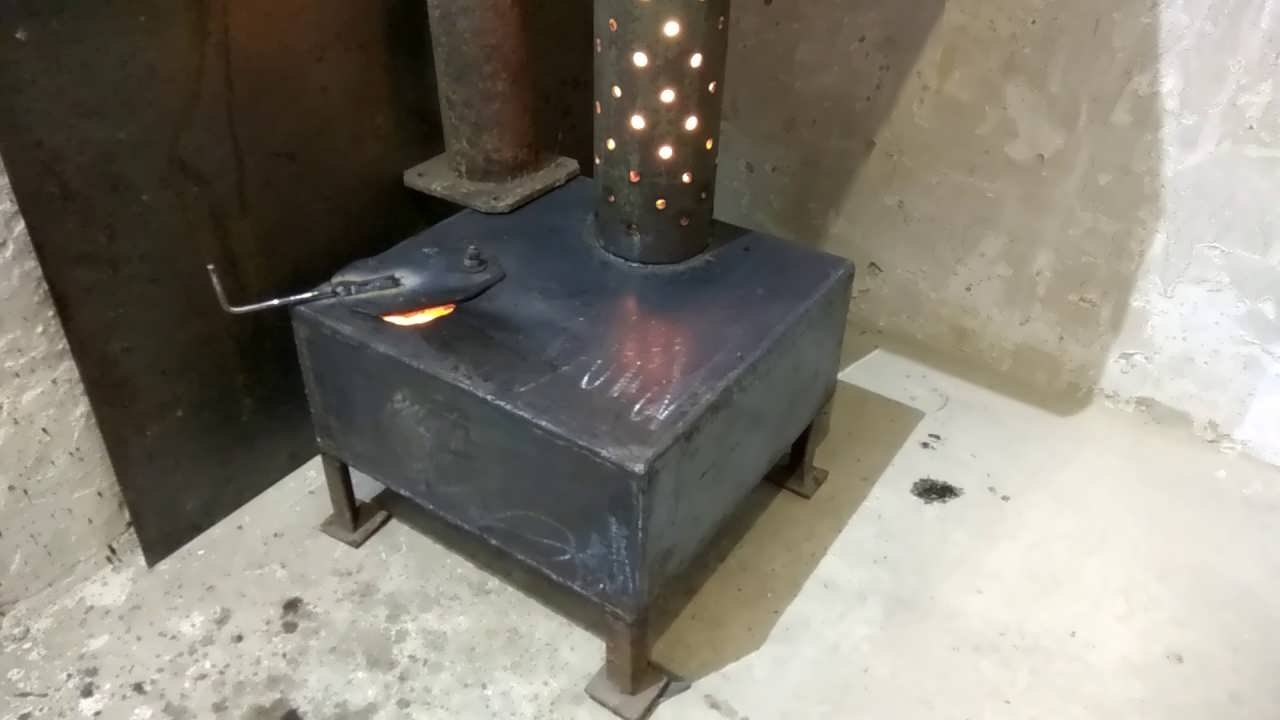

Печка в виде ящика
Порядок собственноручного изготовления буржуйки на отработанном масле
У буржуйки на отработке целых два отдела: маслобак, камера сгорания. Они расположены на разной высоте. В 1 отдел вливается масло, затем сгорает.
Второе, верхнее обеспечивает дожег веществ, полученных при горении, перемешанных с кислородом. Нагрев данной камеры выше, чем в первой (до 750 градусов).
Во время изготовления необходимо обеспечить попадание воздуха во все отсеки. В 1 отдел он прибывает через окно загрузки отработанного масла, во 2 отдел – через специально созданные отверстия.
Как сделать бак для отработки![](/wp-content/uploads/5/6/c/56c0067e334de2a0cd0e3d67dca2deea.png)
Бак масляной буржуйки можно сварить самому или использовать уже готовую емкость (баллоны газовые, толстостенные канистры, бидон). Она должна соответствовать требованиям:
- Необходимо присутствие возможности ее разбирать, что бы периодически прочищать.
- Инжекторное отверстие расположить в центре.
- Необходимо установить заслонку регулировки на болтах на люк для заливания масла. Благодаря ей, можно настраивать силу горения.
Бак изготовить из труб большого радиуса. Один конец спаять с ножками и дном (33-36 см). Куском трубы большего радиуса закрыть бак, приварить крышку с двумя отверстиями (инжекторным и контрольным, 60-ти миллиметровым).
Буржуйка получается компактной. При работе верхушка огня должна доставать инжектор, при снижении уровня жидкости, это условие выполняться перестает и огонь гаснет.
Высота второй детали при этом равна трети высоты емкости нижней. Полная протяженность стенок бака между крышкой – дном 9-16 см.
Розжиг горючего совершать, опустив в контрольное отверстие буржуйки ткань, вымоченную керосином, или бумажный лист. Отработка доливается постоянно до отметки 2\3 общей высоты печки.
Как сделать инжектор?![](/wp-content/uploads/5/6/c/56c0067e334de2a0cd0e3d67dca2deea.png)
Порядок изготовления:
- Взять трубу (радиус – 5-6 см. приблизительно, толщина стенок около 1 см, высота – 0,1 протяженности трубы дымоходной минус 5%). Если размер 36-38 см, тяга будет нормальной.
- Порядок продырявленных отверстий в стенке трубы должен быть шахматным (радиус – 0,45 см, отступы: от верхнего конца два – два с половиной, а от нижнего – пять с половиной – шесть сантиметров).
- Внутри тщательно отшлифовать. Приварить к заготовленному отверстию бака, вертикально.
Изготавливаем теплообменник![](/wp-content/uploads/f/d/0/fd0c5a45304a937991c50f134d35d0ff.jpeg)
Толщина стенки емкости – минимум 0,3 см. Технология изготовления – как и топливного бака. Верх делается плоским, дымоходное отверстие смещается, что придает возможность помещения чайника, кастрюли на плитку.
Внутри необходимо сделать перегородку, создав лабиринт и улучшив теплообмен (максимально толстую – это увеличит температуру поверхности плиты, даст возможность своими руками повысить кпд буржуйки). Сбоку сделать люк с крышкой, позволяющий вычищать нагар.
Дымоходное отверстие – труба 5 сантиметров радиусом и такой же высоты или в 2 раза больше.
Изготовление дымовой трубы![](/wp-content/uploads/5/0/0/500990d207009cc94101a9621d009bc3.jpeg)
Часть ее, находящаяся в здании, должна быть стальной, тогда газообразные продукты горения, проходя сквозь нее, будут отдавать свой нагрев дымоходу, а, затем, комнате, охлаждаясь и повышая теплообмен.
Дымоход продолжить снаружи можно обычной жестяной трубой, заранее утеплив (защита от скопления сажи замой). Можно использовать теплоизолированные трубы – но они достаточно дорогие. В уплотнении стыков труб нет необходимости.
Основные преимущества буржуйки
Высокую популярность печам-буржуйкам обеспечили их достоинства, которых у них имеется в достаточном количестве:
- Отсутствие проблем при пользовании.
- Компактные размеры, из-за чего нет необходимости выделять для них много места.
- Простая конструкция, позволяющая изготовить такую печь своими руками.
- Подобная печь может применяться в качестве прибора для отопления, а также приготовления пищи.
- Минимальные расходы по обогреву помещений. Буржуйка отличается универсальностью и может работать на любых видах топлива, включая и щепки.
- Способность работать в автономном режиме.
Однако буржуйки нельзя считать идеальным устройство обогрева
Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго
По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.
Буржуйка в интерьере
Из рисунков в тексте видно, что буржуйка может быть украшением интерьера, значащим, и даже доминирующим элементом его дизайна. Буржуйка-камин – одно из самых востребованных изделий своего сектора. Выполнена она может быть как стилизованной под старину, так и по-современному стильной (см. рис.) В любом случае в основе – готовая каминная топка на биотопливе. В сущности, это просто передвижной мини-камин, именуемый буржуйкой.
Буржуйки-камины
Но и старая, отреставрированная дровяная буржуйка в художественном оформлении отлично сыграет роль камина и в городской квартире, был бы в ней отдельный дымоходный канал (сталинки, хрущевки/брежневки с титанами или газовыми колонками, современные квартиры под свободную планировку в домах-монолитах). Самое главное ее достоинство в этом качестве – можно обойтись без разрешения пожарников (!). Почему? А она – не стационарный отопительный прибор. Кто и когда требовал разрешения на хранимый на балконе или в чулане мангал? Юридически переносная буржуйка на ножках – то же самое.
Второе ее достоинство – цена. До 20 тыр за новую, хорошую, красивую – это в каминном деле курам на смех. Только проект стационарного камина в городе, даже еще без согласования, обойдется дороже. Конечно, если по вине владельца камина-буржуйки случится пожар, ответственности в полной мере ему не избежать. Но наложить штраф за буржуйку-камин юридически столь хлопотно, что пожарникам легче закрыть на нее глаза.
Как сделать дровяную буржуйку
При изготовлении буржуйки в гараж на дровах своими руками рекомендовано установить на нее дверцу, для регулярной прочистки от золы. Также приоткрывание ее на определенную ширину, позволяет регулировать интенсивность, с которой горят дрова за счет изменения количества подаваемого в камеру воздуха.
Особенности производства классической печки
Классическая печь изготавливается из листового металла. Также нужны, элементы арматуры, трубы, уголки, сварочная аппаратура и для резки металла.
Как сварить такую буржуйку:
- Вырезать металлические детали: будущее дно, боковые стенки (длинная сторона равна длине дна, короткая – высоте изделия), задняя, передняя стенки (одна сторона которых равна ширине дна, вторая – высоте изделия). Предварительно создать своими руками чертежи печи буржуйки:
Фото 1. Чертеж буржуйки для гаража.
- К стенкам: задней, боковым приварить уголки (для установки будущего колосника).
Фото 2. Чертежи своими руками самой эффективной буржуйки.
- Необходимо создать пару дверок (для зольника, топки) с петлями.
- В верхней детали прорезать отверстие диаметра трубы. Установить ее и гильзу.
Определяем диаметр дымоходной трубы
Этот параметр важен для определения тяги. При установке покупного изделия этот параметр можно найти в паспорте агрегата. Его также можно узнать, изучив нормативные документы о соответствии минимальных сечений и мощностей печи.
Существует 2 метода расчета:
- Точный. Учитывает среднюю скорость (обычно 2 м/с) и температуру (около 160 градусов) передвигающихся газов; влажность и массу дров, прогорающих в топке за час В (обычно равна 5кг\ч).
Формула расчета:
V исх. =(B*V*(1+t/273))/3600, единицы измерения — м3/сек.
Влажность и температуру газов можно найти в таблице:
Топливо | V прогоревших продуктов, при нормальном атмосферном давлении и температуре 0 градусов Цельсия. | Температура газовых отходов, градусы Цельсия. |
Каменный уголь. | 17 | 120 |
Дрова, влажные на четверть. | 10 | 160 |
Брикеты. | 11 | 160 |
Уголь бурый. | 12 | 140 |
Кусковой торф. | 10 | 150 |
- V камеры сгорания (единица измерения – литр)/ диаметр отверстия трубы (миллиметры)=1/2,7
Допустим, V равен 50 литрам, тогда значение диаметра трубы дымоходной будет 2,7 х 50 = 135 мм.
Буржуйка из бидона
Сырье и инструментарий:
- Бидон молочный.
- Проволока или арматура.
- Сварка, инструменты.
- Труба.
Бидон для молока изначально воздухонепроницаем, поэтому буржуйку можно изготовить за пару часов, это объясняет второе место по популярности данной методики среди способов изготовления буржуек.
Приходилось ли Вам делать буржуйку своими руками?
ДаНет
Порядок создания для дачи печки буржуйки:
- Сформировать поддувало: для этого при помощи зубила пробить заготовку или создать щель у горловины бидона серповидной формы.
- Прорезать отверстие патрубка в области дна, в него затем вставить дымовую трубу, гильзу.
- Из арматуры сварить колосник, постараться поместить его в заготовку без прорезания отверстий дополнительно. Для этого арматуру сгибают (если такое возможно) помещают внутрь конструкции, а затем разгибают.
- Буржуйку сделать по чертежу.
- Готовую буржуйку установить на ножки или на кирпичную основу.
- Снаружи можно прикрепить отражатель для тепла и ручки, в итоге буржуйка будет с высоким кпд.
Изготовление буржуйку из газового баллона
Газовый баллон герметичен и этим способен обеспечить безопасность эксплуатации готового изделия.
Что нужно взять:
- Баллон без газа.
- Лист металлический 4 мм.
- Труба (диаметр подходящий к объему баллона).
- Арматура.
- Дверцы, уголки.
- Сварочное оборудование, болгарка.
Порядок резки и варки печи буржуйки своими руками:
- Верхний обод баллона и кран сбить.
- Проделать просвет под поддувало внизу баллона.
- Приварить патрубок к дну, вставить гильзу, надеть трубу.
- Сделать колосник, используя арматуру.
- Приварить опору или поместить на кирпичную основу.
Сборка печи буржуйки (пошаговая инструкция)
Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.
Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.
Подробная инструкция по сборке печи:
- В первую очередь, работают с дном и боковыми стенками.
- Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
- Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
- Следующим этапом приваривается задняя стенка корпуса.
- Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
- Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
- Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
- Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
- Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
- Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.
В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.
Пожароопасность буржуйки
Главным недостатком всех буржуек является их повышенная пожароопасность. Пространство вокруг печи должно быть полностью чистым, рядом не должны располагаться какие-либо предметы, способных к быстрому возгоранию. Использовать в таких печах ацетон, бензин и другие легковоспламеняющиеся вещества строго запрещено. Также оберегайтесь попадания воды в резервуар с маслом. Кроме того, в помещении, где установлена печь на отработке должно иметь вентиляционные отверстия, чтобы угарный газ не накапливался.
В уже работающую печь доливать масло нельзя. Требуется подождать, пока она остынет, и лишь после этого заправлять ее.
Подводя итоги, можно сказать следующее, буржуйка при минимальных материальных и временных затратах может быть самым оптимальным вариантом отопления для вашей мастерской или гаража.
Особенности и принцип работы буржуйки
В отличие от классической печи для буржуйки не нужен фундамент, сложный дымоход, площадка. Топить можно дровами, опилками, щепками, торфом, углем, отработанным машинным маслом. Простая конструкция и монтаж доступны для самостоятельного изготовления людьми с базовыми знаниями работы с металлом. За счет небольших габаритов и массы самодельная буржуйка легко размещается даже в маленьком гараже.
По сравнению с кирпичной печью буржуйка быстро остывает. Поэтому для поддержания комфортной температуры придется ее топить все время пребывания в гараже. Металл сильно нагревается, что может привести к ожогу при случайном прикосновении.
Принцип работы буржуйки такой же, как у классической печи:
- воздух, необходимый для сгорания топлива, поступает в топку через поддувало;
- образующееся тепло нагревает стенки;
- продукты горения удаляются через дымоотводную трубу за счет естественной тяги;
- скорость сгорания топлива регулируют положением дверки поддувала.
Принцип работы буржуйки
На дровах или отработанном масле
В зависимости от размеров буржуйкой на отработке отапливают не только маленькие, но и большие помещения. Кроме машинного можно использовать другие виды масла и солярку.
К достоинствам печки на отработке относятся:
- не нужно отвлекаться на подкидывание дров, одной заправки хватает надолго;
- за счет 2-хэтапного сжигания эффективность выше, чем у дровяного аналога;
- буржуйка на отработке не дымит при любой погоде.
Из недостатков отмечают:
- шум;
- при сгорании отработка выделяет специфичный запах, поэтому требуется установка вентиляции;
- необходимость частой очистки камеры сгорания и дымоотводной трубы;
- трудность удаления коксованного слоя, образующегося при сгорании масла, из нижней камеры.
Основным достоинством буржуйки на дровах считается возможность использования любого твердого топлива. Из недостатков следует учитывать:
- КПД низкий, так как значительная часть тепла вылетает в трубу;
- необходимость регулярного подкидывания дров, разбивания головешек, следить, чтобы угольки не выскакивали из топки;
- затраты времени на подготовку топлива;
- малый диапазон регулирования процесса горения.
Характеристики печки на отработке лучше, но по правилам пожарной безопасности помещение для ее установки должно быть оборудовано приточно-вытяжной вентиляцией. Выполнение этого требования для частников затруднительно, поэтому делают буржуйку в гараж своими руками на дровах.
Как сделать устройство своими руками
Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.
Выбор проекта, чертежи
Факторы, влияющие на подбор схемы печи-буржуйки:
- регион проживания;
- площадь и высота потолков дачного дома;
- вкусы и предпочтения хозяина дачи.
Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.
В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.
Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.
Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.
В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.
Выбор материалов
Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:
- старый газовый баллон;
- листовая (кровельная) сталь толщиной 3 и более мм;
- стальная арматура (пруток) диаметром 8—10 мм;
- угловой прокат;
- дверца для печи чугунная;
- дверца для поддувала чугунная;
- труба стальная (диаметр 110 мм).
Створки печи часто вырезают из корпуса баллона.
Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.
Подготовка места для установки
Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.
Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.
Пошаговая инструкция по изготовлению
Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:
- От газового баллона с помощью ключа откручивают вентиль.
- Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
- Воду сливают.
- На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
- На стальном листе выкраивают детали зольника.
- Вырезают болгаркой все части.
- Сваривают зольный ящик.
- В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
- Приваривают зольный ящик прямо к корпусу.
- В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
- В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
- В портал приваривают рамку из стальных уголков.
- В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
- К днищу печи приваривают ножки из стального уголка или арматуры.
- К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
- Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
- Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.
Как устроены камеры сгорания
Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.
Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.
Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.
Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями
Важно, чтобы «поршень» входил в корпус как можно плотнее.
С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.
Как сделать буржуйку длительного горения?
Чтобы буржуйка как можно дольше излучала тепло без подкидывания очередной порции дров, не прогорала быстро, можно изготовить печь длительного горения, топливо при этом будет не гореть, а тлеть, процесс отапливаемости без закладки дров можно продлить на несколько часов.
Изготовление печи для длительного горения несколько отличается от обычной конструкции.
Лучше всего для печи подойдет баллон:
- Срежьте с него верхушку, это будет у печки крышка.
- Проделайте отверстие вверху и сбоку печки, это будет вытяжка.
- Проделайте отверстие в центре для того, чтобы можно было легко вставить баллон.
- Приварите к вырезанному отверстию блина трубу, в длину немного выше баллона. Труба будет служить поддувалом, а в печь будет поступать кислород, топливо будет не тлеть при этом, а не гореть.
- Срежьте часть баллона в центре, вставьте в отверстие трубу в качестве поддувала. Принцип действия буржуйки длительного горения заключается в создании давления внутри камеры. После того как дрова разгорятся, внутрь погружается тяжелая металлическая окружность, начинает давить на топливо, создавать на него давление, топливо начинает испытывать нехватку кислорода и медленно тлеть. Дым, направляясь вверх, выходит наружу через дымоход, помещение не будет задымленным.
Печи-буржуйки длительного горения
А теперь рассмотрим вопрос о том, как сделать буржуйку своими руками, да чтобы она ещё дольше отдавала тепло без необходимости подпитки. Все печи на дровах жарко и быстро прогорают. Из-за этого в них нужно часто подбрасывать топливо. Однако если печи не позволять столь сильно гореть, а заставить её топливо понемногу тлеть, то время отапливания с одной закладки дров можно существенно увеличить.
Такие буржуйки длительного горения своими руками изготавливается немного иначе, чем обычные. Они предназначены только для отапливания. Самый простой способ – сделать её из баллона. Срезается только верхняя часть, которая потом станет крышкой для печи. После этого делается отверстие для вытяжки сбоку верхней части буржуйки. Дрова закладываются сверху, а не через дверцы как в обычных моделях. Затем делается металлическая окружность с отверстием в центре. Она должна легко заходить внутрь баллона. К отверстию в таком металлическом блине приваривается труба, которая должна быть длиннее высоты баллона. Она будет исполнять роль поддувала, доставляя кислород внутрь печи для поддержания тления топлива. И последний штрих – срезанная часть баллона, в центре которой нужно сделать отверстие, куда должна плотно, но свободно, проходить труба-поддувало.
Заключение
Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной. В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.
