Дровокол своими руками: механический, с электроприводом

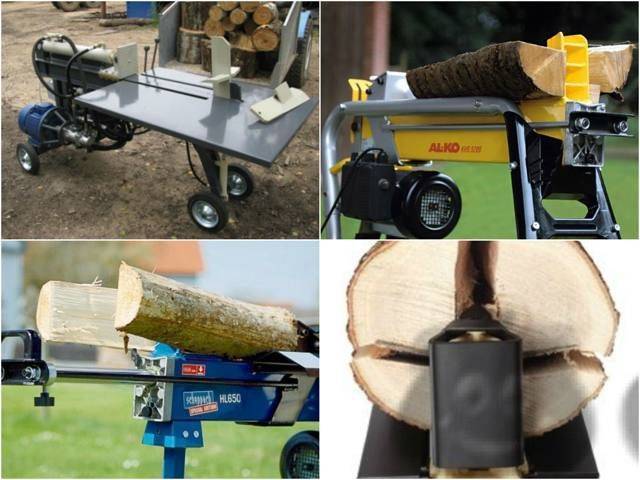

Разновидность дровоколов

На сегодняшний день создано несколько вариаций приспособлений, чтобы колоть дрова. В зависимости от типа их привода выделяют такие несколько типов:

  • Вариант автономных дровоколов, снабженных бензиновым либо дизельным двигателем.
  • Модели, работающие при подключении к электросети.
  • Механические дровоколы, актуальные для небольших объемов работы.

Специалисты выделяют и другие классификационные признаки дровоколов. В зависимости от того, как именно они будут колоть дрова, их подразделяют на:

  • реечные дровоколы;
  • гидравлические дровоколы;
  • электрические модели, где полено располагается вертикально;
  • самые мощные винтовые агрегаты.

Каждый из них имеет свои особенности и сферы практического использования. Для бытового использования наиболее предпочтительными остаются винтовые. Еще можно рассмотреть вариант гидравлических дровоколов.

Конструкция с конусообразным колуном

Многие дизельные агрегаты, электрические агрегаты, снабжаются колуном особой конусовидной формы. Резьба на них может присутствовать или отсутствовать. Особенность данной машины в том, что она разваливает чурбак посредством механического давления, совмещенного с вращением рабочего наконечника. В итоге агрегат прилагает минимальное усилие для получения результата, чем и объясняется его экономичность в работе.

Базовых составных элементов машины несколько.

Чертёж конуса

Станина – это своеобразный стол, закрепленный на ножках. На нем располагаются дрова. Это несущий элемент, к которому крепится двигатель и редуктор.

Двигатель может быть различного типа. Для полноценной работы в минуту он должен выполнять более 400 оборотов при напряжении в 380 Вт и мощности в 1,5 кВт.

Редуктор – приспособление, посредством которого устанавливается требуемое число оборотов мотора.

При самостоятельной сборке агрегата стоит обратить внимание на то, какой именно тип конструкции необходим. Детали для него стоят недорого

Он подойдет для домашнего пользования, так как не дает высокой производительности в работе

Это объясняется ручной подачей дров

Он подойдет для домашнего пользования, так как не дает высокой производительности в работе. Это объясняется ручной подачей дров.

Гидравлический дровокол

Если предполагается работа со значительными объемами дров, оптимальным вариантом будет дровокол гидравлического типа. Его работу обеспечивает двигатель в совокупности с гидравлическим насосом. Сам колун в этих агрегатах устанавливается на штоке либо в самом упоре. Причем в первом случае он более мощный, а во втором – надежный.

Для этого дровокола существует ряд основных характеристик, а именно:

  • Максимальные габариты полена.
  • Мощность двигателя.
  • Горизонтальное либо вертикальное положение полена в аппарате.
  • Сила раскалывания бревен, которая определяется мощностью мотора и его цилиндрами.

Чертеж для сборки гидравлического дровокола своими руками

Сборка дровокола данного типа предполагает ряд сложностей. Но затраченное время и силы стоит высокой производительности. Этот вариант актуален как для домашнего, так и для коммерческого пользования.

Принцип его работы схож с домкратом. Это можно заметить, при детальном рассмотрении чертежей машины

При самостоятельной сборке особенно важно верно выполнить расчет габаритов будущей установки в зависимости от того, с какими бревнами предполагается дальнейшая работа

Реечный дровокол

Устройство реечного дровокола

Третий популярный вариант оборудования данной категории – это реечные дровоколы. Бревна для раскалывания размещаются между защитным упором и самим колуном, который находится в области кожуха редуктора. Название реечных дровоколов объясняется вариантом крепления рабочего органа к рейке. А ее движение обуславливается зубчатой передачей.

При детальном рассмотрении чертежей дровоколов данного типа заметно, что рабочие элементы приходят в движение после нажатия на определенную ручку на агрегате. Движение рейки с закрепленным на ней колуном начинается на фоне сцепления шестерней, в итоге дрова делятся на мелкие части. После этого в ходе обратного движения рабочий орган возвращается в первоначальное положение.

Реечные дровоколы – это хорошие агрегаты для домашнего пользования. Их преимущество состоит в отсутствии специального обслуживания. Питание их в большинстве случаев обеспечивает электродвигатель.

Основные параметры этих машин следующие:

  • форма колуна, от которой зависит, на сколько частей делится бревно;
  • максимальные габариты полена;
  • сила, применяемая при расколе обрабатываемого полена.

При желании можно собрать реечный дровокол своими руками – приобретение готового варианта обходится намного дороже.

Чертёж реечного колуна

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

  • различные металлические обрезки;
  • болгарка;
  • сварочный инвертор;
  • умение варить;
  • умение составлять и просчитывать схемы;
  • творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Сварочный инвертор

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Самодельная установка

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Монтаж гидроцилиндра

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

  • насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
  • просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
  • сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
  • отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.


Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.

Чертёж вала конусного дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Чертёж конуса для винтового дровокола

Длительная и эффективная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно уточните, что вам нужен винт с конусностью 1:2 и упорной двухзаходной резьбой с шагом 5 – 6 мм. Обычная метрическая резьба не подойдёт по причине быстрого износа. Кроме того, стандартный винтовой нарез намного хуже входит в древесину.

Размер винтового клина и величина его конусности напрямую связаны с максимальным размером раскалываемых поленьев, поэтому при определении параметров бура можно воспользоваться таблицей.


Таблица для расчёта размеров конуса

Примерные габариты станины зависят от комплекции оператора и могут составлять:

  • высота — до 80 см;
  • ширина — до 60 см (с откидным столиком 100 см);
  • длина — до 85 см.

Чаще всего используется схема с нижним расположением электромотора. Это позволит защитить его вращающиеся части от стружки и щепок. Если же в качестве силового агрегата применяют двигатель внутреннего сгорания, то его устанавливают на одном уровне с клином. Такая компоновка более удобна как во время запуска, так и в процессе работы, когда требуется подрегулировать обороты вращения клина, заправить бак топливом и т. д.

В процессе проектирования конусного дровокола обязательно предусматривают способ натяжения цепи или ремня — с помощью дополнительной звёздочки или ролика, салазок и т. д. Нелишним будет и защитный кожух, установленный на цепной или ремённой передаче. Его можно согнуть из жести и закрепить на станине при помощи винтов.

Обратите внимание, как грамотно обустроена защита гибкой передачи

Как выбрать?

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Они обращают внимание на самые разные факторы:

  • размещение редуктора в пространстве;
  • режим его работы;
  • общий уровень загрузки;
  • температура, до которой нагревается устройство;
  • род выполняемых задач и степень их ответственности.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

ИзображениеЭтапы работ
Выбор чертежа.
Подготовка необходимых материалов.
Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту.
Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Watch this video on YouTube

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Watch this video on YouTube

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола

Watch this video on YouTube

Лом-колун

В плане сборки своими руками лом-колун является самым простым вариантом дровокола.

Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.

Среди преимуществ конструкции дровокола такого типа можно выделить:

  • высокий уровень безопасности;
  • простота в изготовлении своими руками;
  • компактность;
  • быстрый переход от одного полена к другому;
  • пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
  • нет необходимости нагибаться перед каждым поленом.

Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.

Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;

  • колун и направляющая труба;
  • ударная часть.

Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.

Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким. Только не забывайте, что ударную часть придётся поднимать вручную

КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами

Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.

Можно дать несколько рекомендаций относительно сборки такого дровокола:

  • Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
  • Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
  • Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
  • Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.

Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Принцип работы винтового колуна

Понять работу винтового колуна несложно на простом примере. Каждому наверняка знакома ситуация, когда вворачиваемый в тонкую рейку без засверленного предварительно отверстия шуруп попросту ее раскалывает. Но если в примере разрыв древесины по волокнам явление не желательное, то для дровокола этот эффект – то, что нужно.

Для повышения эффективности винтовой колун выполнен в виде конуса с нарезанной упорной резьбой, обеспечивающей захват полена и быстрое вкручивание конуса. Таким образом, конус представляет собой клин, который сам вгрызается в древесину и разрывает ее вдоль волокон.

Самостоятельное изготовление

Устройство, которое рекомендуют начинающим должно собираться так:

  1. Свариваем вертикальную раму. Устойчивую.
  2. На нижней части нужно поставить домкрат (автомобильный подойдет).
  3. Рама в верхней части обязательно разъемная. Нужно для удобства работы с разными по длине поленьями.
  4. На месте лезвия будет клин.
  5. На клин идет подача от домкрата – полено расходится по шву.

К сведению: эта схема не подразумевает использование электрической тяги.

Полуавтоматические или автоматические гидравлические конструкции своими руками собрать сложнее. В условиях гаража или подсобного хозяйства только единицы добьются результата.

Представим чертежи для более сложных станков:

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

  • простоту конструкции;
  • возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
  • высокую производительность оборудования;
  • низкую стоимость установки;
  • эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
