Печка на опилках длительного горения своими руками: схема, инструкция и рекомендации

Суть пиролизных печей

Прочитать правильно чертеж печи длительного горения и на его основе сделать качественное нагревательное оборудование можно, если понять всю суть процессов, которые протекают при пиролизном разложении топлива. Он отдаленно напоминает крекинг нефти, но выполняется с твердым топливом в несколько другом диапазоне температур.

Пиролиз твердого топлива проходит при температуре 450°C и в условиях недостатка кислорода. В результате получается газ, состоящий из фракций древесины. Его температура воспламенения значительно выше, по сравнению с энергией, которая выделяется при сжигании твердого топлива. Это и обуславливает высокий КПД отопительного оборудования (80-85%).

Этапы преобразования энергоносителя.

Принцип работы печи длительного горения основывается на следующих стадиях пиролиза твердого топлива:

  • просушка энергоносителя;
  • непосредственно пиролиз;
  • горение легкой, летучей фракции и параллельная карбонизация горючего;
  • разложение тяжелых фракций до летучего состояния;
  • реакция восстановления при температуре +400°C.

В результате последней реакции получаются чистый водород, угарный газ. Именно в результате их окисления выделяется большое количество тепла. Однако устройство печи длительного горения должно быть организовано таким образом, чтобы температура в ней не опускалась ниже +250°C. В противном случае угарный газ и водород не окислятся, а уйдут наружу, так и не отдав свою часть тепла.

Схема работы печи. Независимо от типа, формы и размеров оборудования, во всех случаях принцип работы печи длительного горения по своей сути схож. Эксплуатация прибора начинается с загрузки топлива.

Конструкция печи в дожигом пиролизных газов.

В нижнюю часть камеры подается первичный воздух, дрова поджигаются. В печи происходит обычная реакция горения до тех пор, пока температура в камере не поднимется до нужных +400°C. Тогда первичный воздух перекрывается. В камере начинается крекинг древесины. Полученные в результате газы поднимаются в верхнюю часть камеры. Туда же подается вторичный воздух, в среде которого происходит дожиг сублимированных продуктов. В результате получается большое количество тепловой энергии. Задача печи – максимально эффективно и с наименьшими потерями передать тепло либо окружающему воздуху в помещении, либо водяной рубахе.

От характера отвода тепловой энергии зависит устройство печи длительного горения. Так, ее корпус может оснащаться экраном. Он предотвращает возгорание близ находящихся предметов и улучшает теплообмен. В некоторых случаях экран заменяется водяной обвязкой, которая подсоединяется к водяному контуру отопления дома. В данной ситуации нужно учитывать, что при контакте с холодной водой корпус печи будет быстро остывать. Это отрицательно скажется на пиролизе внутри. Именно потому либо увеличивают производительность нагревательного элемента (что очень затруднительно), либо рубаху размещают на некотором расстоянии от корпуса.

Печи-буржуйки с водяным контуром

Вертикальную печку, сжигающую опилки, можно приспособить для подогрева воды. Здесь ее низкий КПД сыграет нам на руку, поскольку дымовые газы, отходящие через трубу, имеют достаточно высокую температуру. Чтобы воспользоваться этим обстоятельством, на вертикальном участке дымохода устанавливается небольшой экономайзер, отбирающий теплоту отходящих газов. Он представляет собой водяную рубашку для дымохода с подводящими патрубками. Устройство можно приобрести в готовом виде или сделать из участка трубы, чей диаметр на 50—70 мм больше газохода.

Такая буржуйка с водяным контуром, сделанная своими руками, подключается к баку с водой либо к 2 небольшим радиаторам отопления. В этом случае не следует использовать в системе принудительную циркуляцию, движение воды должно быть конвективным. Однако, надо следить за ее температурой и давлением, установив такие приборы контроля и безопасности, как манометр, термометр и предохранительный клапан.

Общая информация

Принцип работы такого обогревательного устройства значительно отличается от своих печных «собратьев». Единственно, что объединяет все печи, так это выработка тепла за счёт сгорания древесных углеводородов и нагрева обогревательных стенок печи горячим воздухом. Ракетный пиролиз  или медленное сжигание путём поддержки тления топлива у опилочных печей, – это режим с ограниченной подачи кислорода, при котором обеспечивается поддержание медленного сгорания древесного топлива.

Принцип работы

В качестве основного вида топлива выступают древесные опилки, стружка и другие мелкие отходы от деревообработки. Получаемый при пиролизе газ содержит многоэлементные, не вполне безопасные для человека, вещества: смесь водорода, углекислого газа и метана, с помощью которых происходит нагрев отопительных поверхностей. Потому, чтобы избежать отравления, следует внимательно отнестись к монтажу газоотводящих элементов.

Самодельная печь длительного горения из металла

Из материалов нам понадобится:

Элементы самодельной печи

  • Круглая бочка, которая будет служить корпусом печи. Не используйте старую бочку со следами коррозии – такая печь не прослужит долго. Бочка должна иметь толстые стенки, чтобы выдерживать большую температуру.
  • Стальная труба.
  • Строительный уровень и маркер.
  • Молоток.
  • Ножовка по металлу.
  • Киянка.
  • Швеллер.
  • Топор.
  • Лист стали.
  • Сварочный аппарат.

Процесс работы будет связан с определенным шумом и грязью, поэтому такую печь лучше собирать на улице или в гараже.

  1. Определяем место размещения самодельной печи.

    Учитывая ее низкие внешние качества, лучше использовать для этого нежилую зону. Если же дача оборудована всего одной комнатой, то печь можно расположить в углу, создав небольшой декоративный экран, закрывающий конструкцию.

  2. Возьмите металлическую бочку и с помощью маркера нанесите в верхней части разметку, по которой необходимо будет отрезать верхушку. Сразу определите, какой объем бака нужен для закладки дров. Чем большее количество дров вы заложите, тем дольше печь будет прогорать.

  3. С помощью болгарки снимите верхнюю крышку бочки.
  4. Из кусков арматуры вырежьте «ножки» для бочки и приварите их к основанию. Убедитесь, что бочка находится в идеально горизонтальном положении.
  5. Теперь приступаем к изготовлению патрубка дымохода. Для этого в верхней части бочки выполните разметку под вывод трубы и вырежьте с помощью болгарки.

  6. С помощью листовой стали выполните трубу диаметром 100 мм и приварите к кругу.
  7. Приступаем к изготовлению прижимного устройства, с помощью которого дрова будут медленно тлеть. Используем для прижимной крышки отрезанную верхушку бочки.

    Только предварительно с нее нужно срезать боковину. Получится стальной круг. С помощью дисковой насадки на болгарку обточите этот круг со всех сторон — он должен плавно входить вовнутрь бочки.

  8. Выполняем по центру этого круга отверстие, диаметр которого равен диаметру стальной трубы.
  9. Возьмите швеллер и сделайте на нем разметку для 4 частей, которые, подобно лопастям будут приварены к стальному кругу крышки.
  10. Нарежьте швеллер на 4 части болгаркой и приварите их на одинаковом расстоянии по диаметру стального круга.
  11. Привариваем стальную трубу по центру прижимного круга.

  12. Из листа стали выполняем крышку для бочки, предварительно выполним разметку в соответствии с необходимым диаметром. По центру крышки делаем отверстие под трубу прижимного устройства.

  13. Выполняем дверцу для загрузки топлива, которая, в отличие от стандартной печи, будет находиться в верхней части корпуса. Дверцу можно купить заводского изготовления, а можно выполнить самостоятельно, приварив ее к бочке.

  14. Ниже отверстия для загрузки топлива выполните разметку еще под одну дверцу, через которую будете проводить систематическую чистку печи от сажи. Не делайте ее слишком большой – достаточно будет, чтобы проходила рука.
  15. После того, как печь готова — нужно выполнить под нее отдельное основание из кирпича, обеспечить противопожарную безопасность примыкающих стен и установить конструкцию.

    Учитывая небольшой вес стальной конструкции, нет необходимости строить отдельный фундамент под печь. Достаточно будет выложить основание из кирпича, которое превосходит по размерам саму печь.

  16. Подключаем самодельную печь к дымоходу.

    Здесь действует одно правила – надевайте секции трубы друг на друга в обратном направлении движения дыма.

В принципе, на этом можно считать конструкцию готовой к эксплуатации. Но в процессе топки вы можете заметить, насколько сильно разогреваются стенки печи. Поэтому, для удобства пользования и обеспечения безопасности жизнедеятельности, лучше обустроить защитный экран.

Защитный экран из кирпича

Защитный экран можно сложить из кирпича. Для этого подойдёт обычный красный кирпич, который следует выложить на расстоянии 10-15 см от стен печи. Кирпичный экран, кроме защиты, будет увеличивать теплоотдачу даже после прекращения горения печи.

Если вы планируете самодельную печь длительного горения установить в отдельной котельной, подключив к ней систему отопления, то в установке защитного экрана из кирпича не будет никакого смысла.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

    Верхнюю часть баллона удобно использовать в качестве крышки печи

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

    Вместо швеллеров на поршне можно использовать уголки

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа

Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей

Для удобства обязательно приваривают ручку

Для удобства обязательно приваривают ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности работает самодельное устройство просто:

  1. В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.
  2. Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.
  3. Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.
  4. Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.
  5. Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Процесс изготовления

Одностенная. Прибор можно сделать из бочки, толстой трубы или согнуть из листа металла. В нижней части бочки ставится горизонтальная перегородка с центральным отверстием. Под ней располагается камера для зольника. Дымовая труба врезается в боковой части. Она должна быть не слишком высоко, чтобы первый жар не быстро покидал прибор, но и не слишком низко, иначе ее перекроет опилками и дым неохотно пойдёт по назначенному пути.

Преимущества таких моделей в простоте конструкции – её легко сделать самостоятельно, не понадобится много материала.

Передача тепла в такой конструкции идёт только от верхней части. Эффективность особенно низкая, если печь имеет один выход трубы в верхней части.

Чертеж печки на опилках

Две стенки. Поместив внутрь большей ёмкости, меньшую, можно получить дополнительное пространство между их стенками, где будет проходить дым, прежде чем уйти в трубу. Второй контур значительно повышает КПД устройства. Внутренняя ёмкость здесь ставится на некую подставку и дополнительно фиксируется по бокам распорками.

Инструкция:

  1. На внешнюю трубу устанавливается днище из листового металла.
  2. Для верхней части варится крышка.
  3. С боку корпуса делается два одинаковых отверстия – вверху и внизу.
  4. Снизу вырезается дверца для зольного ящика.
  5. Изготавливается длинный зольный ящик по размеру отверстия.
  6. Делается круглое второе дно по диаметру внешней трубы. В его центре вырезается отверстие для прохождения воздуха. На отверстие можно наварить невысокое кольцо из металла. Его стенки будут препятствовать излишнему осыпанию опилок в поддувало. Дно приваривается к внутренней трубе.
  7. Вставляется внутренняя ёмкость во внешнюю и герметично обваривается.
  8. Привариваются патрубки с шиберами.
  9. Печь оснащается ножками и устанавливается на место.
  10. Монтируется дымоход, печь подключается к нему.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

  1. Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
  2. Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
  3. Готовая дверца.
  4. Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
  5. Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.

Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.

Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.

Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Зарядка печи — требуется умение

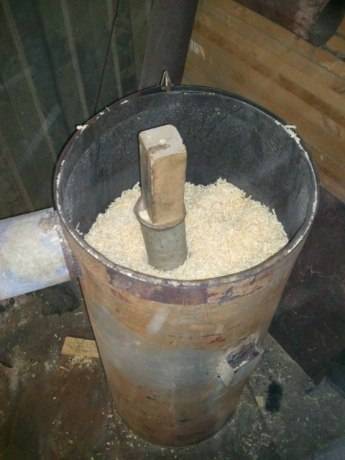

Главное, чтобы его нижняя часть свободно входила в центральное отверстие перегородки, разделяющей печь и топку. Достаточно будет, если конус войдет в отверстие на глубину 15 – 20 мм. Верхняя часть конуса должна иметь диаметр 150 мм. Теперь можно заправлять печь. Для этого снимаем крышку и вставляем конус в отверстие, перекрывая его тем самым. В печь постепенно загружаем опилки, хорошо утрамбовывая их. Загрузить необходимо на две трети объема печи.

Печь на опилках — запуск

Когда опилки загружены и утрамбованы, убираем конус. В опилках образовалось конусообразное отверстие. В топку закладываем небольшое количество щепок и поджигаем их. У них одна задача — поджечь опилки. За счет тяги, проходящей через отверстие в опилках, они быстро разгораются, можно в самом начале плеснуть немного керосина или солярки, а можно обойтись и без них. Когда опилки начнут гореть, можно закрывать крышку. Как видим, топка потребовалась нам только для разжигания, в остальное время весь процесс горения будет происходить внутри печи.

Песочный затвор – просто и эффективно

Печь приступила к работе. Если у вас есть сомнения в герметичности крышки, можно устроить простой песочный затвор, как показано на рисунке.

Песочный затвор

Но если дымоход правильно подобран и тяга хорошая, дыма из-под крышки быть не должно. С помощью дверцы можно отрегулировать тягу.

Пиролиз – проще некуда

В зависимости от объема вашей печи она будет согревать теплицу в течение нескольких часов. Так, к примеру, подобная печь, изготовленная из пропанового баллона, может работать без дозаправки в течение 8 – 10 часов. Что касается 200-литровой бочки, продолжительность работы без дозаправки достигает более 30 часов. Все зависит от регулируемой тяги и температуры окружающего воздуха. Длительность работы пиролизной печи обусловлена использованием, помимо горения опилок, горения газов, выделяемых опилками. Это своего рода простейший вариант пиролизной печи.

Но самое интересное заключено в следующем:

  • Если у вас нет двух бочек, можно изготовить данную печь и без топки разжигания.
  •  Просто установите бочку на ножки, приварите дымоход, прорежьте нижнее отверстие, заправьте опилками, закройте крышку и можно запускать.

Конечно, разжигать будет не совсем удобно, но печь будет работать не хуже. Просто для разжигания потребуется керосин, солярка или немного отработанного масла. Регулировать тягу можно с помощью заслонки установленной в трубе дымохода.

Модернизация печи, увеличение КПД

Есть три основных пути для увеличения КПД печи: один из них связан с дымоходом, второй — с топливом, а третий — с условиями эксплуатации.

Оптимизация конструкции дымохода

Для дымоотвода, как уже было замечено, применяется труба диаметром 15 см и длиной 5 м. Если поставить трубу меньших размеров, особенно диаметра, то она не справится с возникающими нагрузками. А сама печь будет работать с пониженным КПД. Для настройки тяги в трубе устраивают задвижку. В нижней части дымоотводной трубы создаётся дверка для удобной чистки.

В любых трубах формируется и накапливается конденсат. А в трубах при пиролизе его получается ещё больше, так как газы, расставшись со всем своим теплом, на выходе имеют отрицательные температуры. Такая тенденция становится причиной для качественного утепления труб. С этой задачей великолепно справляется технология «сэндвич». Её суть: в одну трубу внедряется вторая, а между ними делают слой теплозащиты.

Сэндвич-трубу можно также сделать своими руками, обернув дымоход утеплительным материалом и защитив конструкцию внешней трубой

На участках, где трубы проходят через кровлю, необходимо выполнить теплоизоляцию при помощи металлического короба, заполненного утеплителем. На оголовок трубы ставится дефлектор. Он не даёт осадкам проникать в систему, а также защищает от воздействия ветра.

Если место установки печи — это кочегарка, необходимость в отражателе отпадает. Когда печь располагается в комнате, то окружающая её кладка выполняет две функции:

  1. Защитный экран для стен и вещей.
  2. Аккумулятор тепла.

Так как корпус конструкции металлический, то печь стремительно нагревается и охлаждается. Охлаждение происходит сразу после прогорания топлива. Поэтому кирпичный экран, созданный с трёх сторон от печи, копит тепло и отдаёт его в течение долгого времени. В качестве отражателя можно применять профнастил или гладкий металлический лист.

Какое топливо лучше использовать в печах длительного горения

КПД печи зависит и от применяемого топлива. Лучше всего использовать сухие поленья. Но так как печь самодельная, то можно сэкономить и на топливе. Аппарат может трудиться даже на мусоре из природного материала.

Специалисты рекомендуют задействовать в таких печах пеллеты (гранулированное топливо), созданные методом сухого прессования. Основой для пеллет могут служить:

  • шишки;
  • щепа;
  • опилки;
  • ореховая скорлупа;
  • солома.

Хорошую температуру горения даёт уголь. Но его применение обосновано, когда печь сделана только из материалов с приличной толщиной. В противном случае такой агрегат стремительно прогорит. Ориентиром может послужить таблица, показывающая удельную теплоотдачу различных материалов.

Таблица: удельный коэффициент закладки и удельная теплоотдача различных видов топлива

Вид твёрдого топливаУдельный коэффициент закладки, кг/дм3Удельная теплоотдача, кВт/ч
Осина стандартного размера0,1432,82
Стружка или опилки хвойные0,1373,2
Пеллеты ольховые0,2853,5
Каменный уголь марки ДПК0,44,85
Каменный уголь марки ССОМ0,4035,59
Антрацит крупной фракции0,55,72
Торфяные брикеты0,342,36
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
