Как правильно сделать дымоход для буржуйки: устройство простейшего дымоотвода по шагам

Дымоход для буржуйки

Материал для изготовления дымохода

Перед тем как приступить к изготовлению дымоходной трубы, которая будет установлена на печку-буржуйку, необходимо определиться с материалом, который будет использован.

Принимая во внимание тот факт, что буржуйка – печка переносная, от кирпичных дымоходов отказываемся сразу. В этом случае вариантов у нас немного: либо асбестоцементные, либо металлические трубы. Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении

Именно о них мы и поговорим более подробно

Большинство специалистов в области отопления все же рекомендуют использовать именно металлические дымовые трубы: они и легче, и проще в изготовлении. Именно о них мы и поговорим более подробно.

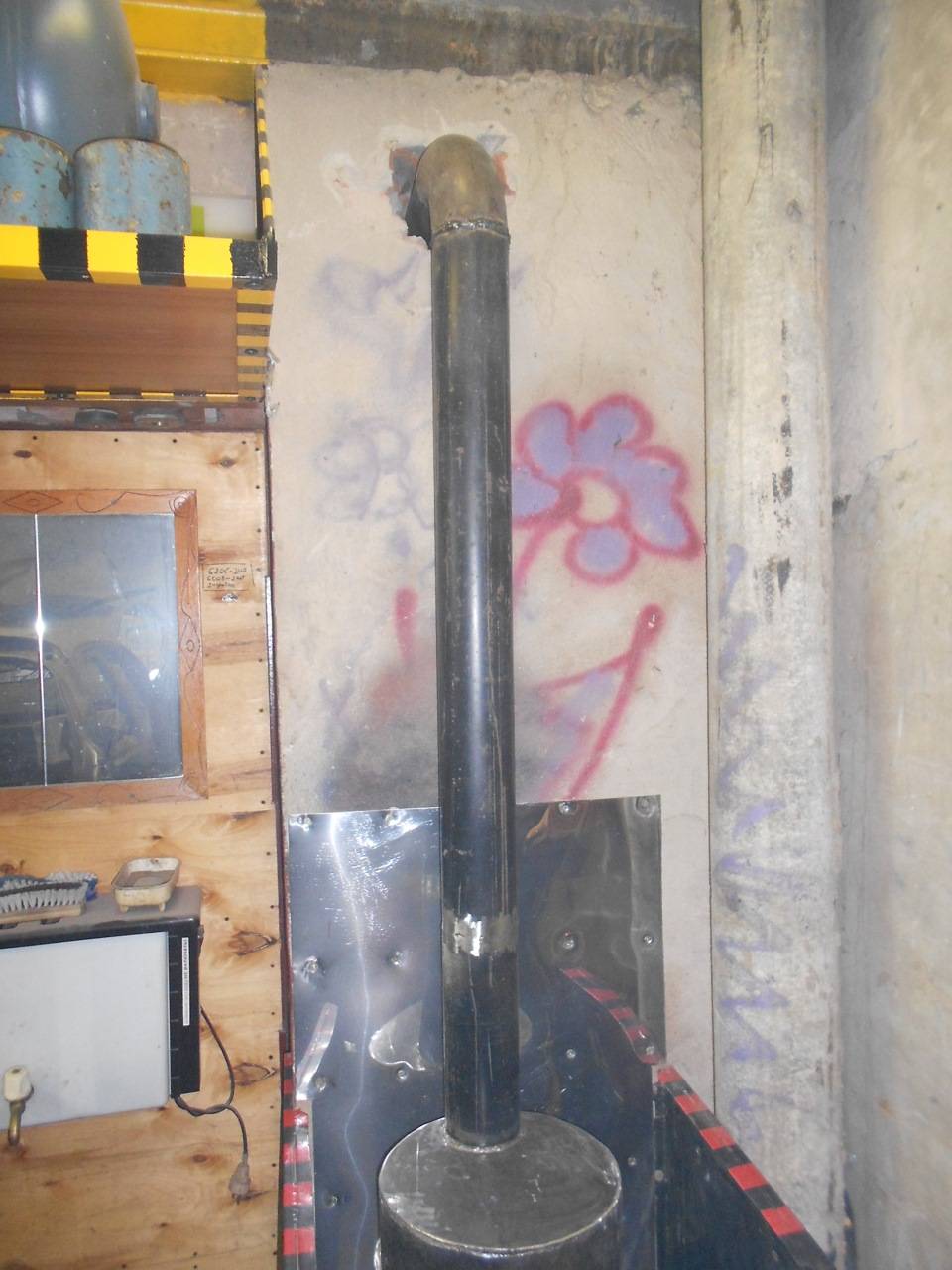

Чугунная буржуйка со стальным дымоходом

Изготовление металлического дымохода для буржуйки

Итак, с материалом мы определились – будем делать дымоход из металлической (нержавеющая сталь) трубы. Однако, мало просто воткнуть трубу для дымохода в соответствующее отверстие в буржуйке – дымоход должен быть правильно смонтирован и оптимально расположен.

Буржуйка на улице

Как правило, простой дымоход для буржуйки, установленной внутри помещения, состоит из двух частей – внутренней и наружной. Соединяются эти части на чердаке или на уровне подкровельного пространства.

Такая «двухколенная» конструкция позволяет относительно легко заменять нижний прогоревший сегмент дымохода  без демонтажа всей системы.

Можно, кстати, и не покупать стальные трубы, а изогнуть их из стального листа, однако это потребует от вас определенных навыков. С  другой стороны, тогда вы сможете сделать трубу для печки-буржуйки ровно того диаметра, который вам нужен.

Монтаж трубы

Для монтажа дымохода стандартных габаритов нам понадобятся следующие материалы:

  • Колено 100х1200мм (1 шт.)
  • Колено 160х1200 мм (2 шт.)
  • Стыковое колено 160х100 мм (3 шт.)
  • Тройник 160 мм с заглушкой
  • Грибок 200 мм

Также в зависимости от особенностей помещения, в которое будет устанавливаться буржуйка с нашим дымоходом, могут понадобиться проходной стакан, противоливневый козырек, теплоизоляция и т.д.

Также для герметизации стыков между трубами нам может понадобиться асбестовый шнур или же специальный герметик.

После того как все материалы готовы, приступаем к сборке трубы для печки-буржуйки:

  • Фиксируем первый отрезок трубы на дымоходном отверстии или же патрубке печи.
  • Наращиваем колена трубы до перекрытия.

Отверстие под дымоход

  • В плите перекрытия проделываем отверстие диаметром не менее 160 мм для вывода дымохода. По краям отверстия удаляем теплоизоляцию во избежание ее воспламенения.
  • В отверстие вставляем проходной стакан, а затем  — пропускаем через него трубу буржуйки.
  • Стыкуем трубу с наружным дымоходом.
  • Для обеспечения оптимальной работы дымовой трубы, обеспечиваем теплоизоляцию наружной части дымохода, обертывая его теплоизоляцией и обмазывая битумом.

Вывод дымохода через окно

Сверху дымохода укрепляем грибок, который защищает трубу от попадания внутрь осадков и мелкого мусора.

Уход за трубой

Чтобы дымовая труба (а вместе с ней – и сама буржуйка) работали исправно, за ней необходимо ухаживать:

  • Не реже раза в год проверяем наружную поверхность трубы на наличие дефектов – прогаров, ржавчины, трещин.
  • Точно так же ежегодно трубу нужно чистить. Для этого можно либо воспользоваться специальными химическим составами, которые сжигаются в топке вместе с дровами, либо – просто сжечь в буржуйке несколько осиновых поленьев. Осина дает очень высокую температуру, которая отлично выжигает сажу.
  • Использовать механические средства очистки (ерш, гиря и т.д.) вряд ли получится, ведь дымоход буржуйки не очень прочный.

Изготовление и обустройство как самой печи, так и трубы для буржуйки – задача сложная только на первый взгляд. Конечно же, придется и попотеть, и старательно изучить предлагаемые инструкции – во все же сделать это, не прибегая к помощи специалистов, вполне по силам. Так что дерзайте!

Как сделать дымоход для буржуйки

Основными материалами, необходимыми для работы, являются металлические трубы. Это могут быть уже готовые приобретенные элементы или собственноручно изготовленные из цельного листа металла. Советуем прочитать о выборе материала под дымоход на нашем сайте.

Определиться с диаметром трубы дымохода для буржуйки можно исходя из объема ее камеры: так, стоит выбирать диаметр (в мм) в 2,5-2,7 раза больше объема (в л).

Помимо основы для дымохода также понадобятся:

  • Тройник с заглушкой.
  • Стыковые колена.

Совет: Если основной целью установки буржуйки и дымохода является прогрев помещений, стоит сделать трубу с несколькими коленами. Однако каждое из них должно иметь протяженность не более метра и наклон менее 90 градусов. Для других целей подойдет прямоточный дымоход.

  • Грибок для завершающей верхней части дымохода.
  • Проходной стакан.
  • Теплоизоляционный материал.
  • Жаростойкий герметик (Советуем подробнее прочитать о применении жаростойких герметиков на нашем сайте).

Коленчатый и обычный дымоход должны иметь общую вертикальную часть не менее высоты самой постройки с добавлением возвышения над перекрытием 0,5-1,5 м в зависимости от того, плоская это крыша или имеющая конек

Дымоход для буржуйки своими руками

Наиболее простой для самостоятельного возведения вариант предполагает:

Последовательное вертикальное прикрепление труб друг к другу, начиная от отверстия для дымохода в печи.

Для соединения частей трубы понадобятся сварочный аппарат и защитная одежда

  • Заполнение швов герметиком.
  • Создание отверстия в перекрытии или крыше, удаление из него утеплителя.

Расстояние от буржуйки до первого колена дымохода должно быть не менее метра. Только так дым будет хорошо выходить, а не скапливаться в помещении

Установка проходного стакана в проделанное отверстие.

Потолочно-проходной узел можно приобрести в магазине, либо изготовить самостоятельно по приведенному чертежу, где d — диаметр трубы дымохода.

  • Установка труб наружной части дымохода с утеплением. Для этой цели подходит слой битума с утеплителем.
  • Монтаж оголовка на верхней части дымохода.

Если все работы произведены правильно и внимательно, можно использовать построенную конструкцию по назначению.

На схеме показан монтаж дымохода с выводом через стену

Особые моменты монтажа и использования дымохода буржуйки в гараже

Выделенные правила касаются пожарной и личной безопасности:

  • В помещении гаража должна быть установлена либо обеспечена естественным образом хорошая система вентиляции.
  • Для интенсивного бесперебойного горения в комнату должен поступать воздух, поэтому при работе буржуйки стоит держать дверцу приоткрытой.

Совет: Прежде чем в полную мощь использовать буржуйку, стоит проверить ее и дымоход, добавив небольшое количество топлива.

Если эксплуатация переносной буржуйки предполагает применение на улице, для создания дымохода стоит использовать сталь с антикоррозийными свойствами.

  • Рядом с работающей буржуйкой, как и в обычных условиях, не должно быть легко деформирующихся под действием тепла предметов.
  • Топливо и другие легковоспламеняющиеся вещества и предметы стоит хранить в отдалении в специально отведенных для этого местах.

Технические характеристики сэндвич трубы

  1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

  1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Особенности конструкции и принцип работы

Классическая буржуйка для дачи представляет собой металлический цилиндр или прямоугольную коробку на ножках. Она состоит из основных узлов:

  • топка;
  • колосниковая решетка;
  • зольник;
  • труба дымохода.

Устройство топки и зольника

Самой нижней частью является зольник, а над ним расположена колосниковая решетка, которая служит основой для закладки топлива. При сгорании дров образуется зола, которая просыпается через отверстия в нижний ящик. Конструкция зольника делается выдвижной, чтобы можно было извлекать отходы горения.

Зольник и топка имеют дверцы, которые предотвращают задымление помещения. Для регулировки интенсивности прохождения воздуха в дверцах делаются воздухозаборные отверстия. Они оборудуются задвижками, с помощью которых происходит регулирование воздушного потока.

Структура дымохода

Он представляет собой две составные части:

  • теплообменную;
  • выводящую.

Теплообменный участок располагается внутри корпуса. Его форма зависит от вида печи. Труба может быть изготовлена в виде коленного дымохода или «мешка».

В теплообменный дымоход вставляется выводящая труба. Она может присоединяться к уже существующему каналу дымохода либо выводится за пределы помещения. В начале трубы устанавливается заслонка, которую необходимо закрывать после окончания процесса горения.

Выбор материала для дымохода

  1. Температурный порог слишком низкий – всего 300 градусов;
  2. Шероховатость внутренней поверхности является причиной довольно быстрого засорения сажей;
  3. Сажа, накопившись в трубе, в конечном итоге загорается, что приводит к прогару дымохода;
  4. Асбестоцементные трубы громоздки и дороги;
  5. Материал подвержен ускоренному разрушению под воздействием веществ, содержащихся в окислах.

Таким образом, именно металлический дымоход является наиболее приемлемым вариантом при монтаже буржуйки. Расчет нужно делать на нержавеющую или никелированную сталь, покрытие которой защищает материал от вредного воздействия окислов.

Необходимость установки теплообменника

Если чрезмерно нагревается труба для буржуйки, через которую проходят горячие газы, можно ее остужать за счет установки теплообменника. В таком случае лишнее тепло будет использовано рационально. Подобное устройство при этом может функционировать в двух режимах. В первом случае к нему подключают емкость, наполненную холодной водой. В результате образования перепада температур возникает конденсат, способствующий прогреванию устройства паром. Стенки трубы при таком режиме нагреваются до 100 °C.

Другой вариант работы теплообменника заключается в отсутствии конденсации пара и увеличении температуры нагрева трубы. По рекомендациям специалистов теплообменное устройство в таком случае должно функционировать как регистр для нагревания жидкости.

Буржуйка на отработке — просто и дешево

Это именно тот вариант, который мало подходит для использования в помещениях, где проживают люди. Объясняется просто — при горении масляная отработка издает специфический запах, даже если устроена хорошая вытяжка.

Эскиз буржуйки, работающей на масляной отработке

Для изготовления потребуется листовой металл толщиной 4—5 мм, из которого будут вырезаться все необходимые детали. Также необходима труба для изготовления некоторых элементов буржуйки и дымохода.

На представленной схеме хорошо видны все размеры деталей, которые нужно заготовить.

Чертеж с размерами

  • На металлическом листе делается точная разметка всех элементов и вырезается с помощью шлифмашинки. Все края деталей тщательно зачищаются.
  • В подготовленной нужного размера по высоте трубе высверливаются круглые отверстия. Она будет соединять верхнюю и нижнюю емкости буржуйки.
  • В верхней плоскости верхнего бака, в намеченном по схеме месте, прорезается отверстие нужного диаметра. Оно смещено от центра в левую сторону и будет предназначено для трубы дымохода. На нижней стенке отверстие смещено к правой стороне окружности, и в него будет входить соединительная труба.
  • Две окружности привариваются к отрезку трубы, который будет определять толщину верхнего бака.
  • Таким же образом делают и нижнюю часть печки. Только отверстие для вхождения трубы вырезается в центре круга. Кроме того, вырезается еще одно, которое будет служить горловиной для заправки печи. На него закрепляется сдвижная крышка.
  • На нижнюю сплошную плоскость привариваются три или четыре ножки.
  • Для жесткости верхний бак соединяется с нижним металлическими кронштейнами.
  • Чтобы печь была красивой и не ржавела, все сварные швы хорошо зачищаются, а затем все поверхности окрашиваются защитной жаростойкой краской.
  • Последним этапом в работе идет подсоединение печи к дымоходу.

Вот что должно получиться

Работает такая печь следующим образом: в нижний бак заливается отработка, далее с помощью лучины или свернутой бумаги, через отверстие она поджигается. Сдвижную крышку на отверстии закрывают после того, как отработка внутри бака загорится.Кислород, попадающий через отверстия в трубе, которая соединяет два бака, способствует интенсивному горению. Горячий воздух, проходя через верхнюю часть печи, нагревает ее до высокой температуры, поэтому на ее поверхности легко можно подогреть чайник. Так как в гараже всегда есть отработанное топливо, проблем для заправки печки-буржуйки никогда не будет.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом

При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью

При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.

  • Выбрать соответствующий материал
  • Рассчитать высоту дымохода
  • Рассчитать сечение дымохода
  • Рассчитать диаметр дымохода

Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:

  1. Кирпичный
  2. Асбоцементный
  3. Шамот
  4. Железный
  5. Керамический

Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.

Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.

Смотрим видео виды систем дымоотвода:

Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.

Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.

Виды исполнения дымохода

Существует три основных принципиальных вида построения дымохода для буржуйки:

  • Первый вариант, который считается наиболее эффективным в плане обогрева выглядит следующим образом: труба, выходящая из буржуйки поднимается к потолку, не достигая его, поворачивает к стене и через нее выходит наружу. Часть трубы, проходящая внутри помещения, исполняет роль активного нагревательного элемента — батареи. Это в большой степени повышает теплообмен внутри гаража при экономичном расходе топлива в буржуйке.
  • Второй вариант представляет собой конструкцию в целом схожую с первым вариантом, только выход дымохода осуществляется не через стену гаража, а через его крышу. Он так же эффективен в плане обогрева, но требует проведения дополнительных работ для обеспечения герметичности крыши, заделывания всех щелей после проделывания отверстия под трубу и обработку его специальным жаростойким герметиком. А так же обеспечения пожарной безопасности крыши, использование специального короба наполненного жаростойким веществом в месте прохода крыши дымоходом.
  • Третьим вариантом осуществления дымохода для буржуйки, является ее вывод за пределы гаража через стену, сразу же, как только он вышел из обогревателя. Этот метод считается наиболее пожаробезопасным, но в плане эффективности отопления помещения, значительно уступает двум предыдущим способам.

Наиболее востребованным вариантом исполнения в помещениях гаражного типа признан первый вариант, бывают случаи, когда реализуется третий способ изготовления дымохода, а вот второй метод применим крайне редко.

Схема вывода дымохода через крышу

Виды

Для выведения дымохода от буржуйки кирпич применяют редко. Легкая и мобильная конструкция оснащается таким же простым в сборке и установке дымоходом. Чаще всего в качестве дымового канала используют изделия из оцинковки. Детали такого дымохода продают в строительных магазинах или в специализированных торговых точках фирм-изготовителей отопительной техники. Для самостоятельной сборки дымохода нужно знать количество прямых элементов (их общую длину) и колен.

Дымоходы-сэндвич представляют собой более безопасную конструкцию из 2 слоев оцинковки, между которыми проложен асбестоцемент. Негорючий материал не позволяет внешней обшивке перегреваться и прогорать. Конструкции типа сэндвич собирают по такому же принципу, что и предыдущий вид.

Из каких материалов лучше сделать

Выбор материала зависит от самой буржуйки, а также их наличия. Выбор материала основывается на требуемых конструкционных особенностях и характера отопительной системы, то есть стационарная она или передвижная.

Каменная или кирпичная кладка используется при стационарной установке. Более дешевым материалом будет оцинкованная труба, которая имеет повышенные свойства по отношению к обычной жести. Именно этот материал стоит использовать при разборных вариантах конструкции, а также при необходимости удобной замены сегментов.

Самым дешевым материалом считается обычная жесть. Здесь есть нюанс в виде требования к размеру стенки. Труба должна быть толще 0.5 см., так как в противоположном случае ее нельзя устанавливать в помещении по регламенту пожаробезопасности.

Все остальные материалы, используемые при монтаже и строительстве имеют хороший уровень пожароустойчивой. Это относится к соединительным материалам и герметикам.

Чертеж и схемы

Чертеж является предварительной схемой в форме рисунка. Но на нем должны быть указаны реальные требуемые размеры, которые помогут совершить правильный монтаж на основе всех правил и инструкций. Чертеж выполняется в произвольной форме до начала монтажа. Требуется он для установки дымохода по регламенту строительного мини проекта.

Строится вся система на основе пропорции 1 к 2.7, так как это обязательное условие для полноценной тяги.

Формула расчета диаметра:

Объем умножается на 2,7 и получаем результат в миллиметрах. Пример: печь имеет объем в 50 литров. 50 умножаем на 2.7 =135 мм. Можно для удобства добавлять до 5 мм, то есть подойдет диаметр трубы от 13,5 до 14 см.

Особенности монтажа

Среди монтажа есть несколько особенностей, которые учитываются при работе. Правила:

  • монтаж начинается с нижних секций;
  • проход через стены обрабатывается изолирующими материалами до момента установки туда трубы;
  • соблюдается регламент расположения стыков относительно стен и потолка;
  • используется один диаметр для труб всего дымохода.

Главным правилом монтажа является полноценное соблюдение всех правил строительной работы и техники безопасности.

Частые ошибки и проблемы при установке

Главной ошибкой большинства строителей, даже при наличии соответствующего опыта является составление чертежей и первых планов на основе уже имеющихся стройматериалов. Из-за этого возникает много нестыковок при реализации проекта дымохода.

Также проблемой считается невыполнение всех регламентов по строительству и обустройству отопительной системы. Все эти просчеты влияют на конечный результат.

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

  1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
  2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
  3. Намеченную линию проводят до оси симметрии трубы.
  4. Усеченная линия даст требуемую величину.
  5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
  6. Определенный размер и будет определять высоту.
  7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
  8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

  1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
  2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
  3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

  • a– длинна от ребра до выхода дымоотвода;
  • b – длинна от оси строения до симметрической оси дымохода;
  • L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Существует ли универсальный дымоотвод

Как рассчитать дымоход для камина и других отопительных систем? Возможно ли установить такой канал, который бы соответствовал любому виду топлива, если его материал всегда подбирается именно в соответствии с видом определенного топлива? В данный момент такого универсального механизма не изобрели. Есть некоторые системы, довольно неплохо работающие с некоторыми видами топлива. Однако до качества им далеко.

Внутреннее сечение

Расчет сечения дымохода является обязательным требованием к качеству выводящей системы.

Цилиндрическая форма. Нагревание газовой отопительной системы происходит неравномерно, из-за этого движение дыма по трубе осуществляется по спирали. Поэтому оптимальной формой трубы будет цилиндрическая. Именно она обеспечит идеальную тягу.

Если вы сконструируете дымоотвод квадратной формы, завихрения не смогут образоваться из-за отсутствия тяги, и дым будет собираться в углах. А от скорости вытяжного усилия зависит качество вытяжной системы и ваше здоровье.

Также цилиндрическая форма дымоотводного канала подойдет котлам нового поколения (стоп-страт).

Смотрим видео, расчет квадратного дымоотвода:

Принцип работы таких обогревательных приборов создан с учетом скоростного прогрева отопительной системы.

Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.

Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

Буржуйка из старой бочки или трубы

Эту печку можно сделать из обычной металлической бочки или трубы определенного диаметра. Она вполне подходит для установки в жилом помещении дачи, а при красивом аккуратном исполнении может подойти и для жилого дома.

Несложный вариант буржуйки из стальной трубы

  1. На нужном уровне будущей печи размечаются и вырезаются два прямоугольных отверстия, которые будут входами в топку и зольник.
  2. Вырезанные части пригодятся для изготовления дверец. Их обрамляют металлическими полосками, доводя их размер до нужного, и устанавливают специальную ручку с щеколдой.
  3. Примерно на десять сантиметров ниже дверцы топки, внутри бочки или трубы приваривают уголковые кронштейны, на которые будет уложен колосник.
  4. Колосник можно самостоятельно сварить из арматуры.
  5. Если печка изготавливается из трубы, заваривается ее дно и верхняя часть.
  6. К нижней донной части привариваются ножки.
  7. В верхней панели вырезается отверстие для дымохода, и в него вваривается труба.
  8. Затем на закрепленные петли устанавливаются дверцы. По их расположению, размечается и закрепляется крюк для замка.
  9. Для того, чтобы печь имела эстетичный вид, все сварочные швы должны быть тщательно зачищены. Если потом печь покрыть жаростойкой краской, то ее будет невозможно отличить от заводского изделия.
  10. Затем, когда печь полностью будет готова, ее подключают к дымоходу, выведенному на улицу.

В целом, удачный вариант буржуйки, если для него хватит места в помещении, так как эта модель займет достаточно большую площадь. Нужно отметить, что верхняя панель буржуйки достаточно велика, и на нее можно спокойно установить чайник или, например, сковороду.

Вам будет интересно

Печи и системы отопления Газовые обогреватели для дачи с баллоном: какой выбрать и расчет необходимой мощности для обогрева помещения Иметь дачу или за городом – вожделенная мечта многих жителей современных… Евгений Афанасьев 34380 1

Печи и системы отопления Как выбрать печь для казана – рейтинг лучших моделей 2021 года Вкусовые качества настоящего плова, наверное, никого не оставляют равнодушными. И оттого… Евгений Афанасьев 831 0

Печи и системы отопления Какие металлопластиковые трубы выбрать для отопления: виды труб и какие лучше выбрать Безо всякого преувеличения можно утверждать, что появление металлопластиковых труб в свое… Евгений Афанасьев 1996 0

Печи и системы отопления Рейтинг тепловых насосов для отопления дома: рекомендации по выбору На фоне постоянного удорожания энергоносителей все больше владельцев жилья обращают свои… Евгений Афанасьев 484 0

Печи и системы отопления Система отопления ленинградка: схема и каких критических ошибок лучше не допускать при монтаже При строительстве любого загородного дома перед владельцем, так или иначе, обязательно встает… Евгений Афанасьев 164461 0

Работа начинается с подготовки стен:

  1. За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.

  2. В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.

  3. Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

  1. Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.

  2. Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.

  3. В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

Далее работы будут проводиться либо снаружи помещения, либо в чердачном пространстве:

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

Используемые материалы

Для монтажа дымохода нужно заранее подготовить все нужные материалы и инструменты. Рассчитать длину трубы можно, измерив расстояние от выводного патрубка на буржуйке до самой высокой точки подъема конструкции. При этом нужно учесть, что при установке на двухскатной крыше конец трубы желательно поднять над коньком не менее чем на 30-50 см. Это же правило относится и к дымоходу, проложенному по внешней стороне стены такого здания.

Для гаражей, подсобных помещений с односкатной или плоской кровлей, а также при выводе через стену под потолком нужно рассчитать не только длину трубы внутри помещения, но и ее общую высоту над местом выхода из топки. Для хорошей тяги и предотвращения заброса дыма в комнату при открывании дверцы желательно делать дымоход не ниже 5 м. Для этого учитывают высоту потолка над патрубком, высоту внутри чердачного помещения, если оно есть, и высоту над кровлей.

Если высота здания больше 5 м, то выведенную наружу трубу нужно поднять над односкатной кровлей не менее чем на 50-70 см. Длина горизонтальной или наклонной части канала в мерки высоты не входит. При расчетах материала ее прибавляют к вычисленному по высоте количеству. Число колен зависит от наличия изгибов трубопровода и их количества.

Для работы нужно подготовить следующее:

  • трубы и колена из оцинковки или сэндвича внутренним диаметром 16 см, согласно произведенным расчетам;
  • тройник с заглушкой;
  • кронштейны для крепления к стене;
  • колпак на трубу;
  • герметик (специальный для печных работ или асбестовый шнур);
  • материалы для изоляции жаропрочные (минвата, глина, асбест и пр.);
  • измерительные инструменты.

Если готовые трубы купить негде, у мастера возникает вопрос о том, из чего сделать дымоход для буржуйки. В этом случае потребуется листовая сталь толщиной 1-2 мм, шаблон для сгибания, киянка и аппарат для сварки с тонкими электродами.

Вывод

Из всего изложенного можно сделать вывод, что установка печи в гараже должна быть сделана грамотна, и соблюдены все противопожарные нормы. От корректности проведений работ по установки печи, зависит не только долгая и нормальная работа самого отопительного прибора, а также безопасность.

Следует четко придерживаться всех правил и требований, обеспечивающих нормальную, безаварийную работу печи

Важно перед первой затопкой печи, нужно тщательно убедиться в отсутствии негерметичных стыков и соединений, и при обнаружении малейших недоработок, следует незамедлительно их устранить. Это поможет обезопасить от отравления угарным газом и пожара

Если все сделано правильно, печь будет радовать и дарить тепло на протяжении многих лет. Можно будет навсегда забыть, о работе или отдыхе в гараже, который раньше, больше напоминал ледяной дворец. К тому же печь до сих пор остается, очень эффективным и экономичным отопительным прибором.

В дополнении ко всему печь в гараже может служить для приготовления пищи. Оборудовать её можно для подогрева воды, и использовать для своих нужд. На основе печи можно сделать полноценное водяное отопление своего гаража, конечно это будет уместно лишь в том случаи, когда гараж посещается каждый день. Если гараж посещается не часто, использовать водяное отопление, как дополнение к печному не стоит.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
